Intitulé	Description
Type de produit	Amplificateur de puissance audio
Caractéristiques techniques principales	4 canaux, 100W par canal à 4 ohms
Alimentation électrique	12V DC
Dimensions approximatives	300 mm x 200 mm x 50 mm
Poids	2,5 kg
Compatibilités	Compatible avec la plupart des systèmes audio automobiles
Type de batterie	Non applicable (fonctionne sur alimentation externe)
Tension	12V
Puissance	400W total
Fonctions principales	Amplification audio, filtrage de fréquence
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'humidité
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles sur demande
Sécurité	Protection contre les courts-circuits, surchauffe
Informations générales utiles	Vérifier la compatibilité avec votre système audio avant l'achat

FOIRE AUX QUESTIONS - A4004 XTANT

Comment installer le XTANT A4004 dans mon véhicule ?

Pour installer le XTANT A4004, commencez par débrancher la batterie de votre véhicule. Ensuite, suivez le manuel d'installation fourni pour connecter les fils d'alimentation, les fils de haut-parleur et les entrées audio. Assurez-vous que toutes les connexions sont sécurisées avant de rebrancher la batterie.

Que faire si le XTANT A4004 ne s'allume pas ?

Vérifiez d'abord le fusible de l'amplificateur. Si le fusible est intact, assurez-vous que tous les câbles d'alimentation sont correctement connectés et que la batterie de votre véhicule est chargée. Si le problème persiste, contactez le service clientèle.

Comment régler le son du XTANT A4004 ?

Utilisez les commandes de gain et de fréquence de coupure sur l'amplificateur pour ajuster le son. Référez-vous au manuel d'utilisation pour des instructions détaillées sur les réglages optimaux en fonction de votre système audio.

Le XTANT A4004 chauffe-t-il pendant l'utilisation ?

Il est normal que l'amplificateur chauffe légèrement pendant l'utilisation. Assurez-vous qu'il est installé dans un endroit bien ventilé. Si l'amplificateur devient trop chaud au point de s'éteindre, vérifiez les connexions et la charge de l'amplificateur.

Comment savoir si le XTANT A4004 est défectueux ?

Si l'amplificateur ne s'allume pas, produit un son déformé ou s'éteint fréquemment, cela peut indiquer un problème. Vérifiez toutes les connexions et remplacez le fusible si nécessaire. Si le problème persiste, il pourrait être nécessaire de faire examiner l'appareil par un professionnel.

Puis-je utiliser le XTANT A4004 avec d'autres marques d'enceintes ?

Oui, le XTANT A4004 est compatible avec la plupart des enceintes de voiture, tant que les spécifications de puissance et d'impédance correspondent. Vérifiez toujours les recommandations du fabricant pour assurer une performance optimale.

MODE D'EMPLOI A4004 XTANT

Bienvenue 9

Consignes de sécurité 10

Options standard/Extensions en option 11

A2002 Spécifications techniques 12

A4004 Spécifications techniques 13

Schémas de connections 14

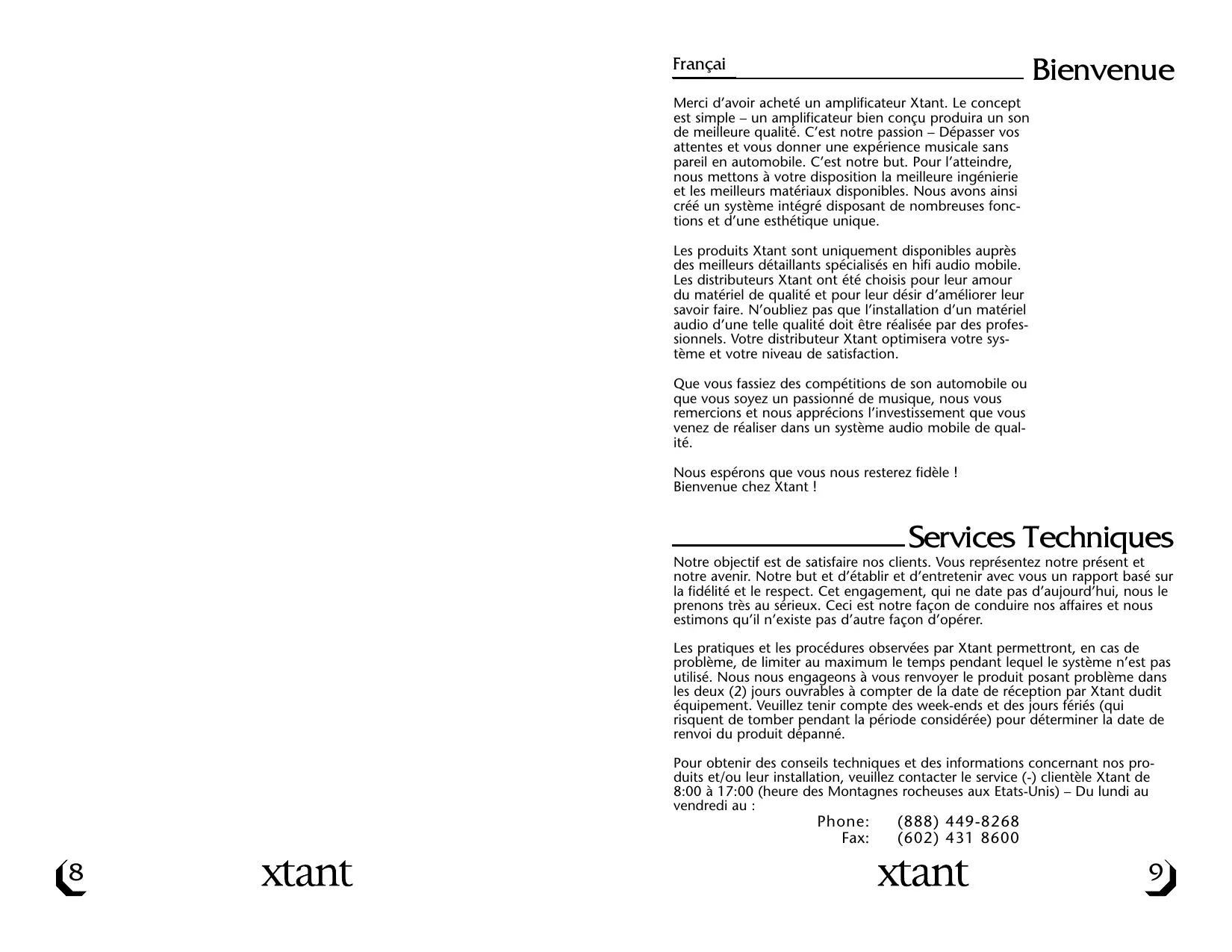

Merci d'avoir acheté un amplificateur Xtant. Le concept est simple - un amplificateur bien conscience produit un son de meilleure qualité. C'est notre passion - dépasser vos attentes et vous donner une expérience musicale sans pareil en automobile. C'est notre but. Pour l'atteindre, nous mettons à votre disposition la meilleure ingénierie et les meilleurs matériaux disponibles. Nous avons ainsi créé un système intégré disposant de nombreuses fonctions et d'une esthétique unique.

Les produits Xtant sont uniquement disponibles auprès des distributeurs détaillants spécialisés en hifi audio mobile. Les distributeurs Xtant ont été choisis pour leur amour du matériel de qualité et pour leur désir d'améliorer leur savoir-faire. N'oubliez pas que l'installation d'un matériel audio d'une telle qualité doit être réalisée par des professionnels. Notre distributeur Xtant optimisera votre système et votre niveau de satisfaction.

Que vous fassiez des compétitions de son automobile ou que vous soyez un passionné de musique, nous vous remercions et nous apprécions l'investissement que vous venez de réaliser dans un système audio mobile de qualité.

Nous espérons que vous nous resterez fidèle !

Bienvenue chez Xtant!

Services techniques

Notre objectif est de satisfaire nos clients. Vous représentez notre présente et notre avenir. Notre but est d'établir et d'entretenir avec vous un rapport basé sur la fidélité et le respect. Cet engagement, qui ne date pas d'aujourd'hui, nous le prenons très au sérieux. Ceci est notre façon de conduire nos affaires et nous estimons qu'il n'existe pas d'autre façon d'opérer.

Les pratiques et les procédures observées par Xtant permettront, en cas de problème, de limiter au maximum le temps pendant lequel le système n'est pas utilisé. Nous nous engageons à vous renvoyer le produit posant problème dans les deux (2) jours ouvrables à compter de la date de réception par Xtant dudit équipement. Veuillez tenir compte des week-ends et des jours fériés (qui risquent de tomber pendant la période considérée) pour déterminer la date de renvoi du produit dépanné.

Pour obtenir des conseils techniques et des informations concernant nos produits et/ou leur installation, veuillez contacter le service clientèle Xtant de 8:00 à 17:00 (heure des Montagnes rocheuses aux États-Unis) – Du lundi au vendredi au :

Phone: [phone]

Fax: [phone]

Accordez quelques instants à la lecture de ce manuel de l'utilisateur.

Les consignes de sécurité suivantes ont pour but de vous garantir une utilisation en toute sécurité d'un système audio mobile Xtant.

Tous les amplificateurs et accessoires Xtant doivent être installés par des installateurs (-) professionnels certifiés. Xtant Technologies recommande l'installation de ses produits par un distributeur/agréé Xtant.

Cablage

Les câbles des amplificateurs Xtant doivent avoir les gabarits suivants;

alimentation 6mm2 (4 gauge)

mise à la terre 6mm2 (4 gauge)

cables des haut-parleurs 2,5mm2 (12 gauge).

Fusibles

Les amplificateurs de la série A ne sont pas protégés par un fusible! Pour assurer votre sécurité, un fusible extérieur peut être ajouté sur l'alimentation, à moins de 50cm de la batterie. Vous trouverez les informations relatives aux fusibles nécessaires aux pages 12 et 13 de ce manuel. Lorsque le système comporte plusieurs amplificateurs, utilisez un fusible général d'une valeur égale au total (-) des fusibles de tous les amplificateurs du système.

Eau et humidité

Ne pas exposer les amplificateurs et accessoires Xtant à l'humidité ou à l'eau lors de l'installation.

Contrôle de résonance active

Contrôle de résonance actif (ARC). Une demande de brevet a été déposée pour ce circuit qui compense la résonance créée lors de l'installation de haut-parleurs à basses moyennes ou à plage moyenne dans les panneaux de protection ou les zones inférieures des portes d'un véhicule.

Alimentation PWM entièrement régulée

Les amplificateurs Xtant de la série « X » sont complètement régulés et bénéficient d'une alimentation à largeur d'impulsion modulée. Cette technologie d'alimentation permet une très haute efficacité et une puissance de sortie constante même quand la charge de la batterie n'est pas optimale.

Filtre actif

Un filtré actif passe-haut de 12 dB ou passage bas mono de 24 dB variable entre 40 et 120 Hz est intégré dans le circuit imprimé des amplificateurs A2002 et A4004.

Entrée symétrique/flottante

Quand cette fonction est activée, ce circuit permet d’éliminer les « parasites » associés aux « boucles de masse ». Cette fonction, lorsqu’elle est combinée à l’ajustement de la sensibilité, permet à l’amplificateur d’accepter jusqu’à 17V de signaux d’entrée. Le mode symétrique doit être utilisé pour les entrées BTL utilisant le HLA.

Circuits de protection

Les amplificateurs de la série A comportent une protection thermique et une protection contre la surintensité. En cas de problème, l'amplificateur réduira sa tension pour continuer de fonctionner.

LED d'état (se trouvant en haut de l'amplificateur)

Trois LED indiquent l'état de fonctionnement des amplificateurs Xtant. La LED rouge s'allume quand l'amplificateur est en marche (ON), la LED jaune indique que la protection contre les impédances trop basses est engagée et la LED orange indique que le circuit de protection thermique est engagé.

Adaptateur haut niveau (HLA)

Cet adaptateur vous permet de connecter une unité émettrice équipée de connecteurs de niveau de haut-parleur à votre amplificateur Xtant.

Réponse en fréquence : 20 Hz à 120 Hz ± 1 dB

Nombre de canaux : 2

Puissance @ 4Ω (W) : 2× 50

Puissance @ 2Ω (W) : 2× 100

Puissance pontée @ 4Ω 1 x 200

Charge recommandée : >2Ω Stéréo/>4Ω Ponté

Mesurée : de 20 Hz à 120 Hz à la puissance nominale, tous les canaux en fonction sous 4Ω

Rapport signal/bruit : ≥ 100 dB

Mesure : pondérée A dans une bande passante de 20 kHz à une sensibilité de 1 volt

Facteur d'amortissement: ≥ 200 à 100 Hz avec charge 4Ω

Sensibilité d'entrée : 100 mV à 8,5 V RMS asymétrique

200 mV à 17 V RMS symétrique

Sensibilité d'entrée réglable de : 0 dB

Filtre actif intégré: passage haut de 12 dB / passage bas de 24 dB

Ligne symétrique : Intégrée

Alimentation : complètement régulée, PWM

Tension d'exploitation : 10 à 16 Volts

Fusibles nécessaires : 30 ampères

Dimensions (Longueur x Largeur x Hauteur) : 295mm x 235mm x 47m

Égaliseur de grave : 0-12 dB à 45 Hz

Spécifications techniques concernant l'amplificateur xtant A4004

Réponse en fréquence : 20 Hz à 120 Hz ± 1 dB

Nombre de canaux : 4

Puissance @ 4Ω (W): 4x50

Puissance @ 2 (W) : 4× 100

Puissance ponté @ 4Ω 2 × 200

Charge recommandée : >2Ω Stéréo/>4Ω Ponté

Distorsion (THD) : ≤2%

Mesurée : de 20 Hz à 120 Hz à la puissance nominale, tous les canaux en fonction sous 4Ω

Rapport signal/bruit : ≥ 100 dB

Mesure : pondérée A dans une bande passante de 20 kHz à une sensibilité de 1 volt

Facteur d'amortissement: ≥ 200 à 100 Hz avec charge 4Ω

Sensibilité d'entrée : 100 mV à 8,5 V RMS asymétrique

200 mV à 17 V RMS symétrique

Sensibilité d'entrée réglable de : 0 dB

Filtre actif intégré : Avant : passe-haut de 12 dB, 40-120 Hz

Arrière : filtre haut de 12 dB ou filtre bas mono de 24 dB, 40-120 Hz

Ligne symétrique : Intégrée

Alimentation : complètement régulée, PWM

Tension d'exploitation : 10 à 16 Volts

Fusibles nécessaires : 60 ampères

Dimensions (Longueur x Largeur x Hauteur) : 402mm x 235mm x 47mm

Égaliseur de grave : 0-12 dB à 45 Hz

1. Entrée - les amplificateurs Xtant de la série A disposent de connexions d'entrée type RCA. Il est possible d'utiliser des sources dont le niveau de signal de sortie est compris entre 100mV et 17V. Veuillez consulter la rubrique « Entrée symétrique » pour déterminer le réglage de niveau de tension correct.
2. Sortie - ces connexions de sortie type RCA émettent des signaux large bande à des amplificateurs supplémentaires, éliminant la nécessité de connecteurs en « Y »
3. Entrée symétrique - Le commutateur d'entrée symétrique a une fonction double. Il permet, d'une part, d'éliminer les parasites en isolant la mise à la terre, et d'autre part, de régler la plage de tension d'entrée correcte :

Position Off (arrêt) : 100 mV – 8 V

Position On (marche) : 200 mV – 17 V

1. Gain - Cette option permet de régler la sensibilité d'entrée de l'amplificateur sur le niveau de sortie de la source.
2. A. R. C. - Le contrôle de résonance actif (A. R. C.) est un réglage de niveau permettant de diminuer les fréquences résonantes à l'intérieur du vé éhicule. Le Médium devrait être régulier et riche en détails.
3. Commutateur de filtré actif – Ce commutateur sert à sé -haut, passe-bas ou large bande.
4. Contrôle de fréquence du filtre actif- Ce contrôle permet à l'utilisateur de désirer la plage de fréquence (passe-bas ou passe-haut) permettant d'obtenir la meilleure performance. Le seuil supérieur de la plage du filtre actif pass e-haut peut être sélectionné entre 40 Hz et 120 Hz à 12 dB par octave pour sortie stéréo.
5. Égaliseur de grave – Cette option permet d'ajouter jusqu'à 12 dB de basses fréquences au système audio. L'égaliseur est centrée à 45 Hz.
6. Connexion des haut-parleurs - Connexion des haut-parleurs - Chaque connecteur de sortie est identifié pour faciliter la connexion au haut-parleur correspondant. Pour ponter l'amplificateur, utilisez uniquement le terminal positif gauche et le terminal négatif droit. Avertissement: ne pontez pas l'amplificateur si l'impédance est inférieure à 4 Ohms.
7. Bornier d'alimentation - Il s'agit de la connexion d'alimentation principale de l'amplificateur. Le gauge doit être le même pour le cable d'alimentation et le cable de mise à la terre.

GND - Le câble de mise à la terre de cette connexion doit être relié à du métal nu dans le véhicule.

REM - Pour arrêter et mettre en marche l'amplificateur, ce connecteur doit être connecté au cable de « l'antenne électrique ou de la télécommande » de la source.

+12V - Le câble d'alimentation de cette connexion doit être relié à un fusible intégré, puis à la borne positive de la batterie du véhicule.

Avertissement : un fusible extérieur doit être ajouté sur le câble de l'alimentation, à moins de 50 cm de la batterie.

A. R. C.: Ajuste de niveau de 0 à 15 dB

A. R. C.: Ajuste de niveau de 0 à 15 dB
