A6001 - Amplificateur audio XTANT - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Amplificateur audio
Caractéristiques techniques principales	Technologie de classe D, faible distorsion, haute efficacité
Alimentation électrique	Alimentation secteur 220V
Dimensions approximatives	30 cm x 20 cm x 10 cm
Poids	2,5 kg
Compatibilités	Compatible avec la plupart des systèmes audio et haut-parleurs
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	220V AC
Puissance	100W par canal
Fonctions principales	Amplification audio, réglage du volume, égaliseur intégré
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles sur demande
Sécurité	Ne pas exposer à l'humidité, débrancher lors de l'entretien
Informations générales	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - A6001 XTANT

Comment puis-je installer le XTANT A6001?

Pour installer le XTANT A6001, commencez par lire le manuel d'utilisation fourni. Assurez-vous que votre véhicule est éteint et débranchez la batterie. Connectez les fils selon le schéma fourni dans le manuel, puis rebranchez la batterie et testez le système.

Que faire si le son est de mauvaise qualité?

Si vous rencontrez des problèmes de qualité sonore, vérifiez d'abord toutes les connexions des câbles. Assurez-vous qu'il n'y a pas de courts-circuits et que toutes les connexions sont sécurisées. Vous pouvez également ajuster les paramètres d'égalisation sur votre unité principale.

Le XTANT A6001 s'éteint pendant l'utilisation, que faire?

Si l'appareil s'éteint, cela peut être dû à une surchauffe ou à une surcharge. Assurez-vous que le système de ventilation n'est pas obstrué et que l'amplificateur n'est pas surchargé. Vérifiez également la puissance de la batterie et assurez-vous qu'elle est en bon état.

Comment régler le volume et les basses sur le XTANT A6001?

Le XTANT A6001 dispose de contrôles de volume et de basses. Utilisez le bouton de volume pour ajuster le niveau sonore général, et le bouton des basses pour augmenter ou diminuer les basses selon vos préférences.

Où puis-je trouver des pièces de rechange pour le XTANT A6001?

Les pièces de rechange pour le XTANT A6001 peuvent être commandées auprès de votre revendeur local ou par le biais de sites de vente en ligne spécialisés dans l'audio automobile. Vérifiez également le site officiel de XTANT pour des informations sur les pièces disponibles.

Comment puis-je nettoyer mon XTANT A6001?

Pour nettoyer le XTANT A6001, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques agressifs ou des liquides qui pourraient endommager l'appareil. Débranchez-le avant le nettoyage pour éviter tout risque électrique.

Est-ce que le XTANT A6001 est compatible avec tous les types de véhicules?

Le XTANT A6001 est conçu pour être compatible avec la plupart des véhicules, mais il est recommandé de vérifier les spécifications techniques et les dimensions pour s'assurer qu'il s'adapte correctement à votre véhicule.

MODE D'EMPLOI A6001 XTANT

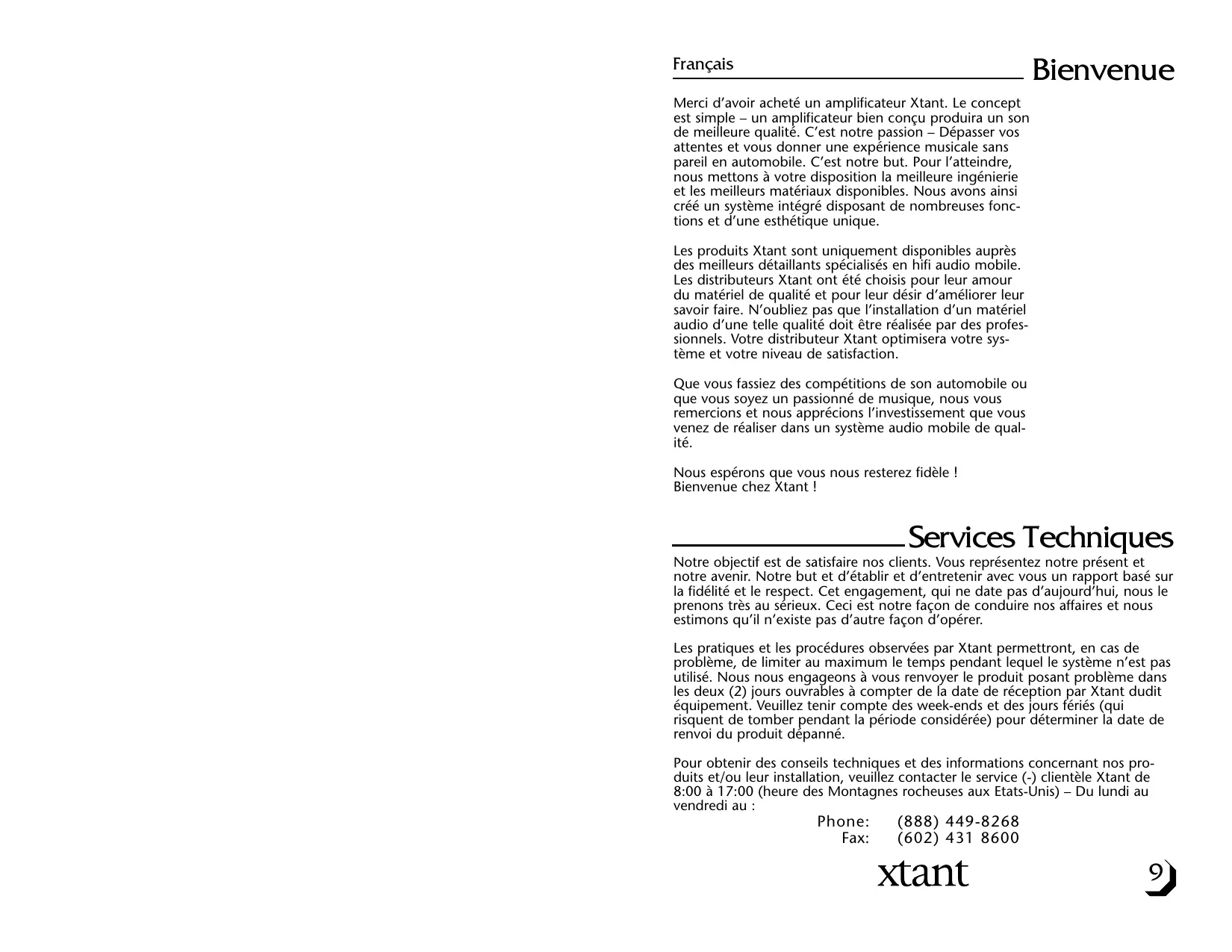

Bienvenue 9

Consignes de sécurité 10

Options standard/Extensions en option 11

Schémas de connections 14

Merci d'avoir acheté un amplificateur Xtant. Le concept est simple - un amplificateur bien conscience produit un son de meilleure qualité. C'est notre passion - dépasser vos attentes et vous donner une expérience musicale sans pareil en automobile. C'est notre but. Pour l'atteindre, nous mettons à votre disposition la meilleure ingénierie et les meilleurs matériaux disponibles. Nous avons ainsi créé un système intégré disposant de nombreuses fonctions et d'une esthétique unique.

Les produits Xtant sont uniquement disponibles auprès des distributeurs détaillants spécialisés en hifi audio mobile. Les distributeurs Xtant ont été choisis pour leur amour du matériel de qualité et pour leur désir d'améliorer leur savoir-faire. N'oubliez pas que l'installation d'un matériel audio d'une telle qualité doit être réalisée par des professionnels. Notre distributeur Xtant optimisera notre système et votre niveau de satisfaction.

Que vous fassiez des compétitions de son automobile ou que vous soyez un passionné de musique, nous vous remercions et nous apprécions l'investissement que vous venez de réaliser dans un système audio mobile de qualité.

Nous espérons que vous nous resterez fidèle !

Bienvenue chez Xtant!

Services techniques

Notre objectif est de satisfaire nos clients. Vous représentez notre présente et notre avenir. Notre but est d'établir et d'entretien avec vous un rapport basé sur la fidélité et le respect. Cet engagement, qui ne date pas d'aujourd'hui, nous le prenons très au sérieux. Ceci est notre façon de conduire nos affaires et nous estimons qu'il n'existe pas d'autre façon d'opérer.

Les pratiques et les procédures observées par Xtant permettront, en cas de problème, de limiter au maximum le temps pendant lequel le système n'est pas utilisé. Nous nous engageons à vous renvoyer le produit présentant problème dans les deux (2) jours ouvrables à compter de la date de réception par Xtant dudit équipement. Veuillez tenir compte des week-ends et des jours fériés (qui risquent de tomber pendant la période considérée) pour déterminer la date de renvoi du produit dépanné.

Pour obtenir des conseils techniques et des informations concernant nos produits et/ou leur installation, veuillez contacter le service clientèle Xtant de 8:00 à 17:00 (heure des Montagnes rocheuses aux États-Unis) – Du lundi au vendredi au :

Phone: [phone]

Fax: [phone]

Accordez quelques instants à la lecture de ce manuel de l'utilisateur.

Les consignes de sécurité suivantes ont pour but de vous garantir une utilisation en toute sécurité d'un système audio mobile Xtant.

Tous les amplificateurs et accessoires Xtant doivent être installés par des installateurs (-) professionnels certifiés. Xtant Technologies recommande l'installation de ses produits par un distributeur/agréé Xtant.

Câblage

Les câbles des amplificateurs Xtant doivent avoir les gabarits suivants;

alimentation 6mm2 (4 gauge)

mise à la terre 6mm2 (4 gauge)

cables des haut-parleurs 2,5mm2 (12 gauge).

Fusibles

Les amplificateurs de la série A ne sont pas protégés par un fusible! Pour assurer votre sécurité, un fusible extérieur peut être ajouté sur l'alimentation, à moins de 50cm de la batterie. Vous trouverez les informations relatives aux fusibles nécessaires aux pages 12 et 13 de ce manuel. Lorsque le système comporte plusieurs amplificateurs, utilisez un fusible général d'une valeur égale au total (-) des fusibles de tous les amplificateurs du système.

Eau et humidité

Ne pas exposer les amplificateurs et accessoires Xtant à l'humidité ou à l'eau lors de l'installation.

Filtre subsonique

24dB par octave, variable entre 20 et 80 Hz

Alimentation PWM entièrement régulée

Les amplificateurs Xtant de la série « X » sont complètement régulés et bénéficient d'une alimentation à largeur d'impulsion modulée. Cette technologie d'alimentation permet une très haute efficacité et une puissance de sortie constante même quand la charge de la batterie n'est pas optimale.

Filtre actif

Un réseau de filtre passe-bas de 24 dB par octave disposant d'une sélection de fréquence de 40 à 120 Hz.

Entrée symétrique/flottante

Quand cette fonction est activée, ce circuit permet d’éliminer les « parasites » associés aux « boucles de masse ». Cette fonction, lorsqu’elle est combinée à l’ajustement de la sensibilité, permet à l’amplificateur d’accepter jusqu’à 17V de signaux d’entrée. Le mode symétrique doit être utilisé pour les entrées BTL utilisant le HLA.

Circuits de protection

Les amplificateurs de la série A comportent une protection thermique et une protection contre la surintensité. En cas de problème, l'amplificateur réduira sa tension pour continuer de fonctionner.

LED d'état (se trouvant en haut de l'amplificateur)

Trois LED indiquent l'état de fonctionnement des amplificateurs Xtant. La LED rouge s'allume quand l'amplificateur est en marche (ON), la LED jaune indique que la protection contre les impédances trop basses est engagée et la LED orange indique que le circuit de protection thermique est engagé.

Adaptateur haut niveau (HLA)

Cet adaptateur vous permet de connecter une unité émettrice équipée de connecteurs de niveau de haut-parleur à votre amplificateur Xtant.

Réglage des basses par télécommande (RLC)

Le RLC, c'est-à-dire le réglage des basses par télécommande, permet de régler le niveau de basses à distance depuis le siège du conducteur.

Réponse en fréquence : 20 Hz à 120 Hz ± 1 dB

Nombre de canaux : 1

Puissance @ 4Ω (W) : 1 x 150

Puissance @ 2Ω (W) : 1 × 300

Charge recommandée : > 2Ω

Mesurée : de 20 Hz à 120 Hz à la puissance nominale, tous les canaux en fonction sous 4Ω

Rapport signal/bruit : ≥ 100 dB

Mesure : pondérée A dans une bande passante de 20 kHz à une sensibilité de 1 volt

Facteur d'amortissement: ≥ 100 à 100 Hz avec charge 4

Sensibilité d'entrée : 100 mV à 8,5 V RMS asymétrique

200 mV à 17 V RMS symétrique

Sensibilité d'entrée réglable de : 0 dB

Filtre actif intégré : 24 dB par octave passeur-bas

Ligne symétrique : Intégrée

Alimentation : complètement régulée, PWM

Tension d'exploitation : 10 à 16 Volts

Fusibles nécessaires : 40 ampères

Dimensions (Longueur x Largeur x Hauteur) : 295mm x 235mm x 47mm

Filtre subsonique : 24 dB par octave 20-80 Hz

Égaliseur de grave : 0-12 dB à 45 Hz

Spécifications techniques concernant l'amplificateur xtant A6001

Réponse en fréquence : 20 Hz à 120 Hz ± 1 dB

Nombre de canaux : 1

Puissance @ 4Ω (W): 1x300

Puissance @ 2Ω (W): 1x600

Charge recommandée: >2Ω

Distorsion (THD) : ≤2%

Mesurée : de 20 Hz à 120 Hz à la puissance nominale, tous les canaux en fonction sous 4Ω

Rapport signal/bruit : ≥ 100 dB

Mesure : pondérée A dans une bande passante de 20 kHz à une sensibilité de 1 volt

Facteur d'amortissement: ≥ 100 à 100 Hz avec charge 4

Sensibilité d'entrée : 100 mV à 8,5 V RMS asymétrique

200 mV à 17 V RMS symétrique

Sensibilité d'entrée réglable de : 0 dB

Filtre actif intégré : 24 dB par octave passeur-bas

Ligne symétrique : Intégrée

Alimentation : complètement régulée, PWM

Tension d'exploitation : 10 à 16 Volts

Fusibles nécessaires : 80 ampères

Dimensions (Longueur x Largeur x Hauteur) : 402mm x 235mm x 47mm

Filtre subsonique : 24 dB par octave 20-80 Hz

Égaliseur de grave : 0-12 dB à 45 Hz

1. Entrée - les amplificateurs Xtant de la série A disposent de connexions d'entrée type RCA. Il est possible d'utiliser des sources dont le niveau de signal de sortie est compris entre 100mV et 17V. Veuillez consulter la rubrique « Entrée symétrique » pour déterminer le réglage de niveau de tension correct.
2. Sortie - ces connexions de sortie type RCA émettent des signaux large bande à des amplificateurs supplémentaires, éliminant la nécessité de connecteurs en « Y »
3. Entrée symétrique - Le commutateur d'entrée symétrique a une fonction double. Il permet, d'une part, d'éliminer les parasites en isolant la mise à la terre, et d'autre part, de régler la plage de tension d'entrée correcte :

Position Off (arrêt) : 100 mV - 8 V

Position On (marche) : 200 mV – 17 V

1. Gain - Cette option permet de régler la sensibilité d'entrée de l'amplificateur sur le niveau de sortie de la source.
2. Contrôle de fréquence du filtre actif - Ce contrôle permet à l'utilisateur de désirer la plage de fréquence pass électionné entre 40 Hz et 120 Hz à 24 dB par octave.
3. Égaliseur de grave – Cette option permet d'ajouter jusqu'à 12 dB de basses fréquences au système audio. L'égaliseur est centré à 45 Hz.
4. Filtre Subsonique - Cette option limite le seuil inférieur des fréquences basse envoyées aux subwoofer mettant de régler le seuil inférieur de la plage basse. Le réglage subsonique peut être défini de 20 Hz à 80 Hz à 24 dB par octave.
5. RLC - Ce port permet l'utilisation de l'option « réglage des basses par télécommande » (RLC) de Xtant. Le RLC est un module de contrôle des basses pouvant être installé à un endroit qualconque dans le vehicule et permet de faire ensuite des réglages à distance.
6. s doubles. Pour les connexions à un seul woofer, utilisez uniquement un jeu de connecteurs pour haut-parleurs.
7. Bornier d'alimentation - Il s'agit de la connexion d'alimentation principale de l'amplificateur. Le gauge doit être le même pour le cable d'alimentation et le cable de mise à la terre.

GND - Le câble de mise à la terre de cette connexion doit être relié à du métal nu dans le véhicule.

REM - Pour arrêter et mettre en marche l'amplificateur, ce connecteur doit être connecté au cable de « l'antenne électrique ou de la télécommande » de la source.

+12V - Le câble d'alimentation de cette connexion doit être relié à un fusible intégré, puis à la borne positive de la batterie du véhicule.

Avertissement : un fusible extérieur doit être ajouté sur le câble de l'alimentation, à moins de 50 cm de la batterie.
