A6001 - Amplificador de audio XTANT - Manual de uso y guía de instrucciones gratis

Título	Descripción
Tipo de producto	Amplificador de audio
Características técnicas principales	Tecnología de clase D, baja distorsión, alta eficiencia
Alimentación eléctrica	Alimentación de red 220V
Dimensiones aproximadas	30 cm x 20 cm x 10 cm
Peso	2,5 kg
Compatibilidades	Compatible con la mayoría de sistemas de audio y altavoces
Tipo de batería	No aplicable (funciona con red)
Tensión	220V AC
Potencia	100W por canal
Funciones principales	Amplificación de audio, ajuste de volumen, ecualizador integrado
Mantenimiento y limpieza	Limpiar con un paño suave, evitar productos abrasivos
Piezas de repuesto y reparabilidad	Reparabilidad limitada, piezas disponibles bajo pedido
Seguridad	No exponer a la humedad, desconectar durante el mantenimiento
Información general	Garantía de 2 años, soporte técnico disponible

Preguntas frecuentes - A6001 XTANT

¿Cómo puedo instalar el XTANT A6001?

Para instalar el XTANT A6001, comience por leer el manual de usuario proporcionado. Asegúrese de que su vehículo esté apagado y desconecte la batería. Conecte los cables según el esquema proporcionado en el manual, luego vuelva a conectar la batería y pruebe el sistema.

¿Qué hacer si el sonido es de mala calidad?

Si tiene problemas de calidad de sonido, verifique primero todas las conexiones de los cables. Asegúrese de que no haya cortocircuitos y que todas las conexiones estén seguras. También puede ajustar los parámetros de ecualización en su unidad principal.

El XTANT A6001 se apaga durante el uso, ¿qué hacer?

Si el dispositivo se apaga, esto puede deberse a un sobrecalentamiento o sobrecarga. Asegúrese de que el sistema de ventilación no esté obstruido y que el amplificador no esté sobrecargado. También verifique la potencia de la batería y asegúrese de que esté en buen estado.

¿Cómo ajustar el volumen y los graves en el XTANT A6001?

El XTANT A6001 tiene controles de volumen y graves. Use el botón de volumen para ajustar el nivel de sonido general, y el botón de graves para aumentar o disminuir los graves según sus preferencias.

¿Dónde puedo encontrar piezas de repuesto para el XTANT A6001?

Las piezas de repuesto para el XTANT A6001 se pueden pedir a su distribuidor local o a través de sitios de venta en línea especializados en audio para automóviles. También verifique el sitio oficial de XTANT para obtener información sobre las piezas disponibles.

¿Puedo limpiar mi XTANT A6001?

Para limpiar el XTANT A6001, use un paño suave y seco. Evite usar productos químicos agresivos o líquidos que puedan dañar el dispositivo. Desconéctelo antes de limpiarlo para evitar cualquier riesgo eléctrico.

¿Es el XTANT A6001 compatible con todos los tipos de vehículos?

El XTANT A6001 está diseñado para ser compatible con la mayoría de los vehículos, pero se recomienda verificar las especificaciones técnicas y las dimensiones para asegurarse de que se ajuste correctamente a su vehículo.

MANUAL DE USUARIO A6001 XTANT

Espanol Bienvenido 21

Proteccion 22

Caracteristicasstandar/Mejorasoptionales23

A3001 Especificaciones 24

A6001 Especificaciones 25

Diagrams de connexion 26

Le agradecemos su compra del amplificador Xtant. El concepto es sencillo: los amplificadores diseñados con más cuidado producen mejor sonido. Es a这是我们sonian: superar susexpectativasde sonido enelautomóvil.Eso es lo que nos impulsa,ypara lograr esta meta,utilizamos materiales de mayorimacidad y los mejores ingenieros de la industria.Además,agregamos numerousasfunciones,apariencia exclusiva e integrazione de sistemas muy creativa.

Los productos Xtant está disponible solamente a性和 de los theyes y mas especializados minoristas de productos deautosonido. Los distribuidores de Xtant se seleccionan por la pasion, por la excelencia y el compromiso de augmentar la eficiencia. Recuerde que un systema de sonido exceptionalmente bebe ser instalado por un profesonal. El distribuidor de Xtant optimzar su systema y su satisfacion.

Ya sea que participe en competencias de autosonio o que sea un apasionado conocedor de buena música, le damos la bienvenida y le agradecemos la inversionion en un equipo de autosonio de alta calidad.

Esperamos tener una larga y duradora relacion comercial con usted.

Bienvenido a Xtant

Servicio Técnico

Nuestro propósito es garantizar la satisfacción de nuestros clients. Usted representa nuestro presente y nuestro futuro. Nuestro objetivo es createymantener una relacion basada en la confianza y el respeto. Este no es un compromiso a la ligera o solo por hoy; es nuestra forma de trabajo y no lo做不到 hacer de other manera.

Las normas y los procedimientos de Xtant están diseñados para que, en caso de que haya un problema, el tiempo de inactividad y las molestias para usted sean minimas. Nuestro compromiso es reparar y devolver el producto en no más de dos (2) días habiles a partir del momento en que Xtant recibe el equipo. Recuerdeizarler en cuestion los fines de semana y días festivos, si caen bajo de este periodo de tiempo, para calcarar la Fecha de devolución del producto reparado.

Para Obtener asistencia技术水平 e informacion sobre los productos y su instalacion, comuniquese con el Departamento de Relaciones con el Cliente de Xtant de lunes a viernes de 8:00 a.m. a 5:00 p.m., hora de Montaña al:

Phone: [phone]

Fax: [phone]

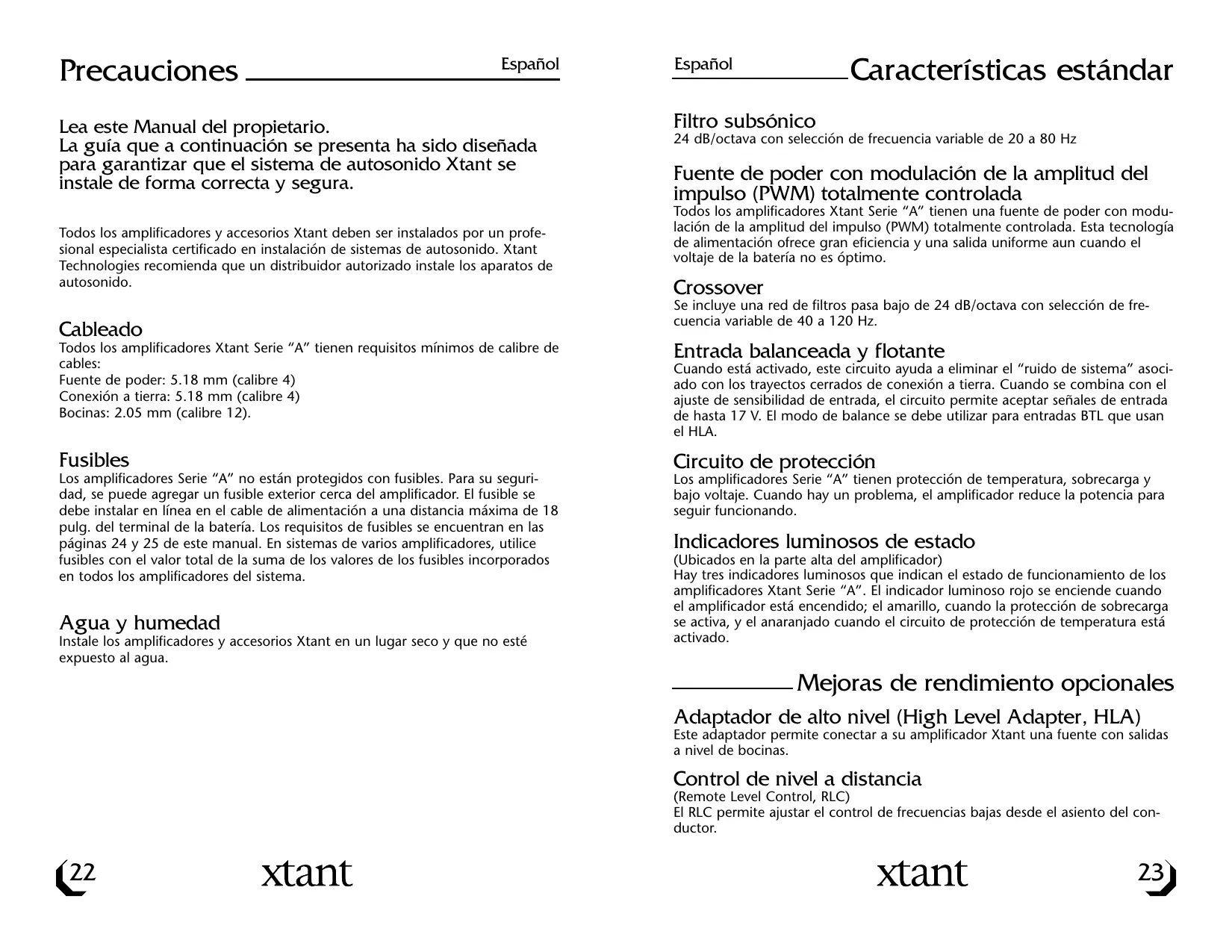

Lea este Manual del propietario.

La guía que a continuación se presenta ha sido disnada para garantizar que el sistema de autosonido Xtant se instale de forma correcta y segura.

Todo los amplificadores y accesos Xtant deben ser instalados por un profes- sional especialista certificado en instalacion de sistemas de autosonido. Xtant Technologies recomienda que un distribuidor autorizzato instale los aparatos de autosonido.

Cableado

Todo los amplificadores Xtant Serie "A" tienen requisitos minimos de calibre de cables:

Fuente de poder: 5.18 mm (calibre 4)

Conexión a tierra: 5.18 mm (calibre 4)

Bocinas: 2.05mm (calibre 12).

Fusibles

Los amplificadores Serie "A" no está protegidos con fusibles. Para su seguidad, se puedaregar un fusible exterior circa del amplificador. El fusible se debe instalar en linea en el cable de alimentacion a una distancia maxima de 18 pulg. del terminal de la bateria. Los requisitos de fusibles se encontrartran en las páginas 24 y 25 de este manual. En sistemas de various amplificadores, utilise fusibles con el valor total de lasuma de los values de los fusibles incorporados en todos los amplificadores del sistema.

Agua y humedad

Instale los amplificadores y accesorios Xtant en un lugar seco y que no está expuesto al agua.

Filtro subsónico

24 dB/octava con selección de Frequencia variable de 20 a 80 Hz

Fuente de poder con modulación de la amplitud del impulso (PWM) totalmente controlada

Todo los amplificadores Xtant Serie "A" tiene una fuente de poder con modulación de la amplitud del impulso (PWM) totalmente controlada.Esta Tecnología de alimentación-ofrece gran eficiencia y una calidad uniforme aun cuando el voltaje de la bateria no es optimo.

Crossover

Se incluye una red de filtros bajo de 24 dB/óctava con selección de Frequencia variable de 40 a 120 Hz.

Entrada balanceada y flotante

Cuando está activado, este circuito usa a eliminar el "ruido de sistemas" asociado con los trayectos cerrados de connexion a tierra. Cuando se combina con el ajuste de sensibilitidad de entrada, el circuito permite acceptar senales de entrada de hasta 17 V. El modo de balance se debe utiliser para entradas BTL que usesan el HLA.

Circuito de proteccion

Los amplificadores Serie "A" tienen proteccion de temperatura, sobrecarga y bajo voltaje. Cuando hay un problema, el amplificador reduce la potencia para seguir funciona.

Indicadores luminosos de estado

(Ubicados en la parte alta del amplificador)

Hay tres indicadores luminosos que indican el estado de funcionaimiento de los amplificadores Xtant Serie "A". Elindicador luminoso rojo se enciende cuando el amplificador está encendido; el amarillo, cuando la proteccion de sobrecarga se activa, y el anaranjado cuando el circuito de proteccion de temperatura estáactivado.

Mejoras de rendimiento.optionales

Adaptador de alto nivel (High Level Adapter, HLA)

Este adaptor permite conectar a su amplificador Xtant una fuente con salidas a nivel de bocinas.

Control de niveau a distancia

El RLC permite ajustar el control de frequencies bajo desde el asiento del conductor.

Especillas Técnicas del Espanol Xtant A3001

Respuesta de freuencias: 20 Hz a 120 Hz +/-1 dB

Numero de canales: 1

Watts por canal a 4 Ω: 1 x 150

Watts por canal a 2 Ω: 1 x 300

Carga recomendada: ≥ 2

Distorsión (THD): ≤ 2%

Condiciones de medida: A la potencia nominal, entre 20 Hz y 120 Hz, con todos los canales excitados a 4 Ω

Proporcion de senal a ruido: ≥ 100 dB

Condicaciones de medida: Ponderacion en A en amplitud de banda de ruido de 20 kHz a 1 volt de sensibilidad

Factor de amortiguimiento: ≥ 100 a 100 Hz con 4 Ω dearga

Sensibilidad de entrada: 100mV a 8.5 V RMS no balanceada

200 mV a 17 V RMS balanceada

Ganancia de entrada a linea lineal: 0 dB

Crossover integrado: Pasa bajo de 24 dB/octava

Voltaje operativo: 10 a 16 voltios

Fusibles: 40 A

Dimensiones (Largo x Ancho x Alto): 11-5/8 x 9-1/4 x 1-7/8 pulg.

295 mm x 235 mm x 47 mm

Filtro subsónico: 24 dB/octava de 20 a 80 Hz

Intensificador de bajas: 0 a 12 dB a 45 Hz

Espanol

Especificaiones Tecnicas del

Xtant A6001

Respuesta de Frequencias: 20 Hz a 120 Hz +/-1 dB

Numero de canales: 1

Watts por canal a 4 Ω: 1 x 300

Watts por canal a 2 Ω: 1 x 600

Carga recomendada: ≥ 2

Distorsión (THD): ≤ 2%

Condiciones de medida: A la potencia nominal, entre 20 Hz y 120 Hz, con todos los canales excitados a 4 Ω

Proporción de senal a ruido: ≥ 100 dB

Condicaciones de medida: Ponderacion en A en amplitud de banda de ruido de 20kHz a 1 volt de sensibility

Factor de amortiguimiento: ≥ 100 a 100 Hz con 4 Ω de energia

Sensibilidad de entrada: 100mV a 8.5 V RMS no balanceada

200 mV a 17 V RMS balanceada

Ganancia de entrada a linea lineal: 0 dB

Crossover integrado: Pasa bajo de 24 dB/octava

Voltaje operativo: 10 a 16 voltios

Fusibles: 80 A

Dimensiones (Largo x Ancho x Alto):15-13/16 x 9-1/4 x 1-7/8 pulg.

402 mm x 235 mm x 47 mm

Filtro subsónico: 24 dB/octava de 20 a 80 Hz

Intensificador de bajas: 0 a 12 dB a 45 Hz

Diagrams de connexion Espanol

1. Entrada. Los amplificadores Xtant Serie "A" tienen conexiones de entrada tipo RCA. Se;puede using fuentes conseedal de salute de 100 mV a 17 V. El ajuste correcto del voltaje se pueda consultar en la section "Entrada balanceada".
2. Salida. Estas conexiones tipo RCA envian señas de rango completo a amplificadores adiconiales. Esto elimina la necessities de usar connectores en Y.
3. Entrada balanceada. El interruptor de entrada balanceada tiene dos objetivos. El primero es contribuir a eliminar los ruidos inducidos en el trayecto de la sealsaislando la connexion a tierra. El segundo es fjjar el rango apropiado del voltaje de entrada:

Posión de apaquado: 100mV a 8 V

Posión de encendido: 200 mV a 17 V

1. Ganancia.Esta caracteristica se usa para sintonizar finalmente la sensibilities de entrada del amplificador con el nivel de salute de la fuente.
2. Control de Frequencia de crossover (Xover). Este control permite al usuario escoger el rango exacto de frequencies de pasa bajo que el amplificador va a procerar para lograr el mejor desempo possible. El extremo superior del rango de crossover se pueda selectionar de 40Hz a 120Hz a 24dB por octava.
   6 Intensificador de bajos.Esta característica agrega hasta 12 dB de impacto de Frequencias bajo el Sistema de audio. El intensificador de bajos está centroidro en 45 Hz.
3. Subsónica.Esta característica limita el extremo inferior de las Frequencias de眼看 que se envián a los subwoofoers. La característica subsónica tiene un interruptor de encendido y apagado selectionable y una perilla de control paraaabstar el extremo inferior del rango de眼看 bajo. El ajuste subsónico se pueda selectionar de 20Hz a 80Hz a 24 dB por octava.
4. RLC. Este puerto permite usar el control de nivel a distancia (RLC) optional Xtant. El RLC es un modulo de control de bajos que se pueda instalar enequalquier parte Dentro del vehiculo para hacer ajustes a distancia.
5. Conexión de bocinas. Se proportionsan dos juegos de terminales de bocinas para aplicaciones de woofer doble. Cuando conecte un solo woofer, use un solo juego de terminales de bocinas.
6. Terminales de alimentacion.Esta es la conexion principal de alimentacion del amplificador. El cable de alimentacion debe ser delismo calibre que el cable de conexion a tierra.

Tierra (GND). El cable de connexion a tierra se debe fjjar al metal desnudo del vehiculo.

REM. Para encender o apagar el amplificador, este terminal debe estar conectado al cable de "antenna electrica o a distancia" de la fuente.

+12 V. El cable de alimentación de esta conexión debe unirse primero a un fusible en linea y bajo al bajo positivo de la batería del vehiculo.

Advertencia: Se debe conectar un fusible exterior en linea con el cable de alimentacion a menos de 18 pulgadas de la bateria.
