Título	Descripción
Tipo de producto	Amplificador de audio
Características técnicas principales	Tecnología de clase D, baja distorsión, respuesta de frecuencia extendida
Alimentación eléctrica	Alimentación de red 100-240V AC
Dimensiones aproximadas	30 cm x 20 cm x 10 cm
Peso	2,5 kg
Compatibilidades	Compatible con la mayoría de los sistemas de audio domésticos y profesionales
Tipo de batería	No aplicable (funciona con corriente)
Tensión	Salida de audio 4-8 Ohms
Potencia	100 Watts por canal
Funciones principales	Amplificación de audio, control de volumen, ecualizador integrado
Mantenimiento y limpieza	Limpie con un paño suave, evite productos químicos abrasivos
Piezas de repuesto y reparabilidad	Reparabilidad limitada, piezas disponibles bajo pedido
Seguridad	Certificado CE, protección contra sobrecargas y cortocircuitos
Información general útil	Garantía de 2 años, soporte técnico disponible

Preguntas frecuentes - A3001 XTANT

¿Cómo puedo instalar el XTANT A3001?

Para instalar el XTANT A3001, siga las instrucciones proporcionadas en el manual de usuario. Asegúrese de cortar la alimentación antes de comenzar la instalación.

El XTANT A3001 no se enciende, ¿qué hacer?

Verifique que el cable de alimentación esté correctamente conectado y que el enchufe funcione. Pruebe con otro enchufe si es necesario.

¿Por qué el sonido del XTANT A3001 es de mala calidad?

Asegúrese de que todos los cables estén bien conectados y en buen estado. Verifique también la configuración de su fuente de audio.

¿Cómo ajustar los parámetros de audio del XTANT A3001?

Utilice el panel de control en el dispositivo para ajustar los parámetros de audio. Consulte el manual para obtener instrucciones detalladas sobre cada opción.

¿El XTANT A3001 se calienta demasiado durante el uso?

Un cierto calentamiento es normal. Asegúrese de que el dispositivo esté bien ventilado y que no esté obstruido por objetos.

¿Dónde puedo encontrar piezas de repuesto para el XTANT A3001?

Las piezas de repuesto se pueden pedir directamente al fabricante o a distribuidores autorizados.

¿Cómo realizar un reinicio del XTANT A3001?

Para reiniciar el dispositivo, apágalo y desconéctalo durante aproximadamente 30 segundos, luego vuelve a conectarlo y enciéndelo.

¿El XTANT A3001 es compatible con todos los sistemas de audio?

Verifique las especificaciones de su sistema de audio. El XTANT A3001 es generalmente compatible con la mayoría de los sistemas, pero es mejor consultar el manual para confirmación.

MANUAL DE USUARIO A3001 XTANT

Espanol Bienvenido 21

Proteccion 22

Caracteristicasstandar/Mejorasoptionales23

A3001 Especificaciones 24

A6001 Especificaciones 25

Diagrams de connexion 26

Le agradecemos su compra del amplificador Xtant. El concepto es sencillo: los amplificadores diseñados con más cuidado producen mejor sonido. Es a这是我们sonian: superar susexpectativasde sonido enelautomóvil.Eso es lo que nos impulsa,ypara lograr esta meta,utilizamos materiales de mayorimacidad y los mejores ingenieros de la industria.Además,agregamos numerousasfunciones,apariencia exclusiva e integrazione de sistemas muy creativa.

Los productos Xtant está disponible solamente a性和 de los theyes y mas especializados minoristas de productos deautosonido. Los distribuidores de Xtant se seleccionan por la pasion, por la excelencia y el compromiso de augmentar la eficiencia. Recuerde que un systema de sonido exceptionalmente ser instalado por un profesional. El distribuidor de Xtant optimaray su systemay su satisfacion.

Ya sea que participe en competencias de autosonio o que sea un apasionado conocedor de buena música, le damos la bienvenida y le agradecemos la inversionion en un equipo de autosonio de alta calidad.

Esperamos tener una larga y duradora relacion comercial con usted.

Bienvenido a Xtant

Servicio Técnico

Nuestro propósito es garantizar la satisfacción de nuestros clients. Usted representa nuestro presente y nuestro futuro. Nuestro objetivo es createymantener una relacion basada en la confianza y el respeto. Este no es un compromiso a la ligera o solo por hoy; es nuestra forma de trabajo y no lo做不到 hacer de other man- era.

Las normas y los procedimientos de Xtant están diseñados para que, en caso de que haya un problema, el tiempo de inactividad y las molestias para usted sean minimas. Nuestro compromiso es reparar y devolver el producto en no más de dos (2) días habiles a partir del momento en que Xtant recibe el equipo. Recuerdeizarler en cuestion los fines de semana y días festivos, si caen bajo de este periodo de tiempo, para calcarar la Fecha de devolución del producto reparado.

Para Obtener asistencia技术水平 e informacion sobre los productos y su instalacion, comuniquese con el Departamento de Relaciones con el Cliente de Xtant de lunes a viernes de 8:00 a.m. a 5:00 p.m., hora de Montaña al:

Phone: [phone]

Fax: [phone]

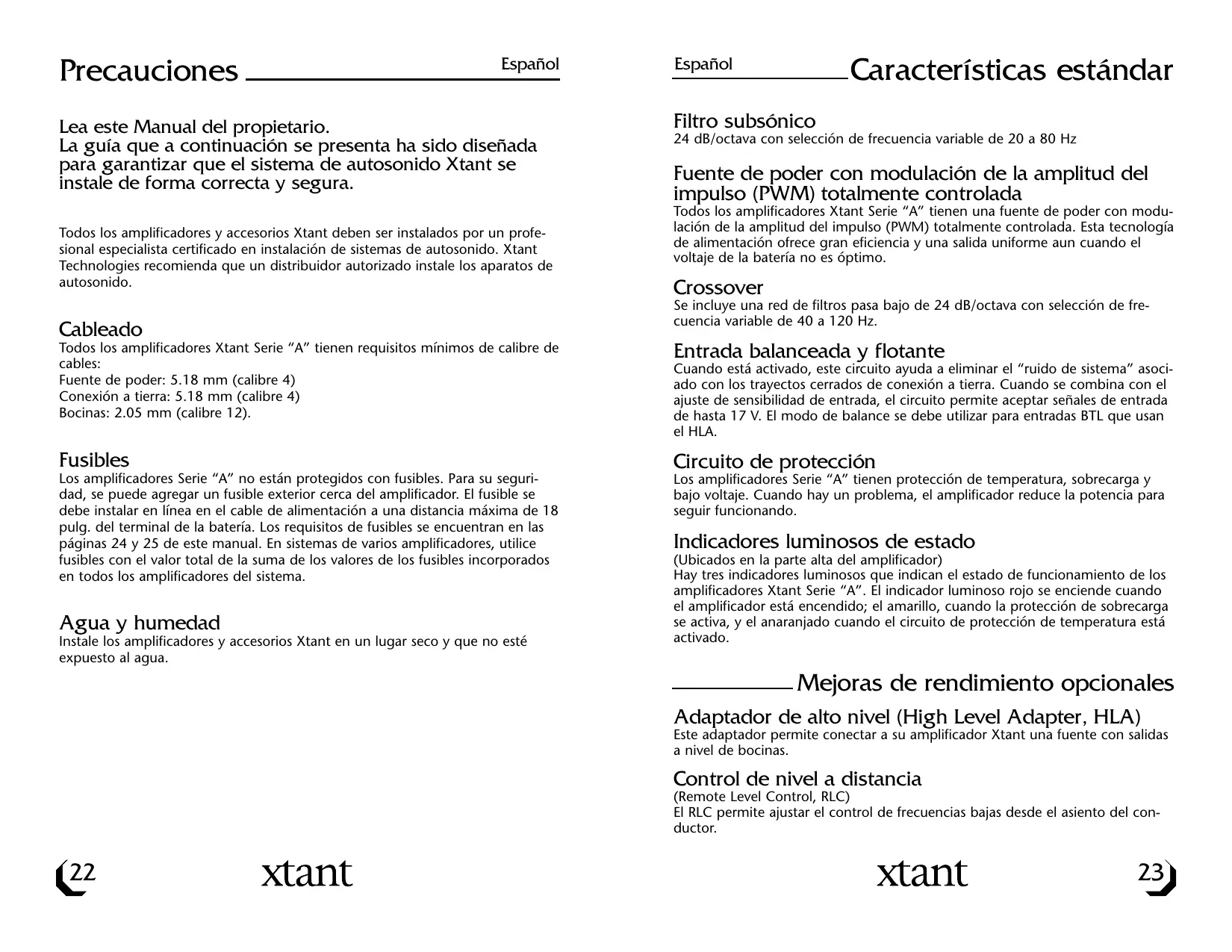

Lea este Manual del propietario.

La guía que a continuación se presenta ha sido disnada para garantizar que el sistema de autosonido Xtant se instale de forma correcta y segura.

Todo los amplificadores y accesos Xtant deben ser instalados por un profes- sional especialista certificado en instalacion de sistemas de autosonido. Xtant Technologies recomienda que un distribuidor autorizzato instale los aparatos de autosonido.

Cableado

Todo los amplificadores Xtant Serie "A" tiene requisitos minimos de calibre de cables:

Fuente de poder: 5.18 mm (calibre 4)

Conexión a tierra: 5.18 mm (calibre 4)

Bocinas: 2.05mm (calibre 12).

Fusibles

Los amplificadores Serie "A" no está protegidos con fusibles. Para su seguidad, se puedaregar un fusible exterior circa del amplificador. El fusible se debe instalar en linea en el cable de alimentacion a una distancia maxima de 18 pulg. del terminal de la bateria. Los requisitos de fusibles se encontrartran en las páginas 24 y 25 de este manual. En sistemas de various amplificadores, utilise fusibles con el valor total de lasuma de los values de los fusibles incorporados en todos los amplificadores del sistema.

Agua y humedad

Instale los amplificadores y accesorios Xtant en un lugar seco y que no está expuesto al agua.

Filtro subsónico

24 dB/octava con selección de Frequencia variable de 20 a 80 Hz

Fuente de poder con modulación de la amplitud del impulso (PWM) totalmente controlada

Todo los amplificadores Xtant Serie "A" tiene una fuente de poder con modulación de la amplitud del impulso (PWM) totalmente controlada.Esta Tecnología de alimentación-ofrece gran eficiencia y una calidad uniforme aun cuando el voltaje de la bateria no es optimo.

Crossover

Se incluye una red de filtros bajo de 24 dB/óctava con selección de Frequencia variable de 40 a 120 Hz.

Entrada balanceada y flotante

Cuando está activado, este circuito usa a eliminar el "ruido de sistemas" asociado con los trayectos cerrados de connexion a tierra. Cuando se combina con el ajuste de sensibilitidad de entrada, el circuito permite acceptar senales de entrada de hasta 17 V. El modo de balance se debe utiliser para entradas BTL que usesan el HLA.

Circuito de proteccion

Los amplificadores Serie "A" tienen proteccion de temperatura, sobrecarga y bajo voltaje. Cuando hay un problema, el amplificador reduce la potencia para seguir funciona.

Indicadores luminosos de estado

(Ubicados en la parte alta del amplificador)

Hay tres indicadores luminosos que indican el estado de funcionaimiento de los amplificadores Xtant Serie "A". Elindicador luminoso rojo se enciende cuando el amplificador está encendido; el amarillo, cuando la proteccion de sobrecarga se activa, y el anaranjado cuando el circuito de proteccion de temperatura estáactivado.

Mejoras de rendimiento.optionales

Adaptador de alto nivel (High Level Adapter, HLA)

Este adaptor permite conectar a su amplificador Xtant una fuente con salidas a nivel de bocinas.

Control de niveau a distancia

El RLC permite ajustar el control de frequencies bajo desde el asiento del conductor.

Especillas Técnicas del Espanol Xtant A3001

Respuesta de frequencies: 20 Hz a 120 Hz +/-1 dB

Número de canales: 1

Watts por canal a 4 Ω: 1 x 150

Watts por canal a 2 Ω: 1 x 300

Carga recomendada: ≥ 2

Distorsión (THD): ≤ 2%

Condiciones de medida: A la potencia nominal, entre 20 Hz y 120 Hz, con todos los canales excitados a 4 Ω

Proporcion de senal a ruido: ≥ 100 dB

Condicaciones de medida: Ponderacion en A en amplitud de banda de ruido de 20kHz a 1 volt de sensibility

Factor de amortiguimiento: ≥ 100 a 100 Hz con 4 Ω de energia

Sensibilitad de entrada: 100mV a 8.5 V RMS no balanceada

200 mV a 17 V RMS balanceada

Ganancia de entrada a linea lineal: 0 dB

Crossover integrado: Pasa bajo de 24 dB/octava

Voltaje operativo: 10 a 16 voltios

Fusibles: 40 A

Dimensiones (Largo x Ancho x Alto): 11-5/8 x 9-1/4 x 1-7/8 pulg.

295 mm x 235 mm x 47 mm

Filtro subsónico: 24 dB/octava de 20 a 80 Hz

Intensificador de bajas: 0 a 12 dB a 45 Hz

Espanol

Especificaiones Tecnicas del

Xtant A6001

Respuesta de Frequencias: 20 Hz a 120 Hz +/-1 dB

Numero de canales: 1

Watts por canal a 4 Ω: 1 x 300

Watts por canal a 2 Ω: 1 x 600

Carga recomendada: ≥ 2

Distorsión (THD): ≤ 2%

Condiciones de medida: A la potencia nominal, entre 20 Hz y 120 Hz, con todos los canales excitados a 4 Ω

Proporcion de senal a ruido: ≥ 100 dB

Condicaciones de medida: Ponderacion en A en amplitud de banda de ruido de 20kHz a 1 volt de sensibilidad

Factor de amortiguimiento: ≥ 100 a 100 Hz con 4 Ω de energia

Sensibilitad de entrada: 100mV a 8.5 V RMS no balanceada

200 mV a 17 V RMS balanceada

Ganancia de entrada a linea lineal: 0 dB

Crossover integrado: Pasa bajo de 24 dB/octava

Voltaje operativo: 10 a 16 voltios

Fusibles: 80 A

Dimensiones (Largo x Ancho x Alto):15-13/16 x 9-1/4 x 1-7/8 pulg.

402 mm x 235 mm x 47 mm

Filtro subsónico: 24 dB/octava de 20 a 80 Hz

Intensificador de bajas: 0 a 12 dB a 45 Hz

Diagrams de connexion Espanol

1. Entrada. Los amplificadores Xtant Serie "A" tienen conexiones de entrada tipo RCA. Se;puede using fuentes conseedal de salute de 100 mV a 17 V. El ajuste correcto del voltaje se pueda consultar en la section "Entrada balanceada".
2. Salida. Estas conexiones tipo RCA envian señas de rango completo a amplificadores adiconiales. Esto elimina la necessities de usar connectores en Y.
3. Entrada balanceada. El interruptor de entrada balanceada tiene dos objetivos. El primero es contribuir a eliminar los ruidos inducidos en el trayecto de la sealsaislando la connexion a tierra. El segundo es fjjar el rango apropiado del voltaje de entrada:

Posión de apaquado: 100mV a 8 V

Posión de encendido: 200 mV a 17 V

1. Ganancia.Esta caracteristica se usa para sintonizar finalmente la sensibilities de entrada del amplificador con el nivel de salute de la fuente.
2. Control de Frequencia de crossover (Xover). Este control permite al usuario escoger el rango exacto de frequencies de pasa bajo que el amplificador va a procerar para lograr el mejor desempo possible. El extremo superior del rango de crossover se pueda selectionar de 40Hz a 120Hz a 24dB por octava.
   6 Intensificador de bajos.Esta caracteristica agrega hasta 12 dB de impacto de Frequencias bajo el Sistema de audio. El intensificador de bajos está centroidro en 45Hz .
3. Subsónica.Esta característica limita el extremo inferior de las Frequencias de眼看 que se envián a los subwoofoers. La característica subsónica Tiene un interruptor de encendido y apagado selectionable y una perilla de control paraajsar el extremo inferior del rango de眼看 bajo. El ajuste subsónico se pueda selectionar de 20 Hz a 80 Hz a 24 dB por octava.
4. RLC. Este puerto permite usar el control de nivel a distancia (RLC) optional Xtant. El RLC es un modulo de control de bajos que se pueda instalar enequalquier parte Dentro del vehiculo para hacer ajustes a distancia.
5. Conexión de bocinas. Se proportionsan dos juegos de terminales de bocinas para aplicaciones de woofer doble. Cuando conecte un solo woofer, use un solo juego de terminales de bocinas.
6. Terminales de alimentacion.Esta es la conexion principal de alimentacion del amplificador. El cable de alimentacion debe ser delismo calibre que el cable de conexion a tierra.

Tierra (GND). El cable de connexion a tierra se debe fjjar al metal desnudo del vehiculo.

REM. Para encender o apagar el amplificador, este terminal debe estar conectado al cable de "antenna electrica o a distancia" de la fuente.

+12 V. El cable de alimentación de esta conexión debe unirse primero a un fusible en linea y bajo al bajo positivo de la batería del vehiculo.

Advertencia: Se debe conectar un fusible exterior en linea con el cable de alimentacion a menos de 18 pulgadas de la bateria.
