Vielen Dank, dass Sie sich für einen Xtant-Verträger entschieden haben. Unser Konzept ist einfach und plausibel – je sorgfältiger bei der Konzipierung und dem Bau eines Verträgers vorgegangen wird, umso erstklassiger ist der Sound. Verträger sind unsere Leidenschaft, und wir tun alles, um ihre Erwartungen in Bezug auf Automobil-Audiosysteme zu übertraffen. Auf Sie wart ein bisher einmaliges Sound-Erlebnis. Um Ohnen die hochstmögliche Qualität anbieten zu konnen, setzen wir bei der Planung und Herstellung die besten Ingenieure und die hochwertigsten Materialien ein. Abgerundet werden unsere Systeme durch eine Vielzahl von Funktionen, ein radikales Design und eine kreative Systemeintegration.

Xtant-Produkte sind nur über die besten, spezialisierten Automobil-Audiohandler erhältlich. Für den Vertrieb der Xtant-Produkte wahren wir nur Handlser aus, denen eine hohe Qualität wichtig ist.itte beachten Sie, dass unsere hochwertigen Audio-Systeme nur von spezialisierten Fachleuten installment werden sollenen. Ihr Xtant-Handlder führt fachkundige Installationen durch und optimiert das System zu ihrer hochsten Zufriedenheit.

Wir geglöwnissen Sie zum Kauf dieser erstklassigen Mobil-Audiosystems - ob Sie im Autosound-Bereich tätig sind oder ganz einfach ein Kenner guter Musik sind - Sie haben eine ausgezeichnetete Wahl getroffen.

Wir freiuen uns auf die gute Zusammenarbeit und versichern Ihnen, dass Sie an Ihr System lange Freude haben werden!
Willkommen bei Xtant!

Technischer Kundendiens

Die Zufriedenheit unserer Kunden liegt uns am Herzen, Denn ohne zufriedene Kunden gabe es für uns keine Gegenwart und keine Zukunft. Unser Ziel ist es, Kundenbeziehungen aufzubauen, die auf Vertrauen und Respekt basieren - unsere Maxime bei allen Geschäftsbezehungen. Einfach der Beste Weg, um Geschäfte zu machen, bei denen beiden Seiten rundum zufrieden sind.

Alle Richtlinien und Verfahren von Xtant haben die Aufgabe, Ausfallzeiten und Unannehmlichkeiten im Falle eines Problems so gering wie möglich zu halten. Xtant unternimmt alle Anstrengungen, um beschädigte Geräte innerhalb von zwei (2) Arbeitstagen nach Erhalt zu reparieren und zurückzusenden.itte beachten Sie dazu, dass Wochenenden und Feiertage u. U. zu einer längeren Reparaturzeit führen können.

Wenn Sie technische Unterstützung und Informationen zu Xtant-Produkten oder zur Installation benötigen, setzen Sie sichitte mit unserer Kundenabteilung in Verbindung, die von Montag bis Freitag von 8.00 Uhr bis 17.00 Uhr für Sie erreichbar ist:

Telefon: [phone]

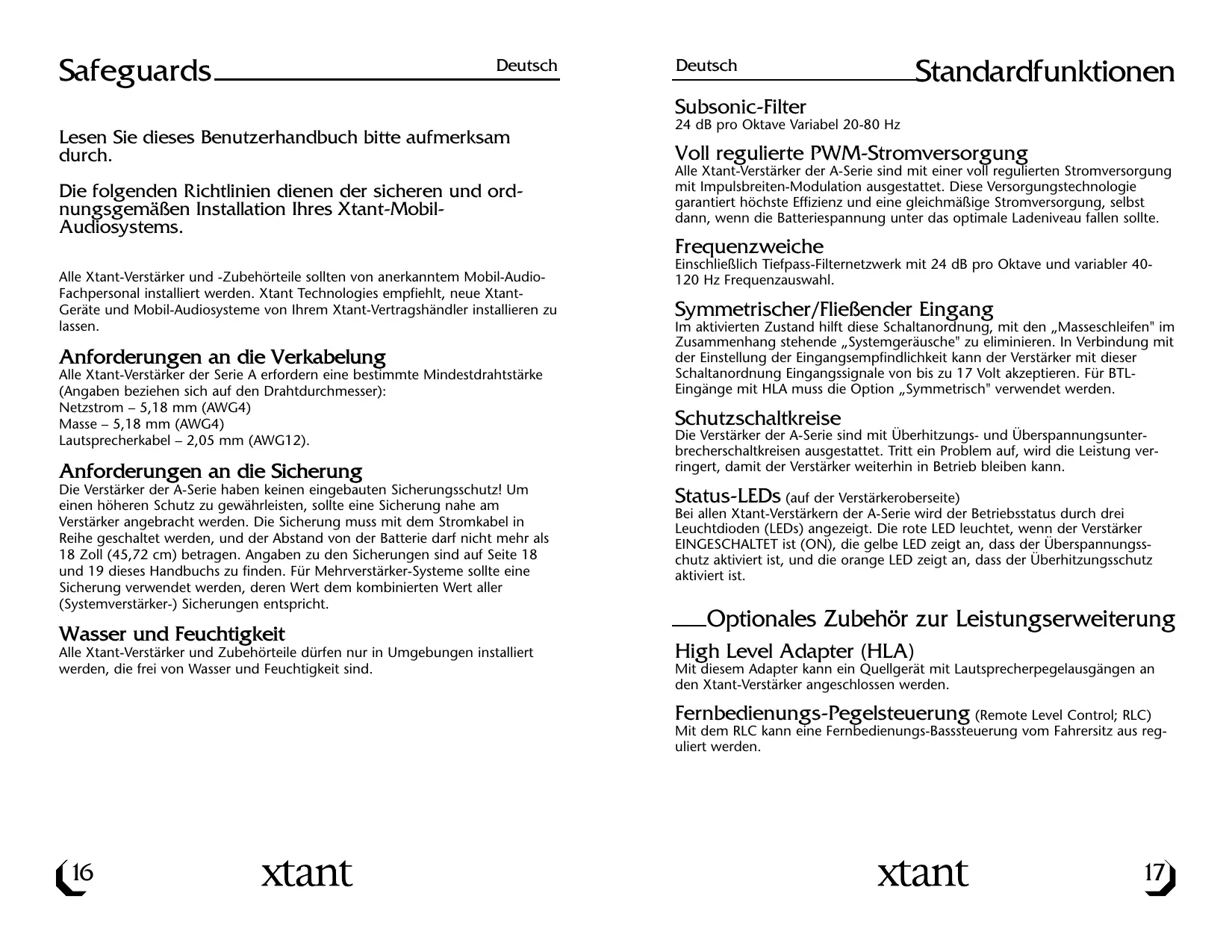

Lesen Sie theses Benutzerhandbuchitte aufmerksam durch.

Die folgenden Richtlinien dieren der sicheren und ordnungsgemäßen Installation Ihres Xtant-Mobil-Audiosystems.

Alle Xtant-Veränder und -Zubehörteile sollenn von anerkannten Mobil-Audio-Fachpersonal installiert werden. Xtant Technologies empfehl't, neue Xtant-Geräte und Mobil-Audiosysteme von Ihrhem Xtant-Vertragshändler installieren zu halten.

Anforderungen an die Verkabelung

Alle Xtant-Verstärke der Serie A erfordern eine bestimmte Mindestdrahtstärke (Angaben beziehen sich auf den Drahtdurchmesser):

Netzstrom - 5,18 mm (AWG4)

Masse - 5,18 mm (AWG4)

Lautsprecherkabel - 2,05 mm (AWG12).

Anforderungen an die Sicherung

Die Veränder der A-Serie haben keinen eingebauten Sicherungsschutz! Um einen hohenen Schutz zu gewährleisten, sollte eine Sicherung nahe am Veränder angebracht werden. Die Sicherung muss mit dem Stromkabel in Reihe gescheltet werden, und der Abstand von der Batterie darf nicht mehr als 18 Zoll (45,72cm) betragen. Angaben zu den Sicherungen sind auf Seite 18 und 19 these Handbuch zu finden. Für Mehrveränderer-Systeme sollene eine Sicherung verwendet werden, deren Wert dem kombinierten Wert aller (Systemveränderer-) Sicherungen entspricht.

Wasser und Feuchtigkeit

Alle Xtant-Veränder und Zubehrorteile)dürfen nur in Umgebungen installiert werden, die frei von Wasser und Feuchtigkeit sind.

Subsonic-Filter

24 dB pro Oktave Variabel 20-80 Hz

Voll regulierte PWM-Stromversorgung

Alle Xtant-Veränder der A-Serie sind mit einer voll regulierten Stromversorgung mit Impulsbreiten-Modulation ausgestattet. Diese Versorgungstechnologie garantiert hochste Effizienz und eine gleichmäßige Stromversorgung, selbst dann, wenn die Batteriespannung unter das optimale Ladeniveau fallen sollte.

Frequenzweiche

Einschließlich Tiefpass-Filternetzwerk mit 24 dB pro Oktave und variabler 40-120 Hz Frenzenauswahl.

Symmetrischer/Fließender Eingang

Im aktivierten Zustand hilft diese Schaltanordnung, mit den „Masseschleifen" im Zusammenhang stehende „Systemgeräusch" zu eliminieren. In Verbindung mit der Einstellung der Engangsempfindlichkeit kann der Veränderer mit dieser Schaltanordnung Eingangssignale von bis zu 17 Volt akzeptieren. Für BTL-Eingänge mit HLA muss die Option „Symmetrisch" verwendet werden.

Schutzschaltkreise

Die Verstärke der A-Serie sind mit Überhitzungs- und Überspannungsunterbrecherschaftkreisen ausgestattet. Tritt ein Problem auf, wird die Leistung verringert, damit der Verstärke weiterhin in Betrieb bleiben kann.

Status-LEDs (auf der Veränderk Oberseite)

Bei allen Xtant-Verstärkern der A-Serie wird der Betriebsstatus durch drei Leuchtdioden (LEDs) angezeigt. Die rote LED leuchtet, wenn der Verstärker EINGESCHALTET ist (ON), die gelbe LED zeigt an, dass der Überspannungsschutz aktiviert ist, und die orange LED zeigt an, dass der Überhitzungsschutz aktiviert ist.

-Optionales Zubehrzur Leistungserweiterung

Mit diesen Adapter kann ein Quellgerät mit Lautsprecherpegelausgängen an den Xtant-Verträker angeschlossen werden.

Fernbedienungs-Pegelsteuerung (Remote Level Control; RLC) Mit dem RLC kann eine Fernbedienungs-Basssteuerung vom Fahrersitz aus reguliert werden.

Xtant A3001 - Technische Daten Deutsch

Frequenzgang: 20 Hz bis 120 Hz +/- 1 dB

Anzahl der Kanäle: 1

Watt pro Kanal @ 4 Ω: 1 x 150

Watt pro Kanal @ 2 Ω: 1 x 300

Empfohlene Belastung: ≥ 2

Verzerrung (THD): ≤ 2%

Gemessen bei: 20 Hz bis 120 Hz Nennstrom, alle Kanäle betrieben 4 Ω

Signal-Rausch-Verhältnis: ≥ 100 dB

Gemessen bei: A- 20 kHz Rauschbandbreite @ 1 Volt Empfindlichkeit

Dämpfungsfaktor: ≥ 100 @ 100Hz mit 4 Belastung

Eingangsempfindlichkeit: 100mV bis 8,5 V RMS Nicht symmetrisch

200 mV bis 17 V RMS Symmetrisch

Eingangs-/Leitungsausgangsverständlung: 0 dB

Geräteinterne Frenzungwiche: 24 dB pro Oktave Tiefpass

Symmetrische Leitung: Geräteintern

Stromversorgung: Voll reguliert, Impulsbreiten-Modulation

Betriebsspannung: 10 bis 16 Volt

Benöttige Sicherung: 40 Ampere

Abmessungen (L xT x H): 295 mm x 235 mm x 47 mm

(11-5/8 x 9-1/4 x 1-7/8 Zoll)

Subsonic-Filter: 24 dB pro Oktave 20-80 Hz

Deutsch Xtant A6001- Technische Daten

Frequenzgang: 20 Hz bis 120 Hz +/- 1 dB

Anzahl der Kanäle: 1

Watt pro Kanal @ 4 Ω: 1 x 300

Watt pro Kanal @ 2 Ω: 1 x 600

Empfohlene Belastung: ≥ 2

Verzerrung (THD): ≤ 2%

Gemessen bei: 20 Hz bis 120 Hz Nennstrom, alle Kanäle betrieben 4 Ω

Signal-Rausch-Verhältnis: ≥ 100 dB

Gemessen bei: A- 20 kHz Rauschbandbreite @ 1 Volt Empfindlichkeit

Dämpfungsfaktor: ≥ 100@100Hz mit 4 Belastung

Eingangsempfindlichkeit:100 mV bis 8,5 V RMS Nicht symmetrisch

200 mV bis 17 V RMS Symmetrisch

Eingangs-/Leitungsausgangsverständlung: 0 dB

Geräteinterne Frenzungweiche: 24 dB pro Oktave Tiefpass

Symmetrische Leitung: Geräteintern

Stromversorgung: Voll reguliert, Impulsbreiten-Modulation

Betriebsspannung: 10 bis 16 Volt

Benöttige Sicherung: 80 Ampere

Abmessungen (L xT x H): 295 mm x 235 mm x 47 mm

(15-13/16 x 9-1/4 x 1-7/8 Zoll)

Subsonic-Filter: 24 dB pro Oktave 20-80 Hz

1. Eingang - Die Xtant-Verträger der A-Serie sind mit RCA-Eingangsanschlussen ausgestattet. Es können Quellgräte mit Ausgangssignalpegeln von 100mV - 17V verwendet werden. Informationen zur Einstellung der wichtigen Spanningspegel finden Abschnitt „Symmetrischer Eingang".
2. Ausgang - Diese RCA-Ausgangsanschlüsse senden Vollbereichssignale an zusätzliche Versteller und machen den Einsatz von Y-Anschlüssen überflüssig.
3. Symmetrischer Eingang - Der Schalter für den symmetrischen Eingang hat zwei Aufgaben: Zum einen eliminiert er im Signalweg erzeugte Gerausche, indem er die Signal-Masse isoliert, zum anderen dient er zur Einstellung des korrekten Eingangsspannungsbereichs: Aus-Position (Off): 100 mV-8 V Ein-Position (On): 200 mV-17 V
4. Verständung - Diese Funktion ermitteligt die Feineinstellung der Verständer-Eingangsempfindlichkeit an den Ausgangspegel des Quellgeräts.
5. Steuerung der Frenzen für die Frenzweichen – Mit Hilfe dieser Steuerung können die vom Verständiger wiedergegebenen Tiefpass-Frenzbereiche zur Optimierung der Gesamtleistung exakt eingestellt werden. Als Obergrenze des Frenzweichenbereichs können 40-120 Hz bei 24 dB pro Oktave eingestellt werden.
6. Bass Boost - These Funktion verstärkten die Niederfrequenzleistungsfähigkeit des Audio-Systems um bis zu 12 dB. Der Bass Boost hat eine Mittelfrequency von 45 Hz.
7. Subsonic - Diese Funktion beschrankt die Untergrenze der Tiefpass-Frenzen, die zu den Subwoofern gesendet werden. Die Subsonic-Funktion kann mit einem Schalter ein- und ausgeschaltet werden (On/Off) und verfügt über einen Steuerungsknopf, mit dem die Untergrenze des Tiefpassbereichs eingestellt werden kann. Die Subsonic-Funktion kann auf Werte zwischen 20-80 Hz bei 24 dB pro Oktave eingestellt werden.
8. RLC - An diesen Anschluss kann die optional verfügbar Xtant Fernbedienungs-Pegelsteuerung (Remote Level Control; RLC) angeschlossen werden. Die RLC ist ein Fernbedienungsmodul für die Basssteuerung, das an jeder beliebigen Stelle im Fahrzeug installiert werden kann.
9. Lautsprecheranschluss - Für Systeme mit zwei Woofern stehen zwei Sets mit Lautsprecheranschlüssen zur Verfugung. Beim Anschluss eines einzelnen Woofers sollte nur ein Set der Lautsprecheranschlüsse verwendet werden.
10. Stromanschlüsse - Der Haupt-Netzanschluss des Verständrikers. Netzkabel und Massekabel sollen den gleiche Mindestdrahtstärke (Drahtdurchmesser) haben.
    GND - Das von diesen Anschluss ausgehende Massekabel muss an ein blankes Metalteil am Fahrzeug angeschlossen werden.
    REM - Damit der Veränderer ein- und ausgeschalten werden kann, muss dieser Anschluss mit dem Kabel für die „Fernbedienung" oder „elektrische Antenne" des Quellgerats verbunden werden.
    +12V - Das von thisem Anschluss ausgehende Stromkabel muss an eine in Reihe gescheltete Sicherung und anschließend an den Pluspol der Fahrzeugbatterie angeschlossen werden.
    Warnhinweis: Eine zusätzliche Sicherung muss mit dem Stromkabel in Reihe geschlossen werden – der Abstand zwischen Sicherung und Batterie damit nicht mehr als 18 Zoll (45,72 cm) betragen.
