BEDIENUNGSANLEITUNG A4004 XTANT
Deutsch Willkommen 15
Sicherheitsvorkehrungen 16
Standardfunktionen/Optionale Upgrades 17
A2002 Technische Daten 18
A4004 Technische Daten 19
Schaltpläne 20
Vielen Dank, dass Sie sich für einen Xtant-Veränderer entschieden haben. Unser Konzept ist einfach und plausibel – je sorgfältiger bei der Konzipierung und dem Bau eines Veränderkers vorgegangen wird, umso erstklassiger ist der Sound. Veränderer sind unsere Leidenschaft, und wir tun alles, um ihre Erwartungen in Bezug auf Automobil-Audiosysteme zu übertreffen. Auf Sie wartet ein bisher einmaliges Sound-Erlebnis. Um Ohnen die hochstmögliche Qualität anbieten zu können, setzen wir bei der Planung und Herstellung die besten Ingenieure und die hochwertigsten Materialien ein. Abgerundet werden unsere Systeme durch eine Vielzahl von Funktionen, ein radikales Design und eine kreative Systemeintegration.
Xtant-Produkte sind nur über die besten, spezialisierten Automobil-Audiohändler erhältlich. Für den Vertrieb der Xtant-Produkte wahren wir nur Handler aus, denen eine hohe Qualität wichtig ist.itte beachten Sie, dass unsere hochwertigen Audio-Systeme nur von spezialisierten Fachleuten installiert werden sollenen. Ihr Xtant-Handler führt fachkundige Installationen durch und optimiert das System zu ihrer hochsten Zufriedenheit.
Wir beglückwünschen Sie zum Kauf theses erstklassigen Mobil-Audiosystems - ob Sie im Autosound-Bereich tätig sind oder ganz einfach ein Kenner gutter Musik sind - Sie haben eine ausgezeichnetete Wahl getroffen.
Wir freiuen uns auf die gute Zusammenarbeit und versichern Ihnen, dass Sie an Ihr System lange Freude haben werden!
Willkommen bei Xtant!
Technischer Kundendiens
Die Zufriedenheit unserer Kunden liegt uns am Herzen, Denn ohne zufriedene Kunden gabe es fur uns keine Gegenwart und keine Zukunft. Unser Ziel ist es, Kundenbeziehungen aufzubauen, die auf Vertrauen und Respekt basieren - unsere Maxime bei allen Geschäftsbziehungen. Einfach der Beste Weg, um Geschäfte zu machen, bei denen beiden Seiten rundum zufrieden sind.
Alle Richtlinien und Verfahren von Xtant haben die Aufgabe, Ausfallzeiten und Unannehmlichkeiten im Falle eines Problems so gering wie möglich zu halten. Xtant unternimmt alle Anstrengungen, um beschädigte Geräte innerhalb von zwei (2) Arbeitstagen nach Erhalt zu reparieren und zurückzusenden.itte beachten Sie bereits, dass Wochenenden und Feiertage u. U. zu einer längeren Reparaturzeit führen können.
Wenn Sie technische Unterstützung und Informationen zu Xtant-Produkten oder zur Installation benötigen, setzen Sie sichitte mit unserer Kundenabteilung in Verbindung, die von Montag bis Freitag von 8.00 Uhr bis 17.00 Uhr für Sie erreichbar ist:
Telefon: +1 (888) 449-8268

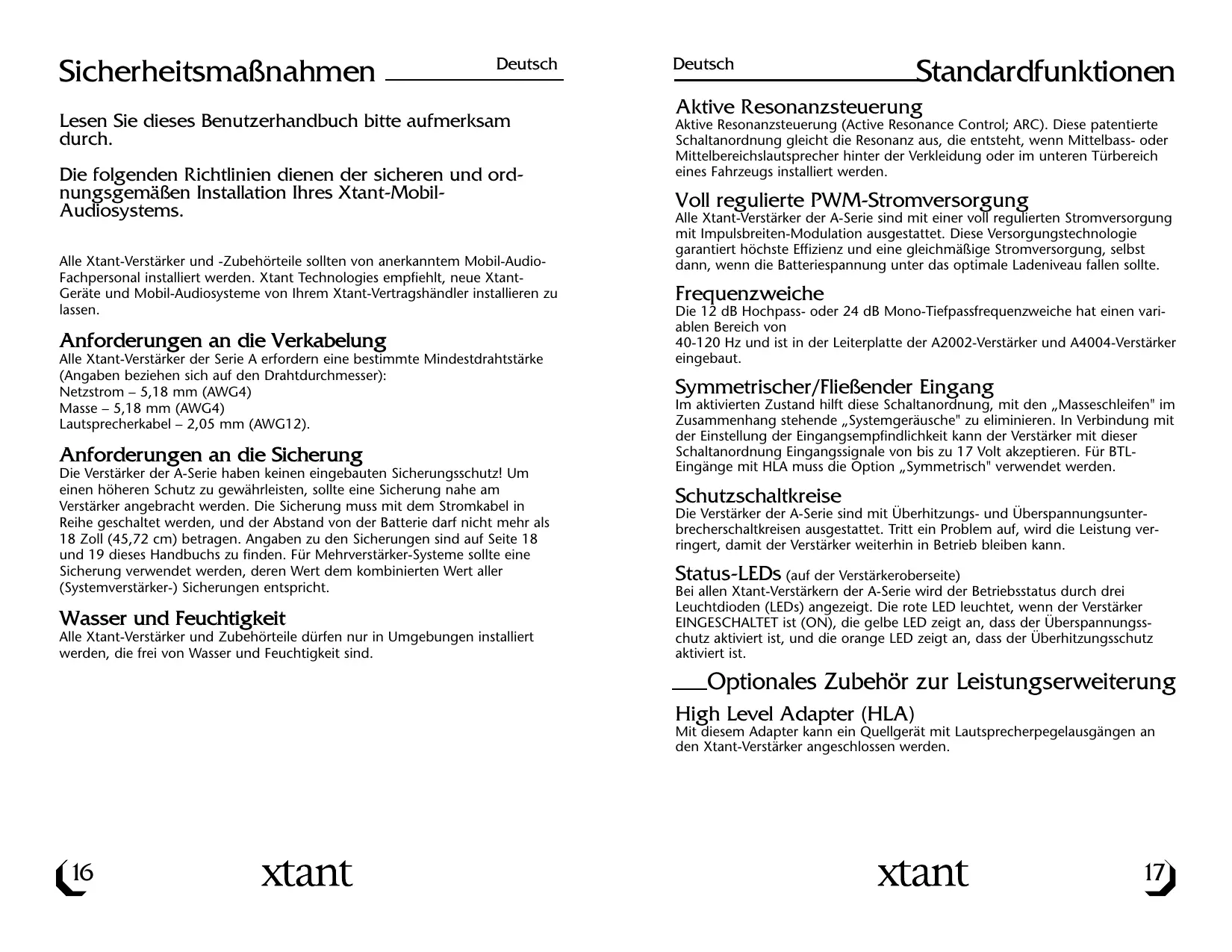

Lesen Sie diese Benutzerhandbuchitte aufmerksam durch.
Die folgenden Richtlinien dienen der sicheren und ordnungsgemäßen Installation Ihres Xtant-Mobil-Audiosystems.
Alle Xtant-Veränder und -Zubehörteile sollenn von anerkannten Mobil-Audio-Fachpersonal installiert werden. Xtant Technologies empfehl't, neue Xtant-Geräte und Mobil-Audiosysteme von Ihrhem Xtant-Vertragshandler installieren zu halten.
Anforderungen an die Verkabelung
Alle Xtant-Verstärke der Serie A erfordern eine bestimmte Mindestdrahtstärke (Angaben beziehen sich auf den Drahtdurchmesser):
Netzstrom - 5,18 mm (AWG4)
Masse - 5,18 mm (AWG4)
Lautsprecherkabel - 2,05 mm (AWG12).
Anforderungen an die Sicherung
Die Verstärker der A-Serie haben keinen eingebauten Sicherungsschutz! Um einen hohenen Schutz zu gewährleisten, sollte eine Sicherung nahe am Verstärker angebracht werden. Die Sicherung muss mit dem Stromkabel in Reihe geschaltet werden, und der Abstand von der Batterie darf nicht mehr als 18 Zoll (45,72 cm) betragen. Angaben zu den Sicherungen sind auf Seite 18 und 19 these Handbuchz zu finden. Für Mehrverstärker-Systeme sollene eine Sicherung verwendet werden, deren Wert dem kombinierten Wert aller (Systemverstärker-) Sicherungen entspricht.
Wasser und Feuchtigkeit
Alle Xtant-Veränderungen und Zubehörteile dürfen nur in Umgebungen installiert werden, die frei von Wasser und Feuchtigkeit sind.
Aktive Resonanzsteuerung
Aktive Resonanzsteuerung (Active Resonance Control; ARC). These patentierte SchaltanordnungGLEcht die Resonanz aus, die entstehen, wenn Mittelbass- oder Mittelbereichslautsprecher hinter der Verkleidung oder im unteren Türbereich eines Fahrzeugs installiert werden.
Voll regulierte PWM-Stromversorgung
Alle Xtant-Verträger der A-Serie sind mit einer voll regulierten Stromversorgung mit Impulsbreiten-Modulation ausgestattet. Diese Versorgungstechnologie garantiert hochste Effizienz und eine gleichmäßige Stromversorgung, selbst dann, wenn die Batteriespannung unter das optimale Ladeniveau fallen sollente.
Frequenzweiche
Die 12 dB Hochpass- oder 24 dB Mono-Tiefpassfrequenzwichte hat einen variablen Bereich von 40 - 120Hz und ist in der Leiterplatte der A2002-Veränderer und A4004-Veränderer eingebaut.
Symmetrischer/Fliebender Eingang
Im aktivierten Zustand hilft diese Schaltanordnung, mit den „Masseschleifen" im Zusammenhang stehende „Systemgeräutsche" zu eliminieren. In Verbindung mit der Einstellung der Eingangsempfindlichkeit kann der Veränder mit dieser Schaltanordnung Eingangssignale von bis zu 17 Volt akzeptieren. Für BTL-Eingänge mit HLA muss die Option „Symmetrisch" verwendet werden.
Schutzschaltkreise
Die Verträger der A-Serie sind mit Überhitzungs- und Überspannungsunterbrecherschaltkreisen ausgestattet. Tritt ein Problem auf, wird die Leistung verringert, damit der Verträger weiterhin in Betrieb bleiben kann.
Status-LEDs (auf der Veränderk Oberseite)
Bei allen Xtant-Verstärkern der A-Serie wird der Betriebsstatus durch drei Leuchtdioden (LEDs) angezeigt. Die rote LED leucht, wenn der Verstärker EINGESCHALTET ist (ON), die gelbe LED zeigt an, dass der Überspannungsschutz aktiviert ist, und die orange LED zeigt an, dass der Überhitzungsschutz aktiviert ist.
____Optionales Zubehrzur Leistungserweiterung
Mit diesen Adapter kann ein Quellgerät mit Lautsprecherpegelausgängen an den Xtant-Verträker angeschlossen werden.
Xtant A2002- Technische Daten Deutschland
Frequenzgang: 20 Hz bis 120Hz + / - 1 dB
Anzahl der Kanäle: 2
Watt pro Kanal @ 4 Ω: 2 × 50
Watt pro Kanal @ 2 Ω: 2 x 100
Überbrückt Mono @ 4 Ω: 1 x 200
Empfohlene Belastung: ≥ 2 Stereo/ ≥ 4 Überbrückt
Verzerrung (THD): ≤ .1%
Gemessen bei: 20 Hz bis 120 Hz Nennstrom, alle Kanäle betrieben 4 Ω
Signal-Rausch-Verhältnis: ≥ 100 dB
Gemessen bei: A- 20 kHz Rauschbandbreite @ 1 Volt Empfindlichkeit
Dämpfungsfaktor: ≥ 200 @ 100 Hz mit 4 Ω Belastung
Eingangsempfindlichkeit: 100mV bis 8,5 V RMS Nicht symmetrisch
200 mV bis 17 V RMS Symmetrisch
Eingangs-/Leitungsausgangsverständlung: 0 dB
Geräteinterne Frequenzweiche: 12 dB Hochpass/24 dB Mono-Tiefpass
Symmetrische Leitung: Geräteintern
Stromversorgung: Voll reguliert, Impulsbreiten-Modulation
Betriebsspannung: 10 bis 16 Volt
Benöttige Sicherung: 30 Ampere
Abmessungen (L xT x H): 295 mm x 235 mm x 47 mm
(11-5/8 x 9-1/4 x 1-7/8 Zoll)
ARC: 0-15 dB Pegeleinstellung
Deutsch Xtant A4004- Technische Daten
Frequenzgang: 20 Hz bis 120 Hz +/- 1 dB
Anzahl der Kanäle: 4
Watt pro Kanal @ 4 Ω: 4 x 50
Watt pro Kanal @ 2 Ω: 4 x 100
Überbrückt Mono @ 4 Ω: 2 x 200
Empfohlene Belastung: ≥ 2 Stereo/ ≥ 4 Überbrückt
Verzerrung (THD): ≤ .1%
Gemessen bei: 20 Hz bis 120 Hz Nennstrom, alle Kanäle betrieben 4 Ω
Signal-Rausch-Verhältnis: ≥ 100 dB
Gemessen bei: A- 20 kHz Rauschbandbreite @ 1 Volt Empfindlichkeit
Dämpfungsfaktor: ≥ 200 @ 100 Hz mit 4 Ω Belastung
Eingangsempfindlichkeit: 100mV bis 8,5 V RMS Nicht symmetrisch
200 mV bis 17 V RMS Symmetrisch
Eingangs-/Leitungsausgangsverständlung: 0 dB
Geräteinterne Frequenzwische: Vorn: 12 dB Hochpass, 40-120 Hz
Hinten: 12 dB Hochpass oder 24 dB Mono-Tiefpass, 40-120 Hz
Symmetrische Leitung: Geräteintern
Stromversorgung: Voll reguliert, Impulsbreiten-Modulation
Betriebsspannung: 10 bis 16 Volt
Benöttigte Sicherung: 60 Ampere
Abmessungen (L xT x H): 402 mm x 235 mm x 47 mm
(15-13/16 x 9-1/4 x 1-7/8 Zoll)
ARC: 0-15 dB Pegeleinstellung
- Eingang - Die Xtant-Veränder der A-Serie sind mit RCA-Eingangsanschlüssen ausgestattet. Es konnen Quellgeräte mit Ausgangssignalpegeln von 100mV - 17V verwendet werden.
Informationen zur Einstellung der richtigen Spannungspegel finden Sie in Abschnitt „Symmetrischer Eingang". - Ausgang - Diese RCA-Ausgangsanschlussende senden Vollbereichssignale an zusätzliche Versteller und machen den Einsatz von Y-Anschlüssen überflüssig.
- Symmetrischer Eingang - Der Schalter für den symmetrischen Eingang hat zwei Aufgaben: Zum einen eliminiert er im Signalweg erzeugte Gerausche, indem er die Signal-Masse isoliert, zum anderen dient er zur Einstellung des korrekten Eingangsspanningsbereichs: Aus-Position (Off): 100 mV-8 V Ein-Position (On): 200 mV-17 V
- Verständung - Diese Funktion ermitteligt die Feineinstellung der Verständer-Eingangsempfindlichkeit an den Ausgangspiegel des Quellgeräts.
- ARC - Die Aktive Resonanzsteuerung (Active Resonance Control; ARC) erhögt die Pegeleinstellung und reduziert die Resonanzfrequenzen im Inneren des Fahrzeugs, wodurch die Soundqualität des mittleren Bereichs verbessert wird. Drehen Sie den Steuerungsknopf entweder im Uhrzeitgensinn oder gegen den Uhrzeitigersinn, bis der Gesang des Musikkstücks im Mittelpunkt liegt und im Fahrzeuginneren zentriert ist. Der mittlere Bereich sollte sanft und detailiert klingen.
- Frequenzweichenschalter - Dieser Schalter dient zur Auswahr des gewürschten Frequenzbereichs, den der Verständner wiedergibt. Für den Ausgang konnen Hochpass, Tiefpass oder Vollbereich ausgewählt werden.
- Steuerung der Frenzen für die Frenzweichen – Mit Hilfe dieser Steuerung konnen die vom Versteller wiedergegebenen Tiefpass-oder Hochpass-Frequenzbereiche zur Optimierung der Gesamtleistung exakt eingestellt werden. Als Obergrenze des Tiefpass-Frequenzweichenbereichs konnen 40-120 Hz bei 24 dB pro Oktave bei einem Mono-Ausgang eingestellt werden. Als Untergrenze des Hochpass-Frequenzweichenbereichs konnen 40-120 Hz bei 12 dB pro Oktave bei einem Stereo-Ausgang eingestellt werden.
- Bass Boost - Diese Funktion verstärkt die Niederfrequenzleistungsfähigkeit des Audio-Systems um bis zu 12 dB. Der Bass Boost hat eine Mittelfrequency von 45 Hz.
- Lautsprecheranschluss - Diese Ausgangsanschlüsse sind einzel markiert, damit der korrekte Lautsprecheranschluss gewährleistet wird. Wird der Versteller überbrukt, solle nur der linke positive und der rechte negative Anschluss verwendet werden. Warnhinweis: Den Versteller nicht mit einer Impedanz von weniger als 4 Ohm überbrücken.
- Stromanschlüsse - Der Haupt-Netzanschluss des Verständkorders. Netzkabel und Massekabel sollen den gleiche Mindestdrahtstärke (Drahtdurchmesser) haben.
GND - Das von diesen Anschluss ausgehende Massekabel muss an ein blankes Metalteil am Fahrzeug angeschlossen werden.
REM - Damit der Veränderer ein- und ausgeschalten werden kann, muss dieser Anschluss mit dem Kabel für die „Fernbedienung" oder „elektrische Antenne" des Quellgerats verbunden werden.
+12V - Das von diesen Anschluss ausgehende Stromkabel muss an eine in Reihe geschaltete Sicherung und anschließend an den Pluspol der Fahrzeugbatterie angeschlossen werden.
Warnhinweis: Eine zusätzliche Sicherung muss mit dem Stromkabel in Reihe geschaltet werden – der Abstand zwischen Sicherung und Batteriearfand nicht mehr als 18 Zoll (45,72cm) betragen.
