Type de produit	Caisson de basse (subwoofer) 12 pouces
Marque	XTANT
Modèle	A1240A
Impédance	4 Ohms
Puissance RMS	250 Watts
Sensibilité	86,1 dB (1W/1m)
Réponse en fréquence	30 - 150 Hz
Diamètre de la bobine mobile	2,0 pouces (50,8 mm)
Poids de l'aimant	33 oz (936 g)
Masse mobile totale	168,7 g
Fréquence de résonance (Fs)	27,5 Hz
Facteur de qualité total (Qts)	0,70
Volume d'équivalence (Vas)	3,01 ft³ (85,2 l)
Excursion linéaire (Xmax)	9,4 mm
Matériau du cône	Polypropylène chargé de mica avec finition aluminium
Type de suspension	NBR monobloc avec joint
Diamètre de montage	11 pouces (279,4 mm)
Diamètre total	12 7/16 pouces (315,9 mm)
Profondeur de montage	5 11/16 pouces (144,5 mm)
Profondeur totale	6 1/8 pouces (155,6 mm)
Garantie	1 an limitée

FOIRE AUX QUESTIONS - A1240A XTANT

Comment choisir le caisson adapté pour ce subwoofer ?

Consultez les recommandations d'enceinte dans la notice : caisson scellé (1-2 ft³), ventilé (2-3 ft³) ou passe-bande. Utilisez les volumes nets indiqués.

Quelle puissance d'amplificateur recommandez-vous ?

L'amplificateur doit délivrer entre 50 et 250 Watts RMS sous 4 Ohms pour des performances optimales sans endommager le haut-parleur.

Comment installer le subwoofer dans un véhicule ?

Assurez-vous que le caisson est solidement fixé. Respectez les dimensions de montage : diamètre 279 mm, profondeur 144 mm. Utilisez des câbles de bonne section.

Quels sont les types d'enceinte recommandés ?

Les types d'enceinte recommandés sont : scellé, ventilé ou passe-bande. Les volumes et réglages sont fournis dans la notice technique.

Comment entretenir le subwoofer ?

Évitez l'humidité et la poussière. Nettoyez le cône avec un chiffon doux et sec. Ne touchez pas la membrane avec des objets pointus.

Que faire si le son est déformé ?

Vérifiez l'alimentation, les câbles et le réglage de l'amplificateur. Assurez-vous que l'impédance est correcte (4 Ohms). Réduisez le volume pour éviter l'écrêtage.

Quelle est la garantie de ce produit ?

Garantie limitée d'un an contre les défauts de matériaux et de fabrication. Valable pour l'acheteur original avec preuve d'achat.

Puis-je utiliser ce subwoofer dans une enceinte domestique ?

Oui, mais il est conçu pour l'automobile. Adaptez l'enceinte aux volumes recommandés. Assurez-vous que l'amplificateur est adapté (4 Ohms).

Quelles sont les dimensions précises pour le montage ?

Diamètre de montage 279 mm, diamètre total 316 mm, profondeur de montage 144 mm, profondeur totale 156 mm.

Comment brancher plusieurs subwoofers ?

Si vous utilisez plusieurs subwoofers, respectez l'impédance totale. Par exemple, deux subwoofers de 4 Ohms en parallèle donnent 2 Ohms, vérifiez que l'amplificateur supporte cette charge.

MODE D'EMPLOI A1240A XTANT

xtant

A1240A Technical Data Report - Xtant A Series 12" 4 Ohm Subwoofer

• Folded Window Basket - Canastilla en ventana dovlada - Chassis embouti et replie - Gefalteter Fensterkorbo
• Strontium Ferrite Magnet - Imán de ferrita de estroncio - Structure magnétique en strontium - Strontiumferritmagnet
• Spider Plateau Venting - Ventilación de la planta de la pieza de centrodo - Aération plateau à croisillons - Zentriermembranplateau-Entlüftung
  CNC machined steel front plate - Plato Delantero CNC de Acero Maquinado - Plaque d'avant en acier CNC faconné à la machine - CNC-bearbeitete Vorderplatte aus Stahl
  Hot pressed, Polycotton spider - Circuito de SuspENSION de Polialgodon, prensado al calor - Spider de polyester et cotton, laminate et pressé chaud - Warmgepressste Polycotton-Suspensionen
• Tortional Mechanical Suspension - Suspension Mecánica a la Torsión - Suspension de torsión mécanique - Mechanische Torsionssuspension
  Mica-filled polypropylene cone, with aluminum finish - Cono de aleacion de Polipropileno con Mica - Cone polypropylene rempli de mica - Mika-gefullter Polypropylen-Schaltrichter mit Aluminiumüberzug
• Extended Pole Piece - Pieza polar extendida - Morceau polaire etendu - Erweitert Stabile
  One piece NBR Surround and Gasket - Juntas y Amortiguation NBR de una sola pieza - NBR d'une seule piece son surround et joint - BAK Umfeld (Surround) und Dichtung aus einem Guss

Specifications

Free Air Resonance	Fs	27.5		Resonancia de atmósfera libre - Résonance à l'air libre - Free Air-Resonanz
Volume Acoustic Suspension	Vas	3.01 Ft³	(85.2 l)	Volumen de suspENSION acústica - Suspension acoustique du volume - Äquivalenzvolumen
Total Q	Qts	.70		O total - O totale - Gesamtgüte
Electrical Q	Qes	.84		O éclictrica - O électrique - Elektrische Güte
Mechanical Q	Qms	4.11		O mecanica - O mecanique - Mechanische Güte
DC Resistance	Re	3.13 Ohm		Resistencia de CC - Résistance c.c. - Gleichstromwiderstand
Linear Excursion (One Way)	Xmax	.370"	(9.4 mm)	Excursion lineal (unidirectional) - Course linéaire (unidirectionnelle) - Lineare Auslenkung (eine Richtung)
Effective Piston Diameter	D	10.440"	(.2652 m)	Diétrtofectivo del pistón - Diametre utile du piston - Effektiver Kolbendurchmesser
RMS Power Handling	RMS	250 Watts		Potência Tmaxima efetiva - Gestion puissance efficace - Nennbelastbarkeits-Effektivwert
Recommended Amplifier Power	RMS	50-250 Watts		Potência de amplificacion recommendada - Puisance recommandee - Empföhne verstellerleistung
Sensitivity 1W/1m	SPlo	86.1 dB		Sensibilitad - Sensibilité - Empfindlichkeit
Reference Efficiency	No	0.20%		Eficiência de referencia - Rendiment de referencia - Bezugswirkungsgrad
Frequency Response		30-150Hz		Respuesta de frequência - Réponse en fréquence - Frequenzgang
Voice Coil Inductance	Le	1.9 mH		Inductancia de la bobina movable - Inductance de la bobine mobile - Schwingspuleninduktivität
Gap Height		.314"	(8.0 mm)	Altura del espacio - Hauteur du dégagement - Abstandshöhe
Voice Coil Height		.961"	(24.4 mm)	Altura de la bobina movable - Hauteur de la bobine mobile - Schwingspulenhöhe
Voice Coil Diameter		2.0"	(50.8 mm)	Diétrtof Dobina movable - Diametre du Bobine mobile - Schwingspuledurchmesser
Magnet Weight		33 oz	(936 g)	Imán - Aimant - Magnet
Motor Force	BL	10.42 Tm		Fuerza motriz - Force du moteur - Schwungskraft
Compliance	Cms	.199 mm/N		Cumpilmente - Conformité - Compliance
Total Moving Mass	Mms	168.7 g		Masa total en Movimiento - Masse totale en déplacement - Gesamte bewegte Masse
Moving Mass of Driver	Mmd	161.2 g		Masa en Movimiento del altavoz - Masse en déplacement de l'étage d'attaque - Bewegte Masse des Subwoofoers
Suspension Losses	Rms	7.08		Pérdidas de suspisión - Pertes de suspension - Aufhängungsverlust
Effective Surface Area	Sd	85.6 in²	(.0552m²)	Área superficial efectiva - Surface utile - Wirksame Oberfläche
Mounting Diameter		11"	(279.4 mm)	Diétrtof montaje - Diametre de montage - Einbaudurchmesser
Overall Diameter		12 7/16"	(315.9 mm)	Diétrtof total - Diametre global - Gesamtdurchmesser
Mounting Depth		5 11/16"	(144.5 mm)	Profundidad de montaje - Profondeur de montage - Einbautiefe
Overall Depth		6 1/8"	(155.6 mm)	Profundidad total - Profondeur globale - Gesamttiefe
Speaker Displacement (Inside Box)		190in²	(3.1 l)	Desplazamente del altavoz (caja interior) - Déplacement du haut-parleur (à l'intérieur de la boîte) - Lautsprecherverdrengung (im Gehäuse)
Speaker Displacement (Outside Box)		140in²	(2.3 l)	Desplazamente del altavoz (caja exterior) - Déplacement du haut-parleur (à l'estérieur de la boîte) - Lautsprecherverdrengung (außerhalb des Gehäuses)

xtant

A1240A Technical Data Report

Xtant A Series 12" 4 Ohm Subwoofer

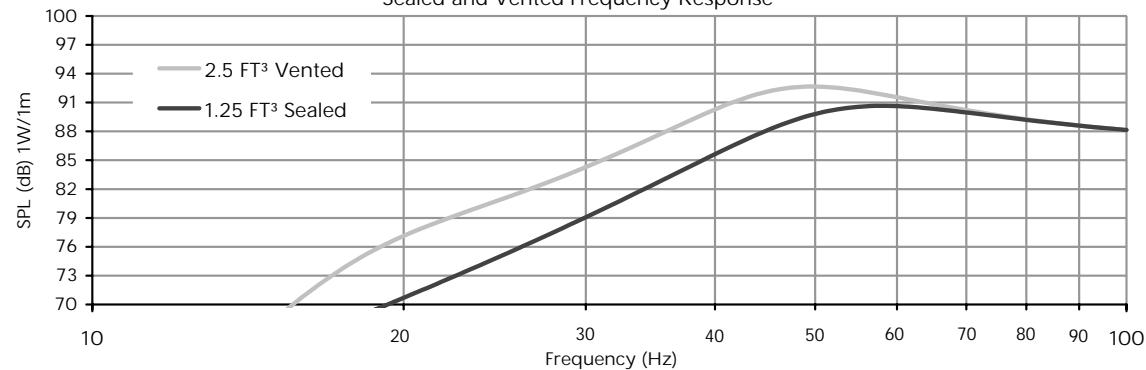

Sealed and Vented Frequency Response

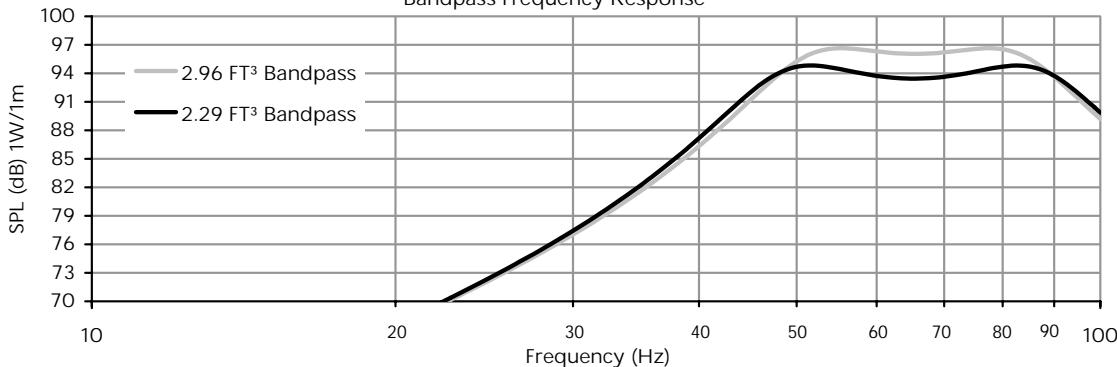

Bandpass Frequency Response

SEATED ENCLOSURE

Enclosure Volume	1.00 Ft3(28.3 l)	1.25 Ft3(35.4 l)	1.50 Ft3(42.5 l)	1.75 Ft3(49.6 l)	2.00 Ft3(56.6 l)	Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen
F3	43 Hz	39 Hz	35 Hz	33 Hz	33 Hz	F3
Ripple	2.67dB	2.51dB	2.32dB	2.15dB	1.99dB	Ondulación - Ondulation - Welligkeit
Qtc	1.44	1.32	1.23	1.17	1.12	Qtc
Net Volume	.92 Ft3(26.0 l)	1.17 Ft3(33.1 l)	1.42 Ft3(40.2 l)	1.67 Ft3(47.3 l)	1.92 Ft3(54.3 l)	Volumen neto - Volume net - Nettovolumen
Driver Volume	.08 Ft3(2.3 l)	.08 Ft3(2.3 l)	.08 Ft3(2.3 l)	.08 Ft3(2.3 l)	.08 Ft3(2.3 l)	Volumen del altavoz - Volume de l'étage d'attaque - Subwooervolumen
Excursion Limited SPL	114dB	114dB	113dB	112dB	111dB	Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel
Excursion Limited Power	250 Watts	250 Watts	250 Watts	225 Watts	203 Watts	Potencia de excursión limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung
VENTED ENCLOSURE
Enclosure Volume	2.00 Ft3(56.6 l)	2.25 Ft3(63.7 l)	2.50 Ft3(70.8 l)	2.75 Ft3(77.9 l)	3.00 Ft3(85.0 l)	Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen
Vent Dimensions	4"x14.5"	4"x13.75"	4"x13"	4"x12.5"	4"x12"	Dimensiones de las aberturas de ventilación - Dimensions de l'enceinte - Entlüftungsabmessungen
F3	34 Hz	33 Hz	31 Hz	28 Hz	28 Hz	F3
Tuning Frequency	33 Hz	31 Hz	30 Hz	29 Hz	28 Hz	Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequency
Ripple	4.60dB	4.57dB	4.53dB	4.45dB	4.37dB	Ondulación - Ondulation - Welligkeit
Net Volume	1.81 Ft3(51.1 l)	2.06 Ft3(58.4 l)	2.32 Ft3(65.7 l)	2.57 Ft3(72.9 l)	2.83 Ft3(80.0 l)	Volumen neto - Volume net - Nettovolumen
Driver Volume	.08 Ft3(2.3 l)	.08 Ft3(2.3 l)	.08 Ft3(2.3 l)	.08 Ft3(2.3 l)	.08 Ft3(2.3 l)	Volumen del altavoz - Volume de l'étage d'attaque - Subwooervolumen
Vent Volume	.11 Ft3(3.2 l)	.11 Ft3(3.0 l)	.10 Ft3(2.8 l)	.10 Ft3(2.7 l)	.09 Ft3(2.6 l)	Volumen de las aberturas de ventilación - Volume d'aération - Entlüftungsvolumen
Excursion Limited SPL	116dB	116dB	116dB	115dB	115dB	Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel
Excursion Limited Power	250 Watts	250 Watts	250 Watts	250 Watts	250 Watts	Potencia de excursión limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung

BANDPASS ENCLOSURE (S - 0.5)

Enclosure Volume	2.06 Ft3(58.3 l)	2.16 Ft3(61.2 l)	2.29 Ft3(64.9 l)	2.47 Ft3(70.0 l)	2.73 Ft3(77.3 l)	Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen
Bandpass	51 - 108	46 - 103	43 - 99	37 - 94	32 - 89	Paso de banda - Bande passante - Bandpass
Bandpass Gain	9.5dB	8.4dB	7.2dB	5.9dB	4.4dB	Amplificación del paso de banda - Gain de bande passante - Bandpassverständigung
Vent Dimensions	(2)4"x4"	(2)4"x5"	(2)4"x6.5"	(2)4"x8.5"	(2)4"x11.25"	Dimensiones de las aberturas de ventilación - Dimensions de l'enceinte - Entlüftungsabmessungen
Tuning Frequency	75 Hz	70 Hz	65 Hz	60 Hz	55 Hz	Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz
Ripple	1.25dB	1.31dB	1.38dB	1.44dB	1.51dB	Ondulación - Ondulation - Welligkeit
Sealed Volume	.46 Ft3(13.1 l)	.54 Ft3(15.3 l)	.65 Ft3(18.3 l)	.79 Ft3(22.5 l)	1.01 Ft3(28.7 l)	Volumen sellado - Volume hermétique - Geschlossenes Volumen
Vented Volume	1.46 Ft3(41.5 l)	1.46 Ft3(41.5 l)	1.46 Ft3(41.5 l)	1.46 Ft3(41.5 l)	1.46 Ft3(41.5 l)	Volumen ventilado - Volume aéré - Ventiliertes Volumen
Driver Volume	.08 Ft3(2.3 l)	.08 Ft3(2.3 l)	.08 Ft3(2.3 l)	.08 Ft3(2.3 l)	.08 Ft3(2.3 l)	Volumen del altavoz - Volume de l'étage d'attaque - Subwooervolumen
Vent Volume	.05 Ft3(1.5 l)	.07 Ft3(2.0 l)	.09 Ft3(2.7 l)	.13 Ft3(3.6 l)	.17 Ft3(4.9 l)	Volumen de las aberturas de ventilación - Volume d'aération - Entlüftungsvolumen
Excursion Limited SPL	120dB	119dB	118dB	116dB	115dB	Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel
Excursion Limited Power	250 Watts	250 Watts	250 Watts	250 Watts	247 Watts	Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung

BANDPASS ENCLOSURE (S - 0.6)

Enclosure Volume	2.82 Ft3(79.9 l)	2.96 Ft3(83.8 l)	3.15 Ft3(89.2 l)	3.40 Ft3(96.3 l)	3.78 Ft3(107.0 l)	Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen
Bandpass Bandpass Gain	51 - 96	47 - 91	42 - 87	36 - 82	33 - 77	Paso de banda - Bande passante - Bandpass
Vent Dimensions	10.9dB	9.8dB	8.6dB	7.3dB	5.8dB	Amplificación del paso de banda - Gain de bande passante - Bandpassverständigung
Tuning Frequency	(3)4"x4.5"	(3)4"x6"	(3)4"x8"	(3)4"x10.5"	(3)4"x13.75"	Dimensiones de las aberturas de ventilación - Dimensiones de l'enceinte - Entlüftungsabmessungen
Ripple	.55dB	.58dB	.63dB	.67dB	.71dB	Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz
Sealed Volume	.54 Ft3(15.4 l)	.64 Ft3(18.2 l)	.78 Ft3(22.0 l)	.97 Ft3(27.5 l)	1.27 Ft3(35.9 l)	Ondulación - Ondulation - Welligkeit
Vented Volume	2.11 Ft3(59.7 l)	2.11 Ft3(59.7 l)	2.11 Ft3(59.7 l)	2.11 Ft3(59.7 l)	2.11 Ft3(59.7 l)	Volumen sellado - Volume hermétique - Geschlossenes Volumen
Driver Volume	.08 Ft3(2.3 l)	.08 Ft3(2.3 l)	.08 Ft3(2.3 l)	.08 Ft3(2.3 l)	.08 Ft3(2.3 l)	Volumen ventilado - Volume aéré - Ventilliertes Volumen
Vent Volume	.09 Ft3(2.6 l)	.13 Ft3(3.7 l)	.18 Ft3(5.1 l)	.24 Ft3(6.8 l)	.32 Ft3(9.1 l)	Volumen del altavoz - Volume de l'étage d'attaque - Subwoofervolumen
Excursion Limited SPL	121dB	120dB	118dB	117dB	115dB	Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel
Excursion Limited Power	250 Watts	250 Watts	250 Watts	250 Watts	213 Watts	Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung

One Year Limited Warranty

XTANT A Series Woofers purchased in the United States from an authorized XTANT dealer are guaranteed against defects in material and workmanship for a period of ONE YEAR, if consumer installed, from the date purchased by the end user, and limited to the original retail purchaser of the product. Product found to be defective during that period will be repaired or replaced by XTANT at no charge. This warranty is void if it is determined that unauthorized parties have attempted repairs or alterations of any nature. Warranty does not extend to cosmetics or finish. Before presuming a defect is present in the product, be certain that all related equipment and wiring is functioning properly. XTANT disclaims any liability for other incurred damages resulting from product defects. Any expenses incurred in the removal and reinstallation of products are not covered by this warranty. XTANT's total liability will not exceed the purchase price of the product. If a defect is present, your authorized XTANT dealer may be able to effect repairs. Proof of purchase is required when requesting service, so please retain your sales receipt and take a moment to register your warranty on line @ xtant.com.
