| Type d'appareil | Caisson de basse |
| Impédance | 4 Ohms |
| Réponse en fréquence | Non précisé |
| Volume acoustique | Non précisé |
| Suspension | Suspension acoustique |
| Diamètre du haut-parleur | Non précisé |
| Puissance nominale | Non précisé |
| Puissance maximale | Non précisé |
| Rendement | Non précisé |
| Fréquence de résonance | Non précisé |
| Diamètre de la bobine mobile | Non précisé |
| Type de bobine mobile | Non précisé |
| Matériau de la membrane | Non précisé |
| Poids | Non précisé |
| Dimensions (L x H x P) | Non précisé |
| Montage | Non précisé |
| Type de suspension mécanique | Suspension mécanique torsionnelle |
| Type de bobinage | Bobinage en parallèle |
FOIRE AUX QUESTIONS - A1240 XTANT
Quel est le type d'alimentation requis pour le XTANT A1240 ?
Le XTANT A1240 nécessite une alimentation de 12 volts avec une capacité suffisante pour gérer la puissance de l'appareil.
Comment installer le XTANT A1240 dans mon véhicule ?
Pour installer le XTANT A1240, suivez les instructions du manuel d'utilisation, en veillant à connecter correctement les câbles d'alimentation et de signal.
Que faire si le XTANT A1240 ne s'allume pas ?
Vérifiez d'abord les connexions d'alimentation, assurez-vous que le fusible n'est pas grillé et que la batterie de votre véhicule est en bon état.
Comment régler la qualité du son sur le XTANT A1240 ?
Utilisez les contrôles de tonalité et de volume situés sur l'appareil pour ajuster la qualité du son selon vos préférences.
Le XTANT A1240 est-il compatible avec tous les types de haut-parleurs ?
Le XTANT A1240 est compatible avec la plupart des haut-parleurs, mais vérifiez les spécifications de puissance pour vous assurer d'une bonne correspondance.
Comment résoudre les problèmes de distorsion audio avec le XTANT A1240 ?
Réduisez le volume et vérifiez les réglages de l'égaliseur. Assurez-vous également que les haut-parleurs ne sont pas sous-alimentés ou surchargés.
Y a-t-il une garantie pour le XTANT A1240 ?
Oui, le XTANT A1240 est généralement couvert par une garantie limitée. Consultez le manuel ou le site du fabricant pour plus de détails.
Comment effectuer une mise à jour du firmware du XTANT A1240 ?
Visitez le site web du fabricant pour télécharger le dernier firmware et suivez les instructions pour mettre à jour l'appareil.
Questions des utilisateurs sur A1240 XTANT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Caisson de basse au format PDF gratuitement ! Retrouvez votre notice A1240 - XTANT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil A1240 de la marque XTANT.
MODE D'EMPLOI A1240 XTANT
xtant
A1240 Technical Data Report - Xtant A Series 12" 4 Ohm Subwoofer
One piece NBR Surround and Gasket - Juntas y Amortiguation NBR de una sola pieza - NBR d'une seule piece son surround et joint - BAK Umfeld (Surround) und Dichtung aus einem Guss
- Mica-filled polypropylene cone - Cono de aleación de Polipopileno con Mica (carbon), - Cone polypropylene rempli de mica - Mika-gefüllter Polypropylen-Schalltrichter
Gloss black Machined Cone and Dustcap - Cono y Cubierta Guardapolvo Maquinados al Negro Brillante - Cone noir lustra faconné à la machine - Maschinell polierter schwarzer Schaltrichter und Staubkappe
CNC machined steel front plate - Plato Delantero CNC de Acero Maquinado - Plaque d'avant en acier CNC faconné à la machine - CNC-bearbeitete Vorderplatte aus Stahl
Hot pressed, Polycotton spider - Circuito de SuspENSION de Polialgodon, prensado al calor - Spider de polyester et cotton, laminé et pressé chaud - Warmgepresste Polycotton-Suspensionen
- Tortional Mechanical Suspension - Suspension Mecánica a la Torsión - Suspension de torsion mécanique - Mechanische Torsionssuspension
Specifications
| Free Air Resonance | Fs | 29.7 | Resonancia de atmósfera libre - Résonancia à l'air libre - Free Air-Resonanz | |
| Volume Acoustic Suspension | Vas | 2.77 Ft^3 | (78.4 l) | Volumen de suspENSION acústica - Suspension acoustique du volume - Áquivalenzvolumen |
| Total Q | Qts | .66 | Q total - Q totale - Gesamtgute | |
| Electrical Q | Qes | .73 | Q electrónica - Q électrique - Elektrische Güte | |
| Mechanical Q | Qms | 6.84 | Q mecánica - Q mecánique - Mechanische Güte | |
| DC Resistance | Re | 3.28 Ohm | Resistencia de CC - Résistance c.c. - Gleichstromwiderstand | |
| Linear Excursion (One Way) | Xmax | .370" | (9.4 mm) | Excursion lineal (unidirectional) - Course linéaire (unidirectionnelle) - Lineare Auslenkung (eine Richtung) |
| Effective Piston Diameter | D | 10.250" | (.2604 m) | Diámetro efectivo del pistón - Diametre utile du piston - Effektiver Kolbendurchmesser |
| RMS Power Handling | RMS | 250 Watts | Potenciamaximum efctiva - Gestion puissance efficace - Nennbelastbarkeits-Effektivwert | |
| Total Power Handling | Total | 500 Watts | Potenciamaximum total - Gestion puissance totale - Nennbelastbarkeits-Gesamtwert | |
| Sensitivity 1W/1m | SPLo | 87.1 dB | Sensibilitad - Sensilité - Empfindlichkeit | |
| Reference Efficiency | No | 0.27% | Eficiência de referencia - Rendiment de reférie - Bezugswirkungsgrad | |
| Frequency Response | 30-150Hz | Respuesta de frequência - Réponse en fréquence - Frequenzgang | ||
| Voice Coil Inductance | Le | 1.8 mH | Inductancia de la bobina móvil - Inductance de la bobine mobile - Schwingspuleninduktività | |
| Gap Height | .314" | (8.0 mm) | Altura del espacio - Hauteur du dégagement - Abstandshöhe | |
| Voice Coil Height | .961" | (24.4 mm) | Altura de la bobina movable - Hauteur de la bobine mobile - Schwingspulenhöhe | |
| Voice Coil Diameter | 2.0" | (50.8 mm) | Diámetro del Bobina movable - Diametre du Bobine mobile - Schwingspuledurchmesser | |
| Magnet Weight | 33 oz | (936 g) | Imán - Aimant - Magnet | |
| Motor Force | BL | 11.05 Tm | Fuerza motriz - Force du moteur - Schwungkraft | |
| Compliance | Cms | .197 mm/N | Cumplimiento - Conformité - Compliance | |
| Total Moving Mass | Mms | 145.7 g | Masa total en Movimiento - Masse totale en déplacement - Gesamte bewegte Masse | |
| Moving Mass of Driver | Mmd | 138.6 g | Masa en movimiento del altovoz - Masse en déplacement de l'étage d'attaque - Bewegte Masse des Subwoofoers | |
| Suspension Losses | Rms | 3.98 | Pérdidas de suspisión - Pertes de suspension - Aufhängungsverlust | |
| Effective Surface Area | Sd | 82.5 in^2 | (.0532m^2) | la rea superficial effectiva - Surface utile - Wirksame Oberfläche |
| Mounting Diameter | 11" | (279.4 mm) | Diámetro de montaje - Diametre de montage - Einbaudurchmesser | |
| Overall Diameter | 12 7/16" | (315.9 mm) | Diámetro total - Diametre global - Gesamtdurchmesser | |
| Mounting Depth | 5 11/16" | (144.5 mm) | Profundidad de montaje - Profondeur de montage - Einbautiefe | |
| Overall Depth | 6 1/8" | (155.6 mm) | Profundidad total - Profondeur globale - Gesamttiefe | |
| Speaker Displacement (Inside Box) | 190in^2 | (3.1 l) | Desplazimiento del altovoz (caja interior) - Déplacement du haut-parleur (à l'intérieur de la boîte) - Lautsprecherverträging (im Gehäuse) | |
| Speaker Displacement (Outside Box) | 140in^2 | (2.3 l) | Desplazimiento del altovoz (caja exterior) - Déplacement du haut-parleur (à l'estérieur de la boîte) - Lautsprecherverträging (außerhalb des Gehäuses) | |
xtant
A1240 Technical Data Report
Xtant A Series 12" 4 Ohm Subwoofer

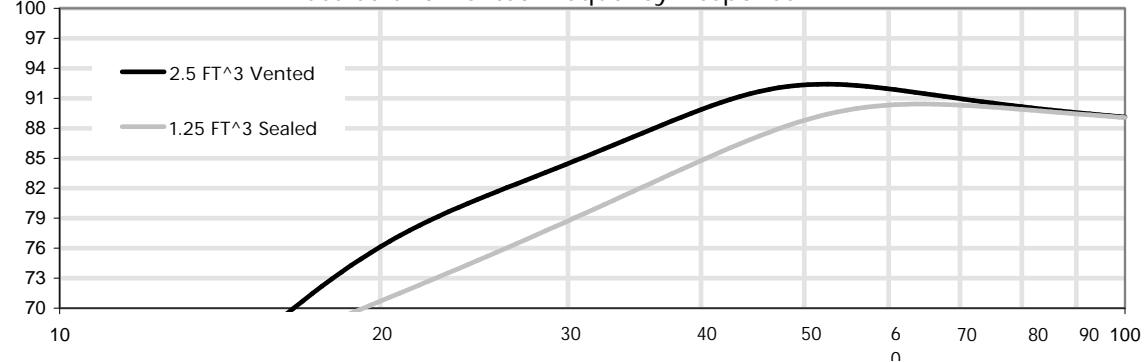

Sealed and Vented Frequency Response

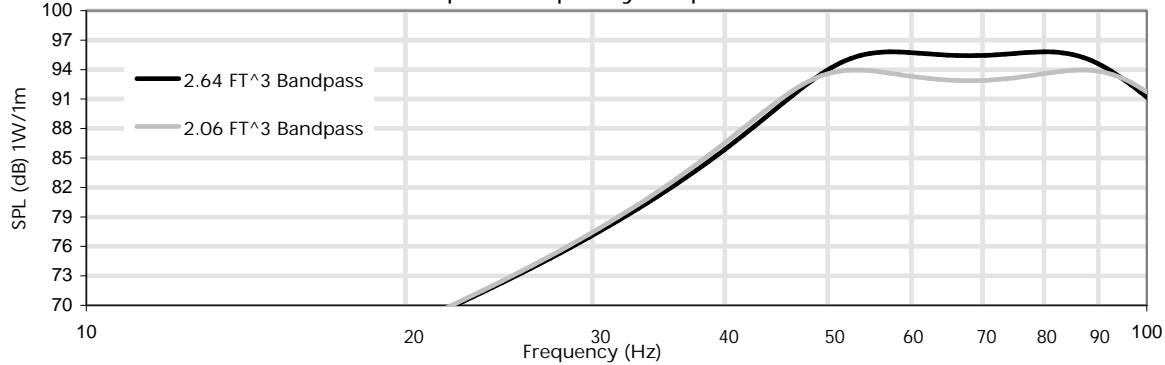

Bandpass Frequency Response
SEATED ENCLOSURE
| Enclosure Volume | 1.00 Ft^3 (28.3 l) | 1.25 Ft^3 (35.4 l) | 1.50 Ft^3 (42.5 l) | 1.75 Ft^3 (49.6 l) | 2.00 Ft^3 (56.6 l) | Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen |
| F3 | 45 Hz | 41 Hz | 40 Hz | 38 Hz | 35 Hz | F3 |
| Ripple | 1.46dB | 1.35dB | 1.21dB | 1.08dB | .97dB | Ondulación - Ondulation - Welligkeit |
| Qtc | 1.32 | 1.21 | 1.13 | 1.08 | 1.03 | Qtc |
| Net Volume | .92 Ft^3 (26.0 l) | 1.17 Ft^3 (33.1 l) | 1.42 Ft^3 (40.2 l) | 1.67 Ft^3 (47.3 l) | 1.92 Ft^3 (54.3 l) | Volumen neto - Volume net - Nettovolumen |
| Driver Volume | .08 Ft^3 (2.3 l) | .08 Ft^3 (2.3 l) | .08 Ft^3 (2.3 l) | .08 Ft^3 (2.3 l) | .08 Ft^3 (2.3 l) | Volumen del altavoz - Volume de l'étage d'attaque - Subwooervolumen |
| Excursion Limited SPL | 114dB | 114dB | 113dB | 113dB | 112dB | Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel |
| Excursion Limited Power | 250 Watts | 250 Watts | 250 Watts | 250 Watts | 229 Watts | Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung |
VENTED ENCLOSURE
| Enclosure Volume | 2.00 Ft^3 (56.6 l) | 2.25 Ft^3 (63.7 l) | 2.50 Ft^3 (70.8 l) | 2.75 Ft^3 (77.9 l) | 3.00 Ft^3 (85.0 l) | Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen |
| Vent Dimensions | 4"x12.75" | 4"x12" | 4"x11.5" | 4"x11" | 4"x10.5" | Dimensiones de las aberturas de ventilación - Dimensiones de l'enceinte - Entlüftungsabmessungen |
| F3 | 37 Hz | 33 Hz | 31 Hz | 31 Hz | 28 Hz | F3 |
| Tuning Frequency | 34 Hz | 33 Hz | 32 Hz | 31 Hz | 30 Hz | Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz |
| Ripple | 3.37dB | 3.35dB | 3.28dB | 3.21dB | 3.14dB | Ondulación - Ondulation - Welligkeit |
| Net Volume | 1.82 Ft^3 (51.6 l) | 2.08 Ft^3 (58.8 l) | 2.33 Ft^3 (66.0 l) | 2.58 Ft^3 (73.2 l) | 2.84 Ft^3 (80.4 l) | Volumen neto - Volume net - Nettovolumen |
| Driver Volume | .08 Ft^3 (2.3 l) | .08 Ft^3 (2.3 l) | .08 Ft^3 (2.3 l) | .08 Ft^3 (2.3 l) | .08 Ft^3 (2.3 l) | Volumen del altavoz - Volume de l'étage d'attaque - Subwoofervolumen |
| Vent Volume | .10 Ft^3 (2.8 l) | .09 Ft^3 (2.6 l) | .09 Ft^3 (2.5 l) | .08 Ft^3 (2.4 l) | .08 Ft^3 (2.3 l) | Volumen de las aberturas de ventilación - Volume d'aération - Entlüftungsvolumen |
| Excursion Limited SPL | 116dB | 116dB | 116dB | 115dB | 115dB | Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel |
| Excursion Limited Power | 250 Watts | 250 Watts | 250 Watts | 250 Watts | 250 Watts | Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung |
BANDPASS ENCLOSURE (S - 0.5)
| Enclosure Volume | 1.82 Ft^3 (51.5 l) | 1.92 Ft^3 (54.4 l) | 2.06 Ft^3 (58.3 l) | 2.24 Ft^3 (63.4 l) | 2.52 Ft^3 (71.4 l) | Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen |
| Bandpass | 53 - 115 | 47 - 110 | 42 - 106 | 37 - 101 | 34 - 95 | Paso de banda - Bande passante - Bandpass |
| Bandpass Gain | 7.8dB | 6.8dB | 5.6dB | 4.3dB | 2.8dB | Amplificación del paso de banda - Gain de bande passante - Bandpassverständigung |
| Vent Dimensions | (2)4"x5" | (2)4"x6.25" | (2)4"x8" | (2)4"x10" | (2)4"x13" | Dimensiones de las aberturas de ventilación - Dimensiones de l'enceinte - Entlüftungsabmessungen |
| Tuning Frequency | 78 Hz | 73 Hz | 68 Hz | 63 Hz | 57 Hz | Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz |
| Ripple | 1.00dB | 1.04dB | 1.09dB | 1.14dB | 1.19dB | Ondulación - Ondulation - Welligkeit |
| Sealed Volume | .47 Ft^3 (13.2 l) | .55 Ft^3 (15.5 l) | .65 Ft^3 (18.5 l) | .81 Ft^3 (22.9 l) | 1.03 Ft^3 (29.3 l) | Volumen sellado - Volume hermétique - Geschlossenes Volumen |
| Vented Volume | 1.21 Ft^3 (34.1 l) | 1.21 Ft^3 (34.1 l) | 1.21 Ft^3 (34.1 l) | 1.21 Ft^3 (34.1 l) | 1.21 Ft^3 (34.1 l) | Volumen ventilado - Volume aéré - Ventiliertes Volumen |
| Driver Volume | .08 Ft^3 (2.3 l) | .08 Ft^3 (2.3 l) | .08 Ft^3 (2.3 l) | .08 Ft^3 (2.3 l) | .08 Ft^3 (2.3 l) | Volumen del altavoz - Volume de l'étage d'attaque - Subwooervolumen |
| Vent Volume | .07 Ft^3 (2.0 l) | .09 Ft^3 (2.6 l) | .12 Ft^3 (3.4 l) | .15 Ft^3 (4.3 l) | .20 Ft^3 (5.7 l) | Volumen de las aberturas de ventilación - Volume d'aération - Entlüftungsvolumen |
| Excursion Limited SPL | 119dB | 118dB | 117dB | 116dB | 114dB | Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel |
| Excursion Limited Power | 250 Watts | 250 Watts | 250 Watts | 250 Watts | 250 Watts | Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung |
BANDPASS ENCLOSURE (S - 0.6)
| Enclosure Volume | 2.49 Ft^3 (70.5 l) | 2.64 Ft^3 (74.8 l) | 2.83 Ft^3 (80.1 l) | 3.10 Ft^3 (87.8 l) | 3.51 Ft^3 (99.4 l) | Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen |
| Bandpass | 52 - 101 | 46 - 97 | 43 - 92 | 38 - 87 | 32 - 82 | Paso de banda - Bande passante - Bandpass |
| Bandpass Gain | 9.2dB | 8.1dB | 6.9dB | 5.6dB | 4.1dB | Amplificación del paso de banda - Gain de bande passante - Bandpassverständigung |
| Vent Dimensions | (3)4"x5.75" | (3)4"x7.5" | (3)4"x9.5" | (3)4"x12.5" | (3)4"x16.25" | Dimensiones de las aberturas de ventilación - Dimensiones de l'enceinte - Entlüftungsabmessungen |
| Tuning Frequency | 73 Hz | 68 Hz | 63 Hz | 58 Hz | 52 Hz | Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz |
| Ripple | .36dB | .38dB | .40dB | .43dB | .45dB | Ondulación - Ondulation - Welligkeit |
| Sealed Volume | .55 Ft^3 (15.7 l) | .66 Ft^3 (18.6 l) | .80 Ft^3 (22.5 l) | 1.00 Ft^3 (28.3 l) | 1.31 Ft^3 (37.2 l) | Volumen sellado - Volume hermétique - Geschlossenes Volumen |
| Vented Volume | 1.74 Ft^3 (49.1 l) | 1.74 Ft^3 (49.1 l) | 1.74 Ft^3 (49.1 l) | 1.74 Ft^3 (49.1 l) | 1.74 Ft^3 (49.1 l) | Volumen ventilado - Volume aéré - Ventiliertes Volumen |
| Driver Volume | .08 Ft^3 (2.3 l) | .08 Ft^3 (2.3 l) | .08 Ft^3 (2.3 l) | .08 Ft^3 (2.3 l) | .08 Ft^3 (2.3 l) | Volumen del altavoz - Volume de l'étage d'attaque - Subwooervolumen |
| Vent Volume | .12 Ft^3 (3.5 l) | .17 Ft^3 (4.7 l) | .22 Ft^3 (6.1 l) | .29 Ft^3 (8.2 l) | .38 Ft^3 (10.8 l) | Volumen de las aberturas de ventilación - Volume d'aération - Entlüftungsvolumen |
| Excursion Limited SPL | 120dB | 119dB | 118dB | 116dB | 114dB | Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel |
| Excursion Limited Power | 250 Watts | 250 Watts | 250 Watts | 250 Watts | 216 Watts | Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung |
