Type de produit	Changeur de CD 10 disques
Marque	JENSEN VOYAGER
Modèle	MCD10
Capacité	10 disques
Réponse fréquentielle	20 Hz - 20 kHz (-3 dB)
Rapport signal/bruit	> 90 dB (1 kHz)
Séparation stéréo	> 65 dB (1 kHz)
Distorsion (THD+N)	< 0,1 % (1 kHz)
Tension d'alimentation	14,4 V CC (10-15 V admissible), masse négative
Fusible principal (batterie)	5 A, type verre, à action rapide
Fusible accessoire (allumage)	0,5 A, type verre, à action rapide
Dimensions (L x H x P)	245 x 85 x 180 mm
Type de montage	Horizontal, vertical, 45°, suspendu
Fonctions principales	Changeur de CD, contrôle numérique suréchantillonnage x8, convertisseurs D/A 1 bit, imperméable
Protection antichoc	Ressorts anti-vibration réglables (positions 0°, 45°, 90°)
Entretien	Nettoyer avec un chiffon sec, éviter l'eau et la poussière
Sécurité	Débrancher la batterie avant installation; ne pas installer près du réservoir de carburant
Accessoires fournis	Équerres de montage, bases de montage, bande adhésive double face, scellants, écrous de transport (à retirer)
Longueur du câble de données	15 pieds (environ 4,57 m)
Compatibilité disques	Disques compacts standard 12 cm (5 pouces); ne pas utiliser de disques 8 cm (3 pouces) sans adaptateur
Réinitialisation	Bouton RESET après installation ou coupure de courant

FOIRE AUX QUESTIONS - MCD10 JENSEN VOYAGER

Comment installer le changeur de CD MCD10 ?

Avant l'installation, débranchez la borne négative de la batterie. Retirez les écrous de transport et placez les scellants fournis sur les trous. Choisissez un emplacement avec bonne ventilation, à l'abri de l'eau et des températures extrêmes. Réglez les ressorts anti-vibration selon l'orientation choisie (0° horizontal, 45° incliné, 90° vertical). Fixez les équerres et les bases de montage à l'aide des vis et écrous fournis. Pour une installation sur tapis, utilisez la bande adhésive double face et le scellant silicone RTV.

Que faire si le changeur de CD ne fonctionne pas ?

Vérifiez d'abord le fusible (5A batterie, 0,5A accessoire) et remplacez-le si nécessaire. Assurez-vous que la mise à la terre est correcte. Laissez circuler l'air si l'appareil surchauffe. Vérifiez que le magasin est bien inséré et contient des disques. Si le disque joue sans son, attendez environ une heure que la condensation disparaisse.

Comment insérer des disques dans le magasin ?

Tirez doucement sur la languette d'une plaque du magasin. Insérez le disque avec l'étiquette vers le haut (surface de jeu vers le bas). Poussez la plaque jusqu'à ce qu'elle s'enclenche. Répétez pour les autres plaques. N'utilisez pas de disques de 3 pouces sans adaptateur.

Comment charger le magasin dans le changeur ?

Appuyez sur le bouton OPEN pour ouvrir la porte avant. Assurez-vous que le haut du magasin est orienté vers le haut. Insérez-le doucement jusqu'à ce qu'il se mette en place. Fermez le panneau avant. Ne laissez jamais la porte ouverte pour éviter l'entrée de poussière ou d'humidité.

Pourquoi la musique saute-t-elle sur les bosses ?

Cela peut être dû à des écrous de transport non retirés : enlevez-les. Vérifiez également la position des ressorts anti-vibration : ils doivent correspondre à l'angle de montage (0° horizontal, 45° incliné, 90° vertical). Une mauvaise configuration annule l'effet antichoc.

Quand utiliser le bouton RESET ?

Appuyez sur le bouton RESET (situé sur l'unité de commande) après l'installation initiale ou après une coupure de courant (ex. remplacement de la batterie). Cela réinitialise l'électronique et assure un fonctionnement correct.

Puis-je installer le changeur dans n'importe quelle position ?

Oui, le MCD10 peut être installé horizontalement, verticalement, à 45 degrés ou en suspension. Cependant, il ne doit pas être installé sur le côté, à l'envers ou dans des endroits exposés à l'eau sous pression ou à des températures extrêmes. Réglez toujours les ressorts anti-vibration selon la position choisie.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin de : tournevis Torx, Phillips et à tête plate, perceuse sans fil avec mèches, pince à dénuder et coupe-fil, ruban électrique, outil à sertir, connecteurs à sertir, bande adhésive double face, alcool isopropylique, serviettes en papier et scellant silicone RTV.

Comment nettoyer le changeur de CD ?

Utilisez un chiffon doux et sec pour essuyer l'extérieur. N'utilisez jamais de solvants ou de nettoyants abrasifs. Pour les disques, nettoyez-les du centre vers le bord avec un chiffon non pelucheux. Évitez l'eau à l'intérieur du changeur.

Que faire en cas de condensation sur le laser ?

Si le son est absent ou intermittent après une forte pluie ou lorsque le chauffage est allumé, il peut y avoir de la condensation sur l'optique laser. Retirez le magasin, laissez la porte du magasin ouverte et attendez environ une heure que l'humidité s'évapore.

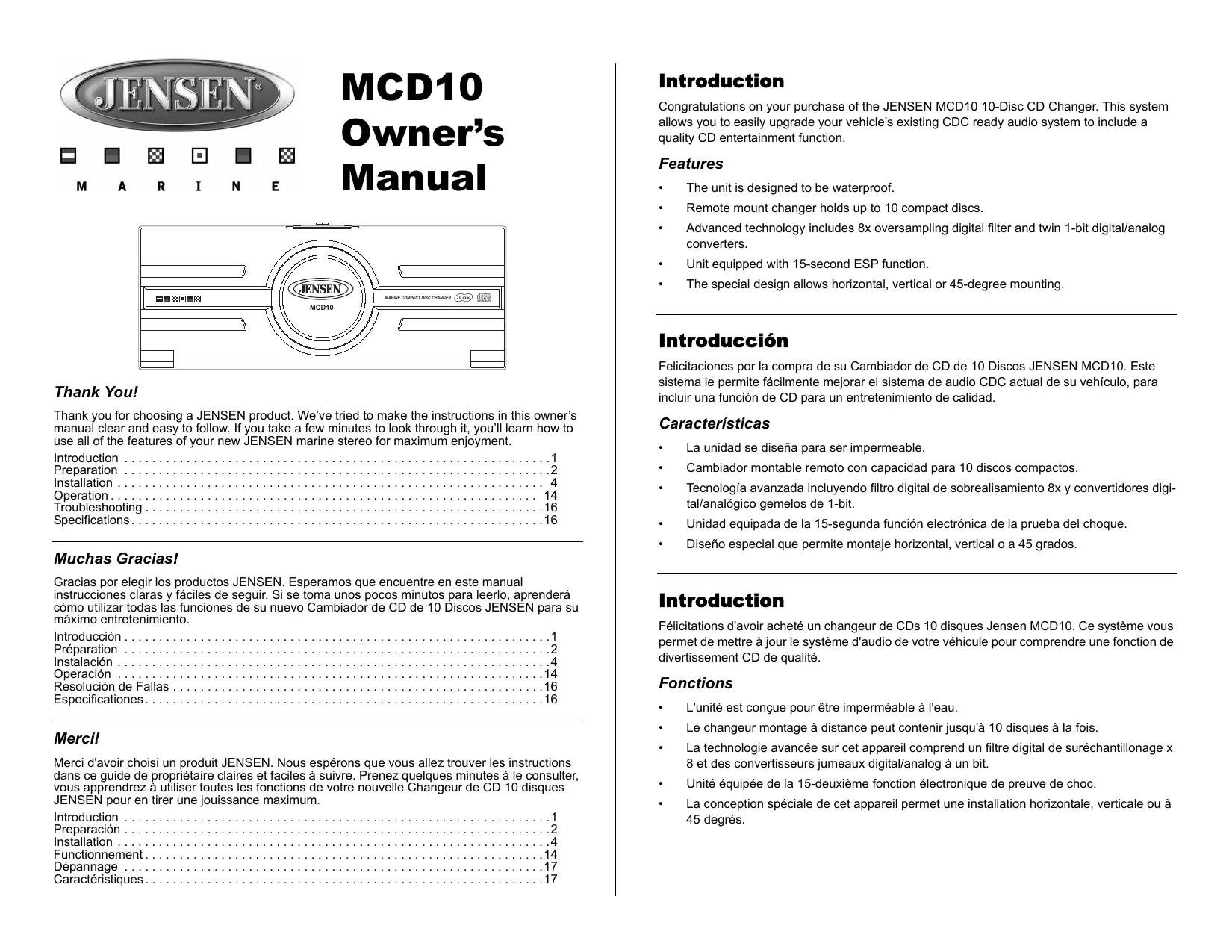

MODE D'EMPLOI MCD10 JENSEN VOYAGER

Merci d'avoir choisi un produit JENSEN. Nous espérons que vous allez trouver les instructions dans ce guide de propriété claires et faciles à suivre. Prenez quelques minutes à le consulter, vous apprendrez à utiliser toutes les fonctions de votre nouvelle Changeur de CD 10 disques JENSEN pour en tirer une jouissance maximum.

Preparación 2

Installation 4

Fonctionnement 14

Dépannage 17

Félicitations d'avoir acheté un changeur de CDs 10 disques Jensen MCD10. Ce système vous permet de mettre à jour le système d'audio de votre véhicule pour comprendre une fonction de divertissement CD de qualité.

Fonctions

L'unité est conçue pour être imperméable à l'eau. Le changeur montage à distance peut contenir jusqu'à 10 disques à la fois. La technologie avancée sur cet appareil comprend un contrôle digital de suréchantillonnage x 8 et des convertisseurs jumeaux digital/analog à un bit. - Unité équipée de la 15-deuxième fonction électronique de preuve de chocol. La conception spéciale de cet appareil permet une installation horizontale, verticale ou à 45 degrés.

Préparation

C'est une bonne idée de dire toutes les instructions avant de commencer l'installation. Nous recommandons que vous fassiez installer votre changeur CD 10 disques JENSEN par un boutique d'installation de bonne réputation.

Outils et fournitures

Des outils et des fournitures suivants sont nécessaires pour installer votre changeur de CD.

Des tournevis avec empreintes à six lobes internes, à tête fraisée et Philips Un perceuse sans fil et un ensemble de mèches - Coupeur de fil et séparateur d’épuisement - Bande électrique Un outil à sertissage Des connexions de sertissage Bande à deux faces Isopropyl (Enduire) alcohol Des serviettes à papier Scellant en silicone RTV

Débranche la pile

Avant de commencer, débranchez le terminal négatif de la pile.

A NOTER: Si le changeur est à installer dans un véhicule équipé d'un ordinateur de navigation ou de conduite, ne débranchez pas le fil de la pile. L'ordinateur peut perdre sa mémoire si le fil est débranché. Dans ces conditions, prenez des précautions supplémentaires pour éviter un court-circuit pendant l'installation.

Écrous de transport de verrouillage

Le mécanisme dans le changeur de CD est verrouillé durant le transport par des écrous de transport. Enlevez les écrous avant de commencer l'installation. Retenez ces écrous pour usage ultérieur lorsque vous transportez l'appareil pour service ou entretien. Après avoir enlevé les écrous de transport, placez les scellants fournis sur les trous d'écrous. Ces sceaux sont utilisés pour garder la poussière et l'eau hors de l'unité.

ATTENTION! Après avoir enlevé les trois écrous de verrouillage de transport, placez trois bouts d'un petit film en plastique (fourni) sur les trois trous d'écrous pour empêcher l'entrée de l'eau.

Installation

1. Pour éviter un court-circuit, arrêtez l'allumage et enlevez le fil négatif de la pile avant d'installer.

A NOTER: Si le changeur est à installer dans un véhicule équipé d'un ordinateur de navigation ou de conduite, ne débranchez pas le fil de la pile. L'ordinateur peut perdre sa mémoire si le fil est débranché. Dans ces conditions, prenez des précautions supplémentaires pour éviter un court-circuit pendant l'installation.

1. Vous ne pouvez pas utiliser l'appareil sur des systèmes à +24 volts ou de terre positive.
2. N'installez pas l'appareil dans les locaux suivants:

Endroits exposés au jet d'eau à haute pression - Dans des zones soumises à des températures extrêmes

1. Une installation incorrecte peut donner un "saut" dans le son lorsque vous jouez un disque.
2. Montez l'appareil bien solidement à l'aide des équerres et des écrous fournis.
3. Prenez soin et ne faites pas de dégâts dans le câblage du véhicule.
4. N'utilisez que les écrous fournis. N'utilisez pas les écrous qui font partie du système de conduite ou de freins pour installer l'appareil.
5. Prenez soin de ne pas accrocher des fils lorsque vous serrez les écrous.
6. L'unité ne peut pas être installée sur son côté, par le bout ou sens dessus dessous. Installation dans ces positions va provoquer un mauvais fonctionnement du mécanisme.

Choisir une location

Sélectionnez une location pour le changeur qui:

Fournit une ventilation suffisante. N'a pas de températures très hautes. N'est pas exposé directement à l'environnement extérieur. N'est pas exposé à l'eau pressurisée. - Facilite l'utilisation. Rassurez-vous que le changeur est facilement accessible pour charger et décharger le magasin CD. N'est pas plus loin que 15 pieds du radio. Le câble de données qui relie le changeur au radio est de 15 pieds de longueur.

Avertissement! ne montez jamais l'appareil près du réservoir de carburant.

L'appareil peut être installé horizontalement, verticalement ou à un angle de 45 degrés, ou bien encore suspendu. La position des ressorts anti-vibration (droite et gauche) doit correspondre à la position du montage choisi. Si les ressorts ne sont pas montés correctement pour le type d'installation choisi, la compensation anti-vibration ne sera pas efficace et la vibration peut produire des sauts dans le changeur de CD. Réglez la position de bord anti-vibration avec un tournevis avant d'attacher les équerres.

ATTENTION! Après avoir réglé l'angle correct avant l'installation, placez deux bouts d'un film en plastique plus grand (fourni) sur les planches anti-vibration encastrées pour empêcher l'entrée de l'eau.

Installation horizontale

1. Rassurez-vous que les ressorts anti-vibration sont montés dans la position 0.
2. Attachez l'équerre (A) à chaque côté de l'appareil en utilisant les écrous de machine (M4x5).
3. Attacher les équres (A) à la base de montage (B) en utilisant les boulons hexagonaux (M6x12) et des rondelles M6 plates et fendues.
4. Déterminer la localisation du montage et montez l'appareil.

a. Mettez la bande à deux faces fournie en bas des bases de montage (B) et épluchez le support en papier. b. Percez des trous pour des écrous à débouchage spontané (T5x12). c. Installez les écrous à débouchage spontané pour attacher la base de montage à la surface. d. Fixez l'appareil sur le sol et en appuyant.

Surface tapissé

a. Tirez le tapis. b. Mettez la bande à deux faces fournie en bas des bases de montage (B) et épluchez le support en papier. c. Percez des trous pour des écrous à débouchage spontané (T5x12). d. Installez les écrous à débouchage spontané pour attacher la base de montage à la surface. Utilisez le scellant en silicone RTV sur les filetages de vis ou autour des trous pour empêcher l'entrée de l'humidité. e. Fixez l'appareil au sol en appuyant. f. Enlevez les boulons hexagonaux attachant les équerres (A) à la base de montage (B) et enlevez le changeur de la base (référez-vous à 3). g. Utilisez un couteau et coupez des trous dans le tapis directement au-dessus des boulons d'équerres. h. Replacez le tapis en permettant aux boulons de le traverser. i. Utilisez les boulons hexagonaux pour rattacher le changeur sur le tapis aux bases de montage (B).

Installation (continué)

1. Vérifiez que les ressorts anti-vibration sont réglés à la position 90.
2. Attachez l'équerre (A) à chaque côté de l'appareil en utilisant les écrous de machine (M4x5).
3. Attacher les équres (A) à la base de montage (B) en utilisant les boulons hexagonaux (M6x12) et des rondelles M6 plates et fendues.
4. Déterminer la localisation du montage et montez l'appareil.

a. Mettez la bande à deux faces fournie en bas des bases de montage (B) et épluchez le support en papier. b. Percez des trous pour des écrous à débouchage spontané (T5x12). c. Installez les écrous à débouchage spontané pour attacher la base de montage à la surface. d. Fixez l'appareil sur le sol et en appuyant.

Surface tapissé

a. Tirez le tapis. b. Mettez la bande à deux faces fournie en bas des bases de montage (B) et épluchez le support en papier. c. Percez des trous pour des écrous à débouchage spontané (T5x12). d. Installez les écrous à débouchage spontané pour attacher la base de montage à la surface. Utilisez le scellant en silicone RTV sur les filetages de vis ou autour des trous pour empêcher l'entrée de l'humidité. e. Fixez l'appareil au sol en appuyant. f. Enlevez les boulons hexagonaux attachant les équerres (A) à la base de montage (B) et enlevez le changeur de la base (référez-vous à 3). g. Utilisez un couteau et coupez des trous dans le tapis directement au-dessus des boulons d'équerres. h. Replacez le tapis en permettant aux boulons de le traverser. i. Utilisez les boulons hexagonaux pour rattacher le changeur sur le tapis aux bases de montage (B).

Installation à 45 degrés

1. Vérifiez que les ressorts anti-vibration sont réglés à la position 45.
2. Attachez l'équerre (A) à chaque côté de l'appareil en utilisant les écrous de machine (M4x5).
3. Attacher les équres (A) à la base de montage (B) en utilisant les boulons hexagonaux (M6x12) et des rondelles M6 plates et fendues.
4. Déterminez la localisation du montage et montez l'appareil.

a. Mettez la bande à deux faces fournie en bas des bases de montage (B) et épluchez le support en papier. b. Percez des trous pour des écrous à débouchage spontané (T5x12). c. Installez les écrous à débouchage spontané pour attacher la base de montage à la surface. d. Fixez l'appareil sur le sol et en appuyant.

Surface tapissé

a. Tirez le tapis. b. Mettez la bande à deux faces fournie en bas des bases de montage (B) et épluchez le support en papier. c. Percez des trous pour des écrous à débouchage spontané (T5x12). d. Installez les écrous à débouchage spontané pour attacher la base de montage à la surface. Utilisez le scellant en silicone RTV sur les filetages de vis ou autour des trous pour empêcher l'entrée de l'humidité. e. Fixez l'appareil au sol en appuyant. f. Enlevez les boulons hexagonaux attachant les équerres (A) à la base de montage (B) et enlevez le changeur de la base (référez-vous à 3). g. Utilisez un couteau et coupez des trous dans le tapis directement au-dessus des boulons d'équerres. h. Replacez le tapis en permettant aux boulons de le traverser. i. Utilisez les boulons hexagonaux pour rattacher le changeur sur le tapis aux bases de montage (B).

Installation suspendue

1. Vérifiez que les ressorts anti-vibration sont réglés à la position 0.
2. Attachez une équerre à chaque côté de l'appareil en utilisant les écrous de machine (M4x5).
3. Déterminez la localisation du montage pour l'appareil.
4. Percez des trous pour des écrous à débouchage spontané.
5. Installez les écrous à débouchage spontané pour fixer l'appareil à la surface.

IMPORTANT: Des connexions câblage incorrectes peuvent nuire à l'appareil. Suivez les instructions de câblage avec soin ou faites installer par un technicien expérimenté.

Branchez la câble de données

Le câble de données à 15 pieds branche le changeur de CD à la radio. Commencez par brancher le connecteur à l'angle droit au bout du câble de données à la prise à huit fiches sur le dos du changeur. Faites traverser le connecteur droit au bout du câble jusqu'à la zone tableau de bord du véhicule près de votre radio existante. Branchez le câble de données à la prise à huit fiches sur la radio. Lorsque vous faites traverser des fils et des câbles du changeur à la radio, il est mieux de cacher les fils.

Après avoir fini toutes les connexions, appuyez sur le bouton RESET sur l'unité du commandeur (voir “Rerégle l'appareil” à la page 18).

Lorsque le câblage est terminé, rebranchez le terminal pile négatif.

Insertion des disques compacts dans le magasin

1. Prenez la languette sur la plaque du magasin dans lequel vous allez charger le disque et tirez doucement. Ne tirez qu'une plaque à la fois.
2. Insérez le disque sur la plaque avec l'étiquette en haut (la surface de jeu en bas).
3. Poussez la plaque jusqu'à ce qu'elle rentre dans le magasin. Faites de même avec les neuf autres plaques.

A NOTER: Cet appareil n'est pas conçu pour jouer des disques simples CD de 3 pouces. L'insertion d'un disque de 3 pouces dans le magasin sans un adaptateur CD 3 pouces peut endommager le changeur et le disque.

Pour enlever des disques compacts du magasin

Pour enlever un disque du magasin, tirez sur la plaque du disque à enlever, soulevez le disque et poussez la plaque jusqu'à ce qu'il rentre dans le magasin.

Chargement du Magasin dans le Changeur CD

1. Appuyez sur le bouton OPEN pour ouvrir la porte avant vers le bas.
2. Vérifiez que le haut du magasin est positionné vers le haut. Insérez-le doucement dans l'appareil jusqu'à ce qu'il se mette en place.
3. Fermez le panneau avant. L'appareil est maintenant prêt à jour.

A NOTER: Vérifiez que le panneau avant soit fermée lorsqu'on n'est pas en train de charger ou d'enlever le magasin. En laissant la porte ouverte, vous vous exposez au risque de poussière, d'ordures et de l'humidité qui peut entraîner le changeur et produire un mauvais fonctionnement de l'appareil.

Enlever le Magasin du Changeur

Glissez le panneau avant jusqu'à ce qu'il soit ouvert, et appuyez sur le bouton EJECT. Le magasin va être ejecté et peut être enlevé.

Problème	Causes	Corrections
Le changeur CD ne fonctionne pas	Fusible éclaté	Trouvez et remplacez les fusibles
	Mauvaise terre au changeur CD	Trouvez et réparez la terre
	Surchauffage du changeur CD	Permettez à l'air de circuler librement à travers le changeur CD
	Magasin n'est pas installé/il n'y a pas de disques dans le magasin/disques installés incorrectement	Installez les disques et les magasins
Le disque joue mais il n'y a pas de son	Fusible éclaté	Trouvez et remplacez les fusibles
	Condensation (humidité) sur l'optique laser du changeur CD (peut arriver lorsqu'il pleut beaucoup et le chauffage est en marche)	Enlevez le magasin, laissez la portedu magasin ouverte et attendez à peu près une heures
La musique saute excessivement lorsque le vehicule traverse des bosses	Les écrous de transport n'ont pas été enlevés	Enlevez les écrous de transport
	La position des ressorts anti-vibration verticaux et horizontally n'a pas été可以选择 correctement	Corriger la position des ressorts

Utilisation du bouton de RESET (réglage)

N'appuyez sur le bouton de RESET (Réglage) que dans les conditions suivantes:

1. Le changeur disque compact vient d'être installé.
2. La puissance du véhicule est interrompue (par exemple, lorsque vous remplacez la pile).

Caracteristiques

Réponse fréquentielle : 20Hz - 20kHz (-3dB)

Proportion signal au bruit à 1kHz >90dB

Séparation stéréo à 1kHz >65dB

THD+N à 1kHz <01%

Puissance 14.4 VDC (10-15 VDC permissible) terre négative

Fusible 5 amp (pile). 0.5 (accessoire/allumage), type verre, souffle rapide

Dimensions : 9 5/8 pouces x 3 3/8 pouces x 7 2/8 pouces (245mm x 85mm x 180mm)

Les spécifications peuvent être changées sans avertissement.

M A R I N E
