Type de produit	Amplificateur audio
Caractéristiques techniques principales	Amplification de 2 canaux, puissance de sortie de 100W par canal
Alimentation électrique	220-240V, 50/60Hz
Dimensions approximatives	430 x 300 x 100 mm
Poids	5,5 kg
Compatibilités	Compatible avec la plupart des enceintes passives
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	220-240V
Puissance	100W par canal
Fonctions principales	Contrôle du volume, égaliseur intégré, entrée RCA
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité limitée, contacter le service client pour les pièces
Sécurité	Ne pas exposer à l'humidité, utiliser sur une surface stable
Informations générales utiles	Garantie de 2 ans, manuel d'utilisation inclus

FOIRE AUX QUESTIONS - CA-5200 CLASSE AUDIO

Comment puis-je connecter mon CLASSE AUDIO CA-5200 à mon système audio ?

Pour connecter votre CLASSE AUDIO CA-5200, utilisez des câbles RCA ou XLR selon votre équipement. Assurez-vous de brancher les sorties de votre source audio aux entrées du CA-5200.

Que faire si le son est distordu ou de mauvaise qualité ?

Vérifiez que tous les câbles sont bien connectés et en bon état. Ajustez les niveaux de volume sur votre source audio et le CA-5200. Si le problème persiste, essayez avec d'autres câbles ou une autre source audio.

Comment régler le niveau de sortie du CA-5200 ?

Utilisez le potentiomètre de volume situé à l'avant de l'appareil pour ajuster le niveau de sortie. Assurez-vous que le niveau n'est pas trop élevé pour éviter la distorsion.

Le CA-5200 ne s'allume pas, que faire ?

Vérifiez d'abord que l'appareil est bien branché sur une prise électrique fonctionnelle. Assurez-vous que le cordon d'alimentation est en bon état. Si l'appareil ne s'allume toujours pas, il peut nécessiter une réparation.

Puis-je utiliser le CA-5200 avec des enceintes de faible impédance ?

Le CA-5200 est conçu pour fonctionner avec des enceintes ayant une impédance minimale spécifiée dans le manuel d'utilisation. Assurez-vous de respecter cette spécification pour éviter d'endommager l'appareil.

Comment nettoyer mon CLASSE AUDIO CA-5200 ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur de l'appareil. Évitez les produits chimiques agressifs qui pourraient endommager la finition.

Y a-t-il une garantie pour le CLASSE AUDIO CA-5200 ?

Oui, le CLASSE AUDIO CA-5200 est généralement livré avec une garantie de deux ans. Veuillez consulter votre manuel d'utilisation pour les détails spécifiques sur la garantie.

Comment mettre à jour le firmware du CA-5200 ?

Pour mettre à jour le firmware, téléchargez la dernière version sur le site officiel de CLASSE AUDIO et suivez les instructions fournies dans le manuel d'utilisation pour effectuer la mise à jour.

MODE D'EMPLOI CA-5200 CLASSE AUDIO

ATTENTION : POUR RÉDUIRE LES RISQUES D'ÉLECTROCUTION, NE JAMAIS ÔTER LE CAPOT DE L'APPAREIL. AUCUNE PIÈCE ACCESSIBLE PAR L'UTILISATEUR À L'INTÉRIEUR. CONSULTER UN TECHNICIEN AGRÉÉ EN CAS DE PROBLÈME. alerter Le symbole de l'éclair terminé par une flèche dans un triangle équilatéral est destiné Putilisateur de la présence d’une tension électrique « dangereuse » non isolée à l'intérieur de l'appareil, suffisante pour entraîner l'électrocution des personnes. teur de Le symbole du point d'exclamation dans un triangle équilatéral est destiné à alerter ’utilis la présence de conseils et indications importantes dans le manuel accompagnant l'appareil Le symbole « CE » (ci-contre, à gauche), indique que l'appareil a reçu le total agrément des C € normes de la Communauté Européenne concernant ses caractéristiques électromagnétiques (EMC, Electromagneric Comparibility) er basse tension (LVD, Low Voltage Directiviry). Tous les appareils Classé sont conçus en totale conformité avec les directives internationales concernant Les restrictions d'utilisation de substances dangereuses (RoHS) pour l'environnement, dans les équipements électriques er électroniques, ainsi que pour le recyclage des matériaux utilisés (WEEE, pour Waste Electrical and Electronic Equipmen®). Le symbole du conteneur à ordures barré par une croix indique la compatibilité avec ces directives, et le fait que les appareils peuvent être correctement recyclés ou traités dans le respect total de ces normes. REMARQUE Toute l'équipe Classé a pris un soin particulier pour que cet appareil représente pour vous un véritable investissement. Nous sommes fiers de vous annoncer que tous les appareils Classé ont reçu officiellement l'agrément des normes de la Communauté Européenne (CE). Cela signifie que votre appareil Classé répond aux normes de sécurité et de fabrication les plus draconiennes du monde. Le symbole « CE » signifie que votre acquisition satisfait ou dépasse les normes de la Communauté Européenne quant à sa qualité de fabrication spécifique et individuelle et au respect total de votre sécurité. Cet appareil a été resté et satisfait totalement aux normes concernant les appareils numériques de Classe B, selon le chapitre 15 des normes ECC. Ces limites concernent une protection raisonnable contre les risques d'interférences dans une installation résidentielle. Cet apparcil génère, utilise et peut rayonner une énergie radiofréquence, ce qui, sil n'est pas installé selon les instructions contenues dans ce manuel, peut générer des parasites dans les radiocommunications. Cependant, il n'y a aucune garantie que de telles interférences ne se produisent pas dans certains cas d'espèce. Si vous constatez de telles interférences sur la réception radio ou télévision, ce qui peut être mis en évidence en éteignant puis rallumant cet appareil, nous vous encourageons à les éliminer en essayant une des procédures suivantes : éorientez ou déplacer l'antenne de réception. boignez plus les appareils de réception et cet appareil les uns des autres. + Branchez cet appareil dans une prise d'alimentation secteur d'un circuit différent de celui alimentant les apparcils de réception. + Contactez un technicien agréé radio/TV pour assistance. ATTENTION : Des modifications sur cet appareil, non expressément approuvées par son constructeur, annulent totalement la responsabilité de ce dernier et la garantie sur l'appareil. Les informations contenues dans ce manuel sont sujettes à modification sans préavis. La dernière version de ce manuel (en anglais) est en permanence disponible sur notre site Internet à l'adresse htpp://www.classeaudio.co

Importantes instructions concernant la sécurité Attention : Veuillez lire et observer toutes les instructions et recommandations de ce manuel d'utilisation, ainsi que celles inscrites sur l'appareil lui-même. Conservez soigneusement ce manuel d'utilisation.

1. Ne tentez pas de réparer vous-même l'appareil. Ne jamais retirer son capot, pour quelque raison

que ce soit. Il n’y a à l’intérieur aucune pièce susceptible d’être changée ou modifiée par l'utilisateur. Un appareil ouvert, surtout s’il est encore branché sur le secteur, présente des risques mortels d’électrocution. Adressez-vous toujours à un technicien qualifié et agréé.

2. Pour éviter tout risque d’incendie et d’électrocution, ne jamais exposer l'appareil à la pluie

ou l'humidité. Si un liquide pénètre à l'intérieur de l'appareil, débranchez-le immédiatement de l'alimentation secteur et faites-le tout de suite vérifier par un technicien qualifié et agréé. eu]

3. N’installez pas l’appareil près d’une source de chaleur, tel qu'un radiateur, une bouche de chaleur,

etc. et ne le laissez pas exposé aux rayons directs du soleil.

4. Branchez l’appareil sur une source d’alimentation secteur de tension correcte. Lemballage externe

et une étiquette en face arrière, à côté du numéro de série, indique la tension d’alimentation correcte. Une mauvaise tension d’alimentation peut entraîner une panne importante, et annule la garantie.

5. Le câble d’alimentation secteur doit être disposé de telle manière qw’il ne soit pas écrasé ou

pincé par un quelconque appareil ou objet placé sur son trajet. Ne tirez pas directement sur le câble pour débrancher la prise. Si le câble d'alimentation présente la moindre détérioration, montrez-le immédiatement à votre revendeur agréé Classé afin qu'il procède à sa réparation ou son remplacement.

6. Si vous utilisez pas l’appareil pendant une période relativement longue (vacances, etc.),

débranchez-le du secteur pour éviter tout problème pouvant survenir d’une éventuelle surtension ou d’un orage.

7. NE JAMAIS laisser un liquide s'introduire à l'intérieur de l'appareil.

8. NE JAMAIS poser de récipient contenant un liquide sur l'appareil.

9. NE JAMAIS bloquer la ventilation par les ouïes ou les ventilateurs de l'appareil.

10. NE JAMAIS court-circuiter aucun fusible.

11. NE JAMAIS remplacer un fusible par un modèle d’une valeur ou d’un type différents de celui

12. NE JAMAIS tenter de réparer ou modifier soi-même cet appareil. Si un problème survient, contactez

immédiatement votre revendeur agréé Classé.

13. NE JAMAIS exposer l'appareil à des températures extrêmes, trop élevées ou trop basses.

14. NE JAMAIS faire fonctionner cet appareil dans une atmosphère présentant des risques d’explosion.

15. TOUJOURS débrancher un appareil électronique sensible pendant un orage.

Veuillez noter ci-dessous le numéro de série de votre nouveau maillon Classé, pour future référence. Numéro de série # :

Sommaire Bienvenue dans la famille Classé … Un mot concernant l'installation Déballage et installation Déballage de votre amplificateur Installation . Ventilation . Installations particulières Numéro de série... Enregistrez votre achat ! Tension d'alimentation Période de rodage/mise en chauffe. Veuillez lire ce manuel d'utilisation. Caractéristiques particulières de la conception Conception très sophistiquée des circuits D'innombrables tests d'écoute …..... Fiabilité extraordinaire Protection totale Face avant... Face arrière. Réglage initial Configuration des canaux. Configuration de |” allumage de F ampl Entretien & Maintenance Dysfonctionnements Spécifications … Dimensions …

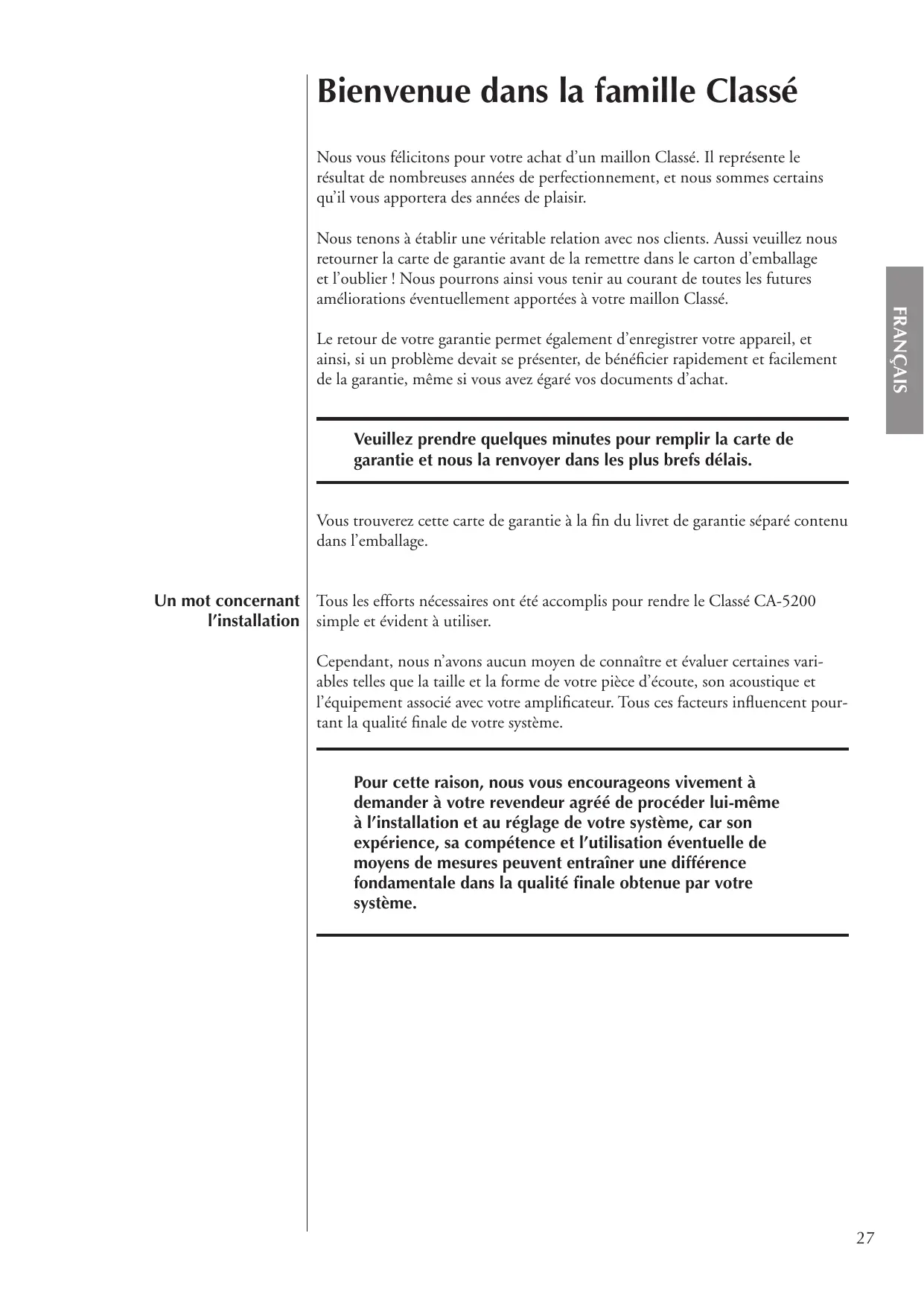

Un mot concernant l'installation Bienvenue dans la famille Classé Nous vous félicitons pour votre achat d’un maillon Classé. Il représente le résultat de nombreuses années de perfectionnement, et nous sommes certains qu'il vous apportera des années de plaisir. Nous tenons à établir une véritable relation avec nos clients. Aussi veuillez nous retourner la carte de garantie avant de la remettre dans le carton d'emballage et l'oublier ! Nous pourrons ainsi vous tenir au courant de toutes les futures améliorations éventuellement apportées à votre maillon Classé. Le retour de votre garantie permet également d'enregistrer votre appareil, et ainsi, si un problème devait se présenter, de bénéficier rapidement et facilement de la garantie, même si vous avez égaré vos documents d’achat. Veuillez prendre quelques minutes pour remplir la carte de garantie et nous la renvoyer dans les plus brefs délai Vous trouverez cette carte de garantie à la fin du livret de garantie séparé contenu dans l’emballage. Tous les efforts nécessaires ont été accomplis pour rendre le Classé CA-5200 simple et évident à utiliser. Cependant, nous n'avons aucun moyen de connaître et évaluer certaines vari- ables telles que la taille et la forme de votre pièce d’écoute, son acoustique et l'équipement associé avec votre amplificateur. Tous ces facteurs influencent pour- tant la qualité finale de votre système. Pour cette raison, nous vous encourageons vivement à demander à votre revendeur agréé de procéder lui-même à l'installation et au réglage de votre système, car son expérience, sa compétence et l’utilisation éventuelle de moyens de mesures peuvent entraîner une différence fondamentale dans la qualité finale obtenue par votre système. eu]

Déballage de votre amplificateur Important ! FRANÇAIS Installation Ventilation

Déballage et installation Veuillez déballer soigneusement votre amplificateur de puissance suivant les instructions fournies, et retirez tous ses accessoires du carton d'emballage. Prenez garde lorsque vous soulevez l’amplificateur, car il est assez lourd. Conservez tous les éléments du carton d'emballage et ce dernier pour tout transport futur. Le transport de votre appareil dans un autre emballage pourrait entraîner des détériorations à celui-ci, dommages non couverts par la garantie. Il y a deux options pour l'installation de votre amplificateur de puissance : vous pouvez l'installer près des enceintes acoustiques, ce qui nécessitera une liaison longue avec le préamplificateur ; ou vous pouvez le placer près du préamplifica- teur, ce qui nécessitera des câbles longs vers les enceintes acoustiques. Bien que ces deux solutions donnent d’excellents résultats, votre préférence pourra aller vers la première, et ce pour deux raisons. Premièrement, le signal se dégrade plus vite lorsqu'il est transmis sous une forme nécessitant simultanément tension et courant élevés, ce qui sous-entend que les câbles vers les enceintes acoustiques doivent être les plus courts possible. Deuxièmement, les amplificateurs de haute qualité utilisent des transformateurs d’alimentation massifs, qui génèrent tous plus ou moins des champs magnétiques. Idéalement, ces champs magnétiques doivent être éloignés raisonnablement des maillons- sources particulièrement sensibles. S'il est cependant plus facile pour vous d'installer l’amplificateur dans un système en rack, nous vous conseillons de le placer en bas de ce rack, le plus loin possible du préamplificateur et des sources électroniques. Le positionnement en bas du rack assure également une meilleure stabilité physique, compte tenu du poids de lamplificateur. Notez qu'il doit y avoir un espace dégagé suffisant à l'arrière du CA- 5200 pour le branchement et passage des câbles secteur et de liaison. Nous vous suggérons de laisser un espace d'au moins 20 cm, y compris de longueur de câble, pour leur développement correct sans risque de tension ou de torsion exagérées. Votre amplificateur de puissance Classé génère une certaine quantité de chaleur, normale pendant son fonctionnement. Assurez donc un espace libre d'une quinzaine de centimètres au-dessus de son capot, et d’environ 8 em sur chacun de ses côtés. Les ouïes d'aération présentes sur le dessus et sur les côtés doivent être laissées libres de toute obstruction qui risquerait de réduire le flux d'air traversant le châssis de l'appareil. Evitez de le poser sur une surface molle (moquette ou tapis, par exemple) qui risquerait également de réduire sa bonne aération interne.

Installations particulières Numéro de série Enregistrez votre achat ! Ten: n d'alimentation Attention : De schémas sont inclus dans ce manuel afin de faciliter l’éventuel encastrement dans un meuble sur mesure (voir Dimensions). Un kit de montage en rack spécialement adapté est disponible en option. Contactez votre revendeur agréé Classé pour de plus amples informations à ce sujet. Le numérode série de votre amplificateur de puissance se trouve sur sa face arrière. Veuillez le noter et le reporter à la fin de la rubrique “importantes instructions concernant la sécurité ” de ce manuel d'utilisation, pour toute future référence. Puisque vous venez de noter le numéro de série, c’est une excellente chose pour en profiter pour remplir la carte de garantie. L'enregistrement de votre achat auprès de nous vous permettra d’être tenus au courant des éventuelles améliorations et de nombreux autres sujets d'intérêt. Cela ne vous prendra qu'une minute. Veuillez s'il vous plaît compléter la carte maintenant. Ensuite, vous allez oublier. L'amplificateur de puissance CA-5200 est réglé en usine (de manière interne) sur une tension d’alimentation de 100 V, ou 120 V, ou 230 V, ou 240 V, suivant le pays dans lequel il a été vendu. (230 V uniquement dans les pays de la Communauté Européenne, suivant les normes CE en vigueur). Ce réglage de la tension d'alimentation ne peut être modifié par l'utilisateur. Assurez-vous que l'étiquette, sur la face arrière de l’amplificateur de puissance indique bien la tension correspondant à votre réseau d'alimentation secteur. Le fait de vouloir faire fonctionner l'appareil sur une autre valeur de tension d'alimentation peut l’endommager de manière irrémédiable. La tension d'alimentation de votre amplificateur de puissance ne peut être modifiée par l’utilisateur. Il n’existe aucune pièce à l’intérieur susceptible d’être modifiée par l'utilisateur. En cas de problème, veuillez vous adresser i iatement et exclusivement à un revendeur agréé Si la tension d’alimentation indiquée sur votre amplificateur de puissance est incorrecte, veuillez contacter votre revendeur agréé Classé. Le CA-5200 peut aisément être alimenté par une ligne secteur normale de 15 ampères. Mais si d’autres appareils sont branchés sur cette même ligne, leur consommation supplémentaire doit être prise en compte pour l’ensemble de la ligne.

FRANÇAIS Période de rodage/mise en chauffe Veuillez lire ce manuel d'utilisation. Le CA-5200 intègre un circuit de protection qui évite à l’amplificateur de fonctionner sous une tension d’alimentation trop forte ou trop faible. + À l'allumage : la tension d'alimentation doit se trouver dans une fourchette d'environ — 15 % à + 10 % de sa valeur nominale, ou l'amplificateur ne s’allumera pas. Par exemple, un appareil prévu pour une tension de 120 V nécessite une tension d’alimentation réelle comprise entre 95 et 135 V pour s’allumer effectivement. + Surtension pendant le fonctionnement : si la tension d'alimentation augmente brusquement de 10 % ou plus pendant le fonctionnement, l’amplificateur se met en mode de protection puis s'éteint. La diode de mise en veille Standby clignote pour indiquer la mise en service du mode de protection. + Sous-tension pendant le fonctionnement : si la tension d'alimentation diminue de 15 % ou plus, l’'amplificateur continue de fonctionner (car cela ne présente pas de danger particulier pour lui), mais il ne sera alors pas capable de tenir ses spécifications et performances normales dans ces conditions. La diode de mise en veille Standby clignote pour indiquer le problème. Votre nouvel amplificateur de puissance Classé délivre des performances exceptionnelles immédiatement. Toutefois, ses performances musicales seront optimales après qu'il ait atteint sa température normale de fonctionnement et le “ rodage ” de tous ses composants. Selon notre expérience, ce changement apparaît au bout de 300 heures, période au-delà de laquelle amplificateur atteint son équilibre thermal parfait et ses condensateurs leur charge optimale. Une fois cette période initiale passée, les performances de votre nouvel appareil restent constantes pendant des années. La seule exception à cette règle concerne la mise en veille ou l'extinction totale de l'appareil pendant une longue période, qui entraînera son refroidissement total. Dans ce cas, une brève nouvelle période de “ mise en chauffe ” sera nécessaire pour obtenir les qualités sonores optimales. À moins que votre amplificateur ait été stocké dans des conditions inhabituelles, cette nouvelle stabilisation thermique ne prend que quelques minutes. Heureusement, vous n'aurez pas à attendre une nouvelle fois la période de rodage initiale de 300 heures ! Prenez le temps nécessaire pour lire ce manuel, et ainsi vous familiariser avec votre nouvel amplificateur. Nous comprenons que vous êtes pressé de le brancher et de l'écouter. Cependant, la lecture attentive de ce manuel et des conseils qui y figurent vous permettra, seule, de découvrir tous les avantages de cette superbe pièce d'électronique que vous venez de vous offrir. Merci d'avance.

sopl Conception très quée des circuits D'innombrables tests d'écoute Caractéristiques particulières de la conception Tous les étages analogiques d'amplification Classé sont basés sur des circuits qui ont été grandement améliorés au fil des années d’un développement continuel. En débutant avec des schémas électroniques excellents et en les travaillant ensuite pendant des années, nous avons pu découvrir des raffinements subtils mais essentiels, garantissant des performances absolument exceptionnelles dans une grande variété d'applications. En modifiant une tension ici, ou en changeant légèrement la valeur d’un composant là, nous avons pu ainsi creuser une différence essentielle entre une “ bonne ” musicalité et cette musicalité exceptionnelle. Ce niveau de raffinement ne peut venir que de l'expérience et ne saurait être obtenu par ceux qui passent sans cesse de la dernière notion technique à la mode à la suivante. Il explique en partie la constance des performances musicales de tous les appareils Classé (car tous sont basés sur des étages de gain analogiques similaires) ainsi que l'unanimité de l'excellence des jugements de leurs propriétaires comme des critiques des magazines spécialisés. D'excellentes performances mesurées sont le moins que l’on puisse attendre des appareils de réputation mondiale et, bien sûr, tous les appareils Classé satisfont aux normes les plus strictes. Cependant, l'expérience nous a montré que cette excellence technique n’était pas suffisante pour garantir des résultats subjectifs musicaux dignes de ce nom. Pour cette raison, tous les appareils Classé sont très soigneusement et laborieusement contrôlés, pendant tout le processus de leur conception et de leur fabrication, par des tests d'écoute. Nos oreilles constituent en effet encore les instruments de mesure les plus précis que nous ayons, et le complément indispensable des instruments de mesures électroniques. Dans la recherche de l'optimisation des circuits d’un appareil, ce sont des centaines de décisions basées sur des impressions subjectives qui sont prises, par exemple pour substituer tel composant de très haute qualité par un autre. À titre d'exemple, nous avons ainsi “ écouté ” une demi-douzaine de résistances à film métallique 0,1 % de la même valeur, mais de fabricants différents. Les mesures standards donnaient exactement les mêmes résultats en terme de bruit résiduel, distorsion, etc. Mais, invariablement, c'était la même résistance d’une marque donnée qui apportait une petite amélioration de la qualité sonore subjective de l'appareil en cours de développement. Plus rarement, une telle modification se traduit par une amélioration sonore étonnamment élevée ! En multipliant ces améliorations successives et diverses des douzaines où même des centaines de fois, ce qui est fait avant que l'appareil en cause entre réellement en production, la différence de qualité sonore finale est tout simplement remarquable. Voilà pourquoi des tests d’écoute soignés et répétés constituent pour nous le complément indispensable à notre solide expérience technologique, toutes choses que vous êtes en droit d’attendre d’une marque comme Classé.

FRANÇAIS Fiabilité extraordinaire Protection totale Un des autres avantages de travailler depuis de nombreuses années sur des circuits électroniques sophistiqués, maintes et maintes fois améliorés, concerne l'expérience que nous avons de leur fiabilité à long terme. En utilisant uniquement des composants de très haute qualité, et en connaissant parfaitement leur comportement face à un vieillissement accéléré ainsi que réel, nous pouvons concevoir des appareils dont nous sommes certains de la résistance à l'épreuve du temps. Nous sommes ainsi convaincus que votre nouveau maillon Classé vous donnera des années de plaisir musical sans aucun problème, comme tous les précédents appareils Classé en donnent à leurs propriétaires. Enfin, votre appareil Classé intègre de nombreux circuits de protection, tous destinés à protéger à la fois l'amplificateur et vos enceintes acoustiques contre les aléas de fonctionnement les plus dangereux. En plus, ces circuits de protection ne dégradent en rien les performances normales de l'amplificateur, mais éteignent simplement l’amplificateur s’il se trouve confronté avec des conditions dangereuses. Ces conditions sont : + Surcharge en sortie + Ecrêtage + Courant continu offset + Tension d'alimentation secteur (hors des tolérances normales) + Températures de fonctionnement excessives Si une telle condition survient (chacune peut nuire à l'amplificateur et certainement aux enceintes acoustiques), amplificateur se coupe immédiatement. Dans ce cas, les indicateurs par diodes LED clignoteront jusqu’à ce que le défaut disparaisse, puis l’amplificateur se remettra en marche. Si le défaut est spécifique à un canal, seules les diodes de ce canal clignoteront en rouge ; si le défaut n’est pas imputable à un canal précis (tension d'alimentation trop faible, par exemple), la diode de mise en veille Standby clignotera.

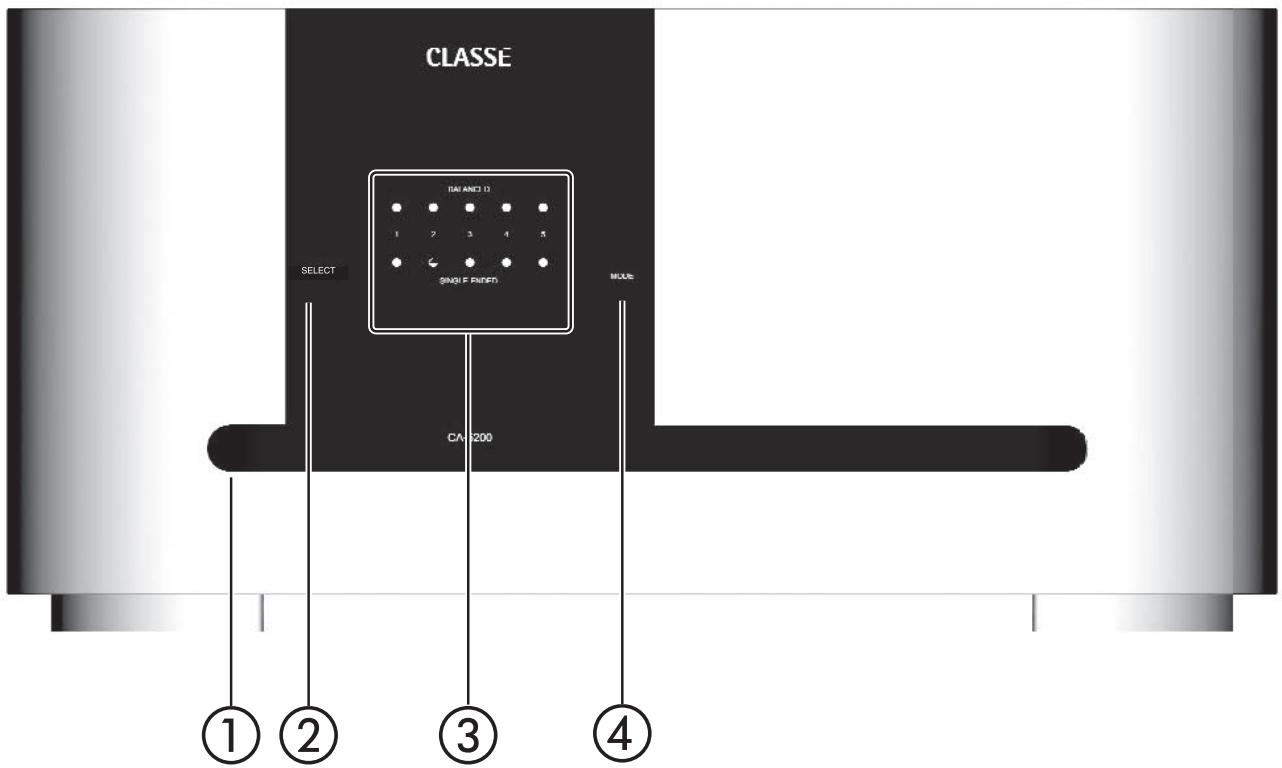

Face avant Touche de mise en veille Standby et diode LED indicatrice La touche de mise en veille Sandby de la face avant permet de basculer l’amplificateur entre son mode de fonctionnement normal et son mode de veille Ssandby qui “ éteint ” l’amplificateur tout en lui permettant de réagir aux différents modes d’allumage qu'il supporte (télécommande infrarouge, commutation par courant continu DC Trigger, prise bus CAN, ou prise RS-232). Le mode de fonctionnement courant de l’amplificateur est indiqué par la diode LED de la touche Standby, en face avant, avec les variations de couleur suivantes : + en service (on) mise en veille standby + clignotement (à l'allumage) = initialisation des circuits

• extinction + diode LED Channel allumée = fonctionnement normal + _clignotement = tension d’alimentation secteur (après l'allumage) hors limites autorisées En mode de veille Ssandby, les étages de gain de l’amplificateur sont éteints. Seuls une petite partie de l'alimentation et les étages de contrôle restent sous tension, consommant relativement peu d’énergie électrique. Heureusement, comme les étages de sortie nécessitent par nature beaucoup de courant, leur température de fonctionnement idéale est très vite atteinte, tout comme, parallèlement, la meilleure musicalité possible. Si vous ne comptez pas utiliser l’amplificateur pendant une période assez longue, voyage ou vacances par exemple, nous vous recommandons de débrancher son alimentation secteur. Vérifiez bien que l’amplificateur est en mode de veille Stzndby avant de débrancher son alimentation.

Attention ! C’est aussi une excellente habitude que de débrancher physiquement du secteur tous les appareils électroniques sophistiqués pendant un orage, car ses éclairs peuvent entraîner une surtension secteur importante capable de dépasser les limites d’un simple interrupteur général secteur. Une telle surtension (qui peut atteindre plusieurs centaines de volts) peut endommager n'importe quel appareil électronique, quelles que soient sa robustesse et sa qualité de fabrication. La meilleure protection pendant un orage consiste donc purement et simplement à couper * physiquement ” l'alimentation secteur. Touche de sélection Select La touche Select (en liaison avec la touche Mode) est utilisée pour configurer les canaux de l’amplificateur suivant qu'ils fonctionnent en mode symétrique ou asymétrique. Elle permet également de configurer la séquence d'allumage de plusieurs amplificateurs Classé reliés à un préamplificateur Classé via la prise Bus CAN ou les prises de commutation Trigger. Diodes indicatrices LED des canaux Chaque canal de l’amplificateur possède deux diodes LED indicatrices de son fonctionnement. Elles indiquent l’utilisation, soit des entrées symétriques (XLR), soit des entrées asymétriques (RCA), et ce pour chaque canal. Ces diodes vous avertissent également d’un éventuel problème de fonctionnement - ce qui n’arrivera sûrement jamais. Si une diode LED, sur un canal, se met à clignoter en rouge, c’est qu’il existe un problème particulier sur ce canal. Si toutes les diodes Channel LED clignotent en rouge, c’est qu'il y a un problème général non spécifique à un seul canal. Si une diode Channel LED se met à clignoter en rouge, débranchez immédiatement l’amplificateur de son alimentation secteur. Vérifiez que tous les branchements, en entrées comme en sorties, sont parfaitement effectués et a prise d'alimentation secteur n’est pas facilement le, vous pouvez presser et maintenir la pression sur la touche de mise en veille Standby pendant trois secondes pour réinitialiser l’amplificateur. Si le problème ne vous apparaît pas facilement et immédiatement, ne tentez rien mais veuillez contacter votre revendeur agréé Classé. Touche Mode La touche Mode est utilisée (en liaison avec la touche Select) pour configurer les canaux de l’amplificateur suivant qu'ils fonctionnent en mode symétrique ou asymétrique. Elle permet également de configurer la séquence d'allumage de plusieurs amplificateurs Classé reliés à un préamplificateur Classé via la prise Bus CAN ou les prises de commutation Trigger.

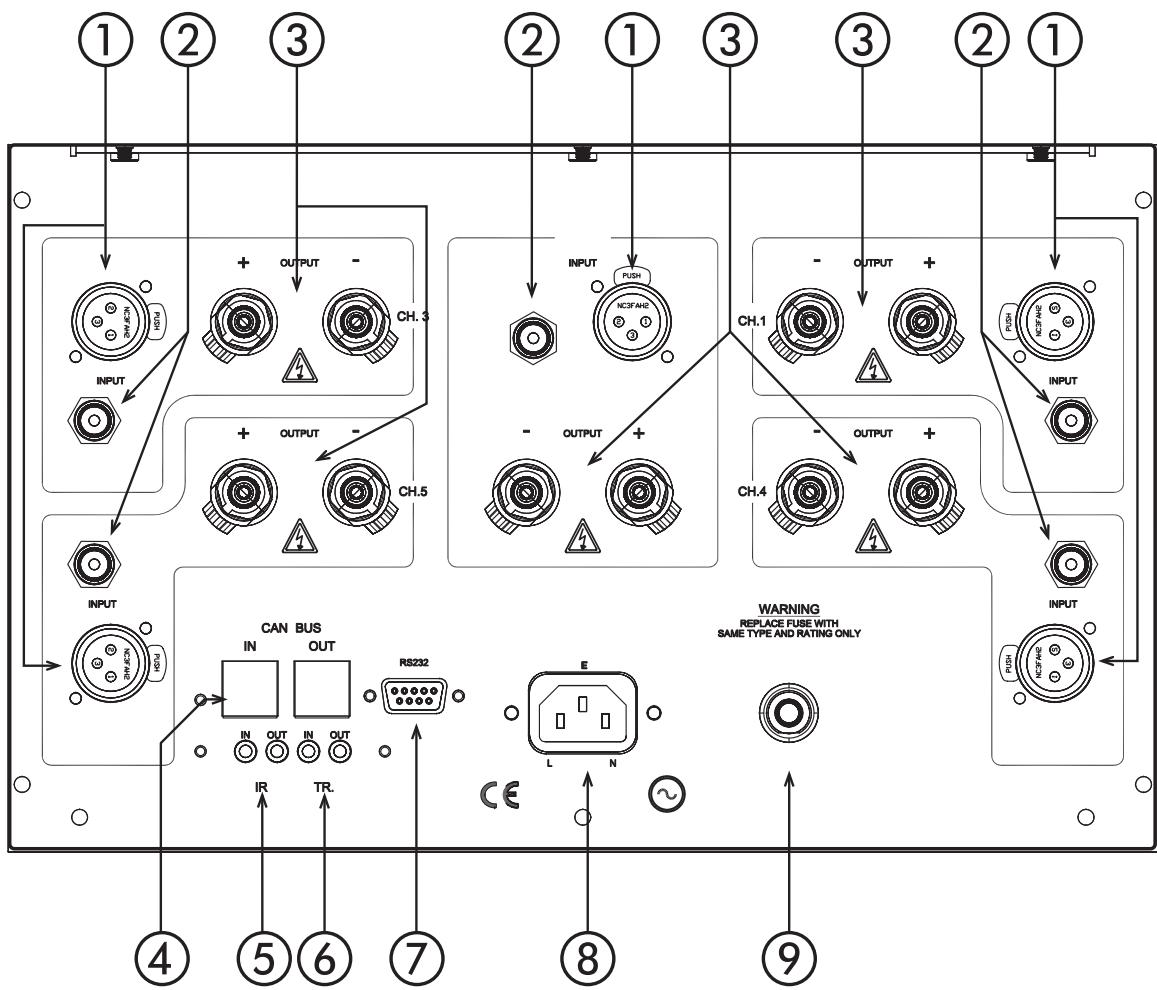

Face arrière Les descriptions qui suivent sont conçues pour vous servir de guide instantané en réponse aux questions que vous pourriez vous poser concernant votre nouvel appareil. Veuillez vous reporter au chapitre suivant (titré Réglage initial) pour de plus amples précisions, et pour l'intégration parfaite de votre nouvel amplificateur dans votre système. Entrée symétrique (XLR) Les branchements audio symétriques ont été développés à l’origine pour le monde professionnel, afin de préserver les délicates nuances des très faibles signaux fournis par les microphones. Depuis plusieurs années maintenant, ils sont également utilisés par les constructeurs réputés comme Classé, pour préserver chaque nuance des plus belles performances de vos sources audio. Techniquement, les liaisons audio symétriques apportent deux avantages distincts : elles doublent la force du signal lorsqu'il voyage d’un maillon à un autre, améliorant le rapport signal-bruit de 6 dB ; elles fournissent également un excellent travail pour la réjection de tous les bruits parasites et des interférences pouvant être captées entre les maillons, que ce soit des interférences électromagnétiques (EMI) ou de fréquences radio (RFI). Dans notre monde moderne constellé de liaisons sans fil, le nombre d’interférences potentielles flottant autour de nous est incroyablement plus élevé qu'il y a quelques années — ce qui revêt une importance particulière pour profiter au mieux de nos musiques et bandes sonores de films préférées.

FRANÇAIS Pour cette raison, nous vous recommandons vivement d'utiliser les liaisons symétriques entre tous vos maillons Classé, à chaque fois que cela est possible. Le brochage des prises femelles XLR d’entrée est le suivant : Broche 1 : masse du signal Broche 2 : Signal + (non inversé) Broche 3 : Signal — (inversé) Couronne externe de la prise : masse du châssis Ce brochage est conforme à la norme édictée par l’Audio Engineering Society (AES). Si vous utilisez votre amplificateur Classé avec un préamplificateur Classé, il n’y a aucun problème. Achetez simplement un câble de liaison symétrique standard, et branchez-le ! Vous devrez simplement configurer l'amplificateur pour lui indiquer que vous utilisez ses prises symétriques, comme décrit dans le chapitre suivant Réglage initial. Si vous utilisez un préamplificateur d’une autre marque, veuillez vous reporter à son manuel d'utilisation pour vérifier que le brochage de ses prises de sortie symétriques est bien identique à celui de l’amplificateur. Dans le cas contraire, demandez à votre revendeur qu’il vous fabrique les câbles symétriques spécialement adaptés à votre liaison. Entrée asymétrique (RCA) Les câbles de liaison asymétriques utilisant des prises RCA sont encore les plus répandus pour les liaisons analogiques des appareils électroniques grand public. Lorsqu'ils sont soigneusement utilisés et choisis avec du câble et des prises de haute qualité, ils fournissent d’excellentes performances. Classé a d’ailleurs déployé des efforts inhabituels pour que les prises asymétriques (RCA) de votre amplificateur soient les meilleures possible. Cependant, ce type de connexion ne peut offrir la même immunité contre les parasites externes qu’une liaison symétrique — d’où notre recommandation précédente pour l’utilisation des liaisons symétriques dès que cela est possible. Si vous décidez d'utiliser les entrées asymétriques de votre amplificateur de puissance Classé, vous devez le configurer comme indiqué dans le chapitre suivant Réglage initial. Sorties enceintes acoustiques (Speakers) Deux paires de prises vissantes acceptant cinq types de connexion différents sont fournies, pour chaque canal de l’amplificateur, afin de faciliter un éventuel “ bi-câblage ”. En pratique, le bi-câblage nécessite deux paires de câbles (de préférence identiques) entre chaque canal de l’amplificateur et son enceinte acoustique correspondante. Dans la plupart des cas, l'amélioration subjective constatée concerne le niveau plus grand de détails reproduits et de transparence, résultant de l’envoi de signaux séparés aux deux sections du filtre de l'enceinte alimentant leur haut-parleur respectif.

(La majorité des enceintes acoustiques haut de gamme propose désormais deux paires de connecteurs correspondant chacune à une section du filtre intégré, l'une destinée à alimenter uniquement le haut-parleur de grave, et l'autre la section médium-aigu, composé d'un ou plusieurs haut-parleurs pour la reproduction du médium et de l'aigu.) Bien que les bornes vissantes de votre amplificateur Classé acceptent directement du fil nu de forte section, nous vous recommandons vivement d'utiliser des connecteurs-fourches, sertis et/ou soudés directement sur les extrémités des câbles. L'utilisation de tels connecteurs de très haute qualité vous garantit que les contacts ne se détérioreront pas progressivement, par oxydation des brins nus des conducteurs. Elle permet également d’éliminer les risques de court-circuit constatés avec de mauvaises connexions par fils nus uniquement. eu]

Prises de commande Classé CAN Bus Ces prises de type RJ-45 sont réservées pour de futures applications concernant le contrôle et la communication entre maillons. Entrée et sortie IR (infrarouge) Votre amplificateur Classé intègre deux prises mini mono-jacks capables de véhiculer les signaux infrarouge de télécommande très répandus aujourd’hui. De tels signaux infrarouge permettent de basculer l’amplificateur entre son mode de veille Stzndby et son mode de fonctionnement normal, et peuvent également transmettre tous les autres ordres infrarouge d’allumage-extinction. Ces codes peuvent également être intégrés dans des macrocommandes sophistiquées pour le contrôle total de séquences de commande de l'installation complète. En fait, l'expression “ Entrée et sortie IR ”’est inadaptée : le signal envoyé via ces prises est électrique, et non infrarouge. Il est obtenu par des récepteurs, distributeurs ou émetteurs (disponibles chez votre revendeur agréé) qui transforment les impulsions de lumière infrarouge en impulsions électriques correspondantes. Le grand avantage de cette conversion est de pouvoir ensuite véhiculer ces signaux par câble où bon vous semble sans risque de les voir disparaître grâce à la fiabilité de la liaison purement électrique. Parce que le système de commande infrarouge conçu par votre revendeur commandera certainement plusieurs appareils, votre amplificateur propose à la fois une entrée (pour le contrôle de cet amplificateur) et une sortie (pour le contrôle d’autres maillons). Les signaux de commande peuvent ainsi passer d’un appareil à l’autre, selon le principe “ daisy chain ” (comme les lampes d’une guirlande). L'amplificateur peut recevoir des tensions de commande (trigger) de type 5 volts continu, la pointe des prises mini-jacks étant le positif de ce signal, par rapport au corps « négatif » de la prise.

5 volts @ moins de 100 mA

FRANÇAIS Entrée et sortie commutation Trigger La plupart des préamplificateurs audio/vidéo possèdent un système de commande par tension continue permettant de modifier l’état de fonctionnement des maillons associés. Votre amplificateur Classé sait tirer parti de cette possibilité pour passer de son mode de veille Sandby à son fonctionnement normal, peut-être simultanément avec le préamplificateur A/V lui-même. Deux prises mini mono-jacks fournissent la tension nécessaire à cette commutation veille/marche de l'amplificateur. Ces prises véhiculent la tension de commutation dans l’amplificateur sans la modifier, afin par exemple de commuter simultanément plusieurs amplificateurs selon le mode “ daisy chain ?. La commutation est activée en présence d’une tension continue comprise entre 5 et 12 volts, le câble des prises jacks étant le suivant :

5-12 volts @ moins de 100 mA Prise de commande RS 232 Cette prise a deux rôles : *_ charger un nouveau programme de gestion du fonctionnement dans votre amplificateur (lorsque de nouvelles fonctions lui sont ajoutées, par exemple) + pour le contrôle externe de l’amplificateur par des systèmes de pilotage comme les modèles AMX® et CrestronTM Pour de plus amples informations sur concernant les systèmes d’automatisation totale, veuillez contacter votre revendeur agréé. Prise d’alimentation secteur AC Mains Le CA-5200 utilise un câble d'alimentation secteur normalisé IEC. Branchez ce câble IEC dans la prise correspondante à l'arrière de l'amplificateur, puis ensuite son autre extrémité dans une prise d'alimentation secteur murale. Fusible d’alimentation secteur AC Mains Fuse Votre amplificateur de puissance Classé est équipé d’un fusible de protection générale d’alimentation secteur, accessible en face arrière. Si vous suspectez ce fusible d’avoir fondu, débranchez votre amplificateur de l'alimentation secteur, ainsi que ses prises d'entrée et câbles d'enceintes acoustiques, puis ôtez le couvercle du fusible en face arrière. Ne jamais ouvrir l’amplificateur. Il n’y a à l’intérieur aucun élément susceptible d’être changé ou modifié par l'utilisateur.

Danger ! Il y a à l’intérieur de l’amplificateur des tensions et courants électriques potentiellement dangereux, même lorsque celui- ci est débranché de son alimentation secteur. Ne jamais essayer d’ouvrir tout ou partie du coffret de l’appareil. Il n’y a à l’intérieur de l’amplificateur aucun élément susceptible d’être changé ou modifié par l'utilisateur. Toutes les interventions sur cet appareil doivent impérativement être confiées à un revendeur ou distributeur agréé Classé. eu]

Important : Configuration des canaux Réglage initial Votre nouvel amplificateur Classé est d’utilisation très simple. Veuillez simplement suivre les étapes suivantes pour garantir le réglage et l’utilisation sûrs et efficaces de votre nouvel amplificateur. Le branchement de l'alimentation secteur doit toujours être le dernier effectué sur votre nouvel amplificateur. C’est d’ailleurs, en règle générale, une excellente habitude que celle consistant à toujours allumer en dernier, dans le système, le ou les amplificateurs de puissance, après que tous les autres maillons soient alimentés par le secteur et stabilisés. De la même manière, prenez l'habitude d’éteindre toujours en premier le ou les amplificateurs de puissance, ce qui évite aux enceintes acoustiques de supporter d’éventuels parasites de commutation lors de l'extinction des autres maillons. 1 Déballez chacun des éléments selon les haut. Prenez garde au fait que l’amplificateur est particulièrement lourd. structions fournies plus 2 Installer l’amplificateur (lire soigneusement, plus haut, les paragraphes “ Déballage ” et “ Installation ”), et branchez-le sur son alimentation secteur. Ceci sous-entend que vous ayez auparavant décidé de l’endroit précis, vérifié la ventilation correcte autour de l'appareil, du bon passage de tous les câbles à l'arrière. Branchez ensuite l’amplificateur directement dans une prise secteur murale. N'utilisez pas de câbles rallonges, qui la plupart du temps ne sont pas adaptés à la consommation électrique nécessitée par lamplificateur. 3 Configurez votre amplificateur. Les touches Select et Mode vous permettent de configurer votre amplificateur en fonction de la manière dont vous souhaitez l'utiliser. L'appareil étant en mode de veille Stzndby, une pression sur la touche Select allume les diodes d’un canal donné, vous indiquant ainsi quel canal est en cours de configuration (fonctionnement en mode asymétrique ou symétrique). Le clignotement des diodes d’un canal indique que celui va pouvoir être configuré pour le choix du mode symétrique ou asymétrique. Pressez la touche Mode pour choisir entre mode symétrique ou asymétrique, suivant qu'une ou les deux diodes restent allumées. Pressez la touche Select de nouveau pour choisir le canal suivant, et répéter la procédure pour choisir le mode de fonctionnement. Pour finir, pressez la touche Select jusqu’à ce que toutes les diodes soient éteintes. Assurez-vous que l’amplificateur est bien configuré en fonction des entrées réellement utilisées, ce pour chaque canal. Vous pouvez utiliser n'importe quelle combinaison de configuration suivant les besoins de votre système.

Configuration de l'allumage de l’amplificateur Dans les systèmes utilisant plusieurs amplificateurs de puissance Classé, vous pouvez classer par ordre numérique tous les amplificateurs, qui porteront alors les numéros #1, #2, #3 et ainsi de suite. Lorsqu'ils sont reliés à un préamplificateur Classé via la prise CAN Bus ou par commutation Trigger, ils sallumeront successivement dans l'ordre de leur numéro, et non tous en même temps. (Si plusieurs amplificateurs très puissants étaient allumés en même temps, cela risquerait de surcharger ponctuellement votre réseau électrique, au point parfois de déclencher le disjoncteur général). Pour attribuer à un amplificateur donné le numéro #x, par exemple : + Placez l'amplificateur dans son mode de veille Ssndby (diode LED Standby allumée). *_ Pressez et maintenez la pression sur la touche Mode jusqu'à ce que toutes les diodes de tous les canaux soient allumées. En relâchant la touche, les diodes clignotent le nombre de fois correspondant au numéro de l’amplificateur (par exemple, les diodes clignotent deux fois pour indiquer l’amplificateur #2). eu]

+ Si vous souhaitez changer ce numéro pour l’amplificateur, pressez et maintenez la pression sur la touche Mode jusqu’à ce que toutes les diodes soient allumées. + Tout en maintenant la pression sur la touche Mode, pressez la touche Select le nombre de fois correspondant au numéro que vous souhaitez donner à l’amplificateur (3 fois pour ampli #3, 4 fois pour amplis #4, etc.). + Relâchez la touche Mode. L'amplificateur confirmera alors votre choix par le clignotement des diodes le nombre de fois correspondant au numéro choisi. Effectuez les branchements avec le préamplificateur L'amplificateur étant en mode de veille strdby ou débranché de son alimentation secteur, et en utilisant les prises symétriques ou asymétriques selon la configuration choisie à l'étape 3, effectuez les branchements appropriés en n'utilisant que des câbles de très haute qualité. Assurez-vous que toutes les connexions sont parfaites, en resserrant notamment légèrement les couronnes externes des prises RCA avec des pinces avant de les insérer dans les prises femelles. Effectuez les branchements avec les enceintes acoustiques Effectuez toutes les connexions nécessaires entre les sorties de l'amplificateur et vos enceintes acoustiques, en utilisant des câbles spécifiques de très haute qualité. Branchez les prises noires (-) de l’'amplificateur sur les prises noires (-) de vos enceintes acoustiques, et les prises rouges (+) de l’amplificateur sur les prises rouges (+) des enceintes. En cas de bi-câblage, quatre conducteurs doivent relier chaque canal de l’amplificateur à son enceinte acoustique correspondante : soit deux paires de câbles +/-— séparées, une pour le grave, l’autre pour le médium-aigu. Vérifiez bien qu'aucun câble ne soit croisé entre les prises (+) et (—), à chacune de ses extrémités.

Attention ! Vérifiez que tous les branchements soient solides et ne puissent se défaire d'eux-mêmes, mais ne serrez tout de même pas trop fort. Si vous pouvez tirer raisonnablement sur chaque câble sans qu'il ne présente le moindre mouvement aux extrémités, la qualité de la liaison est suffisante. Un serrage trop prononcé n'améliorera pas la qualité des contacts, et peut même, à la limite, détériorer les prises. 6 Vérifiez deux fois toutes les connexions Nous savons bien que ce paragraphe peut sembler inutile et agaçant, mais il n’est pourtant jamais inutile de dépenser une ou deux minutes pour bien vérifier chaque connexion, et éventuellement vérifier puis modifier celles qui semblent de qualité précaire. 7 Allumez tous les maillons du système, puis allumez l’amplificateur C’est une excellente habitude à prendre que d’allumer toujours en dernier le ou les amplificateurs de puissance, et également de les éteindre les premiers. Cela évite les bruits parasites pouvant survenir à l’allumage/ extinction de certains maillons, qui peuvent alors atteindre et endommager les enceintes acoustiques. Entretien & Maintenance Pour enlever la poussière sur le coffret, utilisez un plumeau ou un fin tissu non pelucheux. Pour retirer la saleté ou des traces de doigt, nous recommandons uniquement un chiffon doux légèrement imbibé d'alcool isopropyle. Imbibez uniquement le chiffon d’alcool, avant de le passer doucement sur la surface de l'amplificateur. Ne pas utiliser trop d’alcool afin qu'il ne puisse en aucun cas s'égoutter du chiffon. Ne jamais, en aucun cas, appliquer directement de produit liquide sur l’amplificateur, car un liquide quel qu’il soit introduit dans l’appareil peut endommager gravement et irrémédiablement celui-ci.

Dysfonctionnements En règle générale, consultez toujours votre revendeur agréé Classé en cas de problème. Avant cela, toutefois, vérifiez si le problème rencontré n'est pas évoqué ci-après. Essayez alors la ou les solutions proposées. Si rien ne résout votre problème, consultez votre revendeur agréé Classé. 1 Pas de son, et les diodes LED des canaux ne s’allument pas. + L'amplificateur n’est pas branché dans une prise d'alimentation secteur, ou l'alimentation n’est pas effective (disjoncteur, fusible fondu). +. Un problème ponctuel de perte de tension ou de puissance nécessite la remise à zéro du processeur interne. Débranchez l'appareil pendant au moins 30 secondes, puis rebranchez-le et eu]

allumez-le. +_ Le fusible d'alimentation secteur est fondu. Voir /e problème de fonctionnement #4 ci-dessous (ou contactez votre revendeur Classé). + La tension d’alimentation n’est pas correcte. Vérifiez la tension d'alimentation requise sur la face arrière de l'appareil. 2 Pas de son, et une ou plusieurs diodes LED des canaux clignotent en rouge. + _Le circuit de protection est entré en service. Pour réinitialiser l'amplificateur, pressez et maintenez la pression pendant 3 secondes sur la touche de mise en veille Standby. Puis débranchez toutes ses prises, en entrées comme en sorties. + Essayez de nouveau de rallumer l’amplificateur, en pressant la touche Standby. Si la diode LED continue de clignoter, c’est qu’il y a un problème de fonctionnement de l’amplificateur lui-même. Débranchez-le du secteur et portez-le chez votre revendeur agréé Classé pour vérification. +_ S'il fonctionne ainsi sans problème, éteignez-le, rebranchez toutes les entrées, puis rallumez-le. S'il se remet en mode de protection (diodes clignotantes), le problème vient d’un élément du système placé * en amont ”, probablement une tension continue parasite ou similaire. Votre amplificateur essaie alors de protéger vos enceintes acoustiques (même une faible tension continue permanente peut suffire à endommager définitivement les haut-parleurs de grave en relativement peu de temps). Essayez de brancher et débrancher les différentes sources pour déterminer celle qui est la cause du problème, si cela provient d’un seul maillon ou survient en permanence (cas du préamplificateur défectueux). Contactez votre revendeur pour vous aider à déterminer puis éradiquer la cause de la panne. 3 L’amplificateur reste éteint + Vérifiez qu’il existe bien une ventilation adéquate autour de l'appareil, et que la température ambiante de la pièce n'excède pas 40 °C (105 °F). +. Passez en revue les problèmes détaillés ci-dessus (si l’'amplificateur s’est mis en mode de protection).

Le fusible d'alimentation secteur a fondu La procédure de résolution du problème “ fusible secteur fondu ” est particulière, d'autant que cet événement — très rare — indique généralement la présence d’un problème sérieux. Veuillez donc suivre les étapes suivantes, en respectant bien leur ordre : a. Débranchez l’amplificateur de son alimentation secteur, de ses câbles en entrées comme en sorties, et retirez le capot du fusible, sur la face arrière. b. Si le fusible est fondu, remplacez-le mais uniquement avec un fusible exactement de même type et de même valeur. L'utilisation d'un fusible différente, type ou valeur, et notamment d'un fusible de valeur plus élevée, peut entraîner des dommages irréversibles à votre amplificateur. Si ce changement de fusible vous semble trop compliqué, n'hésitez pas à contacter votre revendeur pour assistance. Tension d’alimentation secteur : 100/120 VAC Type de fusible : MDA à fusion retardée Valeur du fusible : 15 A Tension d’alimentation secteur : 230/240 VAC Type de fusible : MDA à fusion retardée Valeur du fusible : 12 A c. Après avoir replacé le fusible et son capot, rebranchez l'amplificateur wniquement sur son alimentation secteur, et sans rebrancher aucune de ses entrées et sorties. Si le fusible fond à nouveau, débranchez l’amplificateur et contactez immédiatement votre revendeur agréé. d. Si tout semble se passer normalement, mettez l’amplificateur dans son mode de veille stndby, rebranchez soigneusement tous les câbles en entrée et rallumez-le. Si le fusible fond à nouveau (ou que l’amplificateur se met en mode de protection), le problème — sérieux — vient du préamplificateur/processeur. Contactez votre revendeur agréé Classé. e. Enfin, si tout se passe normalement, remettez l’amplificateur dans son mode de veille strdby puis rebranchez soigneusement les enceintes acoustiques. Vérifiez l'absence de tout court- circuit aux deux extrémités des différents câbles. Puis rallumez l'amplificateur. Si le fonctionnement est normal (le fusible ne fond pas), c’est que le précédent fusible a probablement fondu pour protéger l'amplificateur d’une importante surtension secteur. S’il fond à nouveau, contactez votre revendeur agréé Classé pour assistance. La diode LED de mise en veille Standby bleue clignote rapidement, puis une ou plusieurs des diodes LED des canaux clignotent en rouge. *_ Essayez de remettre à zéro l’appareil en le débranchant du secteur, attendez plusieurs secondes puis rebranchez-le. Si cela ne corrige pas le problème, contacter votre revendeur agréé Classé pour assistance.

Spécifications M Puissance de sortie nominale : 200 W/canal RMS en continu @ 8 Q 370 W/canal RMS en continu @ 4 Q EH Réponse en fréquence : 10 Hz à 22 kHz (+0/-0,1 dB) 10 Hz à 155 kHz (+0/-3 dB) H Phase: inférieure à — 10° (22 kHz) BH Rapport signal-bruit : supérieur à — 108 dB (réf. sortie maximum, 10 Hz — 80 kHz) M Séparation des canaux : supérieure à 80 dB @ 20 kHz H Bruit seuil FFT : toutes crêtes sous — 95 dBv (10 Hz 80 kHz) H Distorsion harmonique totale + bruit : 0,003 % @ 8 Q (non pondéré, entrée 1 Vrms/1 kHz, 10 Hz — 500 kHz) H Gain en tension : 29,1 dB B Sensibilité : 1,4 Vrms à puissance maximum @ 8 Q H Impédance d'entrée : 100 KQ H Consommation à puissance maximum : 1056 W (norme IEC60065, par. 2.3.10) H Consommation électrique moyenne : 348 W M Tension d’alimentation secteur : indiquée sur la face arrière (ne peut être modifiée par l'utilisateur ou le revendeur) H Dimensions hors tout : Largeur : 445 mm (çans boutons ni prises) Hauteur : 222 mm Profondeur : 534 mm H Poids emballé : 60 kg. H Poids net : 55 kg. Toutes ces caractéristiques sont exactes au moment où ce manuel est imprimé. Classé se réserve le droit d'améliorer ses produits sans préavis. Pour de plus amples informations, contactez votre revendeur Classé, ou con- tactez : Classé Audio 5070 François Cusson Lachine, Québec Canada H8T 1B3 Téléphone [phone] Fax [phone] Internet : http://www.classeaudio.com email: [e-mail] http://www.classeaudio.com Classé er le logo Classé sont des marques déposées de Classé Audio Inc. Lachine, Canada. Tous droits réservées. i-Command'W est une marque déposée de Equity International, Inc. Tous droits réservés AMX® est une marque déposée de AMX Corporation of Richardson, TX. Tous droits réservés, Crestron TM est une marque déposée de Crestron Electronies, Inc., Rockleigh, NJ. Tous droits réservés
