MANUALE UTENTE CA-5200 CLASSE AUDIO

ATTENZIONE: Per ridurre il rischio di incendio e di scossa elettrica non esponete l’apparecchio all’umidità o alla pioggi

AVVERTENZA: PER RIDURRE IL RISCHIO DI SCOSSA ELETTRICA, NON TOGLIETE IL COPERCHIO. NON CONTIENE PARTI UTILI PER L'UTENTE. PER L'ASSISTENZA FATE RIFERIMENTO A PERSONALE QUALIFICATO. Il fulmine inserito in un triangolo vi avverte della presenza di materiale non isolato, sotto tensione, ad elevato voltaggio all’interno del prodotto che pud costituire pericolo di folgorazione. Il punto esclamativo entro un triangolo equilatero vi avverte della presenza di istruzioni d’uso e manutenzione importanti nel manuale o nella documentazione che accompagna il prodotto. Il marchio “CE” indica che questo prodotto è conforme alle norme della Comunità Europea: EMC (Compatibilità Elettromagnetica) e LVD (Direttive sulla Bassa Tensione). Tutti i prodotti Classé sono realizzati secondo le norme internazionali per il trattamento delle sostanze pericolose ( RoHS - Restriction of Hazardous Substances) in apparecchi elettrici ed elettronici, e per lo smaltimento di prodotti elettrici ed elettronici (WEEE - Waste Electrical and Electronic Equipment). Il simbolo del cestino dei rifiuti con DE RE & una croce sopra, indica la compatibilità con queste norme e che il prodotto deve essere opportunamente riciclato o smaltito in accordo con le direttive vigenti. NOTA ‘Tutti noi di Classè abbiamo fatto il meglio perché il vostro acquisto rimanga nel tempo un investimento di valore. Siamo orgogliosi di infor- marvi che tutti i componenti Classè sono stati ufficialmente certificati con il marchio CE della Comunità Europea. Questo significa che il vostro prodotto Classè, ë stato sottoposto ai più rigorosi test di sicurezza e di produzione del mondo. Il marchio CE certifica che il prodotto che avete acquistato & conforme alle specifiche imposte dalla Comunità Europea riguardanti la sicurezza dei con- sumatori e la qualità del prodotto. Questo dispositivo & stato esaminato e definito conforme ai limiti previsti per i dispositivi digirali di Classe B in accordo al regolamento ECC, parte 15. Questi limiti sono concepiti per fornire ragionevole protezione contro interferenze pericolose in un ambiente residenziale. Questo apparecchio genera, usa e pud irradiare energia in radiofrequenza e, qualora non installato e utilizzato secondo le presenti istruzioni, pud causare interferenze nocive alle comunicazioni radio. Ad ogni modo, non esiste nessuna garanzia che tali interferenze non si producano in una particolare installazione. Se il presente dispositivo genera interferenze nocive alla ricezione radio o televisiva, fenomeno che puè essere dererminato dall'accensione/spegnimento dell’apparecchio stesso, il suo proprietario puè cercare di eliminare queste interferenze con uno 0 più dei seguenti modi: + Posizionare o orientare diversamente l'antenna di ricezione + Aumentare la distanza tra il prodotto e l'apparecchio disturbato. + Collegare il prodotto ad una presa di alimentazione collegata ad un diverso circuito da quello a cui à collegato l’apparecchio disturbato. + Consultate il vostro rivenditore o un tecnico radio/TV specializzato. Atrenzione: Eventuali modifiche a questo prodotto non espressamente autorizzate dal produttore, possono comportare il decadimento dell'autorità del suo utilizzo da parte dell'utente. Le informazioni contenute in questo manuale sono soggette a variazioni senza preawviso. La versione più aggiornata di questo manuale sarà inserita sul nostro sito hrtp://Awwwclasseaudio.com .

Importanti informazioni di Sicurezza ATTENZIONE: Leggete attentamente tutte le istruzioni ed osservate le dovute precauzioni, quando trovate indicazioni di pericolo o avvertenze, sia sul manuale che sul prodotto. Conservate questo manuale per ogni riferimento futuro alle istruzioni di sicurezza.

1. Non provate a riparare questo prodotto da soli. Non aprite il coperchio per nessuna ragione.

L'apparecchio non contiene parti utili per l’utente. Un prodotto aperto, in particolar modo se collegato alla alimentazione AC, da luogo ad una potenziale rischio di scossa elettrica letale. Fate sempre riferimento a personale autorizzato per qualsiasi evenienza.

2. Per ridurre il rischio di incendio e di scossa elettrica non esponete l’apparecchio all’umidità o alla

pioggia. Se è entrata una qualsiasi sostanza liquida nell’apparecchio, staccate immediatamente il cavo di alimentazione dalla presa e portatelo l’apparecchio ad un centro di assistenza qualificato per i necessari controlli.

3. Non posizionate l’apparecchio vicino a nessuna fonte di calore, come termosifoni, stufe, ecc.., e lontani

dai raggi solari diretti.

4. L'apparecchio deve essere collegato esclusivamente ad una sorgente di alimentazione elettrica adeguata,

del tipo indicato sul pannello posteriore o sull’imballo dell’unità. Lutilizzo di qualsiasi altro tipo di alimentazione potrebbe danneggiare il prodotto o ed invalidare la garanzia.

5. Non fate passare il cavo di alimentazione AC dove potrebbe essere calpestato o schiacciato da

oggetti posizionati sopra o vicino ad esso. Non piegatelo ad angoli acuti e non cercate di allungarlo per raggiungere la presa di alimentazione. Nel caso in cui il cavo venga danneggiato, portatelo al vostro rivenditore Classè che provvederà a controllarlo ed eventualmente à ripararlo o a sostituirlo.

6. Il cavo di alimentazione dovrebbe essere scollegato dalla presa durante i temporali, o quando

lapparecchiatura rimane inutilizzata per un periodo di tempo piuttosto lungo. 7... NON posizionate il prodotto in luoghi umidi.

8. NON fate mai cadere del liquido all’interno del prodotto.

9... NON bloccate mai le aperture di ventilazione.

10. NON cercate mai di eliminare le protezioni o i fusibili.

11. NON sostituite nessun fusibile con un altro fusibile di valore o di tipo diverso da quello specificato.

12. NON cercate di riparare da soli questo prodotto. Se dovesse presentarsi un problema, contattate il vostro

13. NON posizionate il prodotto a in luoghi con temperature troppo alte o troppo basse.

14. NON utilizzate questo prodotto in luoghi con pericolo di esplosioni.

15. Scollegare SEMPRE qualsiasi dispositivo elettronico durante i temporali.

Riportate qui il numero di serie del vostro nuovo prodotto Classè, per farvi riferimento per ogni esigenza futura. Numero di Serie:

Indice Benvenuti nella famiglia Classè Informazioni sull'installazione Sballaggio e posizionamento … Sballaggio del vostro amplificatore Posizionamento Ventilazione.… Installazioni particolari Numero di serie … Registrazione della vostra garanzia Tensione di alimentazione Periodo di rodaggio Leggete questo manuale. Caratteristiche speciali Design raffinato dei circuiti Test di ascolto Straordinaria longevità Circuiti di protezione Pannello frontale. Pannello posteriore . Impostazioni inizial Configurazione dei canali… Configurazione della sequenza a di attivazione degli amplificatori Cura e manutenzione Risoluzione dei problemi Caratteristiche tecniche Dimensioni….

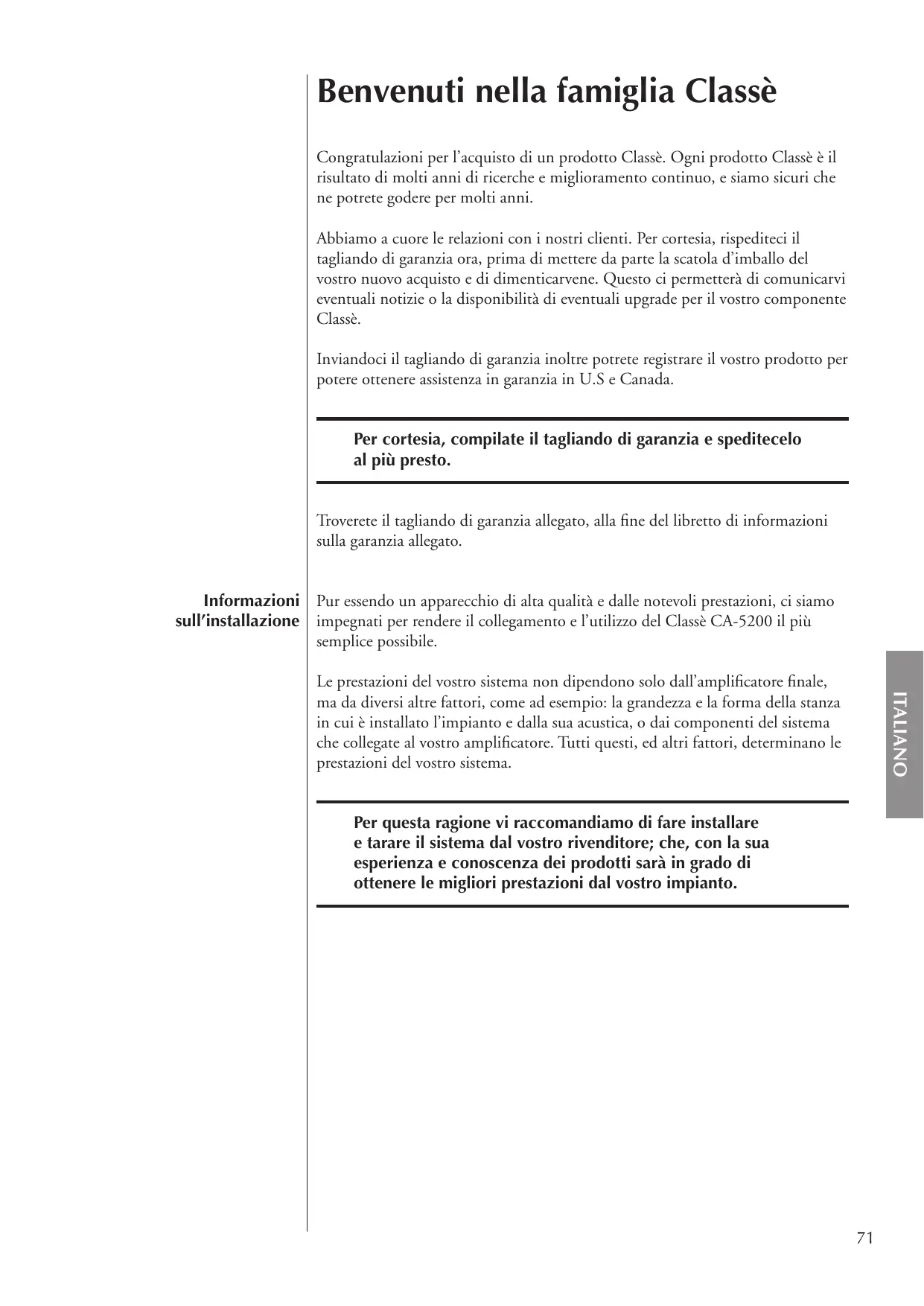

Informazioni sull’installazione Benvenuti nella famiglia Classè Congratulazioni per l’acquisto di un prodotto Classè. Ogni prodotto Classè à il risultato di molti anni di ricerche e miglioramento continuo, e siamo sicuri che ne potrete godere per molti anni. Abbiamo a cuore le relazioni con i nostri clienti. Per cortesia, rispediteci il tagliando di garanzia ora, prima di mettere da parte la scatola d’imballo del vostro nuovo acquisto e di dimenticarvene. Questo ci permetterà di comunicarvi eventuali notizie o la disponibilità di eventuali upgrade per il vostro componente Classè. Inviandoci il tagliando di garanzia inoltre potrete registrare il vostro prodotto per potere ottenere assistenza in garanzia in U.S e Canada. Per cortesia, compilate il tagliando di garanzia e speditecelo al più presto. Troverete il tagliando di garanzia allegato, alla fine del libretto di informazioni sulla garanzia allegato. Pur essendo un apparecchio di alta qualità e dalle notevoli prestazioni, ci siamo impegnati per rendere il collegamento e l’utilizzo del Classè CA-5200 il più semplice possibile. Le prestazioni del vostro sistema non dipendono solo dall’'amplificatore finale, ma da diversi altre fattori, come ad esempio: la grandezza e la forma della stanza in cui è installato l’impianto e dalla sua acustica, o dai componenti del sistema che collegate al vostro amplificatore. Tutti questi, ed altri fattori, determinano le prestazioni del vostro sistema. Per questa ragione vi raccomandiamo di fare installare e tarare il sistema dal vostro rivenditore; che, con la sua esperienza e conoscenza dei prodotti sarà in grado di ottenere le migliori prestazioni dal vostro impianto.

Sballaggio del vostro amplificatore Importante! Posizionamento ITALIANO Ventilazione

Sballaggio e posizionamento Sballate con cautela il vostro amplificatore seguendo le istruzioni allegate, e rimuovete tutti gli accessori dallimballo. Fate attenzione quando sollevate l'amplificatore poiché è molto pesante. Conservate la scatola di imballo ed il materiale di protezione accluso, per eventuali spostamenti del vostro prodotto Classè. La spedizione o il trasporto del prodotto in imballi diversi da quello originale, potrebbe provocare il danneggiamento del prodotto stesso, che non sarebbe quindi arabile in garanzia. Avete due possibilità di scelta nel posizionamento dell’amplificatore: potete posizionarlo vicino ai diffusori, il che richiederà l'impiego di cavi di connessione al preamplificatore molto lunghi; o potete posizionarlo vicino al preamplificatore, utilizzando cavi di connessione ai diffusori molto lunghi. Anche se entrambe le soluzioni garantiscono eccellenti prestazioni, è preferibile considerare la prima opzione per due ragioni: primo, la qualità del segnale degrada più facilmente quando viene trasmesso con una combinazione di alta corrente ed alta tensione, suggerendo quindi che i cavi di connessione dei diffusori devono essere più corti possibile; secondo, gli amplificatori di alta qualità utilizzano stadi di alimentazione molto potenti che inevitabilmente producono un campo magnetico di qualche grado. Idealmente, si preferisce sempre posizionare ad una ragionevole distanza i componenti sorgente più delicati da questi campi magnetici. Se per voi à più facile posizionare l'amplificatore in un rack o in un mobile apposito assieme agli altri vostri componenti, vi suggeriamo di posizionarlo alla base del mobile o rack, lontano dai componenti sorgente e dal preamplificatore. Questa è anche la posizione migliore per evitare che il peso considerevole dell'amplificatore danneggi il mobile e gli altri componenti del sistema, e rend il mobile o rack più stabile. Considerate di lasciare uno spazio adeguato dietro al CA-5200 per permettere il passaggio, e per potere effettuare un agevole collegamento, dei cavi di connessione e del cavo di alimentazione. Vi consigliamo di lasciare almeno 20 cm di spazio libero dietro il vostro amplificatore. Il vostro amplificatore Classè genera calore durante il normale funzionamento. Assicuratevi di lasciare almeno 15 em circa di spazio libero da ogni lato per permettere la dissipazione del calore con la normale circolazione dell’aria. Le aperture di ventilazione sulla parte superiore ed inferiore del CA-5200 devono essere lasciate libere da qualsiasi impedimento possa ridurre il usso d’aria attraverso l’unità. Non posizionate l’unità su superfici che possano bloccare le aperture di ventilazione (come ad esempio tappeti).

Installazioni particolari Numero di serie Registrazione della vostra garanzia Tensione di alimentazione Attenzione: In questo manuale sono riportati i disegni tecnici con gli ingombri del prodotto per facilitare l’installazione in mobili o strutture dedicate (vedi la sezione Dimensioni). E’ inoltre disponibile per questo prodotto un kit apposito per il montaggio a rack. Contattate il vostro rivenditore Classè per maggiori informazioni. Trovate il numero di serie del vostro amplificatore sul pannello posteriore dell'unità. Annotate questo numero nell’apposito spazio a pagina 3 di questo manuale per ogni esigenza futura. Avendo già a portata di mano il numero di serie, è il momento giusto per compilare il tagliando di garanzia. Per cortesia, registrate la garanzia del vostro nuovo prodotto; questo ci permetterà di comunicarvi eventuali notizie o la disponibilità di eventuali upgrade per il vostro prodotto. La tensione di alimentazione dell’'amplificatore CA-5200 è impostata dalla fabbrica (internamente) a 100V, 120V, 230V o 240 V AC, in base al paese in cui viene venduto. (230V solo neï paesi Europei, in conformità con le norme CE.) L'impostazione della tensione di alimentazione non pud essere variata dall’utente. Assicuratevi che l’etichetta sul pannello posteriore del vostro amplificatore, indichi la corretta tensione di alimentazione per il vostro paese. Provare ad utilizzare il vostro amplificatore con una tensione di alimentazione non corretta potrebbe danneggiare l’unità. L'impostazione della tensione di alimentazione non pud essere variata dall’utente. Il prodotto non contiene parti utili per l’utente. Per ogni problema fate riferimento ad un centro assistenza autorizzato Classè.

Se la tensione di alimentazione AC indicata sul vostro amplificatore non è corretta, contattate il vostro rivenditore o il distributore Classè del vostro paese. 11 CA-5200 pud essere collegato ad una normale presa di alimentazione AC da 15 Ampere. Se dovessero esserci altri componenti collegati sulla stessa presa, tenete conto del loro assorbimento di corrente.

Periodo di rodaggio Leggete questo manuale 11 CA-5200 è dotato di circuiti di protezione atti a prevenire il pericoloso funzionamento dell’amplificatore in condizioni di alimentazione con una tensione troppo alta o troppo bassa. + Allaccensione: All’accensione dell’unità, la tensione AC di rete deve essere compresa fra -15% e +10% del valore nominale di alimentazione, altrimenti l’amplificatore non si accenderà. Per esempio, una unità con alimentazione a 120V richiederà una Tensione di rete di circa 95V-135V per potere funzionare. + Aumenti di tensione durante il funzionamento: Se la tensione di rete AC aumenta del 10% o più, durante il funzionamento, lamplificatore entrerà in protezione e si spegnerà. Il LED standby lampeggerà per indicare che è entrato in modalità di protezione. + Diminuzioni di tensione durante il funzionamento: Se la tensione di rete AC diminuisce del 15% o più, durante il funzionamento, l’amplificatore continuerà a funzionare (finchè non sarà particolarmente pericoloso per l'amplificatore), ma non sarà in grado di raggiungere le consuete prestazioni finchè la

tensione di rete non torna a livelli accettabi lampeggerà per indicare questa condizione. Il vostro nuovo amplificatore finale Classè vi garantisce eccellenti prestazioni da subito. Comunque, per raggiungere le massime prestazioni necessario un certo tempo dall’accensione per permettere a tutti i componenti di raggiungere la temperatura ottimale di funzionamento. Secondo la nostra esperienza, necessitano circa 300 ore di “rodaggio” perché si possano notare grandi differenze; dopo questo periodo, l’amplificatore raggiunge l’equilibrio termico ottimale ed i condensatori possono garantire le migliori prestazioni. Dopo questo periodo iniziale di rodaggio, le prestazioni del vostro nuovo prodotto rimarranno stabili per tutti gli anni a venire. Lunica eccezione a questa regola pud essere il fatto che l’amplificatore venga lasciato in modalità standby per un lungo periodo di tempo, permettendogli di raffreddarsi troppo. In base a quanto si raffredda, dovrete aspettarvi un breve periodo di riscaldamento prima che la qualità del suono raggiunga il livello ottimale. Se non lasciate raffreddare troppo il vostro amplificatore, non dovrebbe impiegare troppo tempo per tornare alle sue normali prestazioni. Fortunatamente, non dovrete mai ripetere il periodo di rodaggio di 300 ore! Leggete attentamente questo manuale, in modo da prendete confidenza con il vostro nuovo amplificatore. Sappiamo che siete ansiosi di collegare tutto e provare il vostro nuovo prodotto. Comunque, la lettura di questo manuale e l’osservanza di tutte le indicazioni che vengono fornite, vi assicurerà tutti i benefici che derivano dall’acquisto di un prodotto di cos alta qualità. Grazie.

Design raffinato dei circuiti Test di ascolto Caratteristiche speciali Tutti gli stadi di amplificazione analogica di Classè derivano da circuiti che hanno ormai raggiunto lo stato dell’arte, dopo anni di continuo sviluppo. Partendo da un eccellente design circuitale, implementato anno dopo anno da migliorie derivate dall’'esperienza, siamo in grado di scoprire ulteriori piccole rifiniture nelle diverse applicazioni, che ci permettono di raggiungere prestazioni superlative. Modificare la tensione su un determinato punto, o utilizzare un componente leggermente diverso dove necessario, pud determinare la differenza fra una alimentazione robusta ed una al di fuori del comune. Questo livello di raffinatezza pud essere raggiunto solo con una grande esperienza, non da chi è capace solo di parlare di nozioni tecniche generiche. Di tutta la nostra esperienza ne possono godere tutti i nostri clienti nell’uso quotidiano di qualsiasi nostro prodotto (tutti i prodotti Classè derivano da circuiti analogici di base sostanzialmente uguali), avvalorato anche dalle eccellenti qualità dimostrate nelle recensioni e test delle riviste specializzate. Da un prodotto di classe e fama mondiale ci si aspettano prestazioni eccellenti, ed i prodotti Classè non tradiscono le aspettative. Comunque, l’esperienza ci insegna che, l’eccellenza tecnica da sola non sempre è sufficiente a garantire prestazioni musicali adeguate. Per questa ragione, tutti i prodotti Classè vengono collaudati e tarati finemente durante i processi di produzione con accurate prove di ascolto. Le nostre orecchie, e quelli dei nostri tecnici, sono il migliore strumento di test di ascolto al mondo, che completano la nostra dotazione di strumenti di test disponibili nei nostri laboratori. Nel corso delle procedure di ottimizzazione dei circuiti per un prodotto, vengono prese centinaia di decisioni in base alle impressioni soggettive derivate dalla sostituzione di un particolare componente di alta qualità con un altro.

Per esempio, potremmo ascoltare una dozzina di resistenze da 0.1% dello stesso valore, ma di diversi produttori; i test standard possono evidenziare per tutte gli stessi risultati in termini di rumore, distorsione ecc.. Eppure, quasi sempre, una scelta piuttosto che un’altra determina piccoli miglioramenti nello sviluppo delle prestazioni di un prodotto in fase di ricerca. Meno spesso, anche una piccola scelta del genere determina un sorprendente cambiamento delle prestazioni del prodotto. Moltiplicate queste scelte per le decine, o anche centinaia, di decisioni da prendere prima che un prodotto sia pronto per la produzione e la vendita, e pensate a che livello di qualità finale potrà raggiungere il prodotto — tutto cid è basato su accurati test di ascolto, che siamo convinti siano il complemento necessario per garantirvi la qualità e le prestazioni che vi aspettate da un prodotto Classè.

Straordinaria longevità Circuiti di protezione Un altro beneficio derivato dalla continua ricerca del migliore design cireuitale negli anni è la garanzia della durata nel tempo dei nostri prodotti. Utilizziamo solo component della più alta qualità disponibili sul mercato, scelti anche in base alla loro durata nel tempo, verificata dalla nostra esperienza personale e mediante test di invecchiamento dei componenti; in questo modo siamo in grado di progettare e realizzare prodotti che possono durare nel tempo. Siamo sicuri che il vostro nuovo prodotto Classè vi assicurerà diversi anni di piacevole ascolto della vostra musica preferita e senza problemi, proprio come hanno fatto i precedenti prodotti Classè con i loro proprietari. Il vostro nuovo amplificatore Classè, è dotato inoltre di diversi circuiti di protezione, tutti progettati per proteggere sia l’amplificatore stesso che i vostri diffusori da pericolose condizioni di guasto. Questi circuiti di protezione non condizionano o limitano in nessun modo le normal prestazioni dell'amplificatore, semplicemente disattivano l’amplificatore in caso di possibili condizioni di pericolo. Queste condizioni possono essere: + Sovraccarico sulle uscite + Distorsione eccessiva del segnale + Segnali DC in uscita dall’amplificatore +. Sbalzi della tensione di rete ( al di fuori delle normali tolleranze) + Temperature di funzionamento eccessive Se dovesse verificarsi una di queste condizioni di malfunzionamento (che potrebbe danneggiare sia l'amplificatore che à diffusori), V'amplificatore si disattiverebbe immediatamente da solo. In questo caso, i LED indicatori lampeggerebbero fino a che il difetto non viene corretto e l’amplificatore non viene riacceso. Se il difetto è solo su un canale specifico, lampeggerà solo il LED rosso di quel canale; se il difetto non dipende dai canali (per esempio, tensione di rete AC troppo bassa), lampeggerà il LED standby.

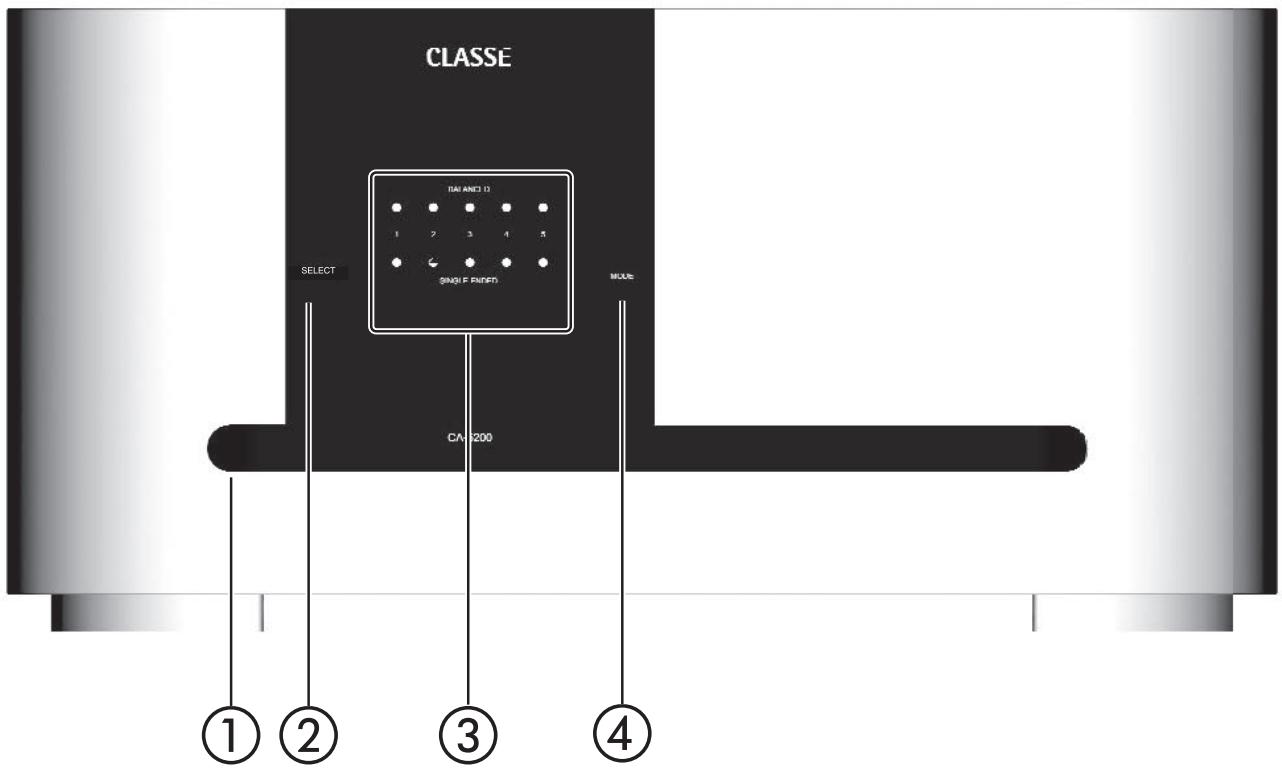

Pannello frontale 1 Tasto Standby e LED indicatore Premendo il tasto standby del pannello frontale commuterete lo stato dell’amplificatore da pienamente operativo alla modalità standby, in cui lamplificatore è disattivato ma comunque attivabile da un qualsiasi comando del sistema di controllo esterno ( per esempio, dall'ingresso IR, un segnale Trigger DC, via CAN Bus, o dalla interfaccia RS-232).

Lo stato dell’'amplificatore viene indicato dal LED sul tasto standby sul pannello frontale. Il colore del LED indica: + acceso = standby + lampeggiante = inizializzazione *_spento + LED del Canale acceso = in funzione *_ lampeggiante (dopo l'accensione) = Tensione di alimentazione AC non idonea Quando in modalità stzndby, lo stadio di potenza dell’amplificatore à spento. Rimangono attivi solo i circuiti di controllo ed una piccola parte dell’alimentazione, con un assorbimento di corrente minimo. Questo per permettere all’accensione dell'amplificatore, di raggiungere velocemente la temperatura ottimale di esercizio. Se non intendete utilizzare l’amplificatore per un periodo di tempo piuttosto lungo, magari quando andate in vacanza, vi consigliamo di scollegarlo dalla presa di rete di alimentazione AC. Assicuratevi che l’amplificatore sia in sttndby prima di scollegarlo dalla presa di alimentazione.

Attenzione! E’ sempre consigliabile scollegare tutti gli apparecchi elettronici dallalimentazione AC durante temporali, poiché se un fulmine dovesse cadere vicino alla vostra abitazione potrebbe provocare un tremendo sbalzo di tensione sulla rete di alimentazione AC. La scarica che ne risulterebbe ( che potrebbe essere di molte migliaia di Volt) danneggerebbe tutti gli apparecchi ad essa collegati, anche se di alta qualità e/o dotati di protezione. La migliore protezione in caso di temporali è semplicemente di scollegare dalla presa di rete tutte le apparecchiature. Tasto Select Il tasto Select viene utilizzato (congiuntamente con il tasto Mode) durante la configurazione dei canali dell’amplificatore per il funzionamento con ingressi bilanciati o RCA. E’ anche usato durante la configurazione della sequenza di accensione di una serie di amplificatori Classè collegati ad un preamplificatore Classè attraverso il sistema di comunicazione CAN Bus o Trigger. LED indicatori dello stato dei canali Ogni canale del vostro amplificatore dispone di 2 LED indicatori, che indicano l’uso di ingressi bilanciati (XLR) o RCA per il rispetivo canale. Questi LED vengono anche utilizzati per indicare condizioni di guasto nel vostro amplificatore, se dovesse capitare. Se il LED indicatore di un canale dovesse lampeggiare con colore rosso, significa che c’è un problema su quel canale. Se tutti i LED indicatori dovessero lampeggiare con colore rosso, significa che c’è un problema di sistema non riferito ad un particolare canale. Se vedete uno dei LED indicatori lampeggiare con colore rosso, scollegate immediatamente l’alimentazione AC dell’amplificatore e controllate che tutte le connessioni siano corrette. Se la presa AC non è accessibile facilmente, potete premere e tenere premuto per circa 3 secondi il tasto Standby per resettare l’amplificatore. Se non riscontrate nessun difetto apparente, vi preghiamo di contattare il vostro ore autorizzato Classè per maggiori dettagli. Tasto Mode Il tasto Mode viene utilizzato (congiuntamente con il tasto Select) durante la configurazione dei canali dell’amplificatore per il funzionamento con ingressi bilanciati o RCA. E anche usato durante la configurazione della sequenza di accensione di una serie di amplificatori Classè collegati ad un preamplificatore Classè attraverso il sistema di comunicazione CAN Bus o Trigger.

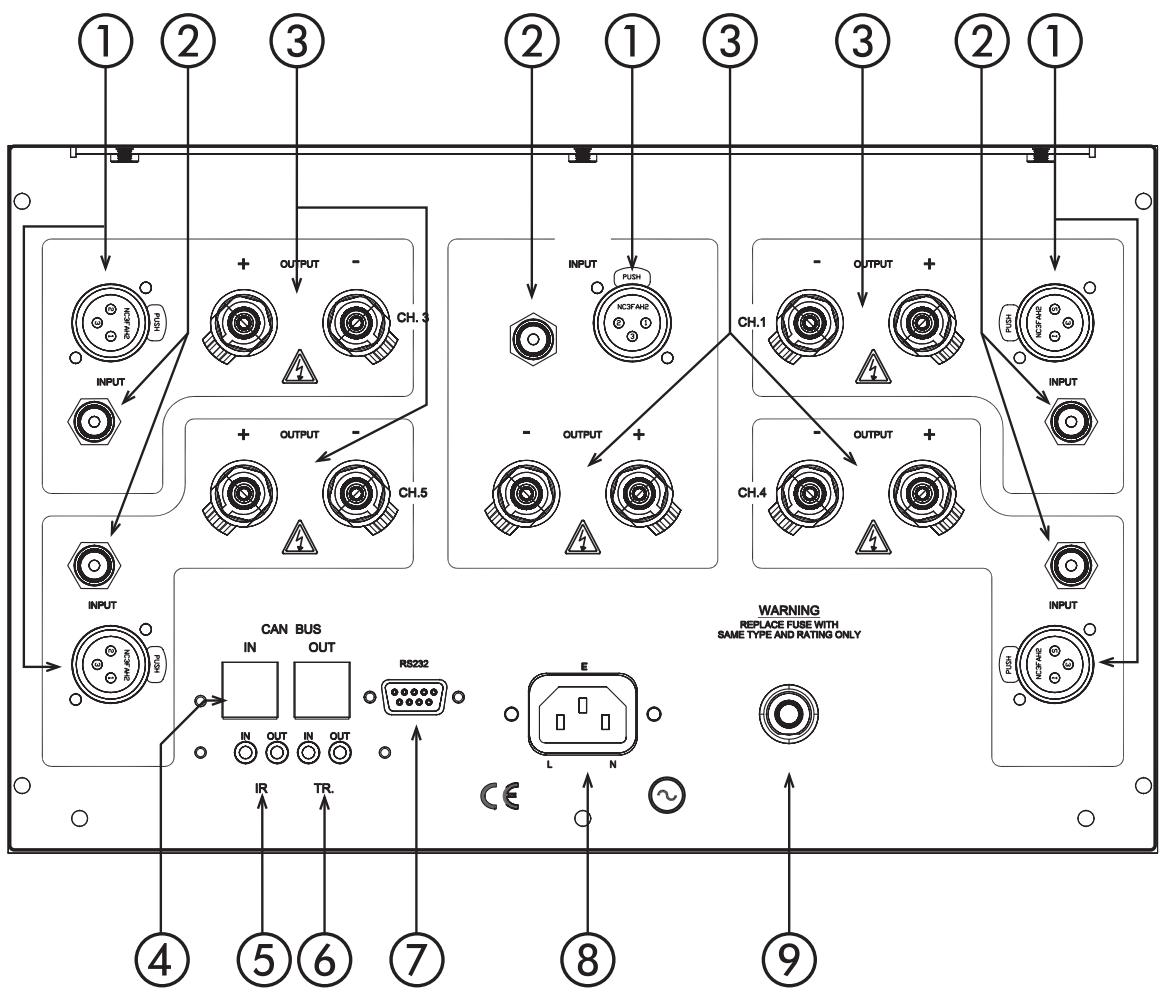

MaRNNe, Su RAR P ARR our Pannello posteriore Le seguenti informazioni sono rapida descrizione delle funzioni e delle caratteristiche del prodotto. Andate alla sezione seguente (/mpostazioni iniziali) per maggiori dettagli sull’installazione del vostro nuovo amplificatore nel vostro sistema. 1 Ingresso bilanciato (XLR) Le connessioni bilanciate audio sono state sviluppate originariamente per il settore audio professionale, per preservare i dettagli più delicati dei segnali di più basso livello dei microfoni. Per molti anni, sono stati usati anche da produttori di prodotti consumer di alta qualità come Classè, per garantire una riproduzione dettagliata delle più raffinate registrazioni audio della vostra collezione. Tecnicamente, le connessioni audio bilanciate hanno due distinte peculiarità: raddoppiano la forza del segnale durante la trasmissione da un componente all’altro, incrementando il rapporto S/N potenziale di GdB; e consentono il trasferimento del segnale limitando disturbi ed interferenze EMI (lettromagnetiche) o in radiofrequenza (RFI). Nel mondo attuale, con i nuovi sistemi di comunicazioni senza fili, le potenziali interferenze ad apparati elettronici sono notevolmente aumentate — per cui è sempre più importante riuscire ad evitarle durante la riproduzione di musica o colonne sonore di film.

Per questa ragione, vi consigliamo di utilizzare le connessioni bilanciate, quando possibile, tra i vostri componenti Classè. La piedinatura dei connettori di ingresso femmina XLR è: sg Pin 1: Massa Pin 2: Positivo + (non invertito) œ Pin 3: Negativo - (invertito) Corpo del connettore: Massa dello chassis Questo tipo di piedinatura corrisponde agli standards adottati dalla Audio engineering society. Se utilizzate il vostro amplificatore Classè con un preamplificatore Classè non avrete problemi; dovete solo comprare un cavo di connessione bilanciato standard e collegare i due prodotti, quindi abilitare l’ingresso sull'amplificatore configurandolo come descritto nella sezione Zmpostazioni Iniziali. Se invece utilizzate un preamplificatore di un’altra marca, fate riferimento al manuale di istruzioni del preamplificatore per verificare che la piedinatura del connettore di uscita corrisponda a quella dei connettori del vostro amplificatore. Se cosi non fosse, chiedete informazioni al vostro rivenditore di fiducia, che potrà fornirvi un cavo appropriato. Ingresso RCA I cavi di connessione con terminali RCA sono il tipo di connessione più diffuso nel campo dell’elettronica consumer. Utilizzando cavi di qualità si possono ottenere risultati eccellenti. Classè ha fatto del suo meglio per assicurare che la qualità degli ingressi RCA del vostro amplificatore sia la migliore. Comunque, questo tipo di connessione non pu garantire la limitazione dei disturbi che si ottiene con i cavi bilanciati — ecco il motivo per cui vi consigliamo di utilizzare cavi bilanciati quando possibile. Se decidete di utilizzare gli ingressi RCA del vostro amplificatore Classè, dovrete abilitarli come descritto nella sezione /mpostaziont Iniziali. Uscite dei diffusori L'amplificatore dispone, per ogni canale, di due coppie di terminali per i diffusori , per facilitare il collegamento in bi-wiring. Il collegamento bi-wiring si effettuata collegando 2 set di cavi per diffusori (preferibilmente uguali) tra ogni canale dell’amplificatore ed il corrispondente diffusore. In diversi casi questo tipo di collegamento pud migliorare la riproduzione dei dettagli musicali del diffusore, se dotato di collegamento separato per le alte e basse frequenze.

Moli diffusori di alta qualità dispongono di due coppie di connettori separati. In genere, una coppia di connettori sul diffusore alimenta la parte del crossover che pilota il woofer; e l'altra coppia di connettori alimenta la parte del crossover che pilota il midrange e le alte frequenze.) Anche se i connettori sul vostro amplificatore Classè accettano cavi spellati, vi raccomandiamo di utilizzare terminali ad anello o spinotti di alta qualità, inseriti e saldati ai capi dei cavi dei diffusori. Utilizzando connettori di alta qualità sarete sicuri che i collegamenti dei diffusori non si deterioreranno nel tempo, poiché i semplici cavi spellati potrebbero ossidarsi o logorarsi; inoltre poterete prevenire corto circuiti accidentali dovuti a collegamenti male eseguiti o fili del cavo spellato che fuoriescono dal connettore. Porta di collegamento del sistema di controllo Classè CAN Bus Questo connettore RJ-45 ë riservato a futuri sistemi di controllo e collegamento. Uscita ed ingresso IR Il vostro amplificatore Classè & dotato di due connettori mini mono-jack da 1/8 pollici per il collegamento a sistemi di controllo IR (raggi infrarossi) disponibili oggi sul mercato, che permettono il controllo dell’operazione di accensione/modalità standby dell’amplificatore mediante appositi codici di controllo. Questi codici possono essere inseriti in “macro” nei sistemi di controllo più sofisticati, facilitando il controllo dell’amplificatore neï sistemi più complessi. L'indicazione “ingresso/uscita IR” in effetti non è del tutto corretta, in quanto il segnale fornito a questi connettori è un segnale elettrico e non ad infrarossi: questo segnale viene ottenuto utilizzando ricevitori standard IR, amplificatori di distribuzione, ed emettitori che trasformano un segnale a raggi infrarossi di un telecomando in impulsi elettrici. Il grande vantaggio è la possibilità di inviare i segnali ovunque debbano essere inviati, con la stabilità di una connessione elettrica. Nel caso che il sistema di distribuzione IR del vostro impianto controlli diversi prodotti, il vostro amplificatore dispone sia di un ingresso IR (per il controllo di questa unità) che di una uscita IR (per inviare lo stesso segnale al prodotto successivo se necessario). Questa caratteristica permette il collegamento tipo “daisy chain”, dei cavi del sistema di controllo, da un prodotto ad un altro. L'amplificatore è compatible con comandi IR da 5 Volt DC, con polo positivo sulla punta del mini jack e negativo sul corpo del terminale.

5volte meno di 100mA

Ingresso ed uscita segnale Trigger DC Molti preamplificatori audio/video possono emettere un segnale DC per comandare gli altri componenti del sistema. Il vostro amplificatore Classè puè sfruttare questo segnale per essere automaticamente acceso o messo in modalità standby, ad esempio insieme al premplificatore stesso. Due connettori mini jack da 1/8 pollici permettono l’accensione a distanza (ogni segnale inviato attiva alternativamente l’accensione e la modalità Standby) dell'amplificatore. Questi connettori permettono il collegamento passante del segnale Trigger da un componente all’altro, permettendovi di effettuare facilmente il collegamento tipo “daisy chain” di più amplificatori. L'amplificatore è compatibile con segnali trigger DC da 5-12V, con la polarità indicata nella figura seguente:

5-12 Volt @ meno di 100mA Interfaccia di controllo RS 232 Questa interfaccia serve per due funzioni: *_Interfaccia con un personal computer per eventuali upgrade software dell’amplificatore (ad esempio se venissero sviluppate nuove funzioni). *_Interfaccia con un sistema di controllo esterno dell’amplificatore come AMX° e CrestonTM, Per maggiori dettagli sui sistemi di controllo, contattate il vostro rivenditore di fiducia. Ingresso alimentazione AC 11 CA-5200 utilizza un cavo di alimentazione IEC standard. Inserite il cavo nella presa IEC dell'amplificatore, e quindi in una presa di corrente di rete adeguata. Fusibile principale Il vostro amplificatore Classè à dotato di un fusibile a protezione dello stadio di alimentazione, situato sul pannello posteriore. Se sospettate che il fusibile sia bruciato, scollegate l’amplificatore dalla alimentazione, e scollegate anche tutti gli ingressi ed i cavi dei diffusori, e rimuovete il portafusibile dal pannello posteriore dellunità. Non cercate di aprire il vostro amplificatore. Non contiene parti utili per lutente.

Pericolo! Anche se l’amplificatore è scollegato dalla presa di alimentazione, potrebbero essere comunque presenti residui di tensioni e correnti pericolose. Non cercate di aprire il vostro amplificatore, non contiene parti utili. Per l’assistenza fate riferimento al vostro rivenditore o all’assistenza tecnica autorizzata Classè.

Importante: Configurazione dei canali Impostazioni iniziali Il vostro nuovo amplificatore Classè è molto semplice da configurare e da utilizzare. Seguite accuratamente le seguenti indicazioni per impostare ed utilizzare il vostro nuovo amplificatore. Il collegamento del cavo di alimentazione del vostro nuovo amplificatore dovrebbe essere collegato per ultimo. Inoltre, à sempre meglio accendere l’amplificatore (o gli amplificatori) per ultimo, dopo che tutti gli altri componenti sono stati accesi e si sono stabilizzati. Al contrario, è sempre meglio spegnere l’amplificatore (o gli amplificatori) per primo, in modo da prevenire qualsiasi scarica o disturbo proveniente dallo spegnimento di altri componenti che potrebbe danneggiare i diffusori. 1 Sballate tutto seguendo le istruzioni accluse. Eseguite questa operazione con cautela, poiché l’amplificatore à molto pesante. 2 Collocate nella posizione desiderata il vostro amplificatore ( dopo avere letto la sezione “Sballaggio e posizionamento”) e collegatelo alla presa di rete AC. Scegliete la collocazione dell'amplificatore, tenendo conto di assicurare una corretta ventilazione dello stesso, e di lasciare abbastanza spazio per avere la possibilità di collegare/scollegare in ogni momento i cavi sul pannello posteriore dell’amplificatore. Una volta posizionato, collegate l'amplificatore direttamente alla presa di rete AC; non utilizzate prolunghe, poiché la maggior parte di esse non è adeguata all’assorbimento di corrente del vostro amplificatore. 3 Configurazione del vostro amplificatore elect e Mode vengono utilizzati per la configurazione del vostro amplificatore, necessaria per impostare le configurazioni operative. T'tasti S In modalità standby, premendo il tasto Select i LED dei canali si ilumineranno, indicando come sono configurati i singoli canali (ingresso bilanciato o RCA). Uno dei LED indicatori dei due canali lampeggerà, per indicare che potete effettuare l’impostazione dell’ingresso bilanciato o RCA per quel canale. Premete il tasto Mode per selezionare l’ingresso bilanciato o RCA, che sarà indicato dal LED corrispondente che rimane illuminato. Premete nuovamente il tasto Select per selezionare il canale successivo, e ripetete l’intera procedura finchè avrete configurato l’amplificatore secondo le vostre preferenze. Per terminare, premete ripetutamente il tasto Select finchè i LED si spengono. Assicuratevi di configurare l’amplificatore per il tipo di collegamento in ingresso che intendete utilizzare per ogni canale. Potrete utilizzare ogni tipo di combinazione di ingressi RCA e bilanciati che il vostro sistema richiede.

Configurazione della sequenza di attivazione degli amplificatori In un sistema in cui vengono impiegati più amplificatori Classè, potere indicare gli amplificatori come #1, #2 , #3 e cosi via. Quando gli amplificatori sono collegati ad un preamplificatore Classè attraverso il sistema CAN Bus o il sistema Trigger, si attiveranno secondo l'ordine che andrete a specificare, o tutti insieme. (L'accensione simultanea di più amplificatori potrebbe mettere a dura prova l'impianto elettrico di casa vostra, e potenzialmente fare scattare gli interruttori magnetotermici del contatore.) Per impostare il numero #x di un amplificatore, per esempio: + Mettete l’amplificatore in modalità standby (LED standby acceso) + Premete, e tenete premuto, il tasto Mode finchè tutti i LED dei canali sono accesi. Quando rilasciate il tasto, tutti i LED lampeggeranno per indicare il “numero” attuale dell’amplificatore (per es., lampeggeranno due volte per indicare l’amplificatore #2). + Se volete cambiare il numero relativo all’amplificatore premete nuovamente, € tenete premuto, il tasto Mode finchè tutti i LED dei canali si accendono. + Tenendo ancora premuto il tasto Mode, premete il tasto Select “x” volte (il numero delle pressioni esercitate sul tasto corrisponde al numero dell'amplificatore); + Rilasciate il tasto. I LED lampeggeranno “x” volte per confermare la vostra scelta. Collegamento dell’amplificatore al preamplificatore Con l'amplificatore in modalità standby o scollegato dalla presa di rete, e dopo avere effettuato la scelta dell’ingresso bilanciato o RCA, come descritto al passo 3, effettuate gli opportuni collegamenti utilizzando cavi di connessione di elevata qualità. Assicuratevi che tutti i connettori dei cavi siano inseriti a dovere; se i connettori maschio RCA, inseriti nel connettore femmina

dell'amplificatore/preamplificatore, hanno troppo gioco, potete stringere leggermente il corpo esterno dei connettori maschio RCA, con una pinza, in modo da poterli reinserire nel connettore femmina applicando una leggera forza. Collegamento dei diffusori Effettuate le connessioni tra i terminal di uscita dell’amplificatore ed i diffusori, utilizzando cavi di alta qualità. Collegate i terminali neri (-) dell’'amplificatore ai terminali neri (-) dei vostri diffusori, ed i terminali rossi (—) dell’amplificatore ai terminali rossi (> dei vostri diffusori. Se utilizzate il collegamento bi-wiring, prevedete di utilizzare quattro cavi per ogni canale: 2 coppie di cavi +/—, una coppia per i bassi e l’altra per i medio/alti. Assicuratevi di non confondere i cavi collegati ai terminali rossi (+) e neri (-). Assicuratevi che tutte le connessioni siano eseguite dovere e ben salde, ma fate attenzione a non stringerle troppo; ë sufficiente che il cavo sia ben saldo e che non si muova se sollecitato. Stringere ulteriormente il cavo non produrrà una migliore connessione, e (se stretto troppo) potrebbe danneggiare il cavo.

i Attenzione! 6 Ricontrollate i collegamenti Sappiamo che questo passo possa risultarvi superfluo, ma è meglio perdere uno o due minuti per ricontrollare che tutti i collegamenti siano corretti e ben eseguiti. 7 Accendete tutti gli altri componenti del sistema, e quindi accendete il vostro amplificatore. E’ sempre meglio accendere ogni amplificatore per ultimo, e spegnerlo per primo; in modo da prevenire qualsiasi scarica o disturbo proveniente dalla accensione/spegnimento di altri component che potrebbe danneggiare i diffusori. Cura e manutenzione Per rimuovere la polvere dal cabinet del vostro amplificatore, utilizzate uno spolverino o un panno morbido. Per rimuovere sporco e ditate potete usare un panno morbido con alcool: inumidite prima il panno con l'alcool e poi passatelo delicatamente sulla superficie dell’amplificatore. Non utilizzate quantità eccessive di alcool, poiché potrebbe colare all’interno dell’amplificatore. Non utilizzate mai prodotti per la pulizia liquidi, o spray, direttamente sull’amplificatore; il liquido potrebbe penetrare all’interno dell’amplificatore e danneggiare i componenti elettronici interni.

Risoluzione dei problemi Normalmente, per ogni problema è meglio fare riferimento al proprio rivenditore Classè. Prima di contattarlo, comunque, controllate questa sezione per verificare se il problema che riscontrate compreso in questa lista; se cosi fosse, provate a seguire la relativa soluzione. Se nessuna di queste soluzioni risolve il problema, contattate il vostro rivenditore Classè. 1 Nessun suono, ed i LED dei canali sono spenti. + Lamplificatore non è collegato alla presa di rete AC, o non c’è tensione nell'impianto (pud essere saltato l’interruttore generale del contatore). + Uno sbalzo di tensione temporaneo pu avere bloccato il microprocessore, che deve essere resettato. Scollegate l’unità per almeno 30 secondi, quindi ricollegatela e riaccendetela. + Il fusibile principale è bruciato. Andate al paragrafo n°4 di questa sezione per maggiori informazioni (0 contattate il vostro rivenditore). *_ La tensione di rete non & adeguata. Controllate il valore della tensione di alimentazione dell’amplificatore sul pannello posteriore. 2 Nessun suono, ed uno o più LED dei canali lampeggia con colore rosso. *_ Potrebbe essere intervenuto il circuito di protezione. Per resettare l'amplificatore, premete e tenete premuto il tasto Standby per 3 secondi per spegnere l’amplificatore. Quindi scollegate tutti gli ingressi ed uscite. *_ Provate a riaccendere l’amplificatore premendo il tasto Standby. Se il LED continua a lampeggiare, pu essersi verificata una condizione di guasto all’interno dell’'amplificatore stesso. Dovrebbe essere spento, scollegato dalla alimentazione AC e portato presso un centro assistenza autorizzato. + Se si accende senza problemi, spegnetelo nuovamente e ricollegate solo gli ingressi. Quindi riaccendete l’amplificatore. Se ritorna in protezione, si à verificata una condizionc di guasto a monte dell’amplificatore — probabilmente un segnale DC indesiderato o un problema simile. L'amplificatore cerca di proteggere i diffusori (anche un piccolo segnale DC potrebbe danneggiare i woofer in pochissimo tempo). Provate a collegare singolarmente i diversi componenti sorgente, per scoprire se il

problema è limitato ad una singola sorgente o se si manifesta solo con tutte le sorgenti collegate (il che potrebbe significare un problema del preamplificatore). Contattate il vostro rivenditore per maggiori informazioni. 3 L’amplificatore si spegne in continuazione. + Assicuratevi che ci sia una adeguata ventilazione dell’amplificatore, e che la temperatura ambientale non sia oltre i 40°C. + Ricontrollate le informazioni indicate nei paragraf precedenti (considerando che l’amplificatore entri in protezione)

ITALIANO 4 Il fusibile principale è bruciato. Esiste una procedura specifica di risoluzione dei problemi, nel caso in cui il fusibile principale sia bruciato; anche se raro, questo tipo di inconveniente a volte indica un problema abbastanza grave. Seguite le seguenti indicazioni come indicato: a. Scollegate l’amplificatore dalla presa di alimentazione, scollegate gli ingressi ed i cavi dei diffusori, e rimuovete il portafusibile sul pannello posteriore dell'unità. b. Se il fusibile sembra bruciato, sostituitelo con uno nuovo di uguale tipo e portata. L'utilizzo di altri tipi di fusibili, soprattutto se di portata maggiore, potrebbe danneggiare il vostro amplificatore. Se non siete sicuri di potere effettuare questa operazione da soli, contattate il vostro rivenditore Classè. Tensione: 100/120VAC Tipo di fusibile: MDA slow-blow Portata: 15A Tensione: 230/240VAC Tipo di fusibile: MDA slow-blow Portata: 12A c. Dopo avere sostituito il fusibile bruciato con uno nuovo, ricollegate l’amplificatore solo alla presa di rete, senza ricollegare i cavi degli ingressi ed à cavi dei diffusori. Se il fusibile si brucia nuovamente, scollegate l’amplificatore dalla presa di rete e contattate il vostro rivenditore Classè. d. Se tutto sembra in ordine, mettete l’amplificatore in modalità standby e ricollegate con cautela i cavi ai rispettivi ingressi, quindi riaccendete l’amplificatore. Se il fusibile salta nuovamente (o l’'amplificatore va in protezione), l'amplificatore o il preamplificatore/ processore potrebbero essere guasti; in questo caso contattate il vostro rivenditore Classè. e. Infine, se tutto è a posto, mettete l’amplificatore in modalità standby e ricollegate con cautela i cavi dei diffusori. Controllate entrambi i capi dei cavi dei diffusori per verificare che non ci sia possibilità di corto circuiti, quindi riaccendete l’amplificatore. Se l’amplificatore rimane in funzione (il fusibile non salta), probabilmente il fusibile era saltato per uno sbalzo di tensione dell’alimentazione. Se invece il fusibile salta nuovamente, contattate il vostro rivenditore Classè. 5 I LED blu standby lampeggia velocemente, uno o più LED dei canali lampeggia con colore rosso. + Provate a resettare l’amplificatore scollegandolo dalla presa di rete, aspettate alcuni secondi, e quindi ricollegatelo. Se questo non risolve il problema, contattate il vostro rivenditore Classè.

Caratteristiche tecniche M Potenza di uscita: 200W/ch continui RMS @ 8Q 370W/ch continui RMS @ 4Q EH Risposta in frequenza: da 10 Hz a 22kHz (+0/-0.1dB) da 10 Hz a 155kHz (+0/-3.0dB) BH Fase: meno di -10° (22kHz) EH Rapporto Segnale/Rumore: migliore di -108dB (a piena potenza, 10Hz-80kHz) M Separazione fra i canali migliore di 80dB @ 20kHz D FFT: tutti i picchi al di sotto di -954BV (10Hz-80kHz) BH THD+n: 0.003% @ 8Q (non pesato, ingresso 1Vrms/1kHz, 10Hz-500kHz) H Guadagno: 29.1dB Œ Sensibilità 1.4Vrms @ 8Q H Impedenza di ingresso 100KQ H Consumo medio (scondo norma IEC60065 par. 2.3.10) 1056W H Consumo in standby 348W M Alimentazione: determinata per il paese in cui viene venduto; non modificabile dall'utente o dal rivenditore. H Dimensioni Larghezza: 445mm (esclusi comandi e connettori) Altezza: 222mm Profondità: 534mm Œ Peso lordo 60 kg Æ Peso (netto) 55 kg Per maggiori informazioni, rivolgetevi al vostro rivenditore Classè, o contattateci: = Class Audio > 5070 François Cusson & Lachine, Québec Canada H8T 1B3 Telefono: [phone] FAX: [phone] Internet: http://www.classeaudio.com email: [e-mail] Class ed il logo Classè sono marchi registrati di Classè Audio Inc. di Lachine. Canada. Turti i diritti riservati. i-Command'" à un marchio registrato di Equity International. Inc. Tuti i diritti riservati. AMX® ë un marchio registrato di AMX Corporation di Richardson, TX. Tutt i dirirti ri CrestonTM è un marchio registrato di Creston Electronics, Inc. di Rockleigh, NJ. Tutti i diritti riservati. vati.
