MANUALE UTENTE CA-2100 CLASSE AUDIO

Manuale di Istruzioni

CA-2100

Amplificatore finale di potenza

ATTENZIONE: Per ridurre il rischio di incendio e di scossa elettrica non esponete l'apparecchio all'umidità o alla pioggia.

ATTENZIONE

RISCHIO DI SCOSSA ELETTRICA, NON APRIRE

AVVERTENZA: PER RIDURRE IL RISCHIO DI SCOSSA ELETTRICA, NON TOGLIETE IL COPERCHIO. NON CONTIENE PARTI UTILI PER L'UTENTE. PER L'ASSISTENZA FATE RIFERIMENTO A PERSONALE QUALIFICATO.

Il fulmine inserito in un triangolo vi avverte della presenza di materiale non isolato, sotto tensione, ad elevato voltaggio all'interno del prodotto che può costituire pericolo di folgorazione.

Il punto esclamativo entro un triangolo equilatero vi avverte della presenza di istruzioni d'uso e manutenzione importanti nel manuale o nella documentazione che accompaniesa il prodotto.

Il marchio "CE" indica che Anything è conforme alle norme della Comunità Europea: EMC (Compatibilità Elettromagnetica) e LVD (Direttive sulla Bassa Tensione).

Tutti i prodotti Classé sono realizzati seconde le norme internazionali per il trattamento delle sostanze pericolose (RoHs - Restriction of Hazardous Substances) in apparecchi elettrici ed elettronici, e per lo smaltimento di prodotti elettrici ed elettronici (WEEE - Waste Electrical and Electronic Equipment). Il significolo del cestino dei rifuti con una croce sopra, indica la compatibilità con queste norme e che il prodotto deve essere opportunamente riciclato o smaltito in accordo con le direttive vigenti.

NOTA

Tutti noni di Classè è abbreviamo fatto il meglio perché il vosto acquisto rimanga nel tempo un investimento di valore. Siamo orgogliosi di informarvi che tutti i componenti Classè sono stati ufficialmente certificati con il marchio CE della Comunità Europea.

Questo significica che il vostro prodotto Classè, è stato sottoposto ai più rigorosi test di sicurezza e di produzione del mondo. Il marchio CE certifica che il prodotto che avete acquistato è conforme alle specifiche imposte alla Comunità Europea riguardanti la sicurezza dei consumatori e la qualità del prodotto.

Questo dispositivo è stato esaminato e definito conforme ai limiti previsti per i dispositivi digitali di Classe B in accordo al regolamento FCC, parte 15. Questi limiti sono concepti per fornire ragionevole protezione contro interferenze pericolose in un ambiente residenziale. Questo appearechio genera, usa e può irradiare energia in radiofrequenza e, qualora non installato e utilizzato secondo le presenti struzioni, può causare interferenze nocive alle communications radio. Ad ogni modo, non esiste nessuna garanzia che tali interferenze non si producanno in una particolare INSTALLazione. Se il presente dispositivo genera interferenze nocive alla ricezione radio o teilevisiva, fenomeno che può essere determinato dall'accensione/spegnimento dell'apparechio stesso, il suo proprietario può cercare di eliminare queste interferenze con uno o più dei seguenti modi:

• Posizione o orientare diversamente l'antenna di ricezione
• Aumentare la distanza tra il prodotto e l'apparecchio disturbato.
• Collegare il prodotto ad una presa di alimentazione collegata ad un diverso circuito da quello a cui è collegato l'apparecchio disturbato.
• Consultate il vostro rivenditore o un techniciano radio/TV specializzato.

Attenzione: Eventuali modifiche a questo prodotto non espressamente autorizzate dal produttore, posso sono comportare il decadimento dell'autorità del suo utilizzo da parte dell'utente.

Le informazioni cont∉ne in questo manuale sono soggette a variazioni nella preavviso. La versione più aggiornata di questo manuale sare è insertinga sul nostro sito http://www.classeaudio.com.

Importanti informazioni di Sicurezza

ATTENZIONE: Leggete attendamente tutte le istruzioni ed osservate le dovute precauzioni, quando trovate indicazioni di pericolò o avventenze, sia sul manuale che sul prodotto. Conservate questo manuale per ogni riferimento futuro alle istruzioni di sicurezza.

1. Non provate a riparare quello prodotto da soli. Non aprite il coperchio per nessuna ragione.
   L'apparecchio non contiene parti utili per l'utente. Un prodotto aperto, in particular modo se collegato alla alimentazione AC, da luogo ad una potenziale rischio di scossa elettrica letale. Fate sempre riferimento a personale autorizzato per qualsiasi evenienza.
2. Per ridurre il rischio di incendio e di scossa elettrica non esponete l'apparecchio all'umidità o alla
   pioggia. Se è entrata una qualsiasi sostanza liquida nell'apparecchio, staccate immediatamente il cavo di
   alimentazione dalla presa e portatelo l'apparecchio ad un centro di assistenza qualificato per i necessari controli.
3. Non posizionate l'apparecchio vicino a nessuna fonte di calorie, come termosifoni, stufe, ecc., e lontani
   dai raggi solari dire
4. L'apparecchio deve essere collegato esclusivamente ad una sorgente di alimentazione elettrica adeguata,
   del tipo indicateo sul pannello posteriore o sull'imballo dell'unità. L'utilizzo di qualsiasi altri tipo di
   alimentazione potrebbe danneggiare il prodotto o ed invalidare la garanzia.
5. Non fate passare il cavo di alimentazione AC dove potrebbe essere calpestato o schiacciato da
   oggetti posizionati sopra o vicino adesso. Non piegatelo ad angoli acuti e non cercate di allungarlo
   per raggiungere la presa di alimentazione. Nel caso in cui il cavo venga danneggiato, portatelo al vostro
   rivenditore Classè che provvedera a controlling ed eventually a ripararlo o a sostituirlo.
6. Il cavo di alimentazione dovrebbe essere scollegato alla presa durante i temporali, o quando
   l'apparecchiatura rimane inutilizzata per un periodo di tempo piuttosto lungo.
7. NON posizionate il prodotto in luoghi umidi.
8. NON fate mai cadere del liquido all'interno del prodotto.
9. NON bloccate mai le aperture di ventilazione.
10. NON cercate mai di eliminare le protezioni o i fusibili.
11. NON sostituite nessun fusibile con un altre fusibile di valore o di tipo diverso da quello specificato.
12. NON cercate di riparare da soli quello prodotto. Se dovesse presentarsi un problema, contattate il vostro rivenditore Classè.
13. NON posizionate il prodotto a in luoghi con temperature troppo alte o troppo basse.
14. NONutilizzatequesto prodotto inluoghi conpericolo di esplosioni.
15. Scolgate SEMPRE qualsiasi dispositivo elettronico durante i temporali.

Riportate qui il numero di series del vostro nuovo prodotto Classè, per farvi riferimento per agli esigenza futura.

Numero di Serie:

Indice

Benvenuti nella famiglia Classè 71

Informazioni sull'installazione 71

Sballaggio e posizionamento 72

Sballaggio del vosto amplificatore 72

Posizionamento 72

Ventilazione 72

Installazioni particolari 73

Numero di serie. 73

Registrazione della vostra garanzia 73

Tensionedi alimentazione 73

Periododirodaggio 74

Leggete Anything manuale 74

Caratteristiche speciali 75

Design raffinato dei circuiti 75

Test di ascolto. 75

Straordinaria longevita. 76

Circuiti di protezione. 76

Pannello frontale. 77

Pannello posteriori 79

Impostazioni iniziali 84

Configurazione dei canali 84

Configurazione della sequenza di attivazione degli amplificatori .... 85

Cura e manutenzione 86

Risoluzione dei problemi 87

Caratteristiche tecniche 89

Dimensioni 134

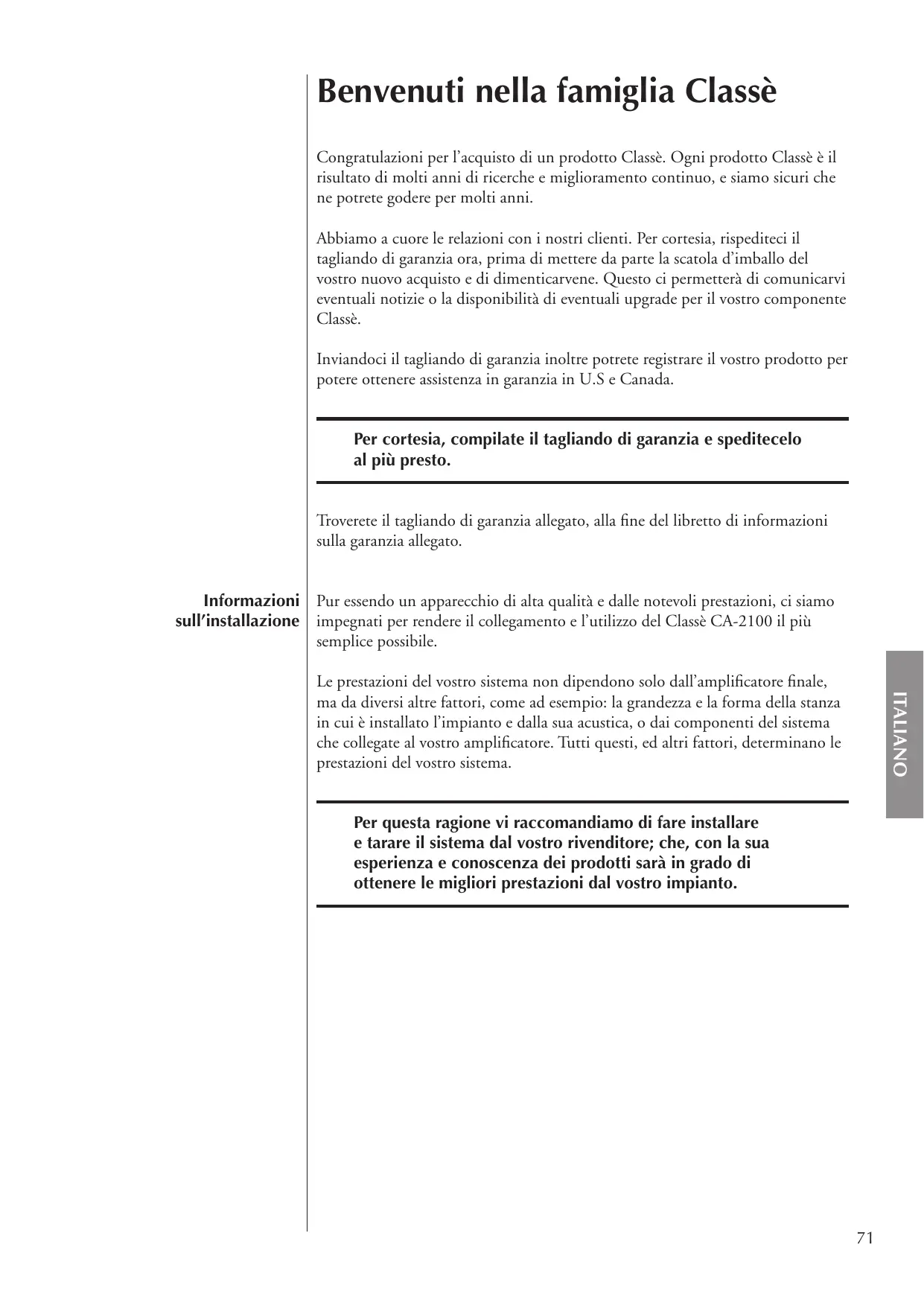

Benvenuti nella famiglia Classè

Congratulazioni per l'acquisto di un prodotto Classè. Ogni prodotto Classè è il risultato di molti anni di ricerca e miglioramento continuo, e siamo sicuri che ne potrete godere per molti anni.

Abbiamo a cuore le relazioni con i nostri clienti. Per cortesia, rispediteci il tagliando di garanzia ora, prima di mettere da parte la scatola d'imballo del,vostro nuovo acquisso e di dimenticarvene. Quito ci permetterà di comunicarvi eventuali notizie o la disponibilità di eventuali upgrade per il vostro componente Classè.

Inviantoci il tagliando di garanzia inoltre potrete registrar il vosto prodotto per potere ottenere assistenza in garanzia in U.S e Canada.

Per cortesia,嫁给 the garanzia and speditecelo al più presto.

Troverete il tagliando di garanzia allegato, alla fine del libretto di informazioni sulla garanzia allegato.

Informazioni sull'installazione

Pur esendo un appearecchio di alta qualità e dalle notevoli prestazioni, ci siamo impregnati per renderere il collegamento e l'utilizzo del Classè CA-2100 il più semplice possibile.

Le prestazioni del vostro sistema non dipendono solo dall'amplificatore finale, ma da diversi altri fattori, come ad esempio: la granezza e la forma della stanza in cui è installato l'impianto e alla sua acustica, o dai componenti del sistema che collegate al vostro amplificatore. Tutti questi, ed altri fattori, determinano le prestazioni del vostroSYSTEMA.

Per questa ragione vi raccomandiamo di fare installare e tarare ilsystemdalvostrorivenditore;che,conla sua esperienza e conoscenza dei prodotti sare in grado di ottenereliglioriprestazioni dal vostro impianto.

Sballaggio e posizionamento

Sballaggio del vosto amplificatore

Sballate con cautela il vostro amplificatore seguendo le istruzioni allegate, e rimuovete tutti gli accessori dall'imballo. Fate attenzione quando solvave l'amplificatore poiché è molto pesante.

Important!

Conservate la scatola di imballo ed il materiale di protezione accluso, per eventuali spostamenti del vosto prodotto Classè. La spedizione o il trasporto del prodotto in imballi diversi da quello originale, potrebbe provocare il danneggiamento del prodotto stesso, che non sarebbe quindi riparabile in garanzia.

Posizionamento

Avete due possibilità di scelta nel posizionamento dell' amplificatore: potete posizionarlo vicino ai diffusori, il che richiedera l'impiego di cavi di connessione al preamplificatore molto lunghi; o potete posizionarlo vicino al preamplificatore, utilizzando cavi di connessione ai diffusori molto lunghi.

Anche se entrambé le soluzioni garantiscono excellenti prestazioni, è preferibile considerare la prima opzione per due ragioni: primo, la qualità del segnale degrada più facilemente quando viene trasmesso con una combinazione di alta corrente ed alla tensione, suggerendo quando che i cavi di connessione dei diffusori devono essere più corti possibile; secondo, gli amplificatori di alta qualità utilizzato stadi di alimentazione molto potenti che inevitabilmente producono un Campo magnetoico di quale grado. Idealmente, si preferisce sempre posizionare ad una ragionevole distanza i componenti sorgente più delicati da questi campi magnetici.

Se per voi è più facile posizionare l'amplificatore in un rack o in un mobile apposto asseme agli altri vostri componenti, vi suggeriamo di positurarlo alla base del mobile o rack, lontano dai componenti sorgente e dal preamplificatore. Questa èanche la posizione migliorere per evitare che il peso considerevole dell'amplificatore danneggi il mobile e gli altri componenti delsystema, e renda il mobile o rack più stabile.

Considerate di lasciare uno spazio adeguato dietro al CA-2100 per permettere il passaggio, e per potere effettuire un agevole collegamento, dei cavi di connessione e del cavo di alimentazione. Vi consigliamo di lasciare almeno 20~cm di spazio libero dietro il vostro amplificatore.

Ventilazione

Il vostro amplificatore Classè genera calore durante il normale funzionamento. Assicuratevi di lasciare almeno 15 cm circa di spazio libero da agli长期以来 per permettere la dissipazione del calore con la normale circolazione dell'aria. Le aperture di ventilazione sulla parte superiore ed inferiore del CA-2100 devono essere lasciate libere da qualsiasi impedimento possa ridurre il flusso d'ariaattraverso l'unità. Non posizionate l'unità su superfici che possano bloccare le aperture di ventilazione (come ad esempio tappeti).

Installazioni particolari	In questo manuale sono riportati i disegni tecnici con gli ingombri del prodotto per facilitare l'installazione in mobili o strutture dedicate (vedi la sezione Dimensioni). E' inoltre disponibile per quello prodotto un kit apposto per il montaggio a rack. Contattate il vostro rivenditore Classè per maggiori informazioni.
Numero di seri	Trovate il numero di seri del vostro amplificatore sul pannello posteriore dell'unità. Annotate quello numero nell'apposto spazio a pagina 3 di quello manuale per agli esigenza futura.
Registrazione della vostra garanzia	Avendo già a portata di mano il numero di seri, è il momento giusto per compilare il tagliando di garanzia. Per cortesia, registrate la garanzia del vostro nuovo prodotto; quello ci permettere di comunicarvi eventuali notizio o la disponibilità di eventuali upgrade per il vostro prodotto.
Tensione di alimentazione	La tensione di alimentazione dell'amplificatore CA-2100 è impostata alla fabbrica (internamente) a 100V, 120V, 230V o 240 V AC, in base al paese in cui viene venduto. (230V solo nei paesi Europei, in conformità con le norme CE.) L'impostazione della tensione di alimentazione non può essere variata dall'utente.
	Assicuratve che l'etichetta sul pannello posteriore del vostro amplificatore, indichi la corretta tensione di alimentazione per il vostro paese. Provarare ad utilizzato il vostro amplificatore con una tensione di alimentazione non corretta potrebbe danneggiare l'unità.
Attenzione:	L'impostazione della tensione di alimentazione non più essere variata dall'utente. Il prodotto non contiene parti utili per l'utente. Per agli problema fate riferimento ad un centro assistenza autorizzato Classè.
	Se la tensione di alimentazione AC indica sul vostro amplificatore non è corretta, contattate il vostro rivenditore o il distributore Classè del vostro paese.
	Il CA-2100 più essere collegato ad una normale presa di alimentazione AC da 15 Ampere. Se dovessero esserci altri componenti collegati sulla stessa presa, teneteiconto del loro asorbimento di corrente.

Il CA-2100 è dotato di circuiti di protezione atti a prevenir il pericoloso funzionamento dell'amplificatore in condizioni di alimentazione con una tension troppo alta o troppo bassa.

• All'accensione: All'accensione dell'unità, la tensione AC di rete deve essere compresa fra -15% e +10% del valore nominale di alimentazione, altrimenti l'amplificatore non si accenderà. Per esempio, una unità con alimentazione a 120V richiedera una Tensione di rete di circa 95V-135V per potere funzionare.
• Aumenti di tensione durante il funzionamento: Se la tensione di rete AC aumento del 10% o più, durante il funzionamento, l'amplificatore entrare in protezione e si spegnerà. Il LED standby lampeggerà perindicare che è entrato in modalità di protezione.
• Diminuzioni di tensione durante il funzionamento: Se la tensione di rete AC diminuisce del 15% o più, durante il funzionamento, l'amplificatore continuerà a funzionare (finché non sare particolaremente pericoloso per l'amplificatore), ma non sare in grado di raggiungere le consuete prestazioni finché la tensione di rete non torna a livelli accettabili. Il LED standby lampeggerà perindicarequesta condizione.

Periodo di rodaggio

Il vostro nuovo amplificatore finale Classè vi garantisce eccellenti prestazioni da subito. Comunque, per raggiungere le massime prestazioni è necessario unarto tempo dall'accensione per permettere a tutti i componenti di raggiungere la temperatura ottimale di funzionamento. Secondo la nostra esperienza, necessitano circa 300 ore di "rodaggio" perché si possano notare grande differenze; dopo quello periodo, l'amplificatore raggiunge l'equilibrio termico ottimale ed i condensatori sono garantire le migliorie prestazioni. Dopoto questo periodo iniziale di rodaggio, le prestazioni del vostro nuovo prodotto rimarranno stabili per tutti gli anni a venire.

L'unica eccezione a questa regola può essere il fatto che l'amplificatore venga lasciato in modalità standby per un lungo periodo di tempo, permettendogli di raffreddarsi troppo. In base a quanto si raffredda, dovrete aspettarvi un breve periodo di riscaldamento prima che la qualità del suono raggiunga il livello ottimale. Se non lasciate raffreddare troppo il loro amplificatore, non dovrebbe impiegare troppo tempo per tornare alle sue normali prestazioni. Fortunamente, non dovrete mai ripetere il periodo di rodaggio di 300 ore!

Leggete Anything manuale

Leggete attendamente quello manuale, in modo da prendete CONFidenza con il vostro nuovo amplificatore. Sappiamo che siete ansiosi di collegare tutto e provare il vostro nuovo prodotto. Comunque, lalettura di questo manuale e l'osservanza di tutte leindicazioni che vengono fornite, vi assicurere tutti i benefici che derivano dall'acquisto di un prodotto di migliorata. Grazie.

Design raffinato dei circuiti

Caratteristiche speciali

Tutti gli stadi amplificazione analogica di Classse derivano da circuiti che hanno ormai raggiunto lo stato dell'arte, dopo anni di continuo sviluppo.

Partendo da un eccellende design circuitale, implementato anno dopo anno da migliorie derivate dall'esperienza, siamo in grado di scopire ulteriori piccole rifiniture nelle diverse applicazioni, che ci permettono di raggiungere prestazioni superlative. Modificare la tensione su un determinato punto, o utilizzare un componente leggermente diverso dove necessario, cui determinare la differenza fra una alimentazione robusta ed una al di fuori del comune.

Questo livello di raffinatezza può essere raggiunto solo con una grande esperienza, non da chi è capace solo di parlare di nozioni tecniche generiche. Di tutte la nostra esperienza ne possono godere tutti i nostri clienti nell'uso quotidiano di qualsiasi nostro prodotto (tutti i prodotti Classè derivano da circuiti analogici di base sostanzialmente uguali), avvaloratoanche dalle eccellenti qualità dimostrate nelle recensioni e test delle riviste specializzate.

Test di ascolto

Da un prodotto di classe e fama mondiale ci si aspetto prestazioni eccellenti, ed i prodotti Classè non tradiscono le aspettative. Comunque, l'esperienza ci insegna che, l'eccellenza technique da sola non sempre è sufficiente a garantire prestazioni musicali adeguate.

Per questa ragione, tutti i prodotti Classè vengono collaudati e tarati finamente durante i processi di produzione con accurate prove di ascolto. Le nostre orecchie, e quelli dei nostri tecnici, sono il migliorare strumento di test di ascolto al mondo, che completano la nostra dotazione di strumenti di test disponibili nei nostri laboratori. Nel corso delle procedure di ottimizzazione dei circuiti per un prodotto, vengono prese centinaia di decisioni in base alle impressioni soggettive derivate alla sostituzione di un particolare componente di alta qualità con un altro.

Per esempio, potremmo ascoltare una dozzina di resistenze da 0.1% dello stesso valore, ma di diversi produttori; i test standard possono evidenziate per tutte gli stessi risultati in termini di rumore, distorsione ecc.. Eppure, quasi sempre, una scelta piuttosto che un'altra determina piccoli miglioramenti nella sviluppo delle prestazioni di un prodotto in fase di ricerca. Meno spesso,anche una piccola scelta del genere determina un sorpendente cambiamento delle prestazioni del prodotto.

Moltiplicate queste scelte per le decine, oanche centinaia, di decisioni da prendere prima che un prodotto sia pronto per la produzione e la vendita, e pensate a che livello di qualità finale potrà raggiungere il prodotto – tutto ciò è basato su accurati test di ascolto, che siamo convinti siano il complemento necessario per garantirvi la qualità e le prestazioni che vi aspettate da un prodotto Classè.

Straordinaria longevita

Un'alto beneficio derivato alla continua ricerca del migliorie design circuitale negli anni è la garanzia della durata nel tempo dei nostri prodotti.

Utilizzato solo componenti della più alta qualità disponibili sul mercato, sceltianche in base alla loro durata nel tempo, verificata alla nostra esperienza personale e mediate test di invecchiamento dei componenti; in quello modo siamo in grado di progettare e realizzare prodotti che possono durare nel tempo.

Siamo sicuri che il vostro nuovo prodotto Classè vi assicurera diversi anni di piacevole ascolto della vostra musica preferita e ricerca problemi, proprio come hanno fatto i precedenti prodotti Classè con i loro proprietari.

Circuiti di protezione

Il vostro nuovo amplificatore Classè, è dotato inoltre di diversi circuiti di protezione, tutti progettati per proteggere sia l'amplificatore stesso che i nostri diffusori da pericolose condizioni di guasto. Questi circuiti di protezione non condizionano o limitano in nessun modo le normali prestazioni dell'amplificatore, semplicamente disattivano l'amplificatore in caso di possibili condizioni di pericolo. Queste condizioni sono sono essere:

• Sovraccarico sulle uscite
• Segnali DC in uscita dall'amplificatore
• Sbalzi della tensione di rete (al di fuori delle normali tolleranzi)
• Temperature di funzionamento eccessive

Se dovesse verificarsi una di queste condizioni di malfunzionamento (che potrebbe danneggiare sia l'amplificatore che i diffusori), l'amplificatore si disattiverebbe immediatamente da solo. In quello caso, i LED indicatori lampeggerebbero sono a che il difetto non viene corretto e l'amplificatore non viene riaccesso.

Se il difetto è solo su un canale specifico, lampeggerà solo il LED rosso di quel canale; se il difetto non dipende dai canali (per esempio, tensione di rete AC troppo bassa), lampeggerà il LED standby.

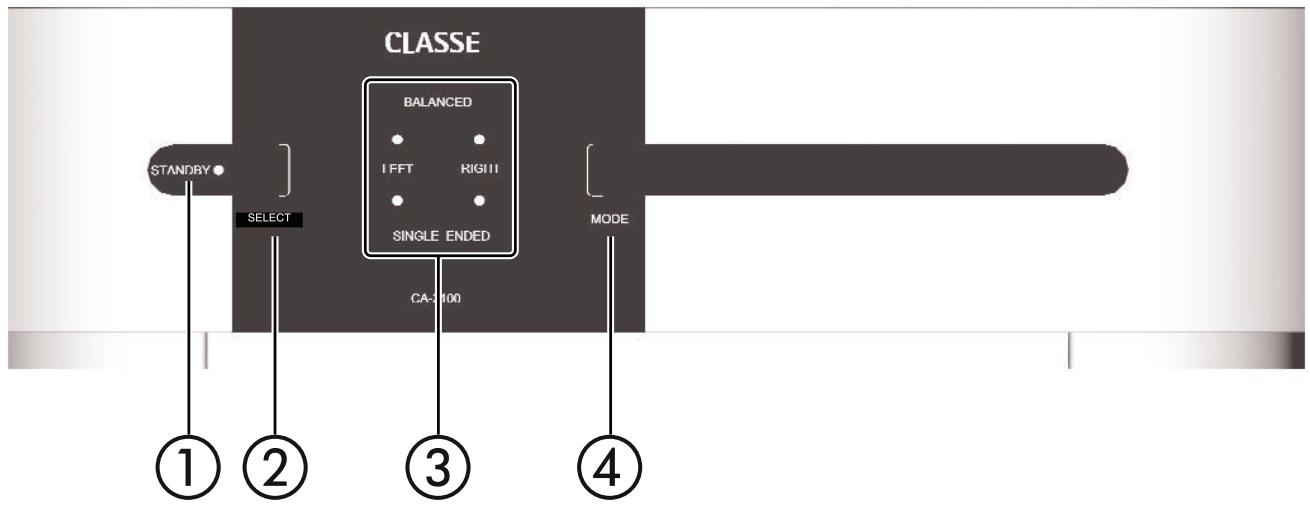

Pannello frontale

1 Tasto Standby e LED indicator

Premendo il tasto standby del pannello frontale commuterete lo stato dell'amplificatore da pienamente operativo alla modalità standby, in cui l'amplificatore è disattivato ma comunique attivabile da un qualiasi指令ando del sistema di controllo esterno (per esempio, dall'ingresso IR, un segnale Trigger DC, via CAN Bus, o dalla interfaccia RS-232).

Lo stato dell'amplificatore vieneindicato dalLEDsultastostandby sul pannello frontale. Il colore delLED indica:

acceso
= standby
lampeggiante
= inizializzazione
- spento + LED del Canale acceso
in funzione
- lampeggiante (dopo l'accensione)
= Tensione di alimentazione
AC non idonea

Quando è in modalità standby, lo stadio di potenza dell'amplificatore è spento. Rimangono attivi solo i circuiti di controllo ed una piccola parte dell'alimentazione, con un assorbimento di corrente minimo. Questo per permettere all'accensione dell'amplificatore, di raggiungere velocemente la temperatura ottimale di esercizio.

Se non intendete utilizzato l'amplificatore per un periodo di tempo piuttosto lungo, magari quando andate in vacanza, vi consigliamo di scollegarlo alla presa di rete di alimentazione AC. Assicuratevi che l'amplificatore sia in standby prima di scollegarlo alla presa di alimentazione.

Attenzione!

E' sempre consigliabile scollegare tutti gli apparecchi elettronici dall'alimentazione AC durante temporali, poiché se un fulmine dovesse cadere vicino alla vostra abitazione potrebbe provocare un tremendo sbalzo di tensione sulla rete di alimentazione AC. La scarica che ne risulterebbe (ché potrebbe essere di molte migliaia di Volt) danneggerebbe tutti gli apparecchi ad esta collegati,anche se di alta qualità e/o dotati di protezione. La migliorie protezione in caso di temporali è sempliciente di scollegare alla presa di rete tutte le apparecchiature.

2 Tasto Select

Il tasto Select viene utilizzato (congiuntamente con il tasto Mode) durante la configurazione dei canali dell'amplificatore per il funzionamento con ingressi bilanciati o RCA. E'anche usato durante la configurazione della sequenza di accensione di una series di amplificatori Classè collegati ad un preamplificatore Classè atteverso il systemà di communicatesione CAN Bus o Trigger.

3 LED indicatori dello stato dei canali

Ogni canale del vostro amplificatore dispone di 2 LED indicatori, che indicano l'uso di ingressi bilanciati (XLR) o RCA per il rispetivo canale.

Questi LED vengonoancheutilizzati perindicare condizioni di guasto nel.vostro amplificatore,se dovesse capitare.Se il LED indicatori di un canale dovesse lampeggiare con coloro rosso,significa che c'èun problema su quel canale. Se tutti i LED indicatori dovessero lampeggiare con coloro rosso, significa che c'èun problema diSYSTEMA non riferito ad un particolare canale.

Se vedete uno dei LED indicatori lampeggiare con colore grosso, scollegate immediatamente l'alimentazione AC dell'amplificatore e controllate che tutte le connessioni siano corrette. Se la presa AC non è accessibile facilemente, potete premere e tenere premuto per circa 3 secondi il tasting Standby per resettare l'amplificatore. Se non ris contrate nessun difetto apparente, vi preghiamo di contattare il vostro rivenditore autorizzato Classè per maggiori dettagli.

4 Tasto Mode

Il tasto Mode viene utilizzato (congiuntamente con il tasto Select) durante la configurazione dei canali dell'amplificatore per il funzionamento con ingressi bilanciati o RCA. E'anche usato durante la configurazione della sequenza di accensione di una series di amplificatori Classè collegati ad un preamplificatore Classè attevaso il systemà di communicatesione CAN Bus o Trigger.

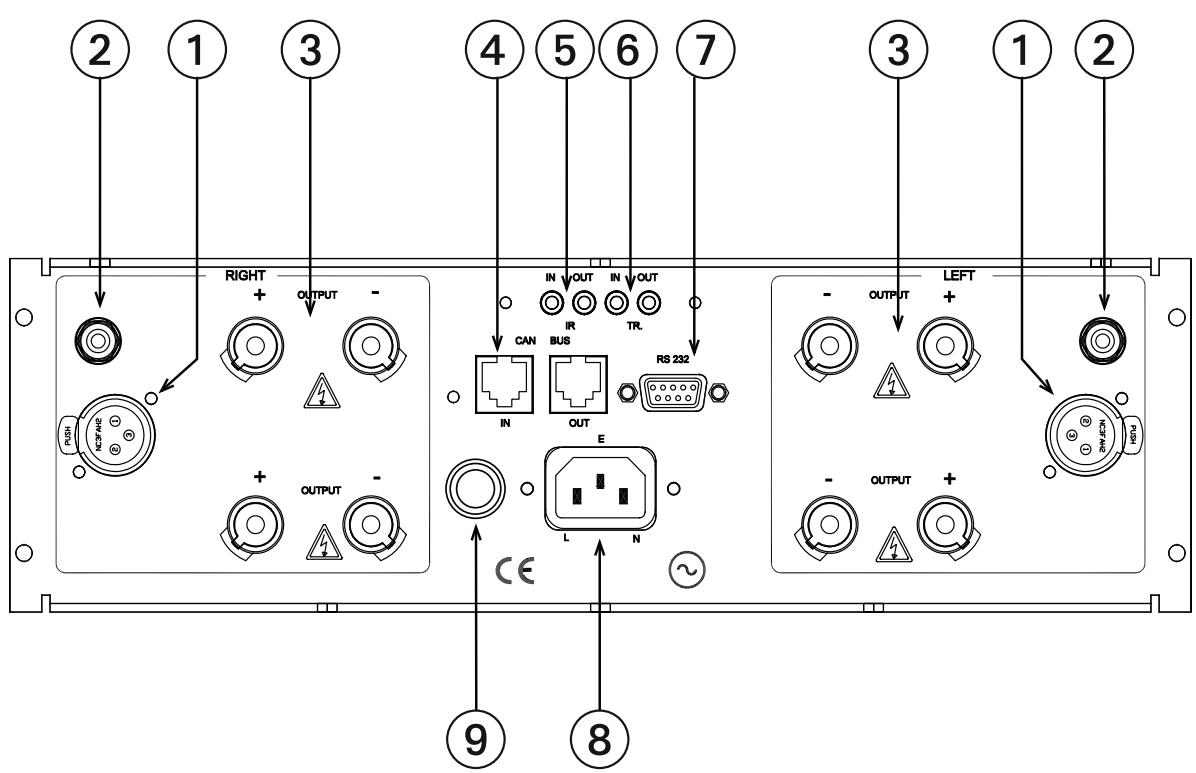

Pannello posteriore

Le seguenti informazioni sono rapida descrizione delle funzioni e delle caratteristiche del prodotto. Andate alla sezione seguente (Impostazioni iniziali) per maggiori dettagli sull'installazione del vosto nuovo amplificatore nel vosto sistema.

1 Ingresso bilanziato (XLR)

Le connessioni bilanciate audio sono state sviluppate originariamente per il settore audio professionale, per preservare i dettagli più delicati dei segnali di più basso livello dei microfoni. Per molti anni, sono stati usatianche da produttori di prodotti consumeri di alta qualità come Classè, per garantire una riproduzione dettagliata delle più raffinate registrazioni audio della vostra colazione.

Tecnicamente, le connessioni audio bilanciate hanno due distinte peculiarità: raddoppiano la forza del segnale durante la trasmissione da un componente all'alto, incrementando il rapporto S/N potenziale di 6dB; e consentono iltrasferimento del segnale limitando disturbi ed interferenze EMI (elettromagnetic) o in radiofrequency (RFI). Nel mondo attuale, con i nuovi sistemi di Communicationi sono fili, le potenziali interferenze ad apparati elettronici sono notevolmente aumento - per cui è sempre più importante riuscire ad evitarle durante la riproduzione di musica o colonne sonore di film.

Per esta ragione, vi consigliamo di utilizzare le connessioni bilanciate, quando possibile, tra i vostri componenti Classè.

La piedinatura dei connettori di ingresso femmina XLR è:

Pin 1: Massa

Pin 2: Positivo + (non invertito)

Pin 3: Negativo - (invertito)

Corpo del connettore: Massa dello chassis

Questo tipo di piedinatura corrispondeagli standards adottati alla Audio engineering society.

Seutilizzate il vostro amplificatore Classè con un preamplificatore Classè non avrete problemi; dovete solo comprare un cavo di connessione bilanziato standard e collegare i due prodotti, quando abilitare l'ingresso sull' amplificatore configurandolo come descripto nella sezione Impostazioni Iniziali.

Se"Inveceutilizzateun preamplificatoredi un'altra marca,fate riferimento al manuale diistruzioni del preamplificatore per verificare che la piedinatura del connettore di uscita corrisponda a quella dei connettori del vostro amplificatore. Se cosi non fosse, chiedete informazioni al vostro rivenditore di fiducia,che potrforrirvi un cavo appropriato.

2 Ingresso RCA

I cavi di connessione con terminali RCA sono il tipo di connessione più diffuso nel Campo dell'elettronica consumer. Utilizzando cavi di qualità si possono ottener risultati excellenti. Classè ha fatto del suo meglio per assicurare che la qualità degli ingressii RCA del vostro amplificatore sia la migliorie. Comunque, questo tipo di connessione non può garantire la limitazione dei disturbi che si ottiene con i cavi bilanciati – ecco il motivo per cui vi consigliamo di utilizzato cavi bilanciati quando possibile.

Se decidete di utilizzato gli ingressi RCA del vosto amplificatore Classè, dovrete abiliari come descrizione nella sezione Impostazioni Iniziali.

3 Uscite dei diffusori

L'amplificatore dispone, per agli canale, di due coppie di terminali per i diffusori, per facilitare il collegamento in bi-wiring.

Il collegamento bi-wiring si effettuata collegando 2 set di cavi per diffusori (preferibilmente uguali) tra agli canale dell'amplificatore ed il corrispondente diffusore. In diversi casi quello tipo di collegamento può migliorare la riproduzione dei dettagli musicali del diffusore, se dotato di collegamento separato per le alte e basse frequenze.

(Molti diffusori di alla qualità dispongono di due coppie di connettori separati. In genere, una copbia di connettori sul diffusore alimenta la parte del crossover che pilota il woofer; e l'altra copbia di connettori alimenta la parte del crossover che pilota il midrange e le alte frequenze.)

Anche se i connettori sul vostro amplificatore Classè accettano cavi spellati, vi raccomandiamo di utilizzato terminali ad anello o spinotti di alta qualità, inserti e saldati ai capi dei cavi dei diffusori. Utilizzando connettori di alta qualità sarete sicuri che i collegamenti dei diffusori non si deterioreranno nel tempo, poiché i semplici cavi spellati potrebbero ossidarsi o logorarsi; inoltre poterete prevenir corto circuiti accidentali dovuti a collegamenti male eseguiti o fili del cavo spellato che fuoriescono dal connettore.

4 Porta di collegamento del systemà di controllo Classè CAN Bus

Questo connettore RJ-45 è riservato a futuro sistemi di controllo e collegamento.

5 Uscita ed ingresso IR

Il vosto amplificatore Classè è dotato di due connettori mini mono-jack da 1/8 pollici per il collegamento a sistemi di controllo IR (raggi infrarossi) disponibili oggi sul mercato, che permettono il controllo dell'operazione di accensione modalità standby dell'amplificatore mediante apposti codici di controllo. Questi codici possono essere insertiti in "macro" nei sistemi di controllo più sfisticati, facilitando il controllo dell'amplificatore nei sistemi più complessi.

L'indicazione "ingresso/uscita IR" in effetti non è del tutto corretta, in quanto il segnale fornito a questi connettori è un segnale elettrico e non ad infrarossi: quello segnale viene ottenuto utilizzando ricevitori standard IR, amplificatori di distribuzione, ed emettitori che trasformano un segnale a raggi infrarossi di un telecomando in impulsi elettrici. Il grande vantagegio è la possibilità di inviare i segnali ovunque debbano essere inviati, con la stabilità di una connessione elettrica.

Nel caso che ilsystemadi distribuzione IR del vostro impianto controlli diversi prodotti, il vostro amplificatore dispone sia di un ingresso IR (per il controli di questa unità) che di una uscita IR (per inviare lo stesso segnale al prodotto successivo se necessario). Questa caratteristica permette il collegamento tipo "daisy chain", dei cavi del systemadi controllo, da un prodotto ad un'alto.

L'amplificatore è compatible con comandi IR da 5 Volt DC, con polo positivo sulla punta del mini jack e negativo sul corpo del terminale.

5 Volt @\ meno di 100mA

6 Ingresso ed uscita segnale Trigger DC

Molti preamplificatori audio/video possono emettere un segnale DC per comandare gli altri componenti del sistema. Il loro amplificatore Classè potò sfruttare quello segnale per essere automaticamente acceso o dato in modalità standby, ad esempio insieme al pre amplificatore stesso.

Due connettori mini jack da 1/8 pollici permettono l'accensione a distanza (ogni segnale inviato attiva alternativamente l'accensione e la modalità Standby) dell'amplificatore. Questi connettori permittedono il collegamento passante del segnale Trigger da un componente all'alto, permottendovi di effettuare lavoramente il collegamento tipo "daisy chain" di più amplificatori.

L'amplificatore è compatibile con segnali trigger DC da 5-12V, con la polarità indicatorata nella figura seguente:

5-12 Volt @
meno di 100mA

7 Interfaccia di controllo RS 232

Questa interfaccia serve per due funzioni:

• Interfaccia con un personal computer per eventuali upgrade software dell'amplificatore (ad esempio se venissero sviluppate nuove funzioni).
• Interfaccia con un sistema di controllo esterno dell'amplificatore come AMX® e Creston™.

Per maggiori dettagli sui sistemi di controllo, contattate il vostro rivenditore di fiducia.

8 Ingresso alimentazione AC

Il CA-2100 utilizes un cavo di alimentazione IEC standard. Inserite il cavo nella presa IEC dell'amplificatore, e quando in una presa di corrente di rete adeguata.

9 Fusibile principale

Il vosto amplificatore Classè è dotato di un fusibile a protezione dello stadio di alimentazione, situato sul pannello posteriore. Se sospettate che il fusibile sia bruciato, scollegate l'amplificatore alla alimentazione, e scollegate anni gli ingressi ed i cavi dei diffusori, e rimuovete il portafusibile dal pannello posteriore dell'unità.

Non cercate di aprire il vostro amplificatore. Non contiene parti utili per l'utente.

Pericolo!

Anche se l'amplificatore è scollegato alla presa di alimentazione, potrebbero essere comunque presenti residui di tensioni e currenti pericolose. Non cercate di aprire il vosto amplificatore, non contiene parti utili. Per l'assistenza fate riferimento al vosto rivenditore o all'assistenza tecnia autorizzata Classè.

Configurazione dei canali

Impostazioni iniziali

Il vosto nuovo amplificatore Classè è molto semplice da configurare e da utilizzato. Seguite accuratamente le seguenti indicazioni per impostare ed utilizzato il vosto nuovo amplificatore.

Important:

Il collegamento del cavo di alimentazione del vosto nuovo amplificatore dovrebbe essere collegato per ultimo. Inoltre, è sempre meglio accendere l'amplificatore (o gli amplificatori) per ultimo, dopo che tutti gli altri componenti sono stati accesi e si sono stabilizzati.

Al contrario, è sempre meglio spegnere l'amplificatore (o gli amplificatori) per primo, in modo da prevenir qualiasi scarica o disturbo proveniente dallo spegnimento di altri componenti che potrebbe danneggiare i diffusori.

1 Sballate tutto seguido le istruzioni accluse.

Eseguite esta operazione con cautela, poiché l'amplificatore è molto pesante.

2 Collocate nella posizione desiderata il vosto amplificatore (喙o avere fatto la sezione "Sballaggio e posizionamento") e collegatelo alla presa di rete AC.

Scegliete la collocazione dell'amplificatore, tenendo conto di assicurare una corretta ventilazione dello stesso, e di lasciare abbastanza spazio per avera la possibilità di collegare/scollegare in agli momento i cavi sul pannello posteriori dell'amplificatore. Una volta posizionato, collegate l'amplificatore direttamente alla presa di rete AC; non utilizzate prolunge, poiché la maggior parte di esse non è adeguata all'assorbimento di corrente del vostro amplificatore.

3 Configurazione del vosto amplificatore

I tasti Select e Mode vengono utilizzati per la configurazione del vostro amplificatore, necessaria per impostare le configurazioni operative.

In modalità standby, premendo il tasto Select i LED dei canali si illumineranno,indicando come sono configurati i singoli canali (ingresso bilanciato o RCA).

Uno dei LED indicatori dei due canali lampeggerà, perindicare che potete effettuire l'impostazione dell'ingresso bilanciato o RCA per quel canale. Premete il tasto Mode per selezionare l'ingresso bilanciato o RCA, che sare indicato dal LED corrispondente che rimane illuminato.

Premete nuovamente il tasto Select per selezionare il canale successivo, e ripetete l'intera procedura finché avrete configurato l'amplificatore secondo le loro preferenze. Per terminare, premete ripeturamente il tasto Select finché i LED si spengono.

Assicuratevi di configurare l'amplificatore per il tipo di collegamento in ingresso che intendete utilizzato per agli canale. Potrete utilizzato agli tipo di combinazione di ingressi RCA e bilanciati che il vostrosystema richiede.

Configurazione della sequenza di attivazione degli amplificatori

In unsystema in cui vengono impiegati più amplificatori Classè, potereindicaregli amplificatori come #1,#2,#3eosi via.Quando gli amplificatori sono collegati ad un preamplificatore Classèattraverso ilsystema CAN Bus o il systema Trigger,si attiveranno secondo l'ordine che andrete a specificare,o tutti insieme.(L'accensionesimultaneadi più amplificatori potrebmettereadura prova l'impianto elettrico di casa vostra, e potenzialmentefare scattaregli interruptorismagnetotermici del contatore.)

Per impostare il numero # x di un amplificatore, per esempio:

• Mettete l'amplificatore in modalità standby (LED standby acceso)
• Premete, e tenete premuto, il tasto Mode finché tutti i LED dei canali sono accesi. Quando rilasciate il tasto, tutti i LED lampeggeranno perindicareil“Numero”attuale dell'amplificatore (per es., lampeggeranno due volte perindicare l'amplificatore #2).
• Se volete cancellare il numero relativo all'amplificatore premete nuovamente, e tenete premuto, il tasto Mode finché tutti i LED dei canali si accendono.
• Tenendo ahora premuto il tasting Mode, premete il tasting Select "x" volte (il numero delle pressioni esercitate sul tasting corrisponde al numero dell'amplificatore);
• Rilasciate il tasto. I LED lampeggeranno "x" volte per confirmare la vostra scelta.

4 Collegamento dell'amplificatore al preamplificatore

Con l'amplificatore in modalità standby o scollegato alla presa di rete, e dopo avere effettuato la scelta dell'ingresso bilanziato o RCA, come descririto al passo 3, effettuate gli opportuni collegamenti utilizzando cavi di connessione di elevata qualità.

Assicuratevi che tutti i connettori dei cavi siano inserti a dovere; se i connettori maschio RCA, inserti nel connettore femmina dell'amplificatore/pre amplificatore, hanno troppo gioco, potete stringere leggermente il corso esterno dei connettori maschio RCA, con una pinza, in modo da poterli reinserire nel connettore femmina applicando una leggera forza.

5 Collegamento dei diffusori

Effettuate le connessioni tra i terminali di uscita dell'amplificatore ed i diffusori, utilizzando cavi di alta qualità.

Collegate i terminali neri (-) dell'amplificatore ai terminali neri (-) dei vostri diffusori, ed i terminali rossi (-) dell'amplificatore ai terminali rossi (-) dei vostri diffusori. Seutilizzate il collegamento bi-wiring, prevedete diutilizzare quattro cavi per agli canale: 2 coppie di cavi + / - , una coppi per i bassi e l'altra per i medio/alti. Assicuratevi di non confondere i cavi collegati ai terminali rossi (+) e neri (-) .

Assicuratevi che tutte le connessioni siano eseguite dovere e ben salde, ma fate attenzione a non stringerle troppo; è sufficiente che il cavo sia ben saldo e che non si muova se sollecitato. Stringere ulteriormente il cavo non produrre una migliorie connessione, e (se stretto troppo) potrebbe danneggiare il cavo.

Attenzione!

6 Ricontrollate i collegamenti

Sappiamo che questo passo possa risultarvi superfluo, ma è meglio perdere uno o due minuti per ricontrollare che tutti i collegamenti siano corretti e ben eseguiti.

7 Accendete tutti gli altri componenti del sistema, e quindi accendete il vosto amplificatore.

E' sempre meglio accendere agli amplificatore per ultimo, e spegnerlo per primo; in modo da prevenir qualsiasi scarica o disturbo proveniente alla accensione/spegnimento di altri componenti che potrebbe danneggiare i diffusori.

Cura e manutenzione

Per rimuovere la polvere dal cabinet del vostro amplificatore, utilizzate uno spolverino o un panno morbido. Per rimuovere sporco e ditate potete usare un panno morbido con alcohol: inumidite prima il panno con l'alcool e poi passatelo delicatamente sulla superficie dell'amplificatore. Non utilizzato quantità eccessive di alcool, poiché potrebbe colare all'interno dell'amplificatore.

Non utilizzate mai prodotti per la pulizia liquidi, o spray, direttamente sull'amplificatore; il liquido potrebbe penetrare all'interno dell'amplificatore e danneggiare i componenti elettronici interni.

Risoluzione dei problemi

Normalmente, per anni problema è meglio fare riferimento al proprio rivenditore Classè. Prima di contattarlo, comunique, controllate questa categoria per verificare se il problema che riscontrate è compreso in但这a lista; se sono fosse, provate a seguire la relativa soluzione. Se nessuna di queste soluzioni risolve il problema, contattate il loro rivenditore Classè.

1 Nessun suono, ed i LED dei canali sono spenti.

• L'amplificatore non è collegato alla presa di rete AC, o non c'è tensione nell'impiano (può essere saltato l'interruttore generale del contatore).
• Uno sbalzo di tensione temporaneo può essere bloccato il microprocesso, che deve essere resettatto. Scollegate l'unità per almeno 30 secondi, quando ricollegatela e riaccendetela.
• Il fusibile principale è bruciato. Andate al paragrafo n^4 di但这a sezione per maggiori informazioni (o contattate il vostro rivenditore).
• La tensione di rete non è adeguata. Controllate il valore della tensione di alimentazione dell'amplificatore sul pannello posteriori.

2 Nessun suono, ed uno o più LED dei canali lampeggia con colore grosso.

• Potrebbe essere intervenuto il circuito di protezione. Per resettare l'amplificatore, premete e tenete premuto il tasto Standby per 3 secondi per spegnere l'amplificatore. Quindi scollegate tutti gli ingressi ed uscite.
• Provate a riaccendere l'amplificatore premendo il tasto Standby. Se il LED continua a lampeggiare, cui esseri verificata una condizione di guasto all'interno dell'amplificatore stesso. Dovrebbe essere spento, scollegato alla alimentazione AC e portato presso un centro assistenza autorizzato.
• Se si accende sono problemi, spegnetelo nuovamente e ricollegate solo gli ingressi. Quindi riaccendete l'amplificatore. Se ritorna in protezione, si è verificata una condizione di guasto a monte dell'amplificatore – probabilitmente un segnale DC indesiderato o un problema simile. L'amplificatorecca di proteggere i diffusori (anche un piccolo segnale DC potrebbe danneggiare i woofer in pochissimo tempo). Provate a collegare singularmente i diversi componenti sorgente, per scopire se il problema è limitato ad una singola sorgente o se si manifesta solo con tutte le sorgenti collegate (il che potrebbe significare un problema del preamplificatore). Contattate il myistro rivenditore per maggiori informazioni.

3 L'amplificatore si spegne in continuazione.

• Assicuratevi che ci si una adeguata ventilazione dell'amplificatore, e che la temperature ambientale non sia altre in 40^ .
• Ricontrollate le informazioni indicate nei paragrafi precedenti (considerando che l'amplificatore entri in protezione)

4 Il fusibile principale è bruciato.

Esiste una procedura specifica di risoluzione dei problemi, nel caso in cui il fusabile principale sia bruciato;anche se raro,questo tipo di inconvenientiente a volte indica un problema abbastanza grave.Seguite le seguentiindicazioni comeindicato:

a. Scollegate l'amplificatore alla presa di alimentazione, scollegate gli ingressi ed i cavi dei diffusori, e rimuovete il portafusabile sul pannello posteriore dell'unità.
b. Se il fusibile sembra bruciato, sostituitelo con uno nuovo di uguale tipo e portata. L'utilizzo di altri tipi di fusibili, soprattutto se di portata maggiore, potrebbe danneggiare il vostro amplificatore. Se non siete sicuri di potere effettuire questa operazione da soli, contattate il vostro rivenditore Classè.

Tensione: 100/120VAC

Tipodi fusibile: MDL slow-blow

Portata: 6A

Tensione: 230/240VAC

Tipodi fusibile: MDL slow-blow

Portata: 4A

c. Dopo ave sosituito il fusabile bruciato con uno nuovo, ricollegate l'amplificatore solo alla presa di rete, perché ricollegare i cavi degli ingressi ed i cavi dei diffusori. Se il fusabile si brucia nuovamente, scollegate l'amplificatore alla presa di rete e contattate il vostro rivenditore Classè.
d. Se tutto sembra in ordine, mettete l'amplificatore in modalità standby e ricollegate con cautela i cavi ai rispetti莅 ingressi, quando riaccendete l'amplificatore. Se il fusibile salute nuovamente (o l'amplificatore va in protezione), l'amplificatore o il preamplificatore/ processore potrebbero essere guasti; in quello caso contattate il myistro rivenditore Classè.
e. Infine, se tutto è aippo, mettete l'amplificatore in modalità standby e ricollegate con cautela i cavi dei diffusori. Controllate entrambi i capi dei cavi dei diffusori per verificare che non ci si possibilità di corto circuiti, quando riaccendete l'amplificatore. Se l'amplificatore rimane in funzione (il fusabile non salute), probabilmente il fusabile era saltato per uno sbalzo di tensione dell'alimentazione. Se"Ince il fusabile salta nuovamente, contattate il mystro rivenditore Classè.

5 Il LED blu standby lampeggia velocemente, uno o più LED dei canali lampeggia con colore rosso.

• Provate a resettare l'amplificatore scollegandolo alla presa di rete, aspettate alcuni secondi, e quando ricollegatelo. Se quello non risolve il problema, contattate il vostro rivenditore Classè.

Caratteristiche tecniche

Potenza di uscita: 100W/ch continu RMS @ 8Ω

Rapporto Segnale/Rumore: migliore di -105dB

(a piena potenza, 10Hz - 80kHz

■ Separazione fra i canali migliore di 110dB @ 20kHz

■ FFT: tutti i picchi al di fatto di -95dBV

(10Hz-80kHz)

THD+n: 0.003% @ 8Ω

(non pesato, ingresso 1Vrms/1kHz, 10Hz-500kHz)

Guadagno: 29.1dB
■ Sensibilità 1.0Vrms @ 8Ω
Impedenza di ingresso 100KΩ
Consumo medio (secondo norma IEC60065 par. 2.3.10) 260W
Consumo in standby 104W
Alimentazione: determinata per il paese in cui viene venduto; non modificabile dall'utente o dal rivenditore.
Dimensioni Larghezza: 445mm

(esclusi comandi e connettori) Altezza: 121mm

Profondita: 419mm

Peso lordo 25 kg
Peso (netto) 21 kg

Per maggiori informazioni, rivolgetevi al vostro rivenditore Classè, o contattateci:

Classé Audio

5070 François Cusson

Lachine, Quebec

Canada H8T 1B3

Telefono: [phone]

FAX: [phone]

Internet: http://www.classseaudio.com

email: [e-mail]

ADVERTENCIA: PARA REDUCIR EL RIESGO DE INCENDIO O DESCARGA ELECTRICA, NO EXPONGA Este APARATO A LA LLUVIA O LA HUMEDAD.

PRECAUCION

RIESGO DE DESCARGA ELECTRICA - NO ABRIR
