BEDIENUNGSANLEITUNG CA-2100 CLASSE AUDIO

WARNING: UM DIE GEFAHR VON FEUER ODER EINES ELEKTRISCHEN SCHLAGS ZU REDUZIEREN, DAS GERÄT NIEMALS REGEN ODER FEUCHTIGKEIT AUSSETZEN.

ACHTUNG

GEFAHR EINES ELEKTRISCHEN
SCHLAGS
Nicht Öffnen

UM DIE GEFAHR EINES ELEKTRISCHEN SCHLAGS ZU REDUZIEREN, NICTT DIE GEHÄUSEABDECKUNG ENTFERNEN. IM INNERN BEFINDEN SICH KEINE VOM BEDINER ZU WARTENDEN TEILE. ZIEHEN SIE NUR QUALIFIZIERTES PERSONAL ZU RATE.

Das Blitzsymbol mit Pfeil in einem gleichseitigen Dreieck macht den Benutzer auf das Vorhandsein gefährlicher Spannung im Gehäuse aufmerksam. Diese ist so groß, dass sie für eine Gefährung von Personen durch einen elektrischen Schlag ausreicht.

Das Ausrufungszeichen in einem gleichseitigen Dreieck weist den Leser auf wichtige Betriebs-und Wartungs-(Service-)hinweise in der dem Gerät beiliegenden Literatur hin.

Das CE-Symbol (links dargestellt) weist daraufhin, dass das Gerät den EMC(Electromagnetic Compatibility)- und den LVD(Low Voltage Directive)-Standards der Europäischen Gemeinschaft entspricht.

Classe-Produkte entsprechen den internationalen Richtlinien über die Beschänkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (Restriction of Hazardous Substances (kurz RoHS genannt)) und über Elektro- und Elektronik-Altgeräte (Waste Electrical and Electronic Equipment (WEEE)). Die durchgestrichene Mülltonne stehen für deren Einhaltung und besagt, dass die Produkte ordnungsgemäß recyevt oder diesen Richtlinien entsprechend entsorgt werden müssen.

HINWEIS

Alle Mitarbeiter von Classé haben mit außerster Sorgfalt gearbeitet, um Ihnen als Käfer ein zuverlüssiges Gerät anbieten zu konnen. Wir sind stolz darauf, dass alle Komponenten von Classé officiell für das CE-Zeichen der Europäischen Gemeinschaft zertifiziert worden sind.

Das bedeutet, dass alle Classé-Produkte die weltweit strengsten Herstellungs- und Sicherheitsprüfungen bestanden haben.

VORSICHT: Durch nicht ausrücklich vom Hersteller genehmigte Änderungen oder Modifikationen am Gerät verlieren Sie ihre Garantieansprüche.

Classe Audio gehalt sich im Rahmen der Weiterentwicklung das Recht auf Änderung der Spezifikationen und technischer Details ohne vorhergehende Ankündigung vor. Die aktuellste Version dieser Anleitung finden Sie auf unserer Website http://www.classeaudio.com.

Wichtige Sicherheitshinweise

Achtung:

Bitte lessen Sie sich alle Warn- und sonstigen Hinweise in dieser Bedienungsanleitung und auf dem Gerät bereits durch und befolgen Sie diese. Bewahren Sie die Bedienungsanleitung so auf, dass sie jederzeit zugänglich ist.

1. Versuchen Sie nicht,这点 Gerät selbst zu reparieren. Öffnen Sie auf keinen Fall das Gehäuse. Im Gehäuse befinden sich keine vom Bediener zu wartenden Teile. Ein offenes Gerät stellt, insbesondere, wenn es an eine Wechselstromquelle angeschlüssen ist, eine Gefährdung dar. Das Gerät ist daher ausschließlich von einem qualifizierten Fachmann zuöffnen und zu reparieren.
2. Um die Gefahr von Feuer oder eines elektrischen Schlags auszuschreiben, damit das Gerät weder Wasser noch Feuchtigkeit ausgesetzt werden. Gelangt Flüssigkeit in das Gerät,ziehen Sie sofort den Netzstecker und halten es von Ihrem autorisierten Classé-Händler gründlich prüfen.
3. Stellen Sie das Gerät nicht in die Nähe von Wärmequellen, z.B. nicht in die Nähe von Heizkörpern, Öfen usw., und setzen Sie es nicht direktem Sonnenlicht aus.
4. Stellen Sie sicher, dass die Betriebsspannung mit der örtlichen Netzspannung übereinstimmt. Die Betriebsspannung ist auf dem Versandkarton und an der Rückseite des Gerätes angegeben. Wir das Gerät mit einer davon abweichenden Spannung betrieben, führt dies zu Schäden und Sie verlieren ihren Garantieanspruch.
5. Netzkabel sind so zu verlagen, dass sie nicht beschädigt werden konnen (z.B. durch Trittbelastung, Möbelstücke oder Erwärzung). Besondere Vorsicht ist darauf an den Steckern, Verteilern und den Anschlussstellen des Gerätes geboten. Ziehen Sie nicht am Netzkabel. Ist das Netzkabel beschädigt, wenden Sie sich an ihren autorisierten Classé-Fachhändler, damit er es gründlich prüft und anschließend repariert bzw. durch ein passendes Kabel ersetzt.
6. Nehmen Sie das Gerät für langere Zeit nicht in Betrieb (z.B. während der Urlaubszeit),ziehen Sie den Netzstecker aus der Steckdose, um Schäden durch Überspannung oder durch einen Blitzschlag vorzubeugen.
7. NIEMALS das Gehäuseinnere这点es Produkttes feucht werden halten.
8. NIEMALS Flüssigkeit in das Gerät geeßen oder spritzen.
9. NIEMALS die Luftzirkulation durch Verdecken der Ventilationsöffnungen oder Kühlkörper verhindern.
10. NIEMALS Sicherungen umgehen.
11. NIEMALS Sicherungen einsetzen, deren Wert bzw. Typ vom angegebenen abweicht.
12. NIEMALS versuchen,这点es Produkt zu reparieren. Treten Störungen auf, setzen Sie sich mit Ihrem autorisierten Classé-Fachhändler in Verbindung.
13. NIEMALS extrem hohen oder niedrigen Temperatures aussetzen.
14. NIEMALS das Gerät in einer explosiven Umgebung betreiben.
15. STETS empfindliche Elektronikgeräte bei Gewitter vom Netz trennen.

Bitte tragen Sie die Seriennummer für Ihr neues Classé-Gerät für einen späteren Verwendungs-zweck hier ein.

Seriennummer:

Inhaltsverzeichnis

Willkommen in der Classé-Familie 49

Ein Wort zur Installation 49

Auspacken und Aufstellen des Gerätes 50

Auspacken Ihrer Endstufe. 50

Aufstellen des Gerätes 50

Belüftung 50

Lassen Sie sich registrierten! 51

Betriebsspannung 51

Warmlauf-/Einlaufphase 52

Bitte lessen Sie diese Bedienungsanleitung 52

Besondere Merkmale Ihrer Endstufe 53

Ausgeklugelter Schaltungsaufbau 53

Intensive Hörtests 53

Extrem hohe Lebensdauer 54

Bewährte Schutzschaltungen 54

Frontansicht 55

Rückansicht 57

Setup 62

So konfigurieren Sie die Kanäle 62

So konfigurieren Sie die Verzögerungszeit und die

Einschaltreihenfolge der Endstufen 63

Pflege & Wartung. 64

Störungssuche 65

Technische Daten 67

Abmessungen 134

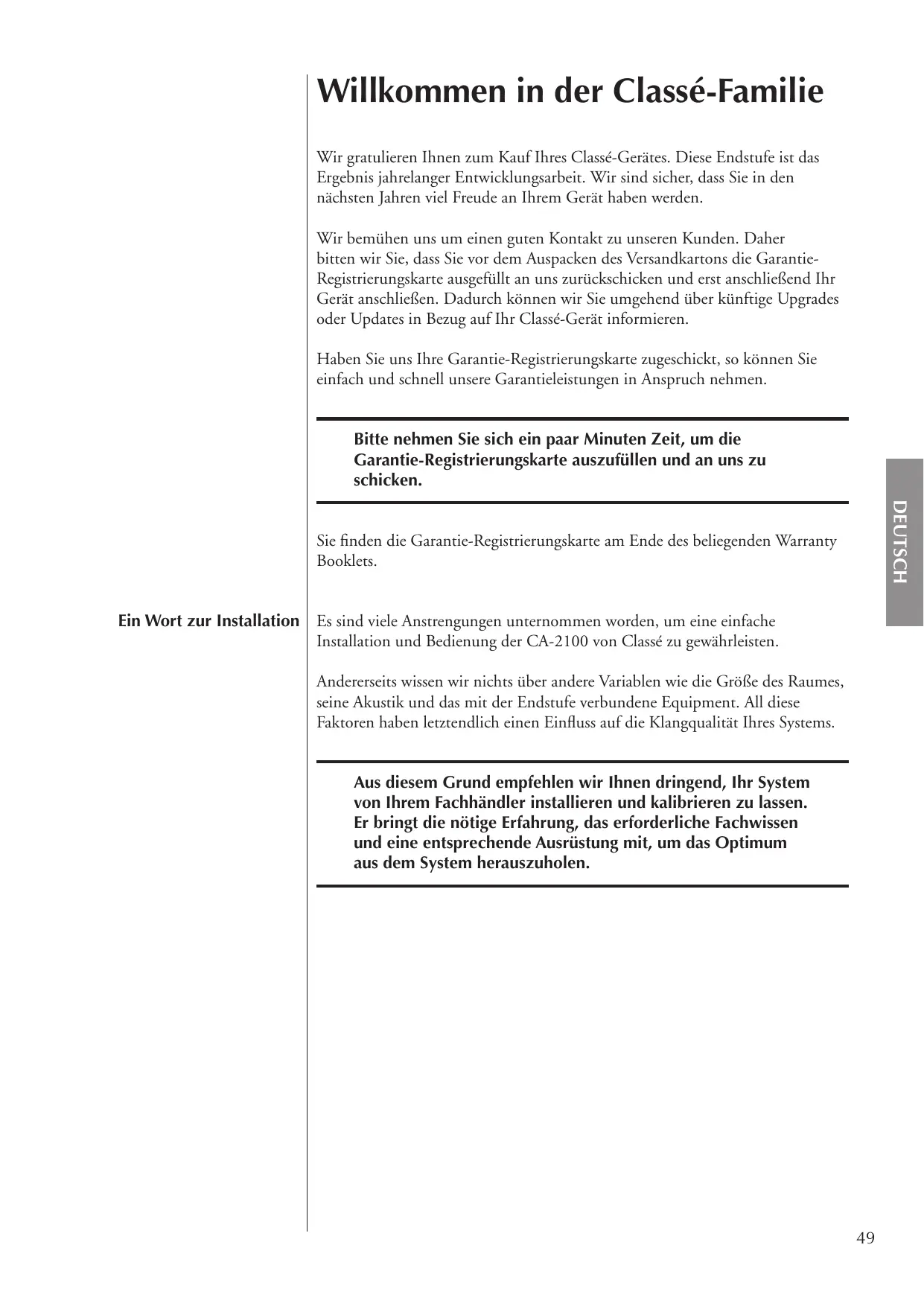

Willkommen in der Classé-Familie

Wir gratulieren Ihnen zum Kauf Ihres Classé-Gerätes. Diese Endstufe ist das Ergebnis jahrelanger Entwicklungsrbeit. Wir sind sicher, dass Sie in den nachsten Jahren viel Freude an Ihr dem Gerät haben werden.

Wir bemühen uns um einen eigenen Kontakt zu unseren Kunden. Daher bitten wir Sie, dass Sie vor dem Auspacken des Versandkartons die Garantie-Registrierungskarte ausgefüllt an uns zurückschicken und erst anschließend Ihr Gerät anschließen. Dadurch konnen wir Sie umgehend über künftige Upgrades oder Updates in Bezug auf Ihr Classé-Gerät informieren.

Haben Sie uns ihre Garantie-Registrierungskarte zugeschiedt, so können Sie einfach und Schnell unsere Garantieleistungen in Anspruchnehmen.

Bitte nehmen Sie sich ein paar Minuten Zeit, um die Garantie-Registrierungskarte auszufüssen und an uns zu schicken.

Sie finden die Garantie-Registrierungskarte am Ende des beliegenden Warranty Booklets.

Es sind viele Anstrengungen unternommen worden, um eine einfache Installation und Bedienung der CA-2100 von Classé zu gewährleisten.

Andererseits wissen wir nichts über andere Variablen wie die große des Raumes, seine Akustik und das mit der Endstufe verbundene Equipment. All these Faktoren haben letztendlich einen Einfluss auf die Klangqualität Ihres Systems.

Aus diesen Grund empfehlen wir Ihnen dringend, Ihr System von ihrem Fachhändler installmenten und kalibrieren zu halten. Er bringt die nötige Erfahrung, das erforderliche Fachwissen und eine entsprechende Ausrüstung mit, um das Optimum aus dem System Herauszuholen.

Auspacken und Aufstellen des Gerätes
Auspacken ihrer Endstufe	Packen Sie ihre Endstufe den beigefugen Hinweisen entsprechend aus. Nehmen Sie das gesamte Zubehör aus dem Karton. Seien Sie beim Anheiten der Endstufe vorsichtig, da sie sehr schwer ist.
Wichtig!	Heben Sie das gesamte Verpackungsmaterial für einen eventuellen späteren Transport Ihres Classé-Gerätes auf. Der Versand Ihres neuen Gerätes in einer anderen als der Original-Verpackung kann zu Beschädigungen führen, die nicht von der Garantie abgedeckt werden.
Aufstellen des Gerätes	Sie haben zwei Möglichkeit beim Aufstellen ihrer Endstufe: Sie konnen das Gerät in die Höhe der Lautspricher stellen, dann benöttigen Sie länger Verbindungskabel zum Vorverträger. Oder Sie stellen die Endstufe in die Höhe des Vorverträkers, dann benöttigen Sie länger Verlustprecherkabel.Obwohl besteht Aufstellungsarten zu einer hervorragenden Klangqualität führen, werden Sie sich aus zwei Gründen wahrseinlich für die erste Lösung entscheiden. Zunachst einmal verschlachtert sich die Signalqualität erh, wenn das Signal als eine Kombination aus Hochspannung und Hochstrom übertragen wird, so dass die Lautspricherkabel so kurz wie möglich gehalten werden sollenen. Zum Zweiten werden in hochwertigen Endstufen massive Magneten eingesetzt, die zwangslaufig Magnetfelder produzieren. Idealerweise wird ein möglichst großer Abstand zwischen diesen Feldern und empfindlichen Quellkomponenten hergestellt.Bringen Sie ihre Endstufe und die anderen Systemkomponenten in einem HiFi-Rack unter, empfehlen wir, die Endstufe unter in das Rack zu setzen und in möglichst großem Abstand zu den Quellen und der Vorstufe zu platzieren. Dadurch ist ein hohes Maß an Stabilität gewährleistet. Eine Platierung derart schwerer Geräte im oberen Bereich des Racks kann zu einer gewissen Kopflastigkeit führen.Lassen Sie hinter der Endstufe einen ausreichenden Freiraum für Netz- und Verbindungskabel. Wir empfehlen einen Freiraum von 20 cm, damit Sie die Kabel ohne Kabelsalat befestigen können und auch nicht zu straffziehen müssen.Ihre Classé-Endstufe erwärmt sich während des normalen Betriebs. Um eine ausreichende Luftzirkulation zur Kühlung zu gewährleisten, ist oberhalb des Gerätes ein Freiraum von 15 cm und an beiden Seiten ein Freiraum von 8 cm zu halten. Die Ventilationsöffnungen an der Ober- und Unterseite des Gerätes)dürfen nicht verdeckt werden, da ansonsten die Luftzirkulation durch das Gerät erschwert wird. Stellen Sie das Gerät nicht auf weiche Oberflächen (wie z.B. auf einen Plüschteppich), da dies den Luftstrom einschränkt.
Beluftung
Custom Installation	In dieser Bedienungsanleitung finden Sie Zeichnungen, die den Einbau in spezielle Systeme und Schrände erleichtern (siehe Abmessungen). Für diesen Produkt stehn ein speziell für diesen Anwendungszweck entwickeltes Montage-Kit zur Verflügung. Weitere Informationen erhalten Sie von Ihr Classé-Fachhändler.
Seriennummer	Die Seriennummer ihrer Endstufe finden Sie auf der Geräterückseite.itte notieren Sie sich diese Nummer unter „Wichtige Sicherheitshinweise" in dieser Bedienungsanleitung, um sie später bei Bedarf sofort zur Hand zu haben.
Lassen Sie sich registrierten!	Haben Sie die Seriennummer des Gerätes gefunden, ist dies ein gutter Augenblick, um die beiliegende Registriierungskarte auszufullen. Haben Sie sich erst einmal registrierten halten, konnen wir Ihnen Updates oder sonstige interessante Informationen zukommen halten.
	Es kosten Sie nur weniger Minuten.itte fulllen Sie die Karte jetzt aus, bevor Sie es vergessen.
Betriebsspannung	Die Endstufe CA-2100 wird ab Werk (im Gehäuse) abhängig vom Land, in dem sie verkauf wird, auf eine Netzpannung von 100 V, 120 V bzw. 240 V eingestellt. (Entspruchend den CE-Richtlinien 230 V nur in den europäischen Ländern.) Die Spannungseinstellung kann vom Anwender nicht verändert werden.
	Stellen Sie safer, dass die an der Rückseite der Endstufe angegebene Betriebsspannung der örtlichen Netzpannung entspricht. Weicht die Netzpannung von der Betriebsspannung ab, so führt dies zu einer Beschädigung der Endstufe.
Warning:	Die Spannungseinstellung ihrer Endstufe darf vom Anwender nicht geändert werden. Im Gehäuse befinden sich keine vom Bediener zu wartenden Teile. Wenden Sie sich bei Problemen an ihren autorisierten Classé-Fachhändler.
	Ist die auf der Endstufe angegebene Betriebsspannung nicht die richtige, so wenden Sie sich an den autorisierten Classé-Fachhändler oder -Distributor.
	Die CA-2100 arbeitet problemlos mit einem Netzstrom von 15 Ampere. Werden darüber hinaus andere Geräte über dieselbe Netzleitung betrieben, ist der zusätzliche Stromverbrauch zu berücksichtigten.

Warmlauf-/Einlaufphase

Die CA-2100 besitzt eine Schutzschaltung, die die Endstufe vor extrem hohen bzw. niedrigen Spannungen bewahrt.

• Beim Einsatz: Die Netzspannung muss beim Einsatz in einem Bereich von ungebähr -15% bis +10% des Nominalwertes liegen, oder die Endstufe lässt sich nicht einghalten.
• Überspannung während des Betriebs: Steigt die Netzspannung während des Betriebs um etwa 10% oder mehr, so wird der Schutzmodus aktiviert und die Endstufe schaltet sich ab. Die Standby-LED leuchtet auf und zeigt dadurch an, dass der Schutzmodus aktiviert ist.
• Unterspannung während des Betriebs: Sinkt die Netzspannung um 15% oder mehr, spielte die Endstufe weiter (da dies keine besondere Gefährung für das Gerät darstellt), jedoch wird unter diesen eingeschränkten Bedingungen keine optimale Klangqualität erzielt. Die Standby-LED leuchtet in dieser Fall auf.

Ohne Classé-Endstufe liefert von Anfang an eine erstklassige Klangqualität. Jedoch konnen Sie noch mit weiteren Klangoptimierungen rechnen, wenn sie ihre normale Betriebstemperatur erreicht hat und die einzelnen Bauteile „eingelaufen" sind. Nach unserer Erfahrung kommt es innerhalb der ersten 300 Stunden zu den größten Veränderungen, bis die Endstufe ihr thermisches Gleichgewicht erreicht hat und die Kondensatoren perfect arbeiten. Nach der ersten Einlaufphase wird die Leistungsfähigkeit Ihres neuen Produktes in den anschsten Jahren ziemlich konstant bleiben.

Die einzige Ausnahme dieser Regel besteht dann, wenn das Gerät über einen längeren Zeitraum in den Standby-Modus geschalte oder von der Stromversorgung getrennt wird, so dass es abkühlt. Abhängig vom Grad des Abkühlens sollenn Sie mit einer kurzen Warmlaufphase rechnen, bevor die Endstufe wieder mit bester Klangqualität aufspielt. Ist ihre Endstufe nicht zu stark abgekühlt, wird die Herstellung des thermischen Gleichgewichts nicht sehr lange dauern. Im besten Fall müssen Sie die 300-Stunden-Einlaufphase niemals wiederholen.

Bitte lessen Sie diese Bedienungsanleitung...

Nehmen Sie sich die Zeit, um sich die Bedienungsanleitung durchzulesen und sich mit ihrer neuen Endstufe vertraut zu machen. Wir verstehen, dass Sie es kaum noch erwarten konnen, ihre Endstufe in Betrieb zunehmen. Wenn Sie sich jedoch zunachst die Anleitung durchlesen und die darin gemachteten Angaben beachten, gewährleisten Sie, dass Sie alle Vorteile dieser einzigartigen Endstufe nutzen konnen.

Ausgeklügelter Schaltungsaufbau

Besondere Merkmale Ihrer Endstufe

Alle analogen Classé-Veränderstufen basieren auf Schaltungen, die im Laufe vieler Jahre stetig immer weiter optimiert worden sind.

So waren, ausgehend von einem bereits hervorragenden Schaltungsaufbau und jahrelanger Erfahrung, weitere keine Verfeinerungen möglich, die letztendlich zu hervorragenden Leistungssparatemtern geführt haben. Kleine Änderungen hier oder die Verwendung eines anderen Bauteils da konnen den Unterschied zwischen einer stabilen und einer herausragenden Leistung ausmachen.

Dieses Höchstmaß an Verfeinerung ist nur aufgrund von viel Erfahrung möglich und nicht zu erzielen, wenn man einem Trend nach dem anderen nacheifert. Es ist diese Kontinuität der Classé-Produkte ihre Herausragenden Klangeigenschaften (da sie alle auf vergleichbaren analogen Verständnerstufen basieren) und die erstklassige Bewertung durch die Besitzer und Kritiker gleichermaßen verdanken.

Intensive Hörtests

Von besonderss hochwertigen Geräten erwartet man exzellente Messergebnisse, die Classé-Geräte natürlich auch erzielen. Die Erfahrung hat jeder gezeigt, dass Herausragende technische Eigenschaften allein nicht ausreichen, um besondere musikalische Ergebnisse zu erzielen.

Aus thisem Grund werden alle Classé-Produkte während des Entwicklungsko- processes ausgesprochen fein abgestimmt. Unsere Ohren sind immer noch das feinste zur Verfugung stehende Testinstrument und ergänzen in optimaler Weise traditionelleres Test-Equipment. Im Zuge der Optimierung des Schaltungslayouts werden vielen Hörtests durchgeführt. Es wird subjektiv beurteilt, wie sich der Klang verändert, wenn ein hochwertiges gegen ein andere hochwertiges Bauteil ausgetaucht wird.

Beispielsweise horen wir uns ein halbes Dutzend Schichtwiderstände (0,1%) von verschiedene Herstellern an. Standardtests zeigen in puncto Rauschen, Verzerrungen usw. für alle identische Ergebnisse. Trotzem ergeben sich während der Hörtests subjektive Unterschiede in der Klangqualität. Naturlich entscheiden wir uns für das Bauteil, das nach unserer Beurteilung zu einer weiteren Verbesserung der Klangqualitätbeiträgt.

Während des Entwicklungsprozesses und vor der Serienproduktion eines Gerätes gilt es, Dutzende oder)sogar Hunderte solcher Entscheidungen zu fällen, die zusammen genommen letztendlich zu einer erheblichen Klangoptimierung führen - eine Entwicklung, die Sie von einem Unternehmen wie Classé erwartenden dürfen.

Extrem hohe Lebensdauer

Ein weiterer Vorteil der langjährige Arbeit mit ausgeklugelten und weiterentwickelten Schaltungslayouts besteht darin, dass wir bereits wissen, was langfristig gut Funktioniert.

Zunachst einmal verwenden wir nur hochwertigste Teile und setzen diese einerseits Belastungstests aus und nutzen andererseits unsere langjährige Erfahrung. Auf diese Weise konnen wir Produkte entwickeln und herstellen, die auch langfristig zuverlüssig Funktionieren.

Daher sind wir zuversichtlich, dass Ihr neuen Classé-Gerät Ihnen viele Jahre erstklassigen Musikgenuss bieten.

Bewährte Schutzschaltungen

In ihre neue Classé-Endstufe sind eine Reihe von Schutzschaltungen integriert, die sowohl die Endstufe als auch die Laufsprecher vor Schäden bewahren. Ein wesentlicher Punkt ist, dass diese Schutzschaltungen die normale Leistungsfähigkeit der Endstufe in keiner Weise einschränken.

• Überlastung
• DC Offset (Gleichspannungssignal am Eingang)
• Netzspannung (außerhalb der normalen Toleranzen)
  Extreme Betriebstemperatures

Tritt in einem der Kanäle eine der ersten drei oben genannten Situationen auf (die entweder für ihre Endstufe oder eventuell für die Lautsprecher gefährlich werden können), schaltet die Endstufe sofort in den Schutzmodus. In dieser Fall blinkt die LED des entsprechenden Kanals rot. Erst nach Beseitigung des Problems ist wieder ein Ton zu horen.

Bezieht sich die Störung nicht nur auf einen Canal (wenn z.B. die Netzspannung außerhalb der normalen Toleranzen liegt), blinkt die Standby-LED. In allen Fälle muss das Gerät wieder eingeschaltet werden, wenn das Problem beseitigt ist.

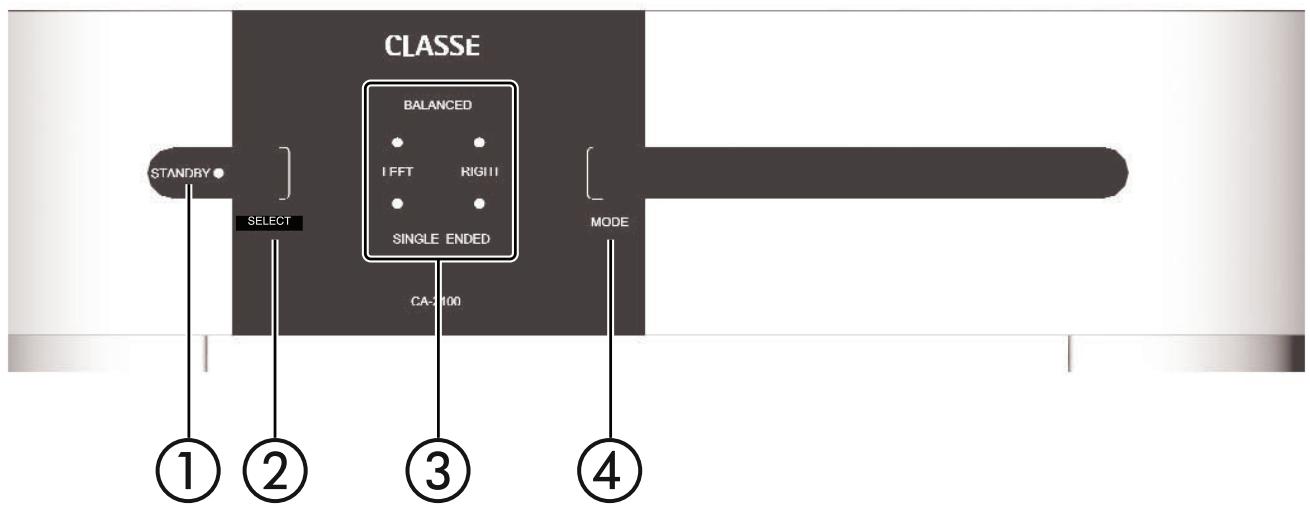

Frontansicht

1 Standby-Taste & LED-Anzeige

Mit der Standby-Taste an der Gerätefront schalten Sie die Endstufe vom Betriebs- in den Standby-Modus und umgekehrt. Im Standby-Betrieb ist die Endstufe ausgeschaltet, sie reagiert jedoch auf Systembefehle jeder beliebigen der Unterstützungen Steuerfunktionen (z.B. IR-Eingang, Trigger, CAN-Bus oder RS-232).

Der aktuelle Status der Endstufe wird durch die LED in der Standby-Taste angezeigt (siehe folgende Beste):

an

= Standby

• blinkt (beim Einsatzen)

= Initialisierung

aus + zwei Channel LEDs an

(für jeder Kanal leuchtet jeweils eine LED (egal ob beiden SINGLE-ENDED-LEDs oder beiden BALANCED-LEDs oder gemisch; Anzahl der leuchtenden Kanal-LEDs ist immer = 2)

• blinkt (nach dem Einsatz)

= Betrieb

= Netzspannung außerhalb der normalen Toleranzen

Im Standby-Modus werden die Verständnerstufen des Gerätes heruntergebn. Nur ein kleines Netzteil und die Steuerschaltung (sie verbrauchen vergleichsweise weniger Strom) bleiben aktiv. Da die Ausgangsstufen von Natur aus viel Stromziehen, erwartt sich die Endstufe und der Klang ist sehr schnell optimal.

Nutzen Sie ihre Endstufe über einen längeren Zeitraum nicht (beispelsweise während einer Urlaubsreise), empfehlen wir, den Netzstecker zuziehen. Vergewissern Sie sich, dass sich die Endstufe im Standby-Modus befindet, bevor Sie dies tun.

Ferner ist es in der Praxis von Vorteil, in dieser Zeit möglichst alle Elektronikgeräte vom Netz zu trennen, da ein in der Höhe Ihres Hauses einschlagender Blitz zu einer erheblichen Überspannung im Netz führen kann. Diese kann (mehrere Tausend Volt betragend){jedes Elektronikteil beschädigen. Dies gilt auch für hochwertige Bauteile, die gut geschützt sind.

2 Select-Taste

Die Select-Taste wird (zusammen mit der Mode-Taste) zur Konfiguration der Endstufenkanäle (Auswahl zwischen symmetrisch oder unsymmetrisch) verwendet. Sie wird auch zur Festlegung der Einschaltreihenfolge von Classé-Endstufen genutzt, die über den CAN-Bus oder über den Trigger-Anschluss mit einer Classé-Vorstufe verbunden sind.

3 LED-Anzeigen für den Kanalstatus

Für jeder Kanal besitz Its He Endstufe zwei LED-Anzeigen fur den Kanalstatus. Sie geben an, ob die symmetrischen (XLR-) oder unsymmetrischen (Cinch-) Eingänge fur diesen Kanal genutzt werden.

These Anzeigen werden auch zur Anzeige von Störungen ihrer Endstufe genutzt. Blinkt die LED eines Kanals rot, liegt in thism speziellen Kanal eine Störung vor. Blinken alle Kanal-LEDs rot, so liegt eine Störung im System vor, die nicht auf einen bestimmten Kanal begrenzt ist.

Achtung!

Blinkt eine oder blinken mehrere der LED-Kanalanzeigen rot, trennen Sie die Endstufeitte sockfd vom Netz und prufen, ob alle externen Verbindungen ordnungsgemäß und safer hergestellt wurden. Ist der Netzanschluss nicht ohne weiteres zuganglich, halten Sie die Standby-Taste fur drei Sekunden gedrückt, um ein Reset der Endstufe durchzuführen. Ist kein Grund fur die Störung zu erkennen, Fragen Sie ihren autorisierten Classé-Fachhändler.

4 Mode-Taste

Die Mode-Taste wird (zusammen mit der Select-Taste) zur Konfiguration der Endstufenkanäle (Auswahl zwischen symmetrisch oder unsymmetrisch) verwendet. Sie dient auch zur Konfiguration der Einsaltverzögerung und der Nummer der Endstufe, wenn sie über den CAN-Bus oder über den Trigger-Anschluss mit einer Classé-Vorstufe verbunden ist.

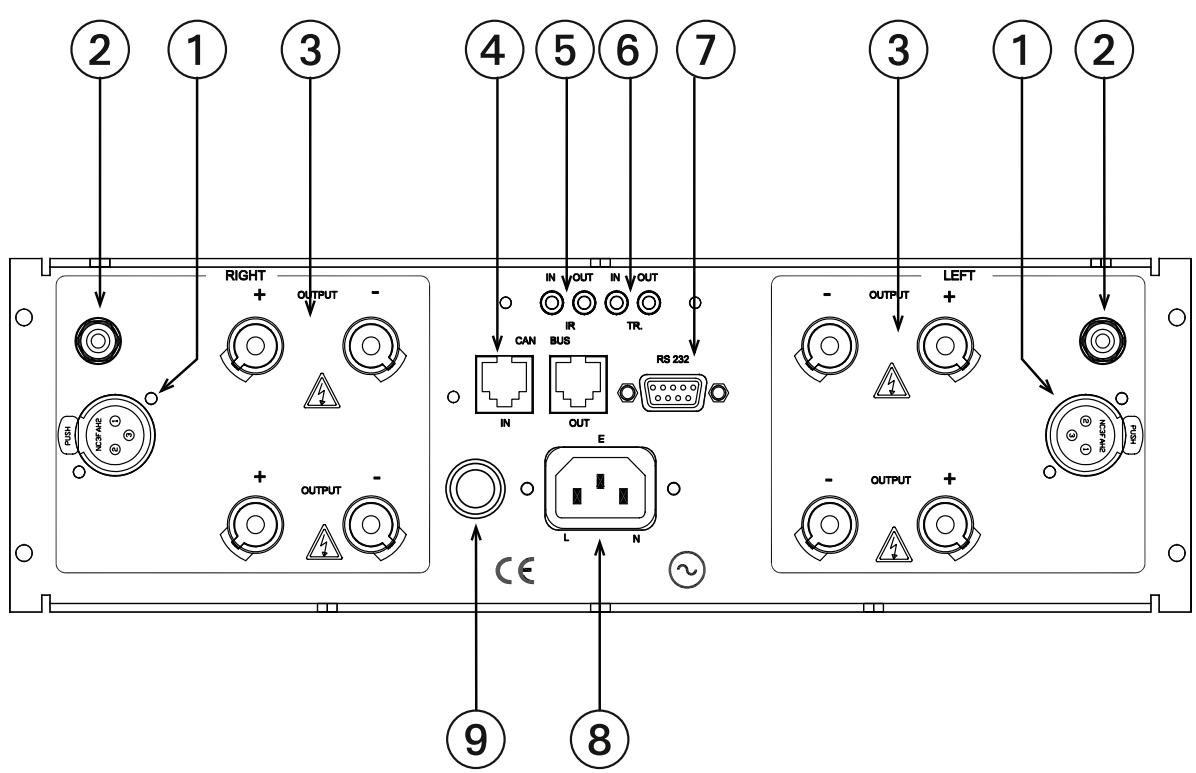

Rückansicht

Im Folgenden erhalten Sie eine kurze Beschreibung, falls Sie Fragen zu Ihr neuen Gerät haben. Im nachsten Kapitel dieser Bedienungsanleitung (siehe Setup) erhalten Sie detaillierte Hinweise darüber, wie Sie ihre neue Endstufe in das System integrieren können.

1 Symmetrischer (XLR-) Eingang

Symmetrische Audioverbindungen wurden ursprünglich für die professionelle Audiowelt entwickelt, um die feinsten Nuancen der extrem kleinen Mikrofonpegel-Signale zu reproductizen. Teil vielen Jahren werden symmetrische Verbindungen nun auch von leistungsorientierten Unternehmen der Unterhaltungselektronik wie Classé eingesetzt, damit Sie die feinsten Nuancen Ihr MusiksammlungGENIEKEN konnen.

Technisch betrachtet bieten symmetrische Audioverbindungen zwei entscheidende Vorteile: Sie verdoppeln die Signalstarke bei der Übertragung von einem Gerät auf das andere, indem sie den potentiellen Gerauschspannungsabstand um 6 dB erhöhen. Zweitens vermeiden Sie Rauschen und Interferenzen, die sonst aufgrund von EMI (elektromagnetischen Störbeeinflussungen) oder RFI (Hochfrequenzstörungen) zwischen den Komponenten entstehen wurden. In unserer modernen Welt mit drahtloser Telekommunikation sind mehr Störbeeinflussungen vorhanden als jemals zuvor. Daher macht es Sinn, ihre Musik und ihre Film-Soundtracks davon zu bewahren.

Dashalb empfehlen wir, die analogen symmetrischen Verbindungen zwischen ihren Classé-Komponenten möglichst oft zu nutzen.

Die Pin-Belegungen dieser XLR-Anschlüsse sind:

Pin 1: Signal Masse

Steckergehause kontaktiert mit Gerätegehause-Masse

These Pin-Belegungen entsprechen den Standards der Audio Engineering Society.

Wird ihre Endstufe an einen Classé-Vorverträger angeschlossen, ist nicht zu beachten. Kaufen Sie einfach ein symmetrisches Standardkabel und verbinden Sie die Geräte damit. Dann aktivieren Sie diesen Eingang an der Endstufe wie unter Setup in dieser Bedienungsanleitung beschreiben.

Verwenden Sie die Vorstufe eines anderen Herstellers, lessen Sieitte in der Anleitung zu Ihrer mit symmetrischen Ausgangen ausgestatteten Vorstufe nach, ob die Pin-Belegungen der Ausgangsanschlüsse denen Ihrer Endstufe entsprechen. Falls nicht, Fragen Sie ihren autorisierten Fachhändler.

2 Unsymmetrischer (Cinch-) Eingang

Cinch-Kabel mit Cinch-Anschlüssen sind die in der Unterhaltungs-elektronik am halten genutzten analogen Verbindungen. Bei sachgemäß Implementierung und Verwendung hochwertiger Verbindungskabel sichern diese Standardanschlüsse eine exzellente Klangqualität. Classé hat außergewöhnliche Anstrengungen unternommen, um zu gewährleisten, dass die Cinch-Eingänge Ihrer Endstufe ausgesprochen gut sind. Jedoch bieten diese Anschlüsse nicht den Schutz gegen Störbeeinflussungen wie die symmetrischen Verbindungen -DMAJautet unsere Empfehlung, wenn möglich immer die symmetrischen Eingänge zu nutzen.

Haben Sie sich für die unsymmetrischen Eingänge Ihrer Classé-Endstufe entschieden, aktivieren Sie diese Eingänge wie unter Setup in dieser Bedienungsanleitung beschreiben.

3 Lautsprecherausgabe

Für Bi-Wiring-Anwendungen stehen für jeder Kanal der Endstufe zwei hochwertige Mehrwege-Anschlussklemmenpaare zur Verfügung.

Für Bi-Wiring brauchen Sie pro Lautsprecher zwei (vorzugsweise identische) Kabel, wobei am Verträger beside Kabel parallel an je einen Ausgang angeschlossen werden. Der Vorteil liegt mein rein subjektiv in einem reineren und detailgetreuern Klang vom Lautsprecher, da hierbei zwei separate Bereiche von Frequenzweiche und Treiber mit identischen und davon getrennten Signalen angesteuert werden.

(Viele hochwertige Lautsprecher sind zu dieser Zweck mit vier Schraubklemen bestückt, wobei ein Anschlussklemenpaar zum Basteil und das andere zum restlichen Teil der Frenzweichenschaltung führt.)

Obwohl die Verbindung mit den Schraubklemmen Ihrer Classé-Endstufe über blanke Drähte möglich ist, empfehlen wir Ihnen die Verwendung hochwertiger Kabelschuhe, die gekrimpt oder gelötet mit den Enden ihrer Lautsprecherkabel verbunden werden. Die Verwendung hochwertiger Anschlüsse verhindert das Oxidieren von blanken Drahten. Ferner sind Kurzschlüsse aufgrund von schlecht isolierten Verbindungen so nicht möglich.

4 Classé-Ports für den CAN-Bus

These RJ-45-Anschlüsse stehen für künftige Steuer- und Kommunikationsanwendungen zur Verfügung.

5 IR-Ein- und -Ausgang

Ohne Classé-Endstufe verfügt über zwei 3,5-mm-Minibuchsen, um die heute überall genutzten IR-Fernbedienungen zu unterstützen. Die IR-Befehle schalten die Endstufe vom Betriebs- in den Standby-Modus und umgekehrt. Ferner werden in „Makros“ diskrete Befehlcodes verwendet, die die Steuerung der Endstufe im Zusammenhang mit einem kompletten System vereinfacht.

Eigentlich ist „IR-Ein- und -Ausgang“ eine unzutreffende Bezeichnung: Das an diesen Buchsen anliegende Eingangssignal ist kein IR-Signal, sondern ein „elektrisches“. Man erhält es durch Einsatz von Standard-IR-Empfängern, von Infrarot-Weiterleitungssystemen und Sendern (die Sie bei Ihr Frem Fachhändler erhalten), um die IR-Signale der Fernbedienung in die entsprechenden elektrischen Signale zu verwandeln. Ein großer Vorteil liegt darin, dass die Signale überall Dort hina gesendet werden konnen, wo sie gebraucht werden. Ferner ist hier die Zuverlösigkeit eines soliden elektrischen Anschlusses gewährleistet.

Da ein Infrarot-Weiterleitungssystem, das Ihr Fachhändler für Sie zusammenstellen kann, weitere Produkte ansteuern muss, besitzt ihre Endstufe sowohl einen IR-Eingang (zur Steuerung des Gerätes selbst) als auch einen IR-Ausgang (um dasselbe Signal zum nachsten Gerät weiterzuleiten). So können Sie ihre Steuerkabel hintereinander von einem Gerät zum nachsten verlaufen halten.

Die Endstufe reagiert auf IR-Befehle von 5 Volt Gleichspannung, wobei die Spitze des Ministeckers als positiv definiert ist.

5 Volt
weniger als 100mA

6 Trigger-Ein- und -Ausgang

Viele Audio- und Video-Vorverträger konnen eine Steuerspannung (Gleichspannung) an angeschlossene Geräte abgeben und dadurch das gewünschte Verhalten hervorrufen. Ihr Classé-Endstufe kann (auch zusammen mit dem A/V-Vorverträger selbst) dank diesen Features automatisch vom Betriebs- in den Standby-Modus und umgekehrt geschalteit werden.

Zwei 3,5-mm-Minibuchsenieten diese Möglichkeit des Einschaltens der Endstufe über die Fernbedienung (d.h. des Hin- und Herschaltens zwischen Betriebs- und Standby-Modus). These Buchsen leiten die Steuerspannung von einer Endstufe zur nachsten, so dass eine Reihe von Endstufen einfach hintereinander geschalte werden konnen.

Der Trigger besteht eine Gleichspannung von 5 - 12 Volt mit der unter angegebenen Polarity der Steckerspitze:

5-12 Volt
weniger als 100mA

7 RS-232 Port

Dieser Port hat zwei Aufgaben. Er dient:

• zum Downloader einer neuen Betriebssoftware für die Endstufe (wenn beisielweise neue Features hinzugefügt werden)
• zur externen Steuerung ihrer Endstufe durch Systeme wie i-Command™, AMX® und Crestron™

Weitere Informationen zu Home Automation Systemen erhalten Sie bei Ihrem Fachhändler.

8 Netzeingang

Für die CA-2100 wird ein Standard-IEC-Netzkabel verwendet. Verbinden Sie das Kabel mit dem Netzeingang an Ihrer Endstufe und anschließend mit einer Netzsteckdose.

9 Netzsicherung

Ohne Classé-Endstufe besitzt an der Geräterückseite eine Netzsicherung. Vermuten Sie, dass die Netzsicherung durchgebrannt ist,ziehen Sie den Netzstecker. Lösen Sie darüber hinaus alle Eingangs- und Lautsprecherverbindungen. Entfern den Sicherungshalter an der Geräterückseite.

Öffnen Sie die Endstufe nicht. Im Gehäuse befinden sich keine vom Bediener zu wartenden Teile.

Vorsicht!

Auch bei gezogenem Netzstecker existieren im Endstufengehäuse lebensgefährlich hohe Spannungen und Strome. Versuchen Sie auf keinen Fall, das Gehäuse zu öffnen. Im Gehäuse befinden sich keine vom Bediener zu wartenden Teile. Die Wartung these Gerätes ist ausschließlich von einem qualifizierten Classé-Fachhändler oder -Distributor durchzuführen.

Wichtig:	Setup Das Setup Ihr neuen Classé-Endstufe ist einfach durchzuführen, so dass Sie schnell die erstklassige Klangqualität ihrer EndstufeGENießen können. Befolgen Sie die unter genannten Schritte, um ein ordnungsgemäßes Setup zu gewährleisten und ihre neue Endstufe in Betriebnehmen zu können.
	Als Letzte ist ihre neue Endstufe mit dem Netz zu verbinden. Ferner ist es sinnvoll, ihre Endstufe(n) erst dann einzuschalten, wenn alle anderen Geräteingeschaltet sind und stabil laufen. Umgekehr ist es von Vorteil, die Endstufe(n) als ersten Systemkomponente abzuschalten, da hierdurch etwaigen Beschädigungen der Lautsprecher vorgebeugt wird.
	1. Packen Sie den Kartoninhalt den beiliegenden Anweisungen entsprechend aus. Seien Sie damit vorsichtig, da die Endstufe sehr schwer ist. 2. Platzieren Sie ihre Endstufe (vergessen Sie nicht, Abschnitt „Auspacken und Aufstellen des Gerätes" zulesen), und schreiben Sie das Gerät ans Netz an. Dabei müssen Sie sich für eine Position entscheiden, an der für eine ausreichende Luftzirkulation und einen adäquaten Freiraum für alle hinter der Endstufe befindlichen Kabel gesorgt ist. Danach verbinden Sie die Endstufe direkt mit der Netzsteckdose. Verwenden Sie keine Verlängerungskabel, da diese nicht die für die Endstufe zum Teil erforderlichen Strommengen liefern. 3. Konfigurieren ihrer Endstufe. Verwenden Sie die Tasten SELECT und MODE, um ihre Endstufe für den Betrieb zu konfigurieren.
So konfigurieren Sie die Kanäle	Drücken Sie im Standby-Betrieb die SELECT-Taste, so beginnen die Kanal-LEDs zu leuchten und geben dadurch an, ob der jeweilige Kanal unsymmetrisch oder symmetrisch konfiguiert ist. Eine der Kanal-LEDs beginnt zu blinken und zeigt dadurch an, dass Sie für diesen speziellen Kanal die Wahl zwischen symmetrischem (balanced) oder unsymmetrischem (single-ended) Betrieb haben. Drücken Sie die MODE-Taste, umzwischen dem symmetrischen und dem unsymmetrischen Betriebsmodus hin und her zu schalten. Drücken Sie zur Auswahl des anderen Kanals noch einmal die SELECT-Taste. Drücken Sie zur Konfiguration desses Kanals die MODE-Taste. Um den Vorgang zu beenden, drücken Sie die SELECT-Taste und halten sie los, so dass beiden Kanal-LEDs erlischen. Stellen Sie sicher, dass die Endstufe dem genutzten Eingangsanschluss entsprechend konfiguriert ist.

So konfigurieren Sie die Verzögerungszeit und die Einschaltreihenfolge der Endstufen

Verfügt ein System über mehrere Classé-Endstufen, konnen Sie den Endstufen Nummern wie 1, 2, 3 usw. zuordnen. Sind die Endstufen über den CAN-Bus oder Triggeranschlüsse mit einer Classé-Vorstufe verbunden, so werden sie in der vorgegebenen Reihenfolge eingeschaltet und nicht gemeinsam. (Sind mehrere leistungsstarke Endstufen angeschlossen, so kann Ihr Stromnetz zu Hause durch ein gleichzeitiges Einsatzten überlastet werden, so dass der Schutzschalter ausgelöst wird, um Schäden vorzubeugen.) Möchten Sie beispiselsweise eine Verzögerungsszeit von zwei Sekunden einstellen (und eine bestimmte Endstufe als Nr. 2 kennzeichnen), so gehen Sie wie folgt vor:

• Schalten Sie die Endstufe in den Standby-Modus (Standby-LED leuchtet).
• Drücken Sie die MODE-Taste und halten Sie diese gedrückt, bis bereits Kanal-LEDs leuchten. Lassen Sie die Taste los, blinking bereits LEDs und zeigen so die Einschaltverzögerung und die aktuelle Nummer der Endstufe an (z.B. bedeutet einmaliges Blinken, dass es sich um eine Einschaltverzögerung von einer Sekunde und Endstufe Nr. 1 handelt).
• Mochten Sie die aktuelle Nummer der Endstufeändern, drücken Sie die MODE-Taste und halten diese gedrückt, bis beiden Kanal-LEDs leuchten.
• Während Sie weiterhin die MODE-Taste gedrückt halten, betätigten Sie die SELECT-Taste zweimal (entsprechend der gewünschten Verzögerungszeit und der Nummer der Endstufe).
• Lassen Sie die MODE-Taste los. Die Endstufe bestätigt ihre Wahl, indem die Kanal-LEDs zweimal blinken.

4. So stellen Sie die Vorverständerkerverbindungen her.

Befindet sich die Endstufe im Standby-Modus oder ist sie vom Netz getrennt und haben Sie, wie in Schritt 3 angegeben, die gewündsten Einstellungen hinsichtlich symmetrischer bzw. unsymmetrischer Eingänge vorgenommen, stellen Sie mit hochwertigen Kabeln die entsprechenden Verbindungen her.

Stellen Sie sicher, dass alle Verbindungen gut zusammengepasst sind, selbst wenn Sie dazu den äußerten Bereich des Cinch-Anschlusses behutsam mit einer Zange zusammenuminium mussen und hij noch einmal einfahren, damit die Verbindung optimal passt.

5. So stellen Sie die Lautsprecherverbindungen her.

Nutzen Sie für die Verbindung der Ausgangsanschlüsse ihrer Endstufe und der Laufsprecher nur hochwertige Laufsprecherkabel.

Verbinden Sie die schwarzen (-) Anschlüsse an der Endstufe mit den schwarzen (-) Anschlüessen an Ihrlem Laufsprecher, und verbinden Sie die roten (+) Anschlüsse an der Endstufe mit den roten (+) Anschlüessen an Ihrlem Laufsprecher.

Beim Bi-Wiring werden zwischen dem jeweiligen Verständerkanal und dem entsprechenden Laatsprecher insgesamt vier Verbindungen hergestellt: es gibt zwei separate + / - Verbindungen, eine für die Verbindung mit dem Tieftoner und die andere für die Verbindung mit den Mittel- und Hochtonbereichen. Vergewissern Sie sich, dass sich an keiner Seite zwischen den roten (+) und den schwarzen (-) Anschlussklemen Kabel kreuzen.

Stellen Sie sicher, dass alle Verbindungen gut zusammengepasst sind und nicht klappern, vermeiden Sie es aber, die Anschlüsse zu überdrehen. Kunden Sie an den Lautsprecherkabeln weniger ziehen, ohne dass diese sich bewegen, sind die Verbindungen gut zusammengepasst. Durch weiteres Festziehen wird die Verbindung nicht better, und es kann (im Extremfall) zu einer Beschädigung der Anschlüsse kommt.

6 Nochmaliges Prüfen der Verbindungen.

Dieser Schritt mag Ihnen als überflüssig erschinen, jedoch sollenen Sie sich diese zusätzliche(n) Minute(n) gonnen, um sicherzustellen, dass alle Verbindungen ordnungsgemäß hergestellt sind.

7. Schalten Sie ihre Endstufe erst nach allen anderen Geräten ein.

In der Praxis hat es sich als vorteilhaft erwiesen, Endstufen als letztes einund als erstes auszuschalten, da hierdurch etwaige Beschädigungen der Laatsprecher vermieden werden.

Pflege & Wartung

Um Staub vom Gehäuse der Endstufe zu entfernen, verwenden Sie einen Staubwedel oder ein fusselfreies, weiches Tuch. Zum Entfernen von Schmutz und Fingerabdrücken empfehlen wir Isopropylalkohol und ein weiches Tuch. Tränken Sie das Tuch zunachst mit dem Alkohol und reinigen Sie die Oberfläche der Endstufe dann vorsichtig mit dem Tuch. Nehmen Sie nicht zu viel Alkohol, da dieser dann vom Tuch in die Endstufe laufen kann.

Gießen Sie Flüssigreiniger niemals direkt auf die Endstufe, da dies zu Beschädigungen der Elektronikbauteile im Gehäuseinnern führt.

Störungssuche

Im Allgemeinen wenden Sie sich bei Service-Problemen an ihren Classé-Handler. Bevor Sie dies tun, gehen Sieitte die folgende Listedurch,ob das aufgetretene Problem hierin angesprochen wird.Falls ja,versuchen Sieitte zunachst die hier vorgeschlagenen Lösungen.Konnen diese das Problem nicht losen, setzen Sie sich mit Ihrem Classé-Handler in Verbindung.

1 Kein Ton, die Kanal-LEDs leuchten nicht.

• Die Endstufe ist nicht an die Stromversorgung angeschlossen, oder die Stromversorgung ist unterbrochen (Schutzschalter, Sicherung).
• Wird die Stromversorgung reduziert oder kurzfristig unterbrochen, so kann dies zu einem Reset des eingebauten Mikroprozessors führen. Ziehen Sie den Netzstecker für mindestens 30 Sekunden. Stecken Sie den Netzstecker anschließend wieder in die Steckdose und versuchen Sie erneut, das Gerät einzuschalten.
• Die Hauptsicherung ist durchgebrannt. Siehe unter Punkt 4 in this dem Kapitel (oder wenden Sie sich an Ihren autorisierten Classé-Händler).
  Die Netzspannung liegt außerhalb der normalen Toleranzen. Prufen Sie die an der Geräterückseite angegebene Spannung.

2 Kein Ton, eine oder mehrere Kanal-LEDs blinken rot.

• Möglicherweise ist die Schutzschaltung aktiviert worden. Führer Sie ein Reset der Endstufe durch, indem Sie die Standby-Taste für drei Sekunden gedrückt halten, um sie herunterzufahren. Lösen Sie anschließend alle Ein- und Ausgangsverbindungen.
• Versuchen Sie nun, die Endstufe durch Drücken der Standby-Taste einzuschalten. Blinkt die LED immer noch, liegt die Störung in der Endstufe selbst. Schalten Sie das Gerät in den Standby-Modus, trennen sie es vom Netz und halten Sie es von Ihr Classé-Fachhändler reparieren.
• Startet sie problemlos, schalten Sie sie noch einmal ab und schreiben sie dann nur über die Eingänge an. Schalten Sie die Endstufe nun noch einmal ein. Schaltet sie blinkend in den Schutzmodus, stimmt etwas mit einer der Endstufe vorgeschalteten Komponente nicht - vielflicht ein DC Offset oder ein ähnliches Problem. Ihr Endstufe versucht, die Lautsprecher zu schützen (selbst keine Gleichspannungsanteile können die Tieftöner in relativ kurzer Zeit beschädigten). Prüfen Sie verschiedene Quellkomponenten, um hersatzfinden, ob das Problem auf eine einzige Quelle beschränkt ist oder dieGPCezeit existiert (was auf ein Problem mit dem Vorveränderk hindeutet). Bitten Sie ihren Fachhändler um Hilfe mit dem entsprechenden Gerät.

3 Die Endstufe bleibt abgeschaltet.

• Stellen Sie sichere, dass eine ausreichende Luftzirkulation um die Endstufe gewährleistet ist, und dass die Raumtemperatur unter 40^ liegt.
• Hat sich die Endstufe in den Schutzmodus geschaltet, lessen Sie die oberen Abschnittte diesen Kapitels.

4 Die Netzsicherung ist durchgebrannt.

Wenn Sie nach der Ursache für das Durchbrennen der Netzsicherung sichen, folgen Sieitte den angegebenen Schritten in der aufgeführten Reihenfolge, da dieser Selten auftretende Fehler manchmal auf ein schwerwiegendes Problem hinweist:

a. Ziehen Sie den Netzstecker. Losen Sie darüber hinaus alle Eingangs- und Laufsprecherverbindungen, und entfernen Sie den Sicherungshalter an der Geräterückseite.
b. Scheint die Sicherung durchgebrannt zu sein, ersetzen Sie diese nur mit einer Sicherung desselben Typs und desselben Bemessungsstroms. Verwenden Sie einen anderen Sicherungstyp, der darüber hinaus einen hoheren Bemessungsstrom aufweist, führt dies zu einer dauerhaften Beschädigung ihrer Endstufe. Mocht den Sie die Sicherung nicht selbst wechseln, setzen Sie sich mit ihrem autorisierten Classé-Fachhändler in Verbindung.

Netzspannung: 100/120 Volt Wechselspannung

Sicherungstyp: MDL träge

Nennstrom: 6A

Netzspannung: 230/240 Volt Wechselspannung

Sicherungstyp: MDL träge

Nennstrom: 4A

c. Nach dem Einsetzen der Sicherung und Anbringen des Sicherungshalters schlieben Sie nur die Endstufe an das Netz an. Schalten Sie sie ein, ohne die Eingangs- und Lautsprecherverbindungen wieder hergestellt zu haben. Brennt die Sicherung wieder durch,ziehen Sie den Netzstecker und Fragen ihren autorisierten Classé-Fachhändler.
d. Scheint alles in Ordnung zu sein, schalten Sie die Endstufe wieder in den Standby-Modus und schlieben vorsichtig das Eingangskabel an und starten die Endstufe. Brennt die Sicherung dann durch (oder schaltet die Endstufe in den Schutzmodus), so gibt es ein schwerwiegendes Problem mit Ihrem Vorveränder/ Prozessor. Lassen Sie sich von Ihrem autorisierten Fachhändler beraten.
e. Ist schließlich alles in Ordnung, schalten Sie die Endstufe in den Standby-Modus und schlieben vorsichtig die Lautsprecherkabel wieder an. Prufen Sie beide Enden des Lautsprecherkabels auf Kurzschlüsse. Starten Sie anschließlich die Endstufe neu. Funktioniert sie einwandfrei (die Sicherung brennt nicht durch), dann ist die ursprüngliche Sicherung vermutlich durchgebrannt, um die Endstufe vor Überspannung zu schützen. Brennt die Sicherung wieder durch, Fragen Sie ihren autorisierten Fachhändler.

5 Die Standby-LED blinkt schnell, und eine Kanal-LED leuchtet rot auf.

• Versuchen Sie, mit der Endstufe ein Reset durchzuführen, indem Sie das Gerät vom Netz trennen, eineuge Sekunden warten und die Endstufe anschließend wieder an das Netz anschließen. Ist das Problem dadurch nicht beseitigt, bitten Sie ihren Classé-Fachhändler um Unterstützung.

Technische Daten

■ Dauerausgangsleistung 100 Watt/Kanal RMS an 8 Ohm
200 Watt/Kanal RMS an 4 Ohm
■ Frequenzgang 10 Hz bis 22 kHz (+ 0/- 0,1 dB)

10Hz - 155kHz(+0 / - 3,0dB)

■ Phase Unter - 10^ (22 kHz)
Gerauschspannungsabstand 105 dB

(10 Hz - 80 kHz)

■ Kanaltrennung Unter 110 dB (20 kHz)
■ Grundrauschen (FFT) Alle Werte unter -95 dBV

(10 Hz - 80 kHz)

Gesamtklirrfaktor + Rauschen 0,003 %, 8 Ohm

(1 VRMS/1 kHz Eingang, 10 Hz - 500 kHz)

Spannungsverstärkung 29,1 dB
Eingangsempfindlichkeit 1,0 V RMS bei Nennleistung (8 Ohm)
Eingangsmipedanz 100 kOhm
Leistungsaufnahme (Nennwert) 260 Watt

(nach IEC60065, Paragraph 2.3.10)

Leistungsaufnahme (Leerlauf) 104 Watt
■ Netzspannung Länderspezifisch; kann weder vom Fachhändler

noch vom Bediener geändert werden

■ Gesamtabmessungen Breite: 445 mm
(ohne Bedienelemente oder Anschlisse) Höhe: 121 mm

Tiefe: 419mm

Versandgewicht 25 kg
Nettogewicht 21kg

Die technischen Daten entsprehen dem Stand bei Drucklegung. Classé besteht sich im Rahmen von Weiterentwicklungen das Recht auf Änderung technischer Details ohne Vorankündigung vor.

Weitere Informationen erhalten Sie bei Ihrhem Fachhändler oder bei:

Classé Audio

5070 François Cusson

Lachine, Quebec

Canada H8T 1B3

Technische gegevens: 133

Afmetingen 134

Technische gegevens:

Transportgewicht (incl. verpakking) 25 kg
Gewicht: 21kg
