Produkttyp	Mehrkanal-Audio-Leistungsverstärker
Marke	Classé Audio
Modell	CA-5200
Ausgangsleistung	200 W RMS pro Kanal @ 8 Ω, 370 W RMS pro Kanal @ 4 Ω
Frequenzgang	10 Hz – 22 kHz (+0/-0,1 dB); 10 Hz – 155 kHz (+0/-3 dB)
Signal-Rausch-Abstand	> 108 dB (bez. auf max. Ausgang, 10 Hz – 80 kHz)
Klirrfaktor + Rauschen	0,003 % @ 8 Ω (unbewertet, 1 Vrms/1 kHz)
Spannungsverstärkung	29,1 dB
Eingangsempfindlichkeit	1,4 Vrms bei max. Leistung @ 8 Ω
Eingangsimpedanz	100 kΩ
Kanaltrennung	> 80 dB @ 20 kHz
Audioeingänge	Symmetrisch (XLR) und unsymmetrisch (RCA) pro Kanal
Lautsprecherausgänge	Schraubklemmen (Bi-Wiring möglich)
Netzversorgung	100 V, 120 V, 230 V oder 240 V (je nach Version, werkseitig eingestellt, nicht änderbar)
Stromverbrauch	Maximal: 1056 W; durchschnittlich: 348 W
Netzsicherung	100/120 V: 15 A träge (MDA); 230/240 V: 12 A träge (MDA)
Abmessungen (B × H × T)	445 × 222 × 534 mm
Nettogewicht	55 kg
Verpackungsgewicht	60 kg
Steuerung und Regelung	IR, Trigger 5-12 V, RS-232, CAN-Bus (RJ-45)
Integrierter Schutz	Überlastung, Übersteuerung, Gleichstrom, Netzüber-/unterspannung, Übertemperatur
Wartung	Reinigung mit einem weichen, leicht mit Isopropylalkohol getränkten Tuch; niemals Flüssigkeit direkt auftragen
Ersatzteile und Reparierbarkeit	Netzsicherung vom Benutzer austauschbar; alle anderen Eingriffe müssen von einem autorisierten Classé-Händler durchgeführt werden
Allgemeine Informationen	Hersteller: Classé Audio, Lachine (Québec), Kanada; entspricht CE- und FCC-Klasse-B-Normen

Häufig gestellte Fragen - CA-5200 CLASSE AUDIO

Wie hoch ist die Leistung des CA-5200 Verstärkers?

Der CA-5200 liefert 200 W RMS pro Kanal an 8 Ω und 370 W RMS pro Kanal an 4 Ω, kontinuierlich.

Welche Arten von Audioeingängen sind verfügbar?

Er verfügt über symmetrische XLR- und unsymmetrische RCA-Eingänge für jeden Kanal. Symmetrische Verbindungen werden für eine bessere Störfestigkeit empfohlen.

Wie installiere ich den Verstärker für optimale Belüftung?

Planen Sie einen Freiraum von mindestens 15 cm über und 8 cm an den Seiten ein. Stellen Sie das Gerät nicht auf eine weiche Oberfläche (Teppich). Die Rückseite sollte mindestens 20 cm für den Kabeldurchgang freihaben.

Kann ich Lautsprecher im Bi-Wiring betreiben?

Ja, jeder Kanal verfügt über zwei Paare von Schraubklemmen für Bi-Wiring. Verwenden Sie hochwertige Kabel mit Gabelsteckern.

Wie konfiguriere ich den Einschaltmodus mehrerer Verstärker?

Verwenden Sie die Tasten Select und Mode, um jedem Verstärker eine Nummer zuzuweisen (1, 2, 3…). Über CAN-Bus oder Trigger verbunden, schalten sie nacheinander ein, um Netzüberlastungen zu vermeiden.

Was tun, wenn die LED eines Kanals rot blinkt?

Dies zeigt eine Aktivierung der Schutzschaltung an. Halten Sie die Standby-Taste 3 Sekunden lang gedrückt, um zurückzusetzen. Wenn das Problem weiterhin besteht, trennen Sie alle Verbindungen und überprüfen Sie die Kabel; wenden Sie sich an Ihren autorisierten Classé-Händler.

Wie tausche ich die Netzsicherung aus?

Trennen Sie das Gerät vom Netz und entfernen Sie die Abdeckung der rückseitigen Sicherung. Ersetzen Sie sie durch eine träge MDA-Sicherung: 15 A für 100/120 V, 12 A für 230/240 V. Verwenden Sie niemals eine Sicherung mit höherem Wert.

Benötigt der Verstärker eine Einspielzeit?

Ja, die optimale Leistung wird nach etwa 300 Betriebsstunden erreicht, was das Einspielen der Komponenten und die thermische Stabilisierung ermöglicht.

Wie reinige ich den Verstärker?

Verwenden Sie ein weiches, fusselfreies Tuch, das leicht mit Isopropylalkohol angefeuchtet ist. Niemals Flüssigkeit direkt auf das Gerät auftragen.

Kann ich den Verstärker fernsteuern?

Ja, über die IR-Anschlüsse (Eingang/Ausgang) oder Trigger (5-12 V). Er ist auch mit den Automationssystemen AMX und Crestron über den RS-232-Anschluss kompatibel.

BEDIENUNGSANLEITUNG CA-5200 CLASSE AUDIO

WARNUNG: UM DIE GEFAHR VON FEUER ODER EINES ELEKTRISCHEN SCHLAGS ZU REDUZIEREN, DAS GERÄT NIEMALS REGEN ODER FEUCHTIGKEIT AUSSETZEN.

GEFAHR EINES ELEKTRISCHEN SCHLAGS NICHT ÖFFNEN

Das Blitzsymbol mit Pfeil in einem gleichseitigen Dreieck macht den Benutzer auf das Vorhandensein gefährlicher Spannung im Gehäuse aufmerksam. Diese ist so groß, dass sie für eine Gefährdung von Personen durch einen elektrischen Schlag ausreicht.

Das Ausrufungszeichen in einem gleichseitigen Dreieck weist den Leser auf wichtige Betriebs- und Wartungs-(Service-)hinweise in der dem Gerät beiliegenden Literatur hin.

Das CE-Symbol (links dargestellt) weist darauf hin, dass das Gerät den EMC(Electromagnetic Compatibility)- und den LVD(Low Voltage Directive)-Standards der Europäischen Gemeinschaft entspricht.

Classé-Produkte entsprechen den internationalen Richtlinien über die Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (Restriction of Hazardous Substances (kurz RoHS genannt)) und über Elektro- und Elektronik-Altgeräte (Waste Electrical and Electronic Equipment (WEEE)). Die durchgestrichene Mülltonne steht für deren Einhaltung und besagt, dass die Produkte ordnungsgemäß recycelt oder diesen Richtlinien entsprechend entsorgt werden müssen.

HINWEIS

Alle Mitarbeiter von Classé haben mit äußerster Sorgfalt gearbeitet, um Ihnen als Käufer ein zuverlässiges Gerät anbieten zu können. Wir sind stolz darauf, dass alle Komponenten von Classé offiziell für das CE-Zeichen der Europäischen Gemeinschaft zertifiziert worden sind.

Das bedeutet, dass alle Classé-Produkte die weltweit strengsten Herstellungs- und Sicherheitsprüfungen bestanden haben.

VORSICHT: Durch nicht ausdrücklich vom Hersteller genehmigte Änderungen oder Modifikationen am Gerät verlieren Sie Ihre Garantieansprüche.

Classé Audio behält sich im Rahmen der Weiterentwicklung das Recht auf Änderung der Spezifikationen und technischer Details ohne vorhergehende Ankündigung vor. Die aktuellste Version dieser Anleitung finden Sie auf unserer Website http://www.classeaudio.com.

Wichtige Sicherheitshinweise

Achtung:

Bitte lesen Sie sich alle Warn- und sonstigen Hinweise in dieser Bedienungsanleitung und auf dem Gerät genau durch und befolgen Sie diese. Bewahren Sie die Bedienungsanleitung so auf, dass sie jederzeit zugänglich ist.

1. Versuchen Sie nicht, dieses Gerät selber zu reparieren. Öffnen Sie auf keinen Fall das Gehäuse. Im Gehäuse befinden sich keine vom Bediener zu wartenden Teile. Ein offenes Gerät stellt, insbesondere, wenn es an eine Wechselstromquelle angeschlossen ist, eine Gefährdung dar. Das Gerät ist daher ausschließlich von einem qualifizierten Fachmann zu öffnen und zu reparieren.
2. Um die Gefahr von Feuer oder eines elektrischen Schlags auszuschließen, darf das Gerät weder Wasser noch Feuchtigkeit ausgesetzt werden. Gelangt Flüssigkeit in das Gerät, ziehen Sie sofort den Netzstecker und lassen es von Ihrem autorisierten Classé-Händler gründlich prüfen.
3. Stellen Sie das Gerät nicht in die Nähe von Wärmequellen, z.B. nicht in die Nähe von Heizkörpern, Öfen usw., und setzen Sie es nicht direktem Sonnenlicht aus.
4. Stellen Sie sicher, dass die Betriebsspannung mit der örtlichen Netzspannung übereinstimmt. Die Betriebsspannung ist auf dem Versandkarton und an der Rückseite des Gerätes angegeben. Wird das Gerät mit einer davon abweichenden Spannung betrieben, führt dies zu Schäden und Sie verlieren Ihren Garantieanspruch.
5. Netzkabel sind so zu verlegen, dass sie nicht beschädigt werden können (z.B. durch Trittbelastung, Möbelstücke oder Erwärmung). Besondere Vorsicht ist dabei an den Steckern, Verteilern und den Anschlussstellen des Gerätes geboten. Ziehen Sie nicht am Netzkabel. Ist das Netzkabel beschädigt, wenden Sie sich an Ihren autorisierten Classé-Fachhändler, damit er es gründlich prüft und anschließend repariert bzw. durch ein passendes Kabel ersetzt.
6. Nehmen Sie das Gerät für längere Zeit nicht in Betrieb (z.B. während der Urlaubszeit), ziehen Sie den Netzstecker aus der Steckdose, um Schäden durch Überspannung oder durch einen Blitzschlag vorzubeugen.
7. NIEMALS das Gehäuseinnere dieses Produktes feucht werden lassen.
8. NIEMALS Flüssigkeit in das Gerät gießen oder spritzen.
9. NIEMALS die Luftzirkulation durch Verdecken der Ventilationsöffnungen oder Kühlkörper verhindern.
10. NIEMALS Sicherungen umgehen.
11. NIEMALS Sicherungen einsetzen, deren Wert bzw. Typ vom angegebenen abweicht.
12. NIEMALS versuchen, dieses Produkt zu reparieren. Treten Störungen auf, setzen Sie sich mit Ihrem autorisierten Classé-Fachhändler in Verbindung.
13. NIEMALS extrem hohen oder niedrigen Temperaturen aussetzen.
14. NIEMALS das Gerät in einer explosiven Umgebung betreiben.
15. STETS empfindliche Elektronikgeräte bei Gewitter vom Netz trennen.

Bitte tragen Sie die Seriennummer für Ihr neues Classé-Gerät für einen späteren Verwendungszweck hier ein.

Seriennummer:

Inhaltsverzeichnis

Willkommen in der Classé-Familie ....49

Ein Wort zur Installation.... 49

Auspacken und Aufstellen des Gerätes....50

Auspacken Ihrer Endstufe 50

Aufstellen des Gerätes....50

Belüftung 50

Lassen Sie sich registrieren! 51

Betriebsspannung....51

Warmlauf-/Einlaufphase 52

Bitte lesen Sie diese Bedienungsanleitung.... 52

Besondere Merkmale Ihrer Endstufe....53

Ausgeklügelter Schaltungsaufbau 53

Intensive Hörtests....53

Extrem hohe Lebensdauer 54

Bewährte Schutzschaltungen....54

Frontansicht....55

Rückansicht 57

Setup 62

So konfigurieren Sie die Kanäle 62

So konfigurieren Sie die Einschaltreihenfolge der Endstufen...... 63

Pflege & Wartung......64

Störungssuche......65

Technische Daten 67

Abmessungen 134

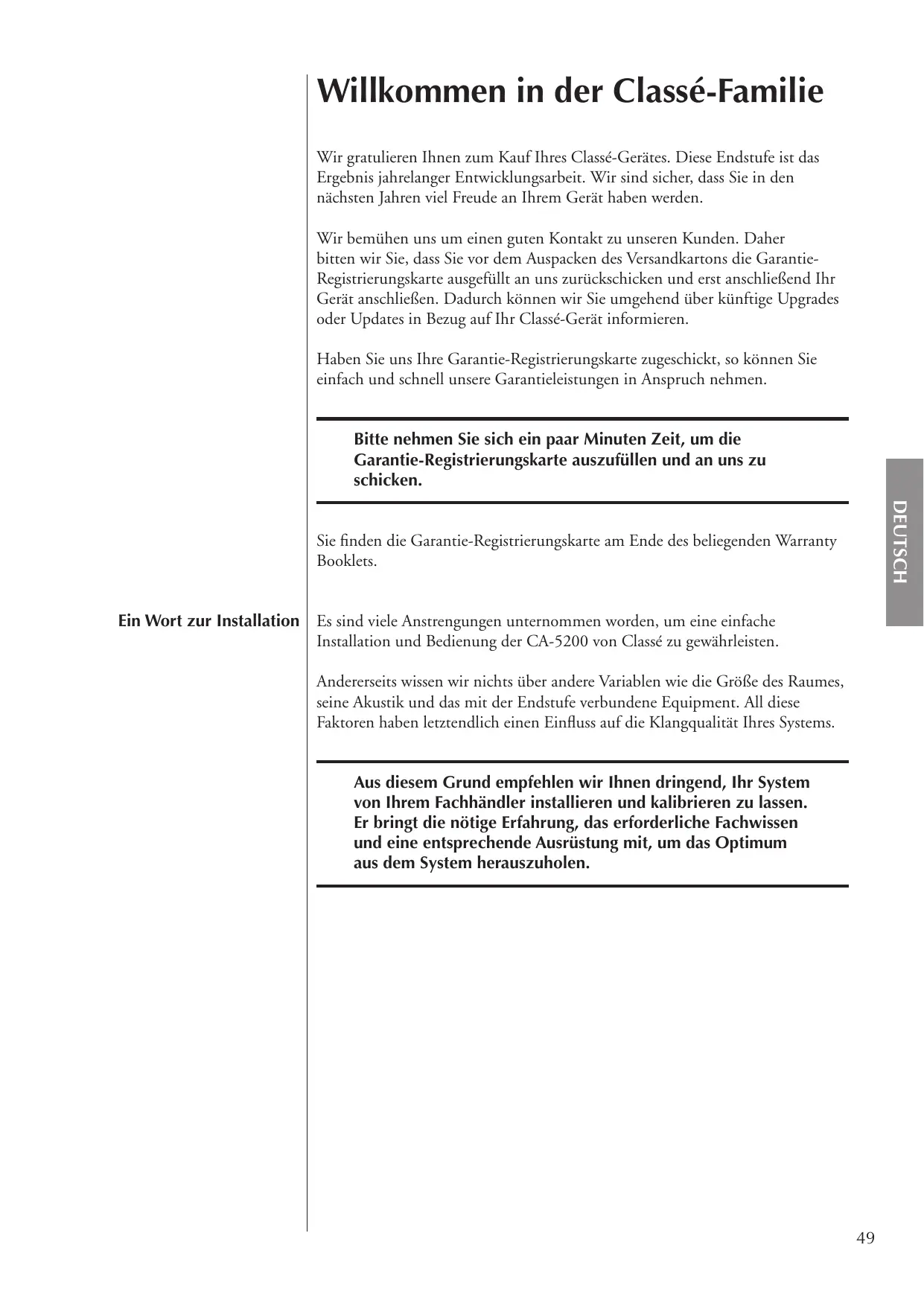

Willkommen in der Classé-Familie

Wir gratulieren Ihnen zum Kauf Ihres Classé-Gerätes. Diese Endstufe ist das Ergebnis jahrelanger Entwicklungsarbeit. Wir sind sicher, dass Sie in den nächsten Jahren viel Freude an Ihrem Gerät haben werden.

Wir bemühen uns um einen guten Kontakt zu unseren Kunden. Daher bitten wir Sie, dass Sie vor dem Auspacken des Versandkartons die Garantie-Registrierungskarte ausgefüllt an uns zurückschicken und erst anschließend Ihr Gerät anschließen. Dadurch können wir Sie umgehend über künftige Upgrades oder Updates in Bezug auf Ihr Classé-Gerät informieren.

Haben Sie uns Ihre Garantie-Registrierungskarte zugeschickt, so können Sie einfach und schnell unsere Garantieleistungen in Anspruch nehmen.

Bitte nehmen Sie sich ein paar Minuten Zeit, um die Garantie-Registrierungskarte auszufüllen und an uns zu schicken.

Sie finden die Garantie-Registrierungskarte am Ende des beliegenden Warranty Booklets.

Es sind viele Anstrengungen unternommen worden, um eine einfache Installation und Bedienung der CA-5200 von Classé zu gewährleisten.

Andererseits wissen wir nichts über andere Variablen wie die Größe des Raumes, seine Akustik und das mit der Endstufe verbundene Equipment. All diese Faktoren haben letztendlich einen Einfluss auf die Klangqualität Ihres Systems.

Aus diesem Grund empfehlen wir Ihnen dringend, Ihr System von Ihrem Fachhändler installieren und kalibrieren zu lassen. Er bringt die nötige Erfahrung, das erforderliche Fachwissen und eine entsprechende Ausrüstung mit, um das Optimum aus dem System herauszuholen.

Ein Wort zur Installation

Auspacken und Aufstellen des Gerätes

Auspacken Ihrer Endstufe

Packen Sie Ihre Endstufe den beigefügten Hinweisen entsprechend aus. Nehmen Sie das gesamte Zubehör aus dem Karton. Seien Sie beim Anheben der Endstufe vorsichtig, da sie sehr schwer ist.

Wichtig!

Heben Sie das gesamte Verpackungsmaterial für einen eventuellen späteren Transport Ihres Classé-Gerätes auf. Der Versand Ihres neuen Gerätes in einer anderen als der Original-Verpackung kann zu Beschädigungen führen, die nicht von der Garantie abgedeckt werden.

Aufstellen des Gerätes

Sie haben zwei Möglichkeiten beim Aufstellen Ihrer Endstufe: Sie können das Gerät in die Nähe der Lautsprecher stellen, dann benötigen Sie längere Verbindungskabel zum Vorverstärker. Oder Sie stellen die Endstufe in die Nähe des Vorverstärkers, dann benötigen Sie längere Lautsprecherkabel.

Obwohl beide Aufstellungsarten zu einer hervorragenden Klangqualität führen, werden Sie sich aus zwei Gründen wahrscheinlich für die erste Lösung entscheiden. Zunächst einmal verschlechtert sich die Signalqualität eher, wenn das Signal als eine Kombination aus Hochspannung und Hochstrom übertragen wird, so dass die Lautsprecherkabel so kurz wie möglich gehalten werden sollten. Zum Zweiten werden in hochwertigen Endstufen massive Magneten eingesetzt, die zwangsläufig Magnetfelder produzieren. Idealerweise wird ein möglichst großer Abstand zwischen diesen Feldern und empfindlichen Quellkomponenten hergestellt.

Bringen Sie Ihre Endstufe und die anderen Systemkomponenten in einem HiFi-Rack unter, empfehlen wir, die Endstufe unten in das Rack zu setzen und in möglichst großem Abstand zu den Quellen und der Vorstufe zu platzieren. Dadurch ist ein hohes Maß an Stabilität gewährleistet. Eine Platzierung derart schwerer Geräte im oberen Bereich des Racks kann zu einer gewissen Kopflastigkeit führen.

Lassen Sie hinter der Endstufe einen ausreichenden Freiraum für Netz- und Verbindungskabel. Wir empfehlen einen Freiraum von 20 cm, damit Sie die Kabel ohne Kabelsalat befestigen können und auch nicht zu straff ziehen müssen.

Belüftung

Ihre Classé-Endstufe erwärmt sich während des normalen Betriebs. Um eine ausreichende Luftzirkulation zur Kühlung zu gewährleisten, ist oberhalb des Gerätes ein Freiraum von 15 cm und an beiden Seiten ein Freiraum von 8 cm zu lassen. Die Ventilationsöffnungen an der Ober- und Unterseite des Gerätes dürfen nicht verdeckt werden, da ansonsten die Luftzirkulation durch das Gerät erschwert wird. Stellen Sie das Gerät nicht auf weiche Oberflächen (wie z.B. auf einen Plüschteppich), da dies den Luftstrom einschränkt.

Custom Installation	In dieser Bedienungsanleitung finden Sie Zeichnungen, die den Einbau in spezielle Systeme und Schränke erleichtern (siehe Abmessungen). Für dieses Produkt steht ein speziell für diesen Anwendungszweck entwickeltes Montage-Kit zur Verfügung. Weitere Informationen erhalten Sie von Ihrem Classé-Fachhändler.
Seriennummer	Die Seriennummer Ihrer Endstufe finden Sie auf der Geräterückseite. Bitte notieren Sie sich diese Nummer unter „Wichtige Sicherheitshinweise“ in dieser Bedienungsanleitung, um sie später bei Bedarf sofort zur Hand zu haben.
Lassen Sie sich registrieren!	Haben Sie die Seriennummer des Gerätes gefunden, ist dies ein guter Augenblick, um die beiliegende Registrierungskarte auszufüllen. Haben Sie sich erst einmal registrieren lassen, können wir Ihnen Updates oder sonstige interessante Informationen zukommen lassen.Es kostet Sie nur wenige Minuten. Bitte füllen Sie die Karte jetzt aus, bevor Sie es vergessen.
Betriebsspannung	Die Endstufe CA-5200 wird ab Werk (im Gehäuse) abhängig vom Land, in dem sie verkauft wird, auf eine Netzspannung von 100 V, 120 V, 230 V bzw. 240 V eingestellt. (Entsprechend den CE-Richtlinien 230 V nur in den europäischen Ländern.) Die Spannungseinstellung kann vom Anwender nicht verändert werden.Stellen Sie sicher, dass die an der Rückseite der Endstufe angegebene Betriebsspannung der örtlichen Netzspannung entspricht. Weicht die Netzspannung von der Betriebsspannung ab, so führt dies zu einer Beschädigung der Endstufe.
	Warning:Die Spannungseinstellung Ihrer Endstufe darf vom Anwender nicht geändert werden. Im Gehäuse befinden sich keine vom Bediener zu wartenden Teile. Wenden Sie sich bei Problemen

Die CA-5200 besitzt eine Schutzschaltung, die die Endstufe vor extrem hohen bzw. niedrigen Spannungen bewahrt.

• Beim Einschalten: Die Netzspannung muss beim Einschalten in einem Bereich von ungefähr -15 % bis +10 % des Nominalwertes liegen, oder die Endstufe lässt sich nicht einschalten.
• Überspannung während des Betriebs: Steigt die Netzspannung während des Betriebs um etwa 10 % oder mehr, so wird der Schutzmodus aktiviert und die Endstufe schaltet sich ab. Die Standby-LED leuchtet auf und zeigt dadurch an, dass der Schutzmodus aktiviert ist.
• Unterspannung während des Betriebs: Sinkt die Netzspannung um 15 % oder mehr, spielt die Endstufe weiter (da dies keine besondere Gefährdung für das Gerät darstellt), jedoch wird unter diesen eingeschränkten Bedingungen keine optimale Klangqualität erzielt. Die Standby-LED leuchtet in diesem Fall auf.

Warmlauf-/Einlaufphase

Ihre neue Classé-Endstufe liefert von Anfang an eine erstklassige Klangqualität. Jedoch können Sie noch mit weiteren Klangoptimierungen rechnen, wenn sie ihre normale Betriebstemperatur erreicht hat und die einzelnen Bauteile „eingelaufen“ sind. Nach unserer Erfahrung kommt es innerhalb der ersten 300 Stunden zu den größten Veränderungen, bis die Endstufe ihr thermisches Gleichgewicht erreicht hat und die Kondensatoren perfekt arbeiten. Nach der ersten Einlaufphase wird die Leistungsfähigkeit Ihres neuen Produktes in den nächsten Jahren ziemlich konstant bleiben.

Die einzige Ausnahme dieser Regel besteht dann, wenn das Gerät über einen längeren Zeitraum in den Standby-Modus geschaltet oder von der Stromversorgung getrennt wird, so dass es abkühlt. Abhängig vom Grad des Abkühlens sollten Sie mit einer kurzen Warmlaufphase rechnen, bevor die Endstufe wieder mit bester Klangqualität aufspielt. Ist Ihre Endstufe nicht zu stark abgekühlt, wird die Herstellung des thermischen Gleichgewichts nicht sehr lange dauern. Im besten Fall müssen Sie die 300-Stunden-Einlaufphase niemals wiederholen.

Bitte lesen Sie diese Bedienungsanleitung...

Nehmen Sie sich die Zeit, um sich die Bedienungsanleitung durchzulesen und sich mit Ihrer neuen Endstufe vertraut zu machen. Wir verstehen, dass Sie es kaum noch erwarten können, Ihre Endstufe in Betrieb zu nehmen. Wenn Sie sich jedoch zunächst die Anleitung durchlesen und die darin gemachten Angaben beachten, gewährleisten Sie, dass Sie alle Vorteile dieser einzigartigen Endstufe nutzen können.

Ausgeklügelter Schaltungsaufbau

Besondere Merkmale Ihrer Endstufe

Alle analogen Classé-Verstärkerstufen basieren auf Schaltungen, die im Laufe vieler Jahre stetig immer weiter optimiert worden sind.

So waren, ausgehend von einem bereits hervorragenden Schaltungsaufbau und jahrelanger Erfahrung, viele kleine Verfeinerungen möglich, die letztendlich zu hervorragenden Leistungsparametern geführt haben. Kleine Änderungen hier oder die Verwendung eines anderen Bauteils da können den Unterschied zwischen einer stabilen und einer herausragenden Leistung ausmachen.

Dieses Höchstmaß an Verfeinerung ist nur aufgrund von viel Erfahrung möglich und nicht zu erzielen, wenn man einem Trend nach dem anderen nacheifert. Es ist diese Kontinuität, der Classé-Produkte ihre herausragenden Klangeigenschaften (da sie alle auf vergleichbaren analogen Verstärkerstufen basieren) und die erstklassige Bewertung durch die Besitzer und Kritiker gleichermaßen verdanken.

Intensive Hörtests

Von besonders hochwertigen Geräten erwartet man exzellente Messergebnisse, die Classé-Geräte natürlich auch erzielen. Die Erfahrung hat jedoch gezeigt, dass herausragende technische Eigenschaften allein nicht ausreichen, um besondere musikalische Ergebnisse zu erzielen.

Aus diesem Grund werden alle Classé-Produkte während des Entwicklungsprozesses ausgesprochen fein abgestimmt. Unsere Ohren sind immer noch das feinste zur Verfügung stehende Testinstrument und ergänzen in optimaler Weise traditionelleres Test-Equipment. Im Zuge der Optimierung des Schaltungslayouts werden viele Hörtests durchgeführt. Es wird subjektiv beurteilt, wie sich der Klang verändert, wenn ein hochwertiges gegen ein anderes hochwertiges Bauteil ausgetauscht wird.

Beispielsweise hören wir uns ein halbes Dutzend Schichtwiderstände (0,1 %) von verschiedenen Herstellern an. Standardtests zeigen in puncto Rauschen, Verzerrungen usw. für alle identische Ergebnisse. Trotzdem ergeben sich während der Hörtests subjektive Unterschiede in der Klangqualität. Natürlich entscheiden wir uns für das Bauteil, das nach unserer Beurteilung zu einer weiteren Verbesserung der Klangqualität beiträgt.

Während des Entwicklungsprozesses und vor der Serienproduktion eines Gerätes gilt es, Dutzende oder sogar Hunderte solcher Entscheidungen zu fällen, die zusammen genommen letztendlich zu einer erheblichen Klangoptimierung führen – eine Entwicklung, die Sie von einem Unternehmen wie Classé erwarten dürfen.

Extrem hohe Lebensdauer

Ein weiterer Vorteil der langjährigen Arbeit mit ausgeklügelten und weiterentwickelten Schaltungslayouts besteht darin, dass wir genau wissen, was langfristig gut funktioniert.

Zunächst einmal verwenden wir nur hochwertigste Teile und setzen diese einerseits Belastungstests aus und nutzen andererseits unsere langjährige Erfahrung. Auf diese Weise können wir Produkte entwickeln und herstellen, die auch langfristig zuverlässig funktionieren.

Daher sind wir zuversichtlich, dass Ihr neues Classé-Gerät Ihnen viele Jahre erstklassigen Musikgenuss bietet.

Bewährte Schutzschaltungen

In Ihre neue Classé-Endstufe sind eine Reihe von Schutzschaltungen integriert, die sowohl die Endstufe als auch die Lautsprecher vor Schäden bewahren. Ein wesentlicher Punkt ist, dass diese Schutzschaltungen die normale Leistungsfähigkeit der Endstufe in keiner Weise einschränken.

• Überlastung
  • DC Offset (Gleichspannungssignal am Eingang)
• Netzspannung (außerhalb der normalen Toleranzen)
  • Extreme Betriebstemperaturen

Tritt in einem der Kanäle eine der ersten drei oben genannten Situationen auf (die entweder für Ihre Endstufe oder eventuell für die Lautsprecher gefährlich werden können), schaltet die Endstufe sofort in den Schutzmodus. In diesem Fall blinkt die LED des entsprechenden Kanals rot. Erst nach Beseitigung des Problems ist wieder ein Ton zu hören.

Bezieht sich die Störung nicht nur auf einen Kanal (wenn z.B. die Netzspannung außerhalb der normalen Toleranzen liegt), blinkt die Standby-LED. In allen Fällen muss das Gerät wieder eingeschaltet werden, wenn das Problem beseitigt ist.

CLASSE SELECT ISAI ANCI DI 1 2 3 4 5 SINGI F ENDED MUSC CAM 200 ① ② ③ ④

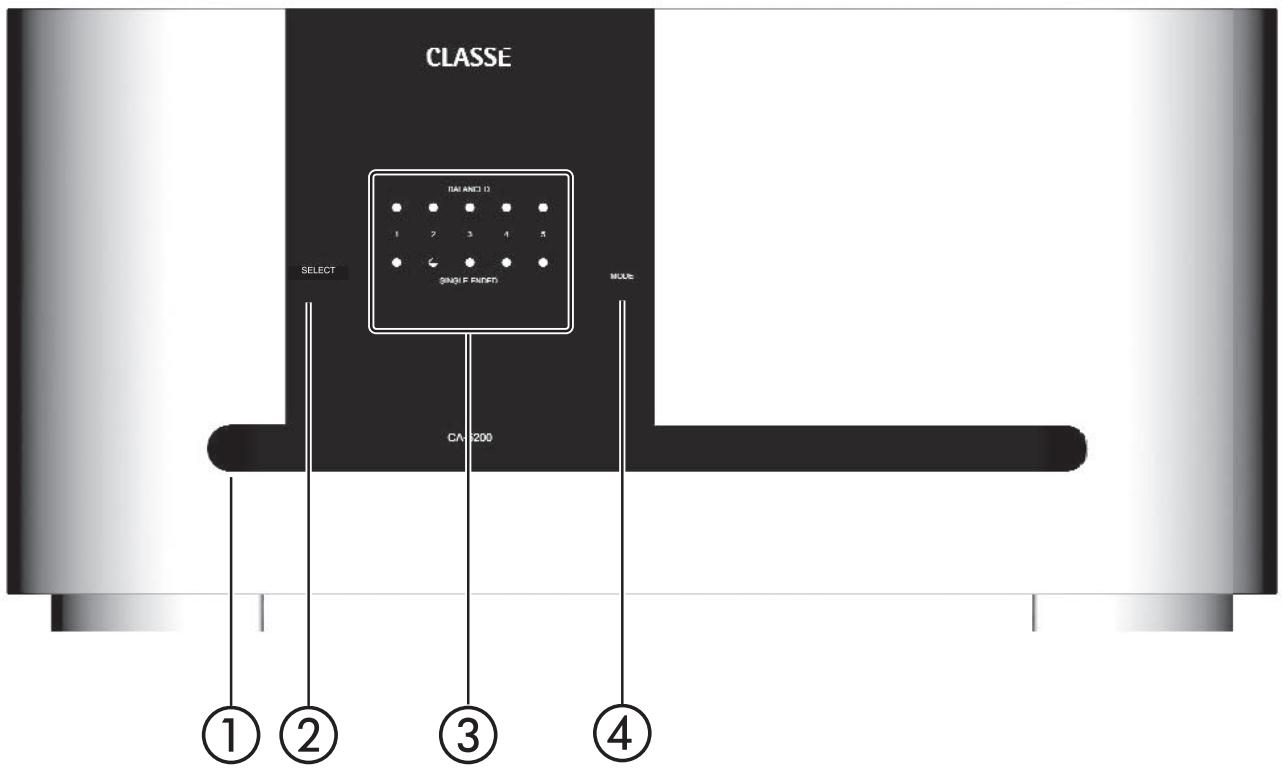

Frontansicht

1 Standby-Taste & LED-Anzeige

Mit der Standby-Taste an der Gerätefront schalten Sie die Endstufe vom Betriebs- in den Standby-Modus und umgekehrt. Im Standby-Betrieb ist die Endstufe ausgeschaltet, sie reagiert jedoch auf Systembefehle jeder beliebigen der unterstützen Steuerfunktionen (z.B. IR-Eingang, Trigger, CAN-Bus oder RS-232).

Der aktuelle Status der Endstufe wird durch die LED in der Standby-Taste angezeigt (siehe folgende Liste):

• an = Standby
• blinkt (beim Einschalten) = Initialisierung
• aus + zwei Channel LEDs an (für jeden Kanal leuchtet jeweils eine LED (egal ob beide SINGLE-ENDED-LEDs oder beide BALANCED-LEDs oder gemischt; Anzahl der leuchtenden Kanal-LEDs ist immer = 2)
• blinkt (nach dem Einschalten) = Netzspannung außerhalb der normalen Toleranzen

Im Standby-Modus werden die Verstärkerstufen des Gerätes heruntergefahren. Nur ein kleines Netzteil und die Steuerschaltung (sie verbrauchen vergleichsweise wenig Strom) bleiben aktiv. Da die Ausgangsstufen von Natur aus viel Strom ziehen, erwärmt sich die Endstufe und der Klang ist sehr schnell optimal.

Achtung!

Nutzen Sie Ihre Endstufe über einen längeren Zeitraum nicht (beispielsweise während einer Urlaubsreise), empfehlen wir, den Netzstecker zu ziehen. Vergewissern Sie sich, dass sich die Endstufe im Standby-Modus befindet, bevor Sie dies tun.

Ferner ist es in der Praxis von Vorteil, in dieser Zeit möglichst alle Elektronikgeräte vom Netz zu trennen, da ein in der Nähe Ihres Hauses einschlagender Blitz zu einer erheblichen Überspannung im Netz führen kann. Diese kann (mehrere Tausend Volt betragend) jedes Elektronikteil beschädigen. Dies gilt auch für hochwertige Bauteile, die gut geschützt sind.

2 Select-Taste

Die Select-Taste wird (zusammen mit der Mode-Taste) zur Konfiguration der Endstufenkanäle (Auswahl zwischen symmetrisch oder unsymmetrisch) verwendet. Sie wird auch zur Festlegung der Einschaltreihenfolge von Classé-Endstufen genutzt, die über den CAN-Bus oder über den Trigger-Anschluss mit einer Classé-Vorstufe verbunden sind.

3 LED-Anzeigen für den Kanalstatus

Für jeden Kanal besitzt Ihre Endstufe zwei LED-Anzeigen für den Kanalstatus. Sie geben an, ob die symmetrischen (XLR-) oder unsymmetrischen (Cinch-) Eingänge für diesen Kanal genutzt werden.

Diese Anzeigen werden auch zur Anzeige von Störungen Ihrer Endstufe genutzt. Blinkt die LED eines Kanals rot, liegt in diesem speziellen Kanal eine Störung vor. Blinken alle Kanal-LEDs rot, so liegt eine Störung im System vor, die nicht auf einen bestimmten Kanal begrenzt ist.

Blinkt eine oder blinken mehrere der LED-Kanalanzeigen rot, trennen Sie die Endstufe bitte sofort vom Netz und prüfen, ob alle externen Verbindungen ordnungsgemäß und sicher hergestellt wurden. Ist der Netzanschluss nicht ohne weiteres zugänglich, halten Sie die Standby-Taste für drei Sekunden gedrückt, um ein Reset der Endstufe durchzuführen. Ist kein Grund für die Störung zu erkennen, fragen Sie Ihren autorisierten Classé-Fachhändler.

4 Mode-Taste

Die Mode-Taste wird (zusammen mit der Select-Taste) zur Konfiguration der Endstufenkanäle (Auswahl zwischen symmetrisch oder unsymmetrisch) verwendet. Sie dient auch zur Konfiguration der Einschaltverzögerung und der Nummer der Endstufe, wenn sie über den CAN-Bus oder über den Trigger-Anschluss mit einer Classé-Vorstufe verbunden ist.

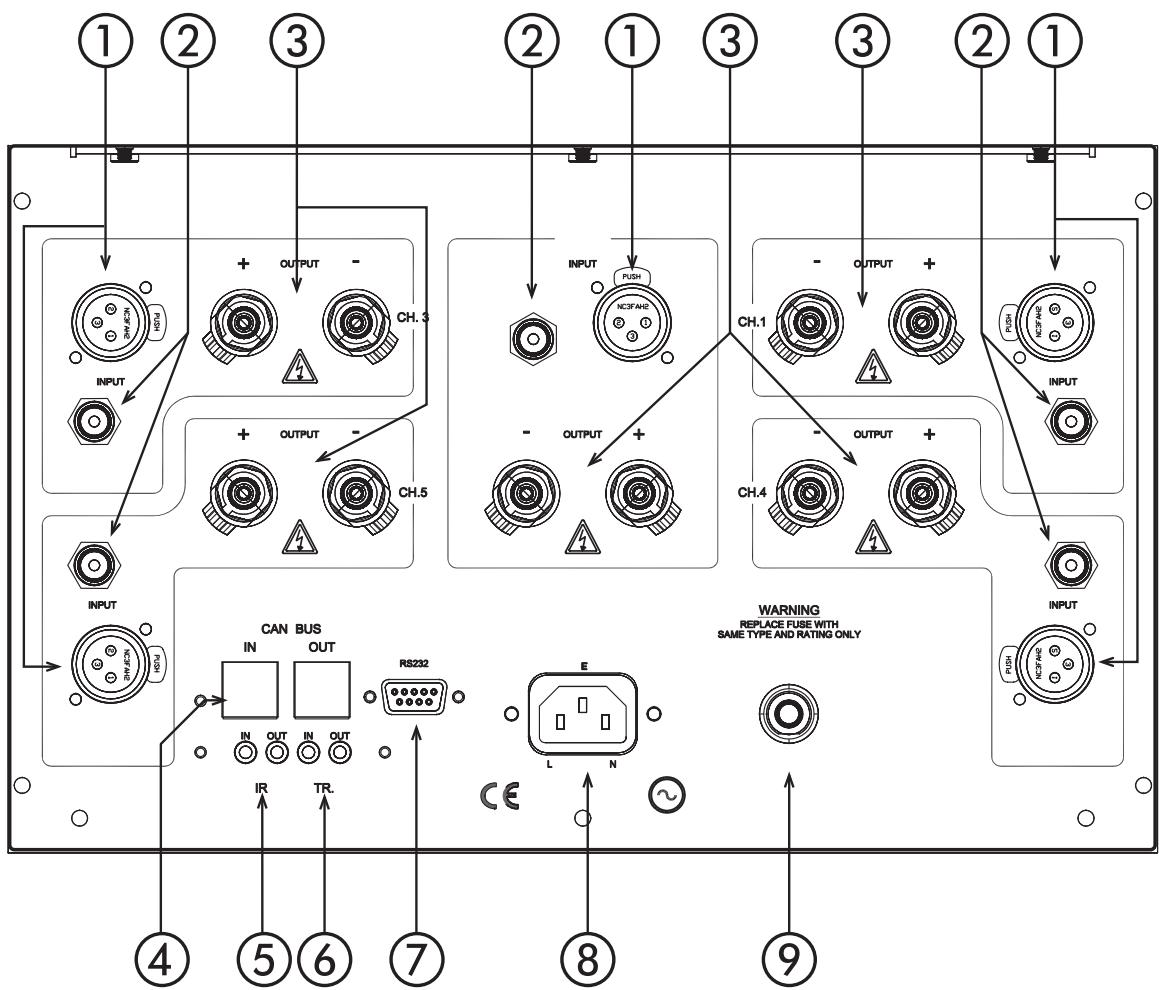

Im Folgenden erhalten Sie eine kurze Beschreibung, falls Sie Fragen zu Ihrem neuen Gerät haben. Im nächsten Kapitel dieser Bedienungsanleitung (siehe Setup) erhalten Sie detaillierte Hinweise darüber, wie Sie Ihre neue Endstufe in das System integrieren können.

1 Symmetrischer (XLR-) Eingang

Symmetrische Audioverbindungen wurden ursprünglich für die professionelle Audiowelt entwickelt, um die feinsten Nuancen der extrem kleinen Mikrofonpegel-Signale zu reproduzieren. Seit vielen Jahren werden symmetrische Verbindungen nun auch von leistungsorientierten Unternehmen der Unterhaltungselektronik wie Classé eingesetzt, damit Sie die feinsten Nuancen Ihrer Musiksammlung genießen können.

Technisch betrachtet bieten symmetrische Audioverbindungen zwei entscheidende Vorteile: Sie verdoppeln die Signalstärke bei der Übertragung von einem Gerät auf das andere, indem sie den potentiellen Geräuschspannungsabstand um 6 dB erhöhen. Zweitens vermeiden Sie Rauschen und Interferenzen, die sonst aufgrund von EMI (elektromagnetischen Störbeeinflussungen) oder RFI (Hochfrequenzstörungen) zwischen den Komponenten entstehen würden. In unserer modernen Welt mit drahtloser Telekommunikation sind mehr Störbeeinflussungen vorhanden als jemals zuvor. Daher macht es Sinn, Ihre Musik und Ihre Film-Soundtracks davor zu bewahren.

Dashalb empfehlen wir, die analogen symmetrischen Verbindungen zwischen Ihren Classé-Komponenten möglichst oft zu nutzen.

Die Pin-Belegungen dieser XLR-Anschlüsse sind:

Pin 1: Signal Masse

Steckergehäuse kontaktiert mit Gerätegehäuse-Masse

Diese Pin-Belegungen entsprechen den Standards der Audio Engineering Society.

Wird Ihre Endstufe an einen Classé-Vorverstärker angeschlossen, ist nichts zu beachten. Kaufen Sie einfach ein symmetrisches Standardkabel und verbinden Sie die Geräte damit. Dann aktivieren Sie diesen Eingang an der Endstufe wie unter Setup in dieser Bedienungsanleitung beschrieben.

Verwenden Sie die Vorstufe eines anderen Herstellers, lesen Sie bitte in der Anleitung zu Ihrer mit symmetrischen Ausgängen ausgestatteten Vorstufe nach, ob die Pin-Belegungen der Ausgangsanschlüsse denen Ihrer Endstufe entsprechen. Falls nicht, fragen Sie Ihren autorisierten Fachhändler.

2 Unsymmetrischer (Cinch-) Eingang

Cinch-Kabel mit Cinch-Anschlüssen sind die in der Unterhaltungs-elektronik am häufigsten genutzten analogen Verbindungen. Bei sachgemäßer Implementierung und Verwendung hochwertiger Verbindungskabel sichern diese Standardanschlüsse eine exzellente Klangqualität. Classé hat außergewöhnliche Anstrengungen unternommen, um zu gewährleisten, dass die Cinch-Eingänge Ihrer Endstufe ausgesprochen gut sind. Jedoch bieten diese Anschlüsse nicht den Schutz gegen Störbeeinflussungen wie die symmetrischen Verbindungen – daher lautet unsere Empfehlung, wenn möglich immer die symmetrischen Eingänge zu nutzen.

Haben Sie sich für die unsymmetrischen Eingänge Ihrer Classé-Endstufe entschieden, aktivieren Sie diese Eingänge wie unter Setup in dieser Bedienungsanleitung beschrieben.

3 Lautsprecherausgänge

Für Bi-Wiring-Anwendungen stehen für jeden Kanal der Endstufe zwei hochwertige Mehrwege-Anschlussklemmenpaare zur Verfügung.

Für Bi-Wiring brauchen Sie pro Lautsprecher zwei (vorzugsweise identische) Kabel, wobei am Verstärker beide Kabel parallel an je einen Ausgang angeschlossen werden. Der Vorteil liegt meist rein subjektiv in einem reineren und detailgetreueren Klang vom Lautsprecher, da hierbei zwei separate Bereiche von Frequenzweiche und Treiber mit identischen und dennoch getrennten Signalen angesteuert werden.

(Viele hochwertige Lautsprecher sind zu diesem Zweck mit vier Schraubklemmen bestückt, wobei ein Anschlussklemmenpaar zum Bassteil und das andere zum restlichen Teil der Frequenzweichenschaltung führt.)

Obwohl die Verbindung mit den Schraubklemmen Ihrer Classé-Endstufe über blanke Drähte möglich ist, empfehlen wir Ihnen die Verwendung hochwertiger Kabelschuhe, die gekrimpt oder gelötet mit den Enden Ihrer Lautsprecherkabel verbunden werden. Die Verwendung hochwertiger Anschlüsse verhindert das Oxidieren von blanken Drähten. Ferner sind Kurzschlüsse aufgrund von schlecht isolierten Verbindungen so nicht möglich.

4 Classé-Ports für den CAN-Bus

Diese RJ-45-Anschlüsse stehen für künftige Steuer- und Kommunikationsanwendungen zur Verfügung.

5 IR-Ein- und -Ausgang

Ihre Classé-Endstufe verfügt über zwei 3,5-mm-Minibuchsen, um die heute überall genutzten IR-Fernbedienungen zu unterstützen. Die IR-Befehle schalten die Endstufe vom Betriebs- in den Standby-Modus und umgekehrt. Ferner werden in „Makros“ diskrete Befehlcodes verwendet, die die Steuerung der Endstufe im Zusammenspiel mit einem kompletten System vereinfacht.

Eigentlich ist „IR-Ein- und -Ausgang“ eine unzutreffende Bezeichnung: Das an diesen Buchsen anliegende Eingangssignal ist kein IR-Signal, sondern ein „elektrisches“. Man erhält es durch Einsatz von Standard-IR-Empfängern, von Infrarot-Weiterleitungssystemen und Sendern (die Sie bei Ihrem Fachhändler erhalten), um die IR-Signale der Fernbedienung in die entsprechenden elektrischen Signale zu verwandeln. Ein großer Vorteil liegt darin, dass die Signale überall dort hin gesendet werden können, wo sie gebraucht werden. Ferner ist hier die Zuverlässigkeit eines soliden elektrischen Anschlusses gewährleistet.

Da ein Infrarot-Weiterleitungssystem, das Ihr Fachhändler für Sie zusammenstellen kann, viele Produkte ansteuern muss, besitzt Ihre Endstufe sowohl einen IR-Eingang (zur Steuerung des Gerätes selbst) als auch einen IR-Ausgang (um dasselbe Signal zum nächsten Gerät weiterzuleiten). So können Sie Ihre Steuerkabel hintereinander von einem Gerät zum nächsten verlaufen lassen.

Die Endstufe reagiert auf IR-Befehle von 5 Volt Gleichspannung, wobei die Spitze des Ministeckers als positiv definiert ist.

- + 5 Volt weniger als 100 mA

6 Trigger-Ein- und -Ausgang

Viele Audio- und Video-Vorverstärker können eine Steuerspannung (Gleichspannung) an angeschlossene Geräte abgeben und dadurch das gewünschte Verhalten hervorrufen. Ihre Classé-Endstufe kann (auch zusammen mit dem A/V-Vorverstärker selbst) dank dieses Features automatisch vom Betriebs- in den Standby-Modus und umgekehrt geschaltet werden.

Zwei 3,5-mm-Minibuchsen bieten diese Möglichkeit des Einschaltens der Endstufe über die Fernbedienung (d.h. des Hin- und Herschaltens zwischen Betriebs- und Standby-Modus). Diese Buchsen leiten die Steuerspannung von einer Endstufe zur nächsten, so dass eine Reihe von Endstufen einfach hintereinander geschaltet werden können.

Der Trigger benötigt eine Gleichspannung von 5 – 12 Volt mit der unten angegebenen Polarität der Steckerspitze:

- + 5-12 Volt weniger als 100 mA

7 RS-232 Port

Dieser Port hat zwei Aufgaben. Er dient:

• zum Downloaden einer neuen Betriebssoftware für die Endstufe (wenn beispielweise neue Features hinzugefügt werden)
• zur externen Steuerung Ihrer Endstufe durch Systeme wie i-Command™, AMX® und Crestron™

Weitere Informationen zu Home Automation Systemen erhalten Sie bei Ihrem Fachhändler.

8 Netzeingang

Für die CA-5200 wird ein Standard-IEC-Netzkabel verwendet. Verbinden Sie das Kabel mit dem Netzeingang an Ihrer Endstufe und anschließend mit einer Netzsteckdose.

9 Netzsicherung

Ihre Classé-Endstufe besitzt an der Geräterückseite eine Netzsicherung. Vermuten Sie, dass die Netzsicherung durchgebrannt ist, ziehen Sie den Netzstecker. Lösen Sie darüber hinaus alle Eingangs- und Lautsprecherverbindungen. Entfernen Sie den Sicherungshalter an der Geräterückseite.

Öffnen Sie die Endstufe nicht. Im Gehäuse befinden sich keine vom Bediener zu wartenden Teile.

Vorsicht!

Auch bei gezogenem Netzstecker existieren im Endstufengehäuse lebensgefährlich hohe Spannungen und Ströme. Versuchen Sie auf keinen Fall, das Gehäuse zu öffnen. Im Gehäuse befinden sich keine vom Bediener zu wartenden Teile. Die Wartung dieses Gerätes ist ausschließlich von einem qualifizierten Classé-Fachhändler oder -Distributor durchzuführen.

Setup

Das Setup Ihrer neuen Classé-Endstufe ist einfach durchzuführen, so dass Sie schnell die erstklassige Klangqualität Ihrer Endstufe genießen können. Befolgen Sie die unten genannten Schritte, um ein ordnungsgemäßes Setup zu gewährleisten und Ihre neue Endstufe in Betrieb nehmen zu können.

Wichtig:

Als Letzte ist Ihre neue Endstufe mit dem Netz zu verbinden. Ferner ist es sinnvoll, Ihre Endstufe(n) erst dann einzuschalten, wenn alle anderen Geräte eingeschaltet sind und stabil laufen.

Umgekehrt ist es von Vorteil, die Endstufe(n) als erste Systemkomponente abzuschalten, da hierdurch etwaigen Beschädigungen der Lautsprecher vorgebeugt wird.

1. Packen Sie den Kartoninhalt den beiliegenden Anweisungen entsprechend aus.

Seien Sie dabei vorsichtig, da die Endstufe sehr schwer ist.

1. Platzieren Sie Ihre Endstufe (vergessen Sie nicht, Abschnitt „Auspacken und Aufstellen des Gerätes“ zu lesen), und schließen Sie das Gerät ans Netz an.

Dabei müssen Sie sich für eine Position entscheiden, an der für eine ausreichende Luftzirkulation und einen adäquaten Freiraum für alle hinter der Endstufe befindlichen Kabel gesorgt ist. Danach verbinden Sie die Endstufe direkt mit der Netzsteckdose. Verwenden Sie keine Verlängerungskabel, da diese nicht die für die Endstufe zum Teil erforderlichen Strommengen liefern.

1. Konfigurieren Ihrer Endstufe.

Verwenden Sie die Tasten SELECT und MODE, um Ihre Endstufe für den Betrieb zu konfigurieren.

So konfigurieren Sie die Kanäle

Drücken Sie im Standby-Betrieb die SELECT-Taste, so beginnen die Kanal-LEDs zu leuchten und geben dadurch an, ob der jeweilige Kanal unsymmetrisch oder symmetrisch konfiguriert ist.

Eine der Kanal-LEDs beginnt zu blinken und zeigt dadurch an, dass Sie für diesen speziellen Kanal die Wahl zwischen symmetrischem (balanced) oder unsymmetrischem (single-ended) Betrieb haben. Drücken Sie die MODE-Taste, um zwischen dem symmetrischen und dem unsymmetrischen Betriebsmodus hin und her zu schalten.

Drücken Sie zur Auswahl des anderen Kanals noch einmal die SELECT-Taste. Drücken Sie zur Konfiguration dieses Kanals die MODE-Taste. Um den Vorgang zu beenden, drücken Sie die SELECT-Taste und lassen sie los, so dass beide Kanal-LEDs erlischen.

Stellen Sie sicher, dass die Endstufe dem genutzten Eingangsanschluss entsprechend konfiguriert ist.

So konfigurieren Sie die Verzögerungszeit und die Einschaltreihenfolge der Endstufen

Verfügt ein System über mehrere Classé-Endstufen, können Sie den Endstufen Nummern wie 1, 2, 3 usw. zuordnen. Sind die Endstufen über den CAN-Bus oder Triggeranschlüsse mit einer Classé-Vorstufe verbunden, so werden sie in der vorgegebenen Reihenfolge eingeschaltet und nicht gemeinsam. (Sind mehrere leistungsstarke Endstufen angeschlossen, so kann Ihr Stromnetz zu Hause durch ein gleichzeitiges Einschalten überlastet werden, so dass der Schutzschalter ausgelöst wird, um Schäden vorzubeugen.) Möchten Sie beispielsweise eine Verzögerungszeit von zwei Sekunden einstellen (und eine bestimmte Endstufe als Nr. 2 kennzeichnen), so gehen Sie wie folgt vor:

• Schalten Sie die Endstufe in den Standby-Modus (Standby-LED leuchtet).
• Drücken Sie die MODE-Taste und halten Sie diese gedrückt, bis beide Kanal-LEDs leuchten. Lassen Sie die Taste los, blinken beide LEDs und zeigen so die Einschaltverzögerung und die aktuelle Nummer der Endstufe an (z.B. bedeutet einmaliges Blinken, dass es sich um eine Einschaltverzögerung von einer Sekunde und Endstufe Nr. 1 handelt).
• Möchten Sie die aktuelle Nummer der Endstufe ändern, drücken Sie die MODE-Taste und halten diese gedrückt, bis beide Kanal-LEDs leuchten.
• Während Sie weiterhin die MODE-Taste gedrückt halten, betätigen Sie die SELECT-Taste zweimal (entsprechend der gewünschten Verzögerungszeit und der Nummer der Endstufe).
• Lassen Sie die MODE-Taste los. Die Endstufe bestätigt Ihre Wahl, indem die Kanal-LEDs zweimal blinken.

4. So stellen Sie die Vorverstärkerverbindungen her.

Befindet sich die Endstufe im Standby-Modus oder ist sie vom Netz getrennt und haben Sie, wie in Schritt 3 angegeben, die gewünschten Einstellungen hinsichtlich symmetrischer bzw. unsymmetrischer Eingänge vorgenommen, stellen Sie mit hochwertigen Kabeln die entsprechenden Verbindungen her.

Stellen Sie sicher, dass alle Verbindungen gut zusammengepasst sind, selbst wenn Sie dazu den äußeren Bereich des Cinch-Anschlusses behutsam mit einer Zange zusammendrücken müssen und ihn noch einmal einführen, damit die Verbindung optimal passt.

5. So stellen Sie die Lautsprecherverbindungen her.

Nutzen Sie für die Verbindung der Ausgangsanschlüsse Ihrer Endstufe und der Lautsprecher nur hochwertige Lautsprecherkabel.

Verbinden Sie die schwarzen (−) Anschlüsse an der Endstufe mit den schwarzen (−) Anschlüssen an Ihrem Lautsprecher, und verbinden Sie die roten (+) Anschlüsse an der Endstufe mit den roten (+) Anschlüssen an Ihrem Lautsprecher. Beim Bi-Wiring werden zwischen dem jeweiligen Verstärkerkanal und dem entsprechenden Lautsprecher insgesamt vier Verbindungen hergestellt: es gibt zwei separate +/− Verbindungen, eine für die Verbindung mit dem Tieftöner und die andere für die Verbindung mit den Mittel- und Hochtonbereichen. Vergewissern Sie sich, dass sich an keiner Seite zwischen den roten (+) und den schwarzen (−) Anschlussklemmen Kabel kreuzen.

Achtung!

Stellen Sie sicher, dass alle Verbindungen gut zusammengepasst sind und nicht klappern, vermeiden Sie es aber, die Anschlüsse zu überdrehen. Können Sie an den Lautsprecherkabeln leicht ziehen, ohne dass diese sich bewegen, sind die Verbindungen gut zusammengepasst. Durch weiteres Festziehen wird die Verbindung nicht besser, und es kann (im Extremfall) zu einer Beschädigung der Anschlüsse kommen.

6 Nochmaliges Prüfen der Verbindungen.

Dieser Schritt mag Ihnen als überflüssig erscheinen, jedoch sollten Sie sich diese zusätzliche(n) Minute(n) gönnen, um sicherzustellen, dass alle Verbindungen ordnungsgemäß hergestellt sind.

7. Schalten Sie Ihre Endstufe erst nach allen anderen Geräten ein.

In der Praxis hat es sich als vorteilhaft erwiesen, Endstufen als letztes ein- und als erstes auszuschalten, da hierdurch etwaige Beschädigungen der Lautsprecher vermieden werden.

Pflege & Wartung

Um Staub vom Gehäuse der Endstufe zu entfernen, verwenden Sie einen Staubwedel oder ein fusselfreies, weiches Tuch. Zum Entfernen von Schmutz und Fingerabdrücken empfehlen wir Isopropylalkohol und ein weiches Tuch. Tränken Sie das Tuch zunächst mit dem Alkohol und reinigen Sie die Oberfläche der Endstufe dann vorsichtig mit dem Tuch. Nehmen Sie nicht zu viel Alkohol, da dieser dann vom Tuch in die Endstufe laufen kann.

Gießen Sie Flüssigreiniger niemals direkt auf die Endstufe, da dies zu Beschädigungen der Elektronikbauteile im Gehäuseinnern führt.

Störungssuche

Im Allgemeinen wenden Sie sich bei Service-Problemen an Ihren Classé-Händler. Bevor Sie dies tun, gehen Sie bitte die folgende Liste durch, ob das aufgetretene Problem hierin angesprochen wird. Falls ja, versuchen Sie bitte zunächst die hier vorgeschlagenen Lösungen. Können diese das Problem nicht lösen, setzen Sie sich mit Ihrem Classé-Händler in Verbindung.

1 Kein Ton, die Kanal-LEDs leuchten nicht.

• Die Endstufe ist nicht an die Stromversorgung angeschlossen, oder die Stromversorgung ist unterbrochen (Schutzschalter, Sicherung).
• Wird die Stromversorgung reduziert oder kurzfristig unterbrochen, so kann dies zu einem Reset des eingebauten Mikroprozessors führen. Ziehen Sie den Netzstecker für mindestens 30 Sekunden. Stecken Sie den Netzstecker anschließend wieder in die Steckdose und versuchen Sie erneut, das Gerät einzuschalten.
• Die Hauptsicherung ist durchgebrannt. Siehe unter Punkt 4 in diesem Kapitel (oder wenden Sie sich an Ihren autorisierten Classé-Händler).
  • Die Netzspannung liegt außerhalb der normalen Toleranzen. Prüfen Sie die an der Geräterückseite angegebene Spannung.

2 Kein Ton, eine oder mehrere Kanal-LEDs blinken rot.

• Möglicherweise ist die Schutzschaltung aktiviert worden. Führen Sie ein Reset der Endstufe durch, indem Sie die Standby-Taste für drei Sekunden gedrückt halten, um sie herunterzufahren. Lösen Sie anschließend alle Ein- und Ausgangsverbindungen.
• Versuchen Sie nun, die Endstufe durch Drücken der Standby-Taste einzuschalten. Blinkt die LED immer noch, liegt die Störung in der Endstufe selber. Schalten Sie das Gerät in den Standby-Modus, trennen sie es vom Netz und lassen Sie es von Ihrem Classé-Fachhändler reparieren.
• Startet sie problemlos, schalten Sie sie noch einmal ab und schließen sie dann nur über die Eingänge an. Schalten Sie die Endstufe nun noch einmal ein. Schaltet sie blinkend in den Schutzmodus, stimmt etwas mit einer der Endstufe vorgeschalteten Komponente nicht – vielleicht ein DC Offset oder ein ähnliches Problem. Ihre Endstufe versucht, die Lautsprecher zu schützen (selbst kleine Gleichspannungsanteile können die Tieftöner in relativ kurzer Zeit beschädigen). Prüfen Sie verschiedene Quellkomponenten, um herauszufinden, ob das Problem auf eine einzige Quelle beschränkt ist oder die ganze Zeit existiert (was auf ein Problem mit dem Vorverstärker hindeutet). Bitten Sie Ihren Fachhändler um Hilfe mit dem entsprechenden Gerät.

3 Die Endstufe bleibt abgeschaltet.

• Stellen Sie sicher, dass eine ausreichende Luftzirkulation um die Endstufe gewährleistet ist, und dass die Raumtemperatur unter 40 °C liegt.
• Hat sich die Endstufe in den Schutzmodus geschaltet, lesen Sie die oberen Abschnitte dieses Kapitels.

4 Die Netzsicherung ist durchgebrannt.

Wenn Sie nach der Ursache für das Durchbrennen der Netzsicherung suchen, folgen Sie bitte den angegebenen Schritten in der aufgeführten Reihenfolge, da dieser selten auftretende Fehler manchmal auf ein schwerwiegendes Problem hinweist:

a. Ziehen Sie den Netzstecker. Lösen Sie darüber hinaus alle Eingangs- und Lautsprecherverbindungen, und entfernen Sie den Sicherungshalter an der Geräterückseite.
b. Scheint die Sicherung durchgebrannt zu sein, ersetzen Sie diese nur mit einer Sicherung desselben Typs und desselben Bemessungsstroms. Verwenden Sie einen anderen Sicherungstyp, der darüber hinaus einen höheren Bemessungsstrom aufweist, führt dies zu einer dauerhaften Beschädigung Ihrer Endstufe. Möchten Sie die Sicherung nicht selber wechseln, setzen Sie sich mit Ihrem autorisierten Classé-Fachhändler in Verbindung.

Netzspannung: 100/120 Volt Wechselspannung

Sicherungstyp: MDA träge

Nennstrom: 15 A

Netzspannung: 230/240 Volt Wechselspannung

Sicherungstyp: MDA träge

Nennstrom: 12 A

c. Nach dem Einsetzen der Sicherung und Anbringen des Sicherungshalters schließen Sie nur die Endstufe an das Netz an. Schalten Sie sie ein, ohne die Eingangs- und Lautsprecherverbindungen wieder hergestellt zu haben. Brennt die Sicherung wieder durch, ziehen Sie den Netzstecker und fragen Ihren autorisierten Classé-Fachhändler.
d. Scheint alles in Ordnung zu sein, schalten Sie die Endstufe wieder in den Standby-Modus und schließen vorsichtig das Eingangskabel an und starten die Endstufe. Brennt die Sicherung dann durch (oder schaltet die Endstufe in den Schutzmodus), so gibt es ein schwerwiegendes Problem mit Ihrem Vorverstärker/Prozessor. Lassen Sie sich von Ihrem autorisierten Fachhändler beraten.
e. Ist schließlich alles in Ordnung, schalten Sie die Endstufe in den Standby-Modus und schließen vorsichtig die Lautsprecherkabel wieder an. Prüfen Sie beide Enden des Lautsprecherkabels auf Kurzschlüsse. Starten Sie anschließend die Endstufe neu. Funktioniert sie einwandfrei (die Sicherung brennt nicht durch), dann ist die ursprüngliche Sicherung vermutlich durchgebrannt, um die Endstufe vor Überspannung zu schützen. Brennt die Sicherung wieder durch, fragen Sie Ihren autorisierten Fachhändler.

5 Die Standby-LED blinkt schnell, und eine Kanal-LED leuchtet rot auf.

- Versuchen Sie, mit der Endstufe ein Reset durchzuführen, indem Sie das Gerät vom Netz trennen, einige Sekunden warten und die Endstufe anschließend wieder an das Netz anschließen. Ist das Problem dadurch nicht beseitigt, bitten Sie Ihren Classé-Fachhändler um Unterstützung.

Technische Daten

Dauerausgangsleistung	200 Watt/Kanal RMS an 8 Ohm
	370 Watt/Kanal RMS an 4 Ohm
Frequenzgang	10 Hz bis 22 kHz (+ 0/- 0,1 dB)
	10 Hz – 155 kHz (+ 0/- 3,0 dB)
Phase	Unter - 10° (22 kHz)
Geräuschspannungsabstand	108 dB(10 Hz – 80 kHz)
Kanaltrennung	Unter 80 dB (20 kHz)
Grundrauschen (FFT)	Alle Werte unter -95 dBV(10 Hz – 80 kHz)
Gesamtkirrfaktor + Rauschen	0,003 %, 8 Ohm(1 VRMS/1 kHz Eingang, 10 Hz – 500 kHz)
Spannungsverstärkung	29,1 dB
Eingangsempfindlichkeit	1,4 V RMS bei Nennleistung (8 Ohm)
Eingangsimpedanz	100 kOhm
Leistungsaufnahme (Nennwert)(nach IEC60065, Paragraph 2.3.10)	1056 Watt
Leistungsaufnahme (Leerlauf)	348 Watt
Netzspannung	Länderspezifisch; kann weder vom Fachhändler noch vom Bediener geändert werden
Gesamtabmessungen(ohne Bedienelemente oder Anschlüsse)	Breite: 445 mmHöhe: 222 mmTiefe: 534 mm
Versandgewicht	60 kg
Nettogewicht	55 kg

Die technischen Daten entsprechen dem Stand bei Drucklegung. Classé behält sich im Rahmen von Weiterentwicklungen das Recht auf Änderung technischer Details ohne Vorankündigung vor.

Weitere Informationen erhalten Sie bei Ihrem Fachhändler oder bei:

Classé Audio

5070 François Cusson

Lachine, Quebec

Canada H8T 1B3

Technische gegevens: 133

Afmetingen....134

Technische gegevens:
