BRV82 - Réfrigérateur BORETTI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur avec compartiment congélateur
Classe climatique	SN, N, ST, T (de +10°C à +43°C)
Réglage de température	Positions 1 (plus élevée) à 6 (plus basse), position 0 pour arrêt
Dégivrage réfrigérateur	Automatique, eau évacuée vers bac arrière
Dégivrage congélateur	Manuel, lorsque couche de givre atteint 5 mm
Équipement intérieur	Clayettes réglables, balconnets amovibles, bac à légumes, bac à glaçons
Alimentation électrique	230 V, 50 Hz (standard)
Installation	Encastrable sous plan de travail, hauteur de niche 820 ou 890 mm
Inversion de porte	Possible, côté gauche ou droit
Entretien	Nettoyage intérieur à l'eau tiède et bicarbonate, nettoyage grille d'aération
Remplacement ampoule	Dévisser plafonnier, remplacer par ampoule de même puissance
Sécurité enfants	Embouts d'emballage dangereux, dispositif de fermeture à neutraliser en cas de mise au rebut
Consommation énergétique	Conseils d'économie : éviter ouverture prolongée, ne pas placer d'aliments chauds
Matériaux recyclables	Emballage en PE, PS, PP ; appareil à déposer en déchetterie

FOIRE AUX QUESTIONS - BRV82 BORETTI

Comment régler la température du réfrigérateur ?

Tournez le bouton thermostatique situé dans le compartiment réfrigérateur à droite. La position 1 est la plus chaude, la position 6 la plus froide, et la position 0 éteint l'appareil. Une position moyenne est recommandée.

Que faire si de l'eau s'accumule au fond du réfrigérateur ?

L'orifice d'écoulement de l'eau de dégivrage est probablement bouché. Nettoyez-le à l'aide du bâtonnet fourni (situé dans l'orifice) pour éviter que le bac à légumes ne se remplisse d'eau.

Comment dégivrer le congélateur ?

Enveloppez les aliments dans du papier journal et placez-les au frais. Tournez le thermostat sur 0 ou débranchez l'appareil. Laissez la porte ouverte, placez un récipient sous l'ouverture de vidange et retirez le bouchon. Une fois dégivré, épongez et remettez le bouchon.

L'ampoule intérieure ne s'allume plus, comment la changer ?

Débranchez l'appareil. Dévissez la vis de fixation du plafonnier, décrochez la partie mobile, puis remplacez l'ampoule par une de même puissance. Revissez le plafonnier.

Quand faut-il nettoyer la grille d'aération ?

La grille d'aération doit être nettoyée périodiquement pour garantir une bonne ventilation. Retirez la plinthe, démontez la grille, puis aspirez ou nettoyez la partie arrière près du mur.

Puis-je inverser le sens d'ouverture de la porte ?

Oui, il est possible d'inverser la porte du réfrigérateur et du congélateur. Suivez les instructions fournies dans le manuel d'installation. Après inversion, vérifiez que le joint magnétique adhère bien.

L'appareil fait un bruit de gargouillement, est-ce normal ?

Oui, ces bruits sont normaux. Ils proviennent de la circulation du fluide frigorigène (liquide, gaz ou vapeur) et du fonctionnement du compresseur. Des claquements peuvent aussi se produire lors des cycles de mise en marche.

Comment économiser de l'énergie avec ce réfrigérateur ?

Installez l'appareil loin de sources de chaleur, n'ouvrez pas la porte inutilement, ne placez pas d'aliments chauds, et utilisez la position de thermostat adaptée. Dégivrez régulièrement le congélateur.

Que faire en cas de coupure de courant ?

N'ouvrez pas la porte. Si l'interruption dure moins de 12 heures et que le congélateur est plein, les aliments restent congelés. Sinon, consommez rapidement les aliments.

Quelles sont les précautions de sécurité importantes ?

Ne tirez pas sur le câble pour débrancher, ne placez pas de boissons gazeuses au congélateur, ne touchez pas les aliments surgelés avec les mains humides, et ne réparez pas l'appareil vous-même. Faites appel à un professionnel.

MODE D'EMPLOI BRV82 BORETTI

Comment dire notice d'emploi

Les symboles ci-dessous vous guideront au long de la lecture de votre notice:

Instructions liées à la sécurité lors de l'utilisation de l'appareil.

Conseils pour une utilisation correcte de l'appareil afin d'obtenir les importantes performances.

Informations liées à la protection de l'environnement.

Avertissements importants

Ce sont des avertissements de sécurité. Nous vous prions donc de les lire attentivement avant d'instruire et d'utiliser votre appareil.

Nous recommandons de conserver cette notice afin de pouvoir la consulter au besoin et de la remettre, le cas échéant, au nouveau propriétaire de l'appareil.

Usage domestique

• Les réfrigérateurs/congélateurs domestiques sont destinés uniquement à la conservation et/ou à la congélation des aliments.
• Contrôler, avant d'installer l'appareil, s'il n'est pas endommagé. Dans le cas contraire, s'adresser au revendeur.
• Cet appareil est lourd. Faites attention lors de son déplacement.
• Une éventuelle modification à l'installation électrique de votre maison qui devrait être nécessaire pour l'installation de l'appareil ne devra être effectuée que par du personnel qualifié. Assurez-vous que la prise n'est pas écrasée ou endommagée par l'arrête de l'appareil. Une prise de courant endommagée peut s'échauffer et causer un incendie.
• Ne placez pas d'objets lourds ou l'appareil sur le câble d'alimentation (risque de court-circuit et incendie).
• Ne débranchez pas l'appareil en tirant sur le cable, particulièrement lorsque l'appareil est tiré de son emplacement. Si le cable d'alimentation est endommagé ou écrasé, cela peut causer un court circuit, un incendie et/ou une electrocution.
• Ne pas mettre d'instruments électriques à l'intérieur de l'appareil (sorbetière, par exemple).
• Ne placez ni bouteilles ni boîtes de boissons gazeuses dans le congélateur/compartiment à basse température, elles pourraient éclater.
• Ne touchez pas les aliments surgelés avec des mains humides. Les mains pourraient y rester collées.
• Ne décollez jamais les bacs à glace avec un couteau ou tout autre objet tranchant.
• Ne jamais essayer de réparer l'appareil vous-même. Les réparations effectuées par des incompetents peuvent endommager l'appareil. S'adresser au consumer services le plus proche et n'exiger que des pièces de rechange d'origine.

Sécurité enfants

• Les éléments de l'emballage (par ex. sacs, pellicules, polystyrène) peuvent être dangereux pour les enfants. Ils peuvent s'étouffer!
• En cas d'élimination de l'appareil, couper le câble d'alimentation et neutraliser le dispositif de fermeture de la porte de manière à ce que les enfants ne puissent pas rester enfermés à l'intérieur de l'appareil.
• Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger.

Protection de l'environnement

Le circuit réfrigerant et l'isolation de cet appareil ne contiennent pas de gaz réfrigérant nocif pour l'ozone. L'appareil ne doit être ni jeté avec les ordures ménagères ni mis à la casse. Il faudra éviter d'endommager le circuit réfrigerant, notamment à l'arrière, à proximité du condensateur grillage. S'accéder aux services de la commune pour avoir les renseignements nécessaires sur les déchetteries.

Utilisation Avant la mise en service / Compartiment réfrigérateur - Mise en service 18

Compartment réfrigérateur - Réglage de la température / Equipement intérieur 18

Compartiment réfrigérateur - Conseils 19

Compartiment congélateur - Réglage de la température / Equipement intérieur / Conseils 19

Entretien Dégivrage / Nettoyage 20

Changement de l'ampoule 21

Si quelque chose passe. 21

Consumer Services / Caractéristiques Techniques 22

Installation - Emplacement 22

Branchement électrique 23

Encastrement sous un plan de travail — Préparation de la grille 23

Encastrement 50

Montage de la plinthe 24

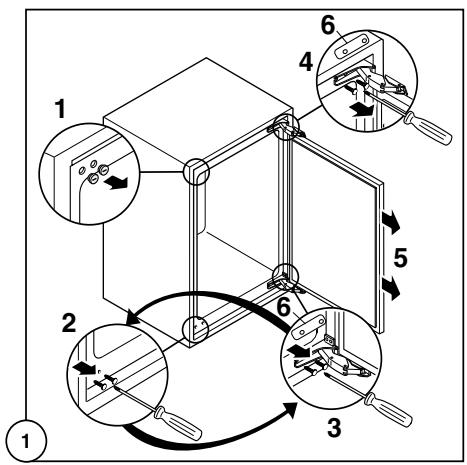

Reversibilité de la porte 24

Reversibilité de la porte du compartiment congélateur 28

Matériaux de l'emballage

• Les matériaux marqués du symbole sont recyclables.

PE = polyéthylène PS = polystyrène PP = polypropylène

Tous les matériaux de l'emballage sont recyclables.

Mise au rebut des anciens appareils

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de sua région, son service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

Avant la mise en service

A cause du système de transport, l'huile contenue dans le compresseur pourrait s'écouler dans le circuit réfrigérant. Attendez 2 heures au moins avant de brancher l'appareil pour permettre à l'huile de refluer dans le compresseur.

L'appareil étant convenablement installé, nous vous conseillons de le nettoyer soigneusement avec de l'eau tiède savonnée, pour enlever l'odeur caractéristique de «neuf». N'utilisez pas de produits abrasifs, poudre à récurer, éponge métallique.

L'appareil et certaines parties de l'équipement intérieur sont protégés pour le transport.

Enlevez les bandes autocollantes à gauche et à droite à l'extérieur de la porte et toutes les bandes autocollantes et rembourages à l’intérieur de l'appareil (sauf la plaque signalétique).

Mise en service

• Le bouton rotatif pour la sélection de la température se trouve dans le compartiment réfrigérateur, à droite.
• L'appareil est ainsi en état de fonctionnement. Pour arrêter le fonctionnement, placez l'indicateur du bouton en correspondance avec le symbole «O».

Réglage de la température

• L'exacte position du thermostat doit être repérée en considérant que la température interne dépend des facteurs suivants:
• température ambiante;
• fréquence d'ouverture des portes;
• quantité d'aliments conservés;
• emplacement de l'appareil.
• La température est régée automatiquement.
• Position „1" = température la plus élevée
• Position „6" = température la plus basse
• Position „0" = arrêt

Une position moyenne est la plus indiquée.

Tabletes amovibles

• Les glissières se trouvant sur les parois de la cuve permettent de positionner les tablettes à différentes hauteurs, selon vos besoins.
• Tirer la surface de rangement vers l'avant jusqu'à ce qu'on puisse la faire basculer vers le haut ou vers le bas et l'extraire.
• Pour le placement à une autre hauteur, procéder dans l'ordre inverse.

• Pour une (Meilleure) utilisation de l'espace vous pouvez superposer les demi-tablettes antérieures sur les demi-tablettes postérieures. Pour permettre une belle circulation de l'air, enlevez la clayette inférieure en verre au-dessus du/des bac/s à légumes et le balconnet porte-bouteille.

Balconnets

• En fonction des besoins, vous pouvez tirer légèrement le compartiment de rangement situé dans la porte.

Pour un nettoyage plus soigné, les balconnets supérieur et inférieur peuvent être aisément retirés et replacés dans la même position.

Économie d'énergie

• N'installez pas l'appareil à proximité de cuisinières, radiateurs ou autres sources de chaleur. Si la température ambiantes est élevée, le compresseur fonctionne plus fréquemment et plus longtemps (voir chapitre "Installation"). N'ouvre pas la porte plus longtemps que nécessaire.
• Si le thermostat est réglé sur la position de froid maximum, lorsque la température ambiente est élevée et que l'appareil est plein, il est possible que le compresseur fonctionne en régime continu. Dans ce cas, il y a un risque de formation excessive de givre sur la paroi postérieure à l'intérieur de l'appareil. Pour éviter cet inconvénient, placez le thermostat sur une position moins élevée, de façon à permettre un dégivrage automatique et, par conséquent, des économies de courant.
• Ne placez pas d'aliments chauds dans l'appareil. Attendez que les aliments refroidissent.
• Ne réglez pas la température plus bas que nécessaire.
• Placez les aliments surgelés dans le réfrigérateur pour les dégeler. Le froid des aliments surgelés est ainsi utilisé pour le refroidissement du réfrigérateur.

Réfrigération

• N'introduisez pas d'aliments encore chauds ou de liquides en évaporation dans la cuve.
• Couvrez les aliments, surtout s'ils sont aromatiques.
• Placez les denrées de façon à ce que l'air puisse circuler tout autour.

Où placer les denrées?

Viandes (de toutes sortes) : enveloppez-la dans des sachets en plastique et placez-la sur la tablette en verre au-dessus du bac à légumes.

La période de conservation est de 1 à 2 jours au maximum.

Aliments cuits, plats froids, etc. : placez-les, bien couverts, sur une clayette.

Fruits et légumes: bac(s) à légumes (une fois nettoyés).

Beurre et fromage: enveloppez-les soigneusement dans des feuilles d'aluminium ou de polyéthylène et mettez-les dans les casiers appropriés.

Lait en bouteille : à placer dans l'un des balconnets de la contreporte.

Bananes, pommes de terre, oignons et ail ne se conservent pas au réfrigerateur. Les fromages fermentés ne seront mis au réfrigerateur que si

l'on désire arrêter leur maturation. Ils devront alors être soigneusement enveloppés.

Compartment congélateur réglage de la température

• Pour congeler les aliments frais, il n'est pas nécessaire de régler le thermostat sur une position différente de celle employée en fonctionnement normal.
• Si vous désirez congeler plus rapidement, vous pouvez régler le thermostat sur une position plus froide, tout en veillant à ce que la température ne descende pas en dessous de 0°C dans le compartiment réfrigérateur. Dans ce cas, il faudra ramener le thermostat sur une position moins froide.
• À la première mise en fonctionnement ou après un arrêt prolongé, faites fonctionner l'appareil pendant deux heures au moins sur la position de froid maximum.

Ramenez ensuite le thermostat sur la position désirée.

Équipement intérieur

La fabrication des glaçons s'effectue dans le compartiment congélateur.

Remplissez d'eau le bac jusqu'aux trois-quarts de sa hauteur afin de permettre l'expansion de la glace.

Le démoulage des bacs en matières plastiques s'obtient par simple torsion.

N'employez pas d'objet métallique pour décoller les bacs à glaçons.

Conseils

• Des paquets de petites dimensions permettent d'obtenir une congélation rapide et uniforme.
• Enveloppez les denrées dans du papier d'aluminium ou de polythène, en éliminant les bulles d'air et en fermant bien les paquets.
• Evitez de placer des produits à congeler en contact avec des denrées déjà entreprenues, pour éviter d'en élever la temperature.
• Ne consommez pas certains produits tels que les batonnets glacés dès leur sortie du congélateur. La température très BASSE à laquelle ils se trouvent peut provoquer des gelures.
• Indiquez sur chaque paquet la date de congélation, afin de pouvoir contrôler le temps d'entreposage.
• Au moment de l'achat, il est vivement recommandé d'écourter au minimum le temps qui s'écoule entre

le moment où le produit est acheté et le moment où il est placé dans le compartiment congélateur.

• Ne placez ni bouteilles ni boîtes de boissons gazeuses dans le congélateur, elles pourraient éclater.
• Les aliments dégelés, même partiellement, ne peuvent être recongelés.

Entretien

Débranche l'appareil avant toute opération.

Attention

Cet appareil contient des hydrocarbures dans son circuit réfrigérant; l'entretien et la recharge ne doivent donc être effectués que par du personnel qualifié.

Compartment réfrigérateur

Le dégivrage s'effectue automatiquement, à chaque arrêt du compresseur. L'eau de dégivrage est évacuée dans un bac situé à l'arrière de l'appareil où elle s'évapore sans intervention.

• Nous vous recommandons de nettoyer périodiquement l'orifice d'écoulement de l'eau de dégivrage (F) situé derrière le bac à légumes.

Utilisez à cet effet le batonnet (P) se trouvant dans l'orifice. On évitera ainsi que la niche contenant le bac à légumes ne se remplisse d'eau.

Compartment concélateur

• Dans le congélateur, il faut éliminer le givre à chaque fois qu'il y a une couche épaisse qui s'est formée (de 5 mm environ), en se servant de la spatule en plastique qui est livrée avec l'appareil.

Pour effectuer un dégivrage complet, procédez de la manière suivante:

• Enveloppez les denrées dans plusieurs feuilles de papier journal et conservez-les dans un endroit frais.
• Tournez le bouton du thermostat sur la position «O» ou débranchez l'appareil.
• Maintenez la porte ouverte, placez un récipient sur la première clayette du réfrigerateur, à l'endroit qui correspond à l'ouverture de vidange, et retirez le bouchon, comme l'illustre la figure.

• Une fois que le dégivrage est terminé, épongez bien le congélateur et remettez le bouchon à sa place.
• Ramenez le bouton du thermostat sur la position désirée ou rebranchez l'appareil.

Pour cette opération n'utilisez jamais d'objet métallique qui risquerait de détériorer l'appareil.

N'utilise jamais de dispositifs mécaniques ou autres moyens artificiels pour accélérer le dégivrage, à part ceux préconisés.

Nettoyage

N'utilise jamais de produits abrasifs ou caustiques ni d'éponges avec grattoir pour procéder au nettoyage de votre appareil.

N'utilise jamais d'objets métalliques pour nettoyer l'appareil; vous risquez de l'endommager.

Pour faciliter le nettoyage, les balconnets peuvent être aisément enlevés.

Nettoyez périodiquement l'intérieur de votre appareil avec de l'eau tiède et du bicarbonate de soude. Rincez et séchez soigneusement.

L'appareil est équipé d'une grille d'aération ; elle doit toujours être nettoyée afin de garantir une bonne ventilation en partie arrêtée et un fonctionnement optimal de l'appareil.

La structure de l'appareil permet d'effectuer un nettoyage de la partie arrière située près du mur en utilisant également un aspirateur.

Pour effectuer cette opération, procédez comme suit:

1. Enlevez la plinthe (1);

1. démontez la grille d'aération (2);
2. Sortez le cache (3) avec précaution en veillant à ce qu'il n'y ait pas de traces d'eau provenant du dégivrage.

Arrêt prolongé

• Débranche la prise de courant. Videz l'appareil, dégivrez-le et nettoyez-le à fond.
• Laissez les portes entrouvertes pour faire circuler de l'air, de façon à éviter les mauvaises odeurs.

Changement de l'ampoule

• Avant de replacer l'ampoule, mettez à l'arrêt l'appareil et débranchez-le.

L'ampoule d'éclairage dans le compartiment réfrigérateur est accessible en effectuant les opérations ci-dessous:

1. Dévissez la vis de fixation du plafonnier.
2. Décrochez la partie mobile en exerçant une pression sur celle-ci comme indiqué dans la figure.
3. Mettez une autre ampoule qui ait la même puissance.

Si quelque chose ne va pas …

Si l'appareil marche mal, il faut contrôler:

Dérangement	Remède
La température à l'intérieur de l'appareil est trop chaude.	La température est mal réglée. Veuillez consulter la partie "Réglage de la température". Placez les denrées de façon à ce que l'air puisse circuler tout autour.Vérifiéz que la porte soit bien fermée.La température ambiente du local est trop élevé.
L'appareil refroidit trop.	La température est mal réglée. Veuillez consulter la partie "Réglage de la température".
Le comprésur fonctionne sans interruption	Tournier le bouton du thermostat enChoosing une température plus BASSe.La température ambiente du local est trop chaude.Vérifier si l'aération de l'appareil est suffisante et si aucun obstacle n'empêche son acheminement.De trop grandes quantités d'aliments ont été entreprises au cours des dernières 24 heures.N'ouvre pas la porte plus longtemps que nécessaire.
Il y a de l'eau au fond du compartment réfrigéréur ou sur les clayettes.	Le trou d'écoulement de l'eau de dégivrage est bouché. Nettoyez l'orifice d'écoulement avec le bâttonnet se trouvant dans l'orifice.
Bruits	Les bruits sont typiques des approils frigorifiques.II n'est pas anormal d'entendre le bruit de circulation du fluide frigorigène selon son état liquide, gazeux ou vaporeux.Dés que le compréseur se met en marche, vous l'entendrez bourdonner ou claquer.Certaines sources de bruit sont dues à la mise en place de la structure du meuble.

Une fois que tous ces contrôles ont été effectués, si l'anomalie de fonctionnement persiste, adressez-vous au consumer services le plus proche.

Pour que l'intervention soit plus rapide, au moment de l'appel, il vaut mieux indiquer:

• le modele
• le numéro de produit (PNC)
• le numéro de série (S-No)

Ces indications figurent sur le certificat de garantie ou sur la plaque signalétique située à l'intérieur de l'appareil, à droite et en bas.

Nous vous conseillons de noter ces indications ici afin de les avoir rapidement à portée de la main.

Caractéristiques techniques

Les données techniques figurent sur la plaque signalétique située sur le côté droit à l'intérieur de l'appareil.

En cas de coupure de courant, abstenez-vous d'ouvrir la porte. Si l'interruption est de courte durée (jusqu'à 12 heures) et si le congélateur est rempli, il n'y a aucun risque d'altération pour les aliments. En cas contraire, vous devrez consommer les aliments le plus rapidement possible (une augmentation de la température peut réduire remarquablement la durée de conservation des aliments).

Installation

Lors du transport et de l'installation de l'appareil, veiller à n'endommager aucune partie du circuit frigorifique.

• Pendant le fonctionnement normal, le condenseur et le compresseur à l'arrêt de l'appareil s'échauffent sensiblement. Pour des raisons de sécurité, la ventilation doit être prévue comme indiqué dans le paragraphe correspondant. Veuillez consulter la partie "Emplacement".
• Important: en cas de dommage du câble d'alimentation, il ne doit être remplacé que par un professionnel qualifié.

Emplacement

À la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. L'appareil ne doit pas être situé à proximité de radiateurs ou cuisinières à gaz. - Placez de préférence votre appareil loin d'une source de chaleur (chauffage, cuisson ou rayons solaires trop intenses). - Pour l'encastrement et l'éventuel changement du sens d'ouverture de la porte, rapportez-vous aux instructions relatives ci-jointes.

Pour le bon fonctionnement de votre appareil, la température ambiante du local doit être comprise entre la classe climatique (indiquée sur la plaque signalétique) pour laquelle il est prévu. Au-delà de ces températures, ses performances peuvent s'en voir diminuées.

Le tableau ci-dessous vous permet de repérer les différentes classes climatiques existantes et les températures ambientes correspondantes :

Classe climatique	pour une température ambiente de
SN	+10 à +32°C
N	+16 à +32°C
ST	+18 à +38°C
T	+18 à +43°C

ATTENTION: En dehors des températures ambiantes indiquées par la classe climatique d'appartenance de ce produit, il est obligatoire de respecter les indications suivantes: lorsque la température ambiate descend sous la valeur minimum, la température de conservation du compartiment Congélateur peut ne pas être garantie; il est donc conseillé de consommer les produits que ce dernier contient au plus vite.

Branchement électrique

Contrôlez, avant de brancher l'appareil, si le voltage et la fréquence indiqués sur la plaque signalétique correspondent à ceux de votre réseau. Tolerance admise: 6% en plus ou en moins. Pour l'adaptation de l'appareil à des voltages différents, l'adjonction d'un autotransformer d'une puissance adequate est indispensable.

Important

Vérifiez si la prise de courant murale est en bon état et apte à recevoir la fiche du cordon d'alimentation du congélateur. Cette dernière est conforme aux normes en vigueur et compte un logement pour mise à la terre. Cette fiche peut être branchée sur n'importe quel socle de prise de courant standard, qui doit toutes être muni d'une broche raccordée à la terre.

Notre responsabilité ne saurait être engagée pour tout incident ou accident provoqué par une mise à la terre inexistante ou défectueuse.

Cet appareil est conforme aux Directives Communautaires suivantes:

• 87/308 du 2.6.87 concernant la suppression des interférences radio-électriques.
• 89/336 CEE 03/05/89 (Compatibilité Electromagnétique) et modifications successives.

Important

L'appareil doit pouvoir être débranché du secteur ; il est donc nécessaire que la fiche reste accessible une fois que l'installation est terminée.

Ouverture de la porte à gauche:

• enlevez le côté gauche (A) de la grille en le coupant de l'arrière.

Ouverture porte à droite:

• enlevez le côté droit (B) de la grille en le coupant de l'arrière.

Procédez ensuite comme suit pour remettre la grille sur l'appareil:

• glissez la grille à la base de l'appareil puis appuyez sur les crochets (a) jusqu'au déclic.

Encastrement

Dimensions de la niche

Les dimensions de la niche doivent correspondre à celles indiquées dans la figure.

1. Pièces de montage fournies avec l'appareil.

1. Fixez à l'appareil les équerres (D) livrées à cet effet (fig.).

1. Mettre en place l'appareil. La prise murale doit se trouver impérativement hors de la niche d'encastrement de l'appareil.

L'appareil est équipé de pieds régables ; pour régler l'appareil à la hauteur souhaitée (890 mm max.), il est nécessaire d'agir sur les 4 pieds régables.

1. Appliquez le joint (B) à pression à l'appareil (fig.).

5. Vissez l'appareil.

6. Montez la porte du meuble.

7. Posez le couvre-joint (A).

Attention!

Pour ne pas compromettre le bon fonctionnement de l'appareil, il est nécessaire d'utiliser la grille d'aération d'origine.

• Si la niche d'encastrement de l'appareil a une hauteur de A = 820 mm et une hauteur de plinthe a = 100 mm, la plinthe peut être montée sans modification. Il en est de même pour une hauteur d'encastrement de B = 890 mm et une hauteur de plinthe b = 170 mm.
• Si la hauteur de la plinthe est supérieure à a = 100 mm, b = 170 mm, celle-ci doit être découlée afin d'obtenir une hauteur de a = 100 mm et b = 170 mm et une largeur a = 580 mm. Fixez la plinthe au bloc cuisine.

Important

La plinthe doit être positionnée à une distance minimum de 25mm de la porte.

Réversibilité de la porte

Pour l'inversion du sens d'ouverture de la porte, opérer comme suit:

Attention!

La réversibilité de la porte une fois effectuée, contrôlez ensuite que le joint magnétique adhère à la carrosserie. Si la température à l'intérieur de la pièce est trop BASSE (en hiver, p. ex.), il se peut que le joint n'adhère pas parfaitement. Dans ce cas, si on ne veut pas attendre que le joint reprendre des dimensions naturelles après un certain temps, on pourrait accélérer ce processus en chauffant la partie intéressée à l'aide d'un sèche-cheveux.
