Producttype	Koelkast met vriesvak
Klimaatklasse	SN, N, ST, T (van +10°C tot +43°C)
Temperatuurinstelling	Stand 1 (hoogste) tot 6 (laagste), stand 0 voor uitschakeling
Ontdooiing koelkast	Automatisch, water wordt afgevoerd naar achterste bak
Ontdooiing vriezer	Handmatig, wanneer ijslaag 5 mm bereikt
Binneninrichting	Verstelbare plateaus, uitneembare deurvakken, groentelade, ijsblokjesbak
Voeding	230 V, 50 Hz (standaard)
Installatie	Inbouw onder werkblad, nishoogte 820 of 890 mm
Deurdraairichting omkeerbaar	Mogelijk, links of rechts
Onderhoud	Binnenkant reinigen met lauw water en zuiveringszout, ventilatierooster reinigen
Lamp vervangen	Plafondlamp losdraaien, vervangen door lamp van zelfde vermogen
Kinderveiligheid	Gevaarlijke verpakkingsonderdelen, sluitinrichting neutraliseren bij afdanking
Energieverbruik	Besparingstips: vermijd lang openen, plaats geen warme gerechten
Recyclebare materialen	Verpakking van PE, PS, PP; apparaat naar milieustraat

Veelgestelde vragen - BRV82 BORETTI

Hoe stel ik de temperatuur van de koelkast in?

Draai aan de thermostaatknop rechts in het koelvak. Stand 1 is het warmst, stand 6 het koudst en stand 0 schakelt het apparaat uit. Een middelste stand wordt aanbevolen.

Wat moet ik doen als er water op de bodem van de koelkast staat?

De afvoeropening van het dooiwater is waarschijnlijk verstopt. Maak deze schoon met het meegeleverde staafje (in de opening) om te voorkomen dat de groentelade vol water loopt.

Hoe ontdooi ik de vriezer?

Wikkel het voedsel in krantenpapier en zet het koel. Zet de thermostaat op 0 of trek de stekker eruit. Laat de deur open, plaats een bakje onder de afvoeropening en verwijder de dop. Na het ontdooien afnemen en de dop terugplaatsen.

Het lampje binnen brandt niet meer, hoe vervang ik het?

Trek de stekker eruit. Draai de schroef van de plafondlamp los, haal het beweegbare deel eraf en vervang de lamp door een lamp van hetzelfde vermogen. Draai de plafondlamp weer vast.

Wanneer moet ik het ventilatierooster reinigen?

Het ventilatierooster moet periodiek worden gereinigd voor een goede ventilatie. Verwijder de plint, demonteer het rooster en stofzuig of reinig het achterste gedeelte bij de muur.

Kan ik de draairichting van de deur omkeren?

Ja, het is mogelijk om de deur van de koelkast en vriezer om te keren. Volg de instructies in de installatiehandleiding. Controleer na het omkeren of de magnetische afdichting goed hecht.

Het apparaat maakt een borrelend geluid, is dat normaal?

Ja, deze geluiden zijn normaal. Ze komen van de circulatie van het koelmiddel (vloeistof, gas of damp) en het werken van de compressor. Er kunnen ook klikgeluiden optreden tijdens de aan/uit-cycli.

Hoe kan ik energie besparen met deze koelkast?

Plaats het apparaat uit de buurt van warmtebronnen, open de deur niet onnodig, plaats geen warme gerechten en gebruik de juiste thermostaatstand. Ontdooi de vriezer regelmatig.

Wat moet ik doen bij een stroomuitval?

Open de deur niet. Als de onderbreking korter duurt dan 12 uur en de vriezer vol is, blijven de levensmiddelen bevroren. Anders de levensmiddelen snel consumeren.

Wat zijn belangrijke veiligheidsmaatregelen?

Trek niet aan het snoer om de stekker eruit te halen, plaats geen koolzuurhoudende dranken in de vriezer, raak bevroren levensmiddelen niet met natte handen aan en repareer het apparaat niet zelf. Schakel een professional in.

GEBRUIKSAANWIJZING BRV82 BORETTI

Met de waarschuwingsdriehoek en/of door signaalwoorden worden de aandacht

gevestigd op aanwijzingen die belangrijk় voor uw verilgheid of voor het juist functioneren van het apparaat.

Na dit symbool worden uitleg gegeven over de bediening en het praktisch gebruik van het apparaat.

Tips en aanwijzingen voor een economisch en milieuvriendelijk gebruik van het apparatusaat.

Veiligheid

Het is uiterst belangrijk dat de bij het apparaat behorende gebruiksaanwijzing bewaard blijft. Zou het apparaat door u aan iemand anders gegeven of verkocht worden, of zou het apparaat in het huis van waaruit u verhuist weiterblijven, dan dient de neue gebruik(st)er over de gebruiksaanwijzing en de daarin opgenomen waarschuwingen te konnen beschikken.

Indien dit apparaat in deplaats van een oud model met haak- of veersluiting opgesteld worden, dan is het raadzaam de sluiting van het oude apparaat, dat terzijde gezet worden, onbruikbaar te makeen.

Deze waarschuwingen zijn bedoeld voor uw en andermans verilgheid. U worden geacht ze gelezen te hebben, alvorens u het apparaat installeert en/of in gebruik neemt.

Algemene veiligheid

• Dit apparaat is nicht bedoeld voor gebruik door kinderen, Personen met verminderde lichamelijkke, zintuigelijkte of geestelijkke capaciteiten of een gebrek aan kennis en ervaring, tenzij er toezigicht is ingesteld door de personen die verantwoordelijk is voor hun verilheid of tenzij zij van deze persoon instructies hebben gekregen over het gebruik. Laat kinderen Niet zonder toezigicht in de buurt van het apparaat.
• Het is gevaarlijk om, in welke vorm dan ook, dit apparaat of de eigenschappen waarvan te veranderen.
• Neem vór u aan ontdooien, schoonmaakwerkzaamheden of het verwisselen van het, eventueel aanwezige, verlichtingslampje begint altijd de stekker uit het stopcontact.
• Dit apparaat is zwaar. Delen van randen aanchter- en onderkant hunnen scherp zich. Wees voorzichtig bij het tilen.

• Plaats NOOIT explosieve stoffen in het apparaat, zoals gastvullingen, benzine, ether, aceton enzovoorts.

• Het direct vanuit een vriesvak, vriesgedeelte of vriezer consumeren van ijslollies en dergelijke, kan verbranding van de mondhuid tot gevolg hebben; wacht even.

AFDANKEN. Verwijder de deur(en) of het deksel en knip het aansluitsnoor af, zodat, in afwachting van wegbrengen of weghalen, spelende kinderen er zich Niet in op konnen sluiten of aan een elektrische schok bloot hunnen staan.

• Plaats nooit elektrische apparaten (bijv. ijsmachines) in de kast.

Onderhoud / Reparatie

• Een eventueeloodzakelijkwijziging aan de elektrische huisinstallatie of het aansluitsnoer, ten behoeve van de installmente van dit apparaat, mag uitsluitend door een daartoe bevoegt persoon uitgevoerd worden. Het betreffende stopcontact dient, ook na eventuele onder- of inbouw, gemakkelijk bereikbaar te+zijn. Werkzaamheden die door personen zonder de moodzakelijkke kennis uitgevoerd worden, hunnen schade of letsel tot gevolg hebben.
• Laat inspectie- en/of herstelwerkzaamheden uitvoeren door een erkend servicecentrum en LAST geen andere dan originele onderdelen plaatsen.
• Dit apparaat bevat koolwaterstoffen in de koudekringloop; het onderhoud en het bijvullen diert的那一arom uitsluitend door door het bedrijf aangewezen deskundig personeel uitgevoerd te worden.
• Tracht, in geval van storing of een defect, dit apparaat Niet zich te repareren. Reparations welke door Niet-deskundige personen uitgevoerd worden, kunden tot schade of letsel leiden. Raadpleeg hetplaatselijke servicecentrum en vraag alsijd om originele reserveonderdelen.

Gebruik

Huishoudelijke koel- en/of vriesapparaten zich uitsluitend bedoeld voor het bewaren en/of invriezen van eet- of drinkbare producten.

• Volg de raadgevingen van de fabrikant op met betrekking tot waar en hoe u spijzen en dranken bewaart of invriest. Ontdoode diepvriesproducten mogen, om gezondheidsredenen, Niet wederom ingevoren worden.
• De vriezende binnenwanden of -vlakken in het apparaat bevatten koelmiddel. Plaats geen scherpe voorwerpen gegen zo'n wand of vlak en schraap evenmin met metalen voorwerpen rijp of ijs af. Lekkage kan het gevolg zijn, hetgeen een onherstelbare schade aan het apparaat en bederf van de levensmiddelenverozaakt.
• Geen voorwerpen of methodes gebruiken om het ontdooiprocesse te versnellen die Niet door de fabrikant� aangegeven.
• Nooit metalen voorwerpen gebruiken om het apparaat schoon te make; dit zou het apparaat+kennen beschaden.
• Plaats geen koolzuurhoudende of mousserende dranken in het vriesvak, het vriesgedeelte de vriezer; de blikjes of flesjes können door bevriezing van de inhoud explodeden.

Installatie

Zorg ervoor dat de stekker Niet worden platgedrukt of beschadigd door de achterkant van het koel/vriesapparaat.
- Een beschadigde stekker kan oververhit raken en brand veroorzaken.
- Plaats geen zware voorwerpen of het koel/vriesapparaat zich op het aansluitsnoer.
- Daardoor bestaat kans op kortsluiting en brand.
- Trek de stekker Niet uij het stopcontact door aan het snoer te trekken, vooral niet als het koel/vriesapparaat uij de nis worden getrokken.
- Schade aan het snoer kan kortsluiting, branden/of een elektrische schok veroorzaken.

• Plaats het apparaat met z'n achterkant zo zich mogelijk bij een muur. Hiermee voorkomt u verbrandingsletsel door aanraking van hete tot zeer hete delen.

Veiligheid van kinderen

• Dit apparaat is bedoeld en gemaakt voor het gebruik door volwassenen. Het is gevaarlijk om kinderen het apparaat te lately bedieren of als spellegoed te lately gebruiken.
• Verpakkingsdelen (bijv. folies, piepschuim) können voor kinderen gevaarlijk zijn. Verstikkingsgevaar! Verpakkingsmaterial van kinderen weghonden!
• Oude apparaten voor het weggooien onbruikbaar makeen. Stekker uit het stopcontact trekken, aansluitsnoor doorknippen, eventuele aanwezigesnap- of grendelsloten verwijderen of kapotmakeen. Daardoor worden voorkommen dat spelende kinderen in het apparatus opgesloten raken (verstikkingsgevaar!) of in andere levensgevaarlijke situatuiesterechtkommen.

Milieubescherming

• Belangrijk: Dit apparaat bevat, zowel in het koelcircuit als in de isolatie, geen ozononvriendelijk stoffen. Het apparaat mag Niet samen met huisvuil of gesloopte apparaten weggegooid worden. Afgedankte koel- en vriesapparaten要去en volgens deplaatselijk regelingen op deskundige wijze verwerkt worden. Informeer bij uw gemeenteaar de mogelijkheden in uwoonplaats. Voorkom dat het koelcircuit worden beschadigd, vooraal aan dechterkant in de buurt van de warmtewisselaar.

Inhoud

Veiligheid 2
Weggooien 4
Gebruik Voor ingebruikname / Koelruimte - Ingebruikname / Instellen van de temperatuur 4

Koelruimte - Interieur / Tips / Vriesluimte - Instellen van de temperatuur 4

Vriesluimte - Interieur / Tips 5

Onderhoud Ontdooien 6

Schoonmaken/Vervangen van de lamp 7

Installatie Plaats van opstelling / Elektrische aansluiting 9

Inbouw onder een werkblad 10

Voorbereiding van het ventilatierooster / Inbouw 10

Montage van het sukkelpaneel 13

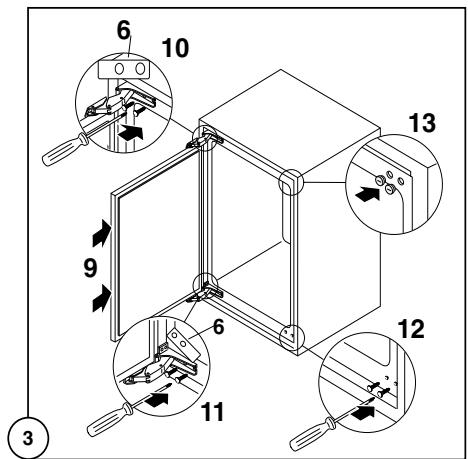

Wijzigenvand de deurdraairichting 14

Wijzigen van de draairichting van het vriesvakdeurtje 15

Informatie over de verpakking van het apparatus

• De materialen in dit apparaat die voorzien zijn van het symbol zich geschikt voor recycling.

PE<=polyethylen
PS<=schuimpolystyrol

PP<=polypropyleen

Alle gelebrekte materialen zijn nicht schadelijk voor het milieu!

Weggooien van oude apparaten

Het symbool op het product of op de verpakking wijst erop dat dit product nicht als huishoudafval mag worden behandeld. Het要去chter maar een plaat worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u maybel ook voor mens en milieu negatieve gevolgen die zich zonden

kunnen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijkke instanties, het bedrijf of de Dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.

Gebruik

Voor ingebruikname

Wacht, na hetplaaten van het apparaat, ten minste twee uuren alvorens de stekker in het stopcontact te steken. Daarmee geen u de olie de gelegenheid in de compressor terug te vloeien.

Voor u de kast in gebruik neemt, dient u de binnenkant met lauw water en een neutraal schoonmaakmiddel te reinigen om de typische geur van een nieuw apparaat weg te nemen. Droog cervolgens de wanden goed af.

Gebruik geen schurende schoonmaakmiddelen, waarmee u de afwerkingen van het apparaat zou+kunnen beschadigen.

Het apparaat en onderdelen van het interieur zich voor het transport beschermd.

Plakband links en rechts aan de buitenkant van de deur verwijderen. Alle plakband en bekledingsdelenuit het interieur verwijderen.

Koelruimte

Ingebruikname

• Steek de stekker in het stopcontact.
  Open de deur en draai dethermostaatknop, rechtsom uit de stand «O» (STOP-stand).

• De temperatuurregelaar bevindt zich in de koelruimte rechts boven.

• De koelkast is nu in werkking. De werkking van de kast kan geheel gestopt worden door de knop in de stand «O» te draaien.

Instellen van de temperatuur

• Bij het instellen van de juiste stand dient u er rekening mee te houden dat de temperatuur in het apparaat afhankelijk is van:

• de kamertemperatuur;

• de frequentlyie waarmee de deuren geopend worden;
• de hoeveelheid levensmiddelen in de kast;

• deplaats van het apparaat.

• De temperatuur worden automatisch geregeld.

• Stand ,1" = warmste binnentenperatuar

• Stand „6" = koudste binnentenperatuur
• Stand ,0" = koeling UIT

Wij adviseren u de knop aanvankelijk op de middenstand te draaien.

Interieur

Legvlakken

• De legvlakken zijn in hoogte verstelhaar.
• Daartoe het legvlak zoveraar voren trekken tot het hier boven of onderen bewogen kan worden en eruit gehaald kan worden.
• Om de legvlakken op een andere hoogte te zetten in omgekeerde volgorde te werk gaan.

• Om de ruimte beter te benutten, bij sommige modellen,kest u de voorste platen over dechtersteplaatsen.

Het legvlak boven de groentelade en het flessenrek moeten altijd op hun plek blijven om een goede luchtcirculatie te waarborgen.

Deurvakken

• Het toetsel hebbe een variabile box dat maar de zichkant verschoven kan worden en onder een deurvak is aangebracht.

Voor een goede schoonmaakbeurt kan het bovenste deurvakje verwijderd worden door het te schuiven, waarna het weeper op+zijn plaats gezet worden.

Tips

Energie bespare

• Het apparaat Niet in de buurt van kachels, verwarmingselementen of andere warmtebronnenplaatsen. Bij een hoge omgevingstemperatuur werkt de compressor vaker en langer. Zie hoofdstuk "Plaats van opstelling".

• Deur slechts zo lang open lately als nodig is.

• Het kan voorkomen dat, indien de thermostaatknop in de koudste stand gedraaid is, bijvoorbeeld ten gevolge van zeer warme omgevingstemperaatur of het snel wilten koelen van grote hoeveelheden dranken, de compressor continu loopt, waardoor automatische ontdooiing van de koelverdamper Niet plaatsvindt en zich waarop ij's afzet. Draai, in dat geval, de thermostaatknop maar een wat minder koude stand, zodat automatische ontdooiing kan plaatsvinden; hierdoor sparart u tevens energie.
• Geen warme spijzen in het apparaat zetten.
  Warme spijzen eerst lately afkoelen.
• De temperatuur nicht lager dan nodig instellen.
  Diepvriesartikelen voor het ontdooien in de koelruimte leggen. De koude in de diepvriesartikelen worden zo voor koeling van de koelruimte gebruikt.

Koelen

• Plaats geen warme of dampende spijzen of dranken in de koelruimte.
• Dek vooral sterk geurend voedsel af of verpak het.
• Plaats de levensmiddelen zo, dat de lustcht vrij eromheen kan circuleren.

Enkele praktische tips:

Vlees (alle soorten): worden in plastic zakjes op de glazenplaat boven de groentelade geplaatst. Bewaar vlees Niet langer dan een of tweedagen.
Gekookt voedsel, koude schotels enz.: kennen, goed afgedekt, op elk legvlak geplaatst worden.
- Fruit en groente: worden schoongemaakt in de groentelade(n) gelegd.
- Boter en kaas: worden, om blootstelling aan de lucht te voorkomen, in speciale koeldoen.beaard of in plastie- of aluminiumfolie verpakt.
- Flessen melk: worden, goed gesloten, in het flessenrek geplaatst.

Instellen van de temperatuur

• Voor het invriezen(Int)kunt u dethermostaatknop op de gebruikelijke standlatenstaan.
• Wilt u sneller invriezen, dan dient u de thermostaatknop op de koudste stand te draaien. In ze stand kan de temperatuur in het koelvak城县beneden 0^ dalen. In dat geval dient u de knop op een minder koude stand te draaien.
• Indien u de koelkast voor het eerst in gebruik neemt of weer gebruikt na eenperiode van

stilstand, dient u dethermostaatknop op de koudste stand te draaien. Piaats nervologens de diepvriesproducten na twee uur in de kast en draai dethermostaat terug maar de gebruikelijke stand.

Interieur

IJslaatjes

Bij het apparaat worden 1 of meerde ijslaatjes voor het makeen van ijsblokjes geleverd. Vul ze met drinkwater enplaats ze in het vriesvak.

Gebruik geen metalen voorwerpen om de laatjes los te werkken.

Onderhoud

Neem voorijdere handeling altijd eerst de stekker uit het stopcontact.

Belangrijk

Dit apparaat bevat koolwaterstoffen in het koelcircuit; onderhoud en bijvulling dient aanromuitsluitend door door de fabrikant bevoegt personeel uitgevoerd te worden.

Ontdooien

Koelruimte

• Het ontdooien van de koelkast heeft automatisch plaats elk teer dat de compressor stocht. Het dooiwater wordt via een afvoerkanaaltje opgevangen in een bakje dat zich aan de城县ant van het apparaat boven de compressor bevindt. Hier verdampt het water.

Tips

Invriezen en bewaren

• Verdeel de levensmiddelen in handzame porties. Deze vriezen sneller in en bij later gebruik hoeft u slechts de benodigde hoeveelheid te ontdooien.
• Verpak de levensmiddelen in aluminium- of kunststoffolie. Sluit de pakjes goed en luchtdicht af.
  Zorg ervoor dat in te vriezen pakjes Niet in aanraking komen met reeds ingevroen producten; de temperatuur van deze LASTe zou daardoor+kennen stijgen.
  Vermijd rechtstreekse consumptie van ijslollies uit het vriesvak; u zou uw mondhuid konnen verbranden.
• Schrijf de invriesdatum op de pakjes zodate u de houdbaarheidsduur kurz controleren.
• Breng de diepvriesproducten na aankoop zo snel möglichk over maar het vriesvak; open de deur.altijd zo weinig en zo kort möglichk.
• Plaats geen koolzuurhoudende of mousserende dranken in het vriesvak; de blinkjes of flessen zonden können ontploffen.
• Onthoud dat reeds ontdoide levensmiddelen nicht wederom ingevroren mogen worden.

• Wij raden u het afvoergaatje (F) dat zich onder de groentelade bevindt vanijd totarend van het dooiwater te ontdoen. U kunt dit doeen door de groentelade eruit te halen en het speciale "reinigingsstaafje" (P) dat bij het apparaat inbegren is te gebruiken om het gaatje door te prikken. Op die manier voorkomt u dat het vak waar de groentelade inzit volloopt met water.

Vriesruimte

In het vriesvak guest u de rijp te verwijderen, wanner deze een laag van circa 5 mm vomt. Gebruik hiervoor de meegeleverde plastic spelat.

Ga als volgt te werk:

• Omwikkel de levensmiddelen met meerere kranten en bewaar ze op een koele plaats.
• Draai de thermostaatknop op «O» of trek de stekker uit het stopcontact.
• Laat de leur openstaan en plaats een bakje direct onder het afvoergaatje, haal de dop van de afvoer (zie afbeeling).

• Droog na het ontdooien het vriesvak zorgvuldig en sluit het gaatie weer af met de dop.
• Draai dethermostaatknop in de gewenste stand of steek de stekker wee in het stopcontact.

Gebruik voor het verwijderen van de rijnp nooit metalen voorwerpen; u zou uw koelkast konnen beschadigen.

Geen voorwerpen of methods gebruiken om het ontdooiprocesse te versnellen die nicht door de fabrikant zijn aangegeven.

Schoonmaken

Geen schurende schoonmaakmiddelen gebruiken.

Nooit metalen voorwerpen gelebruiken om het apparaat schoon te make; dit zou het apparaat konnen beschadigen.

Naar behoefte kutn u de buitenkant van de kast lappen met lauwarm water en een neutraal huishoudschoonmaakmiddel, daarna afnemen met schoon water.

Het verdient aanbeveling de buitenkant af en toe in de witte (auto-) was te zetten.

Het apparaat is zo gebouwd dat u dechterzijde bij de muur kurz reinigen, eventueel met een borstel of stofzuiger met borstel.

Stof belemmert de warmte-afgifte en verhoegt zodoende het energieverbruik.

1. De sukkel (1) verwijderen.

1. Het ventilatierooster (2) demonteren.
2. De verdamperbak (3) voorzichtig verwijderen, let erop dat daarin druppels dooiwater aanwezig konnen zijn.

Tijdelijk buiten gebruik stellen

• Trek de stekker uit het stopcontact, verwijder dan alle resterende levensmiddelen en kaak de binnenkant goed schoon (zie "Voor ingebruikname").
• Laat de deur op een kier staan.

Vervangen van de lamp

Voor het verrangen van de lamp het apparaat uitzetten en de stekker uit het stopcontact trekken.

Het lampje van de koelkast is op de volgende wijze bereikbaar:

1. Schroef het afschemkapje los.
2. Verwijder het losse deel door er lichte druk op uit te oefenen (zie afbeelding).

1. Vervang het lampje dan door een lampje met hetzelfde vermogen. Het vermogen is op het afschemkapje aangegeven.

Indien de koelkast Niet fonctioniert, controller dan onderstaande punten, voordat u contact opneemt met once service-afdeling:

Storing	Oplossing
Temperatuur in het apparaat is te hoog	Temperatuur is Niet juist ingesteld. Zie hoofdstuk "Instellen van de temperatuur". Plaats de levensmiddelen zo, dat de lucht vrij eromheen kan circuleren. Omgevingstempoatuur te hoog.
Apparaat koelt te sterk.	Temperatuur is Niet juist ingesteld. Zie hoofdstuk "Instellen van de temperatuur".
Het koelaggregaat werkt continu	Draai dethermostatieknop maar een lager cijfer. Omgevingstempoatuur te hoog. In de laatste 24 uer zijn grotere hoeveelheden warme levensmiddelen opgeslagen. Deur slechts zo lang open lately als nodig is.
Water op de bodem van de koelruimte of op de legvlakken.	Dooiwaterafvoer is verstoct. Gebruik voor het doorprieken het staafje dat zich in het gaatje bevindt.
Geluiden	Geluiden zijn karakteristikiek voor koelapparaten. Wanner het koelmiddel door smalle leidingen stroomt, hoort u een gebubbel of gezorgel. Zodra de compressor functioneert, hoort u gezoem. Elke keer als de compressor in- of uitgeschakeld worden, hoort u een klik.

Klantenservice

Kunt u de storing nicht zichl lokaliseren en verhelpen, raadpleeg dan once service-afdeling.

Vermeld de volgende gegevens van het apparaat:

• Modelnaam
  Productnumber (PNC)
• Productienummer (S-No.)

Deze geevens vindt u op het garantiebewijs of op het typeplaatje dat zichrechtsonder aan de binnenzijde van het apparatusaat bevindt.

Aanbevolen worden deze gegevens hier in te vullen om ze snel bij de hand te hebben.

Technische gegevens

Het typeplaatje met de technische gegevens vindt u aan de rechter binnenzijde van het apparatus.

Belangrijk

Open de vriesvakdeur Nietijdens stroomuitval. Wij adviseren u om na een stroomuitval de diepvriesproducten in korte tijd te consumeren (een temperatuurstijging verkort de houdhaarheidsduur van de producten). De normale houdaarheid worden nicht aangetast indien de stroomuitval kort was (minder dan 12uur) en het vriesvak vol is.

Bij het transport en het opstellen van het apparatusat erop letten dat geen onderdelen van het koelvloeistofcircuit beschadigd worden.

Tijdens normala gebruik worden de condensor en de compressor die zich op de achechterkant van het apparaat bevinden, warm. Om veiligheidsredenen要去 de ventilatie zodanig zijn als aangegeven in de speciale afbeelding. Zie hoofdstuk "Plaats van opstelling".
Belangrijk: De netaansluiting mag alleen door gekwalificeerd personeel verwisseld worden. Wend u in geval van reparaties tot unsere service-afdeling.

Plaats van opstelling

• Controller het koelapparaat op transportschade.
• Plaats het apparaat uit de buurt van warmtebronnen: centrale verwarming, kachels, felle zonnestralen enz.
• Plaats het apparaat Niet in de nabijheid van een centrale verwarming of een gasfornuis.
• Zie voor deurdraairichting en inbouw de betreffende aanwijzingen.

De klimaatklasse staat op het typeplaatje dat zich rechts aan de binnenkant van het apparaat bevindt. De volgende tabel geeft aan welke omgevingstemperatuur bij welke klimaatklasse behoort:

Klimaatklasse	voor een omgevingstempoatuur van
SN	+10 tot +32°C
N	+16 tot +32°C
ST	+18 tot +38°C
T	+18 tot +43°C

Attentie: u dient Niet alleen rekening te honden met de omgevingstemperatuur voor dit type product maar tevens met de volgende aanwijzingen: wanneer de omgevingstemperatuur onder de aangeduide minimum waarde daalt, worden de conserveringstemperatuur in het vriesvak neit meer gegarandeerd; u kunt de bewaarde levensmiddelen dan het beste zo snel möglichn nuttigen.

Elektrische aansluiting

Overtuig u ervan dat de netspanning en de netfrequente, die op hetypeplaatje in de kast staan aangegeven, overeenkomen met de netspanning en de netfrequente in uw woning.

Een afwijking op de netspanning tot plus of minus 6% is toegestaan.

Bij aansluiting op een andere spanning dient u een geschikte transformator te gebruiken.

De stekker mag alleen geplaatst worden in een geaard stopcontact.

De kast is waarom voorzien van een speciaal drieaderig snoer, geschikt voor een geaard stopcontact. Mocht het stopcontact in uw woning Niet geaard zijn, dan dient een erkend installeratuar het apparaat volgens de geldende normen te aarden.

Wij wijzen u er op dat schade of letsel,veroorzaakt door het Niet voldoen aan ditveiligheidsvoorschrift, Niet onder deverantwoordelijkheid van de fabrikant valt.

Dit apparatus voldoet aan de volgende EU-richtlijnen:

• 73/23 EG-richtlijn van 19/02/73 (Laagspanning) en opeenvolgende wijzigingen;

• 87/308 EG-richtlijn van 2.6.87 met betrekking tot de radio-ontstoring;

-89/336 EG-richtlijn van 03/05/89

(Elektromagnetische compatibilität) en openvolgende wizzigingen.

Attentie

Het apparaat moet van de stroomvoorziening afgesloten+kennen worden;de stekker moet dus ook na de installmentie bereikbaar blijven.

Voorbereiding van het ventilatierooster

Neem het rooster uit de onderste verpakkingsschaal.

Deuropening links:

• Het linker paneel (A) van het rooster vanaf dechterzijde afsnijden.

Deuropening rechts:

• Het rechter paneel (B) van het rooster vanaf dechterzijde afsnijden.

Om het rooster op het apparaat teplaatsen, drukt u het op de haken (a) tot het vastklikt.

Het rooster met de montagehaken in de nis bevestigen, daarna het rooster monteren.

Inbouw

Nismaten

De afmetingen van de nis要去en overeenkomen met de afmetingen uit de tekening.

1. Meegeleverde montage-onderdelen.

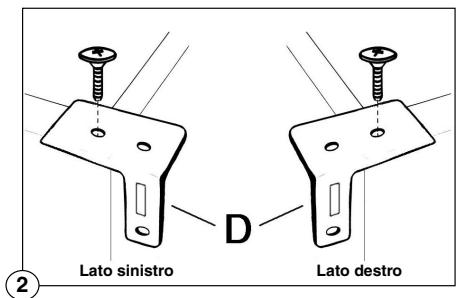

1. De bijgeleverde hoeken (D) aan de kast bevestigen (zie aflb.).

max.890 mm

1. Apparaat maar binnen schuiven. Het stopcontact met randaarde dat het apparaat voor aansluiting nodig heeft, moet zodanig geinstalleerd zijn dat het Niet door het apparaat worden bedekt. Het apparaat is voorzien van verstelbare voeten; u brengt het apparaat op de gewenste hoogte (max. 890 mm) door de voeten in de vier onderhoeken te verstellen.

2. Apparaat vastschroeven.

1. Voegafdekprofil (B) op het apparaat plakken (zie afb.).

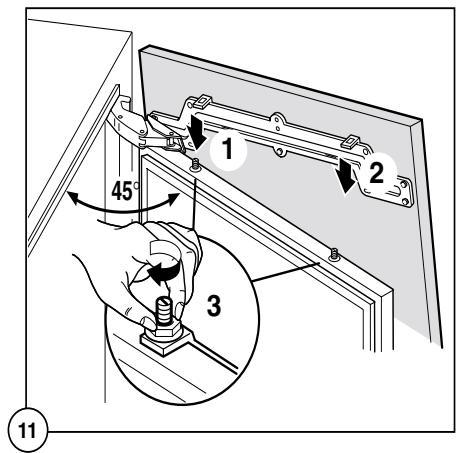

2. Meubeldeur monteren.

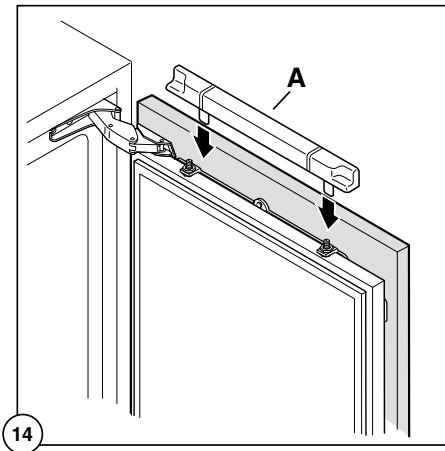

7. Afdekking (A) aanbrengen.

Montage van het sukkelpaneel

Belangrijk

Het originele ventilatie-rooster dient gebruikt te worden opdat de functionaliteit van het apparaat Niet belemmerd worden.

• Bij een binnenwerkse inbounduwoogte maat A = 820 mm en een sukkelpaneelhoogte maat a=100 mm kan het sukkelpaneel ongewijzigd worden gemonteerd. Dat is ook zo bij een binnenwerkse inbounduwoogte maat B=890 mm en een sukkelpaneelhoogte maat b=170 mm.
  Bij sukkelpaneelhoogten boven a = 100mm b = 170 mm, moet het sukkelpaneel centrisch 580~mm breed op een resterende hoogte van a = 100mm b = 170mm worden uitgeseden.
• Het sukkelpaneel aan het keulenblok bevestigen.

Belangrijk

Het sukkelpaneel moet op een afstand van tenminste 25 mm van de deur geplaatst worden.

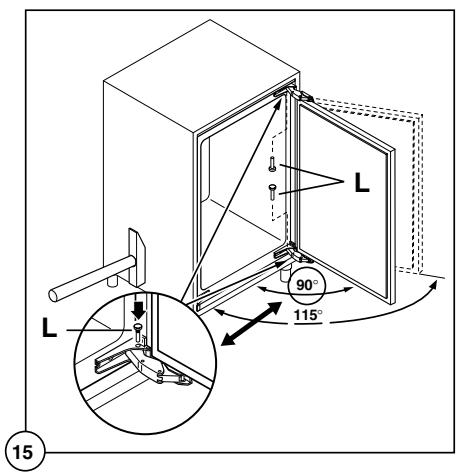

Wijzigen van de deurdraairichting

Voor het wijzigen van de deurdraairichting als volgt te werk gaan:

Attentie! Bii een Ja

Bij een lage omgevingstemperatuur (bijv. in de winter) kan het voorkomen dat de deurafdichting Niet perfect aan de kast hoogt. De afdichting worden na een bepaaldeijd vanzelf in vorm getrokken. Als u dit proces wilt bespoedigen, is het voldoende om de afdichting m.b.v. een haardroger te verwarmen.

Omkeren draairichting deurtje
