Type de produit	Alimentation pour PC
Marque	ENERMAX
Modèle	SGALAXY EVO EGX1050EWT
Puissance nominale	1050 W
Normes supportées	ATX12V v2.92, EPS12V 2.91/2.8, SSI PSDG 2008/2009
Connecteurs fixes	1x 24-pin ATX, 1x 8-pin CPU (4+4), 2x 6+2-pin PCI-E
Connecteurs modulaires inclus	2x 6+2-pin PCI-E, 6x SATA, 6x Molex, 1x FDD
Ventilateur	13.5 cm, 800-1800 RPM
Fonction spéciale	HeatGuard : refroidissement continu pendant 30 à 60 secondes après extinction
Protections	PowerGuard, SafeGuard, court-circuit, surcharge
Indicateur LED	Tricolore (orange/vert/rouge) pour diagnostic
Type de câblage	Modulaire (sockets noirs 5P pour 3.3V/5V/12V, rouges 12P pour 12V)
Compatibilité	Cartes mères ATX, EEB, CEB ; ne supporte pas les slots ISA (-5V)
Dimensions (L x l x h)	150 x 140 x 86 mm (standard ATX)
Poids	2,5 kg (estimation)
Entretien et nettoyage	Nettoyer les entrées d'air avec un chiffon sec ; ne pas obstruer les ventilations
Sécurité	Ne pas forcer les connecteurs, utiliser une prise adaptée, suivre les instructions
Pièces détachées et réparabilité	Câbles modulaires certifiés ENERMAX disponibles ; contacter le SAV pour toute réparation

FOIRE AUX QUESTIONS - SGALAXY EVO EGX1050EWT ENERMAX

Comment installer l'alimentation ENERMAX SGALAXY EVO EGX1050EWT ?

Avant l'installation, vérifiez que l'alimentation est compatible avec votre carte mère (ATX/EEB/CEB). Branchez le connecteur principal 24-pin, le connecteur CPU 4+4-pin, et les autres connecteurs nécessaires. Assurez-vous que le bouton ON/OFF est sur O (OFF), branchez le cordon d'alimentation, puis placez le bouton sur I (ON). Pour les câbles modulaires, correspondance des couleurs : noir sur noir, rouge sur rouge.

Que signifie la LED PowerGuard sur l'alimentation ?

La LED tricolore indique l'état : éteinte (pas de courant), orange (veille ou arrêt normal), vert (fonctionnement normal), rouge (dysfonctionnement, protection activée). En cas de rouge, vérifiez les courts-circuits ou la température.

Comment brancher les câbles modulaires correctement ?

Les connecteurs modulaires ont des repères de couleur : noir pour les sockets noirs (3.3V/5V/12V périphériques) et rouge pour les sockets rouges (12V GPU/CPU). Alignez les flèches blanches et insérez doucement. Pour débrancher, appuyez sur les deux crochets de sécurité et tirez.

Puis-je utiliser cette alimentation avec une carte mère ancienne équipée d'un slot ISA ?

Non, cette alimentation ne supporte pas les cartes mères avec slot ISA car elle ne fournit pas la tension -5V, qui a été retirée des spécifications Intel ATX12V v1.3.

Combien de connecteurs PCI-E sont fournis avec l'EGX1050EWT ?

L'alimentation inclut 4 connecteurs PCI-E 6+2-pin au total : 2 fixes sur les câbles indigènes et 2 supplémentaires via le câble modulaire EMC014. Cela permet d'alimenter jusqu'à 4 cartes graphiques.

Qu'est-ce que la fonction HeatGuard ?

La fonction HeatGuard fait continuer le ventilateur de l'alimentation pendant 30 à 60 secondes après l'extinction du système ou en mode veille ACPI S3/S4, afin de dissiper la chaleur résiduelle et prolonger la durée de vie des composants.

Que faire si l'alimentation ne démarre pas ?

Vérifiez d'abord que le bouton ON/OFF est sur I, que le cordon d'alimentation est branché et que la prise fonctionne. Si la LED reste éteinte, essayez un autre câble. Si la LED passe au rouge, il peut y avoir un court-circuit : inspectez les connexions et nettoyez le châssis. Si le problème persiste, contactez le SAV ENERMAX.

Quel onduleur recommandez-vous pour le modèle EGX1050EWT ?

ENERMAX suggère une capacité minimale d'onduleur de 1300W / 1900VA pour ce modèle. Si vous branchez d'autres périphériques (imprimante, moniteur), optez pour une capacité plus élevée.

Puis-je utiliser des câbles modulaires non certifiés ENERMAX ?

Non, utilisez uniquement les câbles modulaires certifiés ENERMAX fournis avec l'alimentation. Des câbles non compatibles pourraient endommager l'alimentation ou le système et annuler la garantie.

Comment nettoyer l'alimentation ENERMAX ?

Débranchez l'alimentation et utilisez un chiffon sec ou une bombe d'air comprimé pour nettoyer les grilles d'aération. Ne pas obstruer les entrées et sorties d'air. Évitez les liquides.

MODE D'EMPLOI SGALAXY EVO EGX1050EWT ENERMAX

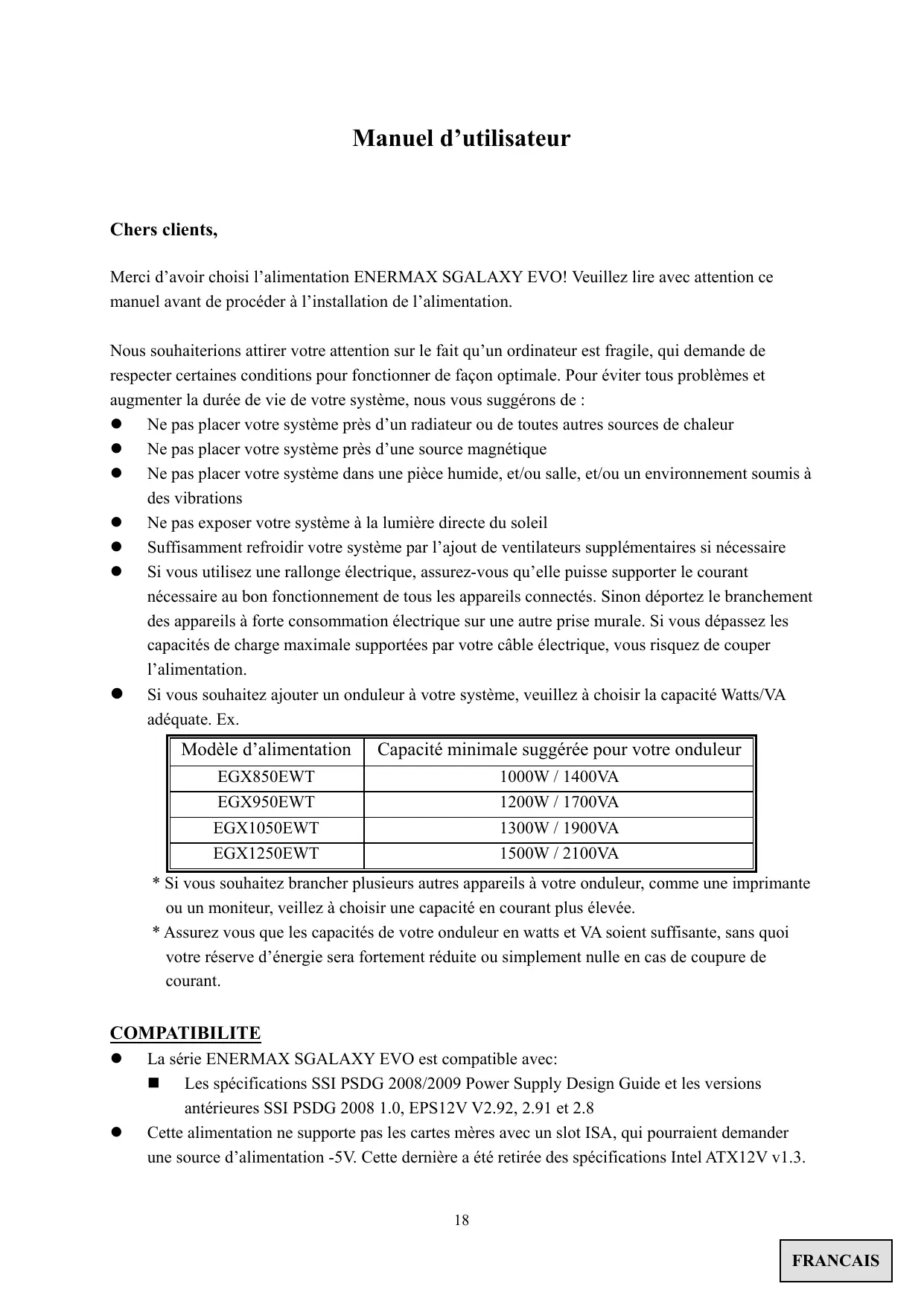

Manuel d'utilisateur

Merci d'avoir besoin l'alimentation ENERMAX SGALAXY EVO! Veuillez lire avec attention ce manuel avant de procéder à l'installation de l'alimentation.

Nous souhaiterions attirer votre attention sur le fait qu'un ordinateur est fragile, qui demande de respecter certaines conditions pour fonctionner de façon optimale. Pour éviter tous problèmes et augmenter la durée de vie de votre système, nous vous suggérons de :

• Ne pas placer votre système près d'un radiateur ou de toutes autres sources de chaleur
• Ne pas placer votre système après une source magnétique
• Ne pas placer votre système dans une pièce humide, et/ou sale, et/ou un environnement soumis à des vibrations
• Ne pas exposer votre système à la lumière directe du soleil
• Suffisamment refroidir votre système par l'ajout de ventilateurs supplémentaires si nécessaire
• Si vous utilisez une rallonge électrique, assurez-vous qu'elle puisse supporter le courant nécessaire au bon fonctionnement de tous les appareils connectés. Sinon déportez le branchement des appareils à forte consommation électrique sur une autre prise murale. Si vous dépassez les capacités de charge maximale supportées par votre câble électrique, vous risquez de couper l'alimentation.
• Si vous souhaitez ajouter un onduleur à votre système, veuillez à désirer la capacité Watts/VA ajustée. Ex.

Modèle d'alimentation	Capacité minimale sugérée pour votre onduleur
EGX850EWT	1000W / 1400VA
EGX950EWT	1200W / 1700VA
EGX1050EWT	1300W / 1900VA
EGX1250EWT	1500W / 2100VA

• Si vous souhaitez brancher plusieurs autres appareils à votre onduleur, comme une imprimante ou un moniteur, veillez à choisir une capacité en courant plus élevé.
• Assurez-vous que les capacités de votre onduleur en watts et VA seront suffisantes

Compatibilite

La série ENERMAX SGALAXY EVO est compatible avec:

Les spécifications SSI PSDG 2008/2009 Power Supply Design Guide et les versions antérieures SSI PSDG 2008 1.0, EPS12V V2.92, 2.91 et 2.8

• Cette alimentation ne supporte pas les cartes mères avec un slot ISA, qui pourrait demander une source d'alimentation -5V. Cette dernière a été retirée des spécifications Intel ATX12V v1.3.

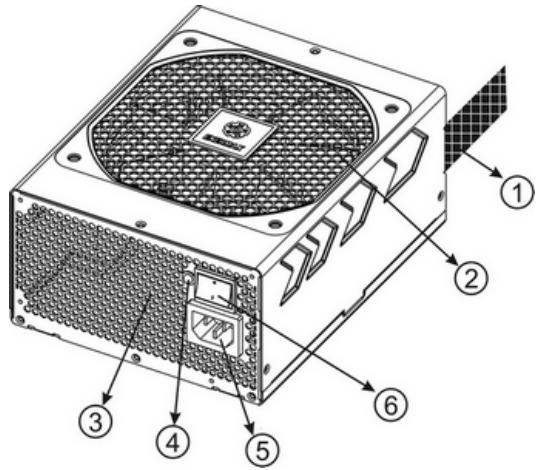

Elements pratiques

① Cable de sortie: Veuillez vérifier les section "Cables & Connecteurs". ② Ventilateur de 13.5cm^# 1 ③ Ventilation en Nid d'abeille #1 ④ LED PowerGuard ⑤ Connecteur AC#2 (6) Bouton ON/OFF: (I=ON, O=OFF). ^2

1 Pour assurer un refroidissement optimal de votre système, veillez à ne pas obstruer les entrées et sorties d'air de l'alimentation.

Cette alimentation intègre la fonction HeatGuard. Lorsque le système est éteint, ou bien en mode veille ACPI S3/S4, le ventilateur de l'alimentation continue à dissiper la chaleur de votre système pendant 30 à 60 secondes, et prolonge la durée de vie du système.

CABLES & Connecteurs

Tous les connecteurs sont étudiés pour éviter une mauvaise insertion. Si vous ne parvenez pas à insérer facilement un cable dans un connecteur, veuillez vérifier son sens d'insertion. Ne pas forcer ou modifier les connecteurs. Cela pourrait endommager votre système ou l'alimentation. La garantie sera annulée.

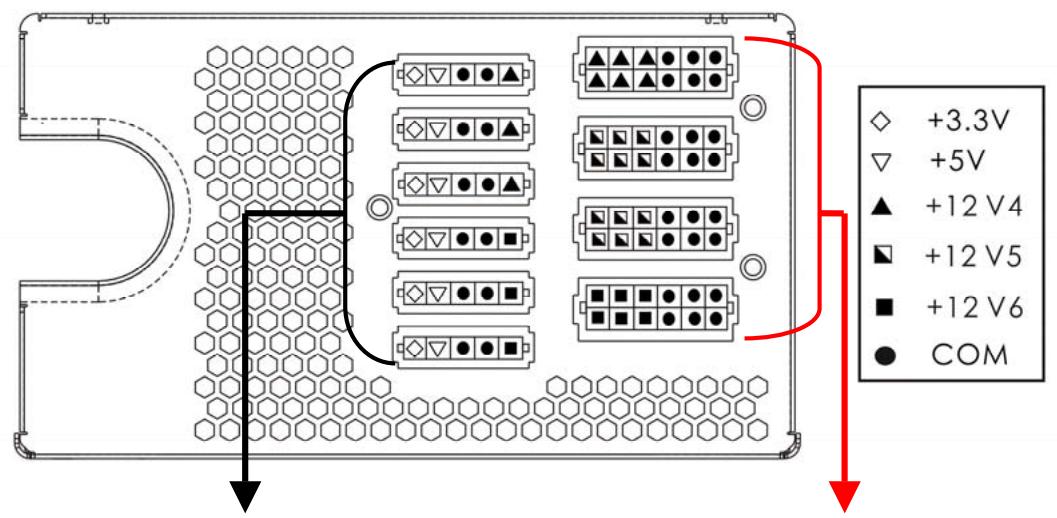

Veuillez suivre les instructions ci-dessous pour le branchement des câbles modulaires.

Sockets NOIR 5P (p=broche)

Les sockets noirs fournissant aux câbles modulaires du 3.3V/5V/12V pour les disques durs et autres périphériques.

Sockets ROUGES 12P (p=broche)

Les sockets rouges fournissant du 12V aux câbles modulaires pour les cartes graphiques, CPU et mémoire.

	24P Carte Mère Câble indigène, courant 12V distribué par 12V1 Pour la nouvelle génération de cartes mères serveur et stations de travail ATX/EEB/CEB
	8P CPU +12V Câble indigène, courant 12V distribué par 12V1 & V2 Pour les serveurs et stations de travail multi-CPU et certaines mono CPU.
	4+4P (8P) CPU +12V, en mode combiné Câble indigène, courant 12V distribué par 12V1 & V2 La configuration 8-pins supporte les serveurs et stations de travail multi-CPU et certaines mono CPU.
	4+4P (8P) CPU +12V, en mode séparé Câble indigène, courant 12V distribué par 12V1 & V2 La configuration 4-pins supporte les systèmes mono CPU. Certaines stations de travail ou serveurs multi-CPU pourraient avoir besoin de ce connecteur 4-pins 12V supplémentaire. Veuillez utiliser le connecteur marqué“12V”.
	6+2P (8P) PCI Express, en mode combiné Câble indigène, courant 12V distribué par 12V3 La configuration 8-pins supporte les dernières cartes graphiques PCI-E.
	6+2P (8P) PCI Express, en mode séparé / 6P PCI Express Câble indigène, courant 12V distribué par 12V3 La configuration 6-pins supporte la plupart des cartes graphiques PCI-E.
	SATA #1 Pour les disques durs/ lecteurs optique SATA/SAS.
	4P Molex #2 Pour les disques durs/ lecteur optique IDE/SCSI/SAS ou quelques cartes graphiques AGP.
	FDD Pour lecteur de disquette
	FM (Monitoring ventilateur) #3 Pour détector la vitesse de rotation du ventilateur 13.5 cm. Vitesse du ventilateur:800-1800RPM (±10%).

1 Certains disques durs SATA peuvent accepter une alimentation SATA ou 4P molex. utiliser l'un des deux connecteurs, et JAMAIS les deux en même temps.

3 La plupart des cartes mères offrent entre 2 et 4 sockets 3-pins pour alimenter le ventilateur, mais seulement un ou deux peuvent supporter le signal RPM du ventilateur. Si votre BIOS ou votre logiciel de monitoring ne parvient pas à dire la vitesse de rotation de votre ventilateur, changez simplement le connecteur à l'autre socket.

CABLES modulaires fournis

Utiliser uniquement les câbles modulaires certifiés par ENERMAX et fournis avec l'alimentation. Les autres câbles pourraient ne pas être compatibles et pourraient endommager votre alimentation, votre système, et annuler la garantie.

EMC012: 3 x 4P Molex (IDE/SCSI) drives Câble modulaire pour lecteur et autres périphériques IDE/SCSI./SAS

EMC013: 3 x 4P Molex (IDE/SCSI) drives & 1 X FDD connector Câble modulaire pour lecteur et autres périphériques IDE/SCSI/SAS, plus connecteur d'alimentation pour 1 FDD.

EMC014: 2 x 6+2P (8P) PCI-E 2.0 Câble modulaire pour 1 ou 2 cartes graphiques nécessitant des connecteurs PCI-E 6P ou 8P.

EMC017: 4 x SATA drives Câble modulaire pour lecteurs SATA/SAS comme les disques durs et lecteurs optiques.

EMC018: 8P & 4P +12V CPU/RAM power (optionnel) Câble modulaire pour les stations de travail et serveurs intégrant plus de 4 CPUs et 16 RAMs.

Les câbles modulaires fournis sont différents suivant les modèles et les pays. ■ Nous proposons des câbles optionnels. Pour les découvrir, visitez www.enermax.com

À l'intention des intégrateurs : Si votre configuration nécessite des câbles modulaires spéciaux, veuillez contacter votre représentant commercial Enermax.

Brancher / debrancher un cable modulaire

	Brancher un cable modulaire à l'alimentation Le connecteur 5P / 12P des cables modulairesporte une flèche: Proçédez ainsi pour connecter un cable: 1. Connecteur noir sur socket noir, et rouge avec rouge. 2. Les flèches blanches se rencontres. 3. Ainsi la connexion est possible.
	Débrancher un cable modulaire de l'alimentation Les connecteurs 5P / 12P des cables modulaires ont deux crochets de sutureté qui s'accrochant au socket de l'alimentation. Pour-retirer le cable, appuyez sur les deux crochets et tirer doucement.

Demarrer votre systeme

Avant de démarrer votre système, veuillez vérifier les points suivants:

1. Le connecteur d'alimentation principal est correctement branché (24P).
2. Le connecteur CPU +12V (4P ou 8P), et/ou le connecteur 4P Molex (si nécessaire) sont correctement branchés.
3. Tous les autres connecteurs nécessaires sont correctement branchés.
4. Le cordon d'alimentation doit être connecté à la prise électrique murale et à l'alimentation.
5. Fermer le boîtier de votre système.
6. Placer le bouton ON/OFF de l'alimentation sur la position 'ON' et votre système est prêt à démarrer.

Protection, precaution et securite

Cette alimentation intègre la fonction PowerGuard et SafeGuard. Avec la LED tricolore, vous pourrez facilement interpréter les messages en cas de problèmes. Lors de dysfonctionnements importants, l'alimentation s'éteint automatiquement pour prévenir le risque d'endommagement de votre système.

LED	Bouton ON/OFF	Informations & procédures
Eteinte	OFF	* Pas de courant - Placer le bouton ON/FF sur la position ON.
Eteinte	ON	* Pas de courant ou dysfonctionnement de l'alimentation - Vérifier si le cable d'alimentation est correctement branché dans la prise murale et sur l'alimentation elle-même. Si la LED ne passée toujours pas à l'orange, contacter le service après-vente ENERMAX.
Orange	ON	Etat normal et système en mode veille ou arrêt.
Vert	ON	Etat normal et système en fonctionnement.
Rouge	ON	* Dysfonctionnement système, protection des circuits activée. Si lorsque vous appuyer sur le bouton ON/OFF l'alimentation refuse de démarrer, et que la LED passé de l'orange au rouge: - La protection court-circuit est activée. - Vérifier toutes les connexions et nettoyez le châssis de tous objets pouvant créé un court-circuit. Si pendant son utilisation, l'alimentation s'éteint soudaientement - Touchez l'alimentation pour sentir sa température. Si le métal est chaud, laissez refroidir le système puis redémarrer le puis vérifier si tous les ventilateurs fonctionnement correctement. Si ce n'est pas le cas, replacer les.- Si le problème recommence, vérifier de nouveaux les connecteurs, et redistribuer différément les lecteurs sur le rail 12V.

Si vous avez des questions, merci de contacter ENERMAX ou l'un de ses agents à travers le monde.

Les informations contenues dans ce document peuvent être soumises à des modifications sans préavis. 2008 ENERMAX Technology Corporation. All rights reserved. Toute reproduction, par quelque manière que ce soit, est strictement interdite sans l'autorisation écrite de ENERMAX.
