Vi siamo grati per avere scelto quello ALIMENTATORE ENERMAX SGALAXY EVO! Prima di installarlo, leggete attendamente quello manuale e seguite le sue istruzioni.

Desideriamo attirare la vostraattenzione sul fatto che un computer richiede delle condizioni di lavoro molto specifiche per darvi il meglio e non guastarsi. Onde evitare guasti e augmentare la durata delsystema, moi vi consigliamo:

Di NON posizionare ilsystema vicino a un radiatore o ad altri dispositivo che produce calore
Di NON posizionare ilsystema vicino a un dispositivo magnetico
- Di NON tenere ilsystema in un ambiente umido o polveroso e/o con vibrazioni
Di NON esporre il sistema ai raggi diretti del sole
- Di raffreddare a sufficienta ilsystema con delle ventole supplementari
- Se usate delle prolunghe AC, assicuratevi che siano in grado di supportare il carico massimo di consumo di corrente di tutti gli apparetti collegati, altrimenti ridistribuente le altre apparettiature con alto consumo di corrente come stampanti laser o monitor, su altre prese AC a muro. Superando in excesso la capacité di carico della prolunga, lavorante si attiva il teleruttore e si spegne la corrente.
- Se volete aggiangere dei gruppi di continuita' (UPS: Uninterruptible Power Supply) al vostrosistema, scegliete degli UPS con adeguata capacità di Watts/VA. Per es.

Modello di PSU	Capacità minima di corrente consigliata per gli UPS (Basata sul efficienza e PFC con il rispettivo carico)
EGX850EWT	1000W / 1400VA
EGX950EWT	1200W / 1700VA
EGX1050EWT	1300W / 1900VA
EGX1250EWT	1500W / 2100VA

• Se intendete aggiungere un altro apparecchio alimentato dallo stesso UPS, quale un monitor o stampante, usate un UPS di capacité superiore in base al consumo di corrente stimato per tutti i dispositivi collegati.

• Non sbagliatevi a considerare la capacité VA come Watts, o ad usare un UPS con corrente non sufficiente. Questo avrebbe come risultato una durata minore della batteria dell'UPS oppure l'incapacità ad alimentare ilsystema nella modalità batteria.

COMPATIBILITA

La série ENERMAX SGALAXY EVO è conforme a:

• Specifiche SSI PSDG 2008/2009 e compatibile verso il basso con SSI PSDG 2008 1.0, EPS12V V2.92, 2.91 e 2.8

• Questo PSU non supporta MB con lo slot di espansione ISA, che potrebbe richiedere la corrente -5V. -5V è stato molto delle specificazioni di Intel ATX12V v1.3 in poi.

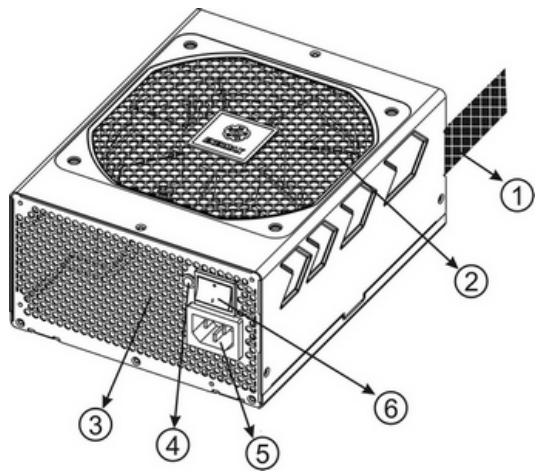

NOME DELLE PARTI

① Cavo di output: Consultare la sezione "Cavi e connettori".
(2) Ventola da 13.5 ~cm .
③ Condotto espulsione aria calda (struttura a nido d'ape). ^# 1
④ LED PowerGuard
⑤ Entrata AC #2
⑥ Interru tture ON/OFF: (I=ON, O=OFF). #2

1 Per garantire un miglior raffreddamento del sistema, non ostruire la ventola dell' alimentatore o il condotto per l'espulsione dell' aria caldaippo sul retro

Questo alimentatore implementa la funzione HeatGuard : quando ilsystema viene spento, o entrata modalità sleep ACPI S3/S4, la ventola continua a dissipare calore per 30 60 secondi allungandoosi la vita delsystema.

2 Durante l'assemblaggio o la manutenzione delsystema, rimuovere SEMPRE il cavo AC alla presa AC, e aspettare che il LED di PowerGuard si spenga. Solo alla si potrè operare sulle apparecchiature in totale sicurezza.

CAVI E CONNECTORI

Tutti i connettori sono stati progettati per impedirne l'insertimento errato. Se non fosse possibile inseire con facilità un connettore, controllate se il suo orientamento è corretto. Non cercate di inserirlo a forza o di modificare i connettori: quello potrebbe danneggiare l'alimentatore ed i componenti delsystema,或者其他 invalidate la garanzia.

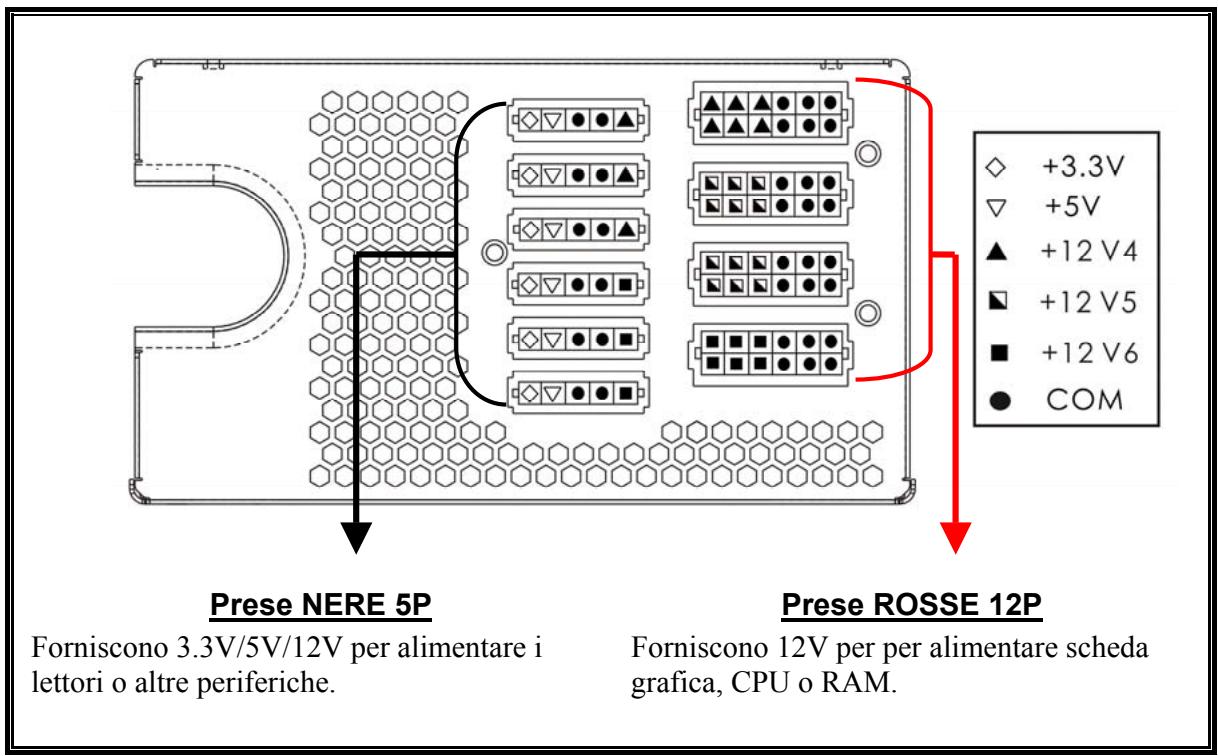

Il seguente grafico illustra il layout delle prese modulari e la distribuzione delle linee.

	Scheda madre 24P Cavo nativeo,linea 12V alimentata da 12V1 Per le nuove generazioni MB:ATX/EEB/CEB.
	8P CPU +12V Cavo nativeo,linea 12V alimentata da 12V1 & V2 Per server/workstation multi-CPU e sistemi a CPU singola.
	4+4P (8P) CPU +12V, in modalità combinata Cavo nativeo,linea 12V alimentata da 12V1 & V2 Per server/workstation multi-CPU e sistemi a CPU singola
	4+4P (8P) CPU +12V, in modalità separata Cavo nativeo,linea 12V alimentata da 12V1 & V2 Per server/workstation multi-CPU e sistemi a CPU singola Usare il connettore con il segno “12V”.
	6+2P (8P) PCI Express, in modalità combinata Cavo nativeo,linea 12V alimentata da 12V3 La configurazione a 8-pin supporta quale schede grafiche di ultima generatione, che richiedono il connettore PCI-E a 8 pin.
	6+2P (8P) PCI Express, in modalità separata / 6P PCI Express Cavo nativeo,linea 12V alimentata da 12V3 La configurazione a 6-pin supporta quale schede grafiche ad elevata prestazione che richiedono il connettore PCI-E a 6 pin.
	SATA #1 Per ilettori SATA/SAS.
	4P Molex #2 Per ilettori IDE/SCSI/SAS o per alcuni modelli di schede grafiche AGP
	FDD Perlettori floppy o schede add-on.
	FM (FAN RPM MONITOR) #3 Per il risconto RPM della ventola 13.5cm. Velocità ventola: 800-1800RPM (±10%).

1 Certilettori SATA accettano il connettore SATA o Molex 4P. Usare l'uno o l'alto connettore per alimentare il driver, MA NON TUTTI E DUE! Controllare il manuale dellettore per i dettagli.
2 Se la vostra MB supporta più il connettore a 24-pin della Scheda Madre, non avete probabilitmente bisogno di aggiungere ancH e il connettore Molex 4P.Per i dettagli consultare il manuale della MB.
3 Molte MB offrono 2 4 prese per le ventole a 3-pin, ma solo alcune consentono di monitorare il value di RPM . Se si collega il connettore FM del PSU sulla MB, ma ne il BIOS ne il software di controlio delsystema possono leggere gli RPM della ventola del PSU, spostate il connettore FM del PSU su un'altra presa.

CAVI MODULARI IN DOTAZIONE

Usare SOLO cavi modulari ENERMAX forniti in dotazione con l'alimentatore ENERMAX. Cavi di terzi potrebbero non essere compatibili e potrebbero causare un danno al vostro PSU e/o alsystema: l'uso di cavi di terme parti renderà nulla la garanzia del PSU.

EMC012: 3 x 4P Molex (IDE/SCSI) Cavo modulare perlettori IDE/SCSI/SAS ed altre periferiche.

EMC013: 3 x 4P Molex (IDE/SCSI) e 1 X connettore FDD Cavo modulare perlettori IDE/SCSI/SAS e periferiche, più 1 connettore di corrente FDD.

EMC014: 2 x 6+2P (8P) PCI-E 2.0 Cavo modulare per 1 o 2 schede grafiche PCI Express, che richiedono il connettore PCI-E 6P o 8P.

EMC017: 4 SATA Cavo modulare perlettori SATA/SAS come ODD e HDD.

EMC018: 8P & 4P +12V CPU/RAM (opzionale) Cavo modulare per supportare server/workstation speciali con più di 4 CPU e 16 GB RAM.

I cavi modulari in dotazione potrebbero presentare differenze a seconda del modello e del luogo di commercializzazione
Ulteriori cavi opzionali sono disponibili per la vendita all'indirizzo: www.enermax.com

Note: Se il vosto ristema richiede un particolare cavo modulare per la sua configurazione, contattate l'assistenza tecnica di ENERMAX.

- COME ATTACCARE/ STACCARE I CAVI MODULARI

Attacco dei cavi modulari al PSU Il connettore da 5-pin / 12-pin sul cavo modulare e la presa modulare del PSU ha un segno di freccia. È extremamente facile effettuire il collegamento corretto: 1. Connettore nero alla presa nera, lo stesso dicasi per il connettore rosso. 2. Le punte della freccia deve corrisponde.

Come staccare i cavi modulari dal PSU Il connettore da 5-pin / 12-pin sul cavo modulare ha due ganci per agganciarsi con le prese modulari del PSU. Quando si stacca la spina del cavo modulare dal PSU, premere i due ganci insieme ed estrarre delicatamente il cavo.

Prima di accendere ilsystema controllare che:

1. Il connettore principale della corrente (24 pin) sua adeguatamente collegato.
2. Il connettore di corrente CPU +12V (configurazione 4 o 8 pin), e/o un connettore Molex 4P (se richiesto da MB) sua adeguatamente collegato.
3. Tutti gli altri connettori necessari siano adeguatamente collegati.
4. Il cavo AC sua adeguatamente collegato alla presa a muro e alla presa di entrata AC del PSU.
5. Chidere il telaio delsystema.
6. Accendere il PSU girando l'interruttore ON/OFF su "ON", e il sistema è primo.

PROTEZIONE, SICUREZZA E AFFIDABILITÀ

Questo PSU vanta la funzione PowerGuard e SafeGuard per monitorare lo stesso PSU. Con il LED a tre colori, vi indica lo stato attuale del PSU. In caso di situazioni anomale, il gruppo alimentazione si spegne automaticamente per evitare possibili danni a se stesso eagli altri componenti delsystema.

Indicazione PowerGuard

LED	Interruttore ON/OFF	Informazioni e Che casafare
OFF	OFF	*Nessun input AC - Girare l'interruttore I/O sulla posizione ON.
OFF	ON	*Nessun input AC o cattivo funzionamento del PSU - Controllare se il cavo AC è saldamente inserto nella presa a muro e nella presa di entrata AC. Se il LED anymore non diventa di colore arancione, - Contattare il centro assistenza della ENERMAX
Orange	ON	PSU normale eSYSTEMA nella modalità standby/ sleep
Green	ON	PSU normale eSYSTEMA in operazione
Red	ON	*Situazione anomala, attivato circuito di protezione. Se premete il pulsante di accensione delsystema ed il PSU non si accende, il LED da arancione diverta roso: - Attivata protezione da certo circuito. - Controllare se tutti i connettori sono inserti in modo corretto ed evitare la caduta accidentale di oggetti che potrebbero mandare in certo un dispositivo/terminale. Se durante l'utilizzo delsystema il PSU si spegne improvisamente: - Toccare la scocca del PSU per vedere se scotta. Se si, aspettare che si raffreddi e riavviare il systema e controllare se tutte le ventole ,compresaQLLel PSU, funzionano. Se necessario, aggiungere o sostuire una ventilata alsystema. - Se si ripete la stessa situazione, controllare di nuovo se tutti i connettori sono ben collegati alsystema, o ridistribuire la corrente di certilettori/PCI-E a un connettore diverso della linea 12V.

Se avete domande o avete bisogno di supporto, contattate il vostro rivenditore o il centro assistenza della filiale ENERMAX

©2008 ENERMAX Technology Corporation. Tutti i diritti riservati. Le specificazioni sono soggette a cambiamentienza preavviso. Il prodotto reale e gli accessori potrebbero essere diversi dalle illustrazioni. Possibili omissionsi ed errori di stampa. Il contento della spedizione potrebbe essere diverso secondo i diversi paesi o zone. Certi marchi possono essere rivendicati come proprietà di altri. è severamente proibita la riproduzione in qualsiasi manierazza il permesso scritto di ENERMAX.
