LUBA - Poêle à bois AUSTRO FLAMM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Poêle à bois
Marque	AUSTRO FLAMM
Modèle	LUBA
Hauteur	1103 mm
Largeur	530 mm
Profondeur	530 mm
Poids	170 kg
Diamètre du carneau	130 mm
Puissance nominale (DIN)	6 kW
Puissance maximale	8 kW
Puissance minimale	3,5 kW
Volume chauffé (selon isolation)	60 - 120 m³
Combustibles autorisés	Bois naturel sec (humidité < 15 %), briquettes de bois ou de lignite
Quantité maximale de combustible	1,3 kg de bois ou 1 kg de briquettes
Température des gaz de combustion (nominale)	285 °C
Débit des gaz de combustion (nominal)	8,5 g/s
Pression d'extraction minimale (nominale)	0,12 mbar
Pression d'extraction minimale (0,8x nominale)	0,08 mbar
Distance de sécurité avant (objets inflammables)	800 mm
Distance de sécurité côtés (objets inflammables)	250 mm
Distance de sécurité avant (objets ininflammables)	400 mm
Distance de sécurité côtés (objets ininflammables)	200 mm
Entretien de la vitre	Produit spécial type Thermohit
Entretien des parties laquées	Chiffon humide
Entretien des surfaces inox	Produits spéciaux pour inox
Garantie (acier et fonte)	2 ans
Pièces d'usure (hors garantie)	Céramique réfractaire, joints, grille de fond, vitre
Référence vitre de porte	712702
Référence joint plat 8x2 mm	710096
Référence joint rond creux 6 mm	718183
Référence joint rond fibre de verre d=14 mm	714223
Accessoires disponibles	Plaque de fond verre ou métal, système Heat Memory
Produit d'entretien recommandé	Nettoyant pour vitres (réf. 640070), vernis (réf. 650002)

FOIRE AUX QUESTIONS - LUBA AUSTRO FLAMM

Quels combustibles sont autorisés dans le poêle LUBA ?

Le poêle accepte le bois naturel sec (humidité < 15 %), les briquettes de bois ou de lignite. N'utilisez pas de bois traité ou humide.

Quelle est la quantité maximale de combustible à charger ?

Ne dépassez pas 1,3 kg de bois ou 1 kg de briquettes par charge pour éviter une surchauffe.

Comment allumer correctement le poêle ?

Ouvrez les arrivées d'air primaire et secondaire au maximum. Placez du papier non enduit, des copeaux et 1-2 bûches. Allumez le papier et fermez la porte. Dès que les copeaux brûlent, fermez l'air primaire. Réglez la puissance avec l'air secondaire.

Quelles sont les distances de sécurité à respecter ?

Devant des objets inflammables : 800 mm sur l'avant, 250 mm sur les côtés. Pour des objets ininflammables : 400 mm devant, 200 mm sur les côtés.

Que faire lors de la première mise en service ?

Faites chauffer le poêle fortement pendant au moins 1h30. Le vernis peut dégager des vapeurs, donc aérez la pièce. Répétez plusieurs fois jusqu'à ce que l'odeur disparaisse.

Comment entretenir la vitre du poêle ?

Utilisez un produit spécifique comme Thermohit ou le nettoyant pour vitres AUSTRO FLAMM (réf. 640070). N'utilisez pas de produits abrasifs.

Quelles pièces détachées sont disponibles ?

Vous pouvez commander des joints (réf. 710096, 718183, 714223), des céramiques réfractaires (différentes références), une vitre de porte (réf. 712702) et des accessoires comme le système Heat Memory.

Quelle est la garantie du poêle LUBA ?

Les éléments en acier et fonte sont garantis 2 ans à compter du premier achat. Les pièces d'usure (céramiques, joints, grille, vitre) ne sont pas couvertes.

Peut-on raccorder le poêle à une cheminée existante ?

Oui, sous réserve que les dimensions de la cheminée le permettent (selon DIN 4705 Partie 3). Faites appel à un professionnel pour l'installation.

Comment nettoyer les surfaces laquées et inox ?

Les parties laquées se nettoient avec un chiffon humide. Pour l'inox, utilisez des produits spécifiques pour ce matériau.

MODE D'EMPLOI LUBA AUSTRO FLAMM

Coulisseau d'entrée d'air secondaire.

Coulisseau d'entrée d'air primaire

Le poêle de type 1 peut être raccordé à une cheminée déjà occupée par d'autres poêles ou cuisinières à combustibles solides et liquides, à condition toutefois que les dimensions de la cheminée selon la norme DIN 4705 Partie 3 l'autorisent.

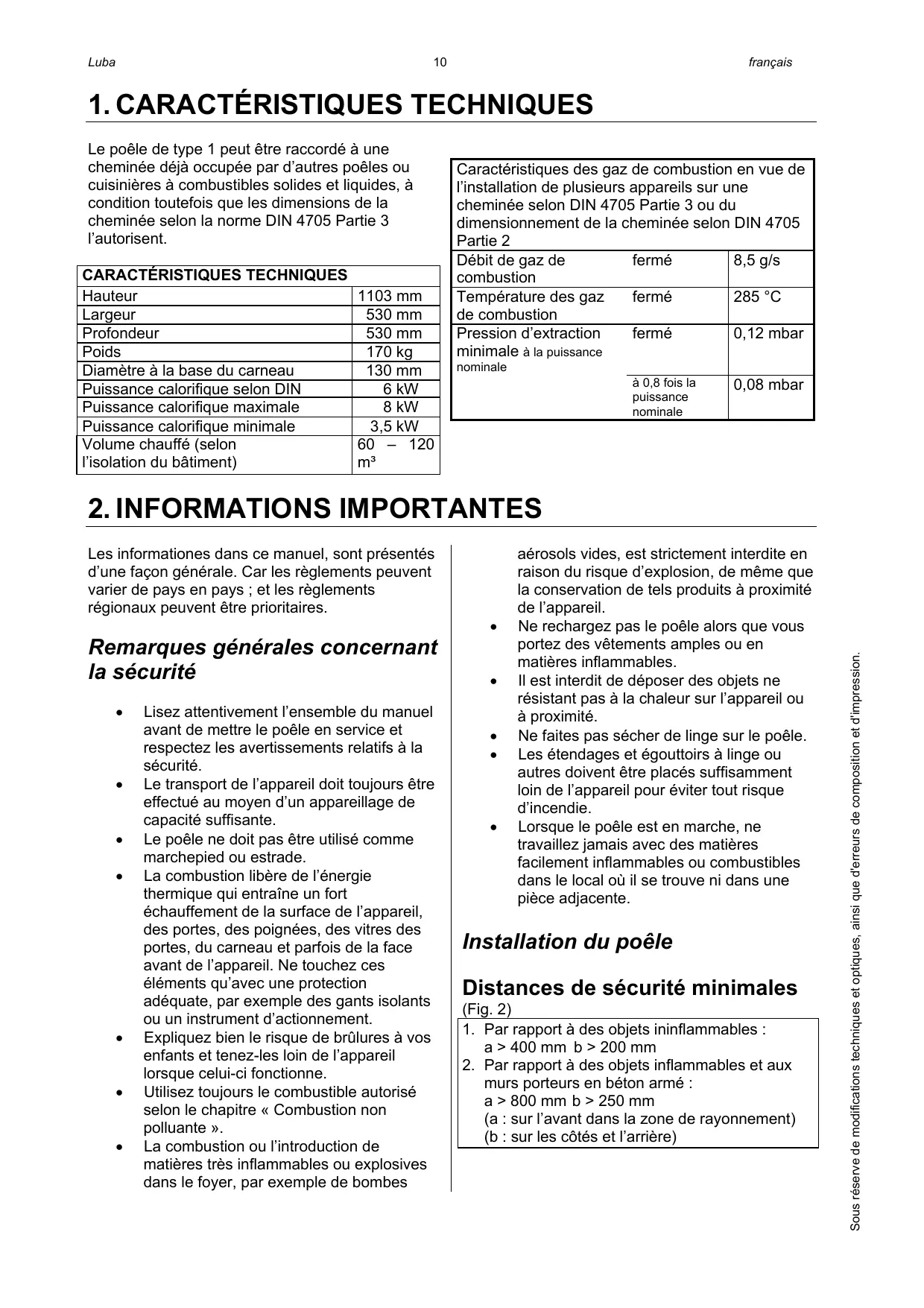

CHARACTERISTIQUES TECHNIQUES
Hauteur	1103 mm
Largeur	530 mm
Profondeur	530 mm
Poids	170 kg
Diamètre à la base du carneau	130 mm
Puisance calorifique selon DIN	6 kW
Puisance calorifique maximale	8 kW
Puisance calorifique minimale	3,5 kW
Volume chauffé (selon l'isolation du bâtiment)	60 - 120 m³

Caracteristiques des gaz de combustion en vue de l'installation de plusieurs appareils sur une cheminée selon DIN 4705 Partie 3 ou du dimensionnement de la cheminée selon DIN 4705 Partie 2
Débit de gaz de combustion	fermé	8,5 g/s
Température des gaz de combustion	fermé	285 °C
Pression d'extraction minimale à la puissance nominale	fermé	0,12 mbar
	à 0,8 fois la puissance nominale	0,08 mbar

2. Informations importantes

Les informations dans ce manuel sont présentées d'une façon générale. Car les règlements peuvent varier de pays en pays ; et les règlements régionaux peuvent être prioritaires.

Remarques générales concernant la sécurité

• Lisez attentivement l'ensemble du manuel avant de mettre le poèle en service et respectez les avertissements relatifs à la sécurité.
• Le transport de l'appareil doit toujours être effectué au moyen d'un appareillage de capacité suffisante.
• Le poèle ne doit pas être utilisé comme marchepied ou estrade. La combustion libre de l'énergie thermique qui entraîne un fort échauffement de la surface de l'appareil, des portes, des poignées, des vitres des portes, du carreau et parfois de la face avant de l'appareil. Ne touchez ces éléments qu'avec une protection adaptée, par exemple des gants isolants ou un instrument d'actionnement.
• Expliquez bien le risque de brûlures à vos enfants et tenez-les loin de l'appareil lorsque celui-ci fonctionne. Utilisez toujours le combustible autorisé selon le chapitre « Combustion non polluante »
• La combustion ou l'introduction de matières très inflammables ou explosives dans le foyer, par exemple de bombes

Aérosols vides, est strictement interdite en raison du risque d'explosion, de même que la conservation de tels produits à proximité de l'appareil.

• Ne rechargez pas le poèle alors que vous portez des vêtements amples ou en matières inflammables. Il est interdit de déposer des objets ne résistant pas à la chaleur sur l'appareil ou à proximité.
• Ne faites pas sécher de linge sur le poèle.
• Les étendages et égouttoirs à linge ou autres doivent être placés suffisamment loin de l'appareil pour éviter tout risque d'incendie.
• Lorsque le poêle est en marche, ne travaillez jamais avec des matières facilement inflammables ou combustibles dans le local où il se trouve ni dans une pièce adjacente.

Distances de sécurité minimales

(Fig. 2)

1. Par rapport à des objets ininflammables : a > 400 mm b > 200 mm

2. Par rapport à des objets inflammables et aux murs porteurs en béton armé : a > 800 mm b > 250 mm (a : sur l'avant dans la zone de rayonnement) (b : sur les côtes et l'arrête)

Attention: le local dans lequel vous installez le poèle doit être pourvu au minimum d'une porte ou d'une fenêtre donnant à l'extérieur, ou communiquer avec une autre pièce donnant à l'extérieur.

Capacité portante du sol

Avant d'installer l'appareil, vérifie si le sol pourrait en supporter le poids.

Raccordement du carreau

Pour votre sécurité, des consignes strictes doivent être respectées pour le raccordement des carreaux à la cheminée. Notre installateur professionnel connaît bien ces règles. Il faut donc impérativement confier à ce professionnel le raccordement du carreau.

Première mise en service

Votre poèle a été peint avec un vernis spécial non pollutant. Cet enduit est encore mou lors de la livraison. Il ne durcit que lors de la première mise en service. En attendant, ne touchez pas la surface peinte. Laissez le poèle chauffer fortement pendant au moins 1 heure 1/2. Le vernis peut dégager des vapeurs visibles pendant qu'il durcit. Il faut donc ouvrir une fenêtre avant la première mise en service, afin d'évacuer rapidement ces vapeurs.

ATTENTION: Il faut faire chauffer plusieurs fois votre poèle pour qu'il ne sente plus que l'odeur habituelle du bois qui brûle.

Combustibles autorisés

Bois naturel sec et bien conservé, briquettes de bois ou de lignite.

Quantité maximale de combustible

Au maximum 1,3 kg de bois ou 1 kg de briquettes de bois. N'utilisez pas plus de combustible, sous peine de provoquer une surchauffe qui endommagera le poêle.

Combustion non polluante

Le bois doit être sec (humidité relative < 15 %) et non traité. Il doit être utilisé en quantité ajustée pour obtenir une combustion propre et dégageant peu d'émissions.

Pour bien faire du feu

Préparez tout ce dont vous avez besoin pour allumer le poêle : copeaux de bois tendre, allume-feu, papier non enduit, bois de chauffage. La

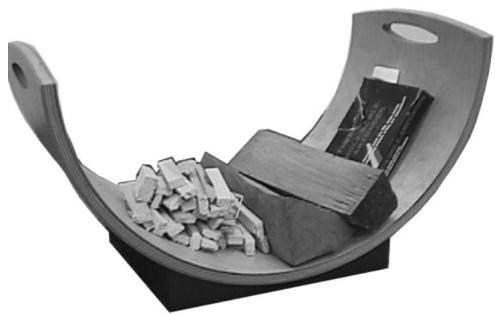

Figure 3 indique la bonne quantité de matériaux à disposer dans le foyer. Fig. 3: Matériaux combustibles

Ouvrez au maximum les arrivées d'air primaires et secondaires, en déplaçant les deux coulisseaux (voir la Figure 2).

Ouvrez la porte du poèle.

Déposez du papier (non enduit) sur le fond du foyer.

Déposez par-dessus une poignée de copeaux puis 1 ou 2 bûches.

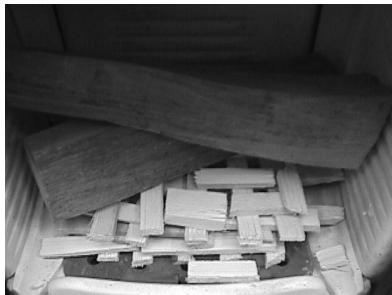

Fig. 4 : Allumage

Allumez le papier.

Fermez la porte du foyer.

Dès que les copeaux brûlent bien, fermez le coulissement d'entrée d'air primaire.

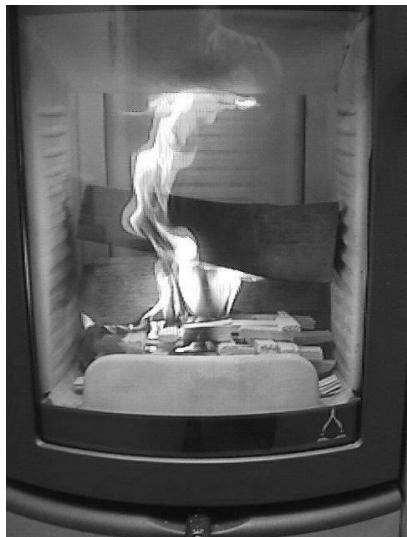

Fig. 5: Fermeture du coulissement d'entrée d'air primaire

Dès que les buches brûlent bien, réglez la puissance de chauffage avec le coulissement d'entrée d'air secondaire (position maximale du coulissement = puissance maximale).

Pour recharger le poèle, suivez la même série que pour l'allumage : ouvrez les coulisseaux d'entrée d'air primaire puis d'entrée d'air secondaire, ouvrez prudemment la porte du poèle, ajoutez du bois et refermez la porte. Attendez que le bois ajouté s'enflamme, puis refermez le coulisseau d'entrée d'air primaire. Réglez la puissance de chauffage avec le coulisseau d'entrée d'air secondaire.

4. Principales PIECES détachées

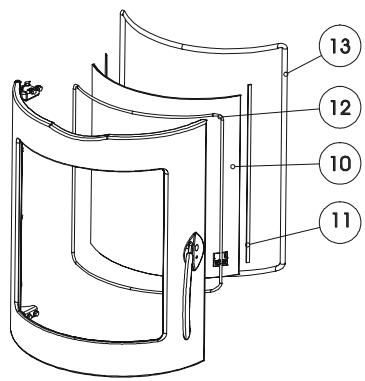

Joints

Désignation	N° sur schéma	Réf. article
Joint plat 8 x 2 mm	11	710096
Joint rond creux 6 mm	12	718183
Joint rond fibre de verre d=14 mm	13	714223

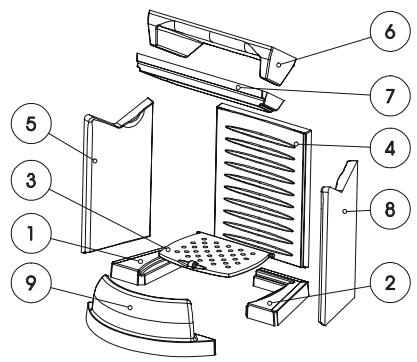

Céramique réfractaire

Désignation	N° sur schéma	Réf. article
Keramott en bas à gauche	1	712732
Keramott en bas à droit	2	712731
Grille en bas	3	716408
Keramott au centre	4	712729
Keramott côte gauche	5	712736
Keramott côte droit	8	712730
Keramott déflecteur arrière	6	712735
Keramott déflecteur avant	7	712734
Keramott pare-bùche	9	712733

Autres

Désignation	N° sur schéma	Réf. article
Vitre du porte Luba	10	712702
Vernis pour poële	--	650002
Allume-feu bois et charbon	--	640067
Nettoyant pour vitres 0,5 l	--	640070

Numérotation des céramiques réfractaires = instructions de montage

Accessoires

Vous trouverez chez votre revendeur spécialisé des plaques de fond en verre ou en métal, des instruments de cheminée, des produits d'entretien et le système de stockage de chaleur Heat Memory.

IMPORTANT: Les pièces défectueuses doivent toujours être remplacées par votre revendeur spécialisé, afin que le poèle reste en bon état de marche.

Entretien

Pour le nettoyage de la vitre, utilisez un produit pour vitre comme "Thermohit". Les parties laquées doivent être nettoyées uniquement avec un chiffon (éventuellement humide). Utilisez pour les surfaces en inox, des produits spéciaux prévus pour ce revêtement.

Modèle / Name of Model / modello / nom du produit

angeschlossen von / Installed by / installato da / raccordée par

Serien No. / serial no. / No. de série / no. de série

(siehe Typenschild / See manufacturer's plate / Vedi targhetto / voir plaque signalétique)

Nous garantissons le bon fonctionnement de tous les éléments en acier et en fonte des poêles AUSTROFLAMM pendant 2 ans à compter de la date du premier achat. Les pièces en acier et en fonte représentant un début de matériel et/ou de fabrication pendant la durée de la garantie seront remplacées par des pièces neuves.

Nous déclinons toute garantie pour les pièces d'usure (par ex. céramique réfractaire, joints, grille de fond), les joints de surfaces, le vernis, les vitres et les céramiques.

Conditions d'application de la garantie :

1. Voiture poèle AUSTROFLAMM doit avoir été installé par un spécialiste et utilisé conformément au mode d'emploi.
2. La demande de garantie doit être présentée à un revendeur spécialisé AUSTROFLAMM en même temps que la carte de garantie complétée et que la facture.

IMPORTANT : Notre service sous garantie couvre le remplacement gratuit par des pièces neuves. Les temps de travail et de déplacement ne sont pas inclus. En cas de demande abusive d'application de la garantie, nous présenterons à l'utilisateur une facture correspondante.

In caso di richiesta di garanzia, ritagliare la cartolina e presentarla al rivenditore AUSTROFLAMM! Découpez selon les pointillés et présentez ce coupon à votre revendeur AUSTROFLAMM.
