BINGO - Poêle à bois AUSTRO FLAMM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Poêle à bois
Marque	AUSTRO FLAMM
Modèle	BINGO
Hauteur	907 mm
Largeur	520 mm
Profondeur	400 mm
Poids	115 kg
Poids avec habillage céramique	125 kg
Diamètre du carneau	130 mm
Puissance calorifique nominale	6 kW
Puissance calorifique maximale	7 kW
Puissance calorifique minimale	2,5 kW
Volume chauffé	50 – 130 m³
Débit des gaz de combustion	6 g/s
Température des gaz de combustion	330 °C
Pression d'extraction minimale	0,10 mbar
Combustibles autorisés	Bois naturel sec, briquettes de bois ou de lignite
Quantité maximale de combustible	1,6 kg de bois ou 1,8 kg de briquettes
Distances de sécurité (avant)	≥ 400 mm (objets inflammables), ≥ 600 mm (murs porteurs)
Distances de sécurité (côtés/arrière)	≥ 200 mm
Garantie	2 ans sur pièces acier et fonte
Nettoyage de la vitre	Produit spécifique (ex: Thermohit)
Entretien des surfaces laquées	Chiffon doux éventuellement humide
Entretien des surfaces inox	Produits spéciaux pour inox
Réparabilité	Remplacer les pièces défectueuses par un revendeur spécialisé

FOIRE AUX QUESTIONS - BINGO AUSTRO FLAMM

Comment allumer le poêle Bingo ?

Pour allumer le poêle, ouvrez au maximum les arrivées d'air primaire et secondaire. Placez du papier non enduit au fond, puis des copeaux et une ou deux bûches. Allumez le papier et fermez la porte. Une fois les copeaux enflammés, fermez le coulisseau d'air primaire. Réglez la puissance avec le coulisseau d'air secondaire.

Quelle est la quantité maximale de bois à utiliser ?

La quantité maximale est de 1,6 kg de bois ou 1,8 kg de briquettes. Ne pas dépasser pour éviter une surchauffe.

Quels combustibles sont autorisés ?

Les combustibles autorisés sont le bois naturel sec (humidité < 15 %), les briquettes de bois et les briquettes de lignite. Ne pas utiliser de bois traité ou de déchets.

Comment régler la puissance de chauffe ?

Utilisez le coulisseau d'entrée d'air secondaire pour régler la puissance : position maximale = puissance maximale. Le coulisseau d'air primaire doit être fermé après l'allumage.

Que faire en cas d'odeur de vernis lors de la première utilisation ?

Le vernis spécial durcit lors de la première chauffe. Il peut dégager des vapeurs. Ouvrez une fenêtre et laissez chauffer fortement pendant au moins 1h30. L'odeur disparaîtra après plusieurs utilisations.

Comment nettoyer la vitre du poêle ?

Utilisez un produit spécial pour vitres de poêle comme Thermohit. Appliquez sur la vitre froide et essuyez avec un chiffon doux.

Quelles sont les distances de sécurité à respecter ?

Devant l'appareil : au moins 400 mm des objets inflammables et 600 mm des murs porteurs. Sur les côtés et arrière : au moins 200 mm.

Que faire si la vitre se brise ?

Remplacez la vitre par une pièce d'origine (réf. 716872). Contactez votre revendeur spécialisé pour l'installation. N'utilisez pas le poêle avec une vitre cassée.

Comment entretenir les surfaces laquées et inox ?

Pour les surfaces laquées, utilisez un chiffon doux éventuellement humide. Pour l'inox, utilisez des produits spéciaux pour inox. Ne pas utiliser de produits abrasifs.

Quelle est la garantie du poêle et que couvre-t-elle ?

La garantie est de 2 ans sur les pièces en acier et en fonte. Les pièces d'usure (céramique réfractaire, joints, grille, vitre, vernis) ne sont pas couvertes. La garantie s'applique si l'installation a été faite par un professionnel et que l'usage est conforme.

MODE D'EMPLOI BINGO AUSTRO FLAMM

Coulisseau d'entrée d'air secondaire.

Coulisseau d'entrée d'air primaire

1. Caractéristiques 10 2. Infos importantes 10
2. Bien utiliser votre poêle 11
3. Principales pièces détachées 12 Garantie 14

Le poêle de type 1 peut être raccordé à une cheminée déjà occupée par d'autres poêles ou cuisinières à combustibles solides et liquides, à condition toutefois que les dimensions de la cheminée selon la norme DIN 4705 Partie 3 l'autorisent.

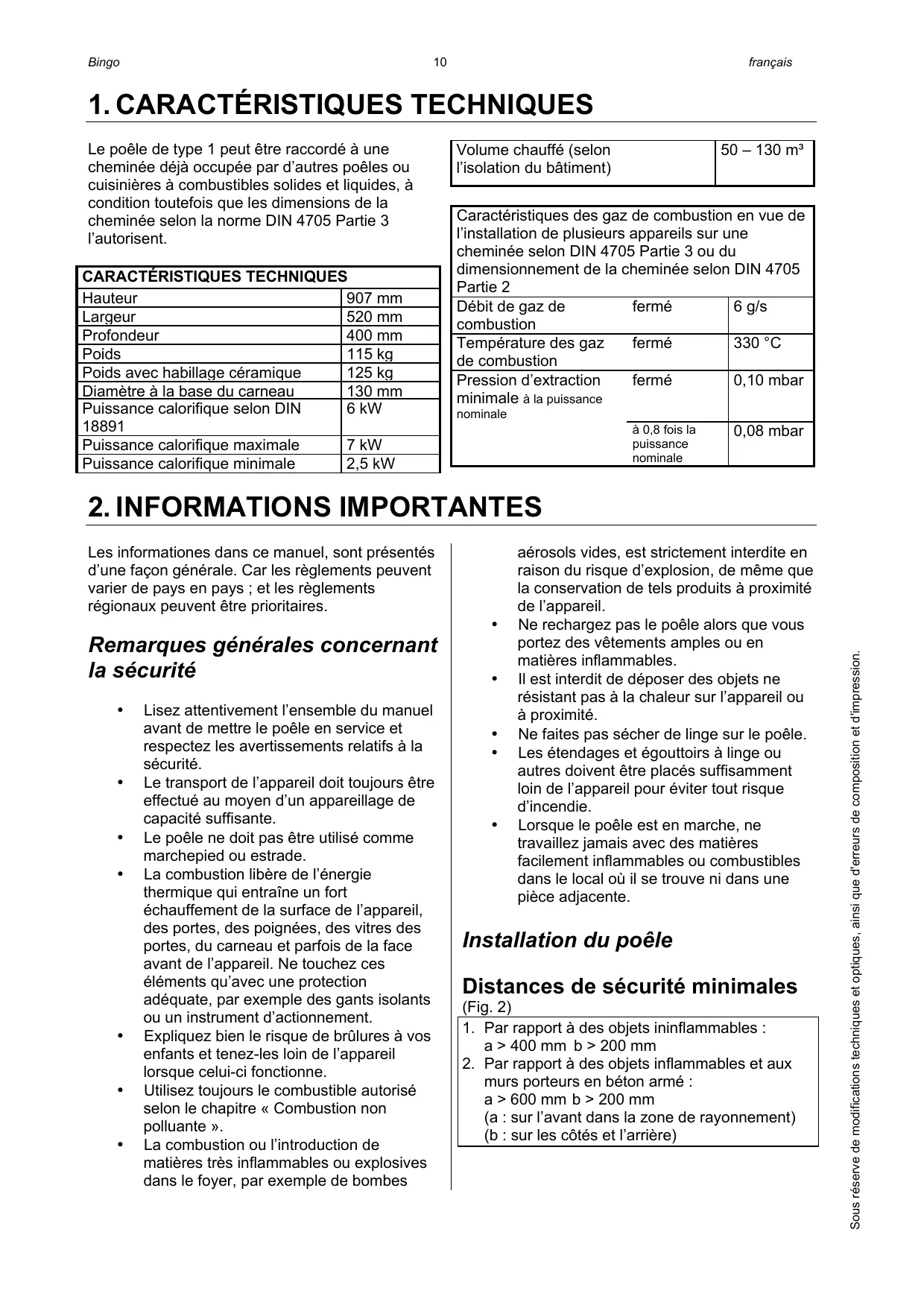

CHARACTERISTIQUES TECHNIQUES
Hauteur	907 mm
Largeur	520 mm
Profondeur	400 mm
Poids	115 kg
Poids avec habillage céramique	125 kg
Diamètre à la base du carneau	130 mm
Puissance calorifique selon DIN 18891	6 kW
Puissance calorifique maximale	7 kW
Puissance calorifique minimale	2,5 kW

Volume chauffé (selon l'isolement du法律顾问)

50 – 130 m3

Caracteristiques des gaz de combustion en vue de l'installation de plusieurs appareils sur une cheminée selon DIN 4705 Partie 3 ou du dimensionnement de la cheminée selon DIN 4705 Partie 2
Débit de gaz de combustion	fermé	6 g/s
Température des gaz de combustion	fermé	330 °C
Pression d'extraction minimale à la puissance nominale	fermé	0,10 mbar
	à 0,8 fois la puissance nominale	0,08 mbar

2. Informations importantes

Les informations dans ce manuel sont présentées d'une façon générale. Car les règlements peuvent varier de pays en pays ; et les règlements régionaux peuvent être prioritaires.

Remarques générales concernant la sécurité

• Lisez attentivement l'ensemble du manuel avant de mettre le poèle en service et respectez les avertissements relatifs à la sécurité.
• Le transport de l'appareil doit toujours être effectué au moyen d'un appareillage de capacité suffisante.
• Le poêle ne doit pas être utilisé comme marchepied ou estrade.
• La combustion libre de l'énergie thermique qui entraîne un fort échauffement de la surface de l'appareil, des portes, des poignées, des vitres des portes, du carreau et parfois de la face avant de l'appareil. Ne touchez ces éléments qu'avec une protection adaptée, par exemple des gants isolants ou un instrument d'actionnement.
• Expliquez bien le risque de brûlures à vos enfants et tenez-les loin de l'appareil lorsque celui-ci fonctionne. Utilisez toujours le combustible autorisé selon le chapitre « Combustion non polluante »
• La combustion ou l'introduction de matières très inflammables ou explosives dans le foyer, par exemple de bombes

Aérosols vides, est strictement interdite en raison du risque d'explosion, de même que la conservation de tels produits à proximité de l'appareil.

• Ne rechargez pas le poèle alors que vous portez des vêtements amples ou en matières inflammables. Il est interdit de déposer des objets ne résistant pas à la chaleur sur l'appareil ou à proximité.
• Ne faites pas sécher de linge sur le poèle.
• Les étendages et égouttoirs à linge ou autres doivent être placés suffisamment loin de l'appareil pour éviter tout risque d'incendie.
• Lorsque le poêle est en marche, ne travaillez jamais avec des matières facilement inflammables ou combustibles dans le local où il se trouve ni dans une pièce adjacente.

Distances de sécurité minimales

(Fig. 2)

1. Par rapport à des objets inflammables : a > 400 mm b > 200 mm
2. Par rapport à des objets inflammables et aux murs porteurs en béton armé :

a > 600 mm b > 200 mm (a: sur l'avant dans la zone de rayonnement) (b: sur les côtés et l'arête)

Attention: le local dans lequel vous installez le poèle doit être pourvu au minimum d'une porte ou d'une fenêtre donnant à l'extérieur, ou communiquer avec une autre pièce donnant à l'extérieur.

Capacité portante du sol

Avant d'installer l'appareil, vérifie si le sol pourrait en supporter le poids.

Raccordement du carreau

Pour votre sécurité, des consignes strictes doivent être respectées pour le raccordement des carneaux à la cheminée. Notre installateur professionnel connaît bien ces règles. Il faut donc impérativement confier à ce professionnel le raccordement du carneau.

Première mise en service

Votre poèle a été peint avec un vernis spécial non polluant. Cet enduit est encore mou lors de la livraison. Il ne durcit que lors de la première mise en service. En attendant, ne touchez pas la surface peinte. Laissez le poèle chauffer fortement pendant au moins 1 heure 1/2. Le vernis peut dégager des vapeurs visibles pendant qu'il durcit. Il faut donc ouvrir une fenêtre avant la première mise en service, afin d'évacuer rapidement ces vapeurs.

ATTENTION: Il faut faire chauffer plusieurs fois votre poèle pour qu'il ne sente plus que l'odeur habituelle du bois qui brûle.

Combustibles autorisés

Bois naturel sec et bien conservé, briquettes de bois ou de lignite.

Quantité maximale de combustible

Au maximum 1,6 kg de bois ou 1,8 kg de briquettes de bois. N'utilisez pas plus de combustible, sous peine de provoquer une surchauffe qui endommagera le poêle.

Combustion non polluante

Le bois doit être sec (humidité relative < 15 %) et non traité. Il doit être utilisé en quantité ajustée pour obtenir une combustion propre et dégageant peu d'émissions.

Pour bien faire du feu

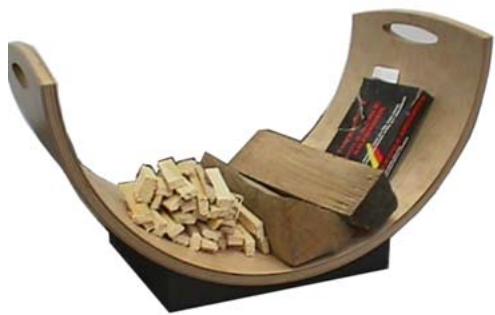

Préparez tout ce dont vous avez besoin pour allumer le poêle : copeaux de bois tendre, allume-feu, papier non enduit, bois de chauffage. La

Figure 3 indique la bonne quantité de matériaux à disposer dans le foyer. Fig. 3: Matériaux combustibles

Ouvrez au maximum les arrivées d'air primaires et secondaires, en déplaçant les deux coulisseaux (voir la Figure 2).

Ouvrez la porte du poèle.

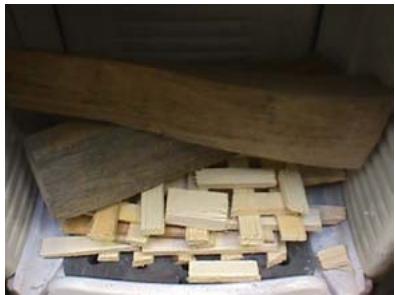

Déposez du papier (non enduit) sur le fond du foyer.

Déposez par-dessus une poignée de copeaux puis 1 ou 2 bûches.

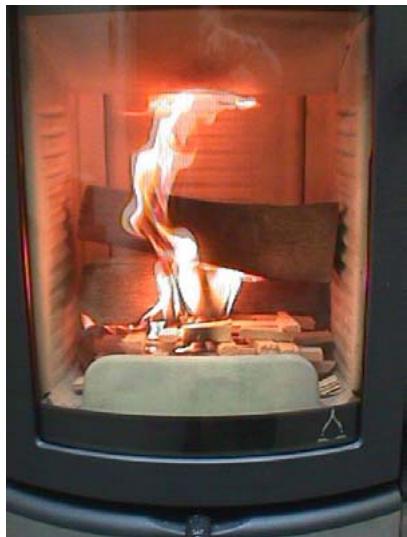

Fig. 4 : Allumage

Allumez le papier.

Fermez la porte du foyer.

Dès que les copeaux brûlent bien, fermez le coulissement d'entrée d'air primaire.

Fig. 5: Fermeture du coulissement d'entrée d'air primaire

Dès que les buches brûlent bien, réglez la puissance de chauffage avec le coulissement d'entrée d'air secondaire (position maximale du coulissement = puissance maximale).

Pour recharger le poèle, suivez la même série que pour l'allumage : ouvrez les coulisseaux d'entrée d'air primaire puis d'entrée d'air secondaire, ouvrez prudemment la porte du poèle, ajoutez du bois et refermez la porte. Attendez que le bois ajouté s'enflamme, puis refermez le coulisseau d'entrée d'air primaire. Réglez la puissance de chauffage avec le coulisseau d'entrée d'air secondaire.

4. Principales PIECES détachées

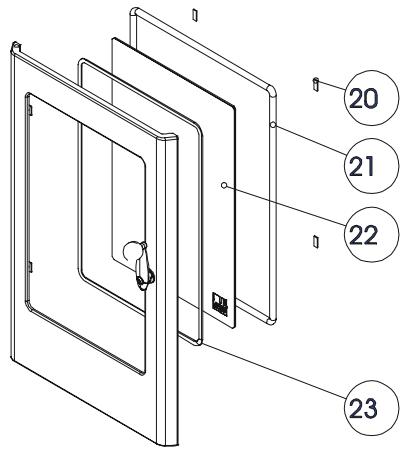

Joints

Désignation	N° sur schéma	Réf. article
Joint plat 8 x 2 x 1580 mm	23	710096
Joint plat 8 x 2 x 22 mm x 4	20	710096
Joint rond d = 12 x 1700 mm	21	710338

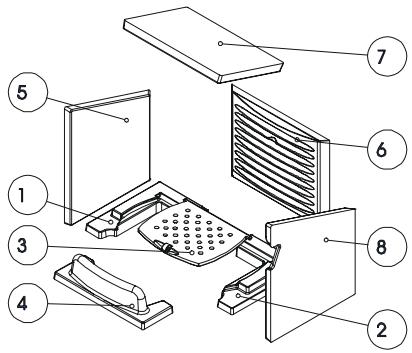

Céramique réfractaire

Désignation	N° sur schéma	Réf. article
Bingo Keramott côte gauche	5	712341
Bingo Keramott au centre	6	712343
Bingo Keramott côte droit	8	712300
Bingo Keramott pare-büche	4	712302
Bingo Keramott deflecteur	7	712303
Bingo Keramott en bas à gauche	1	712342
Bingo Keramott en bas à droit	2	712301
Bingo/G4 grille	3	716408

Autres

Désignation	N° sur schéma	Réf. article
Vitre de porte Bingo	22	716872
Vernis pour poèle	--	650002
Allume-feu bois et charbon	--	640067
Nettoyant pour vitres 0,5 l	--	640070

Accessoires

Numérotation des céramiques réfractaires = instructions de montage!

Vous trouvez chez votre revendeur spécialisé des plaques de fond en verre ou en métal, des instruments de cheminée, des produits d'entretien et le système de stockage de chaleur Heat Memory.

IMPORTANT : Les pièces défectueuses doivent toujours être remplacées par votre revendeur spécialisé, afin que le poêle reste en bon état de marche.

Entretien

Pour le nettoyage de la vitre, utilisez un produit pour vitre comme "Thermohit". Les parties laquées doivent être nettoyées uniquement avec un chiffon (éventuellement humide). Utilisez pour les surfaces en inox, des produits spéciaux prévus pour ce revêtement.

Modèle / Name of Model / modello / nom du produit

angeschlossen von / Installed by / installato da / raccordée par

Serien No. / serial no. / No. de série / no. de série

(siehe Typenschild / See manufacturer's plate / Vedi targhetto / voir plaque signalétique)

Nous garantissons le bon fonctionnement de tous les éléments en acier et en fonte des poêles AUSTROFLAMM pendant 2 ans à compter de la date du premier achat. Les pièces en acier et en fonte représentant un début de matériel et/ou de fabrication pendant la durée de la garantie seront remplacées par des pièces neuves.

Nous déclinons toute garantie pour les pièces d'usure (par ex. céramique réfractaire, joints, grille de fond), les joints de surfaces, le vernis, les vitres et les céramiques.

Conditions d'application de la garantie :

1. Voiture poèle AUSTROFLAMM doit avoir été installé par un spécialiste et utilisé conformément au mode d'emploi.
2. La demande de garantie doit être présentée à un revendeur spécialisé AUSTROFLAMM en même temps que la carte de garantie complétée et que la facture.

IMPORTANT : Notre service sous garantie couvre le remplacement gratuit par des pièces neuves. Les temps de travail et de déplacement ne sont pas inclus. En cas de demande abusive d'application de la garantie, nous présenterons à l'utilisateur une facture correspondante.

In caso di richiesta di garanzia, ritagliare la cartolina e presentarla al rivenditore AUSTROFLAMM! Découpez selon les pointillés et présentez ce coupon à votre revendeur AUSTROFLAMM.
