Produkttyp	Holzofen
Marke	AUSTRO FLAMM
Modell	BINGO

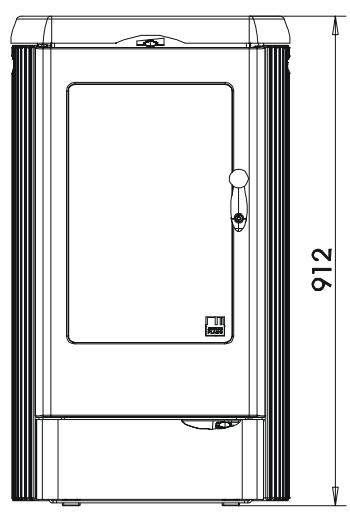

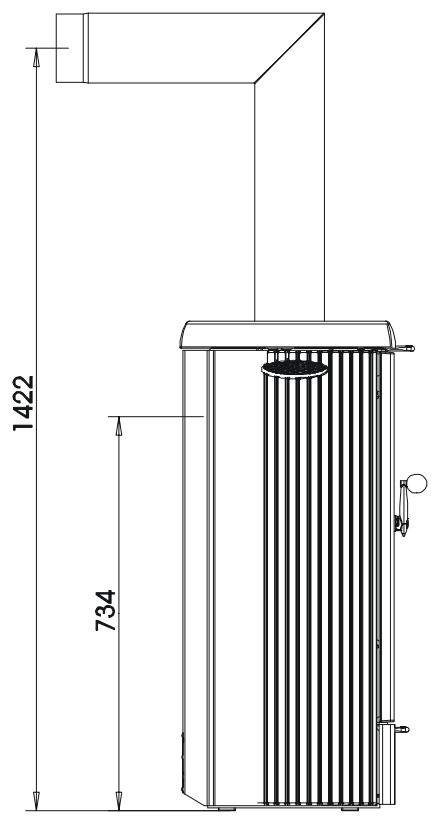

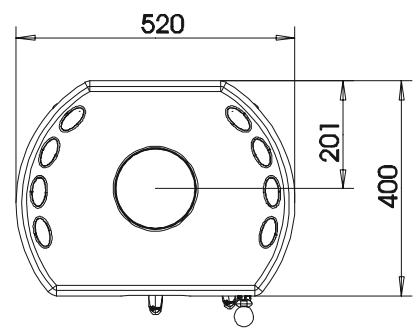

Höhe	907 mm
Breite	520 mm
Tiefe	400 mm
Gewicht	115 kg
Gewicht mit Keramikverkleidung	125 kg
Rauchrohrdurchmesser	130 mm
Nennwärmeleistung	6 kW
Maximale Wärmeleistung	7 kW
Minimale Wärmeleistung	2,5 kW
Beheizbares Volumen	50 – 130 m³
Abgasmassenstrom	6 g/s
Abgastemperatur	330 °C
Minimaler Förderdruck	0,10 mbar
Zugelassene Brennstoffe	Trockenes Naturholz, Holzbriketts oder Braunkohlebriketts
Maximale Brennstoffmenge	1,6 kg Holz oder 1,8 kg Briketts
Sicherheitsabstände (vorne)	≥ 400 mm (brennbare Gegenstände), ≥ 600 mm (tragende Wände)
Sicherheitsabstände (seitlich/hinten)	≥ 200 mm
Garantie	2 Jahre auf Stahl- und Gussteile
Glasscheibenreinigung	Spezielles Produkt (z.B. Thermohit)
Pflege lackierter Oberflächen	Weiches, ggf. feuchtes Tuch
Pflege von Edelstahloberflächen	Spezielle Edelstahlpflegemittel
Reparierbarkeit	Austausch defekter Teile durch einen Fachhändler

Häufig gestellte Fragen - BINGO AUSTRO FLAMM

Wie zünde ich den Ofen Bingo an?

Zum Anzünden öffnen Sie die Primär- und Sekundärluftzufuhr ganz. Legen Sie unbeschichtetes Papier auf den Boden, dann Späne und ein oder zwei Holzscheite. Zünden Sie das Papier an und schließen Sie die Tür. Sobald die Späne brennen, schließen Sie den Primärluftschieber. Regeln Sie die Leistung mit dem Sekundärluftschieber.

Wie hoch ist die maximale Holzmenge?

Die maximale Menge beträgt 1,6 kg Holz oder 1,8 kg Briketts. Nicht überschreiten, um Überhitzung zu vermeiden.

Welche Brennstoffe sind zugelassen?

Zugelassene Brennstoffe sind trockenes Naturholz (Feuchte < 15 %), Holzbriketts und Braunkohlebriketts. Kein behandeltes Holz oder Abfälle verwenden.

Wie stelle ich die Heizleistung ein?

Verwenden Sie den Sekundärluftschieber zur Leistungsregelung: maximale Position = maximale Leistung. Der Primärluftschieber muss nach dem Anzünden geschlossen sein.

Was tun bei Lackgeruch beim ersten Gebrauch?

Der Speziallack härtet beim ersten Heizen aus. Dabei können Dämpfe entstehen. Öffnen Sie ein Fenster und heizen Sie mindestens 1,5 Stunden stark. Der Geruch verschwindet nach mehreren Benutzungen.

Wie reinige ich die Ofenscheibe?

Verwenden Sie ein Spezialprodukt für Ofenscheiben wie Thermohit. Auf die kalte Scheibe auftragen und mit einem weichen Tuch abwischen.

Welche Sicherheitsabstände sind einzuhalten?

Vor dem Gerät: mindestens 400 mm zu brennbaren Gegenständen und 600 mm zu tragenden Wänden. Seitlich und hinten: mindestens 200 mm.

Was tun, wenn die Scheibe zerbricht?

Ersetzen Sie die Scheibe durch ein Originalteil (Ref. 716872). Wenden Sie sich für den Einbau an Ihren Fachhändler. Verwenden Sie den Ofen nicht mit gebrochener Scheibe.

Wie pflege ich lackierte und Edelstahloberflächen?

Für lackierte Oberflächen verwenden Sie ein weiches, ggf. feuchtes Tuch. Für Edelstahl verwenden Sie spezielle Edelstahlpflegemittel. Keine scheuernden Mittel verwenden.

Welche Garantie hat der Ofen und was deckt sie ab?

Die Garantie beträgt 2 Jahre auf Stahl- und Gussteile. Verschleißteile (Schamott, Dichtungen, Rost, Scheibe, Lack) sind nicht abgedeckt. Die Garantie gilt, wenn die Installation von einem Fachmann durchgeführt wurde und der Gebrauch ordnungsgemäß ist.

BEDIENUNGSANLEITUNG BINGO AUSTRO FLAMM

Benutzerhandbuch / manual / manuale / manuel

Fig. 2

deutsch

AUF-ZU

Sekundärluftschieber

Primärluftschieber

english

open - closed

1. Techn. Daten 1
2. Wichtige Informationen 1
3. So bedieren Sie ihren Kaminofen richtig 2
4. Die wichtigsten
   Ersatzteile - Übersicht 3
   Garantie 13

english

contents

Als Kaminofen der Bauart 1 ist ein Anschluß an einen bereits mit anderen Öfen und Herden für feste und flüssige Brennstoffe belegten Schornstein möglich, sofern die Schornsteinbemessung gemäß DIN 4705, Teil 3, dem nicht widerspricht.

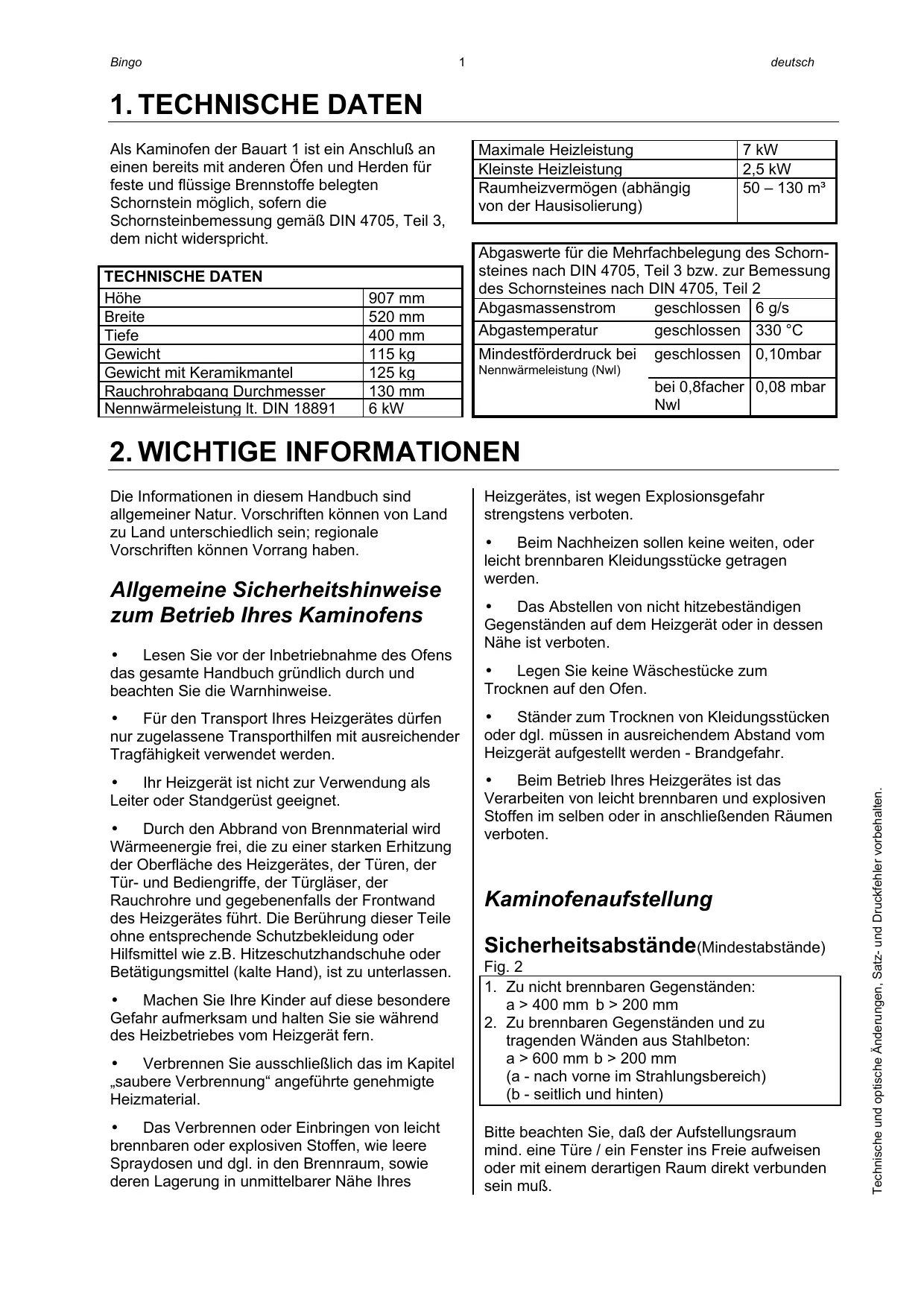

TECHNISCHE DATEN
Höhe	907 mm
Breite	520 mm
Tiefe	400 mm
Gewicht	115 kg
Gewicht mit Keramikmantel	125 kg
Rauchrohrabgang Durchmesser	130 mm
Nennwärmeleistung lt. DIN 18891	6 kW

Maximale Heizleistung	7 kW
Kleine Heizleistung	2,5 kW
Raumheizvermögen (abhängig von der Hausisolierung)	50 – 130 m³

Abgaswerte für die Mehrfachbelegung des Schornsteines nach DIN 4705, Teil 3 bzw. zur Bemessungdes Schornsteines nach DIN 4705, Teil 2
Abgasmassenstrom	geschlossen	6 g/s
Abgastemperatur	geschlossen	330 °C
Mindestforderdruck beiNennwärmeleistung (Nwl)	geschlossen	0,10mbar
	bei 0,8facherNwl	0,08 mbar

2. WICHTIGE INFORMATIONEN

Die Informationen in diesen Handbuch sind allgemeiner Natur. Vorschriften können von Land zu Land unterschiedlich sein; regionale Vorschriften können Vorrang haben.

Allgemeine Sicherheitshinweise zum Betrieb Ihr's Kaminofens

• Lesen Sie vor der Inbetriebnahme des Ofens das gesamte Handbuch gründlich durch und beachten Sie die Warnhinweise.
• Für den Transport Ihres Heizgerätes)dürfen nur zugelassene Transporthilfen mit ausreichenden Tragfähigkeit verwendet werden.
• Ihr Heizgerät ist nicht zur Verwendung als Leiter oder Standgerüst geeignet.
• Durch den Abbrand von Brennmaterial wird Wärmenergie frei, die zu einer starken Erhütung der Oberfläche des Heizgerätes, der Türen, der Tür- und Bediengriffe, der Turgläser, der Rauchrohe und gegebenenfalls der Frontwand des Heizgerätes führt. Die Berührung dieser Teile ohne entsprechende Schutzbekleidung oder Hilfsmittel wie z.B. Hitgeschutzhandschuhe oder Betätigungsmittel (kalte Hand), ist zu unterlassen.
• Machen Sie ihre Kinder auf diese besondere Gefahr aufmerksam und halten Sie sie während des Heizbetriebes vom Heizgerät fern.
• Verbrennen Sie ausschließlich das im Kapitel „saubere Verbrennung“ angeführte genehmigte Heizmaterial.
• Das Verbrennen oder Einbringen von leicht brennbaren oder explosiven Stoffen, wie leere Spraydosen und dgl. in den Brennraum, sowie deren Lagerung in unmittelbarer Höhe Ihres

Heizgerätes, ist wegen Explosionsgefahr strengstens verboten.

• Beim Nachheizen sollen keine weiten, oder weniger brennbaren Kleidungsstücke getragen werden.
  Das Abstellen von nicht hitzebeständigen Gegenständen auf dem Heizgerät oder in dessen Nähe ist verboten.
• Legen Sie keine Wäschestücke zum Trocknen auf den Ofen.
• Ständer zum Trocknen von Kleidungsstücken oder dgl. müssen in ausreichendem Abstand vom Heizgerat aufgestellt werden - Brandgefahr.
• Beim Betrieb Ihres Heizgerätes ist das Verarbeiten von leicht brennbaren und explosiven Stoffen im selbst oder in anschließenden Räumen verboten.

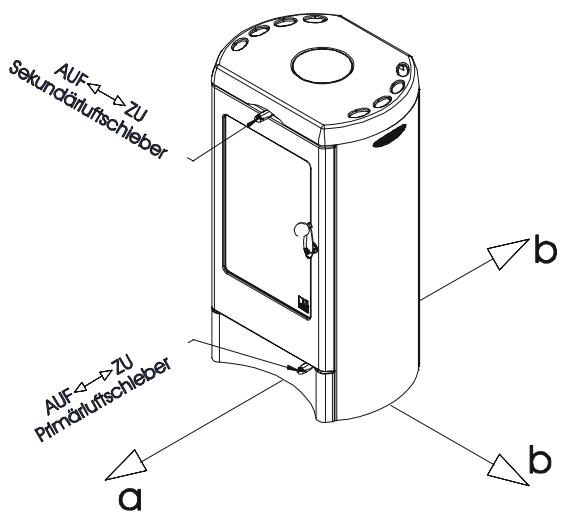

Kaminofenaufstellung

Sicherheitsabstände(Mindestabstände)

Fig. 2

1. Zu nicht brennbaren Gegenständen: a > 400 mm b > 200 mm
2. Zu brennbaren Gegenständen und zu tragenden Wänden aus Stahlbeton: a > 600 mm b > 200 mm (a - nach vorne im Strahlungsbereich) (b - seitlich und halten)

Bitte beachten Sie, daß der Aufstellungsraum mind. eine Türe / ein Fenster ins Freie aufweisen oder mit einem derartigen Raum direkt verbunden sein muß.

Bodentragfähigkeit

Prüfen Sie vor dem Aufstellen ob die Tragfähigkeit der Unterkonstruktion dem Gewicht Ihres Kaminofen standhalt.

Rauchrohranschluss

Für den Anschluß der Rauchrohre an den Schornstein gibt es zu ihrer eigenen Sicherheit strenge Richtlinien. Ihr Kaminofen-Fachhändler kennt diese. Beauftragen Sie dazu unbedingt ihren Fachhändler mit dem Rauchrohranschluß.

3. SO BEDIENEN SIE IHREN KAMINOFEN RICTIG

Die erstige Inbetriebnahme Ihres Kaminofens

Ihr Kaminofen wurde mit einem umweltverträglichen Speziallack lackiert. Die Lackoberfläche ist bei Auslieferung Ihres Ofen noch weich. Die Aushängtung des Lacks erfolgt bei der ersten Inbetriebnahme. Die Lackoberfläche darf während these Vorganges nicht berührt werden. Der Kaminofen muß mindestens 1,5 Stunden stark aufgezeichnet werden. Bei der Aushängtung des Lackes konnen sightbare Dämpfe freiwerden. Öffnen Sie daher vor der ersten Inbetriebnahme die Fenster. Dadurch konnen die Dämpfe schnell abziehen.

BITTE BERÜCKSICHTIGEN SIE: Erst nach mehreren Heizvorgängen ist der Betrieb Ihres Kaminofen nur mehr vom heimeligen Geruch des verbrenndenden Holzes geprügt.

Zugelassene Brennstoffe

Trockenes, gut abgelagertes, naturbelassenes Holz, Holzbriketts, Braunkohlebriketts.

Maximale Brennstoffmerge

Maximal aufzugebende Brennstoffmenge: 1,6 kg
Holz oder 1,8 kg Holzbriketts.
Größere Brennstoffmengen können zu
Überhitzung und Beschädigungen am Ofen führen!

Saubere Verbrennung

Das Brennholz muß trocken (rel. Holzfeuchte < 15 %) und unbehandelt sein und die richtige Brennholzmenge muß verbrannt werden, um eine saubere, emissionsarme Verbrennung zu erreichen.

Richtig Feuer machen

Bereiten Sie alles zum Anheizen vor – Weichholzpane, Anzündhilfe (wie zB Thermohit Holz-Kohleanzünder), unbeschichtetes Papier,

Brennholz. Fig. 3 gibt Ohnen eine Richtlinie hinsichtlich der Menge an Heizmaterial.

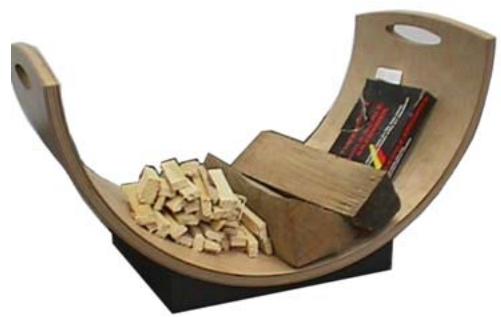

Fig. 3: Heizmaterial

Öffnen Sie die Primär- und Sekundärluftzufuhr maximal. Bewegen Sie dazu beide Schieber siehe Fig. 2 „AUF".

Öffnen Sie die Kaminofentür.

Legen Sie unbeschichtetes Papier auf den Feuerraumboden.
Legen Sie darauf eine handvoll Weichholzpane.
Legen Sie auf diese Späne 1 - 2 Scheite Holz.

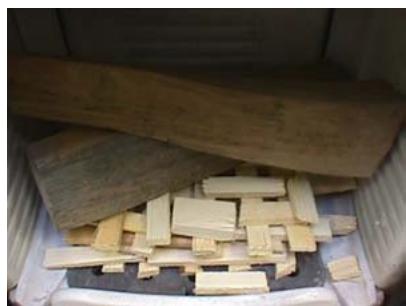

Fig. 4: Anzünden

Zünden Sie nun das Papier an.
Schließen Sie die Feuerraumtur.
Sobald die Weichholzpane gut brennen,
schließen Sie den Primäreluftschieber.

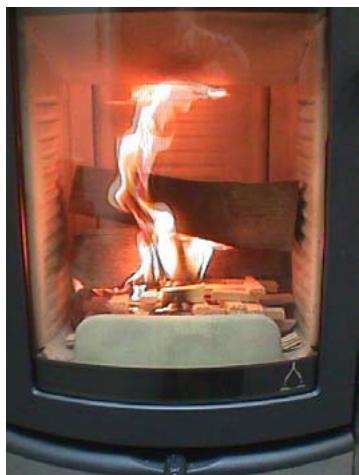

Fig. 5: Primäreluftschieber schließen

Sobald die Holzsche gut brennen, können Sie mit dem Sekundärluftschieber die Heizleistung regulieren (Schieber auf Maximalstellung „AUF“ = maximale Heizleistung – siehe Fig. 2).

Beim Nachlagen gehen Sie prinzipiell wie beim Anheizen vor: Primäreluftschieber öffnen, Sekundäreluftschieber öffnen, Kamintüre vorsichtig {.
öffnen, Holz nachlagen, Kaminofentüre schlieben. Warten Sie, bis das nachgelegte Holz brennt. Dann schreiben Sie den Primäreluftschieber. Regel Sie in der Folge die Heizleistung mit dem Sekundäreluftschieber.

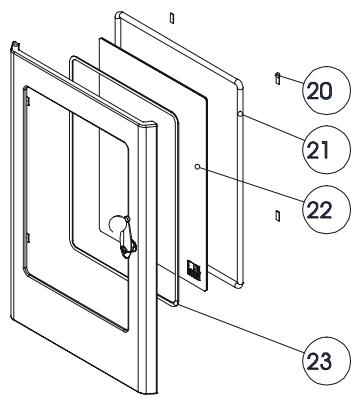

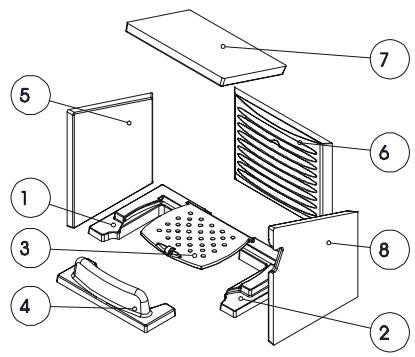

4. DIE WICHTIGSTEN ERSATZTEILE - ÜBERSICHT

Dichtungen

Bezeichnung	Nr.-Skizze	Artikelnr.
Dichtung flach 8 x 2 x 1580 mm	23	710096
Dichtung flach 8 x 2 x 22 mm x 4	20	710096
Dichtung rund d =12 x 1700 mm	21	710338

Keramott

Bezeichnung	Nr.-Skizze	Artikelnr.
Bingo Keramott seitlich links	5	712341
Bingo Keramott Rückwand	6	712343
Bingo Keramott seitlich rechts	8	712300
Bingo Keramott Holzfänger	4	712302
Bingo Keramott Umlenkplatte	7	712303
Bingo Keramott Boden links	1	712342
Bingo Keramott Boden rechts	2	712301
Bingo/G4 Rost	3	716408

Sonstiges

Bezeichnung	Nr.-Skizze	Artikelnr.
Bingo Türglas	22	716872
Ofenlack	--	650002
Holz-Kohleanzünder	--	640067
Glasreiniger 0,5I	--	640070

Numerierung Keramott = Einbauanleitung!

Zubehör

Bei Ihrem Fachhändler erhalten Sie Bodenplatten aus Glas oder Stahl, Kaminbestecke, Pflegemittel oder das Heat Memory System zur Wärmespeicherung.

WICHTIG: Lassen Sie defekte Teile ausschließlich von ihrem Kaminofenfachhändler austauschen. Damit ist gewährleistet, daß Ihr Kaminofen sicher und Funktionstüchtig ist und bleibt.

Pflege

Zur Glasreinigung verwenden Sieitte ein Spezialprodukt wie Thermohit Glasreiniger. Lackierte Oberflächen dürfen nur mit einem Tuch (ev. feucht) gereinigt werden. Für Edelstahloberflächen gibt es ebenfalls Spezialreiniger.

1. TECHNICAL DATA

Für ihren AUSTROFLAMM-Kaminofen garantieren wir für die einwandfreie Funktion aller Bauteile aus Stahl und Guß 2 Jahre ab dem Erstverkaufsdatum. Stahl- und Gußsteile, die während der Garantiezeit Material- und / oder Verarbeitungsmängel aufweisen, werden gegen Neuteile ersetzt.

Wir gewähren keine Garantie auf Verschleißsteile (z. B.: Keramott, Dichtungen, Bodenrost), Oberflächenbeschichtungen, Lack, Glas und Keramiken.

Voraussetzungen für unsere Garantieleistung sind:

1. Ihr AUSTROFLAMM-Kaminofen wurde gemäß dem Benutzerhandbuch betrieben und von einem Fachmann installiert.
2. Der Garantieanspruch wird mit der vollständig ausgefüllen Garantiekarte und der Rechnung bei einem AUSTROFLAMM-Fachhändler geltend gemacht.

WICTIG: Unsere Garantieleistung umfaßt die kostenlose Lieferung der Neuteile. Arbeits- und Wegzeiten werden dadurch nicht umfaßt. Eine ungerechtfertigte Garantieinanspruchnahme wird dem Betreiber rückbelastet.

Two-Year Guarantee

Im Garantiefall herausschneiden und Ihr dem AUSTROFLAMM-Fachhändler vorlagen!
