MODE D'EMPLOI XS800H TRAYNOR

Veuillez Lire le Manuel

Il contient des informations qui devraient etres comprises avant l'opération de votre apparéil. Conservez S.V.P. ces instructions pour consultations ultérieures.

Emballage

Conserve la boite au cas ou l'appareil devait etre returner pour réparation.

Attention:

Lors de l'utilisation de produits électrique, assurez-vous d'adhérer à des précautions de bases incluant celle qui suivent:

Alimentation

L'appareil ne doit être branché qu'à une source d'alimentation correspondant au voltage spécifique dans le manuel ou tel qu'indiqué sur l'appareil. Cet apparéil est équipé d'une prise d'alimentation polarisée. Ne pas utiliser cet apparéil avec un cordon de raccordement à moins qu'il soit possible d'insérer complètement les trois lames. Des précautions doivent étres prises afin d'éviter que le système de mise à la terre de l'appareil ne soit désengageé.

Risque

Ne pas placer cet apparéil sur un chariot, un support, un trépied ou une table instables. L' apparéil pourrait tomber et blesser quel'un ou subir des dommages importants. Utiliser seulement un chariot, un support, un trépied ou une table recommends par le fabricant ou vendus avec le produit. Suivre les instructions du fabricant pour installer l' apparéil et utiliser les accessoires recommendés par le fabricant.

Il convient de ne pas placer sur l'appareil de sources de flammes nues, telles que des bouygies allumées.

L'appeil ne doit pas être exposé à deségoutements d'eau ou des éclaboussures et qu'aucun object rempli de liquide tel que des vases ne doit être placé sur l'appareil.

Assurez que lappareil est fourni de la propre ventilation.

Les dispositifs marqués d'une symbole "d'éclair" sont des parties dangereuses au toucher et que les câblages extérieurs connectés à ces dispositifs de connection extérieure doivent être effectifs par un opérateur formé ou en utilisant des cordons déjà préparés.

Cordon d'Alimentation

Évitez d'endommager le cordon d'alimentation. N'UTILISEZ PAS L'APPAREIL si le cordon d'alimentation est endommagé.

Service

Consultez un technician qualifié pour l'entretien de votre apparéil.

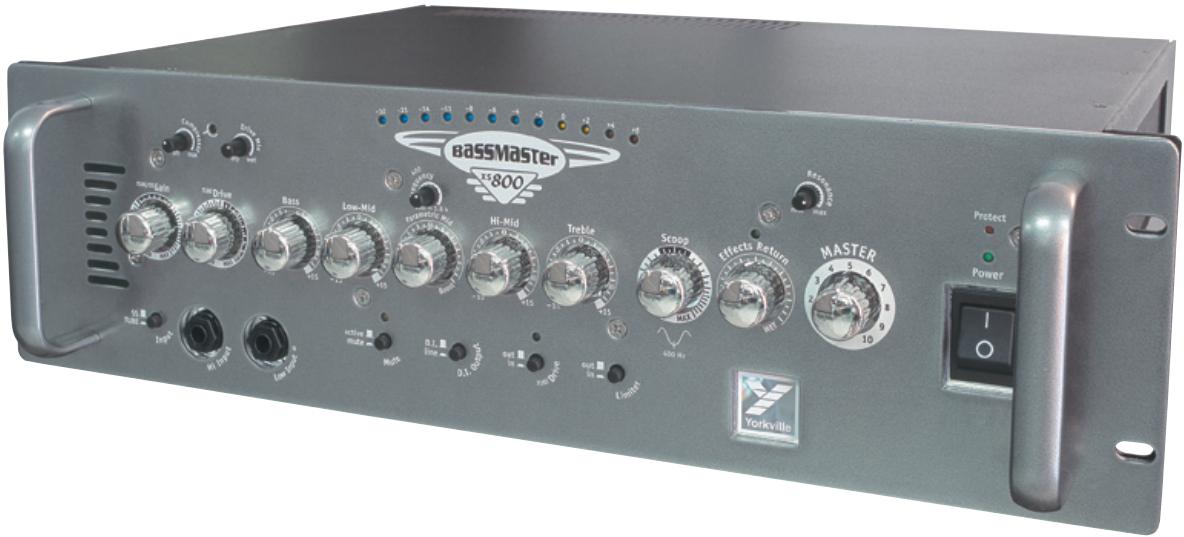

The Bassmaster XS800H

Merci d'avoir choisi le Bassmaster XS800H. Cet amplificateur à la fine pointe de la technologie pour basse est très polyvalent, offrant une vaste gamme de variation tonale. Plus important encore, il vous permet d'obtenir le son désiré avec le minimum d'ajustement.

Besoin d'Extra? Ils Sont Disponibles:

Gin d'entrée commutable entre Semi-conducteur ou Tube
- Entrée s pour basses Passive (0 dB) ou Active (-6 dB).
- Un préamplificateur à tube, pour un son chaud, et un étage de sortie à semi-conducteur pour une plus grande définition.
- Contrôles de Gain et TUBEDrive vous permettent de régler le mélange parfait d'un son chaud et même overdrive.
Le circuit TUBEDrive peut etre activé à l'aide du commutateur sur le panneau avant ou à l'aide d'un commutateur au pied optionnel.
Le contrôle Drive Mix vous permet d'atteindre le niveau de « tube drive » désiré.
Le contrôle Scoop vous offre une facon unique et precise de faire la mise au point finale de votre son.
Le contrôle Résonance permet l'obtention d'un son de graves plus serré ou plus relaxe.
- Contrôles actifs de tonalité à Cinq bandes. Incluant un réglage de précision pour les médi-anes paramétriques.
Raccordement d'effet externe avec contrôle de niveau pour le return d'effet et prise pour commutateur au pied.
- Un circuit de compression facile à utiliser offre un contrôle encore plus détaillé sur votre tonalité.
- Un circuit commutable de limiteur séparé aide à prévenir l'échéage à l'étage de sortie.
- La prise Tuner Out vous permet de garder votre accordeur électronique connecté et (toujours) disponible pour référence rapide. Le bouton Mute permet de couper le son durant l'accordage.
- Prise de sortie ligne symétrique 14 PBM et XLR commutable entre ID ou Ligne.
- Sorties pour haut-parleur Speakon™ et ¼ (toutes les prises sont raccordées en parallèle, charge de 2-ohm minimum).
- Peut être monté en rack, dans n'importe quel rack standard à 3U (trois espaces) ou rack-bag, comme le RACKBAG-3 de Yorkville

Prenez S.V.P. le temps de vous familiariser avec les instructions suivantes; ensuite branchez votre instrument, mettez l'appareil en marche et savourez une sonorité riches et satisfaisante ...

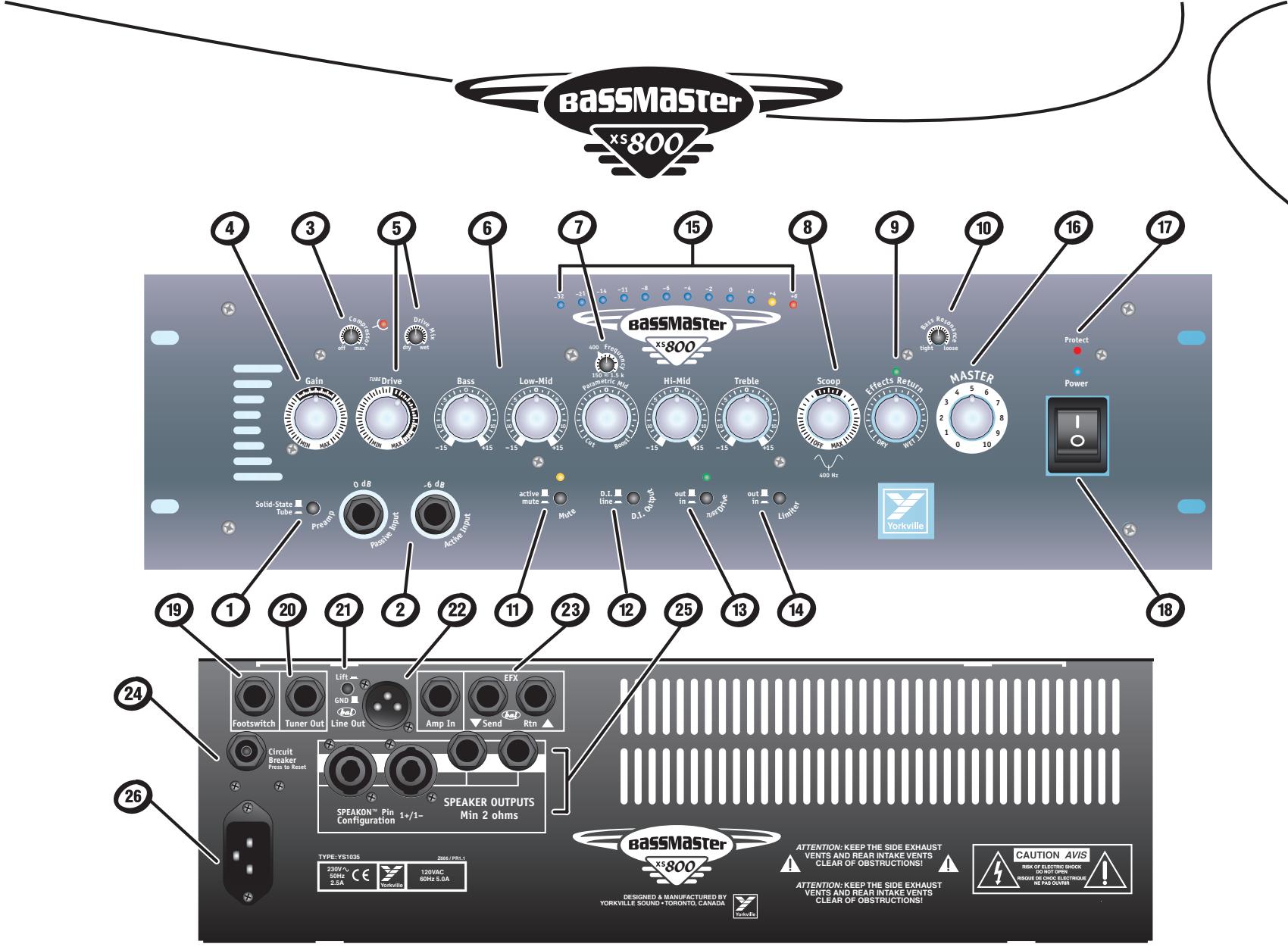

1. Prises d'entrées Passives et Actives
2. Commutateur de selection entre préamplification à Tube ou à semi-conducteur
3. Compresseur ajustable
4. Contrôle de Gain
5. Mélange TUBEDrive et contrôle TUBEDrive
6. 5-Contrôles de bandes de tonalité
7. Contrôle de tonalité Semi-Paramétrique pour médianes
8. Contrôle Scoop
9. Contrôle et DEL pour return d'effets
10. Contrôle De Resonance Pour Fréquences Graves
11. Commutateur De Coupure De Son
12. D.I. / Line Selector Switch
13. Commutateur TUBEDrive

14. Limiteur commutable

15. VU mêtre bleu avec illumination soutenue pour indiquer les pointes.

16. Contrôle Maitre
17. DEL "Protect"
18. DEL d'alimentation et commutateur de mise en marche
19. Commutateur au pied pour le TUBEDrive et le retard d'effet
20. Sortie pour accordeur électronique
21. Commutateur de raccordement à la masse
22. Prise "Amp In" et prise de sortie ligne
23. Prises d'envoi et de retard d'effet
24. Disjoncteur
25. Prises de sortie pour haut-parleur 1 / 4 -pouce et Speakon™
26. Connecteur d'alimentation

Paneau Avant

Commutateur de Mise en Marche et DEL Bleue

La DEL bleue s'illumine lorsque I'appareil est en marche.

Sélecteur de préamplificateur

Selon vos préférences, vous pouvezCHOISIR le mode de gain d'entrée à semi-conducteur ou à lampe pour le préamplificateur.

Prises d'Entrée Passive OdB et Active -6dB

Utilisez l'entrée Passive (0 dB) pour les guitares basses équipées d'électronique passive (tel que micros de types "single-coil", "split-coil" et "Humbucking"). Utilisez l'entrée Active (-6dB) pour les micros à niveau de sortie élevé ou avec les micros actifs. Ces entrées n'ont pas été conçues pour utilisation simultanée.

Conseil: Pour prévenir l'écretage du signal d'entrée lorsque vous jouez avec force votre guitare basse (active ou passive) avec un réglage du gain au maximum, utilisez l'entrée de -6dB.

Contrôle de Gain

Le contrôle de Gain regle le volume du préamplificateur, qui est lui-même commutable entre circuit à semi-conducteur ou à lampe.

Le circuit à lampe est équipé d'une lampe 12AX7A à double triode. Le contrôle de Gain devrait normallement être régle vers la position centrale. Ce réglage devrait accommoder la plupart des guitares basses. Si le niveau de sortie de votre basse est anormalement bas, augmentez le niveau du contrôle de gain jusqu'à l'obtention du niveau désiré. D'autre part, pour les guitares basses avec niveau de sortie plus élevé, utilisez un réglage réduit. Une augmentation du contrôle de Gain affecte aussi le niveau de la section drive lorsque la fonction de Tube-Drive est engagée.

Compresseur

Un compresseur ajustable est prévu pour accroître la constance de votre sonorité, et parfaire la performance de l'amplificateur de puissance. Ce compresseur simple à utiliser, est contrôle par un simple contrôle de threshold. Le rapport du compresseur est régle à 2:1 et son temps d'attaque / relâchement est pré-réglo pour le rendement optimal.

Conseil: Pour utiliser le compresseur, tournez le contrôle dans le sens hora jusqu'à ce que le point de seuil de déclenchement ait été atteint. Cela sera apparent de façon audible et aussi visible; une DEL rouge (située à la droite du contrôle) s'illumine quand le signal est limité par le compresseur. La DEL indique aussi combien de compression est appliquée par sa luminosité et sa durée.

Contrôle TUBEDrive

La fonction de TUBEDrive contrôle le niveau de saturation à lampe, appliqué au signal. Le circuit de saturation à lampe est alimenté par une lampe de pré-amplificateur 12AX7A à double triode. Le circuit est activé en appuyant sur le commutateur de mode TUBEDrive ou par l'utilisation le du commutateur au pied optionnel. La DEL verte, au-dessus du sélecteur TUBEDrive, s'illuminera pour indiquer que le mode TUBEDrive a été activé. Pour obtenir un niveau plus élevé de saturation, augmentez le niveau du contrôle de gain à l'étage de pré-amplification. Si vous désirez un niveau de saturation très élevé, augmentez le niveau du contrôle TUBEDrive dans le sens horsaire jusqu'àu maximum. (Au lieu de s'arrête à 10 nous avons decide de creer un contrôle TUBEDrive capable vous vous amener vers des territoires encore inexplores de la distorsion.) Vous n'avez qu'à tourner le contrôle juste un peu dans la section extrème de la région MAX, pour découvert un niveau de gain qui semble fouvoir s'envoler. Naturellement, il y a un peu plus de bruit provenant de l'amplificateur de puissance lorsque vous utilisez des réglages extrèmes. Ceci est normal, et parfaitement acceptable, étant donné le niveau de saturation si élevé.

Conseil: Plusieurs sonorités uniques peuvent être obtenues en changeant quelques contrôles en konjection avec le contrôle TUBE Drive. Certains bassistes préférent très peu de distorsion avec beaucoup de Scoop, certains autres préférent un son complètement saturé (et beaucoup de grondement dans les medianes). D'autres préférent opter pour un réglage qui offre un son grave profond. Ces différentes sonorités peuvent toutes être obtenues facilement en ajustant conjointement les contrôles de Scoop, Tube-Drive et Tube-Drive Mix.

Sélecteur Drive

Le sélecteur TUBEDrive estitué sur le panneau avant et il est utilisé pour activer le circuit de survoltage TUBEDrive. Ce circuit peut aussi être activé à l'aide d'un commutateur au pied optionnel (AFS-2). Une DEL verte, située juste au-dessus du sélecteur TUBEDrive, s'illumine pour indiquer que le circuit a été activé.

Contrôle Drive Mix

Le contrôle Drive Mix devient actif quand le mode TUBEDrive a ete active. Ce contrôle melange une sonorite claire sous-jacente en dessous du son saturé. Lorsque reglé à la position Dry, sens anti-horaire, le signal clair domine le mélange, sans signal sature. Quand vous tournez le contrôle dans le sens horaire, vers la région Wet, le signal sature devient plus apparent. Le niveau du signal sature TUBEDrive continua d'augmenter jusqu'à ce qu'il domine le mélange (position Wet). Cela vous permet d'obtenir le mélange parfait de signaux Wet/Dry, d'un signal complètement clair à un signal complètement sature. Cette caractéristique offre un niveau de contrôle sans precedent du signal.

Contrôles de Tonalité

Les cinq contrôle à chevauchement couvent entièrement le spectre sonore. Chaque contrôle permet une gamme étendue d'ajustement sonore. Chaque contrôle peut augmenter ou réduire le niveau 15 dB. La position centrale représentée un réglage neutre ou nominal.

Conseil: Il est préférible, pour commencer, de régler tous les contrôleles de tonalité à leur position centrale. En jouant, ajustez les un à un jusqu'à l'obtention du son déséré. Rappelez-vous, de tournez le contrôle de fréquence n'auraaucun effet si le contrôle de medianes paramétrique est régled à 0. Le contrôle de basse ajuste le niveau des fréquences les plus graves, le contrôle Low-Mid ajuste la gamme juste au-dessus. Le contrôle paramétrique pour medianes permet un contrôle plus précis pour les fréquences medianes -plus de détails à ce sujet ci-dessous).Le contrôle Hi-Mid couvre les notes les plus aigués et les harmoniques medianes alors que le contrôle Treble s'occupé de la gamme supérieure des harmoniques.

Contrôle Paramétrique Pour Médianes

Le contrôle Paramétrique permet de faire un ajustement qui est centré sur les fréquences de 150Hz - 15kHz .

Conseil: Pour utiliser ce contrôle, réglez la position du contrôle paramétrique de niveau pour médianes pour obtenir une augmentation ou une réduction. Tournez le contrôle de fréquence jusqu'à ce que vous ayez trouve la gamme de fréquences désirée. Quand la gamme de fréquences a étécision, ajustez le contrôle paramétrique de niveau jusqu'à ce que vous ayez obtenu la coupure ou l'augmentation désiré.

Conseil: Utilisez le contrôle paramétrique de medianaes en konjction avec la caractéristique de Scoop. Lorsque vous utilisez le contrôle paramétrique de medianaes, il est possible de rehausser les capacités du Scoop en travaillant les deux contrôles de façonnement de tonalité conjointement. Si vous aimez l'augmentation des graves obtenues avec le Scoop mais désirez adoucir les medianaes à 1Kz (tout en maintainant les fréquences aigués); Ajustez le contrôle paramétrique de fréquences medianaes à 1.0Kz et à l'aide du contrôle paramétrique de niveau coupe autant que nécessaire. La fréquence de 400 Hz est indiquée sur le contrôle paramétrique de fréquence mediane

Contrôle Scoop

Le Scoop rehausse la tonalité des fréquences graves en façon les fréquences medianes autour de 400Hz . En façon les fondamentales des fréquences graves et la brillance des fréquences aiguées, les subtilités normalement cachées sont révélées. Le Scoop façonne des fréquences spécifiques des registres graves et aigus tout en coupant certaines fréquences medianes Le circuit utilise une courbe de tonalité variable qui réagit différemment selon son réglage. Le résultat offre une gamme de tonalité grandement étendue et un niveau de contrôle accrû sur la tonalité. Son utilisation fondamentale est comme le contrôle traditionnel de Scoop qui se retrouve sur nos autres amplificateurs populaire Bassmaster de Yorkville, mais avec une dimension plus vaste et un niveau de contrôle accrû. Tel qu'indiqué sur le panneau avant, la fréquence centrale du scoop est centrée autour de 400Hz . Si vous désirez plus de scoop, réglez le contrôle paramétrique de fréquence mediane à 400 et tournez le contrôle de gain dans le sens anti-horaire jusqu'à l'obtention de la quantité de scoop désiré.

Conseil: Tout comme avec les contrôle des tonalité, il est commandé d'ajuster initialement le contrôle de scoop à la position centrale. Ajustez le doucement, jusqu'à l'obtention de la tonalité désirée.

Conseil: Combinez le contrôle de Scoop, celui de TUBE Drive et de Drive Mix pour un contrôle sans precedent de votre tonalité. Réglez le contrôle TUBE Drive et Drive Mix à leur position maximale et jouez votre instrument tout en tournant doucement le contrôle Scoop de la position OFF jusqu'à la position MAX. Les variations sonores obtenues seront dramatiques mais toujours musicales.

Contrôle de Mélange de Retour d'Effet

Un signal sec est acheminé à travers la prise EFX Send vers une unité de traitement de signal externe. Ce signal est ensuite returné à l'amplificateur par l'entremise de la prise Effects Rtn. Le contrôle de mélange de l'Effects Rtn règle la quantité de signal affecté est mélange au signal dépourvu d'effet. La gamme de réglage passe par totalement dépourvu d'effet à un signal pour la plus grande part affecté

Conseil: Pour l'obtention d'un signal encore plus affecté, augmentez le niveau de sortie de l'unité de traitement de signal externe.

Contrôle de Résonance des Graves

Le Contrôle de résonance des graves ajusté la quantité d'amortissement des fréquences graves de l' amplificateur. Tournez le contrôle dans le sens horaire vers loose pour réduire le facteur d'amortissement et permettre à la résonance de l'enceinte à haut-parleur d'être plus prononcé. Un réglage vers la position tight accroit le facteur d'amortissement pour aider à obtenir un son plus percutant.

Liminetur Commutable

Pour prévenir l'échéage sévère de l'amplificateur de puissance, un limiteur commutable est prévu.

Contrôle Master Volume

Le contrôle Master volume permet l'ajustement du volume général de l'amplificateur.

Vu-Metre Bleu

Le Vu-metre à 12 DEL détecte le signal d'ensemble acheminé à l'amplificateur de puissance. La DEL amber indique que le signal approche le niveau maximum maximum d'entrée à l'amplificateur de puissance et un DEL rouge indique que le signa la excédé son niveau maximum (pouvant créé de l'échéage). La fonction peak-hold permet à la DEL de signal la plus haute, détecté par le Vu-metre, de rester temporairement illuminé permettant à l'utilisateur de garder un oeil sur le niveau de sortie durant la performance.

DEL Protect

La DEL Protect rouge affiche la condition du circuit de protection interne. Lors de la mise en marche initiale du XS800HH, le circuit de protection interne est activé, il n'y aura aucun son jusqu'à ce que la DEL rouge de protection s'éteigne. Dans les rares instances ou l'amplificateur cette de fonctionner ou s'il y a un court-circuit, l'amplificateur prendra environ de 15 à 20 secondes pour la ré-initialisation et l'obtention de la pleine puissance.

Commutateur Mute

Le commutateur Mute coupe le signal du préamplificateur à la sortie ligne et à l'amplificateur de puissance, coupant ainsi les signaux acheminés à la table de mixage et aux enceintes à haut-parleur. La sortie Tuner Out continuaera de fonctionner (voir sortie Tuner dans la section Rear Panel).

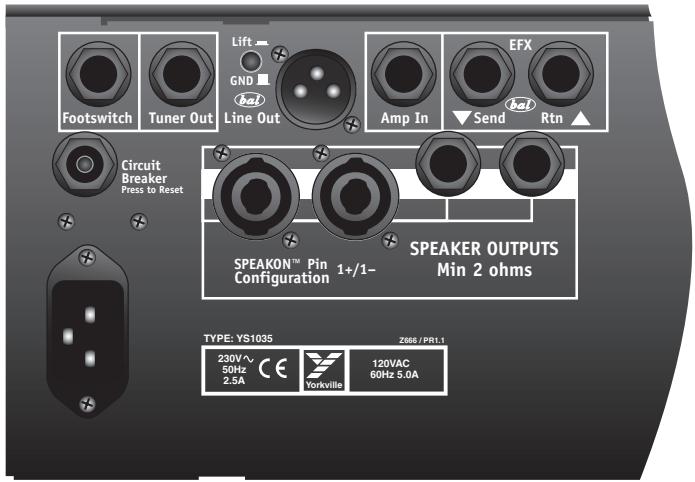

Panneau Arrière

Prise pour commutateur au pied double (TUBEDrive et EFX-Return)
Un commutateur au pied double peut être utilisé pour activer ou désactiver le TUBEDrive et l'effet externe.

Utilisez un commutateur double au pied avec fiche standard PBM 1 / 4 " (AFS-2). Les DEL correspondantes sur l'amplificateur et le commutateur au pied s'illumine quand l'effet est engagé. Les Effets ne peuvent être commutés que par le commutateur au pied, mais le circuit TUBEDrive peut être engage/ désengageé soit par le commutateur au pied soit par le commutateur situé sur le panneau avant. Le commutateur au pied l'emporte sur le commutateur du panneau avant.

Sortie Tuner

La sortie Tuner de 14 "achemie le signal de votre guitare basse à un accordeur externe pour instrument musical. Vous n'vez qu'a raccorder une extrémité d'un cable blinde 14 " à la prise Tuner Out et l'autre extrémité à l'accordeur électronique. Appuyez sur le bouton Mute pour couper le son au haut-parleur et le son à la sortie ligne.

Conseil: Gardez vous accorder branche à la prise Tuner Out et coupez le signal quand vous poulez accorder libre instrument en silence. Une caractéristique très utile sur la scene. Le procédé d'accordage n'est pas quelsque chose que vous audience désire entendre!.

Prise de Sortie Ligne Symétrique XLR

Située sur le panneau arrière, cette prise est utilisé pour connecter directement à la console de mixage. Utilisez la lors de performance live ou durant les sessions d'enregistrement au studio. Sélectionnez l'option D.I. sur le sélectionur de mode D.I. Output (situé sur le panneau avant) pour obtaining un signal pré-EQ et pré-EFX. Sélectionnez l'option Line pour un signal post-EQ et post-EFX. Un commutateur Ground Lift, juste à côté de la prise XLR jack, déconnecte la tige de mise à la masse sur la prise symétrique Line Out (tige 1) lorsque enforcé.

Note: Quand le sélecteur Mute est engagé, le signal ne sera pas acheminé à la console de mixage par l'entremise le la sortie XLR.

Commutateur Ground Lift

Le commutateur Ground Lift est situé à côté de la prise XLR de sortie ligne symétrique sur le panneau arrière. S'il y a un bourdonnement quand vous connectez la sortie XLR ligne symétrique à une console de mixage (ou autre apparéil audio), débranchez la mise à la masse (tige 1) en,enfantant le commutateur Ground Lift.

Prise Amp In 1 / 4''

L'entrée symétrique Amp In estitué au panneau arrêté du XS800H. La prise Amp In offre un chemin directe à la section d'amplificateur de puissance du XS800H, contournant ainsi la section de pré-amplification. Le contrôle Master garde toutes le contrôle sur le volume général de sortie. Plusieurs XS800H peuvent être raccordés ensemble en utilisant le signal à la prise de sortie ligne symétrique XLR du premier XS800H pour acheminer le signal à la prise d'entrée ligne sur le XS800H additionnel.

Prise 1 / 4'' d'Envoi à l'Effet

Le signal acheminé aux processeurs d'effet externe est symétrique post-EQ à partir de la prise Effect Send.

Note: Cette prise peut aussi être utilisé comme sortie ligne additionnelle pour acheminer le signal à un autre amplificateur de puissance. Le son à cette prise n'est pas coupé quand le sélecteur Mute est engagé.

Prise de Retour d'Effet 1 / 4''

Cette prise symétrique est utilisé pour returner au XS800H le signal audio ayant été traité par l'appareil d'effet externe. Le contrôle Effects Return, situé sur le panneau avant, règle le mélange des signaux affectés et dépourvus d'effet. Cette entrée peut aussi être utilisée comme entraîlée pour mélanger une source audio secondaire comme par exemple de la musique pré-enregistrer.

Prises de Sortie

Les prises 1 / 4 " et Speakon™ sont utilisés pour raccorder des enceintes à haut-parleur supplémentaires. Les prises de sortie pour haut-parleur sont toutes branchée en parallèle. La charge d'impédance minimum est de 2-ohms (ex.: deux enceintes de 4-ohms ou quatre enceintes de 8-ohms).

Système de Refroidissement

Le XS800H est équipé de deux ventilateurs de trois pouces. Les ventilateurs tournent normalement à vitesse réduite, et leur vitesse augmente selon l'emploi de l'amplificateur de puissance. Les conduits d'entrée pour l'aération sont situés à l'arrière de l'amplificateur et sur le dessus (vers l'arrière). Les conduits d'échéppement sont situés sur les cots.

Attention: Les conduits d'entree pour I'aeration sur le panneau arriere ne doit pas etre obstruer pour permetre une belle ventilation vers l'amplificateur. Les conduit s d'échappement sur les cotes sont utilisés pour permettre à l'air chaud d'évacuer. Prévoyez un dégagement d'au moins un pouce sur chaque cote. L'arriere de I'appareil ne devrait jamais etre obstrue.Le montage en rack du XS800H n'afectera pas la circulation d'air si vous vous assurez que I'arriere du rack reste ouvert durant I'opération.

Remplacement des Lampes de Préamplificateur

Quand vous remplacez les lampes de préamplificateur, employez seulement le numéro de piece Yorkville Sound "12AX7SORTED". Ces lampes ont été spécifiquement sélectionnées pour ce produit. Pour plus d'information, nous vous prions de vous reférez au manuel de service.

ba55Master

XS800

Specifications

Type

Puisance @ impédance min.(watts)

Impedance minimum (ohms)

Puisance d'éclatement - 2 cycles

Réponse en fréquence (Hz +/-3dB)

Bruit et Bourdonnement (dB)

Canaux d'entrees

Entrées - Canal 1

Contrôle - Canal 1

Commutateurs - Canal 1

Contrôle Master Volume

Sensibilité d'entrée (mV)

Sorties Principales

Sorite Ligne (type / configuration)

Sensibilité de la Sortie Ligne (Vrms)

Boucle d'effet / Location

Commutateur au pied pour effet / Fonction

Sensibilité du return d'effet (Vrms)

DEL Indicatrices

Protection

Liminur / Commutable

Prise de sortie pour haut-parleur externe / location

Prise pour casque d'écoute

Autres Caracteristiques

Dimensions (PLH, pouces)

Dimensions (PLH, cm)

Poids (livres / kg)

Amplificateur pour basses

600 @8 ohms / 800 @4 ohms / 600 @2 ohms

2

1000 Watts

20hz - 20kHz

-90dB Non-Pondéré/ -94db A Pondéré

1

2x 1/4 pouces, 0dB / -6dB

EQ à 5 bandes avec medianes balayable paramétrique,

Gain à lampe

Limiteur, Compresseur, Tube Drive, Tuner Mute

Oui

80

SpeakonTM, 1/4 pouce (x2)

Tube Drive / Boucle d'effet

1

Alimentation, Tube Drive, Compresseur, Mute, retour EFX

Oui / Oui (Liminateur déprétage de sortie)

2 × 1/4 pouces, 2 × Speakon™

Non

Entrée à l'amplificateur de puissance (arrière)

Medianeas Parametrique

Mélange avec/sans effet sur le return d'effet

Contrôle avec/sans effet sur le mode Drive

Compresseur Ajustable

Sélecteur Mute pour accordage et prise tuner out 1/4"

Résonance Basses Fréquences

Sélecteur de mode d'entrée à Lampe/semi-conducteur

Affic heures de puissance de sortie à 12 DEL avec Indicateur

d'échéage

13 × 19 × 5

33 × 48 × 13

25/11.4

1/4-inch T.B.S.

Phone Plug

XLR Plug

(Male)

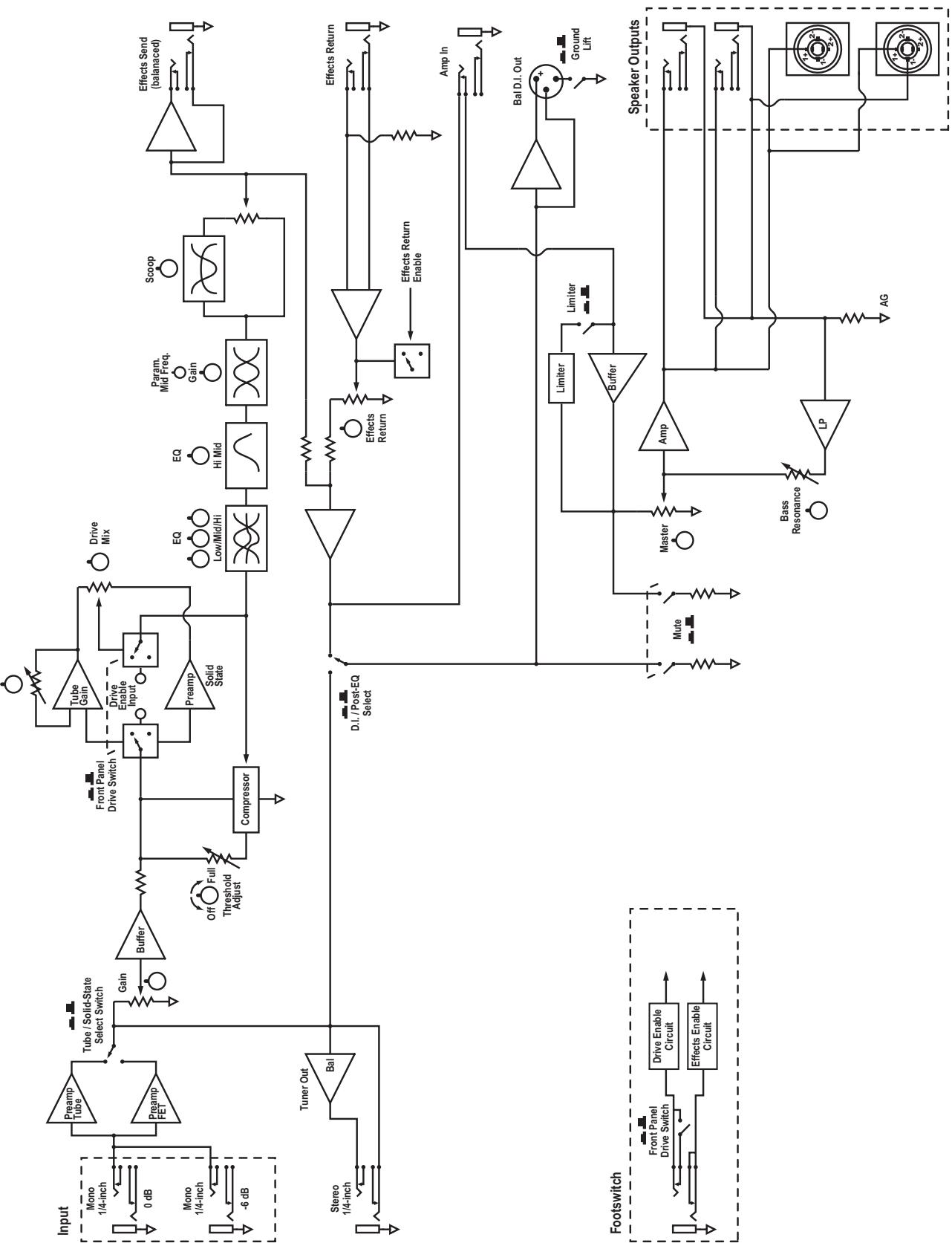

Block Diagram for XS800H
DESIGNED AND MANUFACTURED BY YORKVILLE SOUND
BLOCK-DIAG-XS800H-01-1v1.ai

WEB: www.yorkville.com
