Type de produit	Caisson de graves (subwoofer) actif
Marque	Klipsch
Modèle	RW Subwoofers
Gamme	Reference
Alimentation	Secteur 120V / 60 Hz (selon région)
Amplification	Intégrée
Entrées audio	Entrée LFE (RCA), entrées ligne stéréo (RCA), entrées haut-parleurs (bornes)
Réglages	Volume, phase, fréquence de coupure (filtre passe-bas variable)
Filtre passe-bas	Contournable en mode LFE
Mise sous tension	Interrupteur principal + mode automatique (détection de signal)
Protection	Arrêt automatique après inactivité
Placement recommandé	Près d’un mur ou dans un coin, éviter de placer le haut-parleur contre un mur
Entretien	Époussetage régulier, nettoyage de la grille avec une brosse d’aspirateur
Nettoyage	Ne pas utiliser de produits abrasifs ou solvants
Sécurité	Ne pas exposer à l’eau, ne pas obstruer les ouies de ventilation, débrancher en cas d’orage
Garantie (États-Unis et Canada)	5 ans (haut-parleurs), 2 ans (composants électroniques)
Homologations	UL6500, CAN/CSA E60065, FCC classe B, ICES-003, CE

FOIRE AUX QUESTIONS - RW SUBWOOFERS KLIPSCH

Comment brancher le caisson de graves à un récepteur moderne Dolby Digital ou DTS?

Utilisez la sortie LFE du récepteur et raccordez-la à l’entrée LFE du caisson de graves. Cela contourne le filtre passe-bas interne du caisson. Réglez le récepteur sur ‘Subwoofer: On’.

Où placer le caisson de graves pour obtenir les meilleures performances?

Placez-le près d’un mur ou dans un coin de la pièce, à distance des portes et ouvertures. Évitez de placer l’avant du caisson directement contre un mur. L’utilisation de plusieurs caissons dans la même zone donne de meilleurs résultats.

Comment régler la phase du caisson de graves?

Écoutez un enregistrement contenant des graves répétitifs depuis votre position d’écoute. Basculez le bouton de phase entre 0° et 180° et choisissez le réglage qui produit le niveau de graves le plus élevé et le plus naturel.

Quelle fréquence de coupure dois-je utiliser?

Si vous utilisez l’entrée LFE, le récepteur gère le filtrage ; commencez à 80 Hz. Sinon, réglez la fréquence de coupure à la limite inférieure de vos enceintes principales (généralement entre 40 Hz pour de grandes enceintes et 120 Hz pour des satellites).

Comment activer la mise sous tension automatique?

Mettez l’interrupteur principal sur On et l’interrupteur d’alimentation automatique sur On. Le caisson se mettra sous tension lorsqu’un signal est détecté et s’éteindra automatiquement après une période d’inactivité.

Comment nettoyer le caisson de graves?

Utilisez un chiffon sec pour l’époussetage. Pour la grille, utilisez une brosse d’aspirateur. N’utilisez jamais de produits abrasifs, de solvants ou de détergents puissants.

Que faire si le caisson de graves ne s’allume pas?

Vérifiez que le cordon d’alimentation est bien branché et que la prise fonctionne. Assurez-vous que l’interrupteur principal est sur On et que le mode automatique n’est pas en veille. Si le problème persiste, contactez un réparateur agréé.

Puis-je utiliser plusieurs caissons de graves?

Oui, Klipsch recommande de placer plusieurs caissons dans la même partie de la pièce, sans les écarter, pour de meilleures performances. Les raccordements se font de la même manière que pour un seul caisson.

Quelle est la durée de la garantie?

Pour les États-Unis et le Canada, la garantie est de 5 ans pour les haut-parleurs et de 2 ans pour les composants électroniques. Pour les autres pays, contactez le revendeur local.

Le caisson peut-il être utilisé avec un système stéréo à deux canaux?

Oui, vous pouvez le raccorder via les entrées de niveau ligne (RCA) ou les entrées haut-parleurs. Utilisez les bornes haut-parleurs si votre amplificateur n’a pas de sortie préampli. Respectez la polarité.

MODE D'EMPLOI RW SUBWOOFERS KLIPSCH

1. LIRE ces instructions.
2. CONSERVER ces instructions.
3. RESPECTER tous les avertissements.
4. SUIVRE toutes les instructions.
5. NE PAS utiliser cet appareil à proximité de l'eau.
6. NETTOYER UNIQUEMENT avec un chiffon sec.
7. NE PAS OBSTRUER les ouies de ventilation. Installer conformément aux instructions du constructeur.
8. Ne pas installer à proximité uisinières et les autres appareils (notamment les amplificateurs) dégageant de la chaleur.
9. NE PAS neutraliser le dispositif de sécurité que constitue la fiche polarisée ou à broche de terre. Une fiche polarisée a va pas dans votre prise de courant, demander à un electricien de remplaçer cette prise d'un type ancien.

10. PROTEGER le cordon d'alimentation en s'assurant qu'il ne risque pas d'être piétiné ou écrasé, en particulier près des fiches, des blocs multiprises et de son point de sortie de l'appareil.

11. UTILISER UNIQUEMENT les accessoires préconisés par le constructeur.

1. UTILISER exclusivement avec un chariot, un support, un trèpied, une console ou un bâti recommandé par le fabricant ou vendu avec l'appareil. Lorsqu'un chariot est utilisé, faire preuve de prudence pour déplacer l'ensemble chariot/appareil afin d'éviter un renversement pouvant causeurs des blessures.
2. DEBRANCHER cet apparéil en cas d'orage ou lorsqu'il reste inutilisé pendant une longue durée.
3. CONFIER tout travail de dépannage à un réparateur professionnel compétent. En cas de dommages, il faut faire réparer l'appareil, par exemple si la fiche ou le cordon d'alimentation a été endommag ie ou à l'humidité, s'il ne fonctionne pas normalement ou s'il a subi une chute.

Ce symbole indique d'importantes instructions d'utilisation et d'entretien accompagnant cet appareil.

Ce symbole indique qu'une tension dangereuse présentant un risque d'électrocution est présente dans l'appareil.

AVERTISSEMENT: Pour réduire les risques d'incendie et d'électrocution, ne pas exposer cet article à la pluie ni à l'humidité.

AVERTISSEMENT: Les tensions présentes dans cet appareil peuvent être mortelles. Cet appareil ne contient pas de pièces pouvant être remplacées par l'utilisateur. Tout travail de dépannage doit être confié à un réparateur professionnel compétent.

ATTENTION: Les changements ou modifications non expressément approuvés par le fabricant peuvent annuler le droit de l'utilisateur à utiliser cet appareil.

Merci d'avoir acheté un caisson de graves Klipsch. Lorsque vous aurez lu ce manuel et raccordé le système, vous bénéficierez des résultats de plus de 55 ans d'études techniques rigoureuses et d'un plan supérieur de recherche et développement. Pour que nous puissions mieux vous servir, n'oublier pas de remplir la fiche de garantie que vous trouverez à la fin de ce manuel ou en ligne sur www.klipsch.com. Encore une fois, merci d'avoir choisi Klipsch. Nous espérons que votre caisson de graves sera le compagnon de vos films et votre musique pendant de nombreuses années.

Placement

Le caisson de graves de la gamme Reference offre de bonnes performances dans de nombreuses et diverses positions. Toutefois, vous en tirerez le meilleur en suivant ces directives simples :

• Bien que l'orientation du caisson de graves ne joue pas un rôle essentiel, évitez de placer l'avant (haut-parleur) de l'enceinte contre un mur.
• La puissance émise par le caisson de graves augmente lorsqu'on le rapproche d'un mur et atteint son maximum lorsqu'on le met dans un coin. Dans la mesure du possible, mettez le caisson de graves contre ou près d'un mur.
• Dans la plupart des pièces, la restitution des graves par un caisson est la plus agréable lorsque celle-ci est placée dans un coin à une distance suffisante des portes et autres ouvertures. Lorsque plusieurs caissons de graves sont utilisés, les meilleures performances sont en général obtenues en les mettant ensemble dans la même partie de la pièce, sans les écarter.

Raccordement et réglage

Réalisez tous les raccordements avec l'alimentation coupée sur le caisson de graves et l'amplificateur principal. Le caisson de graves permet trois types de connexions en face arrière : (1) une prise simple RCA directe LFE contournant le filtre passif interne, (2) une paire de prises RCA pour l'entrée stéréo (ou mono) de niveau ligne et (3) un jeu de bornes de raccordement aux sorties haut-parleur d'un récepteur ou d'un amplificateur. En outre, la face arrière comprend quatre commandes : (1) Alimentation principale, (2) Mise sous/hors tension automatique, (3) Phase, (4) Fréquence de coupure de filtre passe-bas. La commande de volume se trouve sur le panneau supérieur latéral droit du caisson de graves.

Raccordement à un processeur ou récepteur ambiphonique numérique —

Aujourd'hui, les processeurs et récepteurs ambiophoniques numériques Dolby Digital® (AC-3) et DTS® offrent des sorties de caissons de graves de niveau ligne et des filtres passifs intégrés pour caissons de graves. Si votre système est articulé autour d'un tel appareil sera presque toujours préférable de raccorder la sortie caisson de graves du récepteur ou du processeur à l'entrée directe LFE (voir la figure 1). Le filtre passif interne du caisson de graves sera ainsi contourné. Un tel raccordement ne doit être réalisé que si cela est compatible avec le fonctionnement interne du récepteur. Utilisez un câble blindé de raccordement de caisson de graves, de haute qualité et de longueur suffisante, muni de fiches RCA à chaque extrémité. Notre revendeur peut vous aider à choisir un câble adéquat. Dans le récepteur ou le processeur, n'oubliez pas de régler le paramètre « Subwoofer » sur « On » ou « Yes » à l'aide du menu de configuration des enceintes. Outre la simple activation de la sortie caisson de graves, certains récepteurs et processeurs comportent des possibilités supplémentaires de gestion des graves. Pour obtenir plus de renseignements sur la façon de bien régler les paramètres de gestion des graves pour votre système, consultez le manuel d'utilisation de ce récepteur ou de votre processeur, ou bien adressez-vous à votre revendeur.

Alimentation — Mettez l'interrupteur principal d'alimentation du caisson de graves sur « Off ». Puis branchez le cordon d'alimentation dans une prise de courant. Vous pouvez soit mettre manuellement sous tension et hors tension à l'aide de l'interrupteur principal d'alimentation,

soit laisser celui-ci en position de marche et mettre l'interrupteur d'alimentation automatique en position « On », ce qui permet la mise sous tension automatique du caisson de graves lorsqu'un signal est détecté sur une des entrées et la mise hors tension automatique après un certain temps d'inactivité. Pour la plupart des systèmes, il est conseillé d'utiliser le réglage « On » pour l'alimentation automatique.

Réglage du filtrage passif — Si l'entrée directe LFE est utilisée, le réglage de la fréquence de coupure est contourné en face arrière. Le récepteur ou le processeur assure la fonction de filtrage passif. En général, une fréquence unique régée entre 80Hz et 100Hz est utilisée. Si vous récepteurs ou yourselves processer permet de désirir la fréquence de coupure, il est conseillé de commencer par 80Hz. Consultez la section relative au réglage pour plus de renseignements. Dans un tel cas, commencez par la fréquence s'approchant le plus de la limite inférieure de fréquence spécifiée pour les plus petites enceintes du système. Une fois les autres réglages terminés, vous pouvez essayer d'augmenter et de diminuer légèrement la fréquence pour déterminer si un autre réglage donne de meilleurs résultats. Si la fréquence de coupure est réglée à une valeur supérieure à 100Hz, il faut mettre le caisson de graves à l'avant de la pièce et à proximité des enceintes principales.

Réglage du volume — Réglez le niveau du caisson de graves de façon à obtenir une transition agréable entre sa sortie et celle des enceintes principales. Votre récepteur ou votre processeur possède une commande de niveau de caisson de graves dans son menu de configuration des enceintes. Il est donc inutile d'aller et voir petit à petit entre cet appareil et la commande de niveau du caisson de graves lui-même. Au bout du compte la commande du menu doit être à peu près au milieu de sa plage de réglage. Essayez d'obtenir des sonorités graves puissantes sans qu'elles soient explosives ou cavernes.

Réglage de phase — Dans certaines installations, le réglage de phase peut ne pas jouer un rôle important, tandis que dans d'autres, il peut être nécessaire d'aller et voir un certain temps entre le réglage de phase et celui du volume pour obtenir l'affectation des combinaisons avec les enceintes principales. Étant donné que chaque réglage (y compris celui de la fréquence de coupure dans le récepteur ou le processeur) affecte l'optimisation des autres paramètres, le bon réglage de l'ensemble peut prendre un certain temps. Commencez par mettre le bouton de phase sur et écoutez de la position normale d'écoute un enregistrement avec un contenu grave prédominant et répétitif. Recommencez en réglant la phase à puis à. Utilisez le réglage offrant le niveau de graves le plus élevé.

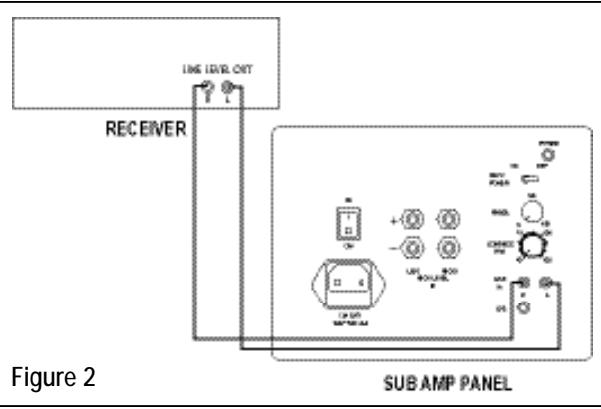

Raccordement à un processeur ou récepteur ambiophonique analogique, ou à un système stéreo à deux canaux — Certains récepteurs et processeurs audiovisuels (sans fonction Dolby Digital® ni DTS®) possèdent une sortie caisson de graves de niveau ligne. D'autres, ainsi que certains amplificateurs intégrés et récepteurs stéreo, possèdent des sorties de canaux gauche et droit

de niveau ligne. Tous les processeurs abiophoniques et préamplificateurs stéreo indépendants possèdent des sorties de niveau ligne. Ces sorties peuvent être raccordées aux entrées principales de niveau ligne du caisson de graves (Voir la figure 2). Utilisez un ou deux câbles blindés de raccordement de haute qualité et de longueur suffisante, munis de fiches RCA à chaque extrémité. Votre revendeur peut vous aider à choisir des câbles adéquats. Si votre système n'offre aucun de ces types de sorties, vous ne pouvez raccorder les entrées de niveau ligne du caisson de graves aux sorties haut-parleur de l'amplificateur intégré ou du récepteur (Voir la figure 3).

• Sortie caisson de graves — Raccordez la sortie du caisson de graves à l'une des entrées de niveau ligne du caisson de graves. N'utilisez pas l'entrée directe LFE.
• Sorties préamplificateur d'amplificateur intégré ou de récepteur — Si votre amplificateur intégré ou récepteur possède des sorties préamplificateur disponibles pour les canaux avant gauche et droit, raccordez-les aux entrées de niveau ligne du caisson de graves.
• Boucles « sortie préampli/entrée ampli principal » sur amplificateur intégré ou récepteur — Sur certains amplificateurs intégrés et récepteurs, les étages de préamplification et d'amplification de puissance sont reliés par des cavaliers externes. Si les canaux avant gauche et droit sont raccordés de cette façon, vous pouvez raccorder le caisson de graves à ces sorties de préamplificateur. Utilisé pour cette une paire d'adaptateurs en Y, possédant chacun deux fiches RCA males et une prise RCA femelle. Sur les deux canaux, refrez les cavaliers. Pour chaque canal, raccordez une branche de l'adaptateur en Y à la sortie du préamplificateur et l'autre à l'entrée de l'amplificateur principal. Raccordez aux extrémités femelles des adaptateurs en Y les câbles reliés au caisson de graves.

• Processeur ambiophonique ou préamplificateur indépendant — Utilisez une paire d'adaptateurs en Y, possédant chacun une fiche RCA male et deux prises RCA femelles. Débranchez du préamplificateur ou du processeur les câbles reliés aux sorties des canaux gauche et droit et raccordez-les aux adaptateurs en Y. Pour chaque canal, raccordez aux prises RCA de l'adaptateur en Y le câble relié à l'amplificateur de puissance et celui relié au caisson de graves.
• Sorties haut-parleurs — Raccordez aux entrées haut-parleurs du caisson de graves les mêmes sorties de l'amplificateur intégré ou du récepteur qu'aux enceintes avant gauche et droite. Il faut utiliser pour cela un deuxième jeu de fils allant des sorties haut-parleur gauche et droite au caisson de graves. Respectez la polarité : les sorties positives (+, rouges) doivent être reliées aux entrées positives et les sorties négatives (-, noires) aux entrées négatives. Assurez-vous de l'absence de contact métallique contre métal entre les polarités positive et négative à chaque extrémité de la liaison, afin d'éviter tout risque de mauvais fonctionnement ou d'endommagement de l'amplificateur. Le caisson de graves peut être raccordé à une sortie secondaire ou « B » des canaux principaux de l'amplificateur à condition que le volume des enceintes principales ne soit pas affecté lorsque les deux sorties sont sélectionnées.

Alimentation — Mettez l'interrupteur principal d'alimentation du caisson de graves sur « Off ». Puis branchez le cordon d'alimentation dans une prise de courant. Vous pouvez soit mettre manuellement sous tension et hors tension à l'aide de l'interrupteur principal d'alimentation, soit laisser celui-ci en position de marche et mettre l'interrupteur d'alimentation automatique en position « On », ce qui permet la mise sous tension automatique du caisson de graves lorsqu'un signal est détecté sur l'une des entrées et la mise hors tension automatique après un certain temps d'inactivité. Pour la plupart des systèmes, il est conseillé d'utiliser le réglage « On » pour l'alimentation automatique.

Réglage — Pour commencer, réglez la fréquence de coupure à environ la valeur limite inférieure des enceintes avant gauche et droite. Si vous ne disposerez pas de leurs caractéristiques, faites une estimation réalisée en fonction de la taille des enceintes. En général, une grande enceinte permet d'obtenir des fréquences plus basses qu'une petite. Vous pouvez donc commencer par un réglage de la fréquence de coupure à la valeur minimale de 40Hz pour une grande enceinte posée au sol, et à la valeur maximale de 120Hz pour une toute petite enceinte satellite. Pour les enceintes de bibliothèque, la plage est en général de 50 à 80Hz. Si la fréquence du filtre passif est réglée à une valeur supérieure à 100Hz, il faut mettre le caisson de graves à l'avant de la pièce et à proximité des enceintes principales.

Écoutez divers enregistements musicaux contenant un niveau de graves important sans être prédominant. Réglez le niveau du caisson de graves de façon à obtenir une musique chaude et naturelle. Si vous avez des difficultés pour obtenir un niveau suffisant d'extrêmes graves sans pour autant rendre le son caverneux, c'est sans doute parce que la fréquence de coupure est réglée à une valeur trop élevée. Essayez de la réduire légèrement jusqu'à ce que le problème disparaisse. Si le son est faible au point de devoir augmenter excessivement le niveau du caisson de graves et que les extrêmes graves deviennent trop importants, essayez de modifier le réglage de phase. Si cela ne permet pas de résoudre totalement le problème, il faut sans doute augmenter la fréquence de coupure.

Commentaire général à propos des réglages : Étant donné que toute modification d'un réglage a tendance à modifier dans une certaine mesure les valeurs optimales des autres paramètres, le processus de réglage est très interactif et implique beaucoup de tâtonnements. Si vous n'êtes toujours pas satisfait après avoir passé un moment à écouter et à régler, c'est peut-être qu'il faut essayer de modifier un peu l'emplacement du caisson de graves. Bien entendu, cela entraîne une interaction avec tous les autres réglages. N'oubliez pas que la patience est une vertu. Le résultat final sera à la hauteur de vos efforts.

Entretien et nettoyage

Le nettoyage de votre caisson de graves ne demande qu’un époussetage de temps en temps. N’utilisez jamais de produits de nettoyage abrasifs ou à base de solvant ni de détergents puissants. Vous pouvez nettoyer la grille à l’aide d’une brosse d’aspirateur.

Homologations

Conformité aux normes UL6500 et CAN/CSA E60065 ; homologation comme appareil numérique de classe B au titre des modalités de vérification FCC section 15. Cet appareil numérique de classe B est conforme à la norme canadienne ICES-003. Autorisation de porter la marque CE, conformité à la directive basse tension 73/23/EEC de l'Union européenne ; conformité à la directive CEM 89/336/EEC de l'Union européenne.

Garantie (états-unis et CANADA seulement)

La garantie ci-dessous est valable exclusivement pour les articles vendus aux consommateurs aux États-Unis et au Canada.

KLIPSCH AUDIO TECHNOLOGIES (KLIPSCH dans ce qui suit) garantit cet article contre tout défaut de fabrication ou de matériel (sous réserve des conditions énoncées ci-dessous) pour une période de cinq (5) ans à compter de la date d'achat. Pendant cette période de garantie, KLIPSCH réparera ou remplacera, à sa discrétion, l'article ou la pièce défectueuse (à l'exception des amplificateurs et autres appareils électroniques). Pour les articles comportant des amplificateurs ou d'autres composants électroniques, la période de garantie de ces composants est de deux (2) ans à compter de la date d'achat.

Pour tout service entrant dans le cadre de la garantie, veuillez prendre contact avec le concessionnaire agrée KLIPSCH auprès duquel l'article a été acheté. Si le concessionnaire ne dispose pas des moyens d'effectuer la réparation de l'article KLIPSCH, celui-ci peut être renvoyé à KLIPSCH en port payé pour réparation. Veuillez appeler KLIPSCH au 1-800-KLIP-SCH pour recevoir des instructions à ce propos. L'article devra être expédie dans son emballage d'origine ou dans un emballage offrant le même niveau de protection.

Toute demande de réparation ou de remplacement dans le cadre de la garantie doit être accompagnée d'une preuve d'achat datée (facture ou ticket de caisse) attestant que la période de garantie n'a pas Expired.

Cette garantie est annulée si (a) le numéro de série apposé à l'usine est modifié ou retiré de l'article ou (b) l'article n'a pas été acheté auprès d'un concessionnaire agré KILPSCH. Il est possible d'appeler le 1-800-KILPSCH pour vérifier que le numéro de série n'a pas été modifié ou que le vendeur est bien un concessionnaire agré KILPSCH.

Cette garantie ne couvre pas les dommages superficiels ou résultant d'une mauvaise utilisation, d'un mauvais traitement, d'une utilisation commerciale ou de modification de cet article ou de toute pièce de celui-ci, ou encore de négligence, de catastrophe naturelle ou d'accident. Cette garantie ne couvre pas les dommages résultant d'un

emploi, d'une installation ou d'un entretien inadéquats, ou d'une tentative de réparation par toute personne non autorisée par KLIPSCH à effectuer des réparations dans le cadre de la garantie. Toute réparation non autorisée annule cette garantie. Cette garantie ne couvre pas les articles vendus EN L'ÉTAT ou SANS GARANTIE.

LES RÉPARATIONS OU REMPLACEMENTS OFFÉRTS DANS LE CADRE DE CETTE GARANTIE CONSTITUENT LE SEUL RECOURS DE L'ACHETEUR. KLIPSCH DÉCLINE TOUTE RESPONSABILITE EN CAS DE DOMMAGES INDIRECTES OU ACCESSOIRES POUR MANQUE-MENT À TOUTE GARANTIE EXPRESSE OU IMPLICITE DE CE PRODUIT. SAUF DISPOSITIONS CONTRAÎRES PRÉVUES PAR LA LOI, CETTE GARANTIE EXCLUE ET REMPLACE TOUTE AUTRE GARANTIE EXPRESSE OU IMPLICITE, Y COMPRIS, MAIS DE FAÇON NON LIMITATIVE, LES GARANTIES DE QUALITÉ MARCHANDE ET D'ADAPTATION À UN USAGE PARTICULARIER.

Certaines collectivités territoriales n'autorisant pas l'exclusion ou la limitation des dommages indirects ou accessoires ou des garanties implicites, il est possible que les limitations ou exclusions ci-dessus ne s'appliquent pas à votre cas. Cette garantie vous donne des droits particuliers. Vous bénéficierez peut-être d'autres droits selon votre lieu de résidence.

Garantie a l'extérieur des etats-unis et du CANADA

Si ce produit est vendu à l'extérieur des États-Unis et du Canada, la garantie doit être conforme aux lois en vigueur et n'engage que la responsabilité du distributeur qui l'a fourni. Pour obtenir un service en garantie, contactez le détaillant chez qui vous avez acheté ce produit ou le distributeur qui l'a fourni.
