BEDIENUNGSANLEITUNG RW SUBWOOFERS KLIPSCH

WICHTIGER SICHERHEITSHINWEIS

1. LEsEN Sie diese Anweisungen durch.
2. BEHALTEN Sie diese Anweisungen.
3. BEACHTEN Sie alle Warnhinweise.
4. FOLGEN Sie allen Anweisungen.
5. Verwenden Sie diese Geräte NICT in der Nähe von Wasser.
6. Reinigen Sie sie NUR mit einem trockenen Tuch.
7. Blockieren Sie KEINE Lufungsoffnungen.Installieren Sie die Geräte entsprechend den Herstelleranweisungen.
8. Installieren Sie sie nicht in der Höhe von Wärmequellen wie Heizkörpern, Warmlufteintrittsoffnungen, Ofen oder anderen wärmeerzeugenden Geräten (einschließlich Verständern).
9. Sie durfen die Sicherheitsfunktion polarisierter oder geerdteter Stecker NICT außer Kraft setzen. Ein polarisierter Stecker hat zwei Stiffe, wobei einer dicker ist als der andere. Ein geerdteter Stecker hat zwei Stiffe und einen dritten Erdungsstift. Der dickere Stift oder der dritte Stift dienen zur Sicherheit. Wenn der mitgelieferte Stecker nicht in ihre Steckdose passit,sollten Sie die veraltete Steckdose durch einen Elektriker ersetzen halten.
   10.VERMEIDEN Sie,dass das Netzkabel belastet oder geknicht wird,vor allem bei Steckern, Zusatzsteckdosen und beim Ausgang aus dem Gerat
10. Verwenden Sie AUSSCHLIESSLICH vom Hersteller empfohlene Zusatzgeräte/Zubehör

1. Verwenden Sie beim Transport ausschließlich Wagen, Ständer, Stative, Halterungen oder Tische, die vom Hersteller empfehlen oder mit dem Gerat verkauf wurden. Bei Verwendung eines Wagens sollenen Sie vorsichtig sein,damit Wagen und Gerat nicht kippen und Verletzungen verursachen.

2. Trennen Sie diese Gerät bei Gewitter vom Netz, oder wenn es längerere Zeit nicht benutzt wird.

3. Lassen Sie alle Wartungen bzw. Reparaturen von geschulten Kundendiensttechnikern durch führten. Eine Wartung bzw. Reparatur ist notwig, wenn das Gerat auf irgendene Weise beschadigt wurde,z.B.durch Schaden am Netzkabel oder -stecker, durch Verschüttungen von Flüssigkeiten,durch das Hineinfallen von Gegenständen,durch Regen oder Feuchtigkeit, wenn es nicht richtig Funktioniert oder wenn es fallen gessen wurde.

Dieses Symbol weist daraufhin,dass die dieser Einheit beiliegenden Anleitungen,.
wichtigte Betriebs- und Wartungsanweisungen enthalten.

Dieses Symbol weist auf die Gefahr eines Stromschlags aufgrund von gefährlichen, Spannungen in dieser Einheit hin.

WARNING: Um die Gefahr eines Feuers oder Stromschlags zu verringn, ist diese Gerät vor Regen oder Feuchtigkeit zu schützen.

CAUTION

SKOFELECTRCSDONOTOPEN

WARNING: In thisem Gerat gibt es lebensgefährliche Stromspannung. Das Gerat enthalt keine durch den Benutzer zu wartenden Teile, Lassen Sie alle Wartungen bzw. Reparaturen von geschulten Kundendiensttechnikern durchführren.

WARNING: Änderungen oder Modifikationen, die nicht ausdrücklich vom Hersteller genehmigt sind, können des Rechts des Benutzers zum Betrieb des Geräts ungültig werden setzen.

Vielen Dank, dass Sie einen Klipsch-Subwoofer gekauft haben. Nach der Lekture these Handbuchs und dem Anschluss Ihr Systems werden Sie das Ergebnis von über 55 Jahren Herausragender Technologie und fuhrender Forschungs- und Entwicklungserbeit horen konnen. Füllen Sieitte die Garantiekarte auf der Rückseite these Handbuchsaus,oder tun Sie dies online bei www.klipsch.com,sos dass wir Ihnen better themselves.Nochgmalvielen Dank, dass Sie Klipsch gewahlt haben.Wir hoffen,dass Ihr Subwoofer vielse Jahre lang ihre Musik und ihre Filme zum Leben erwecken wird.den.

PLATZIERUNG

Obwohl der Subwoofer der Reference-Serie in einer Vielzahl von Positionen eine gute Leistung bietet, können Sie diese optimieren, indem Sie folgenden einfahren Regel folgen.

• Obwohl die Ausrichtung des Subwoofoers nicht von entscheidender Bedeutung ist, solten Sie die Vorderseite (Treiber) des Gehäuses nicht gegen eine Wand richten.
• Die Leistung des Subwooferst liegt je naher er an einer Wand ist und die maximale Leistung wird durch Platierung in einer Ecke erreicht. Wenn möglich soll der Subwoofer immer gegen eine Wand oder nahe daran platziert werden.
• In den meisten Räumen bietet der Subwoofer die Beste Bassleistung, wenn er in einer Ecke und entfern't von Offnungen (wie Turen) aufgestellt wird.
• Bei der Verwendung von mehr als einem Subwoofer wird die Beste Leistung durch eine Platzierung im gleichen Bereich erzielt, nicht durch eine welt getrennte Aufstellung.

ANSCHLUSSE UND EINSTALLUNGEN

Beim Einstecken der Verbindungskabel müssen der Subwoofer und der Hauptverträger ausgeschält. sein. Auf der Rückseite des Subwoofer's befinden sich drei Gruppen von Eingangen.(1) ein einzelner LFE-Direct-RCA-Anschluss,der die interne Crossover-Funktion umgeht,(2) zwei RCA-Anschlüsse für Line-Level-Stereo-Eingang (oder Mono) und (3) Anschlüsse, die mit den Laufsprecherausgängen an每一个 Receiver oder Verträger verbunden werden.Darüber hinaus befinden sich auf der Rückseite vier Regler.(1) Netzschalter: (2) Automatische Ein-/Aus-Schaltung: (3) Phase und (4) Tiefpass-Crossover-Frequency.Der Lauststärkeregler befindet sich ohne rechts an der Seite des Subwoofer.

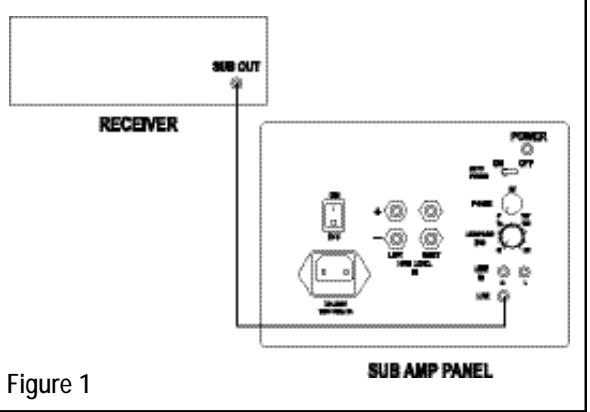

Anschluss für Digital-Surround-Receiver oder -Prozessor — Moderne Dolby Digital® (AC-3) und DTS® Digital-Surround-Receiver und -Prozessoren verfügen über Line-Level-Subwoofer-Ausgänge und eine eingebaute Subwoofer-Crossover-Funktion. Wenn Ihr System um eines dieser Geräte herum aufgebaut ist,ist es meistens better, den Subwoofer-Ausgang am Receiver oder Prozesser mit dem LFE-Direct-Eingang am Subwoofer zu verbinden (siehe Abdilbung 1).Dadurch wird die interne Crossover-Funktion des Subwoofer umgangen,doch dies ist nur zu empfehlen,wenn diese Funktion vom Receiver übernommen werden kann. Verwendten Sie zum Anschluss des Subwoofer ein abgeschimttes Qualitätskabel passender Lange mit Cinch-Steckern an beiden Enden.Ihr Fachhandler kann Sie bei der Auswahl eines passenden Kabels beraten. Vergessen Sie nicht,im Lautspeicher-Setup-Menu Ihres Receivers oder Prozessors den Subwoofer zu aktivieren („Ein" oder „Ja").Möglicherweise verfügt Ihr Receiver oder Prozessor über weitere Bass-Management-Funktionen,die über das einfache Aktivieren des Subwoofer-Ausgangs hinausgehen. Weitere Informationen über die richtigen Bass-Management-Funktionen können Sie im Benutzerhandbuch Ihres Receivers oder Prozessors finden,oder{lassen Sie sich von ihrem Fachhandler beraten.

Netzschalter — Stellen Sie den Hauptschalter des Subwoofer auf „Off" (Aus). Stecken Sie dann das Netzkabel in eine Steckdose. Sie konnen den Strom manuell mit dem Schalter ein und ausschalten, oder Sie konnen den Hauptschalter eingeschaftet lasen und die automatische Einschaltung auf „On" (Ein) einstellen, wodurch der Subwoofer sich automatisch einschalt, sobald an einem der Eingänge ein Signal entdeckt wird, und sich nach einer gewissen Zeit der Inaktivität ausschalten. Bei den ersten Systemen ist es empfehlenswert, die automatische Ein-/Ausschaltung zu aktivieren.

Crossover-Einstellung — Durch die Verwendung des LFE-Direct-Eingangs wird der an der Rückseite befindliche Regel für die Crossover-Frequency umgangen. Ihr Receiver oder the Proessor übernimmt dann die Crossover-Funktion.Die meisten verwenden eine einzelle, festgelegte Freqenz zwischen 80Hz und 100Hz . Wenn Ihr Receiver es ermöglicht, Crossover-Frequenzen auszuwahlen, empfeihelt sich zunachst meinst 80Hz . Weitere Informationen hierzu finden Sie im Abschnitt „Einstellung". In dieser Fall beginnen Sie mit der Freqenz;die der angegebenen unteren Freqenzgrenze derkleinsten Laufsprecher im System am nachsten kommt. Nach Durchführung der anderen Einstellungen können sie versuchshalber die Freqenz etwas nach offen oder unter verschiedenen, um festzustellen,ob ein anderer Wert bessere Ergebnisse liefert. Wenn die Crossover-Frequency hoher als 100Hz ist,solet sich der Subwoofer vorne im Raum in der Höhe der vorderen Hauptlatsprecher befinden.

Lautstarkeregler — Stellen Sie den Level des Subwooferen ein,um einen fliebenden Übergang zwischen dessen Lauststärke und der der Hauptlatsprecher zu erreichen. Im Lautsprecher-Setup-Menu Ihrches Receivers oder Prozessors finde Sie eine Einstellung fur die Subwoofer-Lautstarke, und sie müssen sowohl dieser als auch den Lauststarkeregler am Subwoofer selbst wiederholt anpassen. Am Ende sollte sich die Meneinstellung ungebung im mittleren Bereich befinden. Suchen Sie nach einer Bass-Einstellung,die stark,aber nicht übertrieben oder drohnend klingt.

Phasenregler — Bei manchen Systemen macht die Einstellung des Phasenreglers keinen großen Unterschied,doch bei anderen müssen Sie die Phasen- und Lautstarkeregler wiederholt anpassen,bis Sie die Beste Mischung mit den Hauptlatsprechem erreicht haben.Da jeder Einstellung (einschließlich der am Receiver oder Prozessor gewährten Crossover-Frequency) die optimale Einstellung der anderen Werte beeinfusst,dauert es oft eine Weile,bis alles richtig festgelegt ist.Lassen Sie zunachst den Phasenregler bei 0^ und horen Sie sich in ihrer üblichen Horposition eine Aufnahme mit einem deutlichen,sich wiederholenden Bass an.Wiederholen Si. diesen Vorgang mit einem auf 90^ bzw. 180^ eingestelltten Phasenregler. Verwenden Sie die Einstellung mit der besten Bassleistung.

Anschluss für Analog-Surround-Receiver/-Prozessor oder Zweikanal-Stereosystem — Manche anlagen A/V-Receiver und -Prozessoren (ohne Dolby Digital® oder DTS®-Fähigkeit) besitzten einen Line-Level-Subwoofer-Ausgang Andere verfügen über Line-Level-Ausgabe für den linken und rechten Kanal,ebenso manche Stereo-Receiver und integrierten Verstärker.

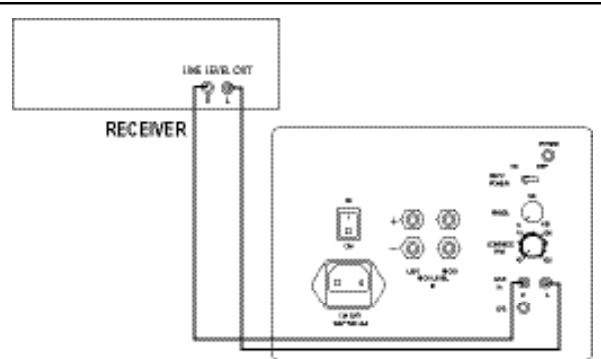

Figure 2
SUB AMP PANEL

Alle separaten Stereo-Vorverstärker und Surround-Prozessoren besitzen Line-Level-Ausgangene. Diese Ausgänge konnen mit den Line-Level-Haupteingängen des Subwoofoers verbunden werden (siehe Abbildung 2). Verwendten Sie zum Anschluss ein oder zwei abgeschrimte Qualitätskabel passender Länge mit Cinch-Steckern an beiden Enden.Ihr Fachhändler kann Si bei der Auswahl passender Kabel beraten. Wenn Ihr System keinener dieser Ausgänge besitzt,müssen Si die Level-Eingänge des Subwoofoers mit den Lautspracherausgangen des Receivers oder integrierten Verständers verbinden (siehe Abildung 3).

• Subwoofer-Ausgang — Verbinden Sie den Subwoofer-Ausgang mit einem der Line-Level-Eingänge am Subwoofer. Verwenden Sie nicht den LFE-Direct-Eingang.

• Vorverstärkerausgänge an einem Receiver oder integrierten Versteller — Wenn Ihr Receiver oder integrierter Versteller frei vorverstärkerausgänge für die vorderen rechten und linken Kanale hat, verbinden Sie diese mit den Line-Level-Eingängen am Subwoofer.

• Pre-Out/Main-In-Schleifen am Receiver oder integrierten Verständner — Die Vorstandnehmer und Endverstandendarstufen mancher Receiver und integrierter Verstandner werden extern über Brücken verbunden. Wenn bei ihrer Gerat die vorderen linken und rechten Kanale derartig ver bunden sind, können Sie den Subwoofer an diese Vorstandkerausgänge anschließen. Sie benotigen hierzu zwei Y-Adapter, die jeweils zwei Cinch-Stecker und eine RCA-Buchse besitzten. Entfernen Sie die Brücke für die zwei Kanale. Stecken Sie für jeder Kanal eine Häfte des Y-Adapters in den Vorstandskausergang und die andere in den Hauptverstandkereingang. Stecken Sie jeweils die zum Subwoofer führenden Kabel in die Buchsen am Y-Adapter.

• Separator Vorversteller oder Surround-Prozessor — Sie benöhtigen hierzu zwei Y-Adapter, die jeweils einen Cinch-Stecker und zwei RCA-Buchsen besitzeln. Ziehen Sie die Kabel an den Ausgangen für den vorderen linken und rechten Kanal am Vorversteller oder Prozessor hersaus und stecken Sie die Y-Adapter dort ein. Stecken Sie bei jedem Kanal das zum Endversteller verlaufende Kabel in eine der RCA-Buchsen am Y-Adapter und das zum Subwoofer fuhrende Kabel in die andere.
• Lautspracherausgabe — Verbinden Sie die Level-Eingänge des Subwoofer mit denselben Ausgangen des Receivers oder integrierten Verstärkers wie ihre linken und rechten vorderen Lautspracher. Dazu muss eine zweite Gruppe von Kabeln von den Linken und rechten Laustspracherausgaben zum Subwoofer gefuhr werden. Sorgen Sie fur eine korrekte Polarität, indem Sie positive (+, rol) Ausgabe mit positiven Eingangen und negative (-, schwarz) Ausgabe mit negativen Eingangen verbinden. Vergewissem Sie sich, dass an beiden Enden zwischen den positiven und negativen Seiten kein Metallkontakt existiert. Ansonsten kann es zu Fehlfunktionen oder Beschäftigungen des Verstarkerskommen. Der Subwoofer kann mit einem sekundären oder „B“-Hauptkanalausgang des Verstärkers verbunden werden, falls die Lauststarke ihrer Hauptlaustdreper nicht beenträchtigt wird, wenn sie Ausgabe gewählt werden.

Netzschalter — Stellen Sie den Hauptschalter des Subwoofer auf „Off“ (Aus). Stecken Sie dann das Netzkabel in eine Steckdose. Sie können den Strom manuell mit dem Schalter ein- und ausschalten, oder Sie können den Hauptschalter eingeschelt latent und die automatische Einschaltung auf „On“ (Ein) einstellen, wodurch der Subwoofer sich automatisch einschelt, sobald an einem der Eingänge ein Signal entdeckt wird, und sich nach einer gewissen Zeit der Inaktivität ausschalten. Bei den ersten Systemen ist es empfehlenswert, die automatische Ein-/Ausschaltung zu aktivieren.

Einstellung — Stellen Sie zuerst den Crossover-Frequenzregler auf die ungebäte unter Frequenzgrenze ihrer vorderen linken und rechten Hauptlatsprecher ein. Wenn Ihnen diese Werte nicht bereits sind, verwenden Sie auf der Basis der Lautsprachergroßen basierende Schatzwerte. Ein großer Latsprecher kann meanie loftere Frequen erreichen als ein kleiner. Bei einem großen Standlatsprecher konne Sie weitere mit einer Crossover-Frequency von 40Hz anfangen, während Sie für sehr keine Satelltenlatsprecher einen Wert von 120Hz wahlen sollenn. Typische Regallatsprecher liegen meanie im Bereich von 50Hz bis 80Hz. Wenn die Crossover-Frequency higher als 100Hz ist, sollte sich der Subwoofer vorne im Raum in der Nane der vorderen Hauptlatsprecher befinden.

Spiel den Vi eine Reihe von Aufnahmen mit starkem aber nicht übertriebenen Bassanteil ab. Verstellen Sie den Level-Regler des Subwoofoers, bis die Musik durchgehend warm und natürlich kling. Wenn Sie Probleme haben, den Bass tied genug zu entwickeln, ohne dass der Sound drohnd wird, bedeutet das wahrrscheinlich, dass die Crossover-Frequency zu hoch eingestellt ist. Stellen Sie als allmählich niedriger ein, bis das Problem gelost ist. Wenn der Sound zu Dunn klangt, bis Sie den Subwoofer-Pegel so hochdrehen, dass der Tiebass zu sehr in den Vordergrund tritt, sollen den zunachst den Phasenregler anders einstehen. Wenn dadurch das Problem nicht gaz gelost wird, mussen sie wahrrscheinlich die Crossover-Frequency erhöhen.

REFERENCE SERIES

Allgemeiner Hinweis zu den Einstellungen: Da jeder Veränderung eines Reglers die optimale Einstellung der anderen Werte in gewissem Umfang beeinflusst, ist der Einstellungsvorgang sehr interaktiv und erfordert viel Versuch und Irrtum. Wenn Sie eine Weile zugehört und das System kalibriert haben und immer noch unzufrieden sind, sollenen Sie weitere versuchen, die Position des Subwoofer zu verändern. Das hat(IL)lich wiederum Einfluss auf alle andere. Sie müssen also Geduld haben. Das Endergebnis ist auf jeder Fall die Muhe wert.

PFLEGEUND REFINIGUNG

Die einzig nöte Pflege Itses Subwooers besteht darin, hn gelegentlich abzustauben. Verwenden Sie Nie Scheuermittel, Lösungsmittel enthaltende oder aggressive Reinigungsmittel. Sie konnen den Laufsprechergrill mit dem Bürstenaufsatz eines Staubsaugers reinigen.

ZULASSUNGEN

Entspricht UL6500 und CAN/CSA E60065. Entsprichend den Prüfbestimmungen von FCC Part 15 als digitales Gerrat der Klasse B genehmigt. Dieses digitaile Gerrat der Klasse B entspricht der kanadischen Norm ICES-003. Darf das CE-Zeichen führen. Entspritcht der EU-Niederspannungsrichtlin73/23/EEC. Entspritdt der EU-Richtlinie 89/336/EEC (Elektromagnetische Vertraglichkeit).

AUSsERHALB DER USA UND KANADA

Falls这点 Product an Kunden außerhalb der USA oder Kanada verkauf wurde,entspricht die Garantie fur diees Product dem jeweils geltenden Recht und liegt ausschließlich in der Verantwortung des Distributors,der these Product geliefert hat.Zur Inanspruchnahme von Garantieleistungen den Handler, der these Product verkauf hat,oder den Distributer, der these Product geliefert hat,kontaktieren.
