MANUALE UTENTE RW SUBWOOFERS KLIPSCH

1. CONSERVARLE.

2. RISPETTARE toute le awertenze.

3. SEGUIRE tutte leistruzioni.

4. NON use該 questioned apparecchio vicino all'acqua.

5. PULIRE SOLO con un panno asciutto.

6. NON ostruire nessuna aperture per l'aria.Installare segundo le struzioni del produttore.

7. Non installare presso fonti di calore come ad esempio radiatori, bocchette di uscita dell'aria di riscaldamento, forn o altri apparecchi (compressi amplificatori) che generano calore.

8. NON annullare la funzione di sicurezza offerta da una spine polarizzata o con presa di terra. Le spine polarizzate hanno due spinotti lamellari, uno più largo dell'alto, perché le spine con presa di terra hanno due spinotti cilindrici e un terzo, anch'esso cilindrico, per il collegamento all'impianto di messa a terra. Lo spinotto più largo e il terzo spinotto proteggono l'incomità personale. Se la spine in dotazione non si adatta alla presa di corrente, rivolversi si a un eletricista.

9. PROTEGGERE il cordone di alimentazione in modo che non possa essere pestato o schiacciato, particolarmente in corrispondenza della spina, della presa di corrente e del punto di uscita dall'apparecchio.

10.USARE SOLO gli accessori specificati dal produttore.

11.USARE solo con i supporti (carrelo, sostegno, treppiède,staffa o tavolo) specificati dal produttore o venduti con l'apparechio. Se si usa un carre,fare attentione quando lo si sposta asseisi all'apparechio,per prevenir infortuni causati da un ribaltamento.

12.SCOLLEGARE della presa di corrente questo appearecchio durante i temporali o se non verrà usalo per lunghi periodi.

13.RIVOLGERSI a personale qualificato per qualsiasi intervento.Occorre intervenire sull'apparecchio agli volta che viene dannegliato in modo qualsiasi,per esempio se la spina o il cordone di allimentazione si danneggiano,se si versa un liquido o cadono oggetti sull'apparecchio,se l'apparecchio è rimasto esposto alla pioggia o all'umidità,non funziona normalmente o e caduto.

Questo significato indica che la documentazione allegata a questo appearecchio contiene istruzioni importanti per l'uso e la manutenzione.

Questo significato che all'internalo di questo apparecchio è presente una tensione pericolosa, che comporta il rischio di scosse elettriche.

ATTENZIONE: per ridurre il rischio di scosse elettriche, non esporre quello apparecchio né alla pioggia né all'umidità.

ATTENZIONE:le tensioni all'interno di quello apparecchio sono mortali. All'interno non vi sono parti riparabili dall'utente.Per qualsiassi interventero rivolgersi a personale qualificato.

ATTENZIONE: eventuale modifiche non approbate espressamente dal produttore potrebbero annullare l'autorizzazione conquessa all'utente per l'uso di quello apparecchio.

IL VOSTRO NUovo PRODOTO KLIPSCH

Vi ringraziamo per l'acquire di un subwoofer Klipsch. Dopo aver letto quello manuale e dello aver collegato il systema potre asceltare il risultato di altre 55 anni di progettazioni rigorose e di ricerca e sviluppo all'avanguardia. Vi consigliamo di compilare la carolina di garanzia sul retro del manuale o presso il sito www.klipsch.com per permefterci di servivi al meglio.Vi ringraziamo nuovamente di aver scelo Klipsch e speriamo che il vosto nuovo subwoofer dia nuova vita alla vostra musica e ai viostri film preferiti per molti anni.

POSIZIONAMENTO

Il subwoofer Reference Series funzione perfettamente in molte posizioni ma se si seguono alcune simplici indicatori sara possible ottimizzarne le prestazioni:

• L'orientamento del subwoofer non è critico ma si deve evitare di posizionare il lato anteriore (driver) della cassa direttamente contro la parete.
• L'uscita del subwooferurrenta quando é posizzonato vicino a una parete, ed é massimizzata
• quando viene positzonato in un angolo. Se possible, posizionare il subwoofer vicino o a fianco a una parete.
• Nella maggior parte delle stanze, potre otenere la risposta più uniforme per i bassi positioningando il subwoofer in un angolo e lontano da porta e da altre aperture nelle pareti.
• Se si utilizes più di un subwoofer, si otterranno le migliorie prestazioni positionecondi l'uno vicino all'altrato nella stessa zona,inneve di teneri separati.

COLLEGAMENTO E REGOLAZIONE

Effettuare tutti i collegamenti solo quando l'alimentazione è spenta al subwoofer e all'amplificatore principale. Il subwoofer ha tre series di connettori di ingresso sul pannello posteriore: (1) un unico jack LFE-Direct RCA che il fornisce il bypass per il crossover interno; (2) un paio de jack RCA per ingressi di linea stereo (o mono); e (3) una series di terminali per il collegamento to alle uscite per i diffusori su un ricevitore o un amplificatore. Sul pannello posteriore sono presenti anche migliorati:(1) Alimentazione;(2) Accensione e spegnimento automatici; (3) Fase: e (4) Frequence di taglio crossover. La manopola di controllo del livello volume si trova nel pannello superiore destro del subwoofer.

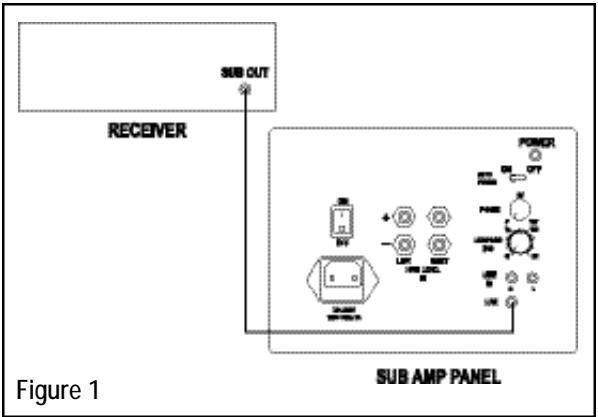

Digital Surround Receiver or Processor Connection — I moderni processori e ricevitori digitali surround Dolby Digital® (AC-3) e DTS® hanno sia uscile livello linea subwoofer che crossover subwoofer interni. Per i sistemi costruali attorno a quello tipo di unità, sare sempre meglio collegare l'uscita subwoofer del ricevitore o del processore all'ingresso LFE Direct del subwoofer (vedere figura 1).In tal modo si effettuerà il bypass del crossover interno del subwoofer. Si deve utilizzare quello metodolo se possono essere gestili internamente nel ricevitore. Utilizzato un cavo schemato di ottima qualità specifico per il collegamento di subwoofer, di lunghezza corretta e con connettori RCA alle due estremita. Il rivenditore potra aiutare nella selezione di un cavo adatto. Impostare Subwoofer su "On" o "Yes (Si)" nel menu di impostazione dei diffusori del ricevitore o del processore. Il ricevitore o processore potrebbe offrre ulteriori opzioni di gestione dei bassi及其他 all'attivazione dell'uscita del subwoofer. Per ulteri informazioni o per ottenere le impostazioni corrette per la gestione dei bassi per il proprio sistema, consultare il manuale dell'ultente del processore o del ricevitore oppure contattare il proprio rivenditore.

Accensione — Impostare l'interruttore principale del subwoofer su "Off" prima di inserire il cavo di alimentazione nella presa di rete. Si puo accendere o spegnere l'unita manually con l'interruttore oppure lasciare l'unitaacea ed attivare l'opzione di accensione automatica. Con tale opzione l'unita si accendera automaticamente agli volta che verrà percepito un segnate d'ingresso e si spegnereperdoo um periodi di inattività. Nella maggior parte dei sistemi si consiglia di mantenere attiva l'accensione automatica.

Regolazione crossover — Utilizzato l'ingresso LFE Direct si effettua il bypass del controllore della frequenza di crossover sul pannello posteriore. Il ricevitore o il processore gestra la funzione di crossover. Nella maggior parte dei casi,utilizzare una frequenza compresa tra 80Hz e 100Hz .Se il ricevitore o il controllore permettono di selezione la frequenza di crossover, si consiglia di iniziare con 80Hz .Per ulteriori informazioni vedere la sezione sulla regolazione. Se è possible selezione la frequenza di crossover, iniziare con una frequenza che corrisponda il più possibile al limite inferiore della bassa frequenza per il diffusore più piccolo nel systema.Dopo aver completinge le altre regolazioni, provare a variate leggermente la frequenza versuso l'alto e verso il basso per vedere se ottengono prestazioni migliori.Se la frequenza di crossover è impostata ad un valore superiore a 100Hz ,il subwoofer dovr'à essere posizionato al centro della stanza,davanti ai diffusori anteriors principali.

Controllo volume — Variare il livello del subwoofer fino ad ottener e una transizione uniforme tra l'uscita delle casse principali e quella del subwoofer. Il ricevitrone o il processore avranno un controlo per il livello del subwoofer all'interno del menu di impostazione dei diffusori, per cui sare necessario variate tale livello e il livello sul subwooferesso,alternando la regolazione tra i due. Alla fine si dovrebbe ottener una posizione del controlo nel menu verso la meta dell'intervalle di valori di volume.Cercare di ottener bassi che siano solidi ma non excessivi o rimbombanti.

Controllo fase — In alcune installationi le impostazioni di Controllo fase potrebbero non avere importanzanente in otheri casi potrebbe essere necessario alternare la regolazione del controllo di Fase e Livello per ottenere la miscelazione ideale con il suono emesso dai diffusori principali. Le impostazioni di ciascun controlio (incluso quello per la frequenza di crossover nel ricevitori o nel controllore) influenzano le impostazioni ottimali degli altri controlli e sappeso e necessaria un po' di pazienza per regolare il tutto in maniera ottimale. Iniziare con la manopola della fasa su 0^ e riproduire della musica con una linea del basso evidente e ripetuta,ponendosi nella posizione di ascolto.Ripetere la procedura con la manopola nelle posizioni a 90^ e 180^ Utilizzare le impostazioni che massimizzano l'uscita dei bassi.

Ricevitore o processore analogico surround o collegamento aSYSTEMA stereo a due canali — Alcuni ricevitori e processori analogici A/V (senza le functionalita Dolby Digital® o DTS®) hanno una uscita subwoofer di livello linea. Altri hanno uscite di livello linea per i canali destro e sinistro,

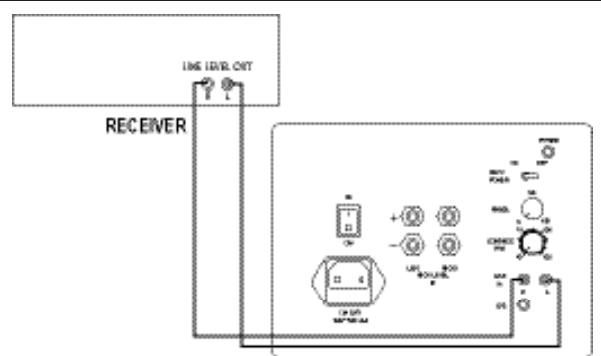

Figure 2
SUBAMP PANEL

come ancche alcunere ricevitori stereo e amplificatori integrati. Tutti i processori surround e i preamilificatori stereo separati hanno uscite di livello linea. Queste uscite sono essere collegateagli ingressi principali di livello linea del subwoofer (Vedere figura 2). Saranno necessari uno o due cavi schermati di collegamento di ottima qualita,di lunghezza corretta e con connettori RCA alle due estemita il rivenditore potra aiutare nella selezione di un carradoatto.Quala il systema non fornisca tali uscite,sar necessario collegare gli ingressi livello difusore del subwoofer alle uscite diffusore del ricevitore o dell' amplificatore integrato (Vedere figura 3).

• Uscita subwoofer — Collegare il jack di uscita del subwoofer a uno dei jack di ingresso di livello linea sul subwoofer. Non utilizzato l'ingresso LFE Direct.

• Uscite preamplificatore sul ricevitore o sull'amplificatore integrato — Se il ricevitore o l' amplificatore integrato ha uscite di preamplificatore non utilizzate per i canali antorieri destro e sinistro, collegare tali uscite ai jack di ingresso di livello linea sul subwoofer.

• Anelli di collegamento preamplificatore in uscita e principale in ingresso sul ricevitore o sull' amplificatore integrato — In alcuni ricevitori e amplificatori integrali, gli stadi preamplificazione e di amplificazione di potenza sono collegati esternamente tramite ponticelli. Se la vostra unità ha canali anteriori destro e sinistro collegati in quello modo, è possible collegare il subwoofer a que se uscite del preamplificatore. Sarà necessario ave una copia di adattatori a Y, ciascuno con due spinotti maschio RCA e un jack femmina RCA. Rimuovere i ponticelli per i due canali. Per ciascuno dei due, collegare un terminale dell'adattatore a Y nel jack di uscita del preamplificatore e uno nel jack di ingresso principale dell' amplificatore. Collegare i cavi che portano al subwoofer nei terminali femmina degli adattatori a Y.

• Preamplificatore o processore surround separati — Sara necessario avera una coppià di adattatori a Y, clascuno con uno spinotto maschio RCA e due jack femmina RCA. Scollegare i cavi provenienti dalle uscite antoride destra e sinistra sul preamplificatore o processore e connettere gli adattatori a Y. Per ciascun canale, inseire il cavo che porta all' amplificatore di potenza in uno dei jack RCA nell'adattatore a Y e inseire il cavo che collega il subwoofer all'alto.
• Uscite diffusori — Collegare gli ingressi del livello diffusore del subwoofer alle uscite corrispondenti sul ricevatore o sull' amplificatore integrato comme diffusori desto e sinistro. Per far cui è necessario Collegare una seconde sessione di cavi delle uscite dei diffusori desto e sinistro al subwoofer. Mantenerne la polarità corretta, con le uscite positive (+, rosso) Collegare agli ingressi positivi e le uscite negative (-, nero) Collegare agli ingressi negativi. Accertarsi che non si verificchio contatti metallici tra il lato positivo e quello negativo dei connettori alle due estremita. In caso contrario l' amplificatore potrebbe non funzioniare correttamente oppure potrebbe subire dei anni. Il subwoofer più essere collegato a un canale secondario o a un canale principale "B" di uscita dell' amplificatore se il volume dei diffusori principali non varia quando vengono selezionefte entrambre le uscite.

Accensione — Impostare l'interrutatore principale del subwoofer su "Off" prima di inserire il cavo di alimentazione nella presa di rete. Si既可以 accendero o spegnere l'unita manually con l'interrutore oppure lasciare l'unita accesa ed attivare l'opzione di accensione automatica. Con tale opzione l'unita si accenderà automaticamente ogni volta che verra percepitoo segnale d'ingresso e si spegnera dopo un periodo di inattività. Nella maggior parte dei sistemi si consiglia di mantenere attiva l'accensione automatica.

Regolazione — Iniziare impostando il valore di frequenza di crossover a un valore vicino al limite a Bassa frequenza dei diffusori destro e sinistro. Se non si hanno a disposizione le specifiche tecniche si puo sfimare il valore in base alle dimensioni dei diffusori. Un diffusore più grande arrivere a frequenze più basse rispetto ad uno più piccolo. Per un diffusore da pavimento di grande dimensioni si potra iniziare con una frequenza di crossover di circa 40Hz , cioè per piccoli diffusori satellte si potra alizarza fine a 120Hz. I tipici diffusori da scaffale sono normalmente tra i 50Hz e gli 80Hz . Se la frequenza di crossover è impostata ad un valore superiore a 100Hz, il subwoofer dovrè essere posizioso al centro della stanza, davanti ai diffusori anteriors principali.

Ascollare musica contente bassi potenti ma non eccessivi. Variare il controllo del livello del subwoofer fino a quando la musica non prende un tono caldo e naturale. Se non si riescono ad aver abbastanza Bassi perché il suo rimbombi, è probabile che la frequenza di crossover sa troppo alta. Abbassarla peu alla volta fino a quando il problema non venga risolto. Se il suo è troppo esile fino a quando non si alza il livello del subwoofer al punto che il basso diventa preponderante, iniziare variano il controllo di fase. Se questo non risolve completeness il problema, provare ad aumento la frequenza di crossover.

Informazioni generali sulla regolazione: Le impostazioni di ciascun controllo influenzano le impostazioni ottimali degli altri controlli e spesso è necessaria un po' di pazienza per regolare il tutto in maniera ottimale. Se dato aver ascoltato e calibrato alcune volte il risultato non è più soddisfacente, sare necessario provare a posizionare il subwoofer in una posizione diversa. Ovianiamente la nuova posizione influenzera le altre impostazioni. Con un po' di pazienza e perseveranza siavrà un risultato eccezionale.

CURA E PULIZIA

Il subwoofer richiede solo di essere spolverato di tanto in tanto. Non utilizzato alcun detergente abrasivo, basato su solventi o troppo intenso. Per pulire la griglia utilizzare l'accessorio spazzola di un aspirapolvere.

CERTIFICAZIONI

Conforme alle norme UL6500 e CAN/CSA E60065:approvato seconde le direttive di verifica della Commissione Federale per le Comunicazioni (USA) Parte 15, quale disposicao digitala di Classe B. Questo disposicao digitala de classe B e conforme alla norma ICES-003 del Canada. Puo recare la marcatura CE ed e conforme alle direttive della Unione Europea sulla bassa tensione (73/23/EEC) ed e conforme alle direttive della Unione Europea sulla compatibilita eletromagnetica (89/336/EEC).

GARANZIA APPLICABILE FUORI DEGLI USA E DEL CANADA

Se questo prodotto viene venduto fuori degli USA o del Canada,esso è coperto da una garanzia conforme alle leggi locali e la validità di tale garanzia e di esclusiva responsabilità del distributore del prodotto"This.Per richiedere un intervento in garanzia rivolgersi al rivenditore o al distributore.
