Type de produit	Enceinte centrale
Caractéristiques techniques principales	Technologie de haut-parleurs Tractrix, tweeter en aluminium, woofers en cuivre
Alimentation électrique	Non applicable (enceinte passive)
Dimensions approximatives	Environ 50 cm x 20 cm x 20 cm
Poids	Environ 10 kg
Compatibilités	Compatible avec les systèmes audio surround et les amplificateurs
Puissance	Puissance nominale de 100 watts, puissance maximale de 400 watts
Fonctions principales	Amélioration du dialogue et des effets sonores dans les films et la musique
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité des pièces de rechange limitée, consulter le fabricant pour les réparations
Sécurité	Éviter l'exposition à l'humidité, ne pas surcharger l'enceinte
Informations générales utiles	Idéale pour les configurations home cinéma, recommandée pour une utilisation avec des enceintes Klipsch

FOIRE AUX QUESTIONS - CENTER CHANNEL KLIPSCH

Comment connecter le KLIPSCH Center Channel à mon amplificateur ?

Utilisez des câbles de haut-parleur de qualité, connectez les bornes positives et négatives du haut-parleur aux sorties correspondantes de l'amplificateur. Assurez-vous que les connexions sont sécurisées.

Quel est le placement optimal pour le KLIPSCH Center Channel ?

Placez le haut-parleur au centre de votre configuration audio, idéalement au-dessus ou en dessous de votre écran, à la hauteur de vos oreilles lorsque vous êtes assis.

Pourquoi le son de mon KLIPSCH Center Channel est-il faible ?

Vérifiez les connexions des câbles, assurez-vous que l'amplificateur est correctement réglé et que le niveau de volume est adéquat. Testez avec une autre source audio pour identifier si le problème persiste.

Comment puis-je améliorer les performances audio de mon KLIPSCH Center Channel ?

Assurez-vous d'avoir une bonne acoustique dans la pièce, évitez les murs réfléchissants et essayez de positionner le haut-parleur dans un endroit dégagé. Vous pouvez également ajuster les réglages de votre amplificateur.

Le KLIPSCH Center Channel peut-il être utilisé avec un système surround ?

Oui, le KLIPSCH Center Channel est conçu pour être utilisé dans des systèmes audio surround pour améliorer le dialogue et la clarté des effets sonores.

Que faire si mon KLIPSCH Center Channel émet des grésillements ?

Vérifiez les câbles pour des dommages, assurez-vous que toutes les connexions sont bien serrées et testez avec une autre source audio. Si le problème persiste, envisagez de contacter le support technique.

Quelle est la puissance nominale du KLIPSCH Center Channel ?

La puissance nominale varie selon le modèle, mais en général, elle est généralement autour de 100 à 200 watts RMS. Consultez le manuel d'utilisation pour des spécifications précises.

Comment nettoyer mon KLIPSCH Center Channel ?

Utilisez un chiffon doux et sec pour enlever la poussière. Évitez les produits chimiques agressifs qui pourraient endommager le fini du haut-parleur.

MODE D'EMPLOI CENTER CHANNEL KLIPSCH

1. LIRE ces instructions.

2. CONSERVER ces instructions.

3. RESPECTER tous les averissements.

4. SUIVRE toutes les instructions.

5. NE PAS utiliser ce apparéil à proximité de l'eau.

6. NETTOYER UNIQUEMENT avec un chiffon sec.

7. NE PAS OBSTRUER les ouies de ventilation. Installer conformément aux instructions du constructeur.

8. Ne pas installer à proximité de sources de chaleur telles que les radiateurs, les grilles de chauffage, les cuisinières et les autres apparèils (notamment les amplificateurs) dégaugeant de la chaleur.

9. NE PAS neutraliser le dispositif de sécurité que constitue la fiche polarisée ou à broche de terre. Une fiche polarisée à une lame plus large que l'autre. Une fiche à broche de terre est munie de deux lames et d'une troisième broche pour la terre. La lame large et la troisième broche sont prévues pour la sécurité de l'utilateur. Si la fiche fournie ne rentre pas dans votre prise de courant, demander à un électricien de replacer cette prise d'un type ancien.

10. PROTEGER le cordon d'alimentation en s'assurant qu'il ne risque pas d'être piétiné ou écrase, en particulier pres des fiches, des blocs multiprisés et de son point de sortie de l'appareil.

11. UTILISER UNIQUEMENT les accessoires préconisés par le constructeur.

12. UTILISER exclusivement avec un chariot, un support, un trépied, une console ou un bâti recommendé par le fabricant ou vendu avec l'appareil. Lorsqu'un chariot est utilisé, faire preuve de prudence pour déplacer l'ensemble chariot/appareil afin d'éviter un renversement pouvant causer des blessures.

13. DEBRANCHER cet apparéil en cas d'orage ou lorsqu'il reste inutilisé pendant une longue durée.

14. CONFIER tout travail de dépannage à un réparateur professionnel compétent. En cas de dommages, il faut faire réparer l'appareil, par exemple si la fiche ou le cordon d'alimentation a été endommage, si un liquide a été renversé ou si un object a pénétré à l'intérieur de l'appareil, si l'apparil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement ou s'il a subi une chute.

Ce symbole indique d'importantes instructions d'utilisation et d'entretien dans la documentation accompagnant cet apparéil.

Ce symbole indique qu'une tension dangereuse représentant un risque d'électrocution est présente dans l'appareil.

AVERTISSEMENT : Pour réduire les risques d'incendie et d'électrocution, ne pas exposé cet apparéil à la pluie ni à l'humidité.

CAUTION RISKOFELECTRICSHOCK DONOTOPEN

AVERTISSEMENT: Les tensions prsentes dans cet apparéil peuvent être mortelles. Cét apparéil ne contient pas de pieces pouvant être replacées par l'utilisateur. Tout travail de dépannage doit être confié à un réparateur professionnel compétent.

ATTENTION: Les changements ou modifications non expressement approuvés par le fabricant peuvent annuler le droit de l'utilisateur à utiliser cet apparéil.

Merci d'avoir acheté cette enceinte centrale Klipsch. Àprouv avoir lu ce manuel et r'accordéVote système, vous entendrez le résultat de plus de 55 ans d'étude technique rigoureuse et de recherche et développement de pointe. Comme tous les produits Klipsch, cette enceinte centrale bénéficiaie de la technologie de haut-parleur à pavillon Klipsch Tractrix® qui a servi de ligne directrice au premier modele Klipschorn® développé en 1946 et à tousles produits qui ont suivi. Le haut-parleur à pavillon permet aux enceintes d'offrir uneréponse dotée de haute sensibilité, faible distorsion, réponse en fréquence uniforme etlarge dispersion, ce qui se traduit par une supérieurité inégalée du « son Klipsch » au niveau de la puissance, des détails et de la dynamique. N'oubliez pas de replir la fichede garantie à la fin de ce manuel ou en ligne sur www.klipsch.com, afin que nous piousions moins vous servir. Encore une fois, merci d'avoir choisi Klipsch. Nous espérons que cette enceinte vous permetra d'apprécier pleinement votre musique et vos films pendantde nombreuses années.

DEBALLAGE

La manière la plus simple de-retirer l'enceinte de son carton d'emballage est de returner celui-ci de façon a avoir le cote ouvert posé sur une table ou le sol, avec les rabats bien écartsés. Puis enlevez le carton en le tirant vers le haut. Retirez tous les materiaux d'emballage autour de l'enceinte et de la grille et remettez-les dans le carton. Conservez le tout pour le cas où il faudrait expédier l'enceinte. Pourmettre la grille en place, alignez ses montants magnétiques sur sa face interieure avec les vis placées à l'avant de l'enceinte.

PLACEMENT

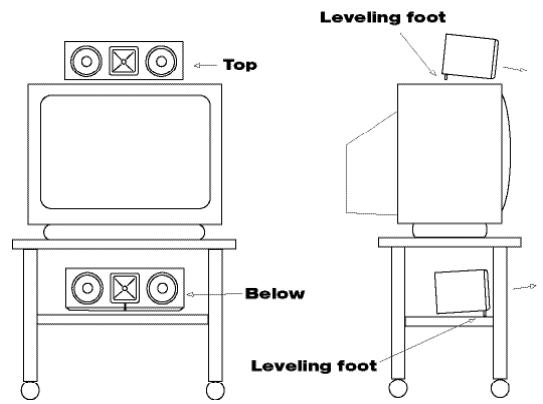

Centrez l'enceinte juste au-dessus ou au-dessous de l'écran de télévision. Le cas échéant, vous pouze surélever l'énceinte à la hauteur souhaiée en la plaçant sur un support posé au pied de l'écran. Toutfois, l'idéal est que l'avant de l'énceinte soit au même niveau que l'avant de l'écran. (Voir la figure 1.)

Figure 1

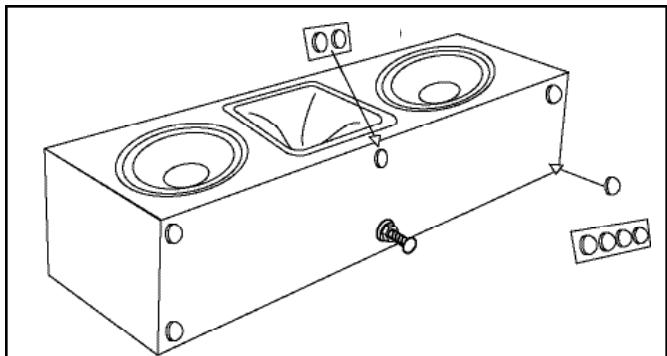

Si l'enceinte est très au-dessus ou au-dessous de la hauteur d'oreille des auditeurs assis, vous pouvez améliorer les performances en l'inclinant légersement afin de compenser cette différence de hauteur. L'enceinte est fournie avec un pied régable pouvant être visse dans l'une des deux douilles taraudées à la base de l'enceinte. Pour incliner l'enceinte vers le bas, mettez le pied dans la douille placee vers l'arriere de l'enceinte; pour l'incliner vers le haut, mettez le pied dans la douille placee vers l'avant de l'enceinte. Avec avoir règle l'inclinaison, serrez doucement le contre-écrou fourni afin d'immobiliser le pied. Couvrez le ou les trouss inutilisés avec les patins plats autocollants en cautchouf fournis. Fixez à la base de l'enceinte les patins bombés autocollants fournis afin de protégger l'étagère. (Voir les figure 2.)

Figure 2

RACCORDEMENTS CONNECTIONS

Remarque : Un bon raccordement des enceintes à l'amplificateur ou au récepteur est essentiel pour l'obtention d'un son de qualité supérieure. Suivez attentivement les instructions ci-dessous. Des raccordements mal réalisés risquent d'entrainer un mauvais fonctionnement de l'amplificateur ou de l'endommager.

Le cabling interne des enceintes Klipsch de la gamme Reference est effectue avec un cable de type Bandwidth BalancedTM Monster®. La technologie Bandwidth BalancedTM fait appel à des fils de cuivre de grande purité et de différents diamètres, soigneusement sélectionnés et bobinés de façon à assurer une transmission optimale des signaux de différentes fréquences. Vous tirerez le maximum de vos enceintes en les reliant à l' amplificateur ou au récepteur à l'aide de fils de type Monster Cable ou de qualité identique, en vente chez un détaillant. Nous recom-mandons d'utiliser des fils de cuivre multibrin d'au moins 2 mm2 de section (calibre 16). Utilisez un plus grand diamètre de fil pour les plus grandes longueurs afin de réduire la puissance per-due à cause de la résistance du fil.

À l'arrière de chaque enceinte se trouvent deux paires de bornes de connexion, l'une pour l'alimentation du haut-parleur d'augus et l'autre pour celle du haut-parleur de graves. Pour le câblage conventionnel, ces paires de bornes sont reliées entre elles par des cavaliers metalliques dorés, devant être reïtés pour le bi-câblage ou la bi-amplification. Nous allons d'abord décrire le simple câblage, puis les autres possibilités. Toutes les informations relatives au simple câblage s'appliquent aussi au bi-câblage.

TOUT D'ABORD: TYPES DE CONNECTEURS

Fil nu. Sépârez les deux conducteurs sur environ 25 mm, puis dénudez leurs extrémites sur environ 6 mm. (Une pince à dénuder simplifie cette opération, mais vous pouze aussi entailer le pourtour de l'isolant jusqu'àu fil à l'aide d'un canif ordinaire.) Torsadez en serrant bien les brins de chaque conducteur. Desserrez les écrous d'une paire de bornes de connexion de façon à voir apparaitre les trous qui les traversent, puis insérez dans ces trous les extrémites dénudées des fils. Vissez chaque écrou sur le fil en serrant à la main. Verifiez à chaque extrémité du raccordement qu'aucun brin de fil ne met en contact les deux bornes entre elles ni ne touche un brin de l'autre conducteur, afin d'éviter un mauvais fonctionnement ou un endommagement de l'amplificateur.

Broches. Beaucoup de cables d'enceintes préfabriqués sont pourvus de terminaisons à broches metalliques. Desserrez les écrous d'une paire de bornes de connexion de façon à voir apparaitre les trous qui les traversent, puis insérez les broches dans ces trous. Vissez chaque écrou sur la broche en serrant à la main. Ne serrez pas trop. Verifiez à chaque extrémité du raccordement qu'il n'y a aucun contact metallique entre les deux broches, entre les deux bornes ou entre une broche et une borne, afin d'éviter un mauvais fonctionnement ou un endommagement de l'amplificateur.

Cosses à fourche. Certains cables d'enceintes sont pourvus de connecteurs en U appelés cosses à fourche. Desserrez les écrous d'une paire de bornes de connexion et mettez chaque cosse à fourche à cheval sur la borne. Vissez chaque écrou sur la cosse en serrant à la main et inspectez les cosses pour vous assurer qu'elles sont bien en place. Vérifie à chaque extrémité du raccordement qu'il n'y a peu contact métallique entre les deux cosses, entre les deux bornes ou entre une cosse et une borne, afin d'éviter un mauvais fonctionnement ou un endom-gagement de l'amplificateur.

IL EXISTE D'AUTRES TYPES DE CONNECTEURS SPECIAUX PERMETTANT DE FACILITER LE RAC-CORDEMENT DES ENCEINTES. ADRESSEZ-VOUS A UN REVENDEUR AGREE KLIPSCH POUR OBTENIR DES SUGGESTIONS ET DE PLUS AMPLES DETAILS.

ENCEINTES À AMPLIFICATEUR : RESPECT DE LA POLARITÉ

Le respect de la polarité ou phase est primordial pour le raccordement des enceintes. En effet, si le raccordement est déphased, les graves et l'image acoustique sont dégradés.

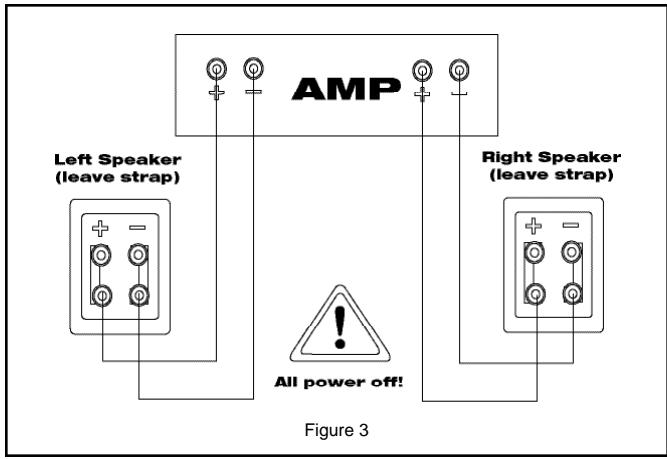

La façon la plus simple d'assurer le raccordement en phase des enceintes est de tous jours relier les bornes de sortie positive et négative de l'amplificateur ou du récepteur aux bornes d'entrée correspondantes des enceintes : borne positive (« +», rouge) à la borne positive et borne négative (« -», noire) à la borne négative. (Voir la figure 3.)

La plupart des cables préfabriqués possèdent des connecteurs de couleur facilitant le raccordement ajustat des entrées et des sorties. Si ce n'est pas le cas des vôtres ou si vous fabriquez vous-même vos cables à partir de fil à deux conducteurs, recherchez sur ceux-ci des repères d'identification. Ils sont, en général, constitués de caractères imprimés, d'une bande ou d'une ligne en relief le long de l'un des conducteurs.

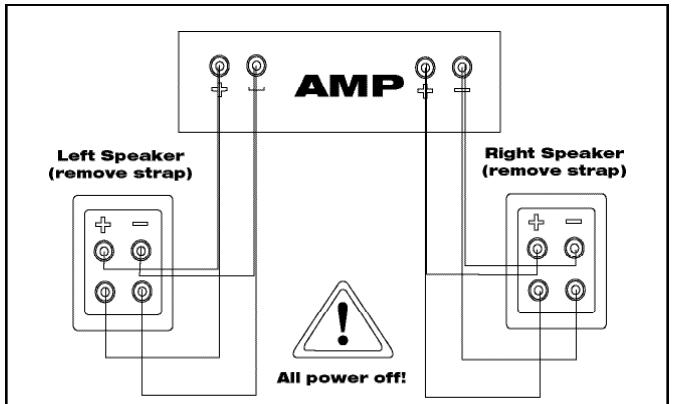

Bi-câblage: Le bi-câblage consiste à raccorder des cables distinctes bornes de sortie de l'amplificateur ou du récepteur aux bornes d'entrée d'enceinte correspondant au haut-parleur d'aigus et aux haut-parleurs de graves (voir la figure 4). Cela se traduit par une résistance électrique entre l'amplificateur et l'enceinte inférieure à cette que présente un simple câblage réalisé avec des fils de la même section. Dans certains cas, le bi-câblage peut être préféroyable au simple câblage à fils de forte section, plus gros et sans doute moins souples.

Pour raccorder en bi-cablage les enceintes de la gamme Reference, desserrez les écrous des bornes de connexion et retirez les cavaliers métalliques reliant les bornes du haut-parleur d'aignus à celles du haut-parleur de graves. En respectant la polarité (voir ci-dessus), raccordez un cable aux bornes de connexion du haut-parleur d'aignus (celles du haut) et un autre aux bornes de connexion du haut-parleur de graves (celles du bas). Conduisez les deux cables jusqu'à l'amplificateur ou au récepteur et raccordez-les au même canal. (En particulier, ne raccordez pas un cable à une sortie d'enceinte A et l'autre à une sortie d'enceinte B dans le cas d'un amplificateur ou d'un récepteur à commutation d'enceintes A/B.) Les amplificateurs risquent d'être gravement endommages si les cavaliers ne sont pas retirees.

Bi-amplification: En bi-amplification, le haut-parleur d'aignus et les haut-parleurs de graves sont pilotés par des amplificateurs distincts, alimentés par la même sortie de préamplificateur. La bi-amplification est déconseillée pour toutes nos enceintes. En effet, cette opération ne présente en général aucun avantage par rapport à l'utilisation d'un seul amplificateur plus grand. De plus, une forté dégradation du son peut être provoquee par une mauvaise mise en œuvre. Si toute fois vous désisssez la bi-amplification, utilisez le même modele d'amplificateur pour les sections des aigus et des graves (afin d'évitier des erreurs de réponse en fréquence résultat de gains d'amplification différents), et n'oubliez pas desteroler les cavaliers reliant entre elles les deux paires de bornes d'entrées de l'enceinte. Les amplificateurs risquent d'être gravement endommagés si les cavaliers ne sont pas retirés.

Figure 4

RéGLAGES DE GESTION DES GRAVES

Les processeurs et les récepteurs ambiophoniques utilisent ce que l'on appelle la gestion des graves : il s'agit de faire en sorte que les basses fréquences des différents canaux soient envoyées aux enceintes capables de bien les reproductive et qu'elle们的 évitant les petites enceintes qui ne le peuvent pas. Le cas échéant, toute enceinte centrale de la gamme Reference de Klipsch peut être régée sur Large dans le récepteur ou le processeur, sous le menu de configuration des enceintes. Mais si votre système comporte un bon caisson de graves amplifié ou des enceintes avant gauche et droite à piètement, vous obtiendaç sans doute un meilleur fonctionnement d'ensemble en réglient l'enceinte centrale sur Small.

ENTRETIEN ET NETTOYAGE

Le nettoyage de vos enceintes ne demande qu'un épousetage de temps en temps. N'utilise jamais de produits de nettoyage abrasifs ou à base de solvant ni de détergents puissants. Vous pouvez nettoyer les grilles à l'aide d'une Brosse d'aspirateur.

GARANTIE (ÉTATS-UNIS ET CANADA SEULEMENT)

La garantie ci-dessous est valable exclusivement pour les articles vendus aux consommateurs aux États-Unis et au Canada.

KILIPSCH AUDIO TECHNOLOGIES (KILIPSCH dans ce qui suit) garantit cet article contre tout défaut de fabrication ou de matériel (sous réserve des conditions énoncées ci-dessous) pour une période de cinq (5) ans à compter de la date d'achat. Pendant cette période de garantie, KILIPSCH réparera ou replacera, à sa dés RIction, l'article ou la piece défectueuse (a l'exception des amplificateurs et autres apparils Electroniques). Pour les articles comportant des amplificateurs ou d'autres composants Electroniques, la période de garantie de ces composants est de deux (2) ans à compter de la date d'achat.

Pour tout service entrant dans le cadre de la garantie, veuillez prendre contact avec le concessionnaire agr KLIPSCH auprès duquel l'article a eté acheté. Si le concessionnaire ne dispose pas des moyens d'effectuer la réparation de l'article KLIPSCH, celui-ci peut être renvoyé à KLIPSCH en port payé pour réparation. Veuillez appeler KLIPSCH au 1-800-KLIPSCH pour receivevoir des instructions à ce propos. L'article devra être expédiée dans son emballage d'origine ou dans un emballage offrant le même niveau de protection.

Toute demande de réparation ou de remplacement dans le cadre de la garantie doit être accompagnée d'une preuve d'achat datee (facture ou ticket de caisse) attesting que la période de garantie n'a pasExpired.

Cette garantie est annulée si (a) le numero de série apposse à l'usine est modifié ou retire de l'article ou (b) l'article n'a pas été acheté auprès d'un concessionnaire agr KLIPSCH. Il est possible d'appeler le 1-800-KLIPSCH pour vérifier que le numero de série n'a pas été modifié ou que le vendeur est bien un concessionnaire agr KLIPSCH.

Cette garantie ne couvre pas les dommages superficiels ou resultant d'une mauvaise utilisation, d'un mauvais traitement, d'une'utilisation commerciale ou d'une modification de cet article ou de toute piece de celui-ci, ou encore d'une négligence, d'une catastrophe naturelle ou d'un accident. Cette garantie ne couvre pas les dommages resultant d'un employe, d'une installation ou d'un entretien inadéquats, ou d'une tentative de réparation par toute personne non autorisée par KLIPSCH à effectuer des réparations dans le cadre de la garantie. Toute réparation non autorisée annule cette garantie. Cette garantie ne couvre pas les articles vendus EN L TAT ou SANS GARANTIE.

LES RÉPARATIONS OU REMPLACEMENTS OFFÉRTS DANS LE CADRE DE CETTE GARANTIE CONSTITUENT LE SEUL RECOURS DE L'ACHETEUR. KLIPSCH DÉCLINE TOUTE RESPONSABILITÉ EN CAS DE DOMMAGES INDIRECTS OU ACCESSOIRES POUR MANQUÉMENT À TOUTE GARANTIE EXPRESSE OU IMPLICITE DE CE PRODUIT. SAUF DISPOSITIONS CONTRAÍRES PRÉVUES PAR LA LOI, CETTE GARANTIE EXCLUE ET REMPLACE TOUTE AUTRE GARANTIE EXPRESSE OU IMPLICITE, Y COMPRIS, MAIS DE FAÇON NON LIMITATIVE, LES GARANTS DES QUALITÉ MARCHANDE ET D'ADAPTATION À UN USAGE PARTICULIER.

Certaines collectivités territoriales n'autorisant pas l'exclusion ou la limitation des dommages indirects ou accessoires ou des garanties implicites, il est possible que les limitations ou exclusions ci-dessus ne s'appliquent pas à votre cas. Cette garantie vous donne des droits particuliers. Vous bénéficiaz peut-être d'autres droits selon votre lieu de residence.

GARANTIE A L'EXTERIEUR DES ETATS-UNIS ET DU CANADA

Si ce produit est vendu à l'extérieur des États-Unis et du Canada, la garantie doit être conforme aux lois en vigueur et n'engage que la responsabilité du distributeur qui a foumi ce produit. Pour obtenir un service en garantie, contactez le détaillant chez qui vous avez acheté ce produit ou le distributeur qui l'a foumi.
