BEDIENUNGSANLEITUNG CENTER CHANNEL KLIPSCH

WICHTIGER SICHERHEITSHINWEIS

1. LEsEN Sie diese Anweisungen durch.
2. BEHALTEN Sie diese Anweisungen.
3. BEACHTEN Sie alle Warnhinweise.
4. FOLGEN Sie allen Anweisungen.
5. Verwenden Sie diese Geräte NICHT in der Nähe von Wasser.
6. Reinigen Sie sie NUR mit einem trockenen Tuch.
7. Blockieren Sie KEINE Luftungsöffnungen. Installieren Sie die Geräte entsprechend den Herstelleranweisungen.
8. Installieren Sie sie nicht in der Höhe von Wärmequellen wie Heizkorpern, Warmlufteintrittsöffnungen, Öfen oder anderen wärmerzeugenden Geräten (einschließlich Verständern).
9. Sie dürfen die Sicherheitsfunktion polarisierter oder geerderter Stecker NICHT außer Kraft setzen. Ein polarisierter Stecker hat zwei Stiffe, wobei einer dicker ist als der andere. Ein geerderter Stecker hat zwei Stiffe und einen dritten Erdungsstift. Der dickere Stift oder der dritte Stift davon zu ihrer Sicherheit. Wenn der mitgelieferte Stecker nicht in ihre Steckdose passt, sollen den Sie die verallte Steckdose durch einen Elektriker ersetzen halten.
10. VERMEIDEN Sie, dass das Netzkabel belastet oder geknicht wird, vor allem bei Steckern, Zusatzsteckdosen und beim Ausgang aus dem Gerät
11. Verwenden Sie AUSSCHLIESSLICH vom Hersteller empfohlene Zusatzgeräte/Zubehör.
12. Verwenden Sie beim Transport ausschließlich Wagen, Ständer, Stative, Halterungen oder

Tische, die vom Hersteller empfohlen oder mit dem Gerät verkauf wurden. Bei Verwendung eines Wagens sollenn Sie vorsichtig sein, damit Wagen und Gerät nicht umkippen und Verletzungen verursachen.

1. Trennen Sie diese Geset bei Gewitter vom Netz, oder wenn es langere Zeit nicht benutz wird.
2. Lassen Sie alle Wartungen bzw. Reparaturen von geschulten Kundendiensttechnikern durchführten. Eine Wartung bzw. Reparatur ist notig, wenn das Gerät auf irgende Weise beschadigt wurde, z.B. durch Schäden am Netzkabel oder -stecker, durch Verschüttungen von Flüssigkeiten, durch das Hineinfallen von Gegenständen, durch Regen oder Feuchtigkeit, wenn es nicht richtig Funktioniert oder wenn es fallen gelassen wurde.

Dieses Symbol weist daraufhin, dass die dieser Einheit beiliegenden Anleitungen wichtige Betriebs- und Wartungsanweisungen enthalten.

Dieses Symbol weist auf die Gefahr eines Stromschlags aufgrund von gefährlichen Spannungen in dieser Einheit hin.

WARNING: Um die Gefahr eines Feuers oder Stromschlags zu verringn, ist这点es Gerät vor Regen oder Feuchtigkeit zu schützen.

CAUTION
RISKOFLEECTRIC DONOTOPTE

WARNING: In thisem Gerat gibt es lebensgefährliche Stromspannung. Das Gerat enthalt keine durch den Benutzer zu wartenden Teile, Lassen Sie alle Wartungen bzw. Reparaturen von geschulten Kundendiensttechnikern durchfuhren.

WARNING: Änderungen oder Modifikationen, die nicht ausdrücklich vom Hersteller genehmigt sind, können des Recht des Benutzers zum Betrieb des Gerats ungültig werden setzen.

Vielen Dank, dass Sie einen Klipsch-Center-Lautsprecher gekauft haben. Nach der Lekture dieseres Handbuchs und dem Anschluss Ihr Systems werden Sie das Ergebnis von über 55 Jahren Herausragender Technologie und führender Forschungs- und Entwicklungserarbeit horen können. Wie alle Produkte von Klipsch verfügt auch Ihr Center-Lautsprecher über die Klipsch Tractrix® Horn-Load-Technologie - das Grund-Design für das erste, 1946 entwickelte Klipschorn®, und fürodes darauf folgende Produkt. Horn-Loading erfolglich es Ihr Laustspricher, hohe Empfindlichkeit, niedrige Verzerrung, einen ebenen Frenquenzgang und ein breites Abstrahverhalten zu bieten, was zu unvergleichlicher Leistung, Klangtreue und Dynamik führt, etwa den Merkmalen des „Klipsch-Sound". Fullen Sieitte die Garantiekarte auf der Rucksende theseis Handbuchs aus, oder tun Sie dies online bei www.klipsch.com, so dass wir Ihnen better halten können. Nochmals vielen Dank, dass Sie Klipsch gewählt haben. Wir hoffen, dass Ihr Laustspricher weitere Jahre lang ihre Musik und ihre Filme zum Leben erwecken wird.

AUSPACKEN

Die einfache Methode, den Lautsprecher aus dem Karton zu bringen, besteht darin, die offene Seite der Schachtel nach unter zu richten, so dass sie auf einem Tisch oder dem Boden aufsitzt, wobei die Deckellaschen nach außen geklappt sind. Ziehen Sie dann den Karton direkt nach ober. Entfernen Sie das Verpackungsmaterial vom Lautsprecher und vom Lautsprechergrill, legen Sie es in den Karton, und haben Sie es für den Fall auf, dass Sie den Lautsprecher versenden müssen. Richten Sie die magnetischen Halterungen an der Innenseite des Grills an den Stiften vorne am Lautsprecher aus, um den Grill einrasten zu halten.

PLATZIERUNG

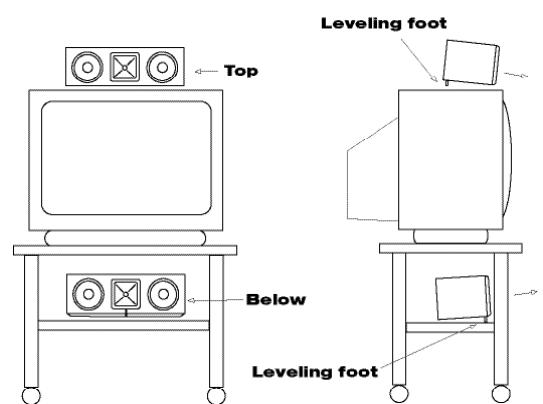

Platzieren Sie den Lautsprecher mittig direkt über oder unter ihrem Fernseher. Wenn notig, können Sie den Lautsprecher auf einem Bodenstander vor und unter dem Bildschirm platzieren, so dass er auf die richtige Höhe angehoben wird. Am besten sollte die Schallwand des Lautsprechers mit der Vorderkante des Bildschirms bündig sein. (sSiehe Abbildung 1.).

Figure 1

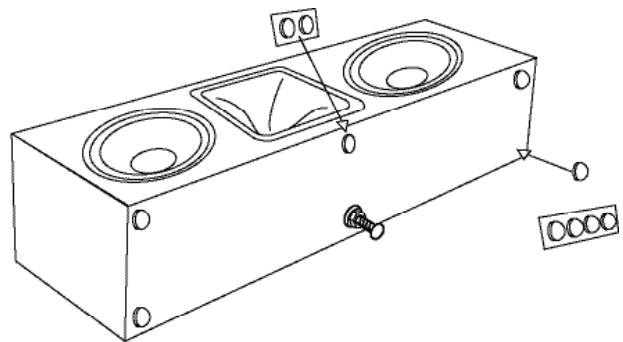

Wenn sich der Lautspeicher deutlich über oder unter der Ohrenhöhe eines sitzenden Horers befindet, konnen Sie die Leistung dadurch verbessern, dass Sieihn zum Ausgleich leicht abwinkeln. Im Lieferumfang des Lautspechers ist ein verstilbarer Fuß eingeschlossen, den Sie in eines von zwei Gewindelochern unter an der Box einschrauben konnen. Um den Lautspecher nach unten zu neigen, installmenten Sie den Fuß nahe der Hinterkante des Gehäuses: umihn nach oben zu neigen, installmenten Sie den Fuß nahe der Vorderkente. Nachdem Sie die Neigung eingestellt haben, drehen Sie die beiligende Kontermutter leicht fest, um die Fußposition zu sichern. Decken Sie nicht verwendete Gewindelocher mit dem mitgliefferten selbstklebenden Gummistopfen ab. Bringen Sie die halbkugelformigen selbstklebenden Stopfen unter am Gehäuse an, um das Regal zu schoen. (sSiehe Abbildung 2).

Figure 2

ANSCHLUSSE

Hinweis: Der korrekte Anschluss ihrer Lautsprecher an den Verständr oder Receiver ist entscheidend für eine gute Tonqualität. Folgen Sie bile sorgfältig diesen Anweisungen. Schlechte Anschlüsse können zu Fehlfunktionen oder Beschäftigungen des Verständr lehren.

Lautsprecher der Klipsch Reference-Serie sind intern mit Bandwidth Balanced™ Monster® Cable Kabel verdrahtet. Die Bandwidth Balanced™-Technologie verwendet mehrere Drahte aus hochreinem Kupfer, die sorgfältig ausgewählt und verflochten wurden, um eine optimaule Signalübertragung über den gesamtten Freqenzbereich hinweg zu gewährleisten. Sie konnen die beste Leistung aus ihren Lautsprechem Herausholen, wenn sie mit Monster Cable Kabel oder einem ähnlich guten, durch ihrem ihren Fachhändler erhaltlichen, Kabel mit dem Versteller oder Receiver verbinden. Wir empfehlen die Verwendung von geflochtenen Kupferkabeln (16 Gauge oder schwerer). Verwenden Sie ein Kabel mit schwererem Draht (niedrigerem Gauge-Wert) für langere Entfernungen, um den durch den Kabelwiderstand erzeugten Verlust der Verstellerleistung zu reduzieren.

An der Rückseite jeges jeder Lautsprecherbox befinden sich zwei Gruppen von Anschlussterinals, einer für den Hochtöner und einer für den Basslautsprecher. Diese Gruppen sind für einen konventionellen Anschluss mit goldsbeschichteten Metallstreifen verbunden, die für das Bi-Wiring oder Bi-Amping halten werden müssen. Zunachst wird die konventionelle Einkabel-Anschlussmethode erläutert, dann die Alternativen. Alle Informationen über einkabligen Anschluss gelten auch für das Bi-Wiring.

ERSTER SCHRITT: ANSCHLUSSARTEN

Blanker Draht. Ziehen Sie die zwei Adern auf einer Länge von etwa 2,5 cm auseinander und entfernen Sie am Ende jeweils ca. 7 mm der Isolierung. (Das goes mit einer Abisolorizange einfacher, aber Sie konnen auch ein normales Taschenmesser verwenden, um die Isolierung vom Draht abzuschneiden.) Drehen Sie die Drahtfasern jeder Ader fest zusammen. Lösen Sie die Muttern an einem Paar Anschlussterminals, bis die Löscher in den Metalstiften frei sind, und stecken Sie dann den blanken Draht in die Löscher. Drehen Sie die Mutter fingerfest auf den Draht hinunter. Stellen Sie safer, dass keine Kupferfasern von einem Terminal zum anderen, oder zu einer Faser der anderen Ader verlaufen. Wenn diese Vorsichtsmaßnahme an einem der Anschlussenden misschtet wird, kann es zu Fehlfunktionen oder Beschädigungen des Verständerskommen.

Stiffe. Viele im Handel erhältliche Lautspracherkabel haben am Ende Metallstifte. Lösen Sie die Muttern an einem Paar Anschlussterminals, bis die Löscher in den Metallstiften frei sind, und steken Sie dann die Stiffe in die Löscher. Drehen Sie die Muttern fingerfest auf die Stiffe hinunter, aber drehen Sie sie nicht zu fest an. Stellen Sie sicher, dass kein Metallk-zu-Metall-Kontakt zwischen den beiden Stiften oder Anschlussterminals besteht. Wenn diese Vorsichtsmaßnahme an einem der Anschlussenden misschtet wird, kann es zu Fehlfunktionen oder Beschädigungen des Verständers kommt.

Gabelschuhe. Manche Laustspecherkabel haben am Ende U-formige Anschlüsse, die als Gabelschuhe bezeichnet werden. Lösen Sie die Muttern an einem Paar Anschlussterminals und schiben Sie die Gabelschuhe um die Metallstüfe herum. Drehen Sie die Muttern fizerfest auf die Gabelschuhe hinunter und prufen Sie, ob diese richtig festgeschraubt sind. Stellen Sie safer, dass kein Metallk-zu-Metall-Kontakt zwischen den beiden Gabelschuhen oder Anschlussterminals besteht. Wenn diese Vorsichtsmaßnahme an einem der Anschlussenden misschtet wird, kann es zu Fehlfunktionen oder Beschädigungen des Verständers kommt.

ES GIBT ANDERE ARTEM SPEZIELLER VERBINDUNGEN, DIE DAS ANSCHLIESSEN IHRER LAUTSPRECHER ERLEICHTERN. SETZEN SIE SICH BITTE MIT IHREM KLIPSCHFACHHANDLER IN VERBINDUNG, DER IHNEN RATSCHLAGE UND WEITERE INFORMATIONEN GEBEN KANN.

LAUTSPRECHER ZU VERSTÄRKER: DIREKTE VERBINDUNG

Einer der wichtigen Faktoren beim Anschluss ihrer Laufsprecher ist die richtige Polung. Wenn der Laufsprecheranschluss falsch gepolt ist, wirken der Bass und das Klangbild schwacher.

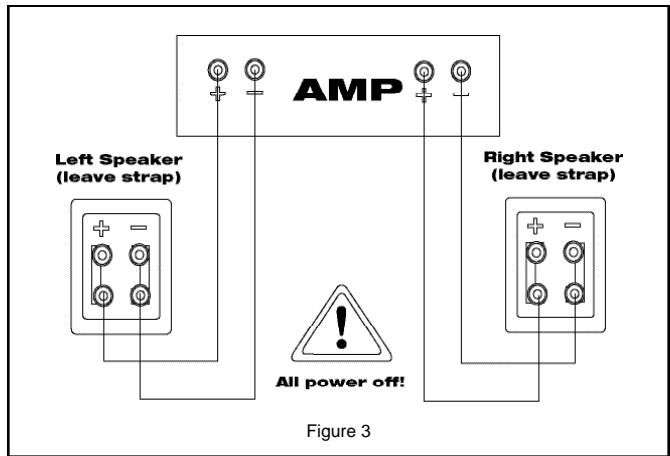

Die einfache Methode, um einen richtig gepolten Lautsprecheranschluss sicherzustellen, besteht darin, die positiven und negativen Ausgangsterminals an Ihr Versteller oder Receiver immer mit den entsprechenden Anschlussterminals an ihren Lautsprechern zu verstehen. positiv ("+" Farbmarkierung rot) zu positiv, und negativ ("-" Farbmarkierung schwartz) zu negativ. (Siehe Abbildung 3.)

Die meisten mit Anschlüssen versehenen Laufsprecherkabel haben farbliche markierte Adern, die es einfach machen, die Ausgänge und Eingänge korrekt zu verbinden. Wenn das bei ihren Kabeln nicht der Fall ist, oder wenn Sie ihre eigenen Kabel aus zweiadrigem Draht herstellen, sollenn Sie auf der Isolierung der beiden Adern nach Merkmalenuchen. Normalerweise befindet sich aufgedruckter Text, ein Streifen, oder ein erhöhter Kamm entlang einer Ader.

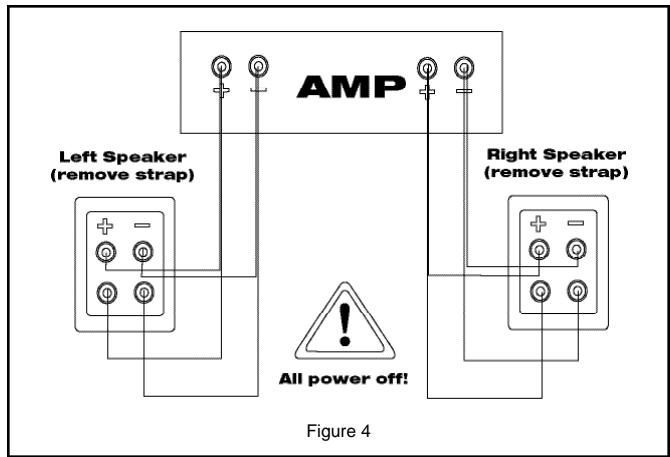

Bi-Wiring. Beim Bi-Wiring werden separate Kabel von den Ausgangsterinals des Verstärkers oder Receivers mit den Laufsprecheranschlussterminals des Hochtörs und des Bassloutsprechers (Abbildung 4) verbunden. Dies führt zu einem geringeren elektrischen Widerstand zwischen dem Verträger und dem Laufsprecher, als dies bei der Verbindung mit einem einzelnen Kabel gleichen gleicher Querschnits Drahtstärke der Falls wäre. In manchen Fälle ist das Bi-Wiring der Verwendung eines einzelnen Kabels mit großem Querschnittniedrigerem Gauge-Wert vorzuziehen, das dicker und wahrscheinlich weniger biegsam ware.

Für das Bi-Wiring Ihrer Laufsprecher der Reference-Serie lose den Sie die Muttern an den Anschlussterminals und entfern den Metallstreifen, die die Terminals für die Hochtöner und Bassloutsprecher verbinden. Verbinden Sie ein Kabel mit dem den Hochtöner-Anschlussterminals (oben), und das andere mit den Bassloutsprecher-Terminals (unter), wobei Sie auf die richtige Polung (siehe oben) achtEN müssen. Verbinden Sie dann beibe Kabel an Ihrem Veränder oder Receiver mit dem gleichen Kanal. (Sie)durren

REFERENCE SERIES

Lautspracherausgang A und das andere mit einem Lautspracherausgang B verbinden, wenn Ihr Verständer oder Receiver über eine A/B-Lautspricherumschaltung verfügt). Wenn die Metallsstreifen nicht entfern werden, können die Verständer schwer beschädigt werden.

Bi-Amping. Beim Bi-Amping-Verfahren werden der Hochtöner und die Basslautsprecher von zwei separaten Verstärkern versorgt, die über den gleichen Vorverstärkerausgang angesteuert werden. Wir empfehlen das Bi-Amping-Verfahren bei unseren Lautsprechern nicht, da es meist keinen Vorteil bringet, der nicht einfach durch den Einsatz eines einzelnen früerten Verstärkers erzielt werden können, und da es bei falscher Anwendung zu einer starken Klangverschlechterung führen kann. Wenn Sie dennoch das Bi-Amping-Verfahren einsetzen, müssen Sie das gleiche Veränderkomodell für die Hochtöner- und Basslautsprechersekction verwenden (um durch entsprechliche Veränderungsgrade verursachte Freqenzgangefehler zu vermeiden) und unbedingt die Metallstreifen entfernen, die die zwei Anschlussterminalgruppen am Lautsprecher verbinden. Wenn die Metallstreifen nicht entwickelten werden, können die Verträger schwer beschädigt werden.

BASS-MANAGEMENT-EINSTELLUNGEN

Surround-Sound-Receiver und -Prozessoren verwenden das so genannte Bass-Management-Verfahren, das sicherstellt, dass die niedrigen Frenquenzen in den verschiedene Kanalen an Lautspricher übertragen werden, die diese gut wiedergeben konnen, und das sie bei keinen Lautsprichern, die dazu nicht in der Lage sind, wegfiltert. Alle Center-Lautspricher der Klipsch-Reference-Serie konnen ggf. im Lautspricher-Setup-Menu Ihrches Receivers oder Prozessors auf Large (groß) eingestellt werden Wenn Ihr System aber einenGNU kent Aktiv-Subwoofer oder linke und rechtte vordere Standlautspricher enthalt, konnen Sie die Gesamtsystemleistung wahrscheinlich dadurch verbessern, dass Sie für den Center-Lautspricher die Einstellung Small (klein) wahren.

PFLEGE UND REINIGUNG

Die einzig nötige Pflege Ihrer Laufsprecher besteht darin, sie gelegentlich abzustauben. Verwenden Sie nie Scheuermittel, Lösungsmittel enthaltende oder aggressive Reinigungsmittel. Sie konnen die Laufsprechergrills mit dem Bürstenaufsatz eines Staubsaugers reinigen.

AUSSERHALB DER USA UND KANADA

Falls these Product an Kunden außerhalb der USA oder Kanada verkauf wurde, entspricht die Garantie für these Product dem jeweils geltenden Recht und liegt ausschließlich in der Verantwortung des Distributors, der these Product gefeliefert hat. Zur Inanspruchnahme von Garantieleistungen den Handler, der these Product verkauf hat, oder den Distributer, der these Product gefeliefert hat, kontaktieren.
