MANUALE UTENTE CENTER CHANNEL KLIPSCH

1. CONSERVARLE.
2. RISPETTARE tutte le avertenze.
3. SEGUIRE tutte le izruzioni.
4. NON usare quello apparecchio vicino all'acqua.
5. PULIRE SOLO con un panno asciutto.
6. NON ostruire nessuna aperture per l'aria. Installare segundo le istruzioni del produttore.
7. Non installare presso fonti di calore come ad esempio radiatori, bocchette di uscita del'aria di riscaldamento, forn o altri apparecchi (compresi amplificatori) che generano calore.
8. NON annullare la funzione di sicurezza offerta da una spina polarizzata o con presa di terra. Le spine polarizzate hanno due spinotti lamellari, uno più large dell'alto, cioè le spine con presa di terra hanno due spinotti cilindrici e un terzo, anch'esso cilindrico, per il collegamento all'impianto di messa a terra. Lo spinotto più large e il terzo spinotto protegono l'incomità personale. Se la spina in dotazione non si adatta alla presa di corrente, rivolgersi a un elettricista.
9. PROTEGGERE il cordone di alimentazione in modo che non possa essere pestato o schiacciato, particolarmente in corrispondenza della spina, della presa di corrente e del punto di uscita dall'apparecchio.
10. USARE SOLO gli accessori specificati dal produtto.
11. USARE solo con i supporti (carrello, sostegno, treppiede, staffa o tavolo) specificati dal produttore o venduti con l'apparecchio. Se si usa un carrello, fare attenzione quando lo si sposta assieme all'apparecchio, per prevenir infortuni causati da un ribaltamento.
12. SCOLLEGARE alla presa di corrente quello apprecchio durante i temporali o se non verra uso per lunghi periodi.

1. RIVOLGERSI a personale qualificato per qualsiasi intervento. Occorre intervenire sull'apprecchio agli volta che viene danneggiato in modo qualsiasi, per esempio se la spina o il cordone di alimentazione si danneggiano, se si versa un liquido o cadono oggetti sull'apprecchio, se l'apprecchio è rimasto esposto alla pioggia o all'umidità, non funziona normalmente o è caduto.

Questo significato indica che la documentazione allegata a questo apparetcchio contiene includazioni importanti per l'uso e la manutenzione.

Questo significato indica che all'internali di questo apparecchio è presente una tensione pericolosa, che compra il rischio di scousse elettriche.

ATTENZIONE: per ridurre il rischio di scosse elettriche, non esporre quello apparecchio né alla pioggia né all'umidità.

CAUTION

RISKOFFELLECTRICSHOCK DONOTOPEN

ATTENZIONE: le tensioni all'interno di quello apparecchio sono mortali. All'interno non vi sono parti riparabili dall'utente. Per qualsiasi intervento rivolgersi a personale qualificato.

ATTENZIONE: eventuali modifiche non approvalle espressamente dal produttore potrebbero annullare l'autorizzazione concessa all'utente per l'uso di quello appearechio.

INFORMAZIONI RELATIVE ALL'ACQUISTO DEL PRODOTTO KLIPSCH

Grazie per l'acquisto di un altoparlante per canale centrale Klipsch. Una volta让它to甚么 manuale e collegato I'impianto, potrete provare i risultati di altre 55 anni di tecniche avanzate e di ricerche e sviluppi di classe mondiale. Come tutti i prodotti Klipsch, quello altoparlante è basato sulla technologia "con caricamento a tromba" Tractrix, sviluppata da Klipsch con il primo Klipschorn, nel 1946, e perfezionata in tutti i prodotti che lo hanno seguito. Grazie alsystema a tromba gli altoparlanti offrono alla sensibilità, bassa distorsione, risposta piatta in frequence e ampia dispersione. Queste caratteristiche si traducono nelle qualità distinctive del suono Klipsch: potenza, dettagli e dinamica ineguagliati. Vi preghiamo di riempire il modulo della garanzia, sul retro di quello manuale, oppure on line sul sito www.klipsch.com. Di nuovo, grazie per la preferenza accordataci; I'altoparlante Klipsch darà vita ai viostri dischi e film per anni e anni.

DISIMBALLAGGIO

Il metodo più simplice per disimballare l'altoparlante consiste nel capovolgere la scatola in modo che il lato aperto poggi su un ravolo o sul pavimento, con i lembi spiegati; a quello punto estraete la scatola tirandola versuso l'alto. Rimuvete il materiale d'imballaggio dall'altoparlante e alla griglia e rimettetelo nella scatola, conservando il tutto nel caso occorra spedire l'altoparlante. Allineate i supporti magnetici, situati all'interno della griglia, alle viti poste sulla parte frontale dell'altoparlante; si bloccheranno con uno scatto

COLLOCAZIONE

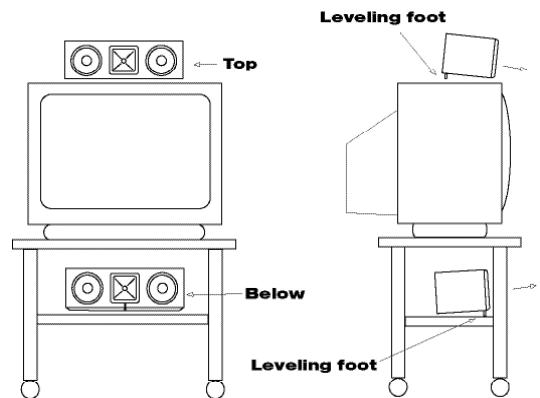

Centrate l'altoparlante direttamente sopra o sosto lo schermo del teilevisore. Se necessario, potete portare l'altoparlante all'altezza giusta collocandolo su una base regolabile posta sul pavimento, davanti e sosto lo schermo. Tuttavia, idealmente il diaframma frontale dell'altoparlante delve essere a filo con la parte frontale dello schermo (vedi Figura 1).

Figure 1

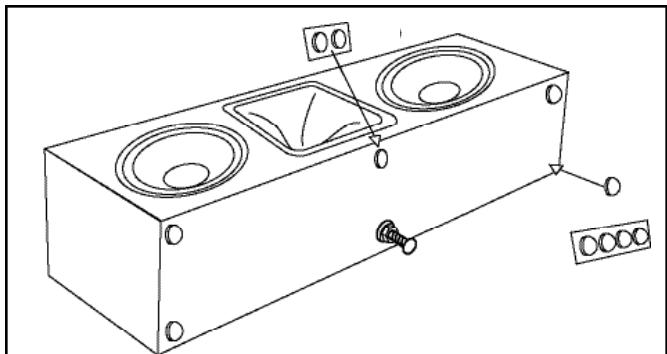

Se l'altoparlante è situato a notevole altozza sopra o sotto il livello delle orecchie degli ascottatori seduti, potete migliorare le prestazioni angolandolo leggermente per compensare il dislivello. All'altoparlante è accluso un sostegno regolabile che potete avitare in uno dei due inserti fillettati presenti sulla parte inferiore dell'involucro. Per inclinarne l'altoparlante verso il basso, fissate il sostegno all'inserto vicino alla parte posteriore dell'involucro; per inclinarlo verso l'alto utilizzate l'inserto vicino alla parte frontale. Regolata l'inclinazione, avitate il dato in dotazione,enza serrarlo eccessivamente,per bloccare il sostegno. Coprite i fori fillettati non utilizzati con i dischetti piatti di gomma, autoadesivi, in dotazione. Fissate i piedini autoadesivi semisferici alla parte inferiore dell'involucro per proteggere la superficie di appoggio (vedi figure 2).

Figure 2

CONNECTIONI

Nota: per ottener una Buona qualità del suono, è essenziale collegare correttamente gli alltoparanti all' amplificatore o al ricevitore. Seguite scrupolosamente queste istruzioni. Connessioni inadequate possono causare un malfunzionamento dell' amplificatore o anche danneggiarlo.

Gli alltoparanti Klipsch series Reference impiegano internamente cavi Bandwidth Balanced™ Monster Cable®. La technologia Bandwidth Balanced™ è basata sull'utilizzo di conduttori di rame di grande purezza di vari diametri, selezionati accuramente e attorcigliati in modo da assicurare una propaganda ottimale del segnale a tutte le frequenze. Potete otteneri migliorati resultati dagli alltoparanti se li collegate all' amplificatore o al ricevitore con cavi Monster Cable o di qualità simile, reperibili presso il rivenditore. Vi suggeriamo di adoperare cavi di rame in trefoli, con diametro uguale o maggiore di 1,29 mm (misura americana AWG uguale o minore di 16). Usate cavi di diametro maggiore per i percorsi più lunghi, in modo da ridurre l'attenuzione del segnale dell' amplificatore causata alla resistenza dei cavi.

Sul pannello posteriori di ciascun alltoparlante ci sono due coppie di terminali cilindrici; una e l'ingresso del tweeteter e l'altra e l'ingresso del woofer. Le due coppie di terminali sono collegate fra di loro mediating piattine metalliche placcate in oro, che vanno lasciate in posizione per il cabaggio convenzionale, nelle vanno rimosse per altri due tipi di cabaggio, quello "doppio" e quello con due amplificatori. Di seguito sono spiegati prima il cabaggio ordinario, con cavi singoli, e poi i cabaggi differenti. Tutte le informazioni sul cabaggio con cavi singoli sono pertinentianche al cabaggio doppio.

TIPI DI CONNETTORE

Conduitori nudi. Staccate i due cavi l'uno dall'alto per circa 2,5 centimetri e asportate circa 6mm di isolante dall'estremita di ciascuno (l'operazione risulta più facile usingando una pinza spellafili, ma si potu utilizzare un normale temperino multiuso per tagliare l'isolante lungo il diametro sino al conduttore nudo). Attorcigliate bene tra di loro i trefoli di ciascun conduttore. Allentate i dadi su una coppiia di terminali cilindrici fino a esporre i fori praticati su diassi e inserte i conduttori atraverso i fori. Serrate bene i dadi a mano. Accertate vi che nessun trefolo di un conduttore tocchi il terminale cilindrico a cui è connesso l'altro conduttore o i trefoli di quest'ultimo. La mancata osservanza di但这a precauzione può causare un malfunzionamento dell'amplificatore oanche danneggiarlo.

Pin. Molti tipi di cavi da altoparlante preassemblati sono terminati con spinotti metallici (pin). Allentate i dadi di una copbia di terminali cilindrici sono esporre i fori praticati su di essi e inflate i pin nei fori. Serrate bene i dadi a mano; non serrateccessivamente. Accertatevi che nessun pin di un cavoto tocchi il terminale cilindrico a cui è connesso l'alto cavo o il pin di quest'ultimo. La mancata osservanza di这对于a precauzione più causare umalfunzionamento dell'amplificatore oanche danneggiarlo.

Terminali a forcella. Alcuni tipi di cavi da altoparlante hanno terminali a forcella. Allentate i dadi di una coppi di terminali cilindrici e inserte su quosti i terminali a forcella. Serrate i dadi a mano e verificate che i terminali a forcella rimangano bloccati. Accertatevi che nesun terminale a forcella di un cavo tocchi il terminale cilindrico a cui è connesso l'altro cavo o il terminale a forcella di quest'ultimo. La mancata osservanza di esta precauzione può causare un malfunzionamento dell'amplificatore o anche danneggiarlo.

SONO DISPONIBILI ALTRI TIPI DI CONNECTORI SPECIALI PER FACILITARE IL COLLEGA-MENTO DEGLI ALTOPARLANTI. PER SUGGERIMENTI E ULTERIORI INFORMAZIONI RIVOLGETEVI AL RIVENDITORE KLIPSCH.

MANTENIMENTO DELLA POLARITA TRA ALTOPARLANTI E AMPLIFICATORE

Uno degli aspetti più importanti, per quanto riguarda il collegamento degli alltoparlanti, è mantenerl alla stessa polarità, ossia in fase. Lo sfasamento più infatti causare una degradazione dei bassi e dell'imagine audio.

Figure 3

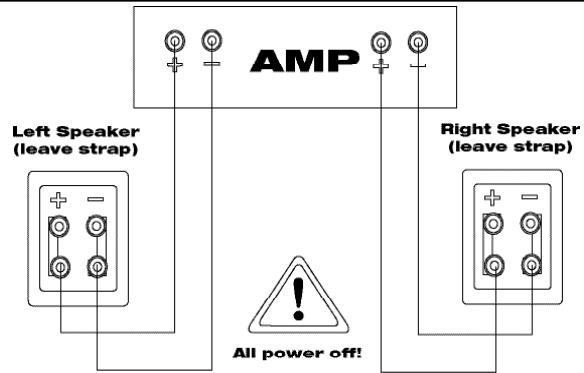

Il metodo piu facile per assicurarsi che gli altoparlanti siano cablati in fase consiste nel collegare sempre i terminali di uscita positivo e negativo dell'amplificatore o del ricevitore ai terminali di ingresso corrispondenti degli altoparlanti: positivo (^+^*, colore rosso) con positivo e negativo (^ - ^ , colore nero) con negativo (vedi Figura 3).

La maggior parte dei cavi da altoparlante pre-terminati hanno connettori colorati per facilitare il giusto collegamento tra ingressi euscite. Se i connettori che intendete usare non sono codificati a colori o se costruire te voi stessi i cavi utilizzando coppie di cavi a due conduttori, controllate i segni di identificazione sull'isolante dei due conduttori; in genere su uno di essi c'e un codice stampato, una striscia o una nervatura.

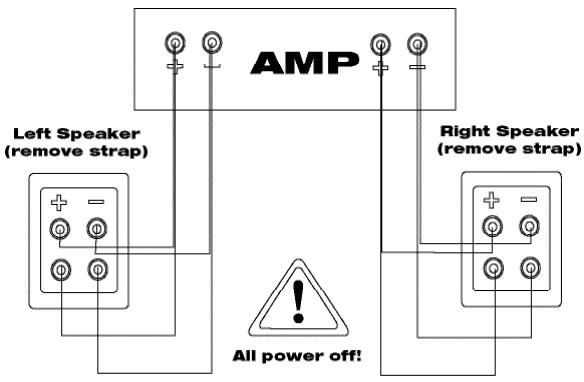

Cabaggio doppio: Questo tipo di cabaggio consiste nel collegare cavi separati tra i terminali di uscita dell'amplificatore o del ricevitore e i terminali di ingresso del tweeter e dei woofer (vedi Figura 4). Si ottiene casa una resistenza elettrica tra l'amplificatore e l'altoparlante più bassa che se si fosse adoperato un solo cavo avente lo stesso diametro. In alcuni casi il cabaggio doppio può essere preferibile al cabaggio con un solo cavoanche se di diametro maggiore, dato che quest'ultimo sareiesso e probabilitmente meno flessibile.

Figure 4

Per collegare gli alltoparanti series Reference mediating cabaggio doppio, allentate i dadi dei terminali cilindrici e togethe le piattine metalliche che connettono fra di loro i terminali del woofer e del tweeter. Osservando la giusta polarita (vedi sezione precedente), collegate un cavo ai terminali cilindrici del tweeter (quelli superiori) e un'alto ai terminali cilindrici del woofer (quelli inferiori). Collegate entrambi i cavi all'amplificatore o al ricevitore, allo stesso canale (non collegate, ad esempio, un cavo all'uscita A e l'alto all'uscita B per alltoparanti su un amplificatore o ricevitore dotato di selettore A/B). Gli amplificatori sono subire danni gravi se non si tolgono le piattine.

Cablinggio con due amplificatori: Con quello tipo di cablaggio il tweeter e i woofer sono pilotati da amplificatori separati, che ricevono il segnale alla stessa uscita del preamplificatore. Sconsiglio quello tipo di cablaggio per i nostri amplificatori, dato che in genere offre gli stessi vantagei ottenibili semplicamente con un solo amplificatore più potente, quando se viene eseguito nel modo sbagliato cui causare una grave degradazione del suono. Se decidete di utilizzare comunique quello tipo di cablaggio, usate lo stesso modello di amplificatore per il tweeter e per il woofer (per prevenir errori nella risposta in frequenza causati da guidgni diversi degli amplificatori) e accertatevi che le piattine che collegano le due coppie di terminali di ingresso sull'altoparlante siano state rimrosse. Gli amplificatori possono subire danni gravi se non si tolgono le piattine.

IMPOSTAZIONI PER LA GESTIONE DEI BASSI

I ricevitori e i processori surround utilizzato unsystema detto "gestione dei bassi" per assicurare che le basse frequence sui vari canali siano trasmemse agli altoparlanti in grado di riproduire bene e nonagli altoparlanti più piccoli, che non possono riproduire adeguamente. Qualiasi modello di altoparlante per canale centrale Klipsch series Reference è impostabile, se necessario, su Large dall'apposto menu disponibile sul ricevitore o sul processore. Ma se il vosto impianto include un subwoofer con potenza adeguata o altoparlanti frontali sinistro e destro collocati sul pavimento, probabilitmente otterre risultati migliorii utilizzando I'impostazione.

CURA E PULIZIA

Per pulire gli altoparlanti basta spolverarli di tanto in tanto. Non applicate mai abrasivi o detergenti forti o a base di solvente. Potete pulire le griglie con l'accessorio a spazzola di un aspirapolvere.

GARANZIA APPLICABILE FUORI DEGLI USA E DEL CANADA

Se questo prodotto viene venduto fuori degli USA o del Canada,esso è coperto da una garanzia conforme alle leggi locali e la validità di tale garanzia è di esclusiva responsabilità del distributore del prodotto stesso.Per richiedere un'intervento in garanzia rivolgersi al rivenditore o al distributore.
