CENTER CHANNEL - Altavoz del canal central KLIPSCH - Manual de uso y guía de instrucciones gratis

Tipo de producto	Altavoz central
Características técnicas principales	Tecnología de altavoces Tractrix, tweeter de aluminio, woofers de cobre
Alimentación eléctrica	No aplicable (altavoz pasivo)
Dimensiones aproximadas	Aproximadamente 50 cm x 20 cm x 20 cm
Peso	Aproximadamente 10 kg
Compatibilidades	Compatible con sistemas de audio envolvente y amplificadores
Poder	Poder nominal de 100 watts, poder máximo de 400 watts
Funciones principales	Mejora del diálogo y efectos de sonido en películas y música
Mantenimiento y limpieza	Limpiar con un paño suave, evitar productos químicos agresivos
Piezas de repuesto y reparabilidad	Disponibilidad de piezas de repuesto limitada, consultar al fabricante para reparaciones
Seguridad	Evitar la exposición a la humedad, no sobrecargar el altavoz
Información general útil	Ideal para configuraciones de cine en casa, recomendado para uso con altavoces Klipsch

Preguntas frecuentes - CENTER CHANNEL KLIPSCH

¿Cómo conectar el KLIPSCH Center Channel a mi amplificador?

Utilice cables de altavoz de calidad, conecte los terminales positivos y negativos del altavoz a las salidas correspondientes del amplificador. Asegúrese de que las conexiones estén seguras.

¿Cuál es la ubicación óptima para el KLIPSCH Center Channel?

Coloque el altavoz en el centro de su configuración de audio, idealmente por encima o por debajo de su pantalla, a la altura de sus oídos cuando esté sentado.

¿Por qué el sonido de mi KLIPSCH Center Channel es bajo?

Verifique las conexiones de los cables, asegúrese de que el amplificador esté correctamente ajustado y que el nivel de volumen sea adecuado. Pruebe con otra fuente de audio para identificar si el problema persiste.

¿Cómo puedo mejorar el rendimiento de audio de mi KLIPSCH Center Channel?

Asegúrese de tener una buena acústica en la habitación, evite las paredes reflectantes y trate de colocar el altavoz en un lugar despejado. También puede ajustar la configuración de su amplificador.

¿Se puede usar el KLIPSCH Center Channel con un sistema envolvente?

Sí, el KLIPSCH Center Channel está diseñado para ser utilizado en sistemas de audio envolvente para mejorar el diálogo y la claridad de los efectos de sonido.

¿Qué hacer si mi KLIPSCH Center Channel emite ruidos de estática?

Verifique los cables en busca de daños, asegúrese de que todas las conexiones estén bien apretadas y pruebe con otra fuente de audio. Si el problema persiste, considere contactar al soporte técnico.

¿Cuál es la potencia nominal del KLIPSCH Center Channel?

La potencia nominal varía según el modelo, pero en general, suele estar entre 100 y 200 vatios RMS. Consulte el manual de usuario para especificaciones precisas.

¿Cómo limpiar mi KLIPSCH Center Channel?

Utilice un paño suave y seco para quitar el polvo. Evite productos químicos agresivos que puedan dañar el acabado del altavoz.

MANUAL DE USUARIO CENTER CHANNEL KLIPSCH

MAS PRIMEIRO: TIPOS DE CONECTORES

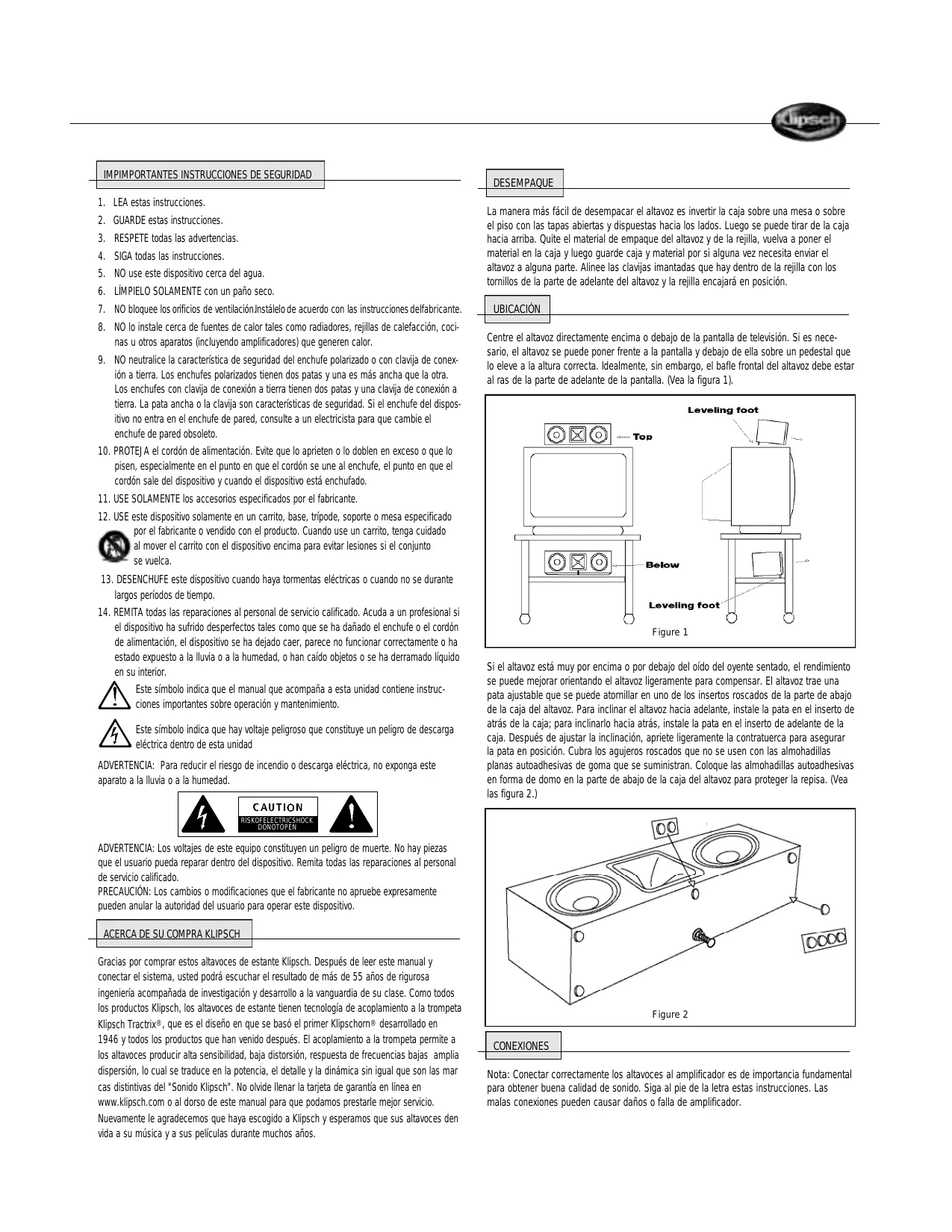

IMPIMPORTANTES INSTRUCCIONES DE SEGURIDAD

1. LEA estas instrucciones.
2. GUARDE estas instrucciones.
3. RESPETE todas las advertencias.
4. SIGA todas las instrucciones.
5. NO use este dispositivo cerca del agua.
6. LIMPIELO SOLAMENTE con un paño seco.
7. NO bloque los orificios de ventilacionInstaldeo de acordo con las instrucciones delfabricante.
8. NO lo instale cerca de fuentes de calor tales como radiadores, rejillas de calefaction, cocinas uOthers aparatos (incluyendo amplificadores) que generen calor.
9. NO neutralice la caracteristica de seguridad del enchufe polarizzato o con clavija de conexión a tierra. Los enchufes polarizados tienen dos patas y una es más ancha que la otra. Los enchufes con clavija de conexión a tierraILDen dos patas y una clavija de conexión a tierra. La pata ancha o la clavija son caracteristicas de segundar. Si el enchufe del dispositivo no entra en el enchufe de pared, consulte a un electricista para que cambie el enchufe de pared obsoletó.
10. PROTEJA el cordón de alimentación. Evite que lo aprieten o lo doblen en excesso o que lo pisen, especially en el punto en que el cordón se une al enchufe, el punto en que el cordón sale del dispositivo y cuando el dispositivo está enchufado.
11. USE SOLAMENTE los accesos especializados por el fabricante.
12. USE este dispositivo solamente en un carrito, base, tripode, soporte o mesa especificado por el fabricante o vendido con el producto. Cuando use un carrito,onga cuidado al mover el carrito con el dispositivo encima para evaporar lesiones si el Conjunto se vuelca.
13. DESENCHUFE este disposativo cuando haya tormentas electricas o cuando no se durante largos periodos de tiempo.
14. REMITA todas las reparaciones al personal de servicios calificado. Acuda a un profesional si el dispositivo ha sufido desperfectos tales como que se ha danoi el enchufe o el cordón de alimentación, el dispositivo se ha dejado caer, parece no funciona correctamente o ha estado expuesto a la lluvia o a la humedad, o han caido objetivos o se ha derramado liquido en su interior.
    Este=simbolo indica que elmanual queacompañaaesta unidad contiene instruetiones importantes sobre operacion ymantenimiento.
    Este significo indica que hay voltaje peligioso que constituya un peligro de descarga elecrtica bajo el estado de la universidad.

ADVERTENCIA: Para reducir el riesgo de incendio o descarga electrica, no exponga este aparato a la lluvia o a la humedad.

CAUTION RISKOFELECTRICSHOCK DONOTOPEN

ADVERTENCIA: Los voltajes de este equipo constituyen un privilego de muerte. No hay piezas que el usuario pueda reparar bajo el dispositivo. Remita todas las reparaciones al personal de service calificado.

PRECAUCTION: Los Cambios o modificaciones que el fabricante no apruebe expresamente pueda anular la autoridad del usuario para operar este dispositorio.

ACERCA DE SU COMPRA KLIPSCH

Gracias por comprar这些 altavoces de estante Klipsch. Después de leer este manual y conectar el sistema, ustedouldera escucharelresultadode masde 55anos de rigurosa ingenieríaacompañada de investigación ydesarrolloa la vanguardia de suclase. Como todos los productos Klipsch,los altavoces de estante tienen Tecnología de acoplimiento a la trompeta Klipsch Tractrix®, que es el diseño en que se basó el primer Klipschorn desarrollado en 1946 y todos los productos que han venido afterwards. El acoplimiento a la trompeta permite a los altavoces produir alta sensibilitidad, bajo distorsión, respecta de Frequencias bajas amplia dispersion, loquel se traduce en la potencia, el detalle y la dinámica sin igual que son las mar cas distinctivas del "Sonido Klipsch".No olvidea llerar la tarjeta de garantía en linea en www.klipsch.com o al dorso de estemanual para que podamos prestarle mejor servicios. Nuevamente le agradecemos que haya escogido a Klipsch yesperamos que sus altavocedes vida a su música yasúspellicas durante muchos años.

DESEMPAQUE

Lamania más fácil de desempacar el altovo es invertir la caja sobre una mesa o sobre el piso con las tapas abiertas y dispuestos hacía los lados. Luego se pueda tirar de la caja hacía arriba. Quele material de empaque del altovo y de la rejilla, vuelva a poder el material en la caja y bajo guarde caja y material por si alguna vez necessities enviar el altovo a una parte. Alinee las clavijas imantadas que hay bajo de la rejilla con los tornillos de la parte de adelante del altovo y la rejilla encajará en posicion.

UBICACION

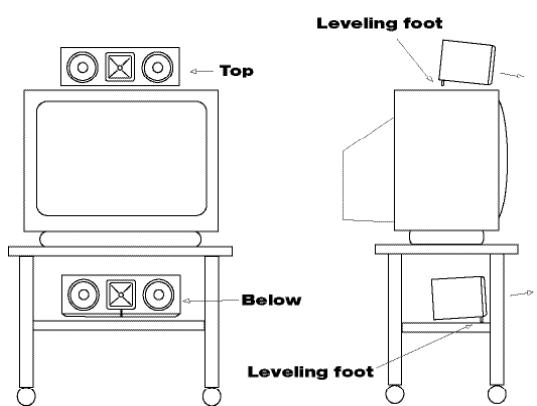

Centre el altavoz directamente encima o bajo de la pantalla de television. Si es necesario, el altovo se pueda poder freste a la pantalla y bajo de ella sobre un pedestal que lo eleve a la alta correcta. Idealmente, sin embargo, el bafle frontal del altovoDebe estar al ras de la parte de adelante de la pantalla. (Vea la figura 1).

Figure 1

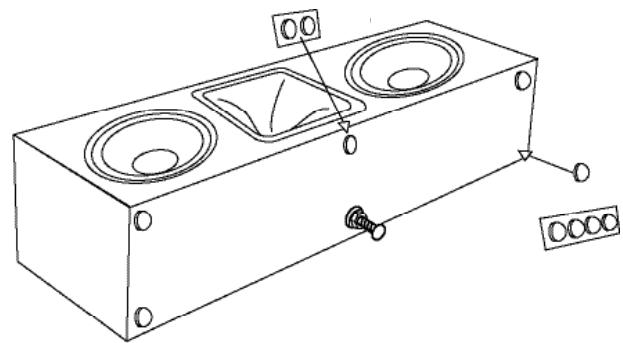

Si el altovo está muy por encima o por bajo del oido del oyente sentido, el rendimiento se pueda mejorar orientando el altovo ligeramente para compensar. El altovo trae una pataajsable que se可以选择 atornillar en uno de los insertos roscados de la parte de abajo de la caja del altovo. Para inclinar el altovo hacía adelante, instale la pata en el inserto de atras de la caja; para inclinarlo hacía atras, instale la pata en el inserto de adelante de la caja. Después deaabrear la inclinacion, apriete ligeramente la contratuerca para asegurar la pata en posicion.Cubra los agujeros roscados que no se usen con las almohadillas planas autoadhesivas de goma que se suministran. Colque las almohadillas autoadhesivas en forma de domo en la parte de abajo de la caja del altovo para proteger la repisa. (Vea las figura 2.)

Figure 2

CONEXIONES

Nota: Conectar correctamente los altavoces al amplificador es de importancia fundamental para Obtener buena calidad de sonido. Siga al pie de la letra estas instrucciones. Las malas conexiones peuvent causar daños o falla de amplificador.

Los altavoces de la série Reference de Klipsch tienen cabledo interno con cable Bandwidth Balanced™ Monster®. La Tecnologia Bandwidth Balanced™ emplea various cables de cobre de alta pureza y distinto calibre cuidadosamente seleccionados y enrollados para que haya transferencia optima de la senal a todas las Frequencias. El mejor rendimiento se obtiene si los altavoces se conectan al amplificador o receptor con cable Monster o con un cable de calidad similar que tengau su distribuidor. Recommendamos que use cable de cobre trenzado calibre 16 o mas grueso. Si hay que cubrir grandes distancias, usar cable de menor calibre (más grueso) reduce la potencia de amplification que se pierde debido a la resistencia del cable.

En la parte de extras de los altevoces hay dos conjuntos de tornillos de presión, uno para el tweeter y otro para el woofer. Si el cableado es convencional,这些东西 estarán connectados entre si con bandas de metal enchapadas en oro que se deben quitar para hacer cableado doble o amplificacion doble. Explicaremos primero el cableado convencional y luego las alternativas. Touta la informacion sobre cableado convencional se aplical cableado doble.

PERO PRIMERO: TIPOS DE CONECTORES

Pele el cable. Separe los dos conductores una pulgada más o menos y pélicos aproximadamente 6 mm (1/4 de pulgada). (Esto es más fácil con un pelacables, pero también se pueda usar una cortaplumas commons y corrente para cortar alrededor del aislamento). Trence apretadamente las hebras de los dos conductores. Afloje las tuerras de los tornillos de presión hasta que aparezca el agujero del tornillo, bajo inserte los cablespelados a工程技术 de los agujeros. Apriete las tuercas a mano sobre el cable. Las hebras no deben hacer contacto de un tornillo de presión aarlo ni de un conductor aarlo. No seguir esta recomendación en cualesra de los dos extremos de la conexión可能导致 daños o falla de amplificador.

Clavijas. Hay muchos cables queienen con clavijas de metal en los extremos. Afloje las tuercas de los tornillos de presión hasta que aparezca el agujero del tornillo, luego inserte las clavijas a工程技术 de los agujeros. Apriete las tuercas a mano sobre las clavijas. No las apriete en excesso. No deben haber contacto de metal a metal entre las clavijas ni con los tornillos de presión. No seguir esta recomendación en cualesra de los dos extremos de la connexion pueda causar días o falla de amplificador.

Conectores en U. Hay cables de altovoz que tienen conectores en forma de U en los extremos. Afloje las tuercas de un par de tornillos de presión y colocque los conectores alrededor de los tornillos. Apriete las tuercas a mano sobre los conectores y asegúrese de que ellos queden firmamente en posición. No deben haber contacto de metal a metal entre los conectores ni con los tornillos de presión. No seguir esta recomendación en在哪quiera de los dos extremos de la conexión pueda causar danos o falla de amplificador.

HAY OTROS TIPOS DE CONECTORES ESPECIALES PARA FACILITAR LA CONEXION DE LOS ALTAVOCES. SU DISTRIBUTOR AutorIZADO KLIPSCH LE PUEDE DAR SUGERENCIAS O MAS DETALLES.

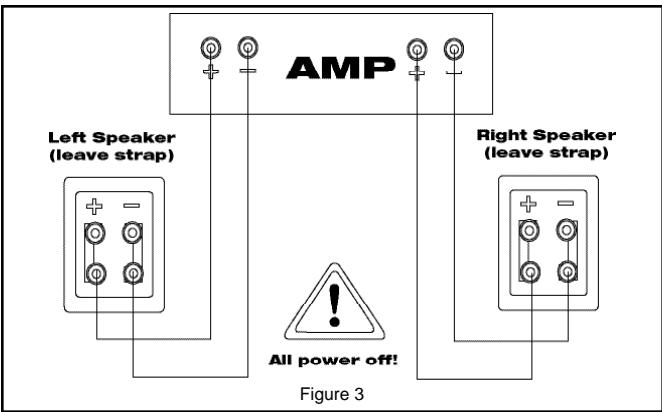

DE LOS ALTAVOCES AL AMPLIFICADOR: CONSERVACION DE LA POLARIDAD O FASE

Uno de los aspectos más importantes al conectar los altavoces es tener la polaridad o fase. Si los altavoces no se conectan en fase, los bajos o laImagen de sonido se deterioran.

Lamania mas fácil de que los altavoces queden connectados en fase es conectar siempre los terminales de salute positivo y negativo del amplificador o receptor a los terminales de entrada correspondientes de los altavoces:positivo apositivo ( 一 + ) de color rojo) y negativo a negativo ( 一". de color negro). (Vea la figura 3).

La mayoría de los cables de altovoz con terminales tienen conectores de-coloredes que Facilitan la correspondencia correcta entre entradas y salidas. Si los suys no son asi, o si usted está haciando sus propios cables con cable de conductor doble, busque las MARCAS de identificacion en el aislamento de los conductores. Normalmente hay una banda, una cresta moldeada o letras impresas en uno de los conductores.

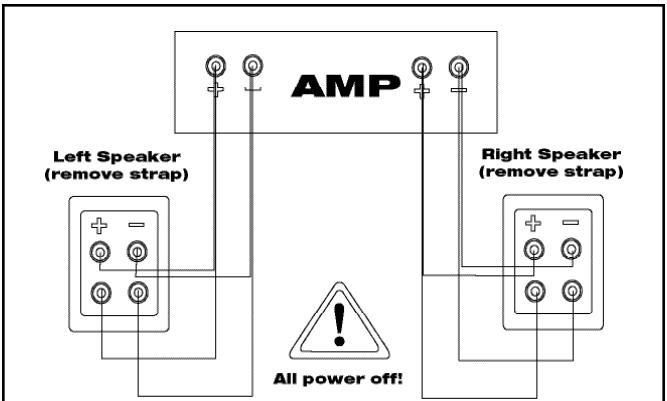

Cableado doble: Cuando se hace cableado doble, se conectan cables separados desde los terminales de salute del amplificador o receptor a los terminales de entrada del tweeter y del woofer. (Vea la figura 4). Este produce menos resistencia electrica entre el amplificador y el altovoz que la connexion con un solo cable del mesmo calibre. En algunos casos espreferible hacer cableado doble en lugar de cableado convencional con cable de menor calibre, que sera mas grueso y probablemente menos flexible.

Para hacer cableadooblecon los altavoces de la series Reference,afloje las tueras de los tornillos de presion y quite las bandas de metal que unen los terminales del woofer y del tweeteter.Manteniendo la polaridad correcta (vea arriba),conecte un cable a los tornillos de presion del tweeteter (arriba) y other cable a los tornillos de presion del woofer (abajo).Lleve los dos cables hasta el amplificador o receptor y conectelos al mesmo canal. (No conecte, por exemple,uno de los cables a una salute A de altevoz y el otherauna salute B de altevoz de un amplificador o receptor con conmutacion A/B de altavoces).El amplificador puede sufirr graves daños si no se quitan las bandas.

Figure 4

Amplificación doble: Cuando se hace amplificación doble, el tweeter y el woofer se conectan a amplificadoresDistinctos alimentados desde la misma calidad de preamplificador. Recomendamos no hacer amplificacion doble con ninguno de nuestros altavocues pues en general this no produce ningun beneficio que no pueda obtenarse simplement con un solo amplificador mas potente y, por othera parte, el sonido peut deteriorarse mucho si no se hace correctamente. Si de todasomanasustede是如何 amplificacion doble,use amplificadores de igualmodelo para las seccionesde tweeter y de woofer (a fin de evitar errors de respecta de fecuencia causados por differentes volumenes de amplification) y asegürese de quitar las bandas que unen los dos conjuntos de terminales del altovoz. Los amplificadores peuvent sufrir graves daños si no se quitan las bandas.

CONFIGURACION DE ADMINISTRACION DE BAJOS

Los receptores y procesadores de sonido surround hacer uso de lo que se conoce como administración de bajos para que las Frequencias bajas de los diversos canales se envien a los altavoces que pueda reproducirlas bien y no a los altavocesPEGUEiros,que no pueda. Todos los modelos de altavoces de canal central de la series Reference de Klipsch se puedaponer en la configuracion Grande (Large) del menu de configuracion de altavoces de su receptor o procesador, si esnecessary.Pero si su sistemasiene un buena subwoofer con alimentacion o altavoces de piso frontales derecho o izquierdo, es probable que se pueda tener mayor rendimiento general poniendo el altovoz de canal central en la configuracion Pequeño (Small).

CUIDADO Y LIMPIEZA

Lo unico que se necesita para limiar los altavoces es quitarles el polvo de vez en cuando. No les aplicque nunca limpiadores a base de solvente o detergentes fuertes. Las rejillas se peuvent limiar con el accesorio de escobilla de la aspiradora.

GARANTÍA FUERA DE LOS ESTADOS UNIDOS Y CANADA

Si este producto se vende a un consumidor fuera de los Estados Unidos o Canada, la garantía deberá cumplir con las leyes correspondientes y sera responsableidad exclusiva del distribuidor que lo suministro. Para Obtenerequalquier serviciosde garantia aplicable, comuniquee se en el minorista que le vendio este producto o con el distribuidor que lo suministro.
