Marque	YORKVILLE
Modèle	NXF88 (série NXF88U / NXF88A)
Type de produit	Système de suspension et quincaillerie pour enceintes
Utilisation prévue	Montage en suspension aérienne pour enceintes NX88
Composants inclus	1 support en U (Z620), 2 boulons 1/4-20 x 1 (YS#8772), 2 amortisseurs en caoutchouc (YS#8521), 1 boulon 10-32 x 1 1/8 (YS#8843)
Options supplémentaires	Quincaillerie NXF88A pour disposition circulaire (jusqu'à 6 enceintes)
Matériaux	Acier, caoutchouc
Capacité de montage	Jusqu'à 6 enceintes en configuration circulaire avec NXF88A
Compatibilité	Enceintes série NX de YORKVILLE (NX88 notamment)
Sécurité	Installation réservée à un professionnel qualifié ; inspection périodique obligatoire
Pays d'origine	Canada
Service client (Canada)	Tél. : [phone], Fax : [phone]

FOIRE AUX QUESTIONS - NXF88 YORKVILLE

Comment installer le support NXF88U sur une enceinte ?

Retirez les boulons de la quincaillerie intégrée du dessus de l'enceinte. Pour le montage inférieur, retirez les boulons du dessous et le pied. Bouchez les trous avec les petits boulons fournis. Fixez les supports en U en plaçant l'amortisseur en caoutchouc entre l'enceinte et le support. Serrez les boulons. Il est conseillé de coucher l'enceinte sur le côté pendant l'installation.

Puis-je utiliser ce système avec d'autres enceintes que la NX88 ?

Le système NXF88U est spécifiquement conçu pour la série NX de YORKVILLE. Son utilisation avec d'autres modèles n'est pas garantie et pourrait compromettre la sécurité. Consultez un professionnel.

Combien d'enceintes puis-je suspendre avec ce kit ?

Avec un seul support en U NXF88U, vous pouvez suspendre une enceinte. En ajoutant l'adaptateur NXF88A et plusieurs supports, vous pouvez assembler jusqu'à six enceintes en disposition circulaire.

Quelles sont les précautions de sécurité à respecter ?

Le montage en suspension aérienne nécessite des compétences spécialisées. Ne tentez pas l'installation vous-même si vous n'êtes pas qualifié. Calculez les limites de charge, inspectez périodiquement la quincaillerie et l'ébénisterie. Une installation inadéquate peut causer des blessures graves ou la mort.

Le kit NXF88U inclut-il les câbles de suspension ?

Non, les câbles et les shackles (manilles) ne sont pas inclus. Le kit fournit le support en U, les boulons et les amortisseurs. Les câbles doivent être achetés séparément.

Comment assembler une disposition circulaire avec plusieurs enceintes ?

Utilisez l'adaptateur NXF88A (vendu séparément) pour relier les supports en U NXF88U. Pour un groupement central idéal, assemblez trois supports en U et quatre adaptateurs NXF88A. Cela permet un espacement de 60 degrés entre les enceintes.

Que faire si j'ai perdu des boulons ou des pièces ?

Contactez le service client YORKVILLE aux coordonnées fournies dans la notice (Canada : [phone]). Utilisez uniquement des pièces de rechange d'origine pour garantir la sécurité.

Puis-je monter le support directement au plafond ?

Oui, le support NXF88U peut être fixé solidement au système de renforcement ou au plafond à l'aide de quincaillerie de montage courante. Assurez-vous que la structure du bâtiment peut supporter la charge additionnelle, si nécessaire renforcez-la.

Faut-il un professionnel pour l'installation ?

Oui, l'installation doit être réalisée par un professionnel qualifié ayant une connaissance approfondie du calcul des limites de charge, de la quincaillerie d'installation et des contrôles de sécurité périodiques. Consultez un ingénieur en structure si nécessaire.

Comment contacter le support technique YORKVILLE ?

Pour le Canada : téléphone [phone], fax [phone]. Pour les États-Unis : les coordonnées ne sont pas fournies dans cette notice, consultez le site web de YORKVILLE.

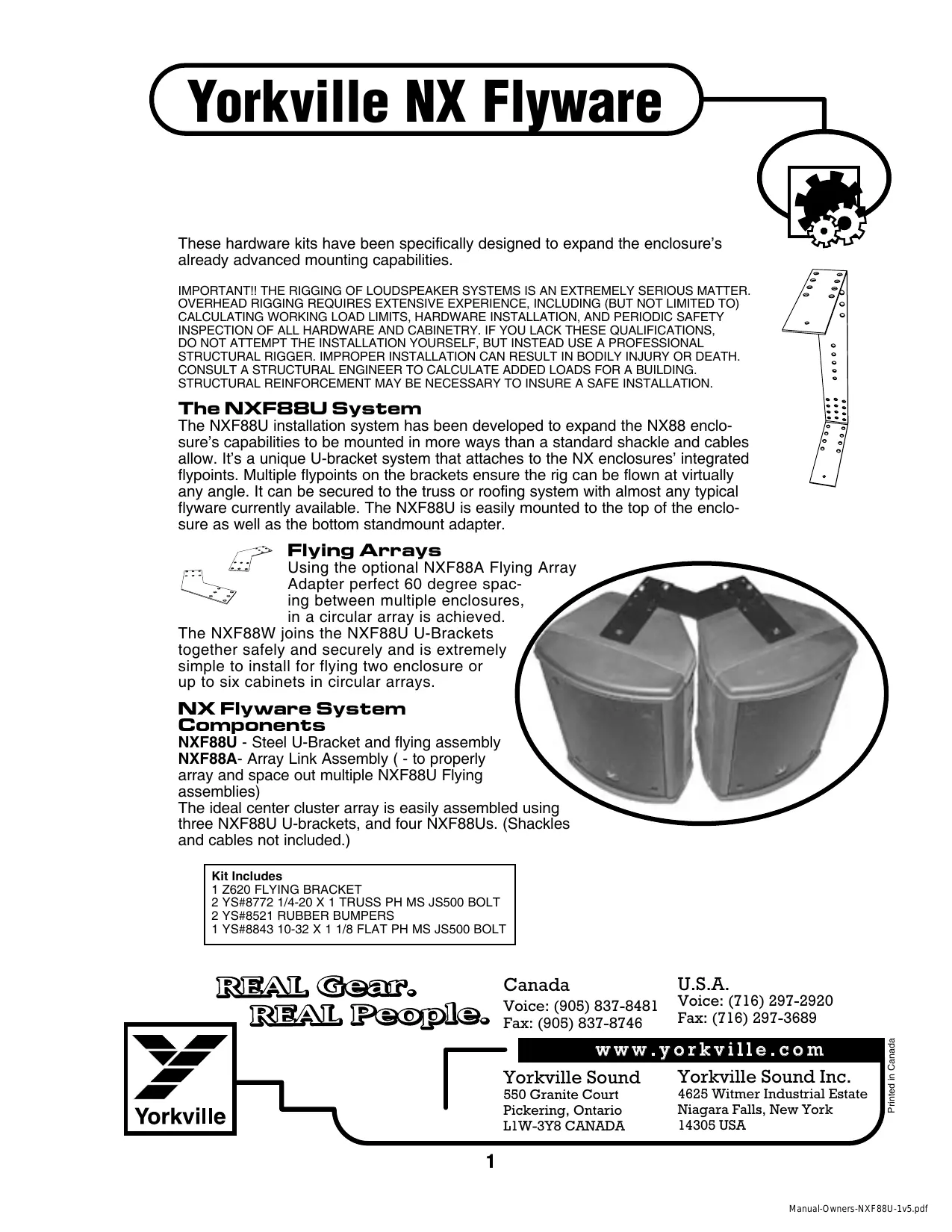

MODE D'EMPLOI NXF88 YORKVILLE

Ces ensembles de quincaillerie ont été spécialement conçus pour rehausser les possibilités de montage déjà d'avant-garde des enceintes.

IMPORTANT ! LE MONTAGE DE SYSTÈME DE HAUT-PARLEUR EST UNE AFFAIRE TRÈS SÉRIEUSE. LES MONTAGES IMPLIQUANT UNE SUSPENSION AÉRIENNE NÉCESSITENT UNE CONNAISSANCE APPROFONDIE, INCLUANT (MAIS NON LIMITÉE) AU CALCUL DES LIMITES DE CHARGE DE TRAVAIL, À LA QUINCAILLERIE D'INSTALLATION, ET À L'INSPECTION PÉRIODIQUE DE SÉCURITÉ DE TOUTE LA QUINCAILLERIE ET DE L'ÉBÉNISTERIE. SI VOUS N'AVEZ PAS CES QUALIFICATIONS, NE TENTEZ PAS DE FAIRE VOUS-MÊME L'INSTALLATION, AYEZ PLUTÔT RECOURS À UN PROFESSIONNEL DU DOMAINE. UNE INSTALLATION INADÉQUATE PEUT CAUSER DES BLESSURES CORPORELLES OU MÊME LA MORT. CONSULTEZ UN INGÉNIEUR EN STRUCTURE POUR CALCULER LA CHARGE ADDITIONNELLE AJOUTÉE AU BÂTIMENT. UN RENFORCEMENT DE LA STRUCTURE DU BÂTIMENT POURRA ÊTRE NÉCESSAIRE POUR ASSURER UNE INSTALLATION SÛRE.

Le système NXF88U

Le système d'installation NXF88U a été développé pour rehausser les options de montage des enceintes NX88. Le système offre des options d'assemblage qui ne sont pas possibles avec la quincaillerie standard. C'est un système unique de support en U qui peut être fixé aux points intégrés de suspension des enceintes NX. Les multiples points de suspension sur les supports permettent de suspendre les enceintes à pratiquement n'importe quel angle. Il peut être solidement fixé au système de renforcement ou au plafond à l'aide de presque n'importe quelle quincaillerie de montage couramment disponible. Le système NXF88U est facilement assemblé soit à la partie supérieure de l'enceinte, soit à l'adaptateur pour pied de la partie inférieure de l'enceinte.

Suspension d'ensemble

À l'aide de l'adaptateur optionnel pour suspension d'ensemble NXF88A, vous obtenez un espacement parfait de 60 degrés entre les multiples enceintes, dans une disposition circulaire. Le NXF88A se rattache au sup

port en U NXF88U de façon sécuritaire et solide. Il est facile à installer lorsque vous devez suspendre deux enceintes ou même jusqu'à six enceintes en

Pièces constituantes du système de quincaillerie NX

NXF88U - Support en U en acier et ensemble pour suspension

NXF88A - Quincaillerie pour relier les enceintes en disposition circulaire (pour obtenir une disposition et un espacement correct lors d'un montage utilisant de multiples quincailleries de suspension NXF88U).

Le groupement central idéal est facilement assemblé à l'aide de trois supports en U NXF88U et quatre NXF88A. (Les "Shackles" et les câbles ne sont pas inclus.)

Ensemble inclus : 1 Z620 SUPPORT DE SUSPENSION, 2 YS#8772 BOLT 1/4-20 X 1 TRUSS PH MS JS500, 2 YS#8521 PARE-CHOC EN CAOUTCHOUC, 1 YS#8843 BOLT 10-32 X 1 1/8 FLAT PH MS JS500.

REAL Gear.

REAL People.

Canada

Voice: [phone]

Fax : [phone]

U. S. A.

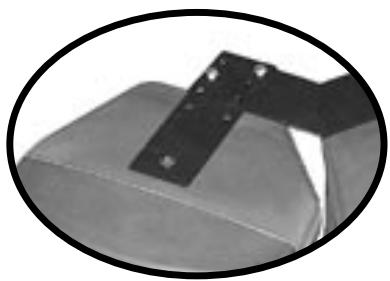

Enlevez les boulons de la quincaillerie intégrée de suspension du dessus. (Vu du dessus)

Enlevez les boulons du dessous et le pied tel qu'indiqué. (Vu du dessous)

Étape 2

Étape 4

4 Étape 3

N'oubliez pas de boucher les trous résultant du fait que le pied est maintenant enlevé. Utilisez les petits boulons fournis avec l'ensemble.

Préparez les supports en rattachant les aux deux extrémités des supports.

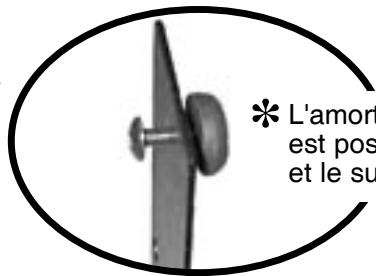

L'amortisseur en caoutchouc est positionné entre l'enceinte et le support.

REAL Gear.

Étape 5

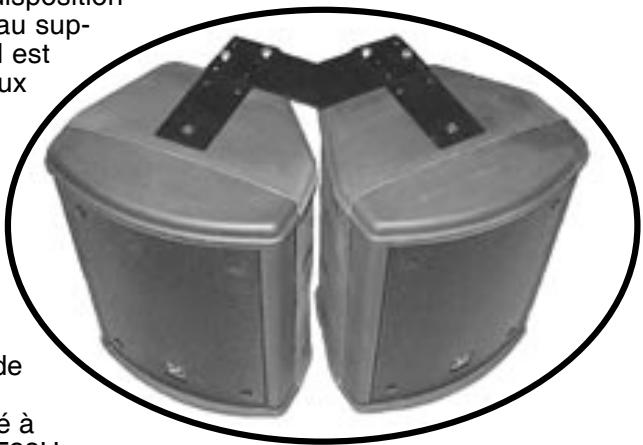

Il est préférable de coucher l'enceinte sur le côté lorsque vous installez les supports. Serrez les boulons sur l'enceinte. Et voilà, vous êtes prêt à suspendre l'enceinte. (Disposition assemblée double, montrée)
