MODE D'EMPLOI NX520P YORKVILLE
MANUEL de l'UTILISATEUR
Il contient des informations qui devraient être comprises avant l'opération de votre appareil. Conservez S. V. P. ces instructions pour consultations ultérieures.
Emballage:
Conservez la boîte au cas où l'appareil devait être retourné pour réparation.
Attention:
Lors de l'utilisation de produits électriques, assurez-vous d'adhérer à des précautions de base incluant celles qui suivent:
Alimentation:
L'appareil ne doit être branché qu'à une source d'alimentation correspondant au voltage spécifique dans le manuel ou tel qu'indiqué sur l'appareil. Cet appareil est équipé d'une prise d'alimentation polarisée. Ne pas utiliser cet appareil avec un cordon de raccordement à moins qu'il soit possible d'insérer complètement les trois lames. Des précautions doivent être prises afin d'éviter que le système de mise à la terre de l'appareil ne soit désengagé.
Risque:
Ne pas placer cet appareil sur un chariot, un support, un trépied ou une table instables. L'appareil pourrait tomber et blesser quelqu'un ou subir des dommages importants. Utiliser seulement un chariot, un support, un trépied ou une table recommends par le fabricant ou vendus avec le produit. Suivre les instructions du fabricant pour installer l'appareil et utiliser les accessоires recommends par le fabricant.
Il convient de ne pas placer sur l'appareil des sources de flammes nues, telles que des bougies allumées.
L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et qu'aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil.
Les dispositifs marqués d'un symbole "éclair" sont des parties dangereuses au toucher et que les câblages extérieurs connectés à ces dispositifs de connexion extérieure doivent être effectués par un opérateur formé ou en utilisant des cordons déjà préparés.
Cordon d'alimentation:
Évitez d'endommager le cordon d'alimentation. N'UTILISEZ PAS L'APPAREIL si le cordon d'alimentation est endommagé.
Consultez un technicien qualifié pour l'entretien de suive appareil.

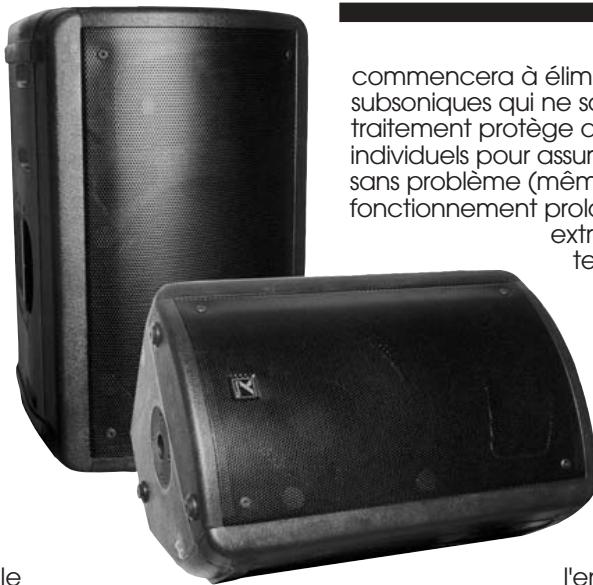

Enceinte de haut-parleurs pleine bande, amplifiée NX520P
Fondé sur la populaire nx20, la nx520p, avec ses 550 watts de puissance en bi-amplification et un traitement de signal perfectionné, est destiné à établir un nouveau standard pour les enceintes de haut-parleur actives. L'amplificateur des fréquences graves offre 450 watts acheminés au woofer de 12 pouces. Pour réduire le poids de la section d'amplification, l'amplificateur du woofer utilise une technologie de commutation Class D. Le driver à pavillon avec un diaphragme à titane de 1 inch est entraîné par un amplificateur Class H de 100 Watts à technologie linéaire à deux étages. Cela permet au pavillon de reproduire des transitoires claires tout en maintenant une puissance relative au niveau de sortie élevé du woofer. La technologie d'amplification à deux étages n'est généralement pas utilisée dans ce type d'application mais nous avons tous les avantages tels que réduction du poids, augmentation de l'efficacité, accroissement de l'extension dynamique et température d'opération réduite. En bref, un choix parfait pour l'amplification des aigües.
La combinaison des technologies Class H et Class D pour l'amplification de la nx520p aide à développer la distorsion au minimum tout en réduisant le besoin pour un système de dissipation de chaleur massif de sorte qu'un radiateur-dissipateur n'est pas nécessaire. L'avantage de cette combinaison unique de deux étages et Class D ou réduit la chaleur externe au point où la nx520p peut facilement être utilisé dans n'importe quelle orientation (près des murs planchers, et dans des enceintes avec multiple coincidences de haut-parleurs compétitrices avec des d'enceintes de chaleur plus grandes verticalement et avec bâche tour (pour assurer une chaleur adequate ainsi d'ventilation). Étant donné sa versatilité en ce qui concerne l'enceinte, la nx520p est installée en larges regroupements systèmes de son "point source". Les designers de Yorkville ont porté une attention spéciale au fait qu'il n'y ait pas de surchauffe dans les regroupements serrés.
Le processus de design nous a permis d'ajuster les circuits électroniques de façon à obtenir une protection et une performance maximum de l'enceinte. Nous avons aussi utilisé en partie la technologie qu'on retrouve dans notre série haute gamme TX. Les limiteurs utilisés au niveau des circuits d'entrées et de crossover sont une combinaison complexe de réduction de gain et de filtrage de balayage. Si les niveaux d'entrée et de sortie de la nx520p sont poussés au maximum, un filtrage perfectionné
commencera à éliminer les fréquences subsoniques qui ne sont pas nécessaires. Ce traitement protège aussi les composants individuels pour assurer un fonctionnement sans problème (même après un fonctionnement prolongé à des niveaux extrêmes). Le filtrage a un temps de réponse remarquable. Moins de 70 ms. Cela permet au système de constamment se réajuster. Cela assurera en retour un signal à la sortie qui est clair et fort en tout temps. Ceci n'aura aucun effet négatif sur la qualité sonore de l'enceinte. Cela assure du
mêmes coup que les parties essentielles du mixe tel que la voix ou les instruments solos, dessortent de façon claire et net quand l'enceinte est utilisée à des niveaux de puissance extrêmes. Un limiteur précis et rapide est en place pour protéger les composants.
La nx520p incorpore aussi un mixeur. Cela permet au haut-parleur d'être utilisé directement avec un microphone et/ou avec une source de signal de niveau ligne. La sortie "loop" permet le branchement d'enceintes amplifiées additionnelles avec pour source le même signal (jusqu'à un maximum de 50 nx520p). Si vous le désirez, vous pouvez combiner une paire de nx520p en utilisant les entrées du mixeur sur chacune des enceintes et en raccordant les sorties "loop". Dans cet exemple, vous obtenez un système de présentation idéal. Deux entrées pour microphone, deux entrées de niveau ligne (conçues pour opération optimale avec lecteur CD, magnétophone à cassette ou "laptop" avec source de signal) complètement comprises à l'intérieur des deux enceintes amplifiées. Tel que mentionné plus haut, nos enceintes amplifiées peuvent être interconnectées. La seule restriction, seulement trois mixeurs à la fois.
Cela permet d'avoir trois sources de microphones et six sources lignes disponibles dans un regroupement de trois enceintes ou plus. Les entrées pour microphone sont dotées d'égalisation et de filtre passe-haut conçu pour la voix. Le contrôle de réduction de niveau des cabinets enchâssés permet d'ajuster indépendamment les niveaux de chaque cabinet. Cette caractéristique est d'une valeur inestimable lors d'applications avec un grand nombre de haut-parleurs regroupés ou lors de salles commerciales (ou lorsque les nx520p sont utilisés pour "repeater" ou "sidefills"). Le filtre passe-haut 100Hz permet un fonctionnement plus efficace lors d'opérations avec subwoofer.
Caracteristiques
- Reproduction ultra claire pour toute la gamme de fréquences
- Module d'amplification de 550 watts hautement efficace à la fine pointe de la technologie
- Composants de protection et traitement de qualité supérieur semblables à ceux retrouvés dans les systèmes TX
- Driver à pavillon avec diaphragme de titane de 1 inch
- Woofer de 12 pouces à haute capacité de puissance et niveau de distorsion réduit
- Contrôle de réglage de niveau d'entrée variable de +/ - 6 dB (pour réglage de niveau individuel sur chaque cabinet)
- Entrées et sorties types XLR et Pointe Bague Manchon pour faciliter l'interconnexion et les regroupements
- Mélangeur de source à entrée multiple pour prise d'entrée directe
- Entrée pour microphone avec contrôle de niveau
- Contrôle d'égaliseur général à deux voies
- Quincaillerie de montage intégrée (trous avec filetage 3/8) Grille métallique couvrant la totalité du baffle
- Panneau de mixage encastré
Opération
L'enceinte pleine bande nx520p est dotée d'un système de bi-amplification et d'un mélangeur intégré. Vous pouvez interconnecter plusieurs nx520p grâce à l'option "LINK." Quand vous utilisez votre nx520p avec une table de mixage externe, il est préférable de désactiver le mixeur interne. Ce mixeur interne est lui-même doté d'une entrée pour microphone et de deux entrées liées de ¼ inch (pour des sources de niveau ligne telle que celle provenant de lecteurs CD), d'un traitement de signal perfectionné pour offrir une performance optimale à tous les niveaux d'un commutateur qui permet d'éliminer les fréquences graves lors d'opération avec subwoofer.
Entrée pour microphone
Vous pouvez brancher à cette entrée n'importe quel microphone régulier. L'alimentation en courant est incorporée pour les microphones qui en ont besoin.

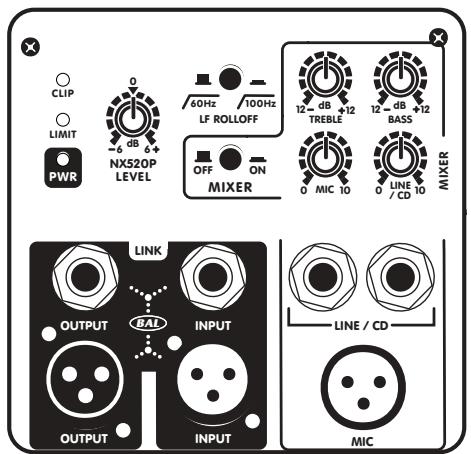

Entrées cd/ligne
Les entrées CD/Ligne permettent le branchement direct pour les signaux provenant d'appareils tels lecteur CD ou magnétophone à cassette. Ces entrées sont combinées pour permettre le mélange de sources stéréo en mono. Ces entrées sont symétriques pour un rapport signal/bruit optimal (avec l'utilisation de câbles symétriques) et elles peuvent aussi être utilisées pour l'opération avec appareil de niveau ligne réduit (au lieu d'utiliser les prises d'entrée "LINK"). Ces prises peuvent de plus être utilisées pour les situations qui nécessitent une plus grande gamme d'ajustement de niveau que ce qu'offre la nx520p (par exemple si un cabinet dans le regroupement doit fonctionner à un niveau réduit).
Ces jacks parallèles permettent le branchement de multiple nx520p. Ces entrées sont appropriées lorsque vous entraînez la nx520p avec une table de mixage externe. Ces jacks permettront d'obtenir la pleine puissance en fonctionnant avec un signal de niveau ligne de +6 dB. Le contrôle de niveau de la nx520p permet l'opération à des niveaux variant de -2 dB à +10dB pour obtenir la pleine puissance. Lorsque vous opérez le système avec des signaux faibles, utilisez les entrées ligne du premier cabinet de la chaîne. Les jacks de haute qualité "LINK" sont symétriques avec une excellente réjection en mode commun du bruit de bourdonnement. Pour assurer une réjection de bruit maximum, utilisez des câbles symétriques. Les jacks marqués "LINK OUTPUT" sont branchés en parallèle avec les jacks marqués "LINK INPUT." Ils ont pour but de faciliter le branchement de cabinets additionnels. Les prises d'entrées "LINK" peuvent être utilisées comme sorties et les prises de sorties "LINK" peuvent être utilisées comme entrées.
Contrôle de niveau
Ce contrôle permet le réglage individuel du niveau pour chaque cabinet. La plage d'ajustement varie entre + / - 6 dB. Ce contrôle permet aussi d'obtenir une variation en ajustant la pleine puissance du niveau ligne ou même en calibrant le vumètre sur un mixeur externe. Ce contrôle n'ajuste pas le niveau du signal présent aux "LINK."
Pente de diminution des fréquences graves
Lors d'une opération avec subwoofer, le commutateur de pente de diminution des fréquences graves permettra de couper les fréquences inférieures à 100 Hz. Il n'est pas nécessaire d'utiliser ce commutateur pour les lectures parce qu'un filtre passe-haut est déjà intégré à l'entrée pour microphone. Ce commutateur n'affecte que le signal à l'amplificateur interne et n'affecte pas le signal acheminé aux prises de sortie provenant du mélangeur interne ou les signaux qui passent à travers les prises de branchements "LINK."
Mixeur on/off
Ce commutateur est INT ou allume le mixeur interne. Lorsque les prises d'entrées pour microphone ou ligne/CD sont utilisées, placez le commutateur à la position ON. Si ces prises d'entrées ne sont pas utilisées, placez le commutateur à la position OFF. De cette façon, le mixeur interne ne contribuera pas au bruit du système. Le mixeur interne ne devrait pas être utilisé avec une source autre qu'un autre nx520p ou si un autre cabinet semble être branché au jack "LINK." Rappelez-vous, un maximum de trois mixeurs par regroupement. Un nombre beaucoup plus grand de cabinets peut être utilisé avec leur mixeur interne désarmé.
Contrôle microphone
Ce contrôle ajuste le niveau du microphone branché à la prise d'entrée "mic." Le signal de ce microphone qui sera acheminé aux autres cabinets par l'entremise des connexions "LINK" sera lui aussi affecté.
Contrôle ligne/cd
Ce contrôle ajuste le niveau du volume de l'appareil qui est branché à la prise d'entrée Ligne/CD. Le signal de cet appareil acheminé aux autres baffles par l'entremise des connexions "LINK" sera lui aussi affecté. Un signal de niveau ligne peut être branché simultanément avec les microphones.
Contrôles de graves et d'aigües
Ces contrôles affectent le signal des appareils branchés à la prise d’entrée Ligne/CD et aussi aux prises d’entrée microphone. Le signal acheminé aux autres enceintes par l’entremise des connexions "LINK" sera lui aussi ou eux aussi affecté. Ces contrôles n’affectent pas les signaux qui arrivent à l’enceinte par l’entremise d’une connexion "LINK."
DEL verte d'alimentation
La DEL d'échage s'illumine pour indiquer des niveaux excessifs qui pourraient causer la distorsion. Réduisez les niveaux sur le mixeur ou le contrôle de niveau (sur la nx520p) pour réduire l'échage.
DEL Jaune du limiteur
Cette DEL indique que le cabinet est utilisé à sa pleine puissance et que les limiteurs sont armés et réduisent les niveaux des signaux. Il n'y a pas de problème à opérer la nx520p avec le limiteur actif. Assurez-vous toutefois que la DEL clip ne s'illumine pas constamment. La DEL du limiteur n'indique pas le traitement des fréquences graves. Il y a un limiteur pour le woofer et un pour le driver à pavillon. Cette DEL indique plutôt lorsque l'un ou l'autre des limiteurs est en opération.
DEL rouge d'écrotage
La DEL d'écrêtage s'illumine pour indiquer des niveaux excessifs qui pourraient causer la distorsion.
Commutateur d'alimentation
Ce commutateur permet d’allumer ou d’éteindre l’appareil. Prenez note : un cabinet éteint faisant partie d’un regroupement peut être la source de bourdonnement dans les autres cabinets.
Fusible
Le fusible principal ne devrait jamais sauter même lors de conditions d'opération extrêmes. Un fusible sauté indiquera généralement qu'un voltage principal excessif a été appliqué ou qu'il y a un problème sévère avec l'appareil. Des commutateurs thermiques de réarmement automatique sont intégrés au transformateur de puissance et au dissipateur de chaleur interne. Ces commutateurs ne sauteront pas même sous les conditions d'opération les plus extrêmes et sont inclus pour des raisons de sécurité seulement. Les marges thermiques peuvent être compromises lorsque l'appareil est utilisé couché sur le dos, sur le ventre, ou lors d'opération sous la lumière directe du soleil.
Note au sujet de l'opération asymétrique: Lorsque vous branchez une source asymétrique (tel que prise de sortie RCA sur une table de mixage) à des prises d'entrées symétriques telles que celles que vous trouverez sur la nx520p, des résultats de réjection de bruit peuvent être obtenus en utilisant un câble avec prises de branchement symétrique jusqu'à la prise d'entrée asymétrique. La connexion de devrait être branchée à la masse sur la prise asymétrique. La ne connecte pas la prise de mise à la masse CA à la masse du signal. Cela devrait éliminer la plupart des cas de bourdonnement.
| Type: | 2-Voies, active |
| Puisance: | 550 Watts Bi-Amplification |
| 100 Watts HF | |
| 450 Watts FG | |
| rapport de réjection en mode commun: | Pour les entrées "LINK" typique 60 dB |
| Pour entrées LIGNE/CD typique 40 dB | |
| Niveau de Pression Sonore Max: | 124 dB |
| Réponse en Fréquence: | 65 Hz - 17 KHz +/- 3 dB |
| Fréquence du Crossover: | 2.5 kHz |
| Dispersion des HF: | 90° Horizontale and 60° Verticale |
| Driver pour Fréquences Aiguës: | 1 " |
| Aimant Céramique | |
| Bobine de titane de 1" | |
| Driver pour fréquences graves: | 12" Aimant Neodymium |
| Bobine de 3" | |
| Protection: | Filtrage dynamique, Protection thermique, protection contre les excursions trop grandes et Protection du courant trop élevé. |
| Fonctions du mixeur: | +/- 6 dB contrôle de niveau, entrée Mic avec contrôle de niveau |
| 2 x 1⁄4" Ligne avec contrôlles de niveau d'entrée | |
| Treible et Bass | |
| Filtre passée haute 100 Hz (pente d'atténuation pour les graves) | |
| Indicateurs DEL: | 3 x Puisance, écrêtage et limite |
| connecteurs 1⁄4": | 2 x entrées ligne et 2x "Link" (in/out) |
| Connecteurs SpeakonTM 4 | |
| Connecteurs type XLR | 1 x Mic, 2x ligne (in/out) |
| Sensibilité d'entrée: | +4 dBv / 1.23 V, Vrms sinusoidal (+/- 4 dB avec contrôle de niveau) |
| Impédance d'entrée: | 95 Kohms, symétrique, et 90 Kohms asymétrique |
| Puisance requise | 120VCA, 60 Hz, 2 A |
| 230VCA, 50Hz, 1 A | |
| Poignées | 1 |
| Quincaillerie de montage sur le côte | 2 x sur le dessus, 2 x en dessous et 1 "Pullback" (trous 3/8 avec filetage) |
| Adaptateur pour montage sur pôle | en dessous |
| Construction | composite de matériaux à densités variables |
| HxLxP x L à l'arrière | 24 pouces x 16 pouces x 14 pouces x 7.5 pouces |
| 61 cm x 41 cm x 36 cm x 19 cm | |
| Poids | 40 livres / 18.2 kg |
config-01e-nx520p-1v0. eps ONE MICROPHONE, MULTIPLE nx520ps
config-02e-nx520ps-1v0. eps STEREO P. A., with EXTERNAL MIXER
STEREO P. A., with EXTERNAL MIXER
