UNITY UP15 - Haut-parleur actif YORKVILLE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte passive
Caractéristiques techniques principales	Haut-parleur de 15 pouces, tweeter de 1 pouce, réponse en fréquence de 45 Hz à 20 kHz
Alimentation électrique	Non applicable (enceinte passive)
Dimensions approximatives	Dimensions : 38.1 cm x 63.5 cm x 38.1 cm
Poids	Poids : 20.4 kg
Compatibilités	Compatible avec amplificateurs externes
Puissance	Puissance RMS : 300 W, puissance de crête : 1200 W
Fonctions principales	Utilisation pour des événements en direct, sonorisation, DJ, et installations fixes
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, consulter le fabricant pour les réparations
Sécurité	Utiliser avec un amplificateur approprié, éviter l'exposition à l'humidité
Informations générales utiles	Idéale pour les musiciens, les événements en plein air et les installations professionnelles

FOIRE AUX QUESTIONS - UNITY UP15 YORKVILLE

Quel type de câbles dois-je utiliser pour connecter l'UP15 ?

Utilisez des câbles XLR ou TRS pour une connexion équilibrée. Assurez-vous que le câble est de bonne qualité pour éviter les interférences.

Comment ajuster les réglages de l'UP15 pour un meilleur son ?

Commencez par régler le niveau de volume à un niveau modéré, puis utilisez les égaliseurs pour ajuster les fréquences selon vos préférences. Faites des tests d'écoute dans l'environnement où vous l'utiliserez.

L'UP15 est-il compatible avec des systèmes de sonorisation existants ?

Oui, l'UP15 est conçu pour être compatible avec la plupart des systèmes de sonorisation. Assurez-vous simplement que la puissance et l'impédance correspondent.

Que faire si je n'obtiens pas de son de l'UP15 ?

Vérifiez d'abord que l'appareil est allumé et que le volume est réglé. Assurez-vous également que les câbles sont correctement connectés et que la source audio fonctionne.

L'UP15 est-il adapté pour un usage en extérieur ?

Bien que l'UP15 puisse être utilisé à l'extérieur, il est recommandé de le protéger des intempéries. Utilisez une housse de protection ou un abri pour éviter les dommages.

Comment nettoyer et entretenir l'UP15 ?

Utilisez un chiffon doux et sec pour nettoyer la surface. Évitez les produits chimiques agressifs. Assurez-vous de vérifier régulièrement les connexions et les câbles pour des signes d'usure.

Y a-t-il une garantie pour l'UP15 ?

Oui, l'UP15 est généralement couvert par une garantie limitée. Consultez le manuel du produit ou le site Web du fabricant pour plus de détails sur la garantie.

Comment régler la hauteur de l'UP15 lors d'une utilisation sur trépied ?

Assurez-vous que le trépied est stable, puis ajustez la hauteur de l'UP15 en déverrouillant le mécanisme de réglage et en le positionnant à la hauteur souhaitée avant de le verrouiller à nouveau.

Quelle est la puissance maximale de l'UP15 ?

L'UP15 a une puissance maximale de 400 watts, ce qui le rend adapté pour des applications de sonorisation variées.

MODE D'EMPLOI UNITY UP15 YORKVILLE

Il contient des informations qui devraient être comprises avant l'opération de votre appareil. Conservez S. V. P. ces instructions pour consultations ultérieures.

Emballage:

Conserve la boîte au cas où l'appareil avait être retourné pour réparation.

Attention:

Lors de l'utilisation de produits électriques, assurez-vous d'adhérer à des précautions de base incluant celles qui suivent:

Alimentation:

L'appareil ne doit être branché qu'à une source d'alimentation correspondant au voltage spécifique dans le manuel ou tel qu'indiqué sur l'appareil. Cet appareil est équipé d'une prise d'alimentation polarisée. Ne pas utiliser cet appareil avec un cordon de raccordement à moins qu'il soit possible d'insérer complètement les trois lames. Des précautions doivent être prises afin d'éviter que le système de mise à la terre de l'appareil ne soit désengagé.

Risque:

Ne pas placer cet appareil sur un chariot, un support, un trépied ou une table instables. L'appareil pourrait tomber et blesser quelqu'un ou subir des dommages importants. Utiliser seulement un chariot, un support, un trépied ou une table recommends par le fabricant ou vendus avec le produit. Suivre les instructions du fabricant pour installer l'appareil et utiliser les accessoires recommends par le fabricant.

Il convient de ne pas placer sur l'appareil des sources de flammes nues, telles que des bougies allumées.

L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et qu'aucun objet rempli de liquide, tel que des vases, ne doit être placé sur l'appareil.

Les dispositifs marqués d'un symbole "éclair" sont des parties dangereuses au toucher et que les câblages extérieurs connectés à ces dispositifs de connexion extérieure doivent être effectués par un opérateur formé ou en utilisant des cordons déjà préparés.

Cordon d'alimentation:

Évitez d'endommager le cordon d'alimentation. N'UTILISEZ PAS

L'APPAREIL si le cordon d'alimentation est endommagé.

Consultez un technicien qualifié pour l'entretien de votre appareil.

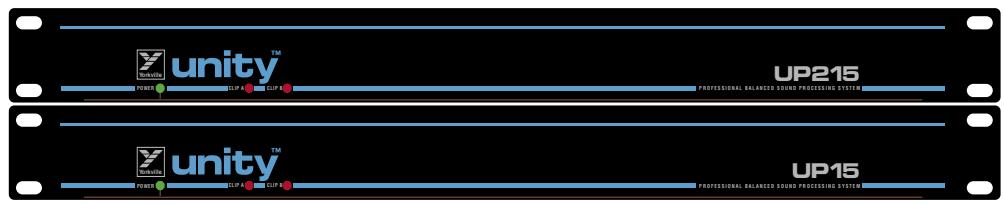

UP15, UP215

Les systèmes de haut-parleur Unity™ ont été conçus pour répondre à une grande variété d'applications telles que la projection de musique live et la reproduction précise de programmes musicaux préenregistrés. Le double canal joue un rôle clé dans la polyvalence des systèmes. Il optimise la performance des enceintes Unity™ en formant une variété de fonctions incluant égalisation, fréquence de coupure, protection de subsonique et rejet de bruit. Le processeur est placé entre la source et l'amplificateur de puissance. Le signal est traité juste avant d'atteindre l'amplificateur de puissance. Les signaux de sortie doivent être connectés à des amplificateurs de puissance séparés, ou à des canaux séparés pour amplifier chaque enceinte. Pour vous faciliter la tâche, les points de coupure de fréquence pour mode pleine bande et bi-amp ont été pré-régler au niveau optimum (Table 1, page 3). Un contrôle permet à l'utilisateur d'ajuster la fréquence de coupure pour le subwoofer. Voir les réglages suggérés à la table 2 (page 3) et sur l'étiquette sur le côté du processeur. En mode pleine bande, les signaux acheminés aux amplificateurs sont acheminés par les sorties "LOW" du processeur - Des commutateurs permettent de sélectionner entre le mode "Live/Playback," "Bi-Amp/Full Range," et Subwoofer "in/out." Les branchements sont faits à partir de prises 14 de pouce symétriques pour les modèles fonctionnant avec 120 volts et à partir de prises type XLR pour les modèles fonctionnant avec 230 volts. Les prises XLR sont disponibles sur les modèles 120V sur commande.

Bouton live/playback

Le mode LIVE rehausse la présence des voix en contrôlant l'augmentation des fréquences dans la région de 1.8 KHz. Le mode "playback" est utilisé pour reproduire les programmes musicaux préenregistrés et sa courbe de réponse en fréquence est uniforme. La différence entre les deux modes est subtile donc vous obtiendrez une bonne performance avec l'un ou l'autre des modes dans n'importe quelle situation. Ex: vous n'avez pas à changer de mode lorsque vous passez d'un programme préenregistré à un programme live.

Sélecteur bi-amp/full range

Le mode BI-AMP transforme le processeur à doubles canaux Unity™ en crossover actif. Les signaux acheminés aux amplificateurs de puissance sont optimisés aux niveaux appropriés pour le « Horn » et le haut-parleur pour basses fréquences. Deux amplificateurs sont requis pour l'opération BI-AMP. Le U15 et le U215 requièrent un crossover passif entre les haut-parleurs pour aiguës et les haut-parleurs pour fréquences médianes même lors d'opération en mode BIAMP. Parce que le réseau de crossover et le circuit d'atténuation associé à celui-ci demeurent en place lorsqu'en mode BIAMP, l'amplificateur requiert pour le « horn » sera plus puissant que ce dont vous pourriez vous attendre. LE AP2020 en mode 4-ohms (400 watts avec charge de 8-ohms) offrira la courbe de réponse uniforme appropriée et suffisamment de puissance pour être bien assorti avec les woofers. Le AP4040 (750 watts avec charge de 8 ohms) pourrait être plus approprié pour les applications requérant une puissance de sortie plus grande pour les médianes et aiguës. Cela amènera le réseau et les haut-parleurs à leur puissance maximale.

Si vous utilisez le AP4040, vous obtiendrez le niveau correct en réglant le contrôle de volume 6 « clicks » en

dessous du réglage maximum. Le niveau du woofer a été pré-réglé pour utilisation individuelle avec un côté d'amplificateur avec étendue de gain de 36 db (ex.: les amplificateurs Yorkville AP4040 ou A4.4). Ces réglages permettent d'obtenir une réponse en fréquence uniforme. L'enceinte bi-amp UnityTM doit aussi être configurée pour opération en mode BI-AMP.

Le mode FULL RANGE rehausse la réponse des fréquences graves et active le crossover passif interne du cabinet. Si le mode « Full Range » est sélectionné, les sorties de fréquences graves du processeur sont utilisées pour acheminer le signal pleine bande optimale et devraient être raccordées directement aux entrées d'amplificateur. En mode FULL RANGE, un amplificateur de puissance est requis pour opérer une enceinte. L'enceinte bi-amp UnityTM doit aussi être configurée pour opération en mode « FULL RANGE ».

Note : Les deux systèmes ci-dessus n'incluent pas un subwoofer. Si vous ajoutez un subwoofer, vous devrez aussi ajouter un amplificateur de puissance.

Bypass / retard de 5 msec

L'alignement de phase pour le système est obtenu en choisissant correctement le retard (décalage de phase pleine bande). Lorsque utilisé en conjunction avec la fréquence de coupure pour le subwoofer (voir les tables 1 et 2 - page 6), les sorties des enceintes de la série UnityTM sont alignées avec le subwoofer. Vous réduirez ainsi les anomalies causées par les décalages de phase et obtiendrez ainsi une qualité sonore accrue.

Le sélecteur de mode Subwoofer en position IN vous permet de brancher un amplificateur de puissance pour acheminer le signal à un subwoofer. Par exemple, le pré-réglage à l'usine du processeur sugère l'utilisation d'un canal de AP4040 ou A4.4 (avec plage de gain de 36 dB) pour obtenir une réponse en fréquence uniforme. Vous pouvez choisir parmi une variété de subwoofer dans la ligne élite. Contactez votre revendeur Yorkville pour l'ensemble approprié d'enceintes pleine bande et subwoofer.

Lorsque le sélecteur de mode Subwoofer est en position "OUT," la fréquence de coupure pour le(s) woofer(s) est plus basse pour accommoder l'enceinte lorsque vous n'utilisez pas de subwoofer. L'élimination des fréquences subsoniques est automatiquement optimisée. Même chose pour l'égalisation de la réponse en fréquence du registre le plus bas des graves du woofer.

Note: La sortie subwoofer du processeur reste active peu importe la position du sélecteur subwoofer IN/OUT.

Contrôle de filtre de coupure régulable

Le contrôle de filtrage de coupure (crossover) permet d'adapter le processeur Unity™ à tous les subwoofer Yorkville en variant la fréquence de coupure pour obtenir un rendement optimum du haut-parleur. (Référez-vous aux courbes pour processeur Unity™ tel qu'indiqué dans la section des graphiques). Cela peut être utilisé pour contrôler le point de coupure entre les woofers de l'enceinte et le subwoofer. Le contrôle peut être réglé selon la liste de réglage d'usine sur le côté du processeur et dans le manuel d'opération.

Notes concernant la réduction de bruit et bourdonnement

À travers les années, les designers de Yorkville ont développé des circuits qui réduisent considérablement la susceptibilité au bruit et bourdonnement

dans nos systèmes. Pour que ces circuits fonctionnent, vous devez utiliser des câbles symétriques blindés. Les câbles symétriques avec prises 1/4 de pouce (pointe-bague-manchon) fonctionneront correctement avec les processeurs Unity™s (câbles avec prise XLR aux deux extrémités pour les modèles à 230V). Les processeurs offriront une certaine réduction de bruit même lorsque des câbles asymétriques sont utilisés, mais pour vous assurer une réduction de bruit maximum, utilisez toujours des câbles symétriques.

Et si l'amplificateur ou la table de mixage n'est pas équipé de prises d'entrées ou de sorties symétriques ? Nos processeurs sont équipés d'une caractéristique exclusive à Yorkville identifiée "Remote Ground Reference". Cette caractéristique vous permet d'obtenir une réduction de bruit comparable à celle des circuits symétriques même lorsque l'appareil à l'autre extrémité est asymétrique. Dans la plupart des cas vous n'aurez qu'à utiliser un cable symétrique avec prise 14. Si cela ne fonctionne pas, essayez ce qui suit : En supposant que le mixeur ou l'amplificateur de puissance est équipé de prise mono 14 de pouce, bricolez un cable symétrique spécial en remplaçant la fiche 14 de pouce type stéréo à une des deux extrémités du cable (pas celle qui sera branchée au processeur Unity™) par une fiche mono. Branchez la pointe de la fiche stéréo (la tige 2 dans le cas d'une fiche XLR) à la pointe de la fiche mono. Enroulez ensuite le fil inutilisé du centre (provenant de la bague de fiche 14 de pouce stéréo ou de la tige 3 dans le cas d'une fiche XLR) avec le fil de blindage/mise à la masse et soudez les au manchon (masse). Identifiez MAINANT le cable avec un ruban sur la fiche altérée pour utilisation ultérieure.

Préparation de câble pointe-bague-manchon : les câbles symétriques avec fiches 14 inch doivent être préparés avec un câble blindé qui comprend aussi deux conducteurs. Le blindage doit être branché au manchon de la fiche 14 inch. Si le câble est préparé avec une fiche 14 inch à une extrémité et une fiche XLR à l'autre, faites les branchements comme suit :

Pointe - XLR tige 2

Bague - XLR tige 3

manchon - XLR tige 1

Fusible interne

L'entretien de cet appeareil doit etre fait par un technicien d'entretien qualifie. Risque de chicelectrique N'OUVREZ PASI!

ATTENTION : POUR UNE PROTECTION CONTINUE CONTRE LES RISQUES D'INCENDIE REMPLACEZ UNIQUEMENT PAR UN FUSIBLE DU MÉME TYPE ET DE LA MÉME VALEUR. 0.1A SLOBLO, 125 V POUR LES APPAREIL FONCTIONNANT AVEC 120-130 VOLTS OU 0.1A POUR LES APPAREILS FONCTIONNANT AVEC 230-250 VOLTS.

Fréquence de coupure pour le mode bi-amp

up15	up215
250 HZ	250 HZ

Réglage de la fréquence de coupure proposée

up15	up215
115 Hz	100 Hz
120 Hz*	115 Hz*
115 Hz	100 Hz
120 Hz*	115 Hz*
115 Hz	100 Hz
90 Hz*	90 Hz*

• Sélectionnez le retard de 5 mSec (Décalage de Phase Pleine Bande) tables 1 & 2

Fréquence de coupure pour application Bi-amp avec subwoofer 90 - 150 Hz

Distortion <0.01%

Rapport signal/bruit >100 dB

Niveau de sortie maximum @ 1KHz 8 Vrms, 20 dBu

Niveau d'activation de la DEL d'échappement @ 1KHz 5 Vrms, 16 dBu

Niveau d'entrée maximum avec commutateur 3.4 Vrms, 12.5 dBm subwoofer en position sortie @ 90 Hz

Niveau d'entrée maximum avec commutateur 4 Vrms, 13.5 dBm subwoofer en position poussé @ 50 Hz

Consommation de puissance 50 mA

poids 6 lbs / 2.75 kg

LS608 LS808 LS908 LS1004 LS1208 UCS1

La garantie illimitée de deux et dix ans de ce produit est transférable. Il n'est pas nécessaire de faire enregistrer votre nom auprès de Yorkville Sound ou de votre détaillant. Si, pour une raison quelconque, ce produit devient défectueux durant les deux années qui suivent la date d'achat initial (dix ans pour l'ébénisterie), returnez-le simplement à votre détaillant Yorkville avec la preuve d'achat original et il sera réparé gratuirement. Ceci inclus tous les produits Yorkville à l'exception de la série de moniteurs de studio YSM, la mini série Coliseum et de la série TX.

Les frais de port et de manutention ainsi que les dommages indirects ou dommages causés par désastres naturels, extrême humidité ou mauvaise installation ne sont pas couverts par cette garantie. Cette garantie ne couvre pas les produits consommables tels que lampe d'amplificateur ou ampoules "PAR". Voir votre détaillant Yorkville pour plus de détails. Cette garantie n'est valide qu'au Canada et aux États-Unis d'Amérique.
