NX200S - Haut-parleur actif YORKVILLE - Notice d'utilisation et mode d'emploi gratuit

Marque	YORKVILLE
Modèle	NX200S
Type de produit	Haut-parleur actif (subwoofer amplifié)
Dimensions (L x P x H)	53 x 51 x 66 cm (17,5 x 27 x 14 pouces)
Poids	22,5 kg (54 lb)
Alimentation	110 VAC 60 Hz (Amérique du Nord) ou 230 VAC 50 Hz (Europe), 260 W max
Puissance de l'amplificateur	200 Watts
Réponse en fréquence	50 Hz à 110 Hz
Composant haut-parleur	10 pouces, 2 ohms, 200 Watts
Impédance d'entrée	80 kohms
Entrées	2 prises 1/4" équilibrées (parallèles)
Contrôles	Niveau subwoofer, sélecteur d'entrée (Ligne / Haut-parleur), déconnexion de mise à la terre (GND Lift)
Protections	Limiteur intégré, protection thermique
Niveau de pression acoustique max	125 dB (50 Hz à 110 Hz)
Nettoyage	Chiffon sec uniquement
Garantie	2 ans (électronique) / 10 ans (ébénisterie), transférable
Consignes de sécurité	Ne pas exposer à l'eau ou à l'humidité ; ne pas ouvrir ; utiliser sur une surface stable ; débrancher pendant les orages
Accessoires compatibles	Adaptateur de support NX200S, Yorkville SW-Teletube

FOIRE AUX QUESTIONS - NX200S YORKVILLE

Comment connecter le NX200S à un système audio ?

Pour une utilisation standard, branchez le NX200S comme un haut-parleur ordinaire avec les enceintes pleine gamme. Réglez le sélecteur d'entrée sur Haut-parleur (Speaker Level). Connectez les câbles des enceintes aux entrées 1/4" équilibrées. Vous pouvez également utiliser une source de niveau ligne (sortie préampli ou table de mixage) en réglant le sélecteur sur Ligne (Line).

Que faire si j'entends un bourdonnement (hum) ?

Si un bourdonnement se fait entendre, réglez le commutateur de déconnexion de mise à la terre (GND Lift) en position GND LIFT (sortie). Par défaut, laissez-le en position GND (enfoncé). Cela permet de couper les boucles de terre.

Quelle est la puissance maximale du subwoofer ?

L'amplificateur intégré délivre 200 Watts. La consommation électrique maximale est de 260 Watts. Le niveau de pression acoustique maximal atteint 125 dB de 50 Hz à 110 Hz.

Comment régler le niveau du subwoofer ?

Utilisez le contrôle Subwoofer Level. Commencez à 0 dB, puis ajustez selon vos préférences. Pour une réponse uniforme, réglez entre 0 et +6 dB. Évitez de dépasser +12 dB pour ne pas écrêter le signal. Le limiteur interne protège le haut-parleur.

Puis-je utiliser plusieurs NX200S ensemble ?

Oui, les entrées parallèles permettent de relier plusieurs NX200S sans limite pratique. Il suffit de brancher les sorties d'un subwoofer aux entrées du suivant.

Quelles sont les précautions d'installation ?

Placez le subwoofer sur une surface stable. Évitez les chariots ou supports instables. Ne l'exposez pas à la pluie ou à l'humidité. Assurez une ventilation suffisante et tenez-le éloigné des sources de chaleur. Débranchez-le en cas d'orage ou d'inutilisation prolongée.

Comment nettoyer le NX200S ?

Nettoyez uniquement avec un chiffon sec. N'utilisez pas de produits liquides ou abrasifs.

Que faire en cas de défaut ou de panne ?

Ne tentez pas de réparer vous-même l'appareil : l'intérieur ne contient aucune pièce réparable par l'utilisateur. Contactez un technicien qualifié ou retournez le produit à votre revendeur Yorkville avec la preuve d'achat originale pour une réparation sous garantie.

Quelle est la garantie du NX200S ?

La garantie est de 2 ans pour l'électronique et de 10 ans pour l'ébénisterie. Elle est transférable et ne nécessite pas d'enregistrement. Elle couvre les défauts de fabrication mais pas les dommages causés par une mauvaise installation, les catastrophes naturelles ou l'usure normale.

Puis-je utiliser le NX200S avec un amplificateur externe ?

Le NX200S est un subwoofer actif avec amplificateur intégré. Il peut accepter une source de niveau haut-parleur (sortie d'un ampli externe) via le sélecteur d'entrée réglé sur Haut-parleur. Aucun filtre séparateur externe n'est nécessaire.

MODE D'EMPLOI NX200S YORKVILLE

MANUEL de l'utilisateur

Ce symbole d'éclair avec tête de flèche dans un triangle équilatéral est prévu pour alerter l'utilisateur de la présence d'un « voltage dangereux » non-isolé à proximité de l'enceinte du produit qui pourrait être d'ampleur suffisante pour présenter un risque électrique.

RISK OF ELECTRIC SHOCK DO NOT OPEN

RISQUE DE CHOC ELECTRIQUE NE PAS OUVRIR

Le point d'exclamation à l'intérieur d'un triangle équilatéral est prévu pour alerter l'utilisateur de la présence d'instructions importantes dans la littérature accompagnant l'appareil en ce qui concerne l'opération et la maintenance de cet appareil.

Instructions relatives au risque de feu, choc électrique, ou blessures aux personnes

AVIS: AFIN DE REDUIRE LES RISQUE DE CHOC ELECTRIQUE, N'ENLEVEZ PAS LE COUVERT (OU LE PANNEAU ARRIERE) NE CONTIENT AUCUNE PIECE

REPARABLE PAR L'UTILISATEUR.

CONSULTEZ UN TECHNICIEN QUALIFIE POUR L'ENTRETIENT

Veuillez lire le manuel : il contient des informations qui devraient être comprises avant l’opération de votre appareil. Conservez. Gardez S. V. P. ces instructions pour consultations ultérieures et observez tous les avertissements.

Nettoyez seulement avec le tissu sec.

Emballage: Conservez la boîte au cas où l'appareil avait être retourné pour réparation.

Avertissement: Pour réduire le risque de feu ou de décharge électrique, n'exposez pas cet appareil à la pluie ou à l'humidité. N'utilisez pas cet appareil près de l'eau!

Attention: Lors de l'utilisation de produits électriques, assurez-vous d'adhérer à des précautions de base incluant celles qui seront:

Alimentation

L'appareil ne doit être branché qu'à une source d'alimentation correspondant au voltage spécifique dans le manuel ou tel qu'indiqué sur l'appareil. Cet appareil est équipé d'une prise d'alimentation polarisée. Ne pas utiliser cet appareil avec un cordon de raccordement à moins qu'il soit possible d'insérer complètement les trois lames. Des précautions doivent être prises afin d'éviter que le système de mise à la terre de l'appareil ne soit désengagé.

Risque

Ne pas placer cet appareil sur un chariot, un support, untrépied ou une table instables. L'appareil pourrait tomber et blesser quelqu'un ou subir des dommages importants. Utiliser seulement un chariot, un support, untrépied ou une table commandés par le fabricant ou vendus avec le produit. Suivre les instructions du fabricant pour installer l'appareil et utiliser les accessoires recommandés par le fabricant.

Il convient de ne pas placer sur l'appareil des sources de flammes nues, telles que des bougies allumées.

L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et qu'aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil.

Assurez que l'appareil est fourni de la propre ventilation. Ne procedez pas à l'installation près de source de chaleur tels que radiateurs, registre de chaleur, fours ou autres appareils (incluant les amplificateurs) qui produisent de la chaleur.

Les dispositifs marqués d’un symbole "éclair" sont des parties dangereuses au toucher et les câblages extérieurs connectés à ces dispositifs de connexion extérieure doivent être effectués par un opérateur formé ou en utilisant des cordons déjà préparés.

Cordon d'alimentation

Ne pas enlever le dispositif de sécurité sur la prise polarisée ou la prise avec tige de mise à la masse du cordon d'alimentation. Une prise polarisée dispose de deux lames dont une plus large que l'autre. Une prise avec tige de mise à la masse dispose de deux lames en plus d'une troisième tige qui connecte à la masse. La lame plus large ou la tige de mise à la masse est prévue pour votre sécurité. La prise murale est désuète si elle n'est pas conçue pour accepter ce type de prise avec dispositif de sécurité. Dans ce cas, contactez un électricien pour faire remplacer la prise murale. Évitez d'endommager le cordon d'alimentation. N'UTILISEZ PAS L'APPAREIL si le cordon d'alimentation est endommagé.

Débranchez cet appareil durant les orages ou si inutilisé pendant de longues périodes.

Service

Consultez un technicien qualifié pour l'entretien de votre appareil.

Le subwoofer amplifié nx200s est doté d'un amplificateur de 200 watts. Il peut être employé à fin de rehausser les basses fréquences d'un système de haut-parleurs pleine gamme et d'accroître le niveau de sortie général du système. L'entrée au subwoofer peut accepter une source de niveau haut-parleur (sortie d'amplificateur) ou de niveau de ligne (pre-amp ou mixeur).

Les limiteurs et la protection thermique font du nx200s un produit agréable à l'écoute et robuste à des niveaux de puissance élevés. Les limiteurs internes et la protection thermique sont réglés à l'usine de façon à obtenir une performance maximale.

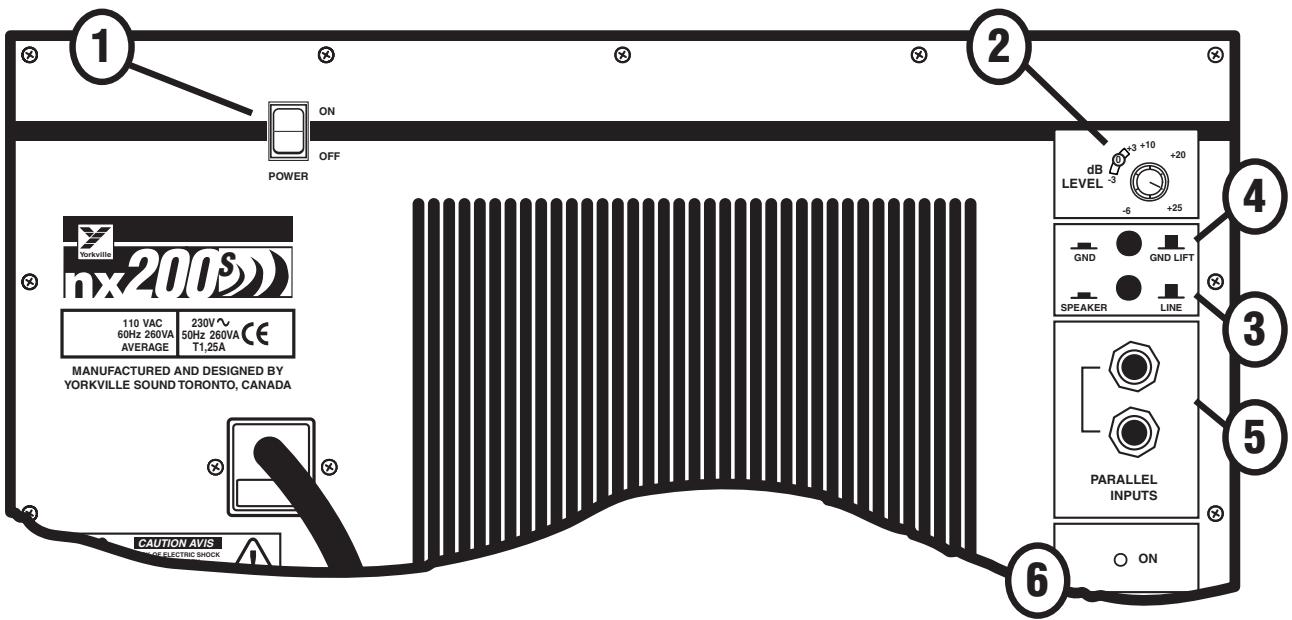

2. Contrôle de réglage de niveau

Ce contrôle règle le niveau de sortie de l'amplificateur.

Lorsque vous préparez votre système audio, commencez par régler le contrôle de niveau subwoofer level à 0 dB. Réglez le ensuite au niveau désiré. La marque de 0 dB indique que vous obtiennentrez la pleine puissance lorsque l'entrée ligne est utilisé et que le niveau de signal qui y estprésent est de +4dB. C'est aussi le réglage qui offrira une sensibilité de 2.83Vrms (1 watt 8-ohm) pour une pression sonore de 100 dB quand le/selecteur d'entrée est réglé à la position "speaker level." Dans un ensemble typique avec haut-parleur pleine bande, ce réglage offrira une courbe de réponse en fréquence uniforme. Lorsque le système est utilisé à un niveau réduit, peut importer si le/selecteur d'entrée est réglé à "line" ou "speaker level," il est généralement souhaitable de régler le contrôle de niveau entre +3 et +6 pour obtenir une augmentation des graves. Le limiteur intégré réduira automatiquement le gain pour éviter que trop de puissance n'atteigne le haut-parleur lorsque le système est utilisé à des niveaux se rapprochant de la puissance maximum. Le signal du subwoofer sera écrêté si vous opérez le système avec des réglages considérablement plus élevés que +12. Le résultat en sera une sonorité moins dynamique. Un tel réglage du contrôle de gain du subwoofer (+12) n'est approprié que lorsque vous opérez le système à des niveaux réduits.

Haut-parleur

Ce contrôle règle le niveau de sortie de l'amplificateur. (figure 2)

Ligne

Dans ce cas, le signal est acheminé au subwoofer à partir d'une source de niveau de ligne (sortie d'une table de mixage).

4. Déconnexion de mise à la terre

Si un bourdonnement est détecté du subwoofer, réglez le commutateur à la position "GND LIFT" (position sortie). Le commutateur devrait autrement être laissé à la position "GND" (position poussée).

5. Prises d'entrées

Branchées en parallèle, les deux prises d'entrées 1/4" équilibrées peuvent être reliées tel qu'indiqué dans les figures 1 & 2. Notez que la performance du cabinet pleine gamme ne sera aucunement affectée si celui-ci est utilisé pour acheminer le signal au nx200s.

6. Défaut d'alimentation

En plus de servir pour le raccordement au cabinet pleine gamme, les prises d’entrées parallèles permettent un branchement à nx200s multiple. Il n’y a aucune limite pratique au nombre de nx200s qui peuvent être reliés ensemble. Le panneau arrière de l’nx200s contient le texte suivant qui résume l’information ci-dessus.

Figure 2

Figure 3

Notice d'utilisation

Pour opération normale, reliez simplement le nx200s comme un haut-parleur ordinaire avec les cabinets pleine gamme. Le commutateur "NIVEAU D'ENTREE" devrait être réglé à la position "HAUT-PARLEUR." Si l'appareil de source n'est pas doté de mise à la terre, (tel une mise à la terre sur le cordon d'alimentation), le commutateur de découverte de mise à la terre doit être réglé à la position "GND." Le nx200s peut être connecté avant ou après les haut-parleurs pleine gamme. L'nx200s ne modifie pas le signal acheminé aux haut-parleurs pleine gamme. Le nx200s ne prélevera pas de puissance de l'amplificateur qui propulse les haut-parleurs pleine gamme. Veuillez noter qu'un filtre séparateur externe n'est pas nécessaire.

NOTEZ BIEN: L'adaptateur de support nx200s peut être utilisé avec l'accessoire YORKVILLE SW-Teletube pour supporter les enceintes pleines gamme avec un poids de main de (16 kg. / 35.25 lbs). Le tube de support peut être ajusté à sa pleine extension de 5^4 ' avec sécurité quand le nx200s est incliné à moins de par rapport à l'horizontal.

ATTENTION: Les enceintes plus larges ou lourdes ne doivent pas être utilisées.

L'amplificateur de puissance (interne)

200 Watts

réponse de fréquence: 50 Hz à 110 Hz

impédance d'entrée: 80 kohms

composants de haut-parleur: 10 pouces 2 ohms, 200 Watts

Raccordements d'entrée

pointe: positif

bague: négatif

Mise à la terre

Les manchons des entrées ne sont pas raccordés à la masse sauf quand le commutateur de mise à la terre d'entrée est réglé à la position "GND." La mise à la terre est effectuée par un dispositif de protection de 100 ohms de façon à empêcher les dommages causés par une erreur de branchement.

Liminer tur

écartement, courant moyen de la bobine mobile

125 dB (50 Hz à 110 Hz)

Puissance requise

Amérique du Nord: 110VAC 60 Hz

260 Watts Maximum

Europe: 230VAC 50 Hz

260 Watts Maximum

Poids

54 lb. (22.5 kg)

Dimensions

(L x P x H): 17.5 pouce x27 pouce x14 pouce

53x51x66cm

La garantie illimitée de deux et dix ans de ce produit est transférable. Il n'est pas nécessaire de faire enregistrer votre nom auprès de Yorkville Sound ou de votre détaillant. Si, pour une raison quelconque, ce produit devient défectueux durant les deux années qui suivent la date d'achat initiale (dix ans pour l'ébénisterie), retournez-le simplement à votre détaillant Yorkville avec la preuve d'achat original et il sera réparé gratuitement. Ceci inclut tous les produits Yorkville à l'exception de la série de moniteurs de studio YSM, la mini série Coliseum et de la série TX.

Les frais de port et de manutention ainsi que les dommages indirects ou dommages causés par désastres naturels, extrême humidité ou mauvaise installation ne sont pas couverts par cette garantie. Cette garantie ne couvre pas les produits consommables tels que lampe d'amplificateur ou ampoules "PAR". Voir votre détaillant Yorkville pour plus de détails. Cette garantie n'est valide qu'au Canada et aux États-Unis d'Amérique.
