MODE D'EMPLOI ELITE LS801P YORKVILLE
Ce symbole d'éclair avec tête de flèche dans un triangle équilatéral est prévu pour alerter l'utilisateur de la présence d'un « voltage dangereux » non-isolated à proximité de l'enceinte du produit qui pourrait être d'ampleur suffisante pour présenter un risque électrique.
RISK OF ELECTRIC SHOCK
DO NOT OPEN
RISQUE DE CHOC ELECTF
NE PAS OUVRIR
Le point d'exclamation à l'intérieur d'un triangle équilatéral
est prévu pour alerter l'utilisateur de la présence d'instructions importantes dans la littérature accompagnant l'appareil en ce qui concerne l'opération et la maintenance de cet(appareil).
Instructions relatives au risque de feu, choc électrique, ou blessures aux personnes
AVIS: AFIN DE REDUIRE LES RISQUE DE CHOC ELECTRIQUE, N'ENLEVEZ PAS LE COUVERT (OU LE PANNEAU ARRIERÉ) NE CONTIENT AUCUNE PIECE
REPARABLE PAR L'UTILISATEUR. CONSULTEZ UNTECHNICIEN QUALIFIE POUR L'ENTRETIENT
Veuillez lire le manuel. Il contient des informations qui devraient être comprises avant l'opération de votre appareil. Conservez. Gardez S. V. P. ces instructions pour consultations ultérieures et observez les avertissements.
Nettoyez seulement avec le tissu sec.
Emballage: Conservez la boite au cas où l'appareil avait être retourné pour réparation.
Avertissement: Pour réduire le risque de feu ou de décharge électrique, n'exposez pas cet appareil à la pluie ou à l'humidité. N'utilisez pas cet appareil près de l'eau!
Attention: Lors de l'utilisation de produits électriques, assurez-vous d'adhérer à des précautions de base incluant celle qui seront:
Alimentation
L'appareil ne doit être branché qu'à une source d'alimentation correspondant au voltage spécifique dans le manuel ou tel qu'indiqué sur l'appareil. Cet appareil est équipé d'une prise d'alimentation polarisée. Ne pas utiliser cet appareil avec un cordon de raccordement à moins qu'il soit possible d'insérer complètement les trois lames. Des précautions doivent être prises afin d'éviter que le système de mise à la terre de l'appareil ne soit désengagé. Un appareil construit selon les normes de CLASS I devrait être raccordé à une prise murale d'alimentation avec connexion intacte de mise à la masse. Lorsqu'une prise de branchement ou un coupleur d'appareils est utilisé comme dispositif de débranchement, ce dispositif de débranchement devra demeurer pleinement fonctionnel avec raccordement à la masse.
Risque
Ne pas placer cet appareil sur un chariot, un support, un trépied ou une table instables. L' appareil pourrait tomber et blesser quelqu'un ou subir des dommages importants. Utiliser seulement un chariot, un support, un trépied ou une table recommends par le fabricant ou vendus avec le produit. Suivre les instructions du fabricant pour installer l' appareil et utiliser les accessoires recommandés par le fabricant. Utilisez seulement les attachements/accessoires indiqués par le fabricant
Note: L'utilisation prolongée des écouteurs à un volume élevé peut
avoir des conséquences néfastes sur la santé sur vos oreilles.
Il convient de ne pas placer sur l'appareil des sources de flammes nues, telles que des bougies allumées.
L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et qu'aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil.
Assurez que l'appareil est fourni de la propre ventilation. Ne procedez pas à l'installation près de source de chaleur tells que radiateurs, registre de chaleur, fours ou autres appareils (incluant les amplificateurs) qui produit de la chaleur.
Les dispositifs marqués d'un symbole "éclair" sont des parties dangereuses au toucher et les câblages extérieurs connectés à ces dispositifs de connection extérieure doivent être effectués par un opérateur formé ou en utilisant des cordons déjà préparés.
Cordon d'alimentation
Ne pas enlever le dispositif de sécurité sur la prise polarisée ou la prise avec tige de mise à la masse du cordon d'alimentation. Une prise polarisée dispose de deux lames dont une plus large que l'autre. Une prise avec tige de mise à la masse dispose de deux lames en plus d'une troisième tige qui connecte à la masse. La lame plus large ou la tige de mise à la masse est prévue pour votre sécurité. La prise murale est désuète si elle n'est pas conçue pour accepter ce type de prise avec dispositif de sécurité. Dans ce cas, contactez un electricien pour faire remplacer la prise murale. Évitez d'endommager le cordon d'alimentation. Protegez le cordon d'alimentation. Assurez-vous qu'on ne marche pas dessus et qu'on ne le pince pas en particulier aux prises. N'UTILISZ PAS L'APPAREIL si le cordon d'alimentation est endommagé. Pour débrancher complètement cet appareil de l'alimentation CA principale, déconnectez le cordon d'alimentation de la prise d'alimentation murale. Le cordon d'alimentation du bloc d'alimentation de l'appareil doit demeurer pleinement fonctionnel.
Débranchez cet appareil durant les orages ou si inutilisé pendant de longues périodes.
Service
Consultez un technicien qualifié pour l'entretien de votre appareil. L'entretien est nécessaire quand l'appareil a été endommagé de quelque façon que ce soit. Par exemple, si le cordon d'alimentation ou la prise du cordon sont endommagés, si il y a eu du liquide qui a été renversé à l'intérieur ou des objets sont tombés dans l'appareil, si l'appareil a été exposé à la pluie ou à l'humidité, si il ne fonctionne pas normalement, ou a été échappé.

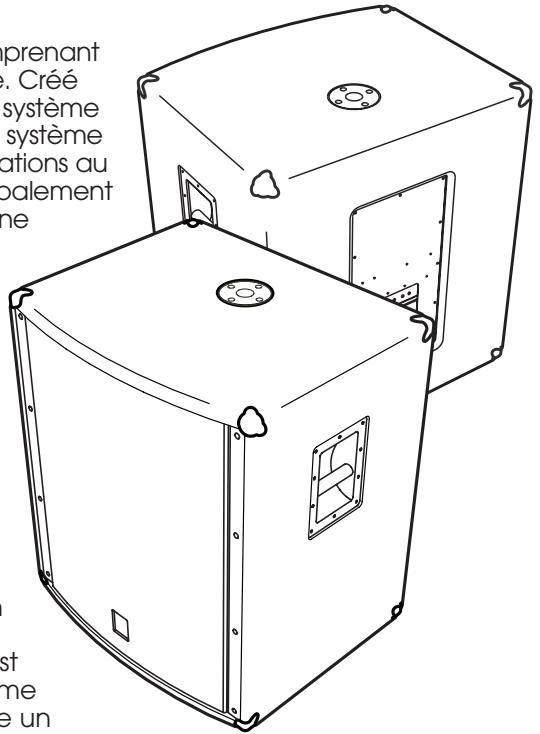

Le LS801P est un ensemble de qualité supérieur comprenant le sub-woofer et l'amplificateur de puissance intégré. Créé pour offrir une addition facile d'installation pour tout système de sonorisation, le LS801P rehaussera les graves d'un système de sonorisation typique tout en gardant les complications au minimum. Le LS801P a été conçu pour opérer principalement avec des signaux de niveau ligne (avec l'option d'une opération avec signaux de niveau haut-parleur.)
Configuration
Le LS801P peut être utilisé dans plusieurs configurations. Le système de base consiste en un LS801P utilisé pour chaque enceinte pleine bande ou de multiple LS801P avec plusieurs enceintes pleine bande individuelles. Le LS801P accepte, et combine, les signaux de source de niveau ligne séparées (ex. Gauche et droite). L'utilisation de la prise d'entrée "Mono Blend" XLR permet de combiner le deuxième signal de niveau ligne correctement pour entraîner le haut-parleur interne et n'affecte pas la séparation stéréo des enceintes pleine bande. Lorsque utilisé dans un ensemble ou seulement un signal est acheminé au haut-parleur, comme avec un système monophonique où un système stéréo avec plus de un LS801P, vous pouvez utiliser n'importe quelle prise "Link".

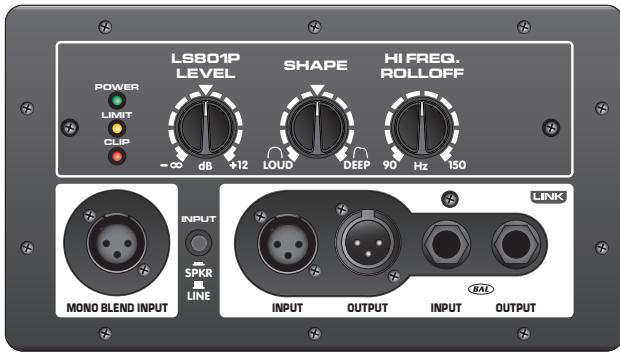

1. Commutateur de niveau d'entrée
Le commutateur de niveau d'entrée est prévu pour sélectionner entre un niveau d'entrée de niveau ligne ou un de niveau haut-parleur. Ce commutateur devrait être réglé à la position haut-parleur lorsque le LS801P est alimenté avec un signal provenant de la sortie d'un amplificateur de puissance ou de la sortie d'une table de mixage amplifiée. Ne branchez pas deux sources de signal de niveau haut-parleur à un LS801P. Le commutateur est réglé à la position pour niveau ligne lorsque le signal acheminé au LS801P provient directement d'un processeur, d'un filtre séparateur électronique ou de la sortie d'une table de mixage ne possédant pas un amplificateur de puissance intégré. Lorsque utilisé en mode de niveau ligne, l'utilisation de câbles symétriques (pointe, bague, manchon) et/ou de câbles équipés de prise XLR réduira la sensibilité de l'appareil au bourdonnement et au renflement.
2. Contrôle de niveau du LS801P
Le contrôle de niveau du LS801P règle la quantité de basse qui est ajoutée au système de sonorisation par le LS801P. Ceci compense pour la sensibilité relative de l'enceinte à haut-parleur pleine bande qui l'accompagne et permet d'obtenir la réponse en fréquence désirée pour le système. Ce contrôle devrait être réglé en écoutant lors d'une opération à un niveau médium pour ensuite demeurer inchangé. Il n'est pas possible de régler ce contrôle correctement lors d'opération à un
niveau élevé parce que le limiteur détermine le niveau de sortie.
Un réglage de 0 dB du contrôle de niveau sur le LS801P offre un point de départ adéquat lors du réglage du système de sonorisation. À partir de là, réglez jusqu'à l'obtention de la meilleure sonorité. La marque de 0 dB est relative au réglage qui permettra d'obtenir la pleine puissance lorsque l'entrée niveau ligne est utilisée et que le signal d'entrée est à un niveau égal à +4 dBV.
3. Contrôle de contour (shape control)
Le contrôle de contour permet le réglage de pointe de la fréquence la plus efficace; 50Hz. Vous pouvez augmenter ou réduire l'égalisation de l'enceinte (50Hz) sur une gamme de 6dB (+3dB / -3dB).
Note: Lors d'opération à niveau de pression sonorelevé, un volume plus élevé peut être obtenu en évitant la position maximum (vers la droite) du contrôle de contour.
4. Contrôle de fréquence pour la pente de diminution des aigües
Le contrôle de fréquence pour la pente de diminution des aiguës permet le réglage de la fréquence qui détermine le point de départ de la pente de diminution des fréquences aiguës. Cela remplit en partie les fonctions d'un filtre séparateur. Cette fonction de filtre séparateur est jusqu'au point de la pente naturelle de diminution des graves de l'enceinte pleine bande (lorsque le LS801P n'est pas utilisé avec)
une unité de traitement élite). Un processeur élite peut être utilisé pour régler la pente de diminution des graves sur l'enceinte pleine bande. Idéalement, le LS801P serait branché en avant du processeur. Dans ce cas, la pente de diminution des aigus du LS801P devrait
Être harmonisée avec la pointe de coupure des graves du processeur. Le processeur élite devrait être ajusté en mode pour utilisation avec subwoofer. Un processeur élite peut être branché en avant du LS801P. Dans ce cas, le contrôle de pente de diminution des aiguës sur le LS801P doit être réglé au maximum.
5. Prises pour couplage "LINK
Les prises pour couplage "Link" sont conçues pour permettre l'installation facile d'un LS801P avec n'importe quel système de sonorisation. Puisque toutes les prises sont connectées en parallèle, vous pouvez les utiliser pour ajouter des LS801P additionnels ou des enceintes à haut-parleur pleine bande additionnelles.
Note: la prise d'entrée "Mono Blend" est donc pour des signaux de niveau ligne seulement!

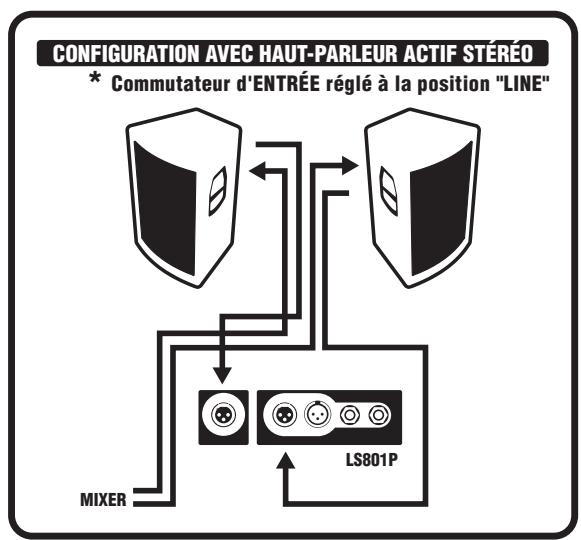

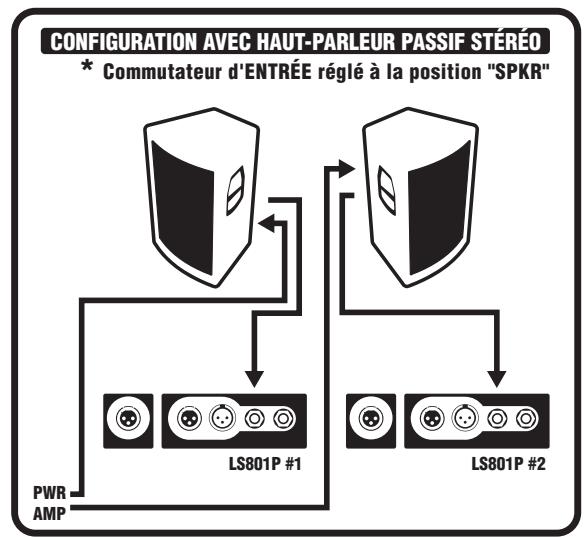

Pour opération normale, connectez le LS801P comme une enceinte ordinaire avec les enceintes à haut-parleur pleine bande. Réglez le commutateur de niveau d'entrée à la position "Speaker" si le signal provient directement d'un amplificateur de puissance, d'une table de mixage amplifiée ou d'une autre source amplifiée. Réglez le commutateur à la position "Line" si le signal arrive au LS801P à partir d'une table de mixage sans amplificateur de puissance, d'un processeur avec signal de sortie de niveau ligne (par exemple un égalisateur) ou d'une autre source avec sortie niveau ligne.
Le LS801P peut être branché avant ou après les enceintes pleine bande. Le LS801P n'affecte d'aucune façon le signal acheminé aux enceintes qui y sont connectées. De plus, le LS801P ne tire aucune puissance de l'amplificateur de puissance / processeur qui l'entraine. Notez aussi qu'un filtré séparateur externe n'est pas nécessaire lorsqu'un LS801P est
utilisé.

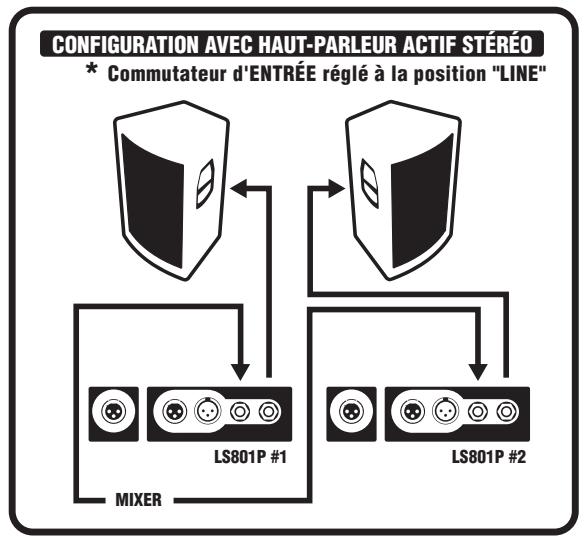

En plus de permettre le branchement avec des enceintes pleine bande, les prises "link" permettent le branchement de plusieurs LS801Ps (en parallèle.) Il n'y a pas de limite au nombre de LS801Ps pouvant être interconnecté.
6. Prise d'entrée "mono blend
La prise d'entrée "Mono Blend" permet de brancher un signal secondaire de niveau ligne au système sans faire l'addition externe des deux signaux monophoniques (ex. Gauche et droite.) Cette caractéristique s'avère utile lorsque vous ajoutez un LS801P à un système stéréo. Lorsque vous utilisez cette entrée pour votre signal secondaire, il est internement mélangé avec l'entrée "Link" mais il demeure toutefois isolé pour prévenir l'interaction de ces signaux.
7. Protection
Le LS801P est équipé d'un circuit servant à éviter l'écrêtage, la surcharge de courant et le déplacement excessif de haut-parleurs. À des niveaux élevés, le limiteur limitera le gain du LS801P. Donc, tenter de régler le contrôle de niveau du subwoofer lors d'opération à niveau élevé aura pour résultat l'obtention d'un réglage incorrect. Le contrôle de niveau devrait être réglé lors d'opération à niveau réduit (en-dessous de 10 watts). Si le contrôle de niveau est réglé trop haut à cause d'un réglage lors d'opération à niveau trop élevé, le circuit d'entrée sera écrêté et la dynamique des graves sera perdue. La DEL rouge indicatrice d'écrêtage s'illuminera pour indiquer l'écrêtage. Cela peut arriver sans que la distorsion soit audible parce que les filtres élimineront la distorsion.
A des niveaux élevés, lorsque le limiteur est activé, augmenter le réglage du contrôle de niveau n'augmentera pas le niveau de signal de sortie. N'augmentez pas le réglage du niveau lors d'opération à niveaux élevés.
NOTEZ BIEN: L'adapteur de support LS801P peut être utilisé avec l'accessoire YORKVILLE SW-Teletube pour supporter les enceintes E160. Le tube de support peut être ajusté à sa pleine extension de 5^4^ avec sécurité quand le LS801P est incliné à moins de par rapport à l'horizontale.
ATTENTION: Les enceintes plus larges ou lourdes ne doivent pas être utilisées.
image-Block-Diag-LS801P-00-1v1.ai
Type de système Subwoofer à pavillon monté par l'arrière
Réponse en Fréquence (Hz +/- 3db) 45-150
Drivers Graves Us
Puissance Nominale fréquences Graves (Watts)
Protection Fréquence Graves
Consommation de Puissance (typ/max)
Entrées - 1/4-pouce Jacks
Entrées - XLR
Contrôles de Niveau
Poignées 2 côtés
Adaptateur pour montage sur poteau
(1 3/8-pouce-3,5cm)
Matériaux
Grille
3/4 pouce 7-plis épinette
Métal Perforé
Tapis Noire
Peinture Noire Ultrathane (LS801PB) 15mm 11-plis Boulevard
23 × 27.5 × 32
58.4 × 70 × 81.3
143/65
