Type de produit	Enceinte active subwoofer
Marque	YORKVILLE
Modèle	PULSE PS110P
Puissance amplificateur	200 Watts
Réponse en fréquence	50 Hz à 110 Hz
Impédance d'entrée	80 kohms
Haut-parleur	10 pouces, 2 ohms, 200 Watts
Entrées	1 x 1/4" équilibrée (combo jack)
Sorties	1 x 1/4" (parallèle)
Alimentation	117 VAC 60 Hz (Amérique du nord) ou 230 VAC 50 Hz (Europe), 260 Watts max
Poids	53 lb (24 kg)
Dimensions (L x P x H)	17,5 x 27 x 14 pouces (44,5 x 68,6 x 35,6 cm)
Commutateur d'alimentation	Oui, marche/arrêt
Del d'alimentation	Oui, s'allume en marche
Sélecteur de niveau d'entrée	Haut-parleur (speaker level) ou Ligne (line level)
Contrôle de niveau	Réglable, de -∞ à +12 dB (0 dB = référence)
Découplage de mise à la terre	Oui, commutateur GND/GND LIFT
Protections	Limiteur et protection thermique intégrés
Utilisation recommandée	Rehausser les basses fréquences d'un système pleine gamme
Accessoire optionnel	Adaptateur de support PS110P (pour enceintes E160)
Sécurité	Ne pas exposer à l'eau, ne pas placer sur support instable, débrancher si endommagé
Entretien	Nettoyer avec un chiffon sec, éviter les liquides

FOIRE AUX QUESTIONS - PULSE PS110P YORKVILLE

Comment brancher le PS110P ?

Pour une utilisation normale, branchez le PS110P comme un haut-parleur ordinaire entre l’amplificateur et les enceintes pleine gamme. Utilisez les entrées 1/4" équilibrées. Le sélecteur d’entrée doit être en position Haut-parleur si vous utilisez la sortie ampli, ou Ligne pour une source préamplifiée.

Quel est le rôle du commutateur de niveau d’entrée ?

Le commutateur choisit entre une source haut-parleur (niveau ampli) ou ligne (niveau préampli). En position haut-parleur, le PS110P peut être connecté en parallèle avec des enceintes pleine gamme sans affecter leur signal.

Comment régler le niveau du subwoofer ?

Commencez par régler le contrôle Subwoofer Level à 0 dB. Ajustez ensuite selon vos préférences. Pour une écoute à faible volume, augmentez entre +3 et +6 dB. Évitez de dépasser +12 dB pour ne pas écrêter le signal.

Que faire en cas de ronflement (bourdonnement) ?

Si un bourdonnement se fait entendre, basculez le commutateur de découplage de mise à la terre en position GND LIFT. En temps normal, laissez-le sur GND.

Puis-je connecter plusieurs PS110P ensemble ?

Oui, les prises d’entrée parallèles permettent de relier plusieurs PS110P sans limite pratique. Utilisez des câbles 1/4" pour chaîner les appareils.

Quelle est la puissance nominale de l’appareil ?

L’amplificateur intégré délivre 200 Watts. La consommation électrique maximale est de 260 Watts (selon la tension secteur).

Comment installer l’enceinte sur un support ?

Utilisez l’adaptateur de support PS110P (optionnel) avec l’accessoire YORKVILLE SW-Teletube pour supporter les enceintes E160. Le tube peut être ajusté à pleine extension. Attention : les enceintes plus larges ou lourdes ne doivent pas être utilisées.

Quelles précautions de sécurité dois-je respecter ?

Placez l’appareil sur une surface stable ; n’exposez pas à l’eau ou aux flammes ; utilisez uniquement le cordon d’alimentation fourni ; en cas de dommage, consultez un technicien qualifié.

Que faire si le cordon d’alimentation est endommagé ?

N’utilisez pas l’appareil si le cordon est endommagé. Il doit être remplacé par un technicien qualifié ou par le fabricant.

Comment nettoyer le PS110P ?

Utilisez un chiffon sec pour dépoussiérer. Ne jamais utiliser de liquides ou de produits abrasifs, et veillez à ce qu’aucun liquide ne pénètre dans l’appareil.

MODE D'EMPLOI PULSE PS110P YORKVILLE

Il contient des informations qui devraient être comprises avant l'opération de votre appareil. Conservez S. V. P. ces instructions pour consultations ultérieures.

Emballage:

Conserve la boîte au cas où l'appareil avait être retourné pour réparation.

Attention:

Lors de l'utilisation de produits électriques, assurez-vous d'adhérer à des précautions de base incluant celles qui suivent:

Alimentation:

L'appareil ne doit être branché qu'à une source d'alimentation correspondant au voltage spécifique dans le manuel ou tel qu'indiqué sur l'appareil. Cet appareil est équipé d'une prise d'alimentation polarisée. Ne pas utiliser cet appareil avec un cordon de raccordement à moins qu'il soit possible d'insérer complètement les trois lames. Des précautions doivent être prises afin d'éviter que le système de mise à la terre de l'appareil ne soit désengagé.

Risque:

Ne pas placer cet appareil sur un chariot, un support, un trépied ou une table instables. L'appareil pourrait tomber et : blesser quelqu'un ou subir des dommages importants. Utiliser seulement un chariot, un support, un trépied ou une table recommends par le fabricant ou vendus avec le produit. Suivre les instructions du fabricant pour installer l'appareil et utiliser les accessoires recommends par le fabricant.

Il convient de ne pas placer sur l'appareil des sources de flammes nues, telles que des bougies allumées.

L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et qu'aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil.

Les dispositifs marqués d'un symbole "éclair" sont des parties dangereuses au toucher et que les câblages extérieurs connectés à ces dispositifs de connexion extérieure doivent être effectués par un opérateur formé ou en utilisant des cordons déjà préparés.

Cordon d'alimentation:

Évitez d'endommager le cordon d'alimentation. N'UTILISEZ PAS

L'APPAREIL si le cordon d'alimentation est endommagé.

Consultez un technicien qualifié pour l'entretien de votre appareil.

Le subwoofer amplifié PS110P est doté d'un amplificateur de 200 Watts. Il peut être employé à fin de rehausser les basses fréquences d'un système de haut-parleurs pleine gamme et d'accroître le niveau de sortie général du système. L'entrée au subwoofer peut accepter une source de niveau haut-parleur (sortie d'amplificateur) ou de niveau de ligne (pre-amp ou mixeur).

Les limiteurs et la protection thermique font du PS110P un produit agréable à l'écoute et robuste à des niveaux de puissance élevés. Les limiteurs internes et la protection thermique sont réglés à l'usine de façon à obtenir une performance maximale.

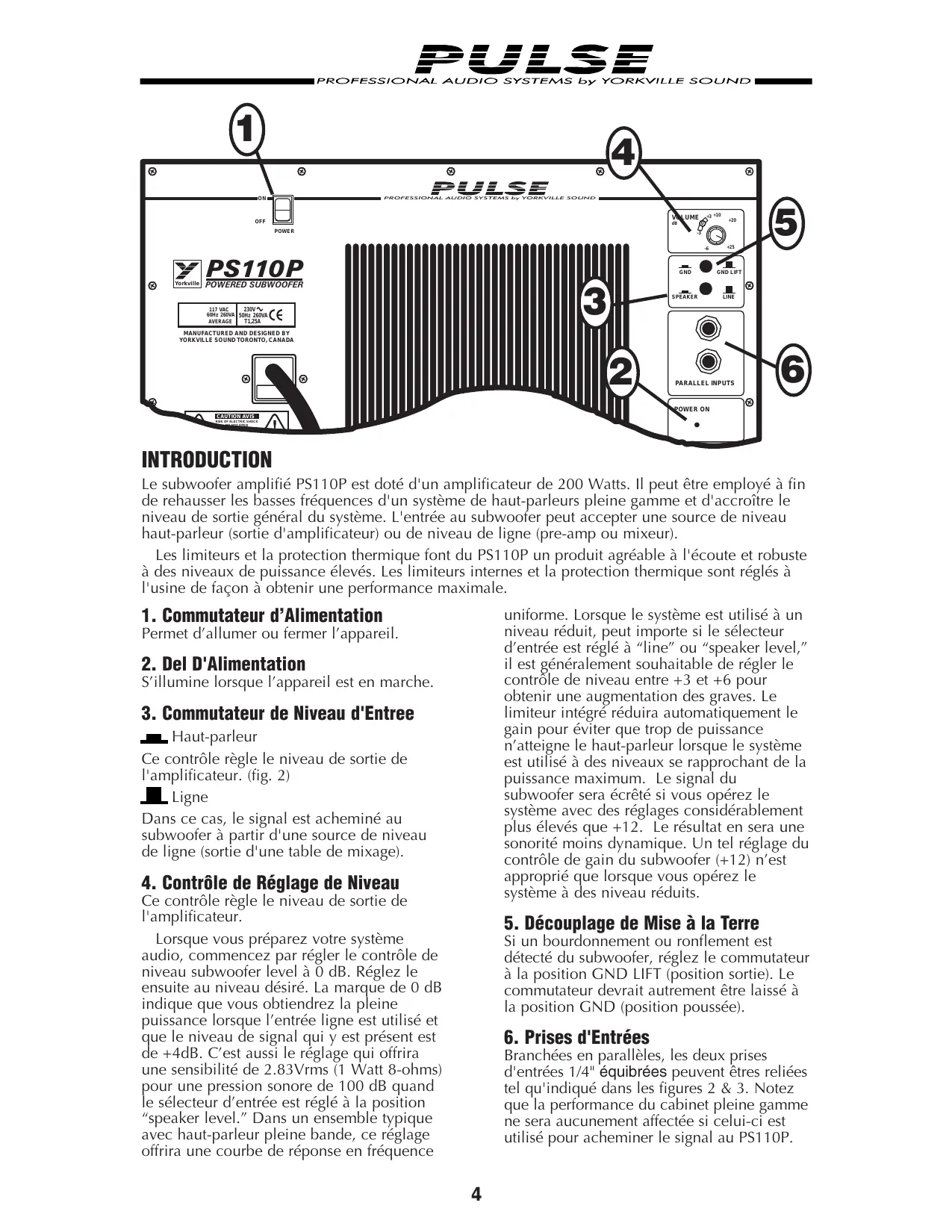

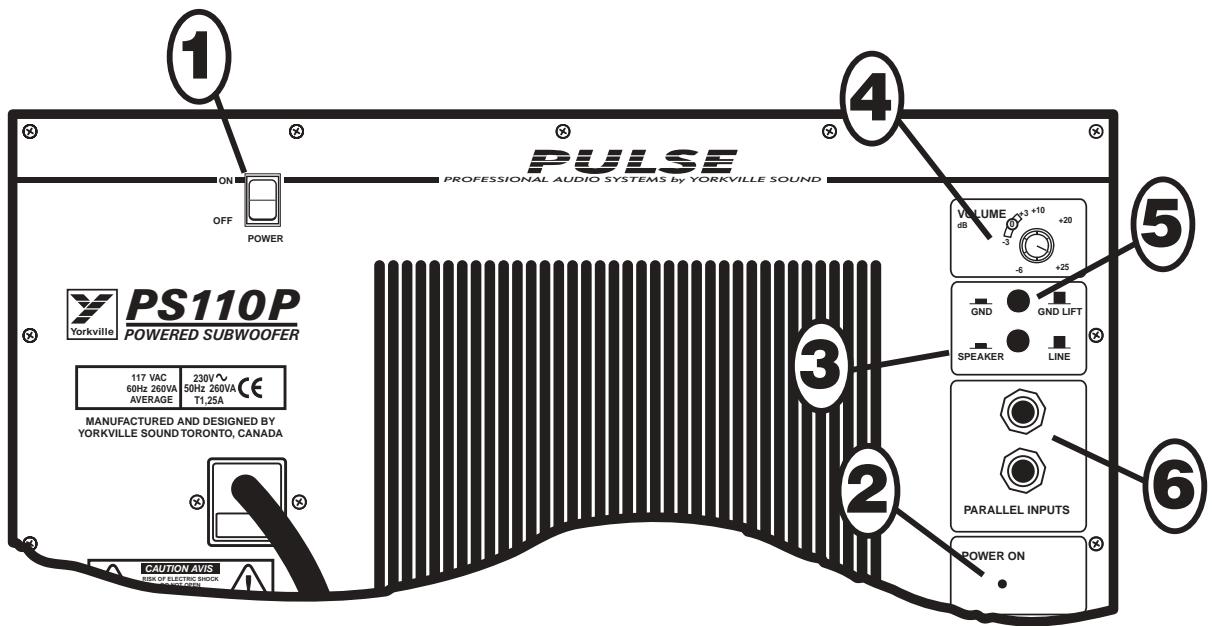

1. Commutateur d'alimentation

Permet d'allumer ou fermer l'appareil.

2. Del d'alimentation

S'illumine lorsque l'appareil est en marche.

3. Commutateur de niveau d'entrée

Haut-parleur

Ce contrôle règle le niveau de sortie de l'amplificateur. (fig. 2)

Ligne

Dans ce cas, le signal est acheminé au subwoofer à partir d'une source de niveau de ligne (sortie d'une table de mixage).

4. Contrôle de réglage de niveau

Ce contrôle règle le niveau de sortie de l'amplificateur.

Lorsque vous préparez votre système audio, commencez par régler le contrôle de niveau subwoofer level à 0 dB. Réglez-le ensuite au niveau désiré. La marque de 0 dB indique que vous obtiendrez la pleine puissance lorsque l'entrée ligne est utilisée et que le niveau de signal qui y est présent est de +4dB. C'est aussi le réglage qui offrira une sensibilité de 2.83Vrms (1 Watt 8-ohms) pour une pression sonore de 100 dB quand le sélecteur d'entrée est réglé à la position "speaker level." Dans un ensemble typique avec haut-parleur pleine bande, ce réglage offrira une courbe de réponse en fréquence

uniforme. Lorsque le système est utilisé à un niveau réduit, peu importe si le sélecteur d'entrée est réglé à "line" ou "speaker level," il est généralement souhaitable de régler le contrôle de niveau entre +3 et +6 pour obtenir une augmentation des graves. Le limiteur intégré réduira automatiquement le gain pour éviter que trop de puissance n'atteigne le haut-parleur lorsque le système est utilisé à des niveaux se rapprochant de la puissance maximum. Le signal du subwoofer sera écrêté si vous opérez le système avec des réglages considérablement plus élevés que +12. Le résultat en sera une sonorité moins dynamique. Un tel réglage du contrôle de gain du subwoofer (+12) n'est approprié que lorsque vous opérez le système à des niveaux réduits.

5. Découplage de mise à la terre

Si un bourdonnement ou ronflement est détecté du subwoofer, réglez le commutateur à la position GND LIFT (position sortie). Le commutateur devrait autrement être laissé à la position GND (position poussée).

6. Prises d'entrées

Branchées en parallèle, les deux prises d'entrées 1/4" équilibrées peuvent être reliées tel qu'indiqué dans les figures 2 & 3. Notez que la performance du cabinet pleine gamme ne sera aucunement affectée si celui-ci est utilisé pour acheminer le signal au PS110P.

Branchement a multiple PS11OP

En plus de servir pour le raccordement au cabinet pleine gamme, les prises d'entretes parallèles permettent un branchement à PS110P multiple. Il n'y a aucune limite pratique au nombre de PS110P qui peuvent être reliés ensemble.

figure 2

figure 3

Note à l'utilisateur

Pour opération normale, reliez simplement le PS110P comme un haut-parleur ordinaire avec les cabinets pleine gamme. Le commutateur "NIVEAU D'ENTREE" devrait être réglé à la position "HAUT-PARLEUR". Si l'appareil de source n'est pas doté de mise à la terre, (tel une mise à la terre sur le cordon d'alimentation), le commutateur de découverte de mise à la terre doit être réglé à la position "GND". Le PS110P peut être connecté avant ou après les haut-parleurs pleine gamme. Le PS110P ne modifie pas le signal acheminé aux haut-parleurs pleine gamme. Le PS110P ne prélevera pas de puissance de l'amplificateur qui propulse les haut-parleurs pleine gamme. Veuillez noter qu'un filtre séparateur extérieur n'est pas nécessaire.

NOTEZ BIEN: L'adaptateur de support PS110P peut être utilisé avec l'accessoire YORKVILLE SW-Teletube pour supporter les enceintes E160. Le tube de support peut être ajusté à sa pleine extension de 5^4 with security guard. Le PS110P est incliné à moins de par rapport à l'horizontal.

ATTENTION: Les enceintes plus larges ou lourdes ne doivent pas être utilisées.

Puissance requise

Amérique du nord: 117VAC 60 Hz

260 Watts Maximum

Europe: 230VAC 50 Hz

260 Watts Maximum

L'amplificateur

puissance (interne): 200 Watts

réponse de fréquence: 50 Hz à 110 Hz

impédance d'entrée: 80 kohms

Haut-parleur

10", 2-ohm, 200 Watts

Raccordements d'entrée:

Entrées: 1 × 1/4", Sorties: 1 × 1/4"

Pointe: Positif, Bague: Négatif, Manchon: Optionnel

Mise à la terre

Les manchons des entrées ne sont pas raccordés à la masse sauf quand le commutateur de mise à la terre d'entrée est réglé à la position "GND." La mise à la terre est effectuée par un dispositif de protection de 100 ohms de façon à empêcher les dommages causés par une erreur de branchement.

Liminateur

écartement, courant moyen de la bobine mobile

125 dB (50 Hz à 110 Hz)

Poids

53 lb. (24 kg)

Dimensions

(LxPxH): 17.5"x27"x14"

44.5x68.6x35.6 cm
