ELITE E160P - Enceinte active YORKVILLE - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Enceinte active
Caractéristiques techniques principales	Woofer de 15 pouces, tweeter de 1 pouce, réponse en fréquence de 40 Hz à 20 kHz
Alimentation électrique	220-240 V, 50/60 Hz
Dimensions approximatives	Dimensions : 38 x 58 x 36 cm
Poids	Environ 25 kg
Compatibilités	Compatible avec la plupart des systèmes de sonorisation
Type de batterie	Non applicable (enceinte alimentée par le secteur)
Tension	220-240 V
Puissance	Puissance de sortie de 400 W RMS
Fonctions principales	Réglage du volume, égaliseur intégré, entrée XLR et jack 1/4"
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'humidité excessive
Pièces détachées et réparabilité	Disponibilité de pièces de rechange auprès du fabricant
Sécurité	Ne pas exposer à l'eau, utiliser sur une surface stable
Informations générales	Idéale pour les concerts, événements en plein air et installations fixes

FOIRE AUX QUESTIONS - ELITE E160P YORKVILLE

Quels types de connexions sont disponibles sur le YORKVILLE ELITE E160P ?

Le YORKVILLE ELITE E160P dispose de connexions XLR, jack TRS et RCA pour une compatibilité avec divers équipements audio.

Comment régler le volume sur le YORKVILLE ELITE E160P ?

Vous pouvez régler le volume en utilisant le bouton de niveau sur le panneau avant de l'enceinte, qui permet d'ajuster le son selon vos préférences.

L'enceinte YORKVILLE ELITE E160P est-elle compatible avec les systèmes de sonorisation existants ?

Oui, le YORKVILLE ELITE E160P est conçu pour être compatible avec la plupart des systèmes de sonorisation grâce à ses multiples options de connexion.

Comment monter le YORKVILLE ELITE E160P sur un pied d'enceinte ?

Assurez-vous que l'enceinte est éteinte, puis placez-la sur le pied d'enceinte en insérant le tube du pied dans le support situé à la base de l'enceinte.

Quels sont les dimensions et le poids du YORKVILLE ELITE E160P ?

Le YORKVILLE ELITE E160P mesure environ 38 cm de large, 33 cm de profondeur et 60 cm de hauteur, avec un poids d'environ 18 kg.

Comment nettoyer le YORKVILLE ELITE E160P ?

Utilisez un chiffon doux et sec pour nettoyer la surface extérieure de l'enceinte. Évitez d'utiliser des produits chimiques agressifs.

Que faire si le son de l'enceinte est faible ou distordu ?

Vérifiez les connexions, assurez-vous que les câbles sont en bon état et que le volume est correctement réglé. Si le problème persiste, testez l'enceinte avec un autre appareil.

L'enceinte YORKVILLE ELITE E160P est-elle protégée contre les surcharges ?

Oui, le YORKVILLE ELITE E160P est équipé de protections intégrées contre les surcharges pour éviter d'endommager l'enceinte.

Où puis-je trouver des pièces de rechange pour le YORKVILLE ELITE E160P ?

Vous pouvez contacter le service clientèle de Yorkville ou consulter leur site web pour obtenir des informations sur les pièces de rechange.

Quelle est la garantie offerte avec le YORKVILLE ELITE E160P ?

Le YORKVILLE ELITE E160P est généralement couvert par une garantie limitée de 2 ans. Veuillez vérifier les détails spécifiques auprès de votre revendeur.

MODE D'EMPLOI ELITE E160P YORKVILLE

MANUEL de l'utilisateur

TYPE: ES700P

Veuillez lire le manuel

Il contient des informations qui devraient être comprises avant l'opération de votre appareil. Conservez S. V. P. ces instructions pour consultations ultérieures.

Emballage

Conserve la boîte au cas où l'appareil devait être retourné pour réparation.

Attention:

Lors de l'utilisation de produits électriques, assurez-vous d'adhérer à des précautions de base incluant celles qui suivent:

Alimentation

L'appareil ne doit être branché qu'à une source d'alimentation correspondant au voltage spécifique dans le manuel ou tel qu'indiqué sur l'appareil. Cet appareil est équipé d'une prise d'alimentation polarisée. Ne pas utiliser cet appareil avec un cordon de raccordement à moins qu'il soit possible d'insérer complètement les trois lames. Des précautions doivent être prises afin d'éviter que le système de mise à la terre de l'appareil ne soit désengagé.

Risque

Ne pas placer cet appareil sur un chariot, un support, un trépied ou une table instables. L'appareil pourrait tomber et blesser quelqu'un ou subir des dommages importants. Utiliser seulement un chariot, un support, un trépied ou une table recommandés par le fabricant ou vendus avec le produit. Suivre les instructions du fabricant pour installer l'appareil et utiliser les accessoires recommandés par le fabricant.

Il convient de ne pas placer sur l'appareil de sources de flammes nues, telles que des bougies allumées.

L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et qu'aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil.

Les dispositifs marqués d'un symbole "éclair" sont des parties dangereuses au toucher et que les câblages extérieurs connectés à ces dispositifs de connexion extérieure doivent être effectués par un opérateur formé ou en utilisant des cordons déjà préparés.

Cordon d'alimentation

Évitez d'endommager le cordon d'alimentation. N'UTILISEZ PAS L'APPAREIL si le cordon d'alimentation est endommagé.

Service

Consultez un technicien qualifié pour l'entretien de votre appareil.

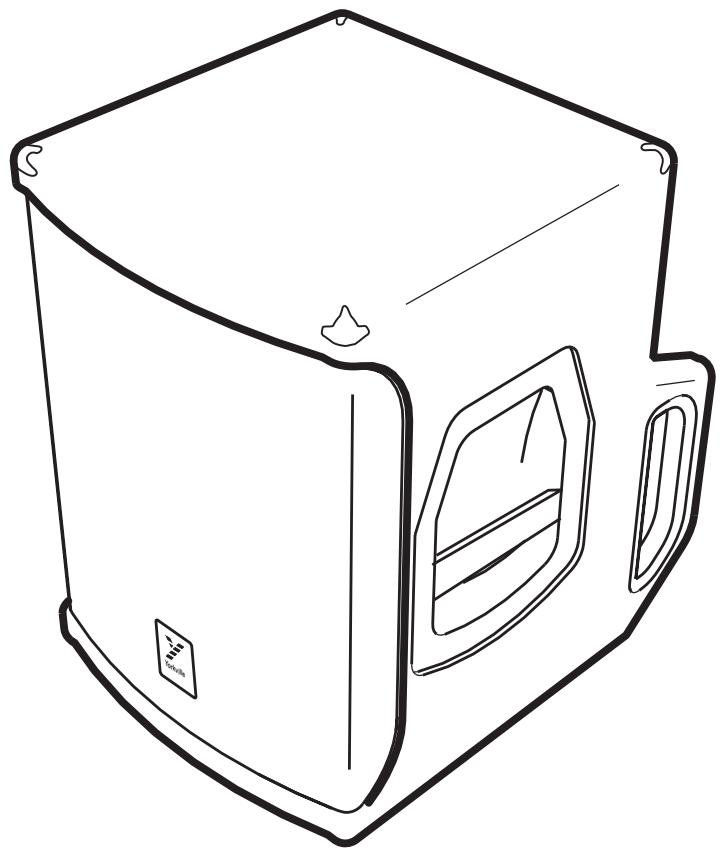

Elite E160P

L'enceinte bi-amplifiée, pleine gamme E160Pa, a été conçue pour satisfaire les exigences les plus diverses. Avec ses 200 Watts de puissance, elle projette un son plein et clair. Elle est dotée d'une entrée pour microphone, de deux entrées parallèles 14, d'un contrôle de volume, d'un commutateur d'intensité sonore (loudness), et d'un sélecteur de niveau d'entrée haut-parleur / ligne. Les limiteurs intégrés protègent l'enceinte à deux voies des surcharges de courant et préviennent la distorsion. Une DEL rouge sur le panneau avant indique l'excès lorsqu'elle s'illumine.

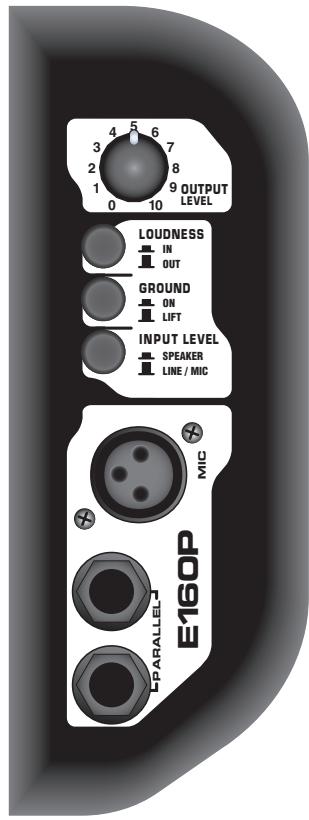

Prise d'entrée symétrique niveau ligne / haut-parleur

Les deux jacks accepteront des signaux de niveau ligne ou de niveau haut-parleur. Dans la plupart des cas, le signal sera acheminé à l'enceinte à partir d'un autre haut-parleur. Le sélecteur de niveau d'entrée devra donc être en position enfoncée.

Entrée symétrique pour microphone

La prise d'entrée pour microphone acceptera les signaux provenant de la plupart des microphones. Le sélecteur de niveau d'entrée doit être en position sortie pour signal d'entrée niveau ligne. Lorsqu'un microphone est utilisé en conjunction avec une autre source de signal (musique), à travers les jacks 1/4, le niveau de sortie de la source additionnelle sera automatiquement atténué.

Commutateur loudness

Ce commutateur, lorsqu'enfoncé (en position "IN"), amorce une accentuation des basses fréquences. Cette accentuation est automatiquement diminuée lorsque l'appareil est utilisé à des niveaux élevés de façon à protéger les haut-parleurs.

Commutateur de raccordement à la masse

Si le haut-parleur émet un bourdonnement, essayez un réglage en position sortie (ground lift). Le commutateur doit généralement être réglé en position "GND" (pousse).

Contrôle de volume

Réglez le contrôle de volume de façon à obtenir le niveau de sortie désiré. Commencez avec un réglage élevé sur la E160P et un réglage bas sur votre mixeur. Faites ensuite les ajustements nécessaires pour obtenir les résultats voulus.

Ensembles avec plusieurs E160P

Les jacks d'entrée parallèles permettent de relier plusieurs E160P à une même source. Il n'y a aucune restriction sur la quantité de E160P pouvant être relié ensemble.

Commutateur d'alimentation

Ce commutateur situé au panneau arrière, permet de mettre l'appareil en marche. Une DEL verte aussi située sur le panneau arrière, indique si l'appareil est en marche.

DEL d'écrétage

Lorsque la DEL rouge sur le panneau avant est illuminée, réduisez le niveau du signal d'entrée jusqu'à ce que la DEL s'éteigne.

Amplificateurs

Le E120P est doté de deux amplificateurs. Un pour le haut-parleur d'aigues, un pour le haut-parleur de grave. Si le dissipateur de chaleur de l'amplificateur est obstrué de quelque façon que ce soit, le niveau de sortie sera graduellement réduit jusqu'à ce que l'amplificateur ait atteint une température acceptable. Si la faute persiste, le niveau de sortie continuera de diminuer et l'amplificateur cessera éventuellement de fonctionner. Après avoir refroidi, l'amplificateur se remettra en marche avec sa pleine puissance. Le haut-parleur de grave est protégé des surcharges de courant et de la distorsion. Si l'amplificateur détecte l'un ou l'autre, la puissance de sortie sera temporairement atténuée, la pente d'atténuation des fréquences 80Hz à 150Hz. Le commutateur S" est automatiquement désactivé. Pareil est utilisé à des niveaux élevés. Si aucun ajustement.

E160P

Type de système 2-voies, double amplification

Double Amplificateurs Autoalimenté

Opération à double amplificateur seulement Oui

Pression sonore maximum (dB) 122

Réponse en Fréquence (Hz ± 3 dB) 50 - 18k

Fréquence de croisement (Hz) 4000

Configuration de Haut-parleurs 10 pouces / 1 pouce

Driver pour fréquences Aigues(s) George de 1.2 pouce, Aimant en Céramique, Bobine mobile

Puissance nominale pour fréquences Aigues (Watts)

Impédance pour Aigues (ohms) 8

Pavillon pour Aiguës Entièrement en Métal Bi-radial

Dispersion des Angles (°H x °V) 100x30

Protection fréquences Aiguës Limiteur Actif

Driver pour fréquences Graves 10pouces avec Saladié en acier coulé

Puissance nominale pour fréquences graves (Watts)

Impédance pour Fréquences Graves (ohms) 8

Protection pour fréquences graves Limiteur Actif

Puissance Totale (Watts) 190

Type d'Amplificateur pour Fréquences Aigues

Type d'Amplificateur pour Fréquences Graves 160

Refroidissement Passif

Cordon d'alimentation Oui

Commutateur de mise en marche Oui

Entrées - 1/4" Jacks 2

Contrôle de niveau Bouton de Volume

Contrôle d'égalisateur Commutateur Loudness (Augmentation de Graves)

DEL Indicateurs Alimentation/Écrouage

Autres Contrôles / Caractéristiques

Commutateur de débranchement de mise à la masse

Entrée à niveau ligne ou niveau HP

Coins Métal Noirs

Pied Plastique

Poignés 1 Côté

Adaptateur pour montage sur poteau (1 3/8''-3.5cm)

Enceinte - Matériaux 3/4 pouce Sapin 7-plies

Grille Métal Perforée de gros calibre

Recouvrement/Finition Tapis Noir

Dimensions (PLH x L arrête, pouces) 16 x 12.9 x 17.5 x 12.9

Dimensions (PLH x L arrête, cm) 40.8 x 32.7 x 44.5 x 32.7

Poids (livres/kg) 45 / 20.4

La garantie illimitée de deux et dix ans de ce produit est transférable. Il n'est pas nécessaire de faire enregistrer votre nom auprès de Yorkville Sound ou de votre détaillant. Si, pour une raison quelconque, ce produit devient défectueux durant les deux années qui suivent la date d'achat initiale (dix ans pour l'ébénisterie), retournez-le simplement à votre détaillant Yorkville avec la preuve d'achat original et il sera réparé gratuitement. Ceci inclut tous les produits Yorkville à l'exception de la série de moniteurs de studio YSM, la mini série Coliseum et de la série TX.

Les frais de port et de manutention ainsi que les dommages indirects ou dommages causés par désastres naturels, extrême humidité ou mauvaise installation ne sont pas couverts par cette garantie. Cette garantie ne couvre pas les produits consommables tels que lampe d'amplificateur ou ampoules "PAR". Voir votre détaillant Yorkville pour plus de détails. Cette garantie n'est valide qu'au Canada et aux États-Unis d'Amérique.
