GF 25 M - Chauffage d'appoint S.PLUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chauffage d'appoint
Marque	S.PLUS
Modèle	GF 25 M
Alimentation	220-240 V / 50 Hz
Type d'énergie	Fioul (fuel oil)
Dimensions (L x l x h)	Environ 40 x 30 x 30 cm
Poids	Environ 8 kg
Fonctions principales	Chauffage d'appoint, régulation thermostatique, sécurité par cellule photoélectrique
Sécurité	Thermostat de refroidissement, cellule photoélectrique, vanne électromagnétique
Entretien	Nettoyage régulier du filtre à fioul et de la grille d'aspiration
Pièces détachées	Liste complète des pièces disponibles (voir nomenclature)
Réparabilité	Pièces détachées disponibles, maintenance possible
Accessoires inclus	Roues pour mobilité, adaptateur de tuyau
Particularités	Fonctionnement au fioul, idéal pour complément de chauffage
Type de brûleur	Brûleur à fioul avec gicleur
Composants clés	Pompe, ventilateur, électrode, transformateur
Usage recommandé	Intérieur, pièces de vie ou ateliers

FOIRE AUX QUESTIONS - GF 25 M S.PLUS

Quel type de combustible utiliser avec le chauffage GF 25 M ?

Utilisez du fioul domestique (fuel oil) standard. Ne pas utiliser de gaz ou autre combustible.

Comment nettoyer le filtre à fioul ?

Débranchez l'appareil, retirez le filtre (réf. 223 4800) et nettoyez-le avec un solvant non inflammable ou remplacez-le si nécessaire.

Que faire si le chauffage ne s'allume pas ?

Vérifiez l'alimentation électrique, le niveau de fioul, et l'état de la cellule photoélectrique. Consultez la notice pour les pannes courantes.

Comment allumer l'appareil en toute sécurité ?

Assurez-vous que le réservoir contient du fioul, branchez l'appareil et mettez l'interrupteur en position marche. La sécurité intégrée gère l'allumage automatique.

Quelle est la puissance de chauffage du GF 25 M ?

La puissance n'est pas précisée dans la notice, mais pour un modèle de cette catégorie, elle est généralement comprise entre 2 et 3 kW.

Y a-t-il une garantie sur cet appareil ?

La garantie standard est de 2 ans pour les défauts de fabrication. Conservez la facture d'achat.

Peut-on utiliser ce chauffage en intérieur ?

Oui, il est conçu pour un usage en intérieur dans des pièces bien ventilées. Ne pas utiliser dans des espaces sans aération.

Comment remplacer une pièce défectueuse ?

Identifiez la pièce via la nomenclature (ex: pompe réf. 223 5243) et commandez-la auprès d'un revendeur agréé. Débranchez l'appareil avant toute intervention.

Où trouver les pièces détachées pour le GF 25 M ?

Les pièces sont disponibles chez les distributeurs S.PLUS ou sur les sites de pièces détachées spécialisés. Utilisez les références de la nomenclature.

Comment entretenir la cellule photoélectrique ?

Nettoyez délicatement la cellule photoélectrique (réf. 223 4840) avec un chiffon sec pour enlever la poussière ou la suie. Ne pas utiliser de liquide.

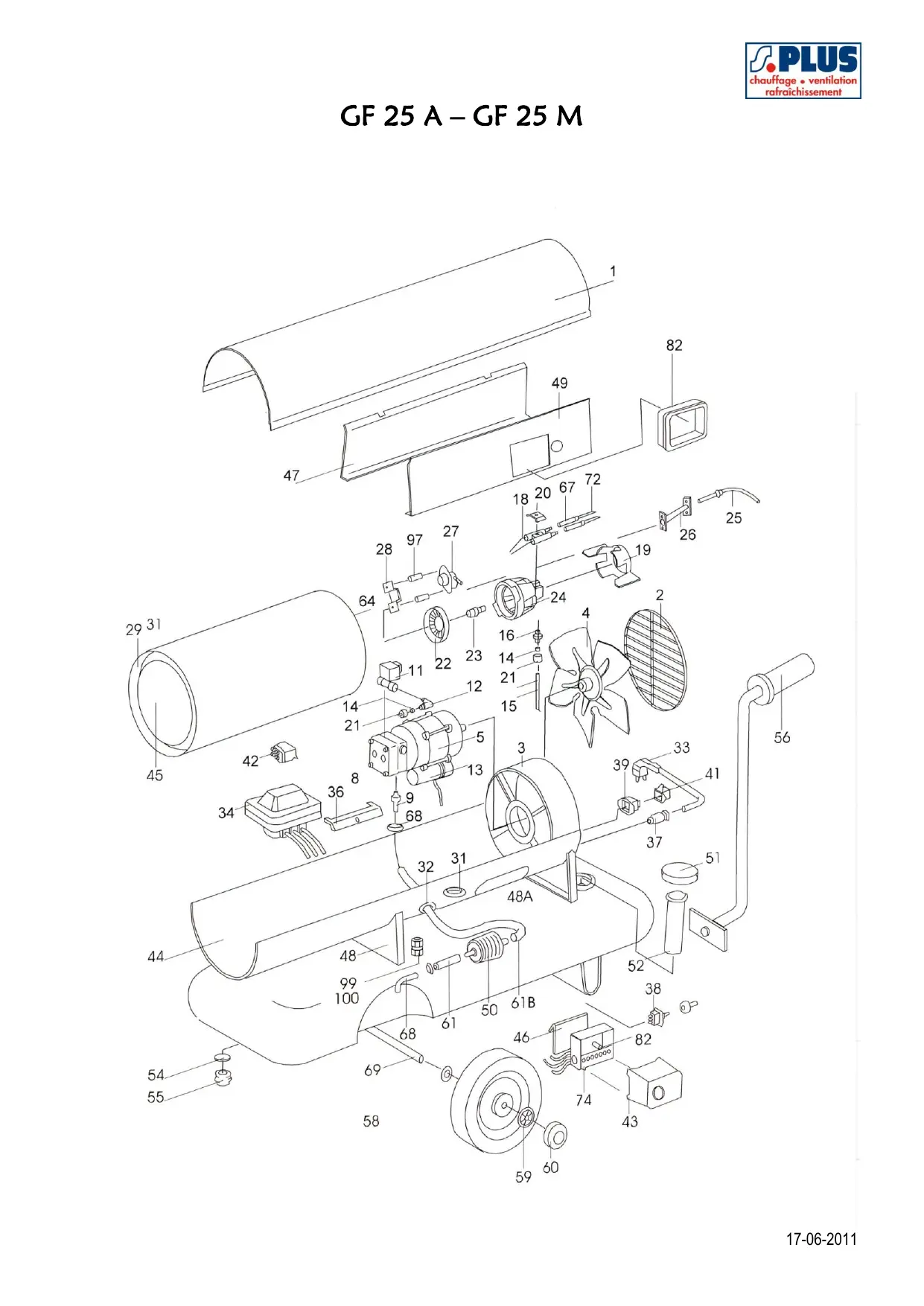

MODE D'EMPLOI GF 25 M S.PLUS

N°	Nomenclature	GF 25 A	GF 25 M
1	Capot supérieur	223 5700	223 5700
2	Grille à aspiration	223 5105	223 5105
3	Logement du ventilateur	223 5680	223 5680
4	Ventilateur - Hélice	223 5100	223 5100
5	Moteur	223 5170	223 5170
6	Ecrou	-	-
7	Accouplement	223 5241	223 5241
8	Pompe	223 5243	223 5243
9	Adaptateur de tuyau	-	-
10	Raccord	-	-
11	Vanne électro-magnét. Bobine	223 5470	223 5470
12	Raccord	-	-
13	Condensateur	-	-
14	Bicône	-	-
15	Tube	-	-
16	Accouplement	-	-
18	Electrode	223 4850	223 4850
19	Prise d'air	-	-
20	Fixation électrode	-	-
21	Ecrou de raccord	-	-
22	Volet de giclaur	223 5350	223 5350
23	Giclaur	223 4871	223 4871
24	Tête de brûleur	223 4914	223 4914
25	Cellule photoélectrique	223 4840	223 4840
26	Support cellule photoélectrique	223 4841	223 4841
27	Thermostat refroidissement	223 5380	223 5380
28	Support de thermostat	-	-
30	Virole de refroidissement	-	-
31	Protection grande	-	-
32	Protection petite	-	-
33	Câble avec prise	-	-
34	Transformateur	223 5390	223 5390
35	Tube du brûleur	-	-
36	Support pour transfo.	-	-
37	Guide pour câble	-	-
38	Interrupteur	223 5410	223 5410
39	Cheville de connexion	-	-

N°	Nomenclature	GF 25 A	GF 25 M
41	Couvercle	-	-
42	Relais auxiliaire	223 5430	-
43	Relais du brûleur	223 5490	-
44	Virole inférieure	-	-
46	Support pour relais	-	-
47	Plaque latérale droite	-	-
48	Support vertical	-	-
49	Plaque latérale gauche	-	-
50	Filtre du fioul	223 4800	223 4800
51	Bouchon	223 5540	223 5540
52	Filtre réservoir	223 5300	223 5300
53	Réserveur	-	-
54	Joint	-	-
55	Vidange	223 5540	223 5540
56	Barre à pousser	-	-
58	Roue	-	-
59	Anneau de fixation	-	-
60	Clips	-	-
61	Tube de fioul	-	-
64	Chambre de combustion	223 5704	223 5704
66	Cône supérieur	-	-
67	Tuyau	-	-
68	Joint de tuyau	-	-
69	Support de roue	-	-
74	Socle satronic	-	-
82	Protection coffret	-	-
97	Entretoise thermostat refroid.	223 5381	223 5381
