REM 100 - Variateur de vitesse électrique S.PLUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Variateur de vitesse électrique pour moteur monophasé
Marque	S.PLUS
Modèle	REM 100
Alimentation	220-240 V ~ 50 Hz
Intensité maximale	1 A
Type de fusible	Céramique rapide
Utilisation	Pilotage de moteurs monophasés supportant la variation électronique de tension
Installation	Murale, avec boîtier, fixation par vis et raccordement électrique
Réglage	Tension minimum de sortie réglable via vis (8)
Sécurité	Déconnecter l'alimentation avant toute intervention
Entretien	Changement de fusible (fusible de rechange fourni)
Normes	ISO 9001

FOIRE AUX QUESTIONS - REM 100 S.PLUS

Comment installer le variateur REM 100 ?

Avant l'installation, assurez-vous que l'alimentation est déconnectée. Retirez le bouton de réglage, l'écrou et la face avant. Fixez le boîtier au mur à l'aide de vis appropriées. Passez les câbles par les passe-câbles et raccordez-les selon le schéma de la figure 2. Remontez le variateur dans le boîtier. Ne pas oublier de régler la tension minimum avant de remonter la face avant.

Comment régler la tension minimum de sortie ?

Après installation, placez le bouton de réglage sur l'axe et tournez-le dans le sens des aiguilles d'une montre jusqu'à la position minimum. Agissez sur la vis (8) pour ajuster la vitesse minimum du ventilateur. Assurez-vous que le ventilateur ne s'arrête pas et qu'il puisse démarrer avec cette tension. Ce réglage est crucial pour éviter la surchauffe du moteur.

Comment changer le fusible ?

Retirez le bouton de réglage (1) en le tirant ou avec un tournevis, dévissez l'écrou (2) et retirez la face avant (3). Extrayez le support fusibles (9) et remplacez le fusible usagé par le fusible de rechange fourni. Remontez le support. Utilisez uniquement un fusible en céramique du type rapide.

Quels types de moteurs peut-on piloter avec le REM 100 ?

Le REM 100 est conçu pour piloter des moteurs monophasés supportant la variation électronique de tension. Il ne convient pas aux moteurs triphasés ou à d'autres types.

Quelles sont les caractéristiques électriques du REM 100 ?

Tension d'alimentation : 220-240 V ~ 50 Hz. Intensité maximale : 1 A. Fusible : céramique rapide.

Que faire si le ventilateur ne démarre pas ?

Vérifiez d'abord le réglage de la tension minimum. Si celle-ci est trop basse, le ventilateur peut ne pas démarrer. Ajustez la vis (8) pour augmenter légèrement la tension. Assurez-vous également que le moteur est compatible et que les connexions sont correctes.

Le variateur est-il livré avec un fusible de rechange ?

Oui, chaque variateur REM 100 est livré avec un fusible de rechange (céramique rapide) pour faciliter le remplacement.

Quelles sont les normes de fabrication respectées ?

Les variateurs REM 100 sont fabriqués selon les normes ISO 9001, garantissant un contrôle qualité rigoureux et des composants vérifiés.

Comment identifier le bon modèle de variateur ?

Vérifiez que le type inscrit sur l'appareil correspond à REM 100 et que les caractéristiques (tension, fréquence, intensité) sont compatibles avec votre installation.

Que vérifier à la réception du variateur ?

Vérifiez que le type est conforme à la commande et que les caractéristiques de la plaque signalétique (tension, fréquence, intensité max) sont compatibles avec votre réseau. Contrôlez également l'absence de dommages.

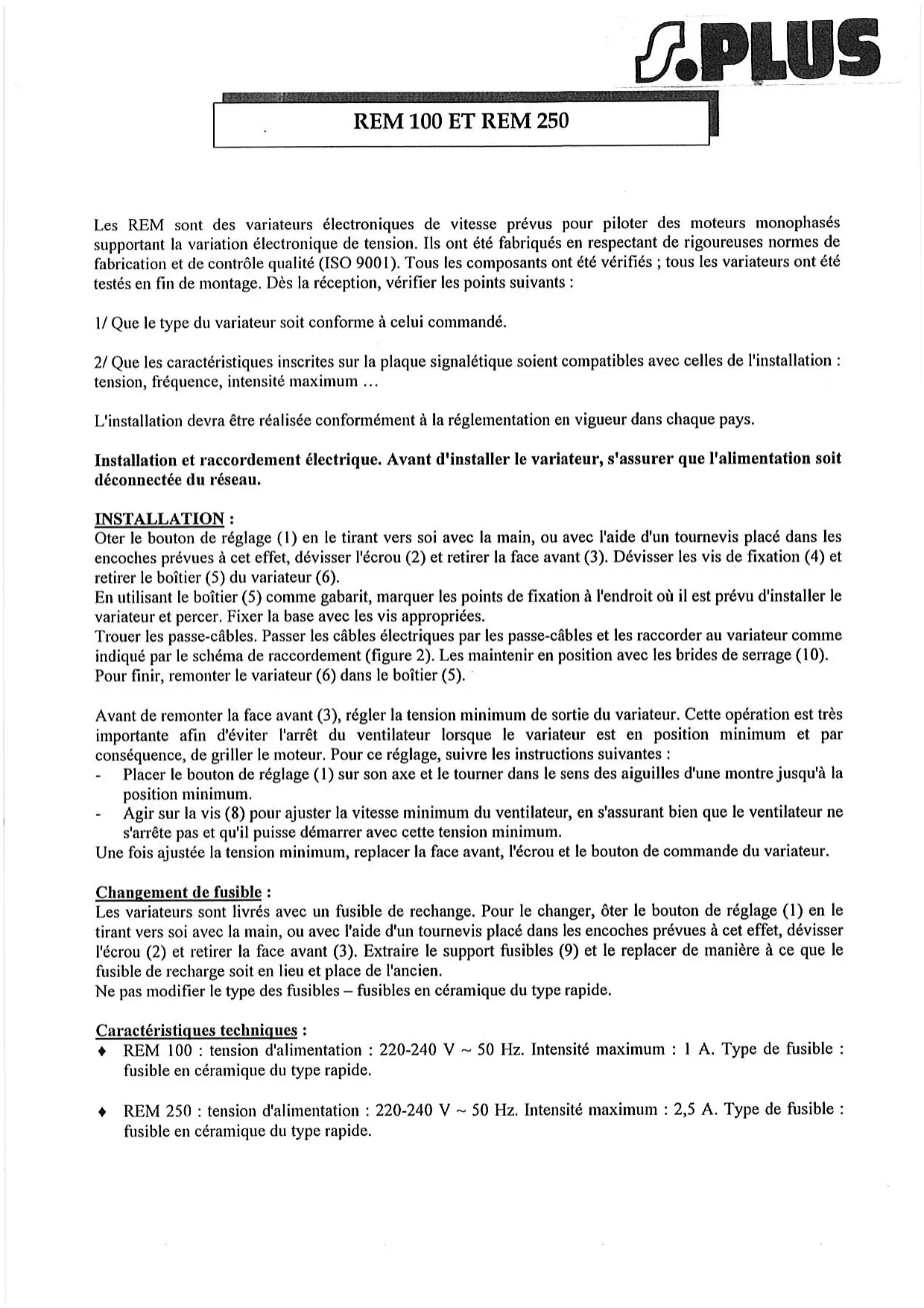

MODE D'EMPLOI REM 100 S.PLUS

Les REM sont des variateurs électroniques de vitesse prévus pour piloter des moteurs monophasés supportant la variation électronique de tension. Ils ont été fabriqués en respectant de rigoureuses normes de fabrication et de contrôle qualité (ISO 9001). Tous les composants ont été vérifiés ; tous les variateurs ont été testés en fin de montage. Dans la réception, vérifier les points suivants :

1/ Que le type du variateur soit conforme à celui commandé.

2/ Que les caractéristiques inscrites sur la plaque signalétique soient compatibles avec celles de l'installation : tension, fréquence, intensité maximum...

L'installation devra être réalisée conformément à la réglementation en vigueur dans chaque pays.

Installation et raccordement électrique. Avant d'installer le variateur, s'assurer que l'alimentation soit déconnectée du réseau.

Installation :

Oter le bouton de réglage (1) en le tirant vers soi avec la main, ou avec l'aide d'un tournevis placé dans les encoches prévues à cet effet, dévisser l'écrou (2) et retirer la face avant (3). Dévisser les vis de fixation (4) et retirer le boitier (5) du variateur (6).

En utilisant le boîtier (5) comme gabarit, marquer les points de fixation à l'endroit où il est prévu d'installer le variateur et pincer. Fixer la base avec les vis appropriées.

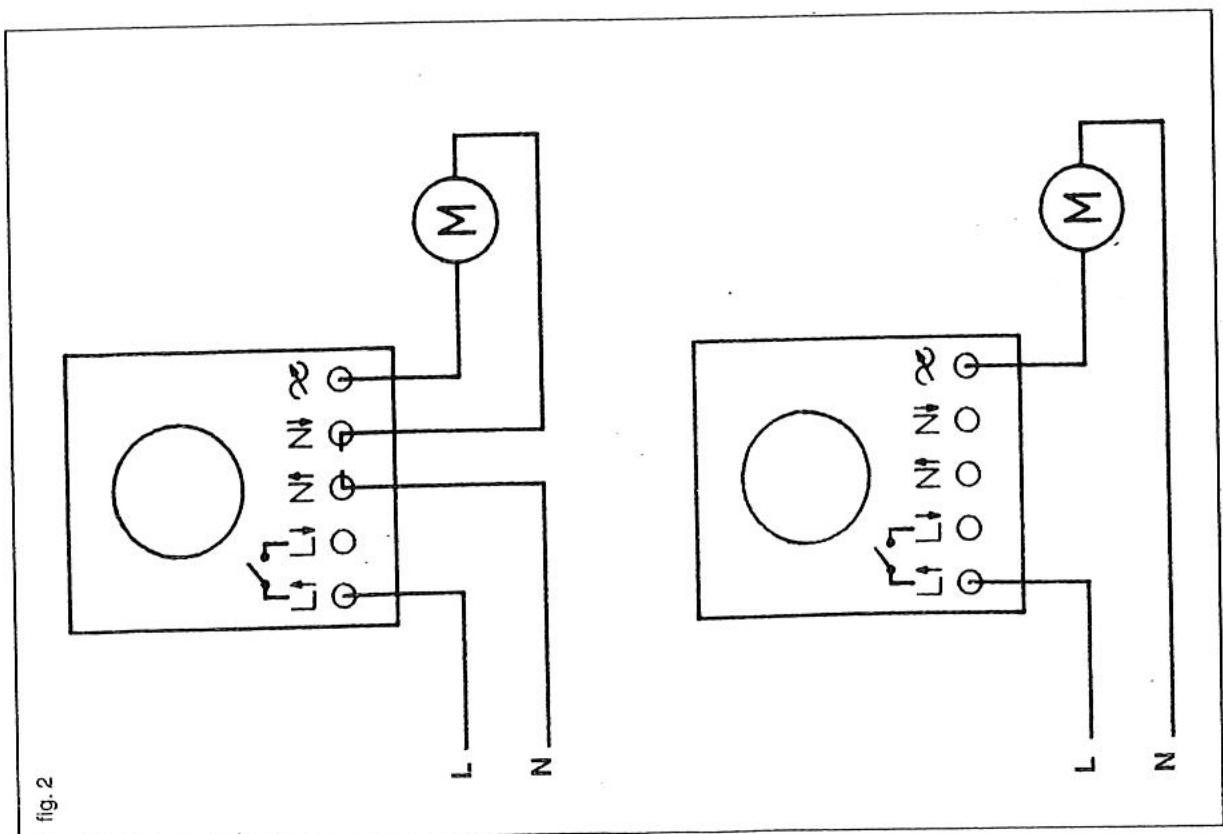

Trouer les passacables. Passer les câbles électriques par les passacables et les raccorder au variateur comme indiqué par le schéma de raccordement (figure 2). Les maintenir en position avec les brides de serrage (10). Pour finir, remonter le variateur (6) dans le boîtier (5).

Avant de remonter la face avant (3), régler la tension minimum de sortie du variateur. Cette opération est très importante afin d'éviter l'arrêt du ventilateur lorsque le variateur est en position minimum et par conséquence, de griller le moteur. Pour ce réglage, suivre les instructions suivantes :

• Placer le bouton de réglage (1) sur son axe et le tourner dans le sens des aiguilles d'une montre jusqu'à la position minimum.
• Agir sur la vis (8) pour ajuster la vitesse minimum du ventilateur, en s'assurant bien que le ventilateur ne s'arrête pas et qu'il puisse demarrer avec cette tension minimum.

Une fois ajustée la tension minimum, replacer la face avant, l'écrou et le bouton de commande du variateur.

Changement de fusible :

Les variateurs sont livrés avec un fusible de rechange. Pour le changer, ôter le bouton de réglage (1) en le tirant vers soi avec la main, ou avec l'aide d'un tournevis placé dans les encoches prévues à cet effet, dévisser l'écrou (2) et retirer la face avant (3). Extraire le support fusibles (9) et le replacer de manière à ce que le fusible de rechange soit en lieu et place de l'ancien.

Ne pas modifier le type des fusibles - fusibles en céramique du type rapide.

Caractéristiques techniques :

REM 100 : tension d'alimentation : 220-240 V ~ 50 Hz. Intensité maximale : 1 A. Type de fusible : fusible en céramique du type rapide.

REM 250: tension d'alimentation: 220 - 240 V ~ 50 Hz. Intensité maximum: 2,5 A. Type de fusible: fusible en céramique du type rapide.
