Type de produit	Radiateur électrique radiant
Marque	S.PLUS
Modèle	REL 1000
Puissance	1000 W
Alimentation	230 V ~ 50 Hz
Intensité	4,34 A
Dimensions (L1 x l x H)	545 x 100 x 95 mm
Longueur de la barre de suspension (L2)	500 mm
Diamètre de la barre	ø 18 mm
Poids	1,3 kg
Type de résistance	Blindée INOX AISI 304
Réflecteur	Aluminium poli
Grille de protection	Oui
Montage	Suspension par chaîne ou câble au plafond, ou fixation murale via barre de suspension
Hauteur de montage recommandée	2,0 à 2,5 m
Distance minimale aux combustibles	1 m
Raccordement électrique	Brancher neutre et phase sur les bornes de la résistance, terre sur vis de terre
Entretien	Débrancher avant toute opération. Nettoyer et souffler régulièrement la grille, le réflecteur et la résistance. Resserrer les connexions électriques. Ne jamais nettoyer avec de l'eau.
Utilisation	Chauffage par rayonnement pour locaux industriels ou commerciaux
Pièces remplaçables	Résistance et grille de protection

FOIRE AUX QUESTIONS - REL 1000 S.PLUS

Quelle est la puissance du radiateur REL 1000 ?

Le radiateur REL 1000 a une puissance de 1000 W sous 230 V.

Comment installer le radiateur REL 1000 ?

Il peut être suspendu par chaîne ou câble au plafond, ou fixé au mur à l'aide de la barre de suspension fournie (diamètre 18 mm). Respectez la hauteur de montage recommandée et la distance minimale de 1 m aux matériaux combustibles.

Quelle est la hauteur de montage recommandée pour le REL 1000 ?

Pour le modèle REL 1000, la hauteur de montage recommandée est d'environ 2,0 à 2,5 m du sol. Cette hauteur peut varier selon l'environnement.

Quel type de résistance est utilisé ?

Le radiateur est équipé d'une résistance blindée en INOX AISI 304, ce qui garantit robustesse et longue durée de vie.

Comment entretenir le radiateur REL 1000 ?

Avant tout entretien, débranchez l'appareil. Nettoyez régulièrement la grille, le réflecteur et la résistance à l'air comprimé ou en soufflant. Resserrez les connexions électriques. Ne jamais utiliser d'eau pour le nettoyage.

Quelle est la consommation électrique du REL 1000 ?

La consommation est de 1000 W en fonctionnement nominal, avec une intensité de 4,34 A sous 230 V.

Puis-je utiliser le radiateur dans une salle de bain ?

Ce radiateur est conçu pour un usage professionnel ou industriel. Il n'est pas spécifiquement adapté aux pièces humides comme les salles de bain. Vérifiez les normes de sécurité en vigueur.

Quelle est la distance de sécurité par rapport aux matériaux combustibles ?

La distance minimale entre la face du radiateur et tout matériau combustible (câbles électriques, bois, etc.) doit être d'au moins 1 m.

Le radiateur est-il livré avec un câble d'alimentation ?

La notice ne mentionne pas de câble fourni. Le raccordement électrique doit être effectué par un professionnel sur les bornes de la résistance et la vis de terre.

Quelles sont les dimensions exactes du REL 1000 ?

Les dimensions sont : longueur 545 mm, largeur 100 mm, hauteur 95 mm. La barre de suspension a une longueur de 500 mm et un diamètre de 18 mm. Poids : 1,3 kg.

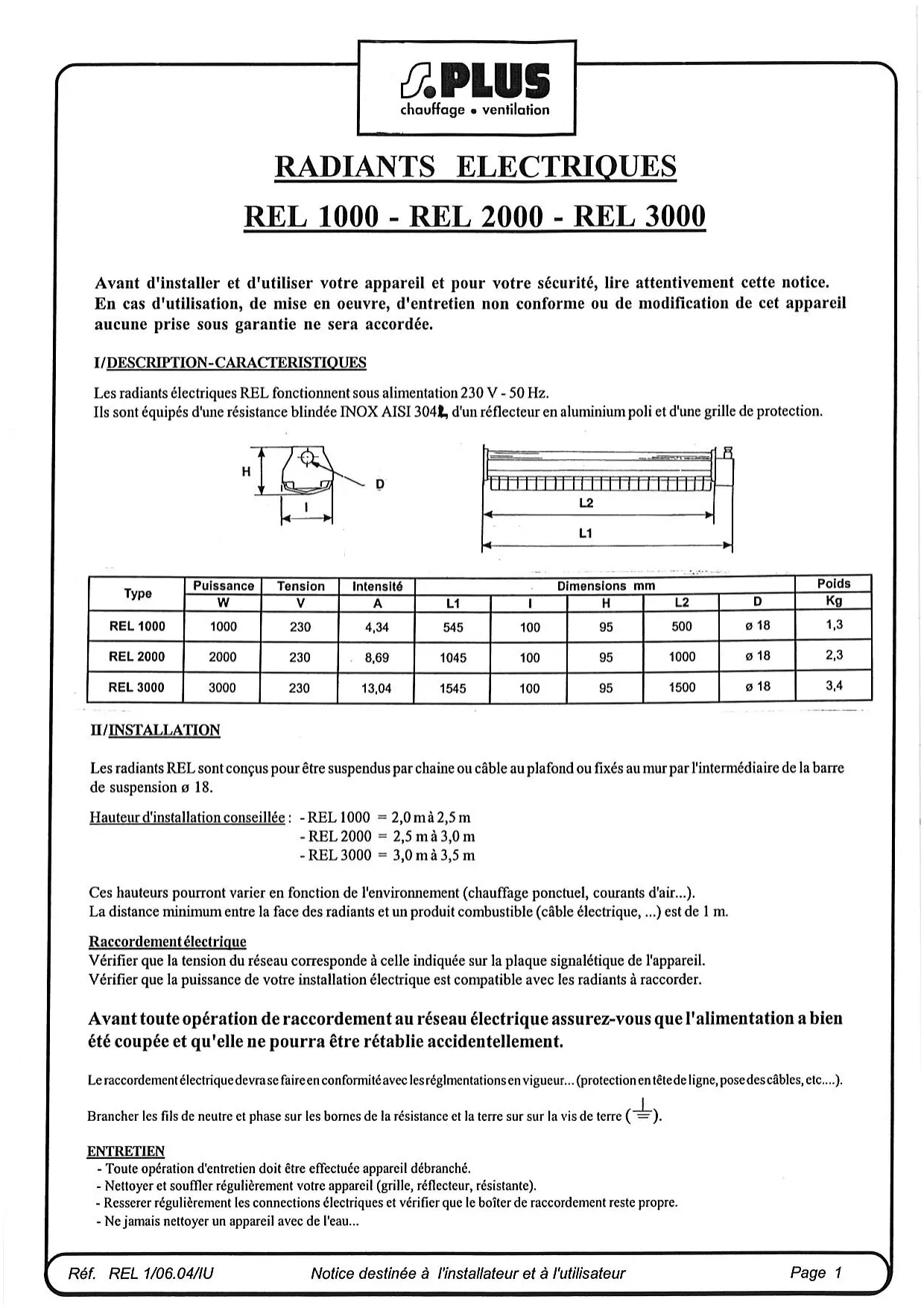

MODE D'EMPLOI REL 1000 S.PLUS

Avant d'installer et d'utiliser votre appareil et pour votre sécurité, lire attentivement cette notice. En cas d'utilisation, de mise en œuvre, d'entretien non conforme ou de modification de cet appareil aucune prise sous garantie ne sera accordée.

I/description-caracteristques

Les radiants électriques REL fonctionnent sous alimentation 230 V - 50 Hz. Ils sont équipés d'une résistance blindée INOX AISI 304, d'un réflecteur en aluminium poli et d'une grille de protection.

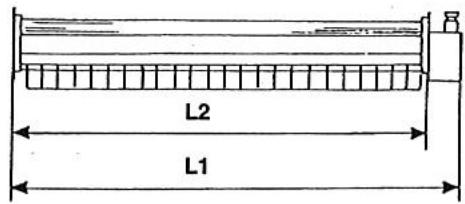

Type	Puissance	Tension	Intensité	Dimensions mm					Poids
	W	V	A	L1	I	H	L2	D	Kg
REL 1000	1000	230	4,34	545	100	95	500	ø 18	1,3
REL 2000	2000	230	8,69	1045	100	95	1000	ø 18	2,3
REL 3000	3000	230	13,04	1545	100	95	1500	ø 18	3,4

Les radiants REL sont conçus pour être suspendus par chaîne ou câble au plafond ou fixés au mur par l'intermédiaire de la barre de suspension 18.

-REL2000 = 2,5m a3,0m -REL3000 = 3,0m a 3,5m

Ces hauteurs pourront varier en fonction de l'environnement (chauffage ponctuel, courants d'air...).

La distance minimale entre la face des radiants et un produit combustible (câble électrique,...) est de 1 m.

Raccordement électrique

Vérifier que la tension du réseau corresponde à celle indiquée sur la plaque signalétique de l'appareil.

Vérifier que la puissance de votre installation électrique est compatible avec les radiants à raccorder.

Avant toute opération de raccordement au réseau électrique assurez-vous que l'alimentation a bien été coupée et qu'elle ne pourra être rétablie accidentellement.

Le raccordement électrique devra se faire en conformité avec les réglementations en vigueur... (protection en tête de ligne, pose des cables, etc....)

Brancher les fils de neutre et phase sur les bornes de la résistance et la terre sur la vis de terre (1=)

Entretien

• Toute opération d'entretien doit être effectuée appareil débranché.
• Nettoyer et souffler régulièrement votre appareil (grille, réflecteur, résistance).
• Resserer régulièrement les connections électriques et vérifier que le boîtier de raccordement reste propre.
• Ne jamais nettoyer un appareil avec de l'eau...
