Type de produit	Radiateur électrique halogène
Marque	S.PLUS
Modèle	REH 2000
Dimensions (L x H x P)	44 x 15 x 8,2 cm
Poids	2 kg
Tension d'alimentation	230 V + Terre
Puissance	2000 W
Indice de protection	IP20
Classe électrique	Classe I
Intensité nominale	8,33 A
Type de lampe	Halogène
Durée de vie de la lampe	Environ 7000 heures
Utilisation	Intérieur et extérieur (à l'abri de la pluie)
Installation	Murale ou suspendue
Distance de sécurité	2 m minimum des matériaux inflammables
Matériau du corps	Tôle peinte cuite au four
Réflecteur	Aluminium poli
Raccordement électrique	Câble 3 conducteurs (phase, neutre, terre)
Entretien courant	Nettoyer le verre et le réflecteur une fois par an
Pièces détachées	Lampe halogène d'origine disponible
Contenu du carton	Appareil, support mural/plafond, visserie

FOIRE AUX QUESTIONS - REH 2000 S.PLUS

Comment installer le radiateur REH 2000 ?

Fixez le support au mur ou au plafond avec des chevilles adaptées. Accrochez le radiateur en veillant à ce que la lampe soit horizontale (tolérance ±4°). Raccordez un câble 3 conducteurs en respectant la phase, le neutre et la terre. Faites appel à un professionnel qualifié pour le raccordement.

Quelle est la distance de sécurité à respecter ?

La face émettrice du radiateur doit être à au moins 2 mètres de tout matériau inflammable (rideaux, meubles, etc.). Ne jamais obstruer l'appareil.

Comment remplacer la lampe halogène ?

Débranchez l'appareil. Ouvrez le capot électrique, déconnectez les câbles de la lampe, retirez les protections alu et la grille. Déclipsez la lampe en la prenant par les extrémités. Installez la nouvelle lampe sans toucher le bulbe (nettoyez à l'alcool si contact). Reconnectez les fils et refermez.

Puis-je utiliser ce radiateur dans une salle de bain ?

L'indice de protection est IP20, ce qui signifie qu'il n'est pas protégé contre les projections d'eau. Ne l'utilisez pas dans une pièce humide comme une salle de bain sauf si installé loin des points d'eau et à l'abri des éclaboussures.

Comment nettoyer le radiateur ?

Débranchez l'appareil et attendez qu'il refroidisse. Nettoyez le verre et le réflecteur avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs. Effectuez un nettoyage une fois par an.

Quelle puissance pour quelle surface ?

Le REH 2000 fournit 2000 W, ce qui convient à une surface d'environ 20 m² dans une pièce bien isolée. Adaptez selon l'isolation et l'usage.

Le radiateur peut-il être utilisé en extérieur ?

Oui, à condition qu'il soit à l'abri de la pluie (par exemple sous une terrasse couverte). Il n'est pas étanche à l'eau.

Dois-je faire appel à un électricien pour le raccordement ?

Oui, le raccordement électrique doit être réalisé par un personnel qualifié conformément aux normes en vigueur. L'appareil nécessite une mise à la terre.

Que faire si la lampe ne s'allume pas ?

Vérifiez que l'appareil est branché et que l'interrupteur est allumé. Si le problème persiste, la lampe est peut-être grillée. Remplacez-la par une lampe d'origine en suivant la procédure de remplacement.

Puis-je utiliser ce radiateur avec un thermostat ?

Oui, vous pouvez le piloter via un thermostat ou une horloge, mais il faut prévoir un relais de puissance bipolaire adapté pour supporter l'intensité (8,33 A). Ne branchez pas directement un thermostat domestique.

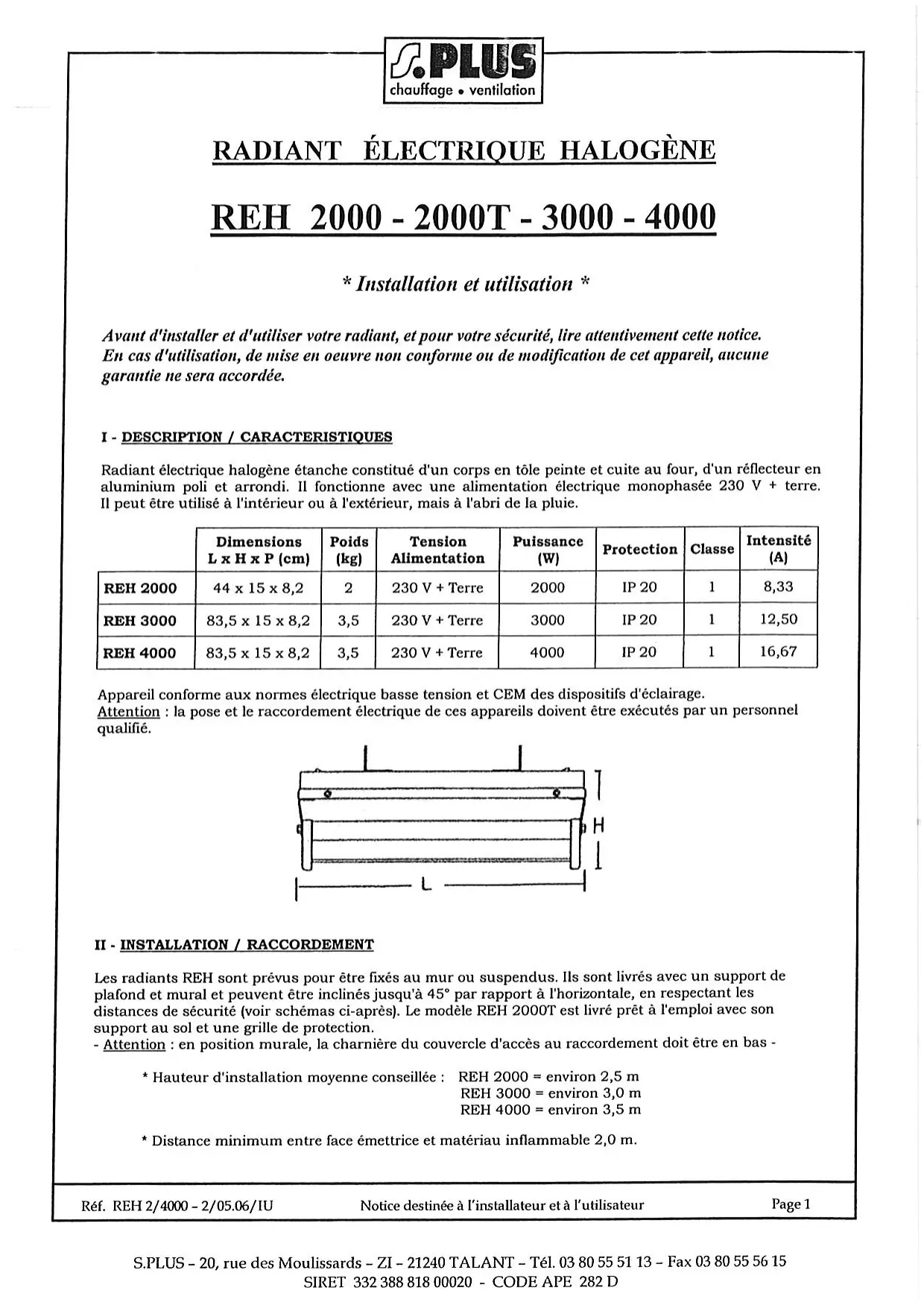

MODE D'EMPLOI REH 2000 S.PLUS

• Installation et utilisation

Avant d'installer et d'utiliser votre radiant, et pour votre sécurité, lire attentivement cette notice. En cas d'utilisation, de mise en œuvre non conforme ou de modification de cet appareil, aucune garantie ne sera accordée.

Radiant électrique halogène étanche constitué d'un corps en tôle peinte et cuite au four, d'un réflecteur en aluminium poli et arrondi. Il fonctionne avec une alimentation électrique monophasée 230V + terre. Il peut être utilisé à l'intérieur ou à l'extérieur, mais à l'abri de la pluie.

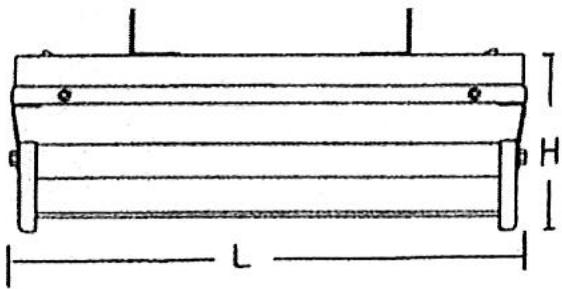

	Dimensions L x H x P (cm)	Poids (kg)	Tension Alimentation	Puisance (W)	Protection	Classe	Intensité (A)
REH 2000	44 x 15 x 8,2	2	230 V + Terre	2000	IP 20	1	8,33
REH 3000	83,5 x 15 x 8,2	3,5	230 V + Terre	3000	IP 20	1	12,50
REH 4000	83,5 x 15 x 8,2	3,5	230 V + Terre	4000	IP 20	1	16,67

Appareil conforme aux normes électriques, tension et CEM des dispositifs d'éclairage. ATTENTION: la pose et le raccordement électrique de ces appareils doivent être exécutés par un personnel qualifié.

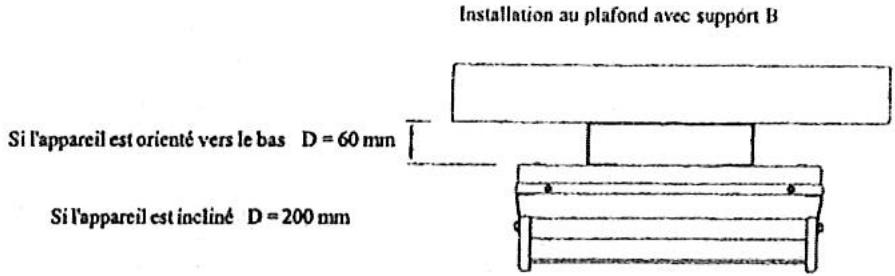

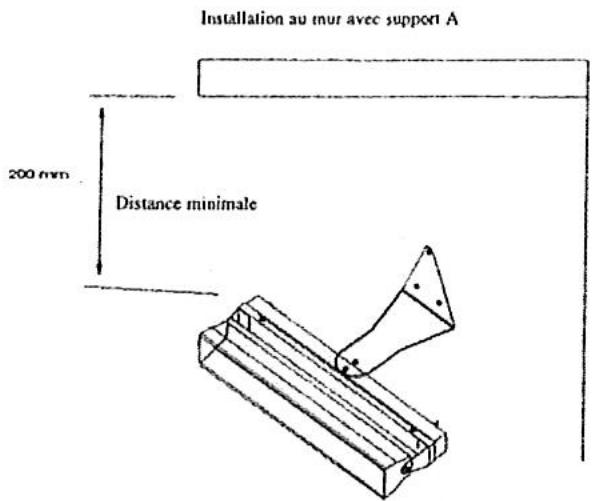

Les radiants REH sont prévus pour être fixés au mur ou suspendus. Ils sont livrés avec un support de plafond et mural et peuvent être inclinés jusqu'à par rapport à l'horizontale, en respectant les distances de sécurité (voir schémas ci-après). Le modèle REH 2000T est livré prêt à l'emploi avec son support au sol et une grille de protection.

• Attention : en position murale, la charnière du couvercle d'accès au raccordement doit être en bas.

REH 4000 = environ 3,5m

• Distance minimum entre face émettrice et matériel inflammable 2,0 m.

Important

• L'appareil doit être installé de telle sorte que la lampe soit horizontale (tolérance maxi ± 4°) afin d'éviter une dépréciation rapide de cette lampe. Ne jamais l'installer verticalement.
• Ne pas installer ce radiant dans une ambiance à risque.
• Ne pas utiliser de prolongateur avec cet appareil.
• Tenir l'appareil hors de portée des enfants.
• Vérifier que le réseau d'alimentation électrique est compatible en tension et en puissance avec les radiants installés.

Raccordement

• Utiliser les dominos de connexion dans le couvercle de l'appareil en raccordant obligatoirement la terre.
• Raccorder l'appareil à l'aide d'un cable 3 conducteurs (phase, neutre, terre) compatible avec l'ambiance, de section adaptée à la puissance totale de l'installation et à la longueur des cables. L'alimentation électrique doit être conforme aux normes et réglementations en vigueur, elle peut être munie d'un interrupteur bipolaire (pouvoir de coupure adapté). Si l'installation est pilotée par un thermostat ou une horloge, prévoir un relais de puissance bipolaire correctement calibré. Afin d'éviter les problèmes de surtension au démarrage et à l'arrêt dommageables pour les appareils, il est recommandé de prévoir des sectionnements marche/arrêt ou thermostatiques par appareil ou groupe d'appareils. Si l'on se raccorde à partir d'une alimentation tri 400 + N, répartir les branchements sur les 3 phases afin de les équilibrer ; brancher chaque appareil ou groupe d'appareils entre une phase et le neutre.

Attention : Toute intervention, contrôle, remplacement de lampe, etc... doit se faire appareil débranché.

Chaque année, vérifiez votre appareil et nettoyez si nécessaire le verre et le réflecteur. Ne pas toucher la lampe avec les doigts.

Si l'on touche par inadvertance la lampe, la nettoyer immédiatement avec un chiffon imbibé d'alcool, faute de quoi, la lampe sera irrémédiablement déteriorée.

• AUCUNE GARANTIE NE POURRA ETRE ACCORDEE -

Reemplacement de la LAMPE

Les lampes spéciales équipant les radiants REH sont prévues pour fonctionner environ 7000 heures pour une utilisation normale et une installation correcte. Ne remonter que des lampes "d'origine".

Les lampes de remplacement sont fournies avec leurs câbles à chaque extrémité. Pour démonter une lampe il faut, après avoir débranché l'appareil :

Ouvrir le capot compartiment électrique - Déconnecter les 2 cables électriques de la lampe - Enlever les protections alu et la grille de protection (REH 2000 T) à l'avant du radiant - Déclipser la lampe avec ses fils en la prenant à chaque extrémité - Prendre une nouvelle lampe par les extrémités sans mettre les doigts sur le bulbe sous peine de déterioration, introduire les 2 fils dans leur passage et clipser la lampe sur ses supports - Rebrancher les fils et fermer le capot électrique - Remonter protection alu et grille.

Montage du support REH 2000T

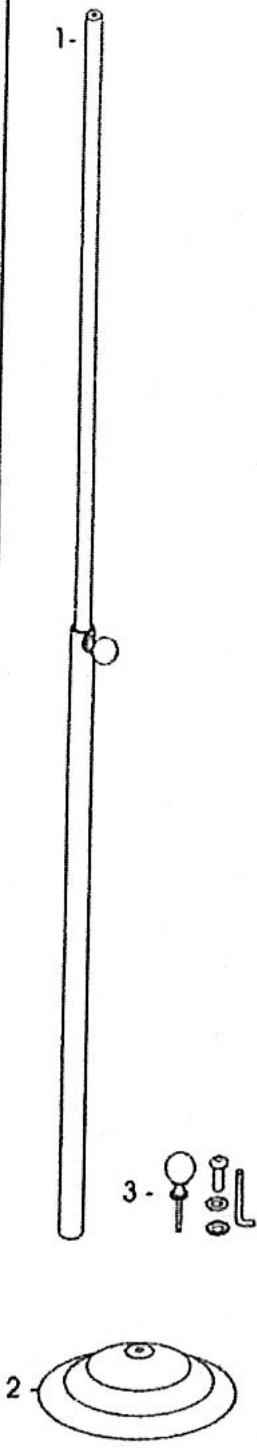

COMPOSANTS DU SUPPORT:

1-TIGE REGLABLE 2- BASE RONDE 3-VISSERIE ET RONDELLES

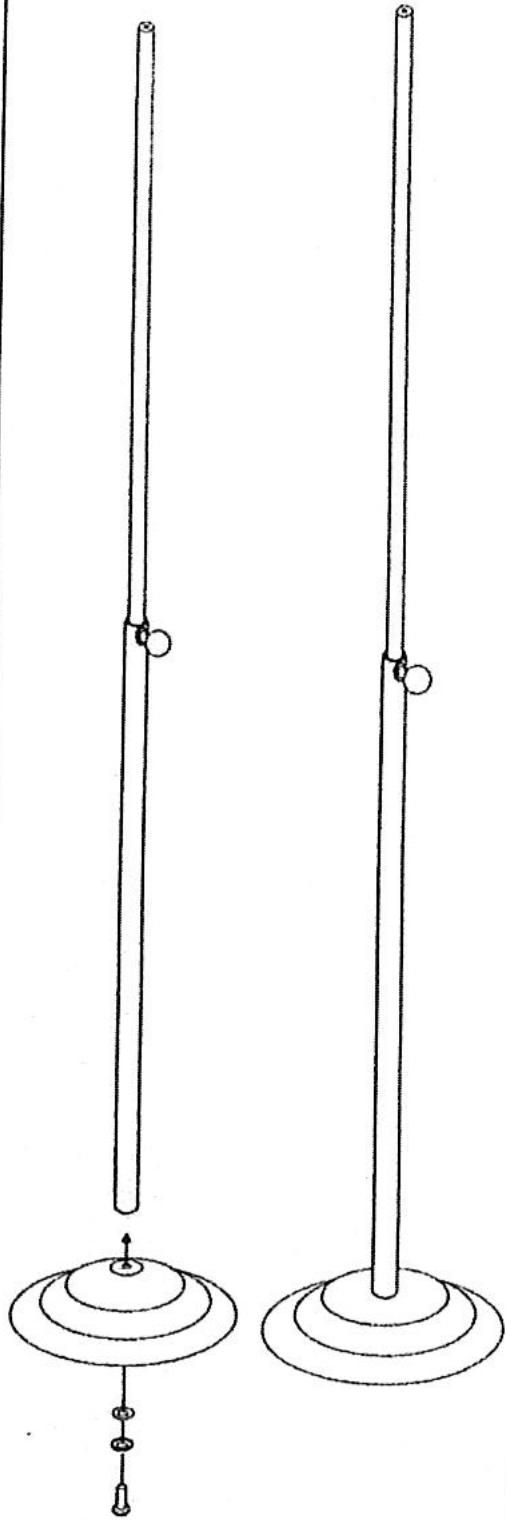

A-VISSER LA BASE RONDE A LA TIGREGLABLE AU MOYEN DU BOULON ETDES DEUX RONDELLES

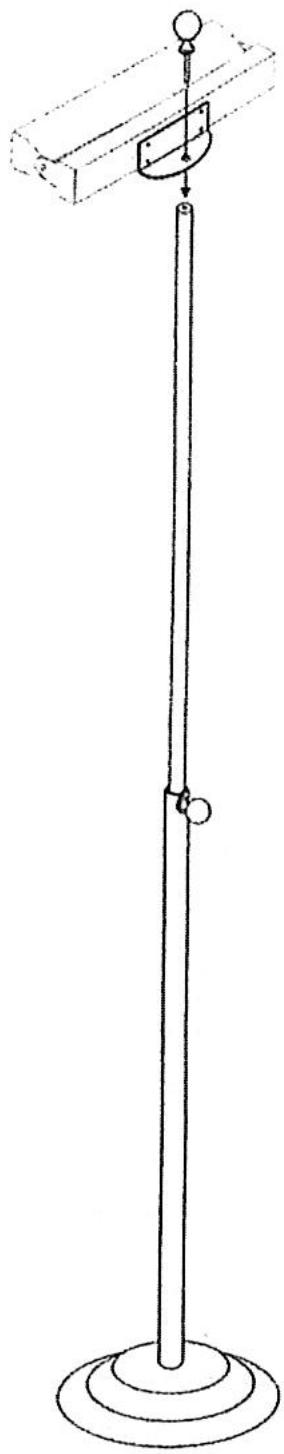

B-VISSER LE SUPPORT POSTERIEUR DE L'APPAREIL A LA TIGE REGLABLE AVEC LE POMMEAU FILETE.
