Type de produit	Radiateur électrique halogène étanche
Marque	S.PLUS
Modèle	REH 4000

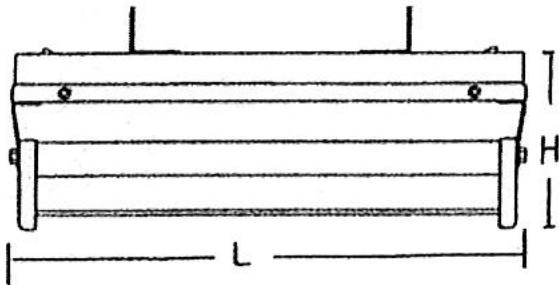

Dimensions (L x H x P)	83,5 x 15 x 8,2 cm
Poids	3,5 kg
Alimentation	230 V + Terre, monophasé
Puissance	4000 W
Indice de protection	IP20
Classe électrique	Classe I
Intensité nominale	16,67 A
Type de lampe	Lampe halogène spéciale (durée de vie 7000 h)
Utilisation	Intérieur et extérieur à l'abri de la pluie
Fixation	Murale ou suspendue (support fourni)
Inclinaison	Inclinable jusqu'à l'horizontale (max ±4°)
Distance de sécurité	2,0 m minimum des matériaux inflammables
Position de la lampe	Doit être horizontale (tolérance ±4°)
Raccordement	Câble 3 conducteurs (phase, neutre, terre)
Entretien	Nettoyer verre et réflecteur annuellement ; ne pas toucher la lampe avec les doigts
Remplacement de la lampe	Débrancher, ouvrir capot, déconnecter les fils, déclipser et clipser la nouvelle lampe
Garantie	Aucune garantie en cas d'utilisation non conforme

FOIRE AUX QUESTIONS - REH 4000 S.PLUS

Comment installer le radiateur REH 4000 ?

Le radiateur doit être fixé au mur ou suspendu à l'aide du support fourni. Assurez-vous que la lampe soit horizontale (tolérance ±4°) et respectez une distance minimale de 2 mètres des matériaux inflammables. Le raccordement électrique doit être effectué par un personnel qualifié.

Quelle est la puissance du REH 4000 ?

La puissance est de 4000 W (16,67 A sous 230 V).

Peut-on l'utiliser à l'extérieur ?

Oui, mais uniquement à l'abri de la pluie. L'indice de protection IP20 ne garantit pas une étanchéité à l'eau.

Quelle distance de sécurité respecter ?

Maintenez une distance d'au moins 2,0 mètres entre la face émettrice et tout matériau inflammable.

Comment remplacer la lampe ?

Débranchez l'appareil, ouvrez le capot du compartiment électrique, déconnectez les câbles, retirez les protections alu et la grille, déclippez la lampe par les extrémités, puis insérez la nouvelle lampe sans toucher le bulbe. Rebranchez et remontez le tout.

Quelle est la durée de vie de la lampe ?

La lampe spéciale halogène est prévue pour fonctionner environ 7000 heures en utilisation normale et installation correcte.

Quel type de câble utiliser pour le raccordement ?

Utilisez un câble 3 conducteurs (phase, neutre, terre) de section adaptée à la puissance totale et à la longueur, conforme aux normes en vigueur.

Que faire si la lampe ne s'allume pas ?

Vérifiez d'abord que l'appareil est bien branché et que le disjoncteur n'a pas sauté. Si le problème persiste, la lampe est peut-être défectueuse : remplacez-la par une lampe d'origine en suivant la procédure de remplacement.

Comment nettoyer le radiateur ?

Débranchez l'appareil. Nettoyez le verre et le réflecteur avec un chiffon doux. Si vous touchez la lampe par inadvertance, nettoyez-la immédiatement avec un chiffon imbibé d'alcool pour éviter sa détérioration.

Peut-on utiliser le radiateur avec un thermostat ?

Oui, mais il faut prévoir un relais de puissance bipolaire correctement calibré pour éviter les surtensions au démarrage et à l'arrêt.

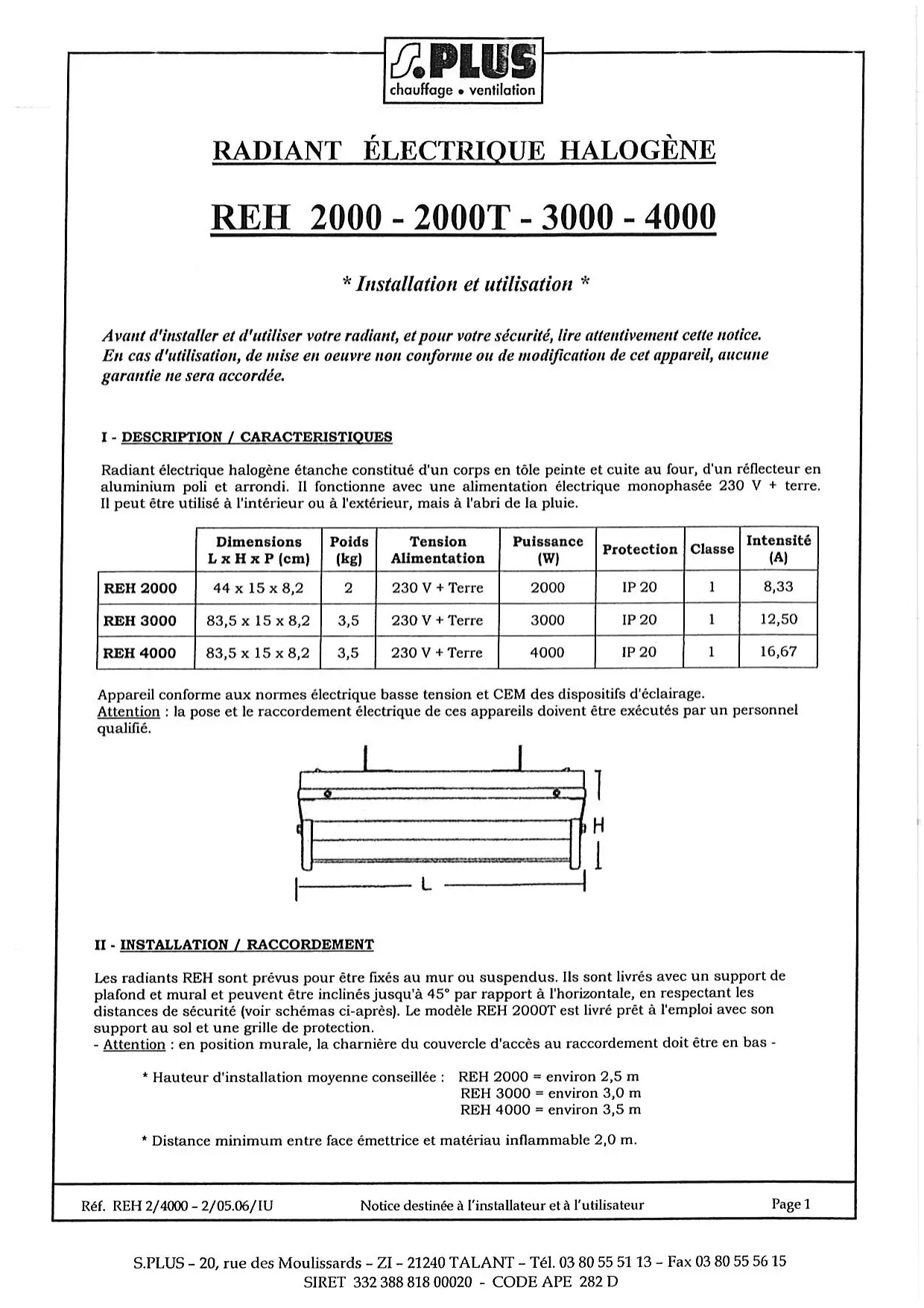

MODE D'EMPLOI REH 4000 S.PLUS

• Installation et utilisation

Avant d'installer et d'utiliser votre radiant, et pour votre sécurité, lire attentivement cette notice. En cas d'utilisation, de mise en œuvre non conforme ou de modification de cet appareil, aucune garantie ne sera accordée.

Radiant électrique halogène étanche constitué d'un corps en tôle peinte et cuite au four, d'un réflecteur en aluminium poli et arrondi. Il fonctionne avec une alimentation électrique monophasée 230V + terre. Il peut être utilisé à l'intérieur ou à l'extérieur, mais à l'abri de la pluie.

	Dimensions L x H x P (cm)	Poids (kg)	Tension Alimentation	Puisance (W)	Protection	Classe	Intensité (A)
REH 2000	44 x 15 x 8,2	2	230 V + Terre	2000	IP 20	1	8,33
REH 3000	83,5 x 15 x 8,2	3,5	230 V + Terre	3000	IP 20	1	12,50
REH 4000	83,5 x 15 x 8,2	3,5	230 V + Terre	4000	IP 20	1	16,67

Appareil conforme aux normes électriques, tension et CEM des dispositifs d'éclairage. ATTENTION: la pose et le raccordement électrique de ces appareils doivent être exécutés par un personnel qualifié.

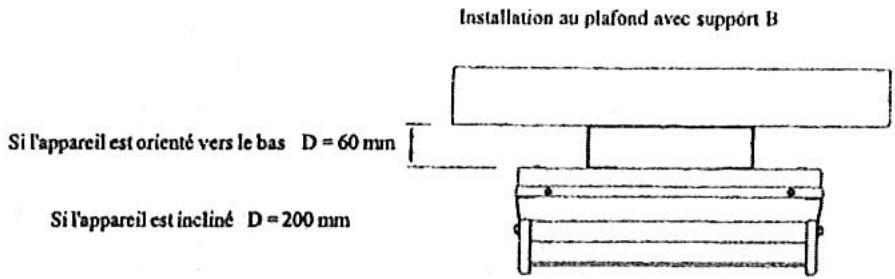

Les radiants REH sont prévus pour être fixés au mur ou suspendus. Ils sont livrés avec un support de plafond et mural et peuvent être inclinés jusqu'à par rapport à l'horizontale, en respectant les distances de sécurité (voir schémas ci-après). Le modèle REH 2000T est livré prêt à l'emploi avec son support au sol et une grille de protection.

• Attention : en position murale, la charnière du couvercle d'accès au raccordement doit être en bas.

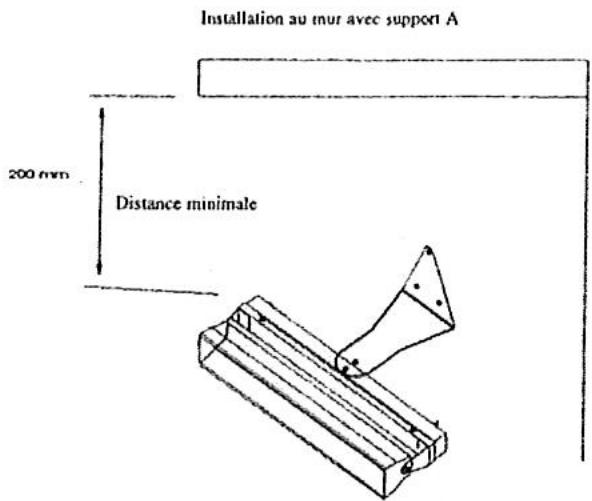

• Distance minimum entre face émettrice et matériel inflammable 2,0 m.

Important

• L'appareil doit être installé de telle sorte que la lampe soit horizontale (tolérance maxi ± 4°) afin d'éviter une déterioration rapide de cette lampe. Ne jamais l'installer verticalement.
• Ne pas installer ce radiant dans une ambiance à risque.
• Ne pas utiliser de prolongateur avec cet appareil.
• Tenir l'appareil hors de portée des enfants.
• Vérifier que le réseau d'alimentation électrique est compatible en tension et en puissance avec les radiants installés.

Raccordement

• Utiliser les dominos de connexion dans le couvercle de l'appareil en raccordant obligatoirement la terre.
• Raccorder l'appareil à l'aide d'un cable 3 conducteurs (phase, neutre, terre) compatible avec l'ambiance, de section adaptée à la puissance totale de l'installation et à la longueur des cables. L'alimentation électrique doit être conforme aux normes et réglementations en vigueur, elle peut être munie d'un interrupteur bipolaire (pouvoir de coupure adapté). Si l'installation est pilotée par un thermostat ou une horloge, prévoir un relais de puissance bipolaire correctement calibré. Afin d'éviter les problèmes de surtension au démarrage et à l'arrêt dommageables pour les appareils, il est recommandé de prévoir des sectionnements marche/arrêt ou thermostatiques par appareil ou groupe d'appareils. Si l'on se raccorde à partir d'une alimentation tri 400 + N, répartir les branchements sur les 3 phases afin de les équilibrer ; brancher chaque appareil ou groupe d'appareils entre une phase et le neutre.

Attention : Toute intervention, contrôle, remplacement de lampe, etc... doit se faire appareil débranché.

Chaque année, vérifiez votre appareil et nettoyez si nécessaire le verre et le réflecteur. Ne pas toucher la lampe avec les doigts.

Si l'on touche par inadvertance la lampe, la nettoyer immédiatement avec un chiffon imbibé d'alcool, faute de quoi, la lampe sera irrémédiablement déteriorée.

• AUCUNE GARANTIE NE POURRA ETRE ACCORDEE -

Reemplacement de la LAMPE

Les lampes spéciales équipant les radiants REH sont prévues pour fonctionner environ 7000 heures pour une utilisation normale et une installation correcte. Ne remarquer que des lampes "d'origine".

Les lampes de remplacement sont fournies avec leurs câbles à chaque extrémité. Pour démonter une lampe il faut, après avoir débranché l'appareil :

Ouvrir le capot compartiment électrique - Déconnecter les 2 cables électriques de la lampe - Enlever les protections alu et la grille de protection (REH 2000 T) à l'avant du radiant - Déclipser la lampe avec ses fils en la prenant à chaque extrémité - Prendre une nouvelle lampe par les extrémités sans mettre les doigts sur le bulbe sous peine de déterioration, introduire les 2 fils dans leur passage et clipser la lampe sur ses supports - Rebrancher les fils et fermer le capot électrique - Remonter protection alu et grille.

Montage du support REH 2000T

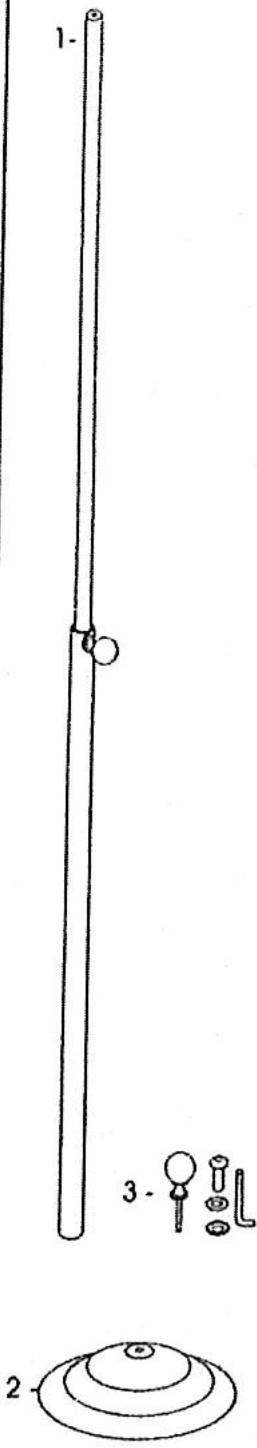

COMPOSANTS DU SUPPORT:

1-TIGE REGLABLE 2- BASE RONDE 3-VISSERIE ET RONDELLES

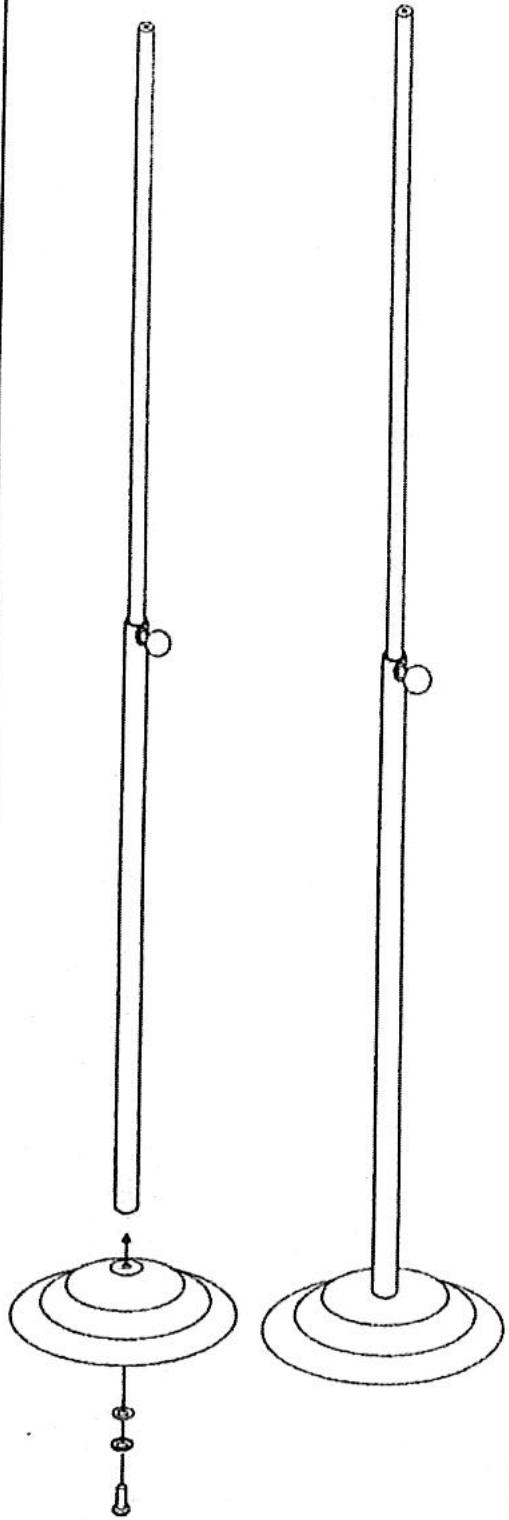

A-VISSER LA BASE RONDE A LA TIGREGLABLE AU MOYEN DU BOULON ETDES DEUX RONDELLES

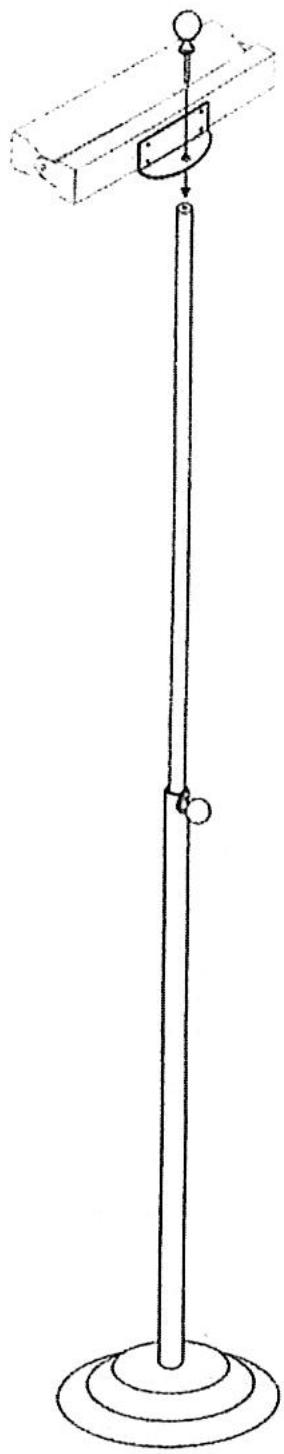

B-VISSER LE SUPPORT POSTERIEUR DE L'APPAREIL A LA TIGE REGLABLE AVEC LE POMMEAU FILETE.
