REH 2000T - Radiateur électrique S.PLUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Radiateur électrique halogène
Modèle	REH 2000T
Marque	S.PLUS
Dimensions (L x H x P)	44 x 15 x 8,2 cm
Poids	2 kg
Alimentation	230 V + Terre, monophasé
Puissance	2000 W
Classe électrique	I
Indice de protection	IP20
Intensité nominale	8,33 A
Type de support fourni	Support au sol avec grille de protection
Utilisation recommandée	Intérieur ou extérieur à l'abri de la pluie
Position de la lampe	Horizontale (tolérance ±4°)
Distance de sécurité (matériaux inflammables)	≥ 2 mètres
Durée de vie de la lampe	Environ 7000 heures
Entretien et nettoyage	Nettoyer le verre et le réflecteur une fois par an ; ne pas toucher la lampe
Remplacement de la lampe	Uniquement lampe d'origine fournie avec câbles
Montage du support	Visser la base ronde à la tige réglable, puis fixer l'appareil
Raccordement électrique	Câble 3 conducteurs (phase, neutre, terre) via dominos
Garantie	Garantie non applicable en cas de modification ou utilisation non conforme

FOIRE AUX QUESTIONS - REH 2000T S.PLUS

Quelle est la puissance du radiateur REH 2000T ?

Le radiateur a une puissance de 2000 W sous une tension de 230 V.

Puis-je utiliser le REH 2000T à l'extérieur ?

Oui, mais uniquement à l'abri de la pluie, car l'indice de protection est IP20.

Comment installer le support au sol ?

Visser la base ronde à la tige réglable avec le boulon et les rondelles, puis fixer le support arrière de l'appareil à la tige avec le pommeau fileté.

Quelle est la distance de sécurité à respecter ?

Maintenir une distance d'au moins 2 mètres entre la face émettrice et tout matériau inflammable.

Comment remplacer la lampe ?

Débrancher l'appareil, ouvrir le capot, déconnecter les câbles, retirer les protections, déclipser la lampe usée, installer la nouvelle lampe en évitant de toucher le bulbe, rebrancher et refermer.

Puis-je utiliser un câble prolongateur ?

Non, l'utilisation d'un prolongateur est déconseillée pour cet appareil.

Que faire si je touche la lampe avec les doigts ?

Nettoyer immédiatement la lampe avec un chiffon imbibé d'alcool pour éviter sa détérioration.

Le radiateur peut-il être installé verticalement ?

Non, la lampe doit être horizontale (tolérance maxi ±4°) pour éviter une détérioration rapide.

Quel type de lampe utiliser pour le remplacement ?

Utiliser uniquement des lampes d'origine fournies avec leurs câbles à chaque extrémité.

Faut-il raccorder la terre ?

Oui, le raccordement à la terre est obligatoire pour la sécurité.

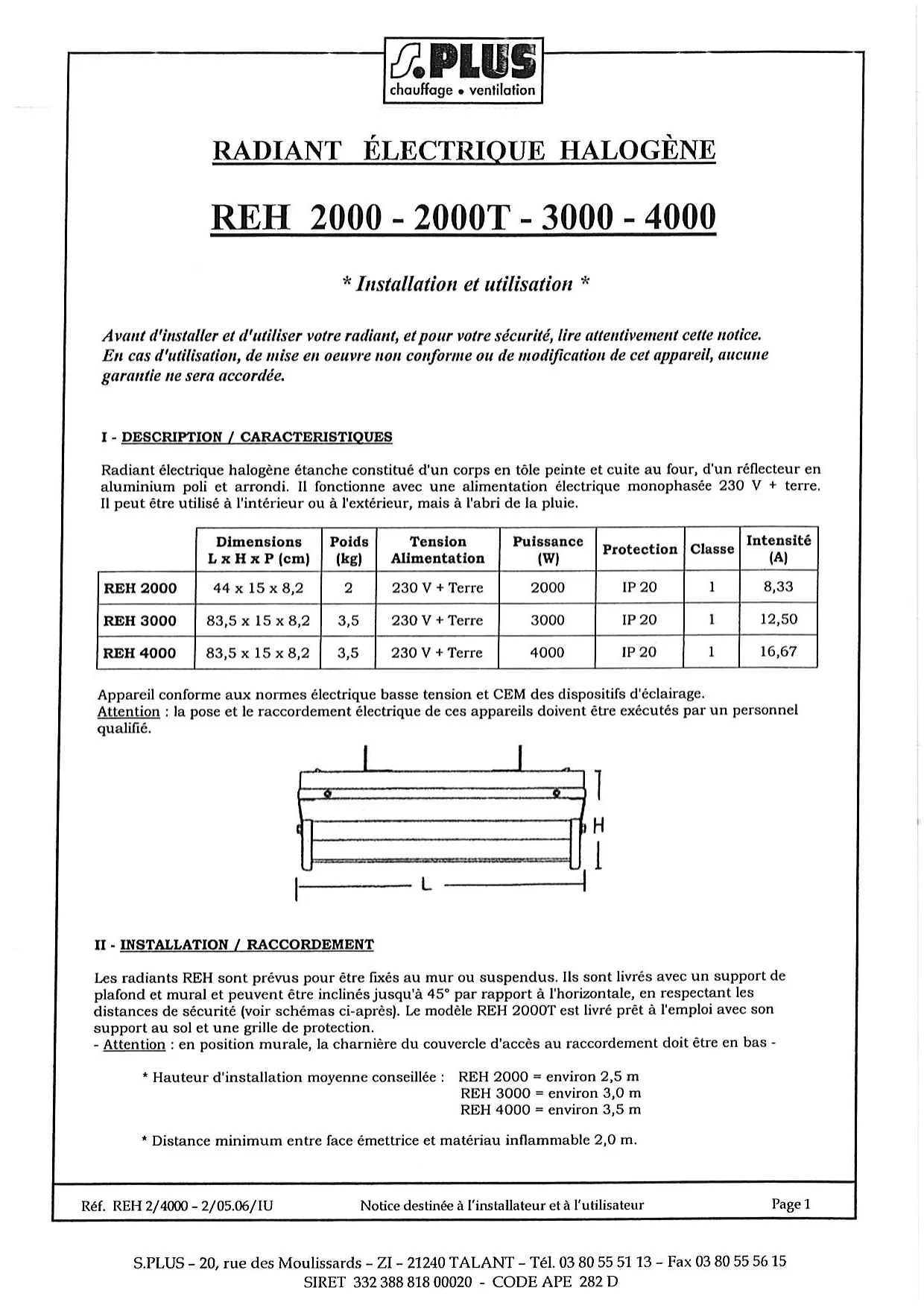

MODE D'EMPLOI REH 2000T S.PLUS

• Installation et utilisation

Avant d'installer et d'utiliser votre radiant, et pour votre sécurité, lisez attentivement cette notice. En cas d'utilisation, de mise en œuvre non conforme ou de modification de cet appareil, aucune garantie ne sera accordée.

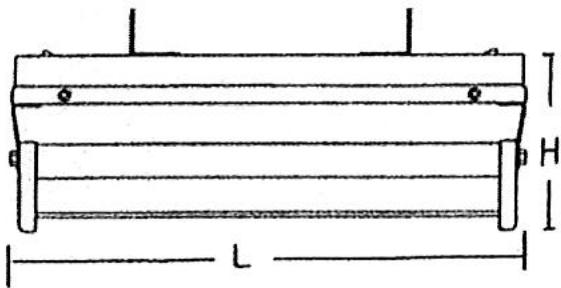

I - Description / Caractéristiques

Radiant électrique halogène étanche constitué d'un corps en tôle peinte et cuite au four, d'un réflecteur en aluminium poli et arrondi. Il fonctionne avec une alimentation électrique monophasée 230V + terre. Il peut être utilisé à l'intérieur ou à l'extérieur, mais à l'abri de la pluie.

	Dimensions L x H x P (cm)	Poids (kg)	Tension Alimentation	Puisance (W)	Protection	Classe	Intensité (A)
REH 2000	44 x 15 x 8,2	2	230 V + Terre	2000	IP 20	1	8,33
REH 3000	83,5 x 15 x 8,2	3,5	230 V + Terre	3000	IP 20	1	12,50
REH 4000	83,5 x 15 x 8,2	3,5	230 V + Terre	4000	IP 20	1	16,67

Appareil conforme aux normes électriques basse tension et CEM des dispositifs d'éclairage. Attention : la pose et le raccordement électrique de ces appareils doivent être exécutés par un personnel qualifié.

II - Installation / Raccordement

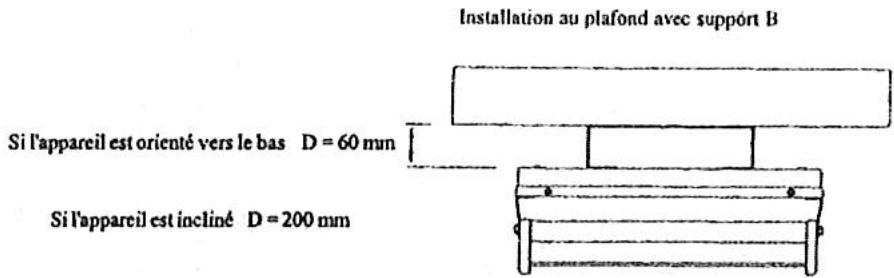

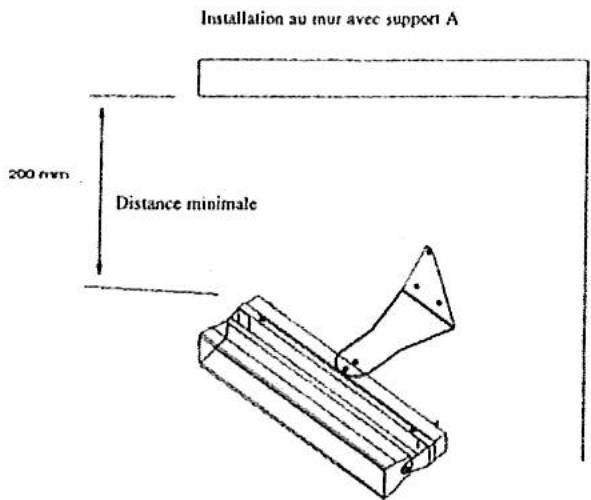

Les radiants REH sont prévus pour être fixés au mur ou suspendus. Ils sont livrés avec un support de plafond et mural et peuvent être inclinés jusqu'à [angle] par rapport à l'horizontale, en respectant les distances de sécurité (voir schémas ci-après). Le modèle REH 2000T est livré prêt à l'emploi avec son support au sol et une grille de protection.

• Attention : en position murale, la charnière du couvercle d'accès au raccordement doit être en bas -

• Distance minimum entre la face émettrice et un matériau inflammable : 2,0 m.

Important

• L'appareil doit être installé de telle sorte que la lampe soit horizontale (tolérance maxi ± 4°) afin d'éviter une détérioration rapide de cette lampe. Ne jamais l'installer verticalement.
• Ne pas installer ce radiant dans une ambiance à risque.
• Ne pas utiliser de prolongateur avec cet appareil.
• Tenir l'appareil hors de portée des enfants.
• Vérifier que le réseau d'alimentation électrique est compatible en tension et en puissance avec les radiants installés.

Raccordement

• Utiliser les dominos de connexion situés dans le couvercle de l'appareil en raccordant obligatoirement la terre.
• Raccorder l'appareil à l'aide d'un câble 3 conducteurs (phase, neutre, terre) compatible avec l'ambiance, de section adaptée à la puissance totale de l'installation et à la longueur des câbles. L'alimentation électrique doit être conforme aux normes et réglementations en vigueur, elle peut être munie d'un interrupteur bipolaire (pouvoir de coupure adapté). Si l'installation est pilotée par un thermostat ou une horloge, prévoir un relais de puissance bipolaire correctement calibré. Afin d'éviter les problèmes de surtension au démarrage et à l'arrêt dommageables pour les appareils, il est recommandé de prévoir des sectionnements marche/arrêt ou thermostatiques par appareil ou groupe d'appareils. Si l'on se raccorde à partir d'une alimentation tri 400 V + N, répartir les branchements sur les 3 phases afin de les équilibrer ; brancher chaque appareil ou groupe d'appareils entre une phase et le neutre.

III - Mise en route / Maintenance

Attention : Toute intervention, contrôle, remplacement de lampe, etc., doit se faire appareil débranché.

Chaque année, vérifiez votre appareil et nettoyez si nécessaire le verre et le réflecteur. Ne pas toucher la lampe avec les doigts.

Si l'on touche par inadvertance la lampe, la nettoyer immédiatement avec un chiffon imbibé d'alcool, faute de quoi, la lampe sera irrémédiablement détériorée.

• AUCUNE GARANTIE NE POURRA ÊTRE ACCORDÉE.

Remplacement de la lampe

Les lampes spéciales équipant les radiants REH sont prévues pour fonctionner environ 7000 heures pour une utilisation normale et une installation correcte. N'utiliser que des lampes "d'origine".

Les lampes de remplacement sont fournies avec leurs câbles à chaque extrémité. Pour démonter une lampe, il faut, après avoir débranché l'appareil :

Ouvrir le capot du compartiment électrique. Déconnecter les 2 câbles électriques de la lampe. Enlever les protections alu et la grille de protection (REH 2000 T) à l'avant du radiant. Déclipser la lampe avec ses fils en la prenant à chaque extrémité. Prendre une nouvelle lampe par les extrémités sans mettre les doigts sur le bulbe sous peine de détérioration, introduire les 2 fils dans leur passage et clipser la lampe sur ses supports. Rebrancher les fils et fermer le capot électrique. Remonter la protection alu et la grille.

Montage du support REH 2000T

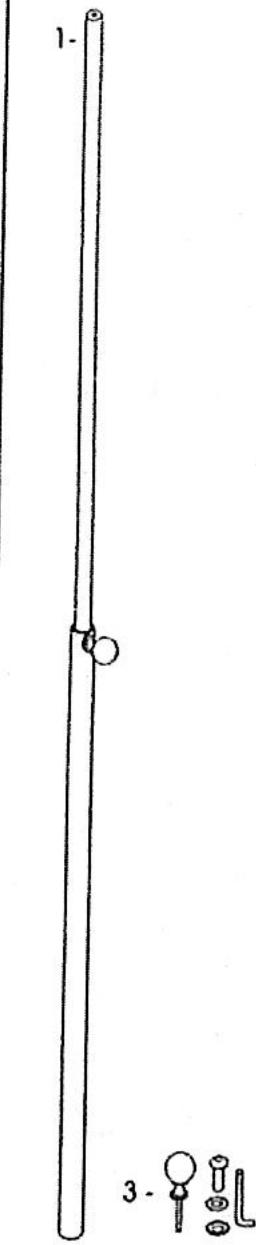

COMPOSANTS DU SUPPORT :

1 - TIGE RÉGLABLE 2 - BASE RONDE 3 - VISSERIE ET RONDELLES

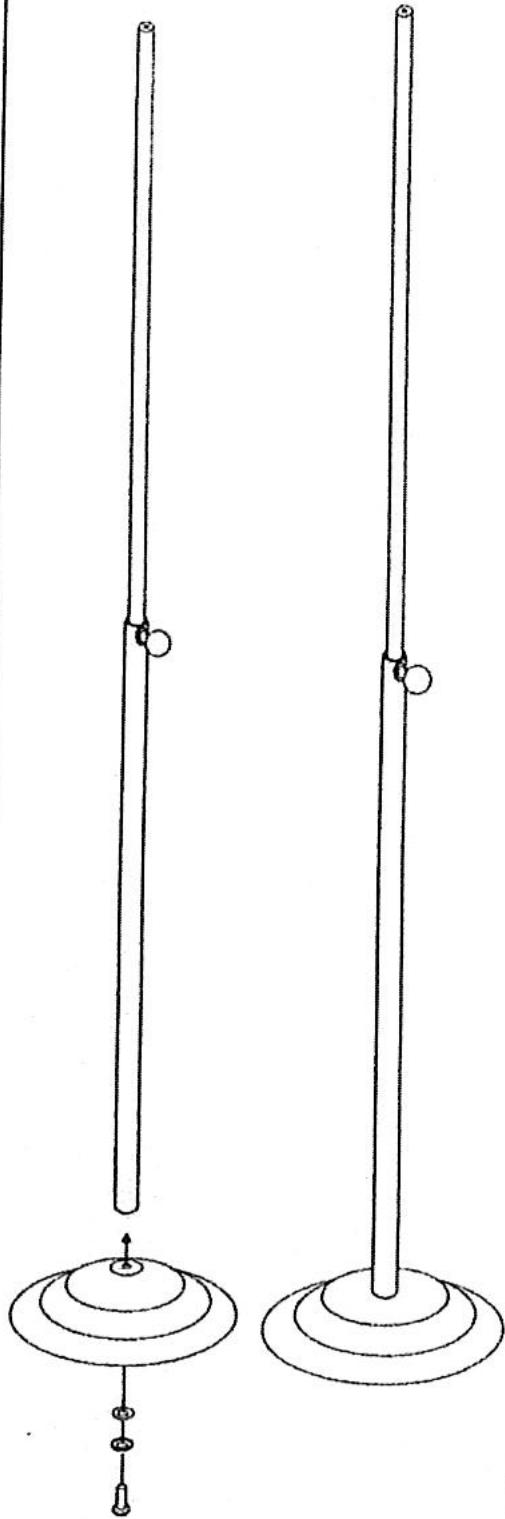

A-VISSER LA BASE RONDE À LA TIGE RÉGLABLE AU MOYEN DU BOULON ET DES DEUX RONDELLES.

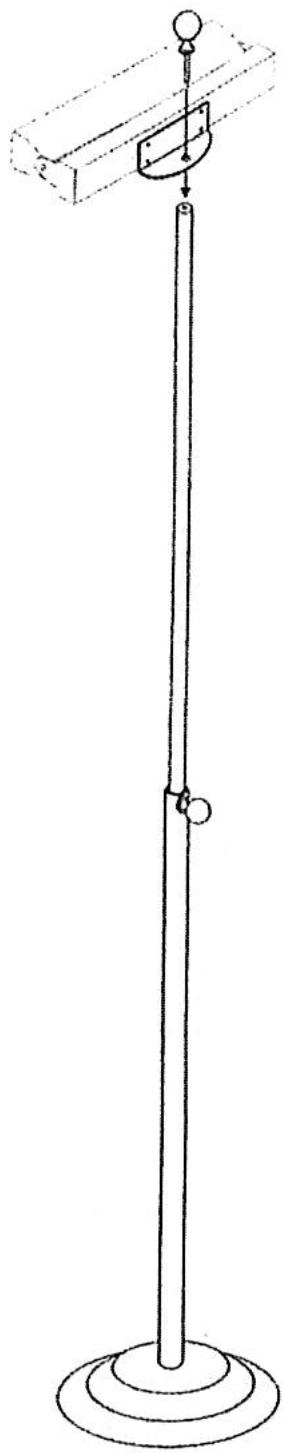

B-VISSER LE SUPPORT POSTÉRIEUR DE L'APPAREIL À LA TIGE RÉGLABLE AVEC LE POMMEAU FILETÉ.
