REH 3000 - Radiateur électrique S.PLUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Radiateur électrique halogène étanche
Marque	S.PLUS
Modèle	REH 3000
Dimensions (L x H x P)	83,5 x 15 x 8,2 cm
Poids	3,5 kg
Tension d'alimentation	230 V + Terre
Puissance	3000 W
Indice de protection	IP20
Classe électrique	Classe 1
Intensité nominale	12,50 A
Type de lampe	Lampe halogène spéciale (durée de vie ~7000 heures)
Fonctions principales	Chauffage par rayonnement infrarouge, utilisable en intérieur et extérieur à l'abri de la pluie, fixation murale ou suspendue, inclinaison réglable
Installation	Montage mural ou au plafond, lampe horizontale (tolérance ±4°), distance minimale de 2 m face émettrice / matériaux inflammables
Raccordement électrique	Par dominos, câble 3 conducteurs (phase, neutre, terre) de section adaptée, terre obligatoire
Entretien et nettoyage	Vérification annuelle, nettoyage du verre et réflecteur avec chiffon doux, ne pas toucher la lampe avec les doigts – si contact, nettoyer à l'alcool
Remplacement de la lampe	Lampe de rechange livrée avec câbles, démontage par ouverture du capot, déconnexion des câbles, déclipse, remontage sans toucher le bulbe
Sécurité	Indice IP20, classe 1 (mise à la terre obligatoire), distance de sécurité 2 m, ne pas utiliser de prolongateur, hors de portée des enfants, pas d'installation verticale
Pièces détachées et réparabilité	Lampe halogène de rechange disponible, durée de vie ~7000 heures en utilisation normale
Garantie	Garantie non accordée en cas d'utilisation ou modification non conforme

FOIRE AUX QUESTIONS - REH 3000 S.PLUS

Où puis-je installer le radiateur REH 3000 ?

Le radiateur peut être installé au mur ou suspendu au plafond, à l'intérieur ou à l'extérieur à l'abri de la pluie. Il doit être placé de sorte que la lampe soit horizontale (tolérance ±4°) et à une distance minimale de 2 mètres de tout matériau inflammable.

Quelle est la puissance du REH 3000 ?

La puissance nominale est de 3000 W sous 230 V monophasé + terre.

Comment raccorder électriquement le radiateur ?

Le raccordement se fait via les dominos situés dans le couvercle de l'appareil. Utilisez un câble à 3 conducteurs (phase, neutre, terre) de section adaptée. La terre est obligatoire. L'alimentation doit être protégée par un disjoncteur adapté.

Puis-je utiliser un prolongateur ?

Non, il est déconseillé d'utiliser un prolongateur avec cet appareil pour des raisons de sécurité.

Comment remplacer la lampe halogène ?

Débranchez l'appareil, ouvrez le capot du compartiment électrique, déconnectez les câbles de la lampe, retirez les protections aluminium et la grille si présente, déclipsez la lampe, puis installez la nouvelle lampe en la tenant par les extrémités sans toucher le bulbe. Rebranchez et refermez.

À quelle fréquence dois-je entretenir le radiateur ?

Il est recommandé de vérifier l'appareil chaque année et de nettoyer le verre et le réflecteur avec un chiffon doux. Ne touchez pas la lampe avec les doigts ; si c'est le cas, nettoyez immédiatement avec un chiffon imbibé d'alcool.

Quelle est la durée de vie de la lampe ?

La lampe halogène spéciale a une durée de vie d'environ 7000 heures en utilisation normale et installation correcte.

Le radiateur peut-il être utilisé en extérieur ?

Oui, il peut être utilisé à l'extérieur à condition d'être à l'abri de la pluie. L'indice de protection IP20 ne garantit pas l'étanchéité à l'eau.

Quelles sont les dimensions du REH 3000 ?

Les dimensions sont de 83,5 cm de longueur, 15 cm de hauteur et 8,2 cm de profondeur. Il pèse 3,5 kg.

Que faire si la lampe est touchée par erreur ?

Si vous touchez la lampe avec les doigts, nettoyez-la immédiatement avec un chiffon imbibé d'alcool pour éviter toute détérioration irréversible.

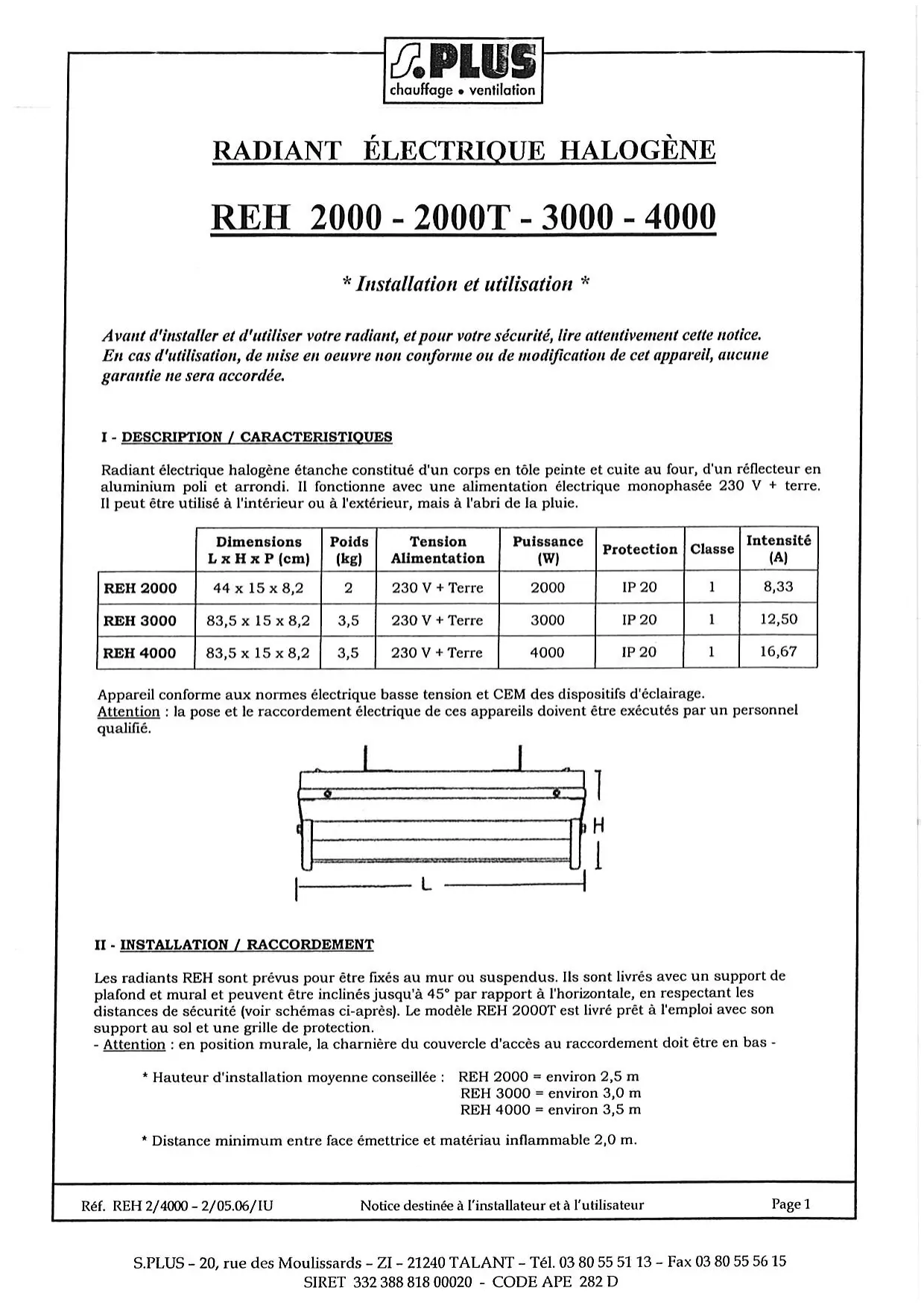

MODE D'EMPLOI REH 3000 S.PLUS

• Installation et utilisation

Avant d'installer et d'utiliser votre radiant, et pour votre sécurité, lire attentivement cette notice. En cas d'utilisation, de mise en œuvre non conforme ou de modification de cet appareil, aucune garantie ne sera accordée.

Radiant électrique halogène étanche constitué d'un corps en tôle peinte et cuite au four, d'un réflecteur en aluminium poli et arrondi. Il fonctionne avec une alimentation électrique monophasée 230V + terre. Il peut être utilisé à l'intérieur ou à l'extérieur, mais à l'abri de la pluie.

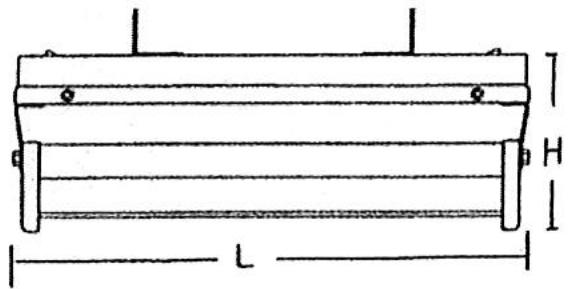

	Dimensions L x H x P (cm)	Poids (kg)	Tension Alimentation	Puisance (W)	Protection	Classe	Intensité (A)
REH 2000	44 x 15 x 8,2	2	230 V + Terre	2000	IP 20	1	8,33
REH 3000	83,5 x 15 x 8,2	3,5	230 V + Terre	3000	IP 20	1	12,50
REH 4000	83,5 x 15 x 8,2	3,5	230 V + Terre	4000	IP 20	1	16,67

Appareil conforme aux normes électriques, tension et CEM des dispositifs d'éclairage. ATTENTION: la pose et le raccordement électrique de ces appareils doivent être exécutés par un personnel qualifié.

II - installation / raccordement

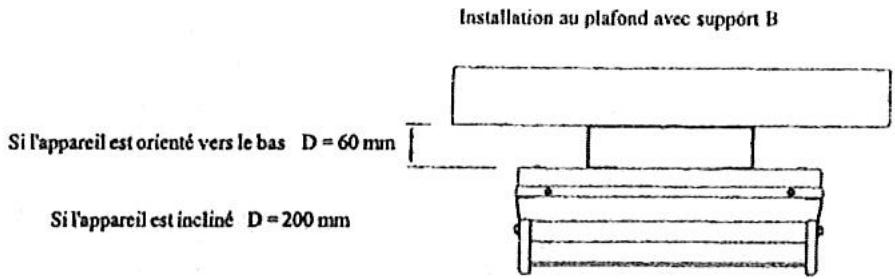

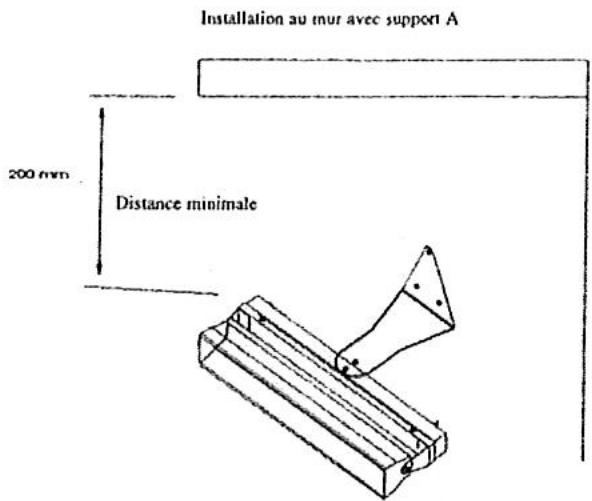

Les radiants REH sont prévus pour être fixés au mur ou suspendus. Ils sont livrés avec un support de plafond et mural et peuvent être inclinés jusqu'à par rapport à l'horizontale, en respectant les distances de sécurité (voir schémas ci-après). Le modèle REH 2000T est livré prêt à l'emploi avec son support au sol et une grille de protection.

• Attention : en position murale, la charnière du couvercle d'accès au raccordement doit être en bas.

• Distance minimum entre face émettrice et matériel inflammable 2,0 m.

Important

• L'appareil doit être installé de telle sorte que la lampe soit horizontale (tolérance maxi ± 4°) afin d'éviter une dépréciation rapide de cette lampe. Ne jamais l'installer verticalement.
• Ne pas installer ce radiant dans une ambiance à risque.
• Ne pas utiliser de prolongateur avec cet appareil.
• Tenir l'appareil hors de portée des enfants.
• Vérifier que le réseau d'alimentation électrique est compatible en tension et en puissance avec les radiants installés.

Raccordement

• Utiliser les dominos de connexion dans le couvercle de l'appareil en raccordant obligatoirement la terre.
• Raccorder l'appareil à l'aide d'un câble 3 conducteurs (phase, neutre, terre) compatible avec l'ambiance, de section adaptée à la puissance totale de l'installation et à la longueur des câbles. L'alimentation électrique doit être conforme aux normes et réglementations en vigueur, elle peut être munie d'un interrupteur bipolaire (pouvoir de coupure adapté). Si l'installation est pilotée par un thermostat ou une horloge, prévoir un relais de puissance bipolaire correctement calibré. Afin d'éviter les problèmes de surtension au démarrage et à l'arrêt dommageables pour les appareils, il est recommandé de prévoir des sectionnements marche/arrêt ou thermostatiques par appareil ou groupe d'appareils. Si l'on se raccorde à partir d'une alimentation tri 400 + N, répartir les branchements sur les 3 phases afin de les équilibrer ; brancher chaque appareil ou groupe d'appareils entre une phase et le neutre.

III - Mise en ROUTE / maintenance

Attention : Toute intervention, contrôle, remplacement de lampe, etc... doit se faire appareil débranché.

Chaque année, vérifiez votre appareil et nettoyez si nécessaire le verre et le réflecteur. Ne pas toucher la lampe avec les doigts.

Si l'on touche par inadvertance la lampe, la nettoyer immédiatement avec un chiffon imbibé d'alcool, faute de quoi, la lampe sera irrémédiablement déteriorée.

• AUCUNE GARANTIE NE POURRA ETRE ACCORDEE -

Reemplacement de la LAMPE

Les lampes spéciales équipant les radiants REH sont prévues pour fonctionner environ 7000 heures pour une utilisation normale et une installation correcte. Ne remarquer que des lampes "d'origine".

Les lampes de remplacement sont fournies avec leurs câbles à chaque extrémité. Pour démonter une lampe il faut, après avoir débranché l'appareil :

Ouvrir le capot compartiment électrique - Déconnecter les 2 câbles électriques de la lampe - Enlever les protections alu et la grille de protection (REH 2000 T) à l'avant du radiant - Déclipser la lampe avec ses fils en la prenant à chaque extrémité - Prendre une nouvelle lampe par les extrémités sans mettre les doigts sur le bulbe sous peine de déterioration, introduire les 2 fils dans leur passage et clipser la lampe sur ses supports - Rebrancher les fils et fermer le capot électrique - Remonter protection alu et grille.

Montage du support REH 2000T

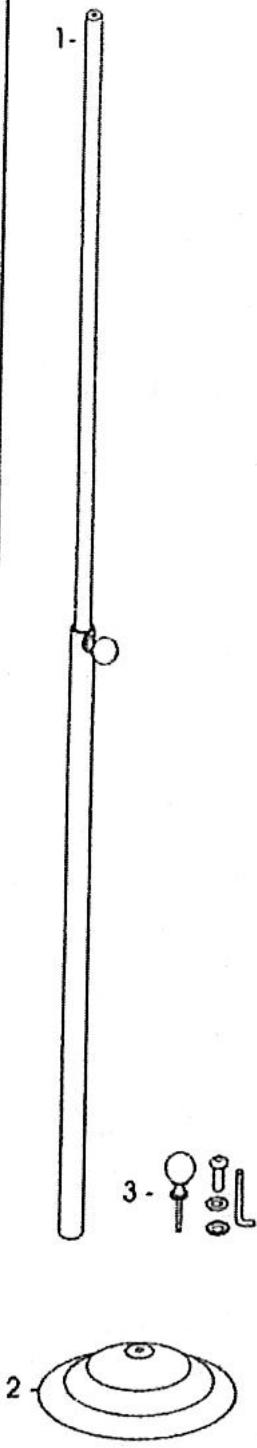

COMPOSANTS DU SUPPORT:

1-TIGE REGLABLE 2- BASE RONDE 3-VISSERIE ET RONDELLES

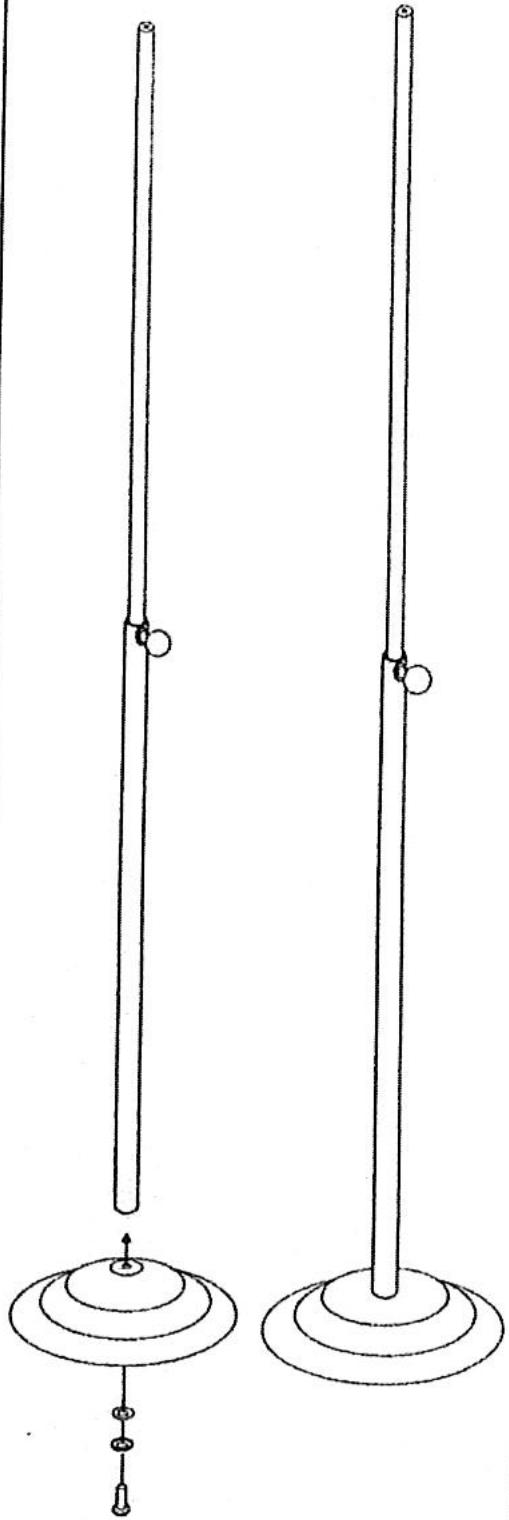

A-VISSER LA BASE RONDE A LA TIGREGLABLE AU MOYEN DU BOULON ETDES DEUX RONDELLES

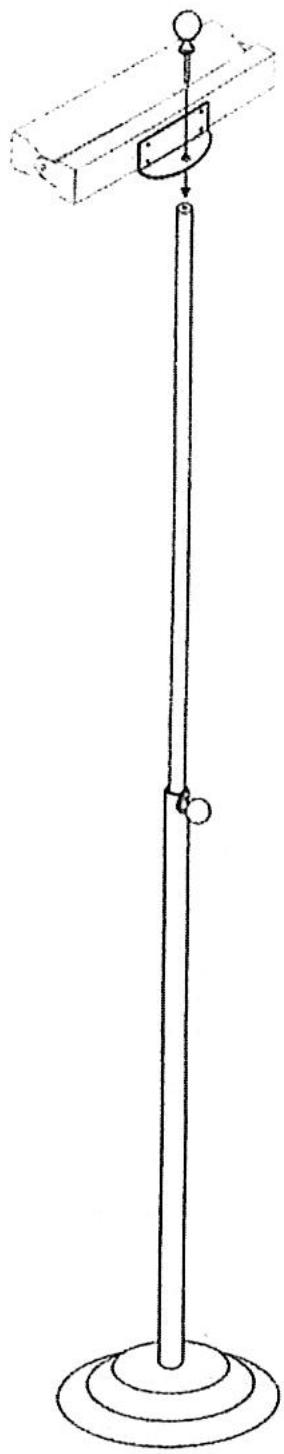

B-VISSER LE SUPPORT POSTERIEUR DE L'APPAREIL A LA TIGE REGLABLE AVEC LE POMMEAU FILETE.
