ECO 15 MX - Chauffage d'appoint S.PLUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Générateur d'air chaud à combustion directe
Marque	S.PLUS
Modèle	ECO 15 MX
Catégorie	Chauffage d'appoint
Dimensions (L x H x P)	450 x 350 x 220 mm
Poids	6 kg
Alimentation électrique	220-240 V ~ 50 Hz, 50 W
Puissance thermique	17,5 kW (15 050 kcal/h)
Consommation de gaz	1,18 kg/h
Pression de gaz	0,7 bar (détendeur fixe fourni)
Type de gaz	Propane (bouteille de 13 ou 35 kg)
Débit d'air	300 m³/h
Fonctions principales	Allumage piézoélectrique, contrôle de flamme par thermocouple, sécurité de surchauffe, ventilation seule possible
Sécurité	Thermocouple de sécurité, thermostat de surchauffe, raccordement à la terre obligatoire
Entretien et nettoyage	Nettoyer périodiquement la chambre de combustion, le brûleur et le ventilateur à l'air comprimé ; vérifier l'électrode d'allumage
Pièces détachées et réparabilité	Pièces disponibles : détendeur, tuyau gaz, gicleur, électrode, thermocouple, électrovanne, bobine, thermostat ; panneau d'accès démontable
Informations générales	Conforme CE, destiné à un usage professionnel (hors habitation), nécessite une aération de 25 cm² par kW installé

FOIRE AUX QUESTIONS - ECO 15 MX S.PLUS

Quel type de gaz utiliser avec l'ECO 15 MX ?

L'appareil fonctionne au gaz propane. Utilisez des bouteilles de 13 ou 35 kg avec le détendeur fourni (0,7 bar).

Comment allumer le chauffage ECO 15 MX ?

Ouvrez la bouteille de gaz, mettez l'interrupteur sur marche (I), maintenez le bouton de sécurité enfoncé tout en appuyant plusieurs fois sur le bouton piézo jusqu'à l'allumage. Maintenez le bouton de sécurité 15 à 20 secondes après allumage, puis relâchez.

Quelle est la puissance thermique de l'ECO 15 MX ?

La puissance thermique est de 17,5 kW (15 050 kcal/h), avec une consommation de gaz de 1,18 kg/h.

Quelles sont les dimensions et le poids de l'appareil ?

Dimensions : 450 x 350 x 220 mm. Poids : 6 kg.

L'ECO 15 MX est-il adapté à un usage domestique ?

Non, cet appareil est destiné à un usage professionnel et ne doit pas être utilisé dans des locaux d'habitation ni dans des ERP (Établissements Recevant du Public).

Comment entretenir le générateur ECO 15 MX ?

Nettoyez périodiquement la chambre de combustion, le brûleur et le ventilateur à l'air comprimé. Vérifiez le réglage des électrodes d'allumage. Avant toute intervention, coupez le gaz et l'électricité et attendez le refroidissement.

Que faire si le brûleur s'éteint après avoir relâché le bouton de sécurité ?

Cela peut être dû à un thermocouple pas assez chaud. Maintenez le bouton de sécurité plus longtemps lors du rallumage. Si le problème persiste, vérifiez le serrage du thermocouple ou remplacez-le.

Quelles sont les exigences de ventilation pour l'installation ?

Prévoyez une grille de ventilation de 25 cm² par kW installé, soit 425 cm² répartis en partie haute et basse (minimum 250 cm²). L'air ne doit pas être obstrué.

L'appareil peut-il fonctionner en ventilation seule ?

Oui, vous pouvez utiliser l'ECO 15 MX en ventilation seule sans raccordement gaz. Placez l'interrupteur sur I pour démarrer, sur 0 pour arrêter.

Quelles pièces de rechange sont disponibles pour l'ECO 15 MX ?

Les pièces suivantes sont remplaçables : détendeur, tuyau gaz, gicleur, électrode d'allumage, thermocouple, électrovanne avec bobine, thermostat de surchauffe. Utilisez uniquement des pièces d'origine.

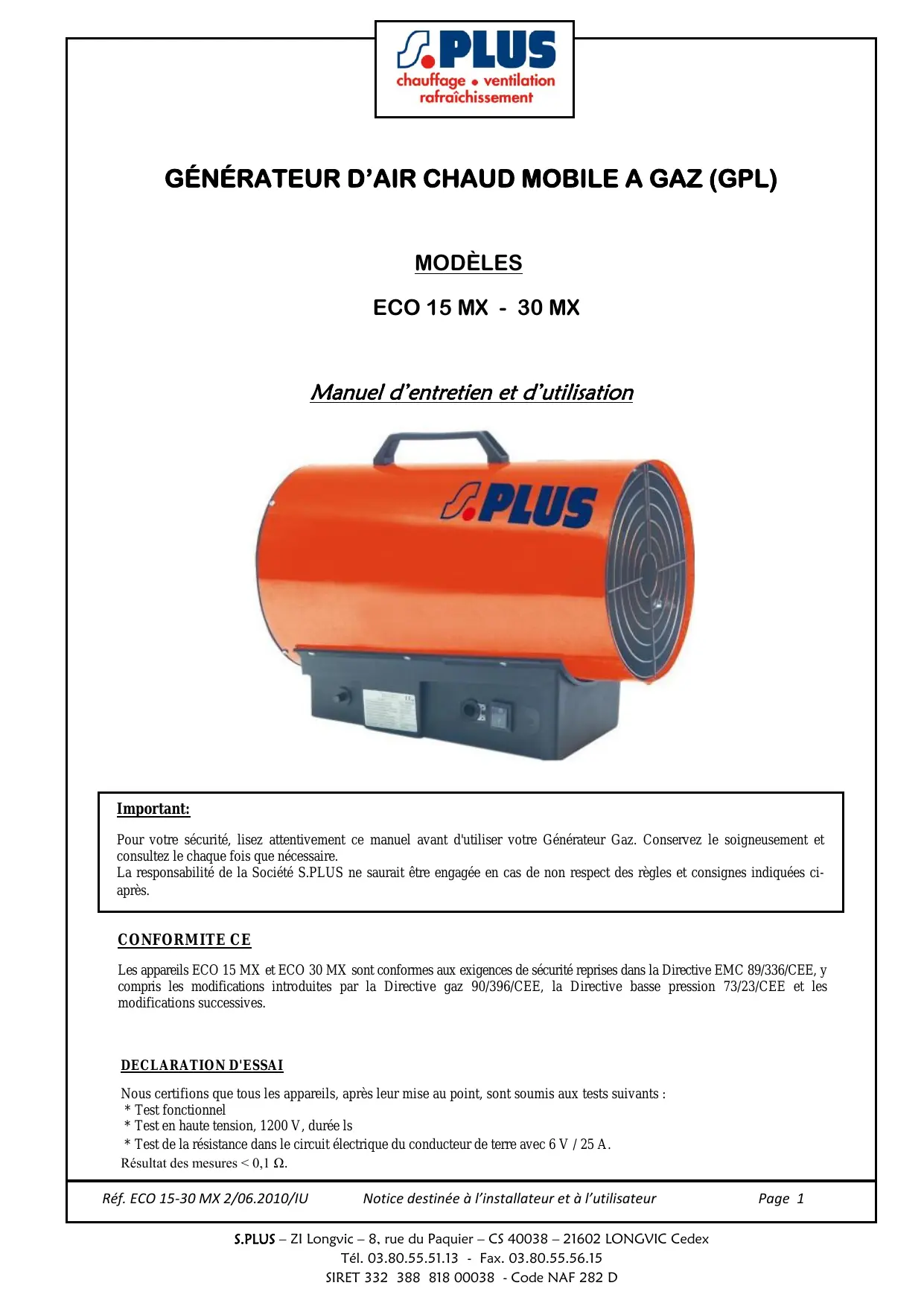

MODE D'EMPLOI ECO 15 MX S.PLUS

Manuel d'entretien et d'utilisation

Important:

Pour votre sécurité, lisez attentivement ce manuel avant d'utiliser votre Générateur Gaz. Conservez-le soigneusement et consultez-le chaque fois que nécessaire.

La responsabilité de la Société S. PLUS ne saurait être engagée en cas de non-respect des règles et consignes indiquées ci-après.

CONFORMITE CE

Les appareils ECO 15 MX et ECO 30 MX sont conformes aux exigences de sécurité reprises dans la Directive EMC 89/336/CEE, y compris les modifications introduites par la Directive gaz 90/396/CEE, la Directive basse pression 73/23/CEE et les modifications successives.

Declaration d'essai

Nous certifions que tous les appareils, après leur mise au point, sont soumis aux tests suivants :

• Test fonctionnel
• Test en haute tension, 1200 V, durée ls
• Test de la résistance dans le circuit électrique du conducteur de terre avec 6 V / 25 A.

Résultat des mesures < 0,1Ω

Réf. ECO 15-30 MX 2/06.2010/IU

Notice destinée à l'installateur et à l'utilisateur

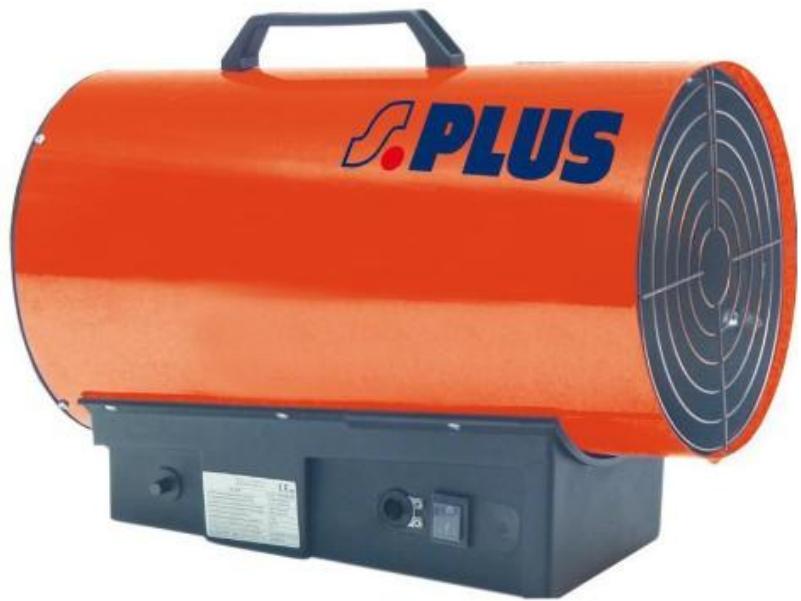

I - description :

Les Générateurs Gaz type ECO sont des appareils de chauffage à combustion directe. L'échange thermique est réalisé grâce au ventilateur qui fait passer l'air sur le brûleur. Ils doivent être installés sur le lieu à chauffer. Ils sont équipés de :

• Sécurité de surchauffe.
• Contrôle de flamme par thermocouple.

Munis d'une poignée de transport, ils sont mobiles et peuvent être déplacés aisément selon les besoins.

	Puisance Thermique(Kcal/h)	Puisance Thermique(kW)	ConsommationGaz(Kg/h)	PressionGaz(bar)	Alimentation électrique			Débitd'air(m3/h)	DimensionL - H - 1 (mm)	Poids(Kg)
					Tension(V)	Fréquence(Hz)	Puisance(W)
ECO 15 MX	15,05	17,5	1,18	0,7	220 - 240	50	50	300	450 x 350 x 220	6
ECO 30 MX	26814 - 10682	31,2 - 12,4	0,98 - 2,46	1,5 b	220 - 240	50	105	750	520 x 400 x 280	11,5

III - Recommandations generales:

Ces Générateurs d'air chaud sont prévus pour fonctionner au gaz propane.

L'installation et l'utilisation de ces appareils doivent respecter les réglementations et les lois en vigueur relatives à leur utilisation (en particulier, notez que l'emploi de ces appareils n'est pas autorisé dans les Etablissements Recevant du Public et dans les locaux d'habitation). En outre, vous ne devez vous assurer que :

• les instructions contenues dans ce livre soient suivies scrupuleusement,
• le générateur ne soit pas installé dans un lieu où il y aurait des risques d'explosion ou d'incendie,
• il n'y ait pas de matériaux inflammables stockés à côté de l'appareil,
• des mesures suffisantes pour la prévention des incendies aient été prévues,
• l'aération soit garantie et suffisante aux nécessités de ce générateur (grille de 25 cm² par kW installé, soit 425 cm² répartis en partie haute et basse avec un minimum de 250 cm²),
• il n'y ait pas d'obstacles ou d'obstructions à l'aspiration et/ou à la sortie de l'air tels des toiles, des couvertures ou des objets encourbrants posés sur l'appareil ou à côté,
• les bouteilles de gaz soient disposées conformément aux dispositions de lois en vigueur et en particulier qu'elles ne soient pas exposées ni à la chaleur, ni à des températures inférieures à - 10°C,
• un placement fixe pour l'appareil soit prévu,
• le générateur soit surveillé régulièrement durant son utilisation et contrôle avant sa mise en marche,
• le ventilateur tourne librement au début de chaque période d'utilisation, avant de brancher la fiche à la prise de courant,
• À la fin de chaque période d'utilisation, l'alimentation électrique soit coupée.
• N'UTILISEZ QUE LE DETENDEUR, PIECES ET TUYAUX GAZ D'ORIGINE,
• ne pas dépasser 100W / m³ en considérant le volume vide; le volume de la pièce ne doit pas être inférieur à 100 m3,
• ne pas utiliser le générateur dans des sous-sols ou en-dessous du niveau du sol,
• L'alimentation gaz de l'appareil doit être munie d'une vanne d'arrêt (robinet de la bouteille ou vanne sur tuyauterie le cas échéant),
• le remplacement de la bouteille de gaz doit être effectué selon les normes de sécurité et en absence de flamme,
• le tuyau de gaz ne doit pas être soumis à des efforts de torsion,
• la bouche de sortie de l'air chaud doit se trouver à une distance de 3 metres minimum de n'importe quel mur ou plafond inflammable et ne doit pas être dirigé vers la bouteille de gaz,
• les équipements auxquels ce manuel se rapporte ne sont pas conçus pour une utilisation domestique,
• Si le générateur fonctionne longtemps au maximum de sa puissance, la bouteille de gaz peut "giver" (formation de givre ou de glace sur la bouteille), dans ce cas il faut jumeler une bouteille supplémentaire (voir paragraphe IV) ; ne jamais orienter le flux d'air chaud vers la bouteille,
• en cas de fonctionnement défectueux, consulter votre service après-vente.

Installation

• Alimentation Gaz :

Le débit gaz du générateur est indiqué ci-dessus. Ce générateur est prévu pour être alimenté par bouteilles de propane.

• Bouteilles :

Selon la durée d'utilisation du générateur, il faut prévoir un nombre suffisant de bouteilles de 13 ou 35Kg de propane pour assurer le débit nécessaire. Pour une utilisation par une température de à -10°, il est conseillé de prévoir 3 bouteilles jumelées (ECO 15 MX/30 MX.

Raccordement électrique

Le Générateur doit être raccordé à une prise électrique 230 V monophasée + terre de puissance adaptée.

Attention

La ligne électrique d'alimentation du générateur doit être pourvue d'une prise de terre et d'un interrupteur magnétothermique différentiel.

Raccordement gaz :

Le Générateur ECO 15 MX est livré avec tuyau de raccordement gaz et détendeur fixe 0.7 bar.

Le Générateur ECO 30 MX est livré avec tuyau de raccordement gaz et détendeur fixe 1.5 bar.

Raccorder dans l'ordre générateur - tuyau - détendeur - bouteille de gaz. Vérifier l'étanchéité des raccords à l'aide d'eau savonneuse.

Attention

Tous les raccords ont un filetage à gauche. Ne jamais vérifier l'étanchéité des raccords avec une flamme.

V-mise en MARCHE:

Avant toute mise en marche, contrôlez que les caractéristiques électriques du réseau d'alimentation correspondent aux indications données sur la plaque signalétique.

• ouvrir la bouteille de gaz.
• Mesure l'interrupteur 1 sur la position marche (I), le ventilateur tourne.
• Maintenir appuyé le bouton repère 2 (bloc sécurité) d'une main et de l'autre appuyer par à-coups sur le bouton repère 3 (piezo).
• le brûleur s'allume.
• maintenir le bouton repère 2 appuyé pendant encore 15 à 20 secondes puis relâcher.

Vi-arret:

Pour arrêter le fonctionnement de l'appareil, positionner l'interrupteur sur Arrêt "OFF", fermer l'alimentation gaz et débrancher l'appareil.

Attention

Ne jamais raccorder le générateur gaz à une gaine de soufflage ou d'aspiration.

Vii-ventilation:

Les générateurs S. PLUS peuvent être utilisées en ventilation seule, dans ce cas, ne pas relier l'alimentation gaz. Placer l'interrupteur 1 sur (1) pour le démarrage et sur (0) pour l'arrêt.

VIII - Sécurité:

Le générateur ECO 15 MX/30MX est équipée d'un thermocouple de sécurité qui provoque l'interruption de l'alimentation du gaz si la flamme est instable ou si elle s'éteint.

Un thermostat de surchauffe intervient et provoque l'interruption de l'alimentation du gaz si le générateur surchauffe, le ventilateur continue à fonctionner. Avant de remettre en fonction le générateur, il faut contrôler et éliminer la cause qui a produit la surchauffe (par exemple, obstruction de la bouche d'aspiration et/ou de la sortie de l'air, arrêt du ventilateur) et répéter les instructions spécifiques du paragraphe "MISE EN MARCHE" après refroidissement de l'appareil.

Les générateurs S. PLUS type ECO sont munis d'une poignée pour le transport. Tous les modèles peuvent être déplacés manuellement.

Attention

Avant de déplacer l'appareil, il faut :

• arrête l'appareil selon les indications données au paragraphe précédent,
• débrancher l'alimentation électrique en enlevant la fiche de la prise de courant,
• débrancher le tuyau d'alimentation gaz,
• attendre que le générateur soit froid.

Pour un fonctionnement régulier du générateur, il est nécessaire de nettoyer périodiquement la chambre de combustion, le brûleur et le ventilateur.

Attention

Avant de commencer une quelconque opération d'entretien, il faut :

- fermer la bouteille de gaz, - arrêter le générateur selon les indications du paragraphe précédent, - débrancher l'alimentation électrique en enlevant la fiche de la prise de courant, - débrancher le tuyau d'alimentation gaz, - attendre que le générateur soit froid.

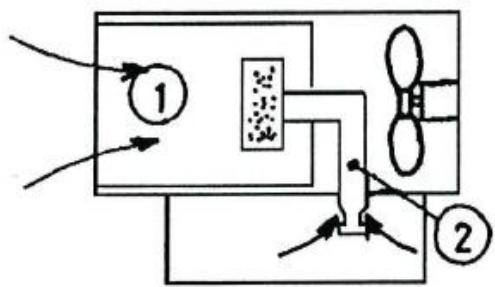

• Souffler à l'air comprimé la chambre de combustion ①
• Démonter le panneau d'accès au compartiment électrique et arrivée gaz et souffler le brûleur à l'air comprimé (2)
• Vérifier le réglage des électrodes d'allumage. Si l'électrode d'allumage est oxydée, la nettoyer à la toile émeri par exemple.

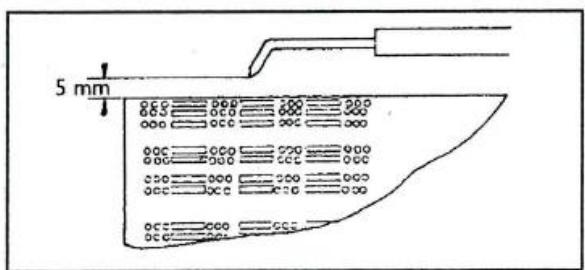

Réglage électrode d'allumage

TABLEAU DE DEPANNAGE

PANNES EVENTUELLES	CAUSES POSSIBLES	SOLUTIONS
Le moteur ne tourne pas	Absence de courant	Contrôler à l'aide d'un testeur l'arrivée du courant aux bornes
	Moteur bloqué	Débloquer le moteur ou le replacer
Le piezo ne fait pas d'étinçelles	Electrode trop écartée du brûleur	Vérifier la position de l'électrode d'allumage (voir page 5) la repositionner
	Connexion défectueuse entre piezo et électrode	Vérifier et connecter correctement
	Electrode ou piezo défectueux	Les replacer
Le gaz n'arrive pas au brûleur	Le robinet de la bouteille est fermé	Ouvrir le robinet
	La bouteille est vide	La replacer
	Le giclaur est obstrué	Démonter et nettoyer le giclaur
	L'électrovanne ne s'ouvre pas	Vérifier les connections, replacer l'électrovanne ou la bobine si nécessaire
Le brûleur s'allume mais il s'éteint lors que l'on relâche le bloc sécurité	Thermocouple pas assez chaud	Reprovoquer un allumage enMAINANT le bouton rep. 2 (page 3) appuyer plus longtemps
	Thermocouple desserré côté bloc sécurité	A resserrer
	Thermocouple ou bloc sécurité défectueux	A replacer
	Le thermostat de surchauffe est entré en fonction ou est défectueux	Attendre le refroidissement de l'appareil ou replacer le thermostat de surchauffe.
En fonctionnement, le générateur s'arrête :	Manque de gaz	Vérifier replissage bouteille
	La bouteille est givrée	Jumeler une deuxième bouteille
	La sécurité de surchauffe fonctionne	Eliminer les raisons de la surchauffe (air freiné à l'aspiration ou au souffrage)
	Sécurité de surchauffe défectueuse	A replacer
	Pression gaz excessive	Vérifier et replacer détendeur

Compte tenu des améliorations et des perfectionnements effectués sur nos appareils,

nous nous réservons le droit de modifier, sans préavis, leurs caractéristiques.

Seule la notice technique accompagnant le matériel est valable.
