Type de produit	Chauffage d'appoint à gaz
Marque	S.PLUS
Modèle	ECO 40 M
Alimentation électrique	230 V, 50 Hz, 16 W (moteur)
Alimentation gaz	Gaz propane/butane via détendeur 2 bar
Type d'allumage	Piézo (réf. 2250250)
Sécurité	Thermocouple (réf. 2250170) et sécurité surchauffe (réf. 2250180)
Réglage de puissance	Manette de réglage (réf. 2250210)
Diamètre de l'hélice	265 mm
Injecteur	Ø 1,3 mm
Détendeur	2 bar (réf. 2250080)
Câble électrique	Inclus (réf. 2250280)
Poignée	Intégrée (réf. 2250290)
Grilles	Avant (réf. 2250241) et arrière (réf. 2250240) amovibles
Pièces détachées	Disponibles avec références dans la notice
Notice	Disponible en français (2 pages PDF)

FOIRE AUX QUESTIONS - ECO 40 M S.PLUS

Comment allumer l'appareil ?

Utilisez l'allumeur piézo (réf. 2250250) en appuyant plusieurs fois tout en maintenant la manette de réglage enfoncée. Le thermocouple doit détecter la flamme pour maintenir l'alimentation en gaz.

Quel type de gaz utiliser ?

L'appareil fonctionne avec du gaz propane ou butane, via un détendeur réglé à 2 bar (réf. 2250080). Utilisez l'injecteur Ø 1,3 mm fourni.

Comment nettoyer les grilles ?

Démontez les grilles avant (réf. 2250241) et arrière (réf. 2250240) après avoir débranché l'appareil. Nettoyez-les avec un chiffon doux et sec. Ne jamais utiliser de produits abrasifs.

Que faire en cas de panne ?

Vérifiez d'abord l'électrovanne et le robinet (réf. 2250100), le thermocouple et l'électrode d'allumage (réf. 2250200). Consultez la notice pour les tests de continuité.

Comment régler la puissance ?

Tournez la manette de réglage (réf. 2250210) pour augmenter ou diminuer le débit de gaz. La flamme doit être bleue et stable.

La sécurité surchauffe fonctionne-t-elle ?

Oui, un dispositif de sécurité surchauffe (réf. 2250180) coupe automatiquement l'alimentation gaz si la température interne dépasse la limite.

Où trouver des pièces détachées ?

Toutes les pièces sont répertoriées dans la nomenclature de la notice avec leurs références (ex: 2250100 pour électrovanne). Contactez le service après-vente S.PLUS.

L'appareil est-il adapté à une utilisation intérieure ?

Oui, c'est un chauffage d'appoint pour intérieur. Assurez une ventilation suffisante et ne l'utilisez pas dans des pièces sans fenêtre.

Comment installer le détendeur ?

Raccordez le détendeur (réf. 2250080) à la bouteille de gaz puis au tube gaz (réf. 2250190). Utilisez l'adaptateur FR (réf. 2250079) si nécessaire.

Quel est le bruit de fonctionnement ?

Le moteur (16 W) et l'hélice (D 265 mm) produisent un bruit de ventilation modéré. Le brûleur émet un léger souffle.

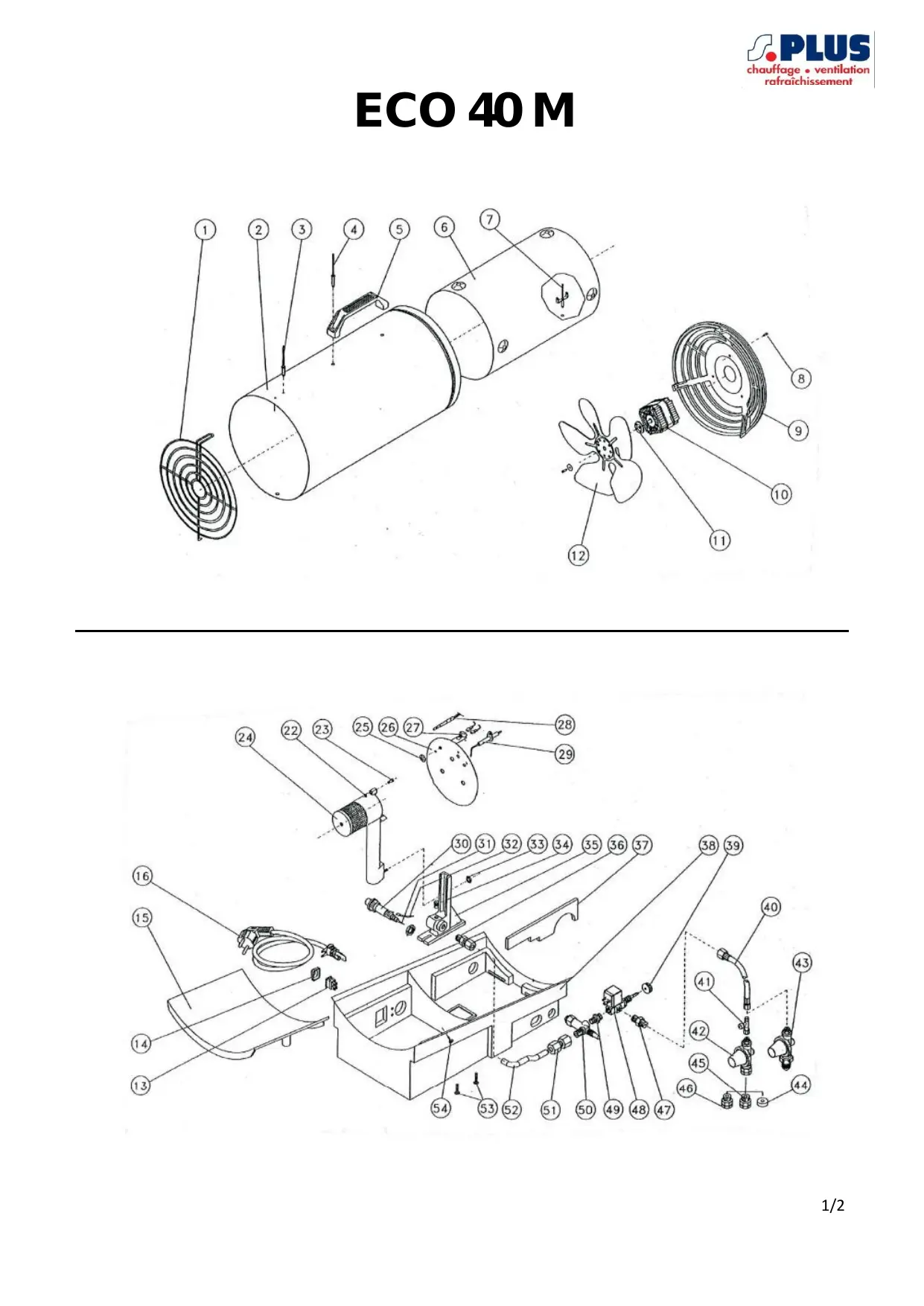

MODE D'EMPLOI ECO 40 M S.PLUS

Rep.	Désignation	Nomenclature
1	Grille avant	2250241
2	Enveloppe extérieure
3	Rivet
4	Rivet
5	Poignée	2250290
6	Chambre de combustion	040C01
7	Rivet
8	Vis
9	Grille arrière	2250240
10	Moteur 16 W - 230 V - 50 Hz	2250160
11	Accoupling	2250141
12	Hélice D 265 - 34°	2250140
13	Interrupteur	2250150
14	Protection interrupteur
15	Couvercle
16	Câble électrique	2250280
22	Rondelle
23	Vis
24	Brûleur
25	Bague
26	Disque brûleur
27	Sécurité surchauffe	2250180
28	Thermocouple	2250170
29	Electrode allumage	2250200
30	Allumeur piezo	2250250
31	Câble	2250201
32	Câble
33	Rondelle
34	Injecteur Ø 1,3
35	Support brûleur
36	Rapport
37	Protection
38	Base	2250081
39	Manette de réglage	2250210
40	Tube gaz	2250190
41	Stop gaz
42	Détendeur 2 b	2250080
46	Adaptateur FR	2250079
47	Raccord
48	Electrovanne + robinet	2250100
49	Raccord MM
50	Bloc sécurité	2250110
51	Raccord
52	Tuyau
53	Vis
54	Vis
