Type de produit	Chauffage d'appoint au fioul
Marque	S.PLUS
Modèle	GF 25 A
Puissance thermique	25 kW (estimation)
Alimentation électrique	230 V / 50 Hz
Combustible	Fioul domestique
Dimensions (approx.)	Hauteur 80 cm, Largeur 50 cm, Profondeur 60 cm
Poids (environ)	35 kg
Réservoir intégré	Oui, capacité non spécifiée
Allumage	Électrique avec électrode
Régulation	Thermostat de refroidissement
Sécurité	Cellule photoélectrique, vanne électromagnétique
Ventilation	Ventilateur intégré
Entretien	Nettoyage du filtre à fioul et du gicleur
Pièces détachées	Disponibles (références dans la notice)
Réparabilité	Possible par un professionnel

FOIRE AUX QUESTIONS - GF 25 A S.PLUS

Quel type de combustible utiliser ?

Utilisez du fioul domestique standard. Ne pas utiliser d'essence ou de gazole.

Comment allumer l'appareil ?

Assurez-vous que le réservoir contient du fioul, branchez l'appareil et appuyez sur l'interrupteur. L'allumage est automatique via l'électrode.

Pourquoi le chauffage s'arrête-t-il après quelques secondes ?

Cela peut être dû à un défaut d'allumage ou à la cellule photoélectrique qui ne détecte pas la flamme. Vérifiez la propreté de la cellule et l'alimentation en fioul.

Comment nettoyer le filtre à fioul ?

Dévissez le bouchon du filtre (pièce n°50), retirez le filtre et nettoyez-le avec un solvant non inflammable. Remontez après séchage.

Où trouver les pièces de rechange ?

Les pièces détachées sont référencées dans la notice (ex: n°223...). Contactez un revendeur agréé S.PLUS ou un service après-vente spécialisé.

Le ventilateur ne tourne pas, que faire ?

Vérifiez le moteur (n°5) et le condensateur (n°13). Si le moteur est bloqué, huilez les paliers. Sinon, remplacez le condensateur.

Quelle est la consommation électrique ?

La puissance électrique n'est pas précisée, mais elle est généralement inférieure à 500 W pour le ventilateur et l'allumage.

Comment régler la température ?

Le thermostat de refroidissement (n°27) permet de réguler la température. Tournez le bouton pour ajuster le seuil de coupure.

L'appareil sent le fioul, est-ce normal ?

Une légère odeur lors du premier allumage ou après un long arrêt est normale. Si persiste, vérifiez les joints et l'étanchéité du réservoir.

Puis-je utiliser l'appareil dans une pièce fermée ?

Oui, à condition de respecter une aération suffisante (apport d'air comburant). Ne pas obstruer les grilles d'aspiration et d'évacuation.

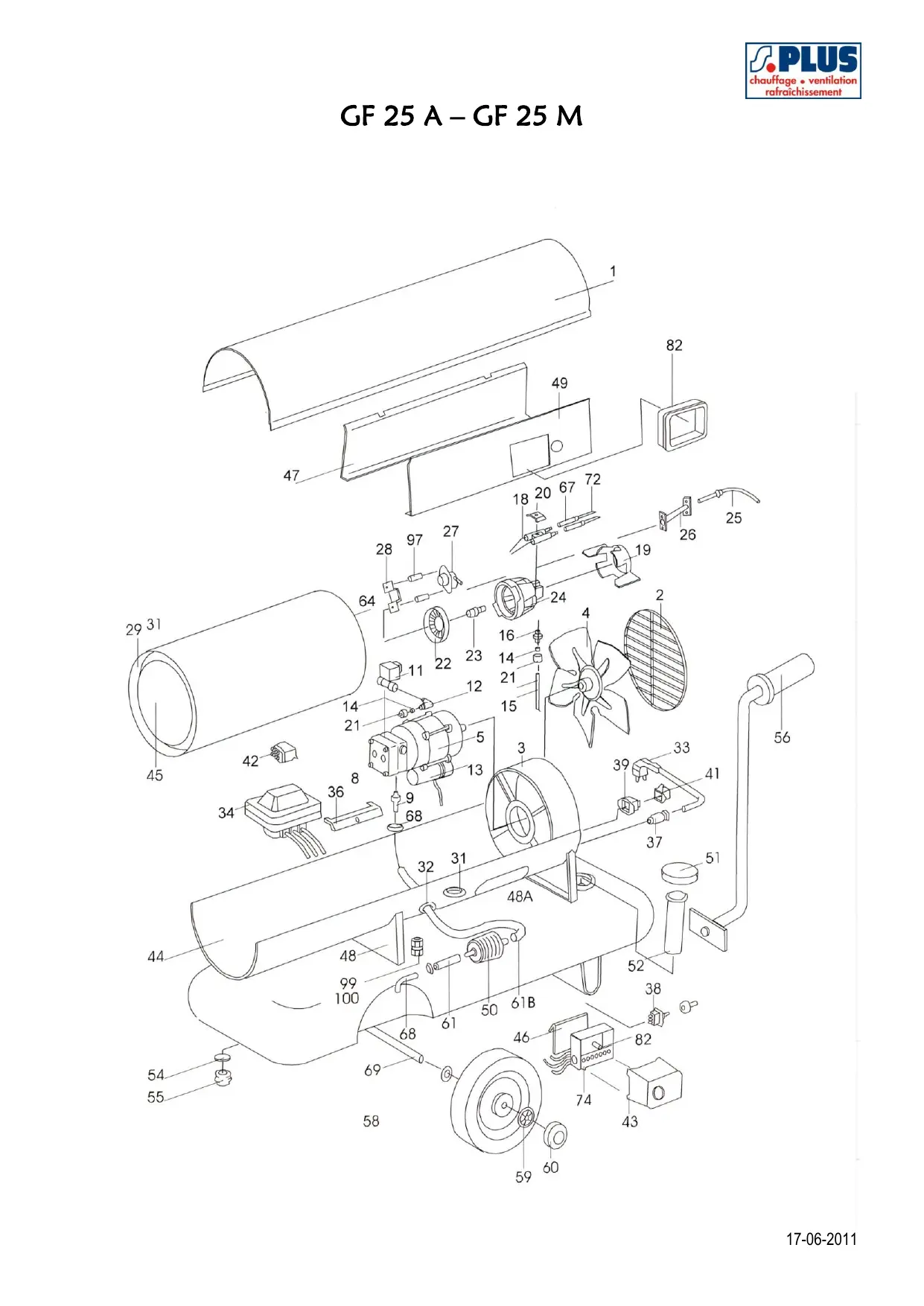

MODE D'EMPLOI GF 25 A S.PLUS

N°	Nomenclature	GF 25 A	GF 25 M
1	Capot supérieur	223 5700	223 5700
2	Grille à aspiration	223 5105	223 5105
3	Logement du ventilateur	223 5680	223 5680
4	Ventilateur - Hélice	223 5100	223 5100
5	Moteur	223 5170	223 5170
6	Ecrou	-	-
7	Accouplement	223 5241	223 5241
8	Pompe	223 5243	223 5243
9	Adaptateur de tuyau	-	-
10	Raccord	-	-
11	Vanne électro-magnét. Bobine	223 5470	223 5470
12	Raccord	-	-
13	Condensateur	-	-
14	Bicône	-	-
15	Tube	-	-
16	Accouplement	-	-
18	Electrode	223 4850	223 4850
19	Prise d'air	-	-
20	Fixation électrode	-	-
21	Ecrou de raccord	-	-
22	Volet de giclaur	223 5350	223 5350
23	Giclaur	223 4871	223 4871
24	Tête de brûleur	223 4914	223 4914
25	Cellule photoélectrique	223 4840	223 4840
26	Support cellule photoélectrique	223 4841	223 4841
27	Thermostat refroidissement	223 5380	223 5380
28	Support de thermostat	-	-
30	Virole de refroidissement	-	-
31	Protection grande	-	-
32	Protection petite	-	-
33	Câble avec prise	-	-
34	Transformateur	223 5390	223 5390
35	Tube du brûleur	-	-
36	Support pour transfo.	-	-
37	Guide pour câble	-	-
38	Interrupteur	223 5410	223 5410
39	Cheville de connexion	-	-

N°	Nomenclature	GF 25 A	GF 25 M
41	Couvercle	-	-
42	Relais auxiliaire	223 5430	-
43	Relais du brûleur	223 5490	-
44	Virole inférieure	-	-
46	Support pour relais	-	-
47	Plaque latérale droite	-	-
48	Support vertical	-	-
49	Plaque latérale gauche	-	-
50	Filtre du fioul	223 4800	223 4800
51	Bouchon	223 5540	223 5540
52	Filtre réservoir	223 5300	223 5300
53	Réserveur	-	-
54	Joint	-	-
55	Vidange	223 5540	223 5540
56	Barre à pousser	-	-
58	Roue	-	-
59	Anneau de fixation	-	-
60	Clips	-	-
61	Tube de fioul	-	-
64	Chambre de combustion	223 5704	223 5704
66	Cône supérieur	-	-
67	Tuyau	-	-
68	Joint de tuyau	-	-
69	Support de roue	-	-
74	Socle satronic	-	-
82	Protection coffret	-	-
97	Entretoise thermostat refroid.	223 5381	223 5381
