Type de produit	Aérotherme
Marque	S.PLUS
Modèle	AEC 43
Montage	Mural (console murale) ou plafonnier (console plafond)
Dimensions (A)	797 mm
Poids	7,5 kg
Alimentation électrique	Triphasé 400 V (schémas de raccordement en notice)
Fonction principale	Chauffage par air pulsé, orientation des ailettes de soufflage
Protection thermique	Thermocontact intégré
Protection contre le gel	Nécessite un système de protection si température extérieure < 5 °C
Accessoires inclus	Console murale, dispositif de réduction des vibrations (option)
Options disponibles	Console plafond, caisson de mélange, clapets jalousie, grilles, filtre EU3, capots de soufflage
Section filtrante	Filtre EU3 (classe G3)
Entretien et nettoyage	Nettoyage du filtre, vérification de l'état des amortisseurs de vibrations
Sécurité	Orientation des ailettes obligatoire avant mise en service ; clip de protection moteur
Pièces détachées et réparabilité	Pièces disponibles (clapets, grilles, caissons, consoles) – consulter la notice pour les références
Raccordement fluide	Conduite d'alimentation (fluide chaud) et conduite de retard (fluide froid) ; utilisation d'une clef serre-tubes
Orientation du soufflage	Horizontal ou vertical selon capot choisi
Conditions d'installation	Raccordements horizontaux uniquement ; prévoir vidange et aération
Informations générales	Notice d'utilisation gratuite disponible sur notice-facile.com

FOIRE AUX QUESTIONS - AEC 43 S.PLUS

Comment installer l'aérotherme AEC 43 ?

L'installation peut être murale (console murale) ou plafonnier (console plafond). Utilisez la console fournie et fixez-la solidement. Raccordez l'alimentation et le fluide selon les schémas de la notice. Veillez à orienter les ailettes de soufflage avant la mise en service.

Quel type de raccordement électrique est nécessaire ?

L'appareil fonctionne en triphasé 400 V. Les schémas de raccordement (moteur 1 ou 3 positions, avec ou sans sectionneur) sont fournis dans la notice. Respectez les connexions L, N, PE et U-V-W.

Comment protéger l'appareil contre le gel ?

Si l'air extérieur descend en dessous de 5 °C, installez un système de protection antigel. La notice précise que le risque de gel existe dans ces conditions et qu'un dispositif est obligatoire.

Comment orienter les ailettes de soufflage ?

Avant la mise en service, orientez manuellement les ailettes selon vos besoins. Ne laissez pas les ailettes fermées pour éviter des dommages.

Quel est le poids de l'aérotherme AEC 43 ?

Le poids de l'appareil est de 7,5 kg (modèle AEC 42-43). La console et les accessoires éventuels ajoutent du poids.

Quelles sont les dimensions de l'appareil ?

La dimension A (probablement la largeur ou l'encombrement principal) est de 797 mm. Consultez le tableau des dimensions dans la notice pour les autres cotes.

Quels accessoires et options sont disponibles ?

Vous pouvez ajouter : une console plafond, des caissons de mélange d'air, des clapets jalousie, des grilles, un filtre EU3, des capots de soufflage (horizontal, vertical), une capote pare-pluie, et un dispositif de réduction des vibrations.

Comment nettoyer le filtre de l'aérotherme ?

Le filtre est de classe EU3 (G3). Il se nettoie en le retirant et en le dépoussiérant ou en le remplaçant si nécessaire. La notice indique la section filtrée (EU3) comme référence.

Que faire en cas de bruit anormal ?

Vérifiez le dispositif de réduction des vibrations. La notice précise que l'absence d'amortisseurs peut causer des problèmes de bruit. Installez l'option si elle n'est pas présente.

Où puis-je télécharger la notice d'utilisation ?

La notice complète au format PDF est disponible gratuitement sur le site notice-facile.com. Recherchez 'S.PLUS AEC 43' pour la télécharger.

MODE D'EMPLOI AEC 43 S.PLUS

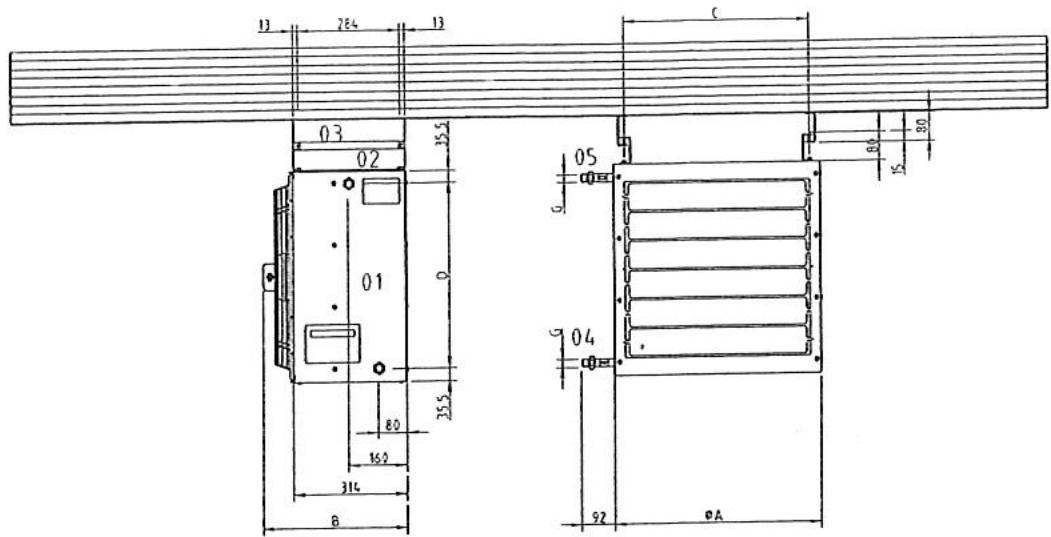

Spécifications de l'aérotherme en application murale, y compris dispositif de réduction des vibrations (option).

Aérotherme 02 Console murale

03 Dispositif de réduction des vibrations 04 Conduite d'alimentation 05 Conduite de retard T Modèle G Raccordement Poids en kg

1.1.2

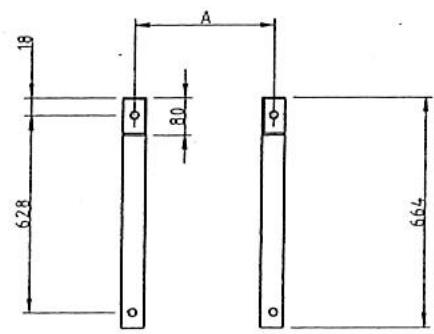

Spécifications de l'aerotherme exécution plafonnier, y compris dispositif réduction des vibrations (option).

01 Aerotherme 02 Console de plafond

03 Dispositif de réduction des vibrations 04 Conduite d'alimentation 05 Conduite de retard T Modèle Poids en kg

1.1

1.1.3

1.1.4

	Dim.
REF	A
AEC 12-13	387	7,5
AEC 22-23	517	7,5
AEC 32-33	667	7,5
AEC 42-43	797	7,5

1.1.5

	Dim.
REF	A
AEC 12-13	387	7,5
AEC 22-23	517	7,5
AEC 32-33	667	7,5
AEC 42-43	797	7,5

1.1.3

Spécifications de l'aerotherme exécution plafonnier, y compris dispositif de réduction des vibrations (option).

Aérotherme > 02 Console de plafond

03 Dispositif de réduction des vibrations 04 Conduite d'alimentation 05 Conduite de retard

Pour les dimensions et les poids, voir 1.1.1

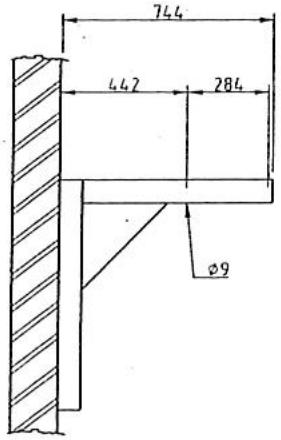

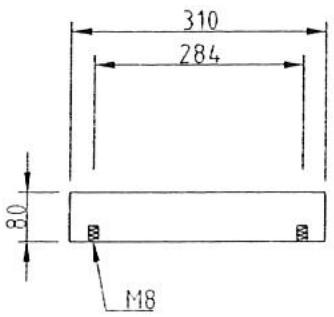

Console murale

Modèle Poids en kg

1.1.5

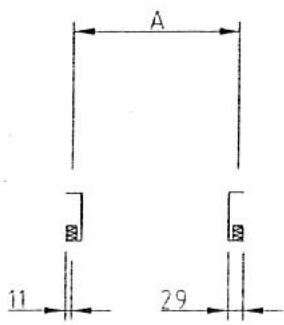

Dispositif de réduction des vibrations apparenté à pulsion horizontale

Modèle Poids en kg

L'absence d'amortisseurs de vibrations peut causer des problèmes de bruit!

1.2

1.2.1

1.2.2

1.2.3

1.2.4

Généralités

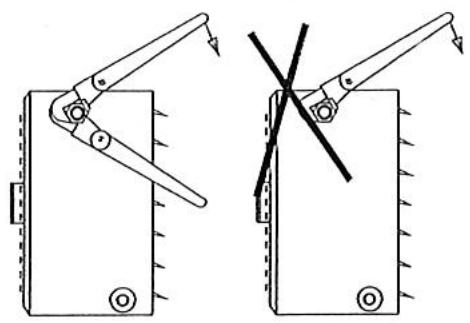

Pour le raccordement de l'aérotherme au réseau, il convient d'utiliser une clef serre-tubes supplémentaire afin d'éviter toute distorsion du tuyau.

1.2.2

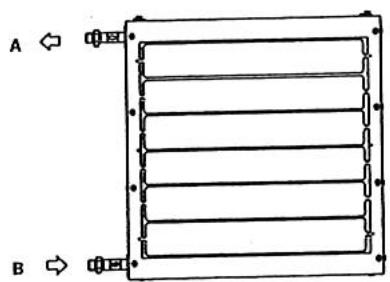

Pour raccorder correctement l'aérotherme, il convient de raccorder le fluide chaud sur la conduite d'alimentation B et le fluide froid sur la conduite de retard A.

A Conduite de retard B Conduite d'alimentation

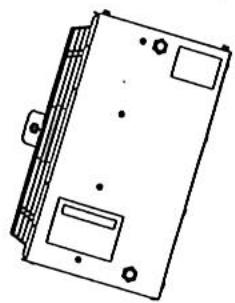

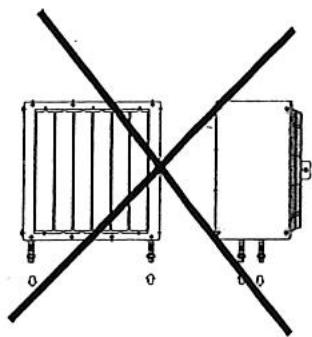

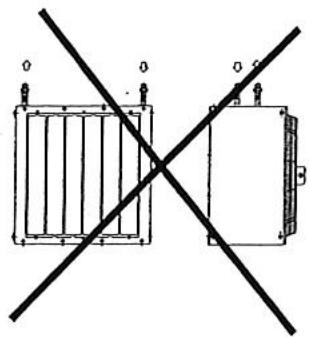

Il est impossible d'effectuer des raccordements vers le haut ou vers le bas car l'aération et la vidange seraient alors impossibles.

Protection contre le gel

Dans certaines situations, (air extérieur à 5°C) il peut y avoir des risques de gel. Dans ce cas, il convient d'installer un système de protection contre le gel!

IMPORTANT

Avant mise en service, orienter les ailettes de soufflage selon besoin (ne pas les laisser fermées !!!)

1.3.1

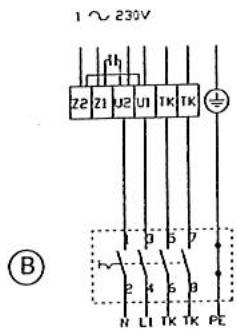

A Schema électrique de raccordement moteur 1 B Option: schéma électrique de raccordement moteur 1 avec sectionneur.

L = Phase

N Zero

TK = Thermocontact

PE Terre

U-V-W = 3-Phase

1.3.2

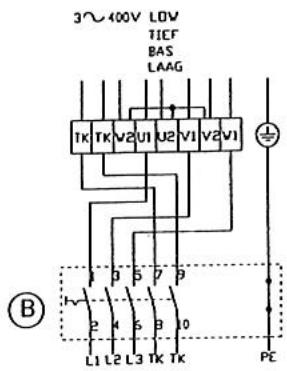

A Schema électrique de raccordement moteur 3 position bas. B Option: schéma électrique de raccordement moteur 3 position bas avec sectionneur. En inversant L1 et L2, on change la direction de rotation.

1.3.3

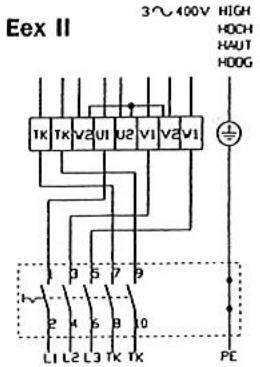

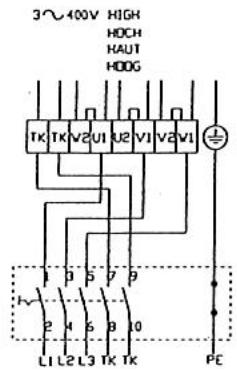

A Schéma électrique de raccordement moteur 3 position haut. B Option : schéma électrique de raccordement moteur 3 position haut avec sectionneur. En inversant L1 et L2, on change la direction de rotation.

1.3.4

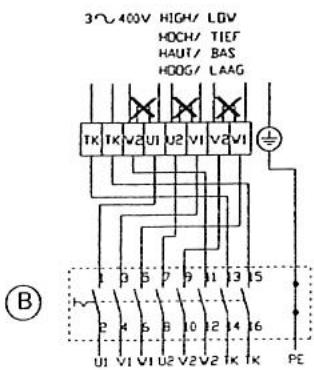

A Schéma électrique de raccordement moteur 3 position haut/bas. B Option : schéma électrique de raccordement moteur 3 position haut / bas avec sectionneur.

1.4

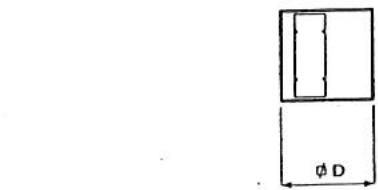

Eléments de montage

25 1

6a 11

…………

8 7 9 10 11

5 6 6

	A	B	C	D	E	F	G	H	I	K	L	N	R	S	T	U
AEC 12-13	390	415	443	463	690	740	690	380	440	800	516	386	439	212	120	406
AEC 22-23	520	545	573	593	920	920	820	510	570	895	666	516	573	253	151	530
AEC 32-33	670	695	723	743	1180	1240	975	665	720	940	796	666	724	300	175	680
AEC 42-43	800	835	853	873	1420	1240	1110	800	850	1075	1005	796	853	329	220	815

Descriptif

1 Capot de soufflage vertical a 4 cots
2 Capot de soufflage horizontal a 4 cots
3 Capote de soufflage 4 cots horizontaux
4 Cone de soufflage
5 Caisson de mélange d'air 2 cots, commande manuelle
6 Caisson de mélange d'air pour clapets
7 Caisson de mélange d'air
8 Clapet jalousie
9 Section filtré (EU 3)
10 Cadre pour raccordement gains
11 Grille
11a Grille
12 Grille d'air frais ≤50% d'air frais
13 Grille d'air frais ≥50% - 100% d'air frais
14 Pièce d'adaptation
15 Section vide (b=120 mm)
16 Capote pare-pluie complément plaque à coller (aluminium)
17 Plaque de recouvrement
18 Capet jalousie pour protection moteur
19 Section vide (B=240 mm)
20 Console murale
21 Dispositif de réduction des vibrations pour 21 et 24
22 Console de plafond verticale
23 Dispositif de réduction des vibrations pour 22
24 Console plafond horizontale
25 Clapets à induction
