MODE D'EMPLOI AEC 23 S.PLUS

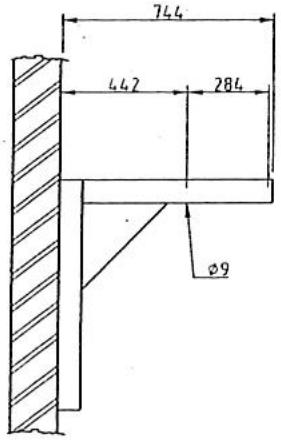

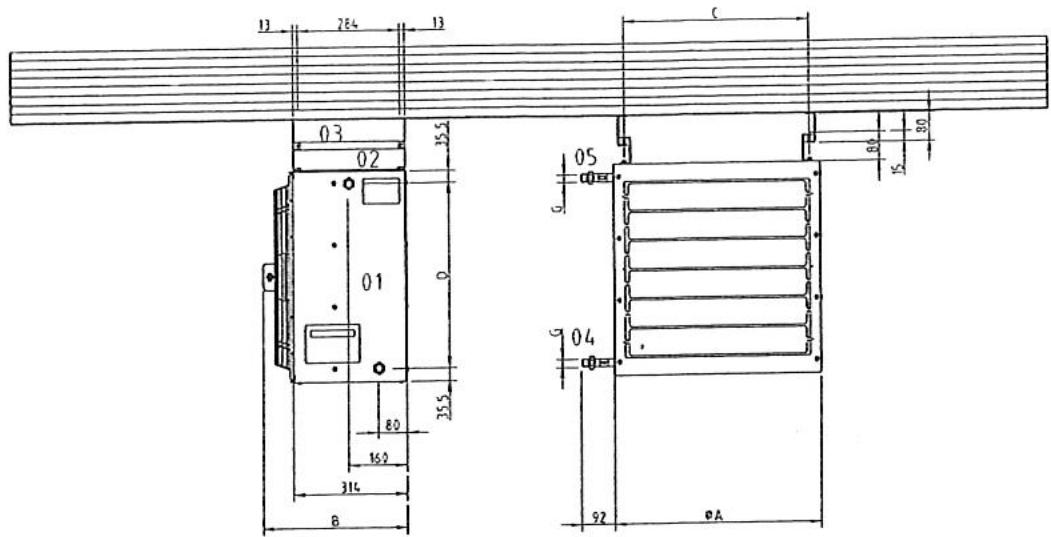

Spécifications de l'aérotherme en application murale, y compris dispositif de réduction des vibrations (option).

Aérotherme 02 Console murale

03 Dispositif de réduction des vibrations 04 Conduite d'alimentation 05 Conduite de retard T Modèle G Raccordement Poids en kg

1.1.2

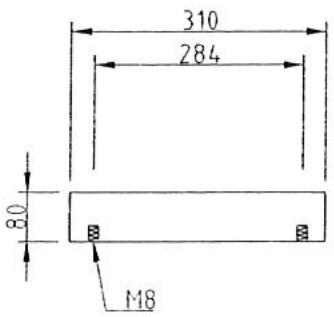

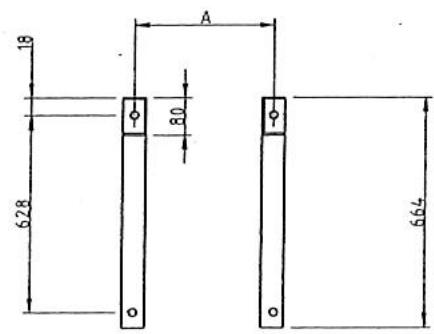

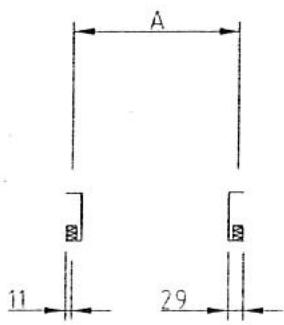

Spécifications de l'aerotherme exécution plafonnier, y compris dispositif réduction des vibrations (option).

01 Aérotherme 02 Console de plafond

03 Dispositif de réduction des vibrations 04 Conduite d'alimentation 05 Conduite de retard T Modèle Poids en kg

1.1

1.1.3

1.1.4

	Dim.
REF	A
AEC 12-13	387	7,5
AEC 22-23	517	7,5
AEC 32-33	667	7,5
AEC 42-43	797	7,5

1.1.5

	Dim.
REF	A
AEC 12-13	387	7,5
AEC 22-23	517	7,5
AEC 32-33	667	7,5
AEC 42-43	797	7,5

1.1.3

Spécifications de l'aerotherme exécution plafonnier, y compris dispositif de réduction des vibrations (option).

Aérotherme > 02 Console de plafond

03 Dispositif de réduction des vibrations 04 Conduite d'alimentation 05 Conduite de retard

Pour les dimensions et les poids, voir 1.1.1

Console murale

Modèle Poids en kg

1.1.5

Dispositif de réduction des vibrations apparenté à pulsion horizontale

Modèle Poids en kg

L'absence d'amortisseurs de vibrations peut causer des problèmes de bruit!

1.2

1.2.1

1.2.2

1.2.3

1.2.4

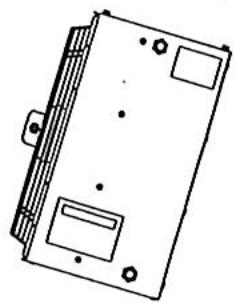

Généralités

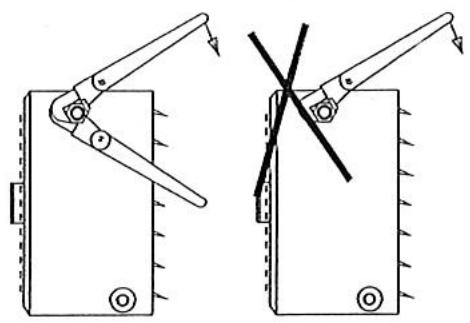

Pour le raccordement de l'aérotherme au réseau, il convient d'utiliser une clef serre-tubes supplémentaire afin d'éviter toute distorsion du tuyau.

1.2.2

Pour raccorder correctement l'aérotherme, il convient de raccorder le fluide chaud sur la conduite d'alimentation B et le fluide froid sur la conduite de retard A.

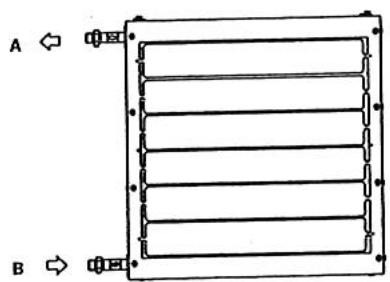

A Conduite de retard B Conduite d'alimentation

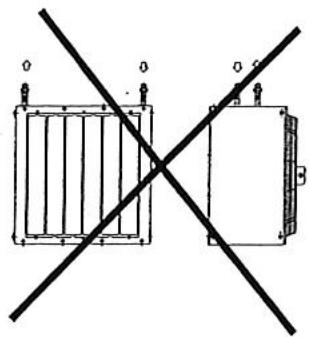

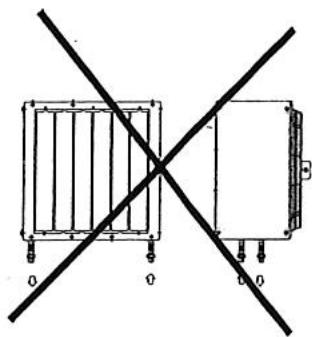

Il est impossible d'effectuer des raccordements vers le haut ou vers le bas car l'aération et la vidange seraient alors impossibles.

Protection contre le gel

Dans certaines situations, (air extérieur à 5°C) il peut y avoir des risques de gel. Dans ce cas, il convient d'installer un système de protection contre le gel!

IMPORTANT

Avant mise en service, orienter les ailettes de soufflage selon besoin (ne pas les laisser fermées!!!)

1.3.1

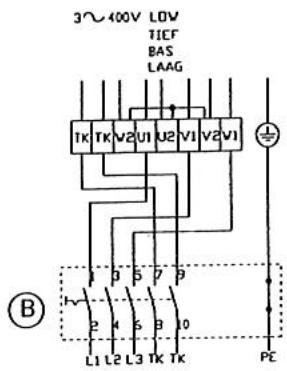

A Schéma électrique de raccordement moteur 1 B Option: schéma électrique de raccordement moteur 1 avec sectionneur.

L = Phase

N Zero

TK = Thermocontact

PE Terre

U-V-W = 3-Phase

1.3.2

A Schéma électrique de raccordement moteur 3 position bas. B Option : schéma électrique de raccordement moteur 3 position bas avec sectionneur. En inversant L1 et L2, on change la direction de rotation.

1.3.3

A Schéma électrique de raccordement moteur 3 position haut. B Option : schéma électrique de raccordement moteur 3 position haut avec sectionneur. En inversant L1 et L2, on change la direction de rotation.

1.3.4

A Schéma électrique de raccordement moteur 3 position haut/bas. B Option : schéma électrique de raccordement moteur 3 position haut / bas avec sectionneur.

1.4

Eléments de montage

25 1

(1)

68 11

9 8

9 10 11

5 6

	A	B	C	D	E	F	G	H	I	K	L	N	R	S	T	U
AEC 12-13	390	415	443	463	690	740	690	380	440	800	516	386	439	212	120	406
AEC 22-23	520	545	573	593	920	920	820	510	570	895	666	516	573	253	151	530
AEC 32-33	670	695	723	743	1180	1240	975	665	720	940	796	666	724	300	175	680
AEC 42-43	800	835	853	873	1420	1240	1110	800	850	1075	1005	796	853	329	220	815

Descriptif

1	Capot de soufflage vertical à 4 côtsés
2	Capot de soufflage horizontal à 4 côtsés
3	Capote de soufflage 4 côtsés horizontallyaux
4	Cône de soufflage
5	Caisson de mélange d'air 2 côtsés, commande manuelle
6	Caisson de mélange d'air pour clapets
6a	Caisson de mélange d'air
7	Clapet jalousie
8	Section filtré (EU 3)
9	Manchetteouple
10	Cadre pour raccordement gains
11	Grille
11a	Grille
12	Grille d'air frais ≤50% d'air frais
13	Grille d'air frais ≥50% - 100% d'air frais
14	Pièce d'adaptation
15	Section vide (b=120 mm)
16	Capote pare-pluie complément plaque à coller (aluminium)
17	Plaque de recouvrement
18	Clapet jalousie pour protection moteur
19	Section vide (B=240 mm)
20	Console murale
21	Dispositif de réduction des vibrations pour 21 et 24
22	Console de plafond verticale
23	Dispositif de réduction des vibrations pour 22
24	Console plafond horizontal
25	Clapets à induction
