AEC 13 - Aérotherme S.PLUS - Notice d'utilisation et mode d'emploi gratuit

Marque	S.PLUS
Modèle	AEC 13
Type de produit	Aérotherme
Catégorie	Aérotherme
Montage	Mural ou plafonnier, avec consoles adaptées
Hauteur (A)	390 mm
Largeur (B)	415 mm
Profondeur (C)	443 mm
Poids	7,5 kg
Alimentation électrique	Triphasé 400 V, 50 Hz (phase, neutre, terre)
Moteur	Moteur triphasé avec thermocontact (TK)
Raccordement fluide	Eau chaude sur conduite d'alimentation, eau froide sur conduite de retour
Ailettes de soufflage	Orientables manuellement
Protection antigel	Recommandée si température extérieure < 5°C
Filtration	Section filtré classe EU3
Options disponibles	Sectionneur, dispositif de réduction des vibrations, caisson de mélange d'air, clapet jalousie, grilles d'air frais
Montage console	Console murale ou plafonnier (verticale/horizontale)
Schéma électrique	Moteur 1 vitesse ou 3 positions (bas, haut, haut/bas)
Entretien	Nettoyage des ailettes et du filtre régulièrement
Pièces détachées	Capots, grilles, clapets, caissons, consoles, dispositifs antigel
Réparabilité	Pièces accessibles pour réparation (capots, moteur, etc.)

FOIRE AUX QUESTIONS - AEC 13 S.PLUS

Quels sont les schémas de raccordement électrique disponibles pour le moteur ?

Le moteur peut être raccordé en simple vitesse (1.3.1) ou en trois positions (bas, haut, haut/bas) avec ou sans sectionneur. Les schémas sont détaillés dans la notice.

Comment orienter les ailettes de soufflage ?

Avant mise en service, orientez manuellement les ailettes selon vos besoins. Ne les laissez pas fermées pour éviter des dysfonctionnements.

Quelle protection contre le gel est nécessaire ?

Si l'air extérieur est inférieur à 5°C, installez un système de protection antigel pour éviter le gel du fluide.

Comment raccorder les conduites de fluide ?

Raccordez le fluide chaud sur la conduite d'alimentation (B) et le fluide froid sur la conduite de retour (A). Utilisez une clef serre-tubes pour éviter la distorsion.

Quels sont les montages possibles ?

L'aérotherme peut être monté au mur (console murale) ou au plafond (console plafond verticale ou horizontale). Un dispositif de réduction des vibrations est disponible en option.

Comment nettoyer l'aérotherme ?

Nettoyez régulièrement les ailettes de soufflage et le filtre (classe EU3) avec un chiffon sec ou un aspirateur. Ne pas utiliser de produits corrosifs.

Quelles options de clapets existent ?

Des clapets jalousie sont disponibles pour le contrôle de l'air, y compris un clapet jalousie pour protection moteur. Des caissons de mélange d'air avec clapets sont également proposés.

Quelle est la tension d'alimentation ?

L'alimentation est triphasée 400 V avec phase (L), neutre (N) et terre (PE). Pour les moteurs trois positions, inverser L1 et L2 change le sens de rotation.

Où trouver les dimensions exactes ?

Les dimensions sont fournies dans le tableau 'Éléments de montage' de la notice. Par exemple, pour le modèle AEC 12-13 (dont le AEC 13), la hauteur est de 390 mm, largeur 415 mm, profondeur 443 mm.

Comment changer le sens de rotation du moteur ?

Pour les moteurs trois positions, inversez les connexions L1 et L2 sur le schéma électrique. Pour le moteur simple vitesse, le sens est fixe.

MODE D'EMPLOI AEC 13 S.PLUS

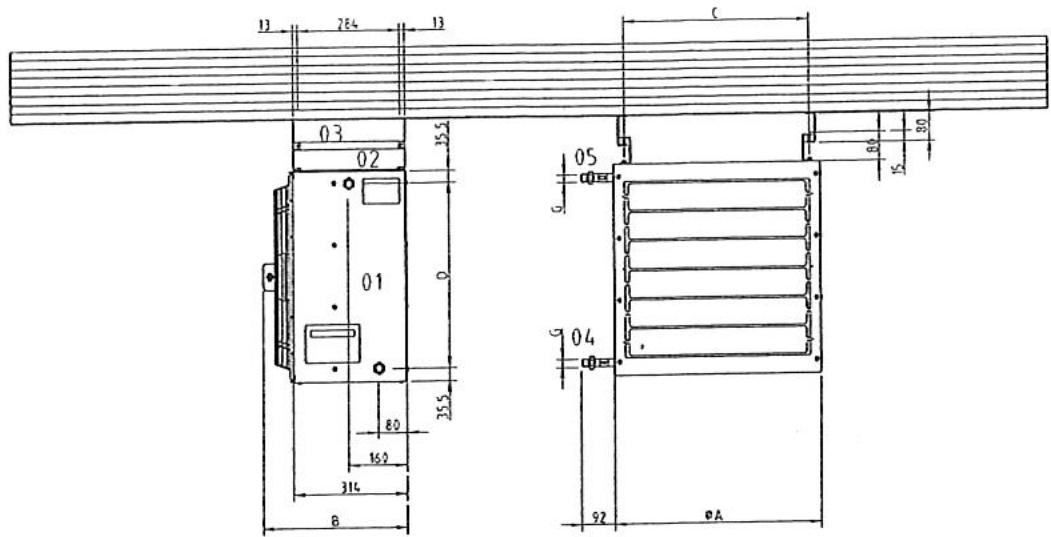

Spécifications de l'aérotherme en application murale, y compris dispositif de réduction des vibrations (option).

01 Aérotherme > 02 Console murale

03 Dispositif de réduction des vibrations 04 Conduite d'alimentation 05 Conduite de retour T Modèle G Raccordement Poids en kg

1.1.2

Spécifications de l'aérotherme exécution plafonnier, y compris dispositif réduction des vibrations (option).

01 Aérotherme 02 Console de plafond

03 Dispositif de réduction des vibrations 04 Conduite d'alimentation 05 Conduite de retard T Modèle Poids en kg

1.1

1.1.3

1.1.4

	Dim.
REF	A
AEC 12-13	387	7,5
AEC 22-23	517	7,5
AEC 32-33	667	7,5
AEC 42-43	797	7,5

1.1.5

	Dim.
REF	A
AEC 12-13	387	7,5
AEC 22-23	517	7,5
AEC 32-33	667	7,5
AEC 42-43	797	7,5

1.1.3

Spécifications de l'aerotherme exécution plafonnier, y compris dispositif de réduction des vibrations (option).

Aérotherme > 02 Console de plafond

03 Dispositif de réduction des vibrations 04 Conduite d'alimentation 05 Conduite de retard

Pour les dimensions et les poids, voir 1.1.1

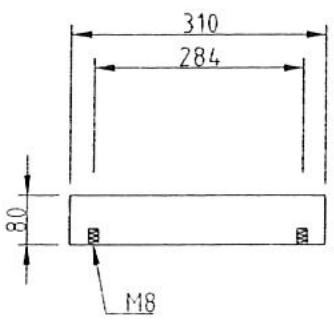

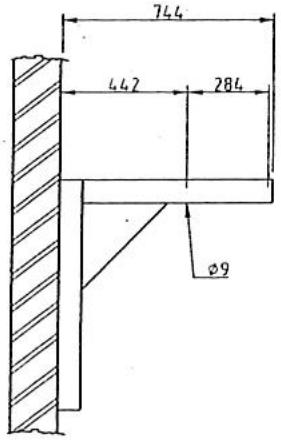

Console murale

Modèle Poids en kg

1.1.5

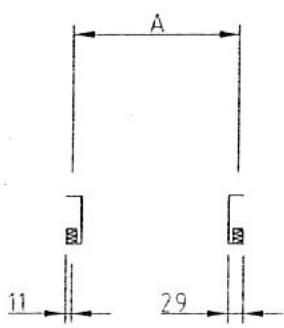

Dispositif de réduction des vibrations apparenté à pulsion horizontale

Modèle Poids en kg

L'absence d'amortisseurs de vibrations peut causer des problèmes de bruit!

1.2

1.2.1

1.2.2

1.2.3

1.2.4

Généralités

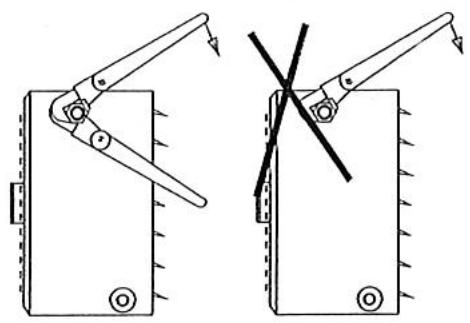

Pour le raccordement de l'aérotherme au réseau, il convient d'utiliser une clef serre-tubes supplémentaire afin d'éviter toute distorsion du tuyau.

1.2.2

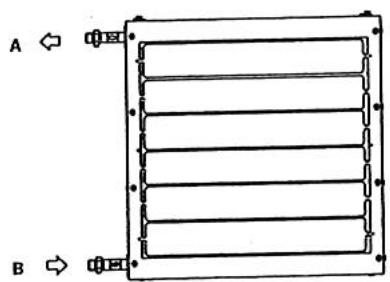

Pour raccorder correctement l'aérotherme, il convient de raccorder le fluide chaud sur la conduite d'alimentation B et le fluide froid sur la conduite de retard A.

A Conduite de retard B Conduite d'alimentation

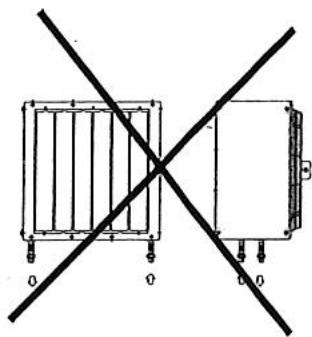

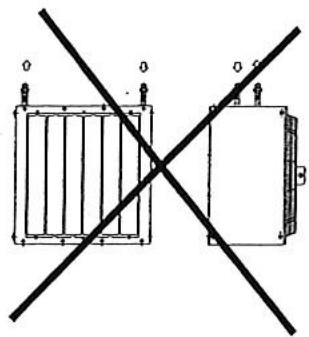

Il est impossible d'effectuer des raccordements vers le haut ou vers le bas car l'aération et la vidange seraient alors impossibles.

Protection contre le gel

Dans certaines situations, (air extérieur à 5°C) il peut y avoir des risques de gel. Dans ce cas, il convient d'installer un système de protection contre le gel!

IMPORTANT

Avant mise en service, orienter les ailettes de soufflage selon besoin (ne pas les laisser fermées!!!)

1.3.1

A Schéma électrique de raccordement moteur 1 B Option: schéma électrique de raccordement moteur 1 avec sectionneur.

L = Phase

N Zero

TK = Thermocontact

PE Terre

U-V-W = 3-Phase

1.3.2

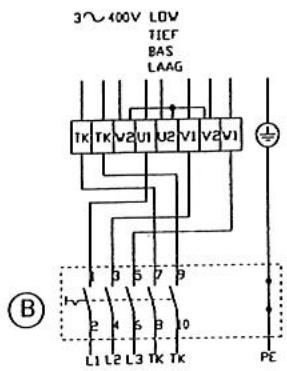

A Schéma électrique de raccordement moteur 3 position bas. B Option : schéma électrique de raccordement moteur 3 position bas avec sectionneur. En inversant L1 et L2, on change la direction de rotation.

1.3.3

A Schéma électrique de raccordement moteur 3 position haut. B Option : schéma électrique de raccordement moteur 3 position haut avec sectionneur. En inversant L1 et L2, on change la direction de rotation.

1.3.4

A Schéma électrique de raccordement moteur 3 position haut/bas. B Option : schéma électrique de raccordement moteur 3 position haut / bas avec sectionneur.

1.4

Eléments de montage

25 1

6a 11

17 8

10 12 14

5 6

7 9 10 11

	A	B	C	D	E	F	G	H	I	K	L	N	R	S	T	U
AEC 12-13	390	415	443	463	690	740	690	380	440	800	516	386	439	212	120	406
AEC 22-23	520	545	573	593	920	920	820	510	570	895	666	516	573	253	151	530
AEC 32-33	670	695	723	743	1180	1240	975	665	720	940	796	666	724	300	175	680
AEC 42-43	800	835	853	873	1420	1240	1110	800	850	1075	1005	796	853	329	220	815

Descriptif

1 Capot de soufflage vertical a 4 cots
2 Capot de soufflage horizontal a 4 cots
3 Capote de soufflage 4 cots horizontaux
4 Cone de soufflage
5 Caisson de mélange d'air 2 cots, commande manuelle
6 Caisson de mélange d'air pour clapets
7 Caisson de mélange d'air
8 Clapet jalousie
9 Section filtré (EU 3)
10 Cadre pour raccordement gains
11 Grille
11a Grille
12 Grille d'air frais ≤50% d'air frais
13 Grille d'air frais ≥50% - 100% d'air frais
14 Pièce d'adaptation
15 Section vide (b=120 mm)
16 Capote pare-pluie complément plaque à coller (aluminium)
17 Plaque de recouvrement
18 Clapet jalousie pour protection moteur
19 Section vide (B=240 mm)
20 Console murale
21 Dispositif de réduction des vibrations pour 21 et 24
22 Console de plafond verticale
23 Dispositif de réduction des vibrations pour 22
24 Console plafond horizontale
25 Clapets à induction
