AEC 22 - Aérotherme S.PLUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Aérotherme
Marque	S.PLUS
Modèle	AEC 22
Dimensions principales (L x l x H)	Environ 520 x 545 x 573 mm (selon configuration)
Poids	7,5 kg
Alimentation électrique	230 V monophasé ou 400 V triphasé (selon moteur)
Puissance chauffage	Non précisée, fluide chaud (eau ou vapeur)
Montage	Mural ou plafonnier (consoles fournies)
Orientation du soufflage	Ailettes orientables horizontalement et verticalement
Débit d'air	Variable selon moteur et configuration
Filtration	Filtre EU3 (optionnel en section filtrante)
Protection antigel	Système de protection recommandé si température extérieure < 5°C
Raccordement hydraulique	Conduite d'alimentation (fluide chaud) et conduite de retard (fluide froid)
Raccordement électrique	Moteur 1 ou 3 vitesses, avec sectionneur optionnel
Niveau sonore	Non spécifié, mais dispositif anti-vibrations disponible
Entretien courant	Nettoyage des filtres et vérification des ailettes avant mise en service
Sécurité	Thermocontact moteur, sectionneur optionnel, protection antigel
Pièces détachées disponibles	Capots, caissons de mélange, grilles, clapets, consoles, etc.
Réparabilité	Éléments modulaires, schémas électriques fournis
Garantie	Non spécifiée

FOIRE AUX QUESTIONS - AEC 22 S.PLUS

Comment raccorder l'aérotherme au réseau hydraulique ?

Raccordez le fluide chaud sur la conduite d'alimentation (B) et le fluide froid sur la conduite de retard (A). Utilisez une clef serre-tubes pour éviter toute distorsion.

Quelle est la tension d'alimentation du moteur ?

Le moteur peut être alimenté en 230 V monophasé (phase + neutre) ou en 400 V triphasé (U-V-W). Consultez les schémas électriques dans la notice.

Comment orienter le soufflage d'air ?

Avant la mise en service, orientez les ailettes de soufflage selon vos besoins. Ne les laissez jamais fermées pour éviter la surchauffe.

Faut-il installer une protection antigel ?

Oui, si l'air extérieur est inférieur à 5°C, installez un système de protection contre le gel pour éviter les dommages.

Quels sont les modes de montage possibles ?

L'aérotherme peut être monté au mur (console murale) ou au plafond (console de plafond verticale ou horizontale). Des dispositifs anti-vibrations sont disponibles en option.

Comment nettoyer l'appareil ?

Nettoyez régulièrement le filtre (section filtrante EU3) et vérifiez que les ailettes ne sont pas obstruées. Débranchez l'alimentation avant tout entretien.

Puis-je inverser le sens de rotation du moteur ?

Oui, pour les moteurs triphasés, inversez les phases L1 et L2 sur le sectionneur pour changer la direction de rotation.

Quelles sont les dimensions exactes du modèle AEC 22 ?

Les dimensions varient selon les accessoires. Pour la console murale, la dimension A est de 517 mm et le poids de 7,5 kg. Consultez le tableau des cotes pour plus de détails.

Que faire en cas de bruit excessif ?

Installez les dispositifs de réduction des vibrations (optionnels) fournis. L'absence d'amortisseurs peut causer des problèmes de bruit.

Où trouver les pièces détachées ?

Les pièces détachées (capots, caissons, grilles, clapets, etc.) sont listées dans les éléments de montage. Contactez votre revendeur pour commander.

MODE D'EMPLOI AEC 22 S.PLUS

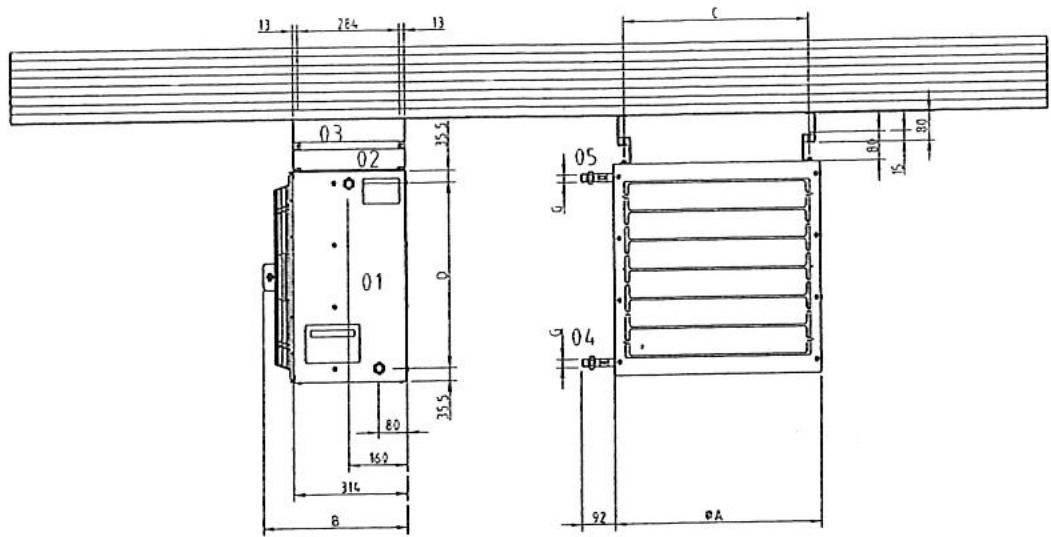

Spécifications de l'aérotherme en application murale, y compris dispositif de réduction des vibrations (option).

Aérotherme 02 Console murale

03 Dispositif de réduction des vibrations 04 Conduite d'alimentation 05 Conduite de retard T Modèle G Raccordement Poids en kg

1.1.2

Spécifications de l'aerotherme execution plafonnier, y compris dispositif réduction des vibrations (option).

01 Aérotherme 02 Console de plafond

03 Dispositif de réduction des vibrations 04 Conduite d'alimentation 05 Conduite de retard T Modèle Poids en kg

1.1

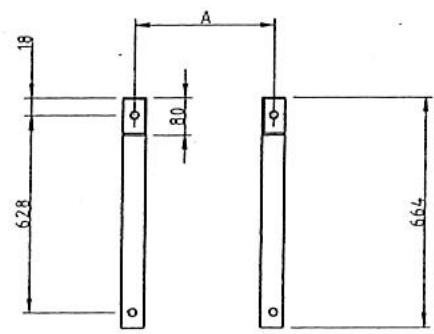

1.1.3

1.1.4

	Dim.
REF	A
AEC 12-13	387	7,5
AEC 22-23	517	7,5
AEC 32-33	667	7,5
AEC 42-43	797	7,5

1.1.5

	Dim.
REF	A
AEC 12-13	387	7,5
AEC 22-23	517	7,5
AEC 32-33	667	7,5
AEC 42-43	797	7,5

1.1.3

Spécifications de l'aerotherme exécution plafonnier, y compris dispositif de réduction des vibrations (option).

Aérotherme > 02 Console de plafond

03 Dispositif de réduction des vibrations 04 Conduite d'alimentation 05 Conduite de retard

Pour les dimensions et les poids, voir 1.1.1

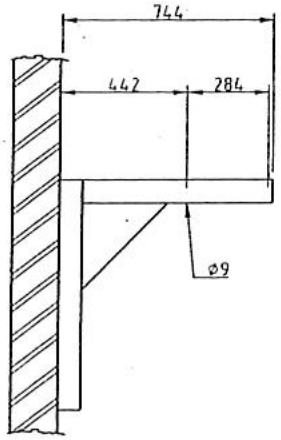

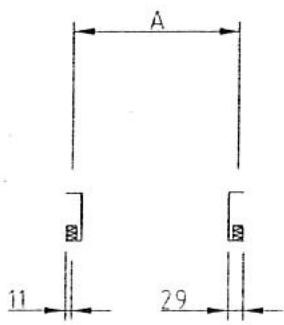

Console murale

Modèle Poids en kg

1.1.5

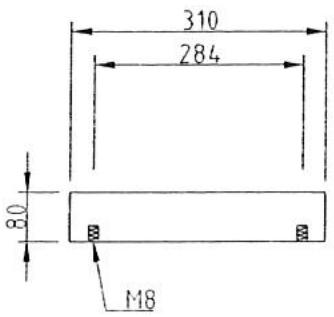

Dispositif de réduction des vibrations apparenté à pulsion horizontale

Modèle Poids en kg

L'absence d'amortisseurs de vibrations peut causer des problèmes de bruit!

1.2

1.2.1

1.2.2

1.2.3

1.2.4

Généralités

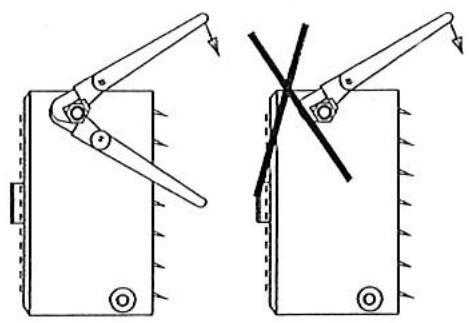

Pour le raccordement de l'aérotherme au réseau, il convient d'utiliser une clef serre-tubes supplémentaire afin d'éviter toute distorsion du tuyau.

1.2.2

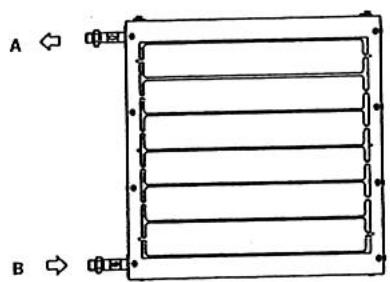

Pour raccorder correctement l'aérotherme, il convient de raccorder le fluide chaud sur la conduite d'alimentation B et le fluide froid sur la conduite de retard A.

A Conduite de retard B Conduite d'alimentation

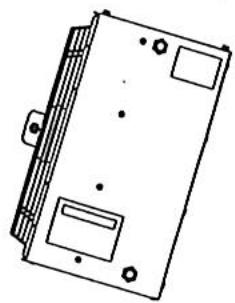

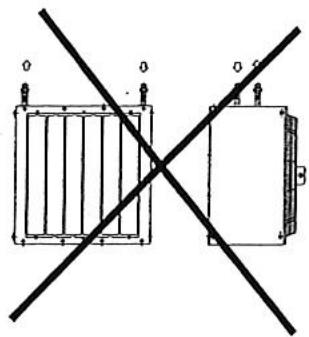

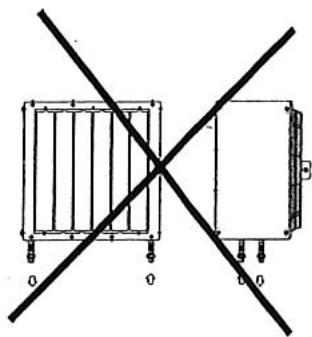

Il est impossible d'effectuer des raccordements vers le haut ou vers le bas car l'aération et la vidange seraient alors impossibles.

Protection contre le gel

Dans certaines situations, (air extérieur à 5°C) il peut y avoir des risques de gel. Dans ce cas, il convient d'installer un système de protection contre le gel!

IMPORTANT

Avant mise en service, orienter les ailettes de soufflage selon besoin (ne pas les laisser fermées!!!)

1.3.1

A Schéma électrique de raccordement moteur 1 B Option: schéma électrique de raccordement moteur 1 avec sectionneur.

L = Phase

N Zero

TK = Thermocontact

PE Terre

U-V-W = 3-Phase

1.3.2

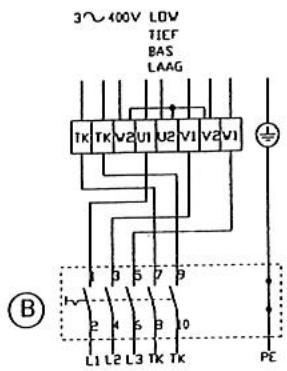

A Schéma électrique de raccordement moteur 3 position bas. B Option : schéma électrique de raccordement moteur 3 position bas avec sectionneur. En inversant L1 et L2, on change la direction de rotation.

1.3.3

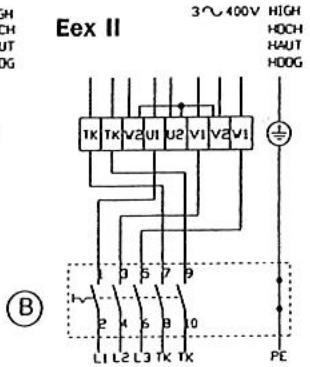

A Schéma électrique de raccordement moteur 3 position haut. B Option : schéma électrique de raccordement moteur 3 position haut avec sectionneur. En inversant L1 et L2, on change la direction de rotation.

1.3.4

A Schéma électrique de raccordement moteur 3 position haut/bas. B Option : schéma électrique de raccordement moteur 3 position haut / bas avec sectionneur.

1.4

Eléments de montage

25 1

6a 11

17 8

10 12 14

5 6

7 9 10 11

	A	B	C	D	E	F	G	H	I	K	L	N	R	S	T	U
AEC 12-13	390	415	443	463	690	740	690	380	440	800	516	386	439	212	120	406
AEC 22-23	520	545	573	593	920	920	820	510	570	895	666	516	573	253	151	530
AEC 32-33	670	695	723	743	1180	1240	975	665	720	940	796	666	724	300	175	680
AEC 42-43	800	835	853	873	1420	1240	1110	800	850	1075	1005	796	853	329	220	815

Descriptif

1 Capot de soufflage vertical a 4 cots
2 Capot de soufflage horizontal a 4 cots
3 Capote de soufflage 4 cots dorsontaux
4 Cone de soufflage
5 Caisson de mélange d'air 2 cots, commande manuelle
6 Caisson de mélange d'air pour clapets
7 Caisson de mélange d'air
8 Clapet jalousie
9 Section filtré (EU 3)
10 Cadre pour raccordement gains
11 Grille
11a Grille
12 Grille d'air frais ≤50% d'air frais
13 Grille d'air frais ≥50% - 100% d'air frais
14 Pièce d'adaptation
15 Section vide (b=120 mm)
16 Capote pare-pluie complément plaque à coller (aluminium)
17 Plaque de recouvrement
18 Capet jalousie pour protection moteur
19 Section vide (B=240 mm)
20 Console murale
21 Dispositif de réduction des vibrations pour 21 et 24
22 Console de plafond verticale
23 Dispositif de réduction des vibrations pour 22
24 Console plafond horizontale
25 Clapets à induction
